PVSP 75/150 - Pompe à eau Proviel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe submersible
Marque	Proviel
Modèle	PVSP 75/150
Puissance	750 W
Alimentation	230 V ~ 50 Hz
Débit max	15 000 l/h
Hauteur de refoulement max	8 m
Profondeur d'immersion max	8 m
Température max de l'eau	35°C
Raccord flexible	1½" (filetage femelle)
Taille maximale des particules	35 mm
Câble d'alimentation	10 m H05RN-F
Poids	6,1 kg
Dimensions (emballage)	220 x 160 x 360 mm
Interrupteur à flotteur	Oui, marche/arrêt automatique
Hauteur d'aspiration	40 mm
Accessoire optionnel	Tuyau de drainage 10 m / 1"
Matériau de l'arbre	Acier inoxydable
Entretien	Sans entretien
Utilisation	Vider étangs, caves inondées, chantiers

FOIRE AUX QUESTIONS - PVSP 75/150 Proviel

Comment installer la pompe PVSP 75/150 ?

Placez la pompe sur une surface stable et immergez-la verticalement dans l'eau. Assurez-vous que le niveau d'eau dépasse la hauteur d'aspiration (40 mm). Raccordez un flexible adapté à la sortie de la pompe. Branchez le câble d'alimentation à une prise 230 V.

Quel type de flexible utiliser ?

Utilisez un flexible de 1" ou 5/4" avec le raccord universel fourni. Le raccord de sortie est en filetage femelle 1½". Pour un débit optimal, privilégiez un flexible de diamètre 1½".

Comment fonctionne l'interrupteur à flotteur ?

L'interrupteur à flotteur active la pompe lorsque le niveau d'eau monte à environ 50 cm et l'arrête à environ 5 cm. Cela permet un fonctionnement automatique pour maintenir un niveau d'eau constant.

Peut-on pomper de l'eau sale ?

Oui, la pompe peut aspirer des particules solides jusqu'à 35 mm de diamètre. Elle est adaptée pour l'eau boueuse, les petits débris, mais pas pour les eaux usées chargées de matières fécales.

Quelle est la hauteur de refoulement maximale ?

La hauteur de refoulement maximale est de 8 m. Le débit diminue avec la hauteur : à 2 m, il est d'environ 13 000 l/h ; à 6 m, d'environ 5 300 l/h.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique et le câble. Assurez-vous que l'interrupteur à flotteur est libre et que le niveau d'eau est suffisant (plus de 40 mm). Nettoyez la crépine d'aspiration si elle est obstruée.

Comment entretenir la pompe ?

La pompe est sans entretien grâce à son arbre en acier inoxydable. Après utilisation, rincez-la à l'eau claire et stockez-la dans un endroit sec. Vérifiez régulièrement l'état du câble et du flotteur.

Peut-on faire fonctionner la pompe à sec ?

Non, ne jamais faire fonctionner la pompe à sec. Cela endommagerait le moteur. La pompe doit toujours être immergée au-dessus de la hauteur d'aspiration (40 mm).

Quels accessoires sont disponibles ?

Un tuyau de drainage de 10 m en PVC (diamètre 1") est disponible en option (réf. 41.737.11). Il facilite l'évacuation de l'eau sur de longues distances.

Comment stocker la pompe en hiver ?

Videz toute l'eau de la pompe et du flexible. Nettoyez-la et séchez-la. Rangez-la dans un endroit à l'abri du gel, avec le câble enroulé sans pli. Protégez-la de la poussière.

MODE D'EMPLOI PVSP 75/150 Proviel

Submersible Pump PVSP 75/150

Art.-No.: 41.705.89

Bar code: 4006825534856

Sales unit: 4 pcs

Powerful and robust submersible pump to empty garden ponds, flooded basements and construction sites. It takes foreign particles up to 35 mm in size. The pump is equipped with a float switch for automatic ON/OFF operation for a varying water level.

High quality standard at materials and constructional design, e. g. a stainless high-grade steel drive shaft warrants a maintenance-free operation and durable application.

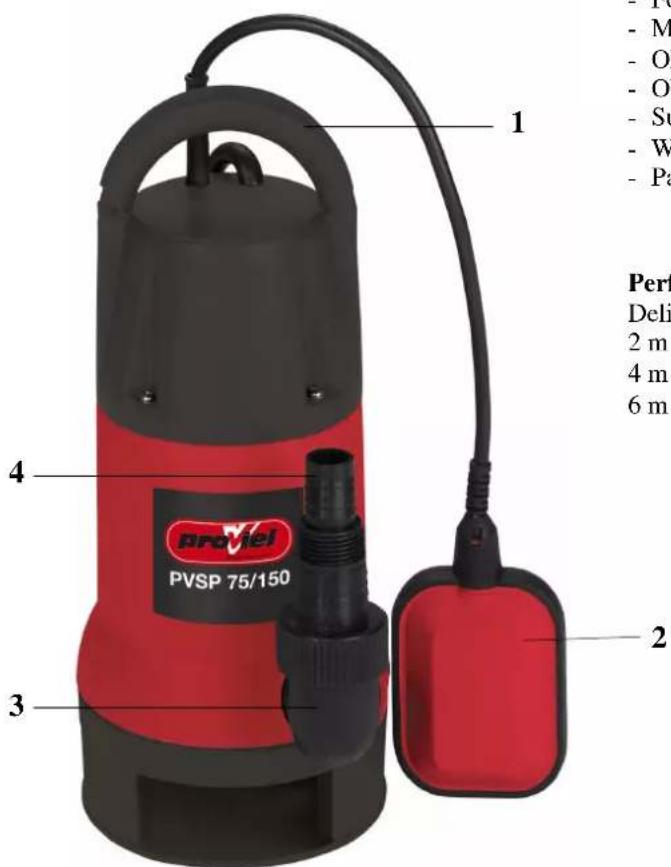

Features:

• Carrying handle (1)
• Float switch (2)
• 90° angle bracket with 1½" x 1½" male thread (3)
• Universal connection for 1" and 5/4" hoses as well as 1" male thread (4)

ProVel PVSP 75/150 1 2 3 4 - M - O - O - St - W - Pa Perf Deli 2 m 4 m 6 m

As special accessory available:

Drainage hose 10 m / 1"(material: PVC)

Art.-No.: 41.737.11

Bar code: 4006825414707

Technical data:

• Mains: 230 V \~ 50 Hz
• Power: 750 watts
• Delivery capacity max.: 15,000 l/h
• Delivery height max.: 8 m
• Immersion depth max.: 8 m
• Water temperature max.: 35°C
• Hose connection: 1 ½ " female thread
• Foreign particles size: ∅ 35 mm
• Mains cable: 10 m H05RN-F
• ON function: approx. 50 cm
• OFF function: approx. 5 cm
• Suction height: approx. 40 mm

- Weight: 6.1 kg

- Packing dimensions: 220 x 160 x 360 mm

Performance data:

Delivery height: Delivery capacity:
2 m approx. 13,000 l/h
4 m approx. 9,800 l/h
6 m approx. 5,300 l/h
