MODE D'EMPLOI Airstage AGYA007GCGH FUJITSU

Pour le personnel agréé uniquement.

Unité interieure à système VRF (type plancher)

Sommaire

1. CONSIGNES DE SECURITE 1

2. INFORMATIONS SUR CE PRODUIT 1

2.1. Précautions d'utilisation du réfrigérant R410A 1
2.2. Outils spéciaux pour le R410A 1
2.3. Accessories 2
2.4.Pieces en option 2

1. TRAVAUX D'INSTALLATION

3.1. Choix du lieu d'installation 2
3.2. Dimensions de I'installation 3
3.3. Direction de la tuyauterie de I'unité interieure 3
3.4. Dépose et installation des panneaux latéraux G et D 3
3.5. Perçage d'un trou dans le mur pour le raccordement des tuyaux 3

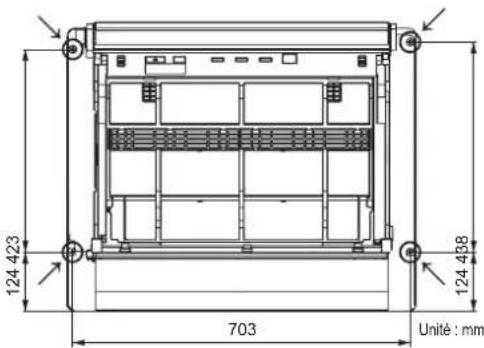

3.6.Installation de I'unité interieure 4
3.7. Installation du support de crochet mural 4

1. INSTALLATION DE LA TUYAUTERIE

4.1. Sélection du matériel des tuyaux 4
4.2. Exigence relative aux tuyaux 4
4.3. Raccord conique (raccordement des tuyaux) 5
4.4. Formation de la tuyauterie 5

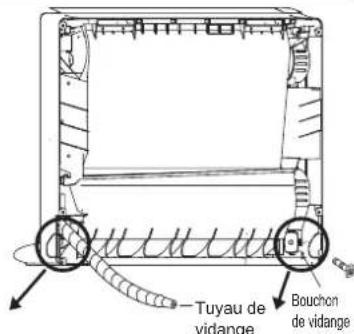

4.5.Remarque sur le tuyau de vidange 5

1. CÁBLAGE ÉLECTRIQUE

5.1. Specifications electrodes 6
5.2. Methode de cablage 6
5.3.Cablage de I'appareil 7

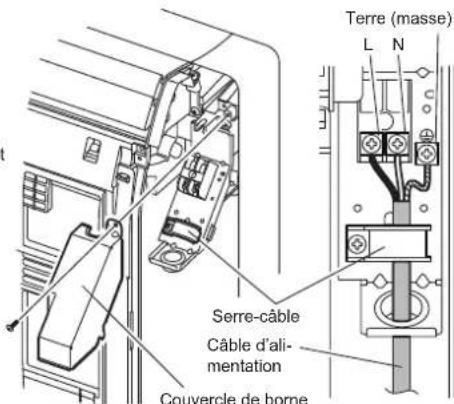

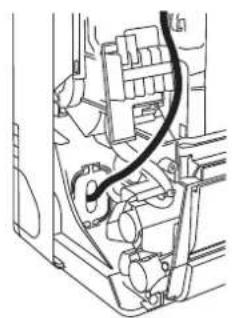

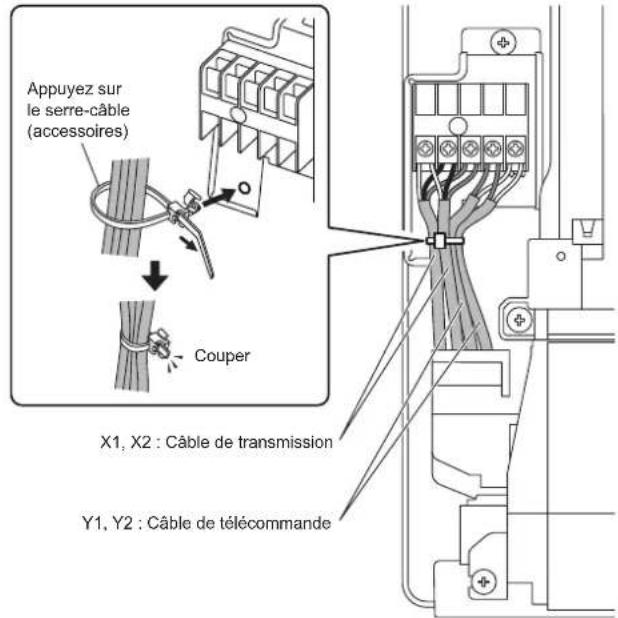

5.4.Cablage 7

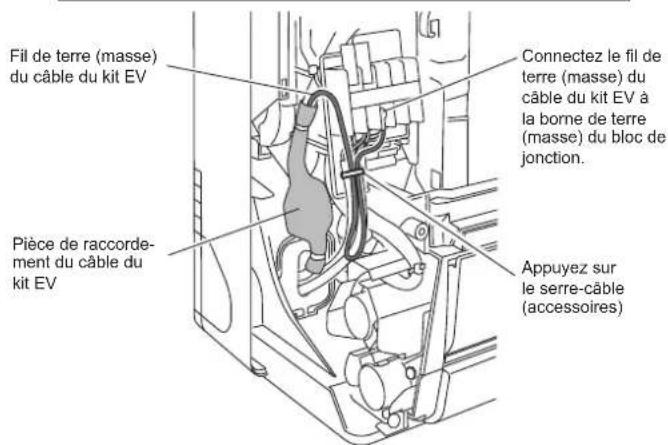

5.5.Cable de pieces en option 8

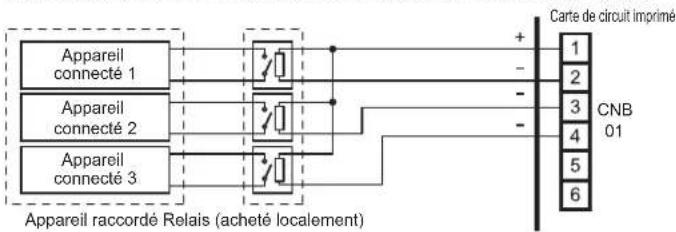

5.6. Entrée externe et sortie externe (pièces en option) 9

1. FINITION

6.1. Tuyau de raccordement, cable et tuyau de vidange 10

1. RÉGLAGE SUR SITE

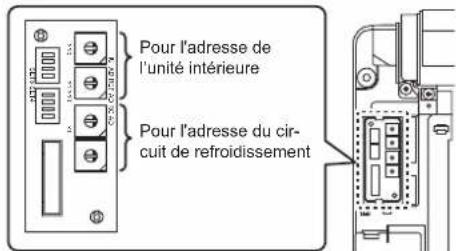

7.1. Reglage de I'adresse 11

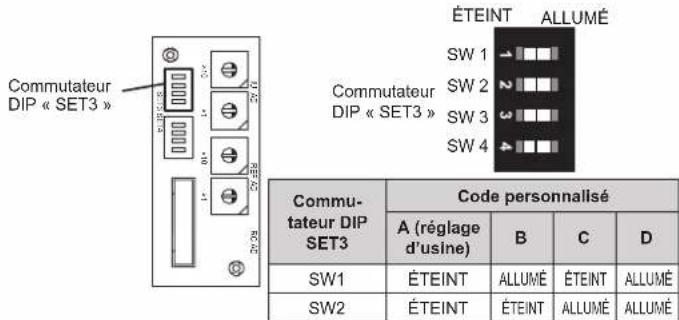

7.2. Reglage de code personnelé 11

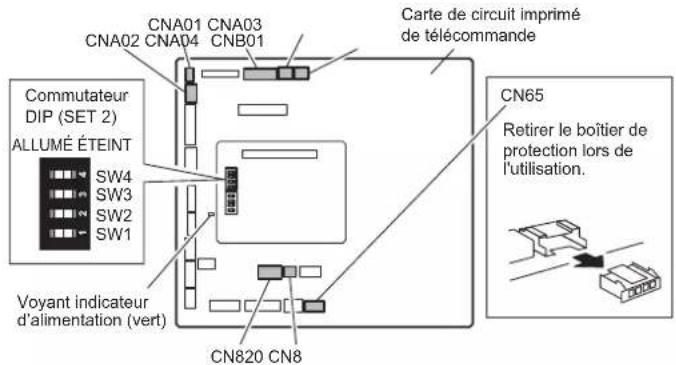

7.3. Reglage des fonctions 11

1. ESSAI DE FONCTIONNEMENT

8.1. Test de fonctionnement à l'aide de l'unité extérieure (carte de circuit imprimé)...13
8.2.Test de fonctionnement a I'aide de la telecommande 13

1. LISTE DE CONTROL 13
   10.CODESD'ERREUR 13

1. CONSIGNES DE SECURITE

AVERTISSEMENT	Ce symbole signale toute procédure qui, si elle est exécutée de manière incorrecte, peut provoquer de graves blessures, voir la mort de l'utilisateur.
Demandez à votre revendeur ou à un installerateur professionnel d'installer l'unité interieure conformément aux instructions du present manuel d'installation. Un apparil installé de façon incorrecte peut être la cause d'accidents graves, telis que fuites d'eau, chocolé électricue ou incendie. Si l'unité interieure est installée sans tenir compte des instructions données dans le manuel d'installation, la garantie du fabricant devient nulle.
Ne mettez pas l' apparil sous tension tant que l'installation n'est pas complètement terminée. Vous risquieriez de provoquer un accident grave, tel qu'un chic électricue ou un incendie.
En cas de fuite de réfrigérant pendant l'installation, ventilé la zone. Si le réfrigérant entre en contact avec une flamme, un gaz toxique est produit.
Le travail d'installation doit être effectué conformément aux normes de câblage nationales seulement par du personnel autorisé.
Sauf en cas d'URGENCE, ne fouce jamais le coupe-circuit principal ou secondaire des unités intérieures pendant le fonctionnement. Cela provoquerait une panne du compresseur ainsi qu'une fuite d'eau.
En premier lieu, arrêtéz l'unité interieure à l'aide de la télécommande, du convertisseur ou d'un dispositif d'entrée extérieur, puis coupez le coupe-circuit.
Assurez-vous de passer par la télécommande, le convertisseur ou un dispositif d'entrée extérieur.
Lors de la conception du coupe-circuit, place-le à un endroit où les utilisateurs ne peuvent pas le démarrer ou l'arrêter au cours de leur travail quotidien.

ATTENTION	Ce marquage indique des procédures qui, si elles ne sont pas effectuées correctement, peuvent entraîner des blessures corporelles ou des dommages matériels.
Avant d'utiliser ou d'installer le climatiseur, lizez attentivement toutes les informations relatives à la sécurité.
N'essayez pas d'instructor vous-même le climatiseur ou une partie de celui-ci.
Cet apparéil doit être installé par un personnel qualifié titulaire d'un certificat d'aptitude en manipulation des fluides réfrigérants. Rêférez-vous à la réglementation et à la législation en vigueur sur l'emplacement d'installation.
L'installation doit être effectuee conformément à la réglementation en vigueur sur l'emplacement d'installation et à la notice d'installation du fabricant.
Cet apparéil fait partie d'un ensemble formant un climatiseur. Il ne doit être installé isolément ou avec un équipement non autorisé par le fabricant.
Utilissez toujours une ligne d'alimentation séparée, protégée par un disjoncteur fonctionnant sur tous les fils, en respectant une distance de 3 mm entre les contacts pour cet apparéil.
L' apparéil doit être correctement relié à la masse et la ligne d'alimentation doit être équi-pée d'un coupe-circuit différentiel afin de protéger les personnes.
Les apparéils ne sont pas antidéflagrants. Ils ne doivent donc pas être installés dans une atmosphère explosive.
Ne touche jamais des composants électriques immédiattement après la coupure de l'alimentation. Un chic électrique pourrait se produit. Àpreçu avoir coupé le courant, patientez 5 minutes avant de toucher des composants électriques.
Cet apparéil ne contient aucune piece dont l'entretien est à charge de l'utilisateur. Pour les réparations, adressé-vous toujours à un technicien de service agrée.
En cas de déménagement, faites appel à un technician de service agrée pour débrancher et installer l' apparéil.

2.1. Précautions d'utilisation du réfrigerant R410A

AVERTISSEMENT

N'troduises aucune substance autre que le réfrigerant prescrit dans le circuit de réfrigération. Toute pénétration d'air dans le circuit de réfrigération provoque une élevation excessive de la pression et est susceptible de causeur la rupture des conduites.
En cas de fuite de réfrigerant, assurez-vous que la limite de concentration n'est pas dépassee. Si une fuite de réfrigerant dépasse la limite de concentration, un manque d'oxygène peut alors survenir.
Ne touchez pas le réfrigerant qui s'échappe des raccordements des tuyaux de réfrigerant ou d'autres zones. Tout contact direct avec le réfrigerant peut provoquer des gelures.
Si uneuite de réfrigerant survient pendant le fonctionnement, quitterez immédiatement les lieux et aérèz la zone le plus possible. Si le réfrigerant entre en contact avec une flamme, un gaz toxique est produit.

2.2. Outils spéciaux pour le R410A

AVENTISSEMENT

Pour installer une apparéel qui contient du réfrigerant R410A, utilisez les outils et les matériaux de tuyauterie conguis spécifique pour l'utilisation de R410A. La pression du réfrigerant R410A étant environ 1,6 fois plus élevée que celle du R22, le fait de ne pas utiliser de matériaux de tuyauterie adaptés ou de réaliser une installation incorrecte peut provoquer unerupture ou des blessures.

Il peut en outre se produit des accidents graves, teils que fuites d'eau, chic électrique ou incendie.

Nom de l'outil Contenu des changements pour l'outil R22
Manomètre	La pression est élevé et il est impossible de la mesurer à l'aide d'un manomètre conventionnel. Pour empêcher le mélange accidentel d'autres réfrigerants, le diamètre de chaque orifice a été modifié.II est recommendé d'utiliser un manomètre doté d'une plaque d'affichage haute pression de -0,1 à 5,3 MPa, et d'une plaque d'affichage basse pression de -0,1 à 3,8 MPa.
Flexible de replissage	Pour augmenter la résistance à la pression, le matériel du tuyau et la taille de la base ont été modifiés.
Pompe à vide	Il est possible d'utiliser une pompe à vide conventionnelle moyennant l'installation d'un adaptateur.II est possible d'utiliser une pompe à vide conventionnelle moyennant l'installation d'un adaptateurVeillez à ce que l'huile de la pompe ne reflue pas dans le système. La pompe doit être capable d'aspirer à -100,7 kPa (5 torr. -755 mm Hg).
Détecteur de fuite de gaz	Détecteur de fuite de gaz spécial pour réfrigérant HFC R410A.

2.3. Accessoires

AVERTISSEMENT

Pour l'installation, veillez à utiliser les pieces fournies par le fabricant ou autres pieces recommandées.

L'utilisation de piées non recommendées peut être la cause d'accidents graves, tels que chute de l'unité, fuite d'eau, chocolélectrique ou incendie.

• Les pièces d'installation suivantes sont fournies. Utilissez-les en respectant les indications.
• Conservez le manuel d'installation dans un endroit sur et ne jetez aucun autre accessoire, jusqu'à ce que les travaux d'installation soient terminés.

Nom et forme Q'té Application
Manuel d'util- sation	1
Manuel d'ins- tallation	1
Manuel d'util- sation (CD-ROM)	1
Support de crochet mural	1
Vis autotaraudeuse (M4 × 25 mm)	9
Adhésif en lissu	1
Appuyez sur le serre-câble	1
Filtre de nettoyage d'air	2

2.4. Pièces en option

Description Modèle Application

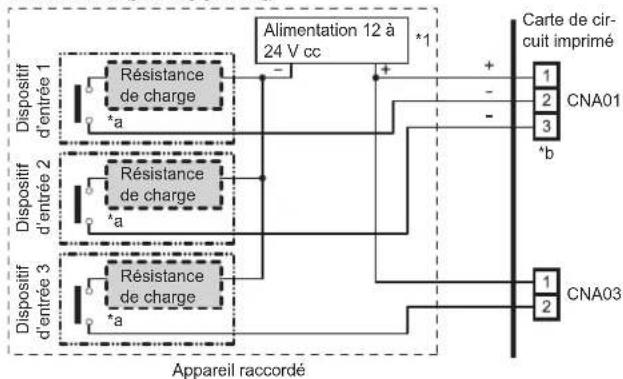

Kit de raccorde-ment externe	UTY-XWZXZC	Pour la fonction de sortie (Borne de sortie / CNB01)
	UTY-XWZXZB	Pour la fonction d'entrée de commande (Borne sous tension / CNA01)
	UTY-XWZXZD	Pour la fonction d'entrée de commande (Borne à contact sec / CNA02)
	UTY-XWZXZ7	Pour la fonction de coupure forcee du thermostat (Borne sous tension / CNA03)
	UTY-XWZXZE	Pour la fonction de coupure forcee du thermostat (Borne à contact sec / CNA04)
Kit installation semi encastrée	UTR-STA Pour	installation semi encastrée
Adaptateur sans fil	UTY-TFSXZ* P	pur contrôle reseau sans fil.
Unité d'alimentation externe	UTZ-GXXA	Alimente la carte de circuit imprimé de l'unité interieure en électricité lorsqu'un unité interieure est éteinte afin d'empêcher toute erreur.

3. TRAVAUX D'INSTALLATION

Lechio de l'emplacement d'installation initial est important car il est difficile de déplacer l'appareil une fois installe.

3.1. Choix du lieu d'installation

Choisisse la position de montage en concertation avec le client, en tenant compte des indications qui seront.

AVERTISSEMENT

Pour l'installation, choisissez un emplacement capable de supporter sans probleme le poids de l'appareil interieur. Installiez les unités solidement, de maniere qu'elles ne puissant ni basculer ni somber.

ATTENTION

N'installez pas l'appareil interieur dans les zones suivantes :

• Zone à l'atmosphère très salée, comme le bord de mer. Ce la déterminorerait les pieces metalliques, provoquant une défaillance des pieces ou des fuites d'eau.
  Zone abritant de l'huile minérale ou soudisse à d'importantes projections d'huile ou de vapeur, comme une cuisine. Ce la détériorerait les pieces en plastique, provoquant une défaillance des pieces ou des fuites d'eau.
• Zone généran des substances ayant un effet négatif sur l'équipement, telles que du gaz sulfurique, du chloride, de l'acide ou de l'alcali. Cela provoquerait la corrosion des tuyaux en cuivre et des soudures brasées, et potentiellement uneuite de réfrigerant.
  Zone susceptible de causeur des fuites de gaz combustibles, contenant des fibres de carbone ou de la poussiere inflammables en suspension, ou des produits inflammables volatils tels que du diluant pour peinture ou de l'essence. La fuite et I'accumulation de gaz autour de I'unite peuvent provoquer un incendie.
  Zone ou des animaux risquent d'uriner sur l'unité ou dans laquelle il peut y avoir production d'ammoniaque.

N'utilissez pas l'appareil à des fins spéciales, par exemple pour stocker de la nourriture, élever des animaux, faire pousser des plantes oumettre à l'abri des apparéils de precision ou des objets d'art.
Cela pourrait provoquer la dégradation des objets protégés ou entreprises.
N'installez pas l'appareil dans un endroitprésentant un danger de fuites de gaz combustible.
N'installez pas l'apparéil à proximé d'une source de chaleur, de vapeur ou de gaz inflammables.
Installez l'appareil à un endroit où la vidange ne pose aucun problème.
Installez l'unité interieure, le cable d'alimentation, le cable de transmission et le cable de la télécommande à au moins 1 m d'un téléviseur ou d'un recepteur radio. Le but est d'éviter tout risque d'intérelligence dans la réception du téléviseur ou de parasites radio. (Meme si ces cables sont installés à plus d'un métre, la présence de parasites n'est pas exclue dans certaines conditions de signal.)
Si des enfants de moins de 10 ans risquent d'approcher de l'unité, prenez des mesures de prévention pour les empêcher de la toucher.
Prenez les précautions suivantes pour éviter la chute de l'unité.

(1) Installez l'unité interieure à un endroit suffisamment résistant pour supporter son poids.
(2) Les orifices d'entrée et de sortie ne peuvent pas etre obstrues ; l'air doit pouvoir circuler dans tout le local.
(3) Prévoyez suffisamment d'espace pour permettre d'effectuer I'entretien du climatiseur.
(4) Installez l'unité à un endroit où il est aie de la raccorder à l'unité extérieure (ou à l'unité de derivation de réfrigerant).
(5) Installez l'unité à un endroit où il est facile demettre en place le tuyau de raccordement.
(6) Installez l'unité à un endroit où il est facile demettre en place le tuyau de d'évacuation.
(7) Installez l'appareil à un endroit où le bruit et les vibrations ne sont pas amplifiés.
(8) N'oublierEZ pas de prendre en compte les impératifs d'entretien, etc., et prévoyez l'espace nécessaire. Installez également l'appareil de manière à faciliter la dépose du filtre.
(9) Choisissez un endroit où l'unité n'est pas exposée à la lumière directe du soleil.

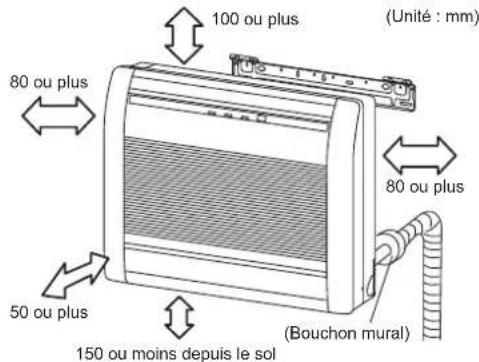

3.2. Dimensions de l'installation

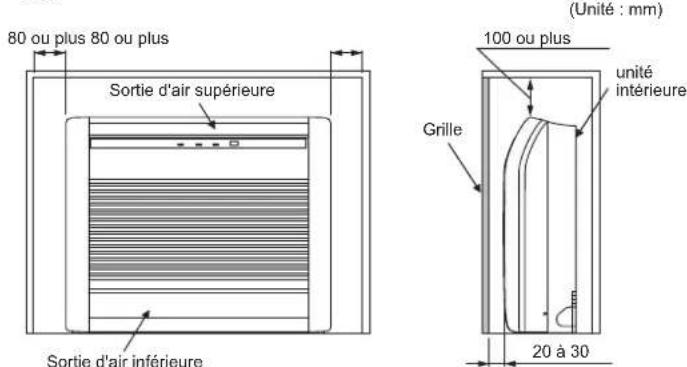

Encastrer l'unité interieure dans un mur

Lors de l'installation d'une grille, utilisez une grille munie de barres supérieures et inférieures horizontales etroites de sorte que le flux d'air des sorties d'air supérieure et inférieure n'etre pas en contact avec les barres. Si les barres horizontales Bloquent la sortie d'air inférieure, utilisez une cale, pour ajuster la hauteur de I'unité interieure. Si la sortie d'air supérieure ou inférieure est bloquee, le climatiseur ne pourrait pas refroidir ou chauffer la piece correctement.
- Ne bloquez pas l'accès du récepteur avec la grille. Sinon, la grille interférèra avec le signal de la télécommande et réduira de façon significative la distance et la zone (l'angle) à partir desquelles les signaux peuvent être recus.
- Utilisez une grille à barres verticales, etc., qui présente une ouverture de 75 % au minimum. Si la grille est munie de barres horizontales ou si son ouverture est inférieure à 75 %, les performances des climatiseurs pouraient être réduites.
- Lorsqu'une unité interieure est scellée dans un mur (encastrée), le délambda nécessaire à l'élevation de la température de la piece pour atteindre la température définie augmentera.

Au moment d'encastrer l'unité interieure dans un mur, limitez le mouvement de l'aillette horizontale de la sortie d'air supérieure de sorte qu'elle ne fonctionne qu'horizontalement. Si cette opération n'est pas effectuee, la chaleur se concentrera sur le mur et la climatisation de la piece se fera dans de mauvaises conditions.

Veuillez expliquer au client uniquement le réglage horizontal de la direction de l'ailette.

Comment régler l'aillette

Effectuez le réglage des fonctions conformément aux conditions d'utilisation à l'aide de la télécommande, Consultez « 7.3. Réglage des fonctions »

3.3. Direction de la tuyauterie de l'unité interieure

AVERTISSEMENT

Installez le climatiseur a un endroit capable de supporter une charge egale à au moins 5 fois le poids de l'appareil principal et qui n'amplifie pas lessons ni les vibrations. Si l'emplacement choisi n'est pas suffisamment résistant, l'unité interieure risque de chuter et de provoquer des blessures.

Si vous installez l'unité sur le chassin uniquely, elle risque de se decrocher. Suivez les instructions.

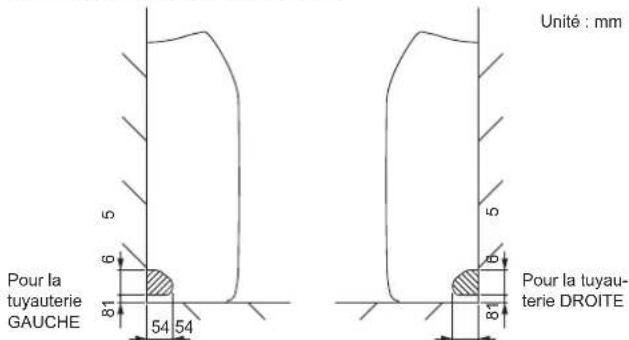

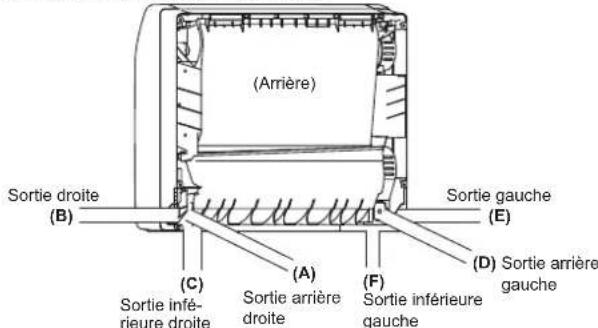

• Il est possible de raccorder la tuyaauterie dans les 6 directions indiquées par (A), (B), (C), (D), (E) et (F) sur la figure. Lorsque vous raccordez la tuyaauterie dans le sens (B) ou (E), c découvertez une rainure pour les tuyaux sur le cote de la base à l'aide d'une scie à métaux.
• Lorsque vous raccordez la tuyauterie dans le sens (C), (F) coupez une entaille dans la paroi fine en bas sur le côte avec de la base.

3.4. Dépose et installation des panneaux lateraux G et D

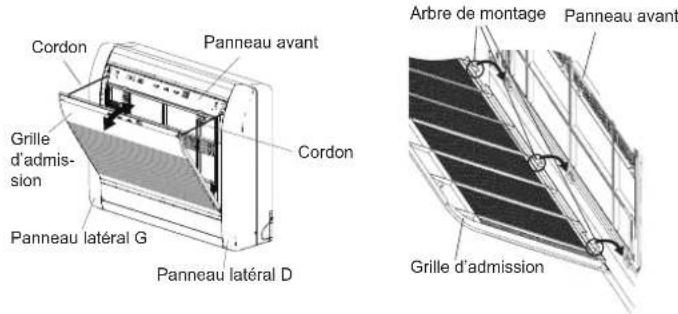

Dépose de la grille d'admission

(1) Ouvrez la grille d'admission.
(2) Retirez le cordon.
(3) Mettez la grille a plat jusqu'à ce que l'axe en bas de la grille soit retire.

Installation de la grille d'admission

(1) L'axe de fixation de la grille d'admission est installé sur le panneau.
(2) Soulevez la grille d'admission.

Dépose des panneaux lateraux G et D

(1) Retirez la grille d'admission (consultez la dépose de la grille d'admission.)
(2)Retirez 4 vis.
(3) Le major est suspendu sur la partie inférieure comme indiqued sur la figure et il tire vers l'avant, poussant la marque [▶] et les crochets inférieurs (2 positions) sont retirés de la base.
(4) Le panneau latorial et tiré vers l'avant, soulevant la surface supérieure, retardant ainsi un panneau latorial.

Installation des panneaux lateraux G et D

(1) Placez tout d'abord la partie supérieure du panneau latéral, puis inséréz les crochets inférieurs et supérieurs.
(2) 4 vis sont fixées.
(3) La grille d'admission est fixée.

ATTENTION

Installez les panneaux lateraux G et D et la grille d'admission en toute sécurité. En cas de mauvaise installation, les panneaux lateraux G et D ou la grille d'admission risquent de tomber et de causer des blessures.

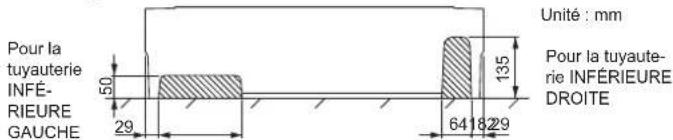

3.5. Perçage d'un trou dans le mur pour le raccordement des tuyaux

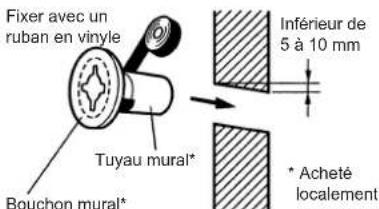

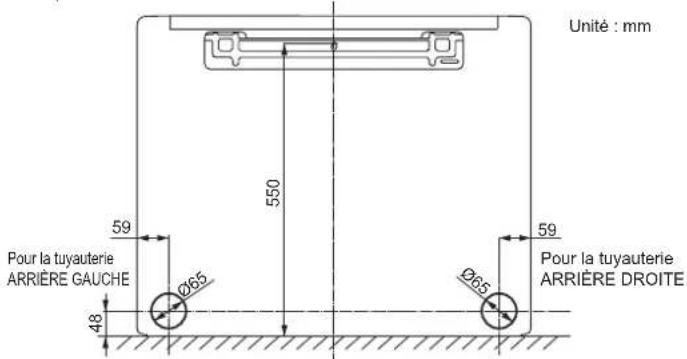

(1) Découper un orifice d'un diamètre de 65 mm dans le mur à la position indiquée sur la figure.
(2) Alignez toujours le centre du trou. Un défaut d'alignment entrainera des fuites d'eau.
(3) Decoupez le tuyau en fonction de l'épaisseur du mur, placez-le dans le bouchon, fixez le bouchon avec un ruban en vinyle et inserez le tuyau dans le trou. (Le tuyau de raccordement est fourni dans le kit d'installation.)
(4) Pour la tuyauterie gauche et droite, perzez un trou un peu plus bas de maniere à ce que l'eau de vidange circule libre.

Pour la tuyauterie ARRIÈRE DROITE et ARRIÈRE GAUCHE

(La figure suivante est une vue de face de l'emplacement d'installation de l'unité intere-rieure.)

Pour la tuyauterie DROITE ou GAUCHE

Pour la tuyauterie INFÉRIÉURE DROITE et INFÉRIÉURE GAUCHE
Fixer la tuyauterie murale

AVENTISSEMENT

Si vous n'utilise pas la tuyauterie murale, le cable de raccordement entre l'appareil interieur et l'appareil extérieur peut enter en contact avec du métal et provoquer des pertes électriques.

(Intérieur) Mur (Exterieur)

3.6. Installation de l'unité interieure

Utilisez la piocene fournie et serrez l'unitéaux 4 emplacements () en haut et au milieu de l'unité.
- Quand l'unité est placée contre un mur, utilisez le support de crochet mural et accrochez le dessus de l'unité interieure sur le support de crochet mural de l'unité interieure.
- Installez-le de sorte qu'il n'y ait aucun espace entre l'unité interieure et le mur.

AVERTISSEMENT

Fixez solidement l'unité interieure avec 4 vis. Une mauvaise installation pourrait entrainer un renversement ou une chute de l'appareil et causer des blessures.

Installez l'unité interieure à un endroit suffisamment solide. Installez l'unité interieure de façon à ce qu'une fois soit installee, elle puisse résister au poids d'unadulte.

Une mauvaise installation pourrait entrainer un renversement ou une chute de l'appareil et causer des blessures accidentelles.

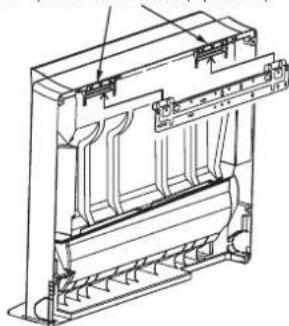

3.7. Installation du support de crochet mural

(1) Installez le support de crochet mural de sorte qu'il soit correctement positionné horizontally et verticalement. En cas d'inclinaison du support de crochet mural, de l'eau s'egouttera sur le sol.
(2) Installé le support de crochet mural de sorte qu'il soit assez solide pour supporter le poids de l'unité.

Fixelezupportordrochetmuralumur en plaçant5visminimumdanstrousituésaproximéutbdordextérieururdupport.
- Vérifie qu'il n' y a aucune vibration au niveau du support de crochet mural.

Acrochez l'unité interneure au support de crochet mural (2 positions).

ATTENTION

Installez le support de crochet mural bien droit, horizontallyment et verticalement.

4. INSTALLATION DE LA TUYAUTERIE

ATTENTION

Veiliez attentivement à ce qu'aucune matière étrangère (huile, eau, etc.) ne puisse pénétre dans la tuyauterie des modélles utilisant le réfrigerant R410A. Lorsque vous entreprises la tuyauterie, scelleen soignement les extrémités en les pincant, en les fermant à l'aide de ruban adhésif, etc.

Tout en soudant les tuyaux, veillez a y insuffer de l'azote a I'etat gazeux.

4.1. Sélection du matériel des tuyaux

ATTENTION

N'utilise pas de tuyaux existants provenant d'un autre système de réfrigeration ou réfrigérant.

Utilissez des tuyaux dont les faces internes et externes sont propres et exemples de substances contaminantes susceptibles de provquer des problèmes lors de l'utilisation (soufre, oxyde, poussière, chutes de découverte, hülle ou eau).

Il est nécessaire d'utiliser des tuyaux de cuivre sans raccord.
Materiau: Tuyaux de cuivre sans racord desoxydes au phosphore. Il est souhaitable que la quantité d'huile résiduelle soit inférieure a 40 mg/

N'utilissez pas de tuyaux de cuivre dont une portion est écrasée, déformée ou décorlée (en particulier sur la face interne). Cela pourrait provoquer l'obstruction de la valve de détente ou du tube capillaire par des substances contaminantes.

Si vous choisissez un mauvais tuyau, les performances seront oner moisternes. Un climatiseur utilisant du réfrigerant R410A générant une pression plus élevé qu'un climatiseur utilisant du réfrigerant classique (R22), il est important dechosir des matériaux adequats.

• Les épaissieurs des tuyaux de cuivre utilisés avec le R410A sont indiquées dans le tableau.
• N'utilisez jamais des tuyaux de cuivre plus fins que ceux indiqués dans le tableau, même sils sont disponibles dans le commerce.

Épaisseurs des tuyaux en cuivre annelles (R410A)

Diamètre extérieur du tuyau [mm (po)]	Épaisseeur [mm]
6,35 (1/4)	0,80
9,52 (3/8)	0,80
12,70 (1/2)	0,80
15,88 (5/8)	1,00
19,05 (3/4)	1,20

4.2. Exigence relative aux tuyaaux

ATTENTION

Reportez-vous au manuel d'installation de l'unité extérieure pour obtenir une description de la longueur du tuyau de raccordement et de la différence de hauteur admissibles.

Utilisez un tuyau muni d'une isolation thermique résistant à l'eau.

ATTENTION

Installez une isolation thermique autour des tuyaux de gaz et des tuyaux de liquide. Le non-respect de cette précaution peut provoguer des fouils d'eau.

Utilissez un isolant thermique résistant à des températures supérieures à 120°C (modèle à inversion de cycle uniquement). En outre, si le taux hygrométrique sur le lieu d'installation du circuit de réfrigerant risque de dépasser 70%, installez une isolation thermique autour du tuyau de réfrigerant. Si le taux hygrométrique prévu est de 70 à 80%, utiliserez une isolation thermique d'une épaisseur minimale de 15 mm; si le taux hygrométrique prévu dépasse 80%, utiliserez une isolation thermique d'une épaisseur de 20 mm ou plus. Si l'isolement thermique utilisée n'est pas suffisamment épaissé, de la condensation peut se former à sa surface.

Utilissez un isolant thermique avec une conductivité thermique de 0,045 W/(m·K) au maximum (à 20 °C).

4.3. Raccord conique (raccordement des tuyaux)

AVENTISSEMENT

Serrez les raccords coniques à l'aide d'une clé dynamométrique, selon la méthode de serrage spécifique. Sinon, les raccords coniques risquent de se rompre après une période prolongée, provoquant des fuites de réfrigerant et le dégagement d'un gaz dangereux si celui-ci entre en contact avec une flamme.

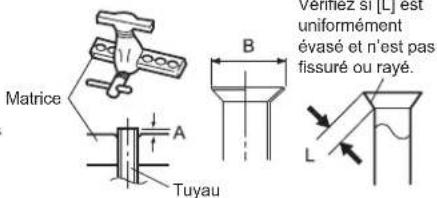

4.3.1 Évasement

Utilisez l'outil d'évasement spécial et exclusif pour le R410A.

(1) A l'aide d'un coupe-tube, coupez le tuyau de raccordement à la longueur nécessaire.
(2) Maintenez le tuyau vers le bas de façon à ce que les chutes de découvert ne puissant pas pénétrer dans le tuyau, puis ébarbez le tuyau.
(3) Inserez le raccord conique [utilisez toujours celui joint aux unités interieure et extérieure (ou à l'unité de dérivation de réfrigerant) respectivement] sur le tuyau et évaszez le tuyau à l'aide de l'outil réservé à cet effet. Utilisez l'outil d'évasement spécial pour le R410A. L'utilisation d'autres raccords coniques risque de provoquer des fuites de réfrigerant.
(4) Protégéz les tyaux en les pincant ou à l'aide de ruban adhéssif pour empêcher poussière, saleté ou eau d'y pénétrez.

Pour obtenir l'évasement spécifique en utilisant les outils d'évasement conventionnels (R22) sur les tuyaux évasés du R410A, la dimension A doit être d'environ 0,5 mm supérieure à la dimension indiquée dans le tableau (pour un évasement avec les outils d'évasement spécifique au R410A). Utilisez uneJAuge d'épaisseur pour mesurer la dimension A. Il est recommendé d'utiliser un outil d'évasement pour le R410A.

Diamètre exté-rieur du tuyau [mm (po)]	Dimension A [mm] (Outil d'évasement pour R410A, de type à clabot)	Dimension B°.4 [mm]
6,35 (1/4)	0 à 0,5	9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
15,88 (5/8) 19,7
19,05 (3/4) 24,0

Diamètre exté- rieur du tuyau [mm (po)]	Cote sur plat du racord conique [mm]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
15,88 (5/8) 29
19,05 (3/4) 36

Cote sur plat

4.3.2 Pliage des tuyaux

• Les tuyaux se cintrent à la main, ou à l'aide d'une cintreuse. Veillez à ne pas les écraser.
• Ne cintrez pas les tuyaux à plus de 90^ .
  Le cintrage ou l'etirage repétés des tuyaux en durcit le matériel et rend difficile tout cintrage ou étirage ultérieur. Ne cintrez pas ni n'étrez les tuyaux plus de 3 fois.

ATTENTION

Pour ne pas rompre le tuyau, évitez tout cintrage trop prononcé.

Un tuyau pié à plusieurs reprises au même endroit finit par se rompre.

4.3.3 Raccordement des tuyaux

ATTENTION

Veiliez à installer correctement le tuyau contre l'orifice de l'unité interieure et de l'unité extérieure. Si le centrage n'est pas correct, il sera impossible de bien serrer le raccord conique. Tout effort exagéré sur le raccord conique endommage le filaget.

N'enlevez le raccord conique du tuyau de l'unité intérieure qu'immediatement avant de connecter le tuyau de raccordement.

N'utilisez pas d'huile minérale sur les parties évasées. Évitez toute pénétration d'huile minérale dans le système, car cela réduirait la durée de vie des unités.

Tenez la clé dynamométrique par sa poignée, à l'angle ajustat rapport au tuyau, afin de serrer correctement le raccord conique.

Après avoir serré correctement le raccord conique à la main, maintainez le raccord latorial à l'aide d'une clé de retenue, puis serrez à l'aide d'une clé dynamométrique. (Consultez le tableau ci-dessous pour les couples de serrage du racord conique.)

Raccord conique [mm (po)]	Couple de serrage [N·m (kgf·cm)]
Dia. 6,35 (1/4) 16	à 18 (160 à 180)
Dia. 9,52 (3/8) 32	à 42 (320 à 420)
Dia. 12,70 (1/2) 49	à 61 (490 à 610)
Dia. 15,88 (5/8) 63	à 75 (630 à 750)
Dia. 19,05 (3/4) 90	à 110 (900 à 1 100)

Tuyau d'unité intérieure (lateral)
Tuyau de raccordement

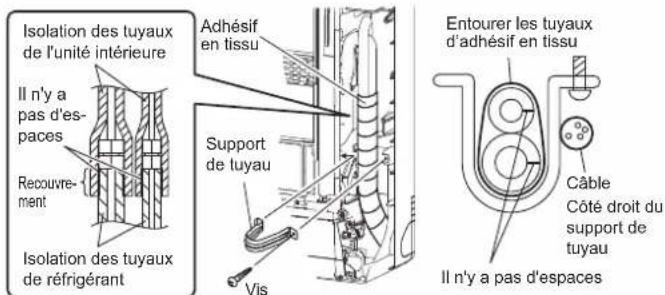

4.4. Formation de la tuyauterie

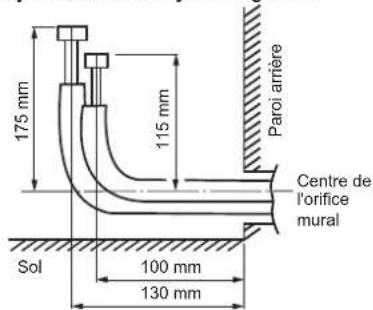

(1) Passez le tuyau de réfrigerant par le trou pour la tuyauterie vers l'intérieur.
(2) Arrangez les tuyaux selon le sens de la tuyautorie.

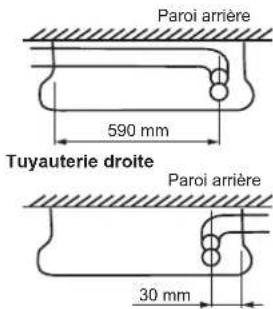

Tuyauterie arrriere Tuyauterie gauche

REMARQUE :

Dans le cas de la tuyauterie gauche, formez tout d'abord le tuyau, puis raccordez-le à l'unité interieure.

4.5. Remarque sur le tuyau de vidange

ATTENTION

Insérier solidement le tayau de vidange et le bouchon de vidange. La vidange doit s'incliner vers le bas afin d'évierer une fuite d'eau.

Lors de l'insertion, seule de I'eau doit pénétrer dans le tuyau. Dans le cas contraire, toute intrusion pourrait etre la cause de déterriorations et de fuites d'eau.

Après avoir retiré le flexible de vidange, ne pas oublier de poser le bouchon de vidange.

Veiller àposer le tuyau de vidange avec du ruban adhésif sur la partie inférieure de la tuyauterie.

En hiver, prendre les precautions qui s'imposent pour ne pas laisser geler l'eau de vidange.
Si le tuyau de vidange de I'unité interieure est installé dehors, veiller à le protégger du froid pour érigerer que l'eau de vidange ne gèle.
En hiver (temporature inférieure à 0^ ), l'eau presente dans le tuyau de vidange pourrait geler suite à l'opération de refroidissement.
Si l'eau de vidange gèle, le tuyau de vidange pourra se bloquer et provoquer des fuites d'eau dans l'unité intérieure.

Le tuyau de vildange peut etre raccordedeux cotésde l'unité interieure.

L'unité a été expédée avec le tuyau de vidange raccordé à gauche (vue par l'arrière de l'unité) et le bouchon de vidange appliqué à droite.

(1) Retirez les deux panneaux lateraux.
(2) Retirez la vis et retirez le support de vidange du bac de vidange.
(3) Retirez le bouchon de vidange.
(4) Reliez le tuyau de vidange sur la droite, fixez la vis et inserez le bouchon de vidange sur la gauche.

Bouchon de vidange

Méthode d'installation du bouchon de vidange

Utiliser une clé hexagonale de 4 mm du côté oppose pour insérer le bouchon de vidange, jusqu'à ce que le bouchon de vidange entre en contact avec la pointe du purgeur.

Pas d'espace

ATTENTION

Insérez le tuyau de vidange et le bouchon de vidange dans la sortie de vidange. Assurez-vous que le tuyau est en contact avec l'arrête de la sortie de vidange, puis montez-le. Si le tuyau de vidange n'est pas raccordé correctement, des fuiites risquent de se produit.

5. CÁBLAGE ÉLECTRIQUE

AVERTISSEMENT

Toute intervention electrique doit etre effectuee selon les instructions du present manuel, par une personne agreee conformement aux reglementations en vigueur (europeenne et nationale).Veiliez autiliser un circuit reseroe a l'unité. Un circuit d'alimentation de trop faible capacite ou un travail executede façon incorructecpe provoquer de graves accidents, tels que des chocs electriques ou des incendes.

Avant d'entamer le travail, vérifie que toutes les unités ne sont pas sous tension.

1. Utilisez les cables de raccordement et d'alimentation fournis, ou tout autre cable spécié par le fabricant. Des connexions incorpètées, une isolation insuffisante ou une surintensité peuvent provoquer un choc électrique ou un incendie.

Pour le câblage, utilisez des cables du type spécifique, raccordez-les solidement en veillant à ce qu'aucune force externe ne s'exercé via les cables, au niveau du raccord au bornier. Une connexion incorrecte ou une mauvaise fixation des cables peut provoquer de graves accidents, tels qu'une surchauffe des bornes, un choc électrique ou un incendie.

Ne modifie pas les cables d'alimentation, n'utilise pas de rangonce, ni de cable de dérivation. Des connexions incorrectes, une isolation insuffisante ou une surintensité peuvent provoquer un choc électricou ou un incendie.

Faibles correspond les numeros des borniers et les couleurs des cables de raccordement avec ceux de l'unité extérieur (ou de l'unité de derivation de réfrigerant). Un cablage incorrect peut déclencher un incidie dans les éléments électriques.

Connectez solidement les cables de raccordement au bornier. Fixez également les cables à l'aide de porte-fils. Des connexions incorrectes, soit à l'intérieur du cablage, soit à ses extremités, peuvent provoquer un mauvais fonctionnement, un choc électrique ou un incendie.

Attachez toujours le revêtement extérieur du cable de raccordement à l'aide du serre-cable. (Un isolant déterioué peut être la cause d'une décharge électrique.)

Installez solidement le couvercle du boitier electrique sur l'unité. Une fixation incorrecte du couvercle du boitier electrique risque de provoquer de graves accidents, tels qu'un chic electrique ou un incendie, suite à la pénetration de poussière ou d'eau.
Installez des manchons dans tous les trouats pratiqués dans les murs, pour le passage des cables. L'absence de manchons risque de provoquer un court-circuit.

Installez un disjoncteur de fuite mis à la terre. Veillez en outre à installer ce dernier de manière à ce qu'il couce simultanément tous les pôles d'alimentation CA. Dans le cas contraire, il pourrait se produit un choc électrique ou un incendie.

Racordez tous les cables de mise à la terre (masse). Une mise à la terre incorrecte peut provoquer des chocs electr

Installez les cables de la télécommande de manière à éviter tout contact direct avec la main.

Effectuez le cablage dans le respect des normes, de manière à permettre une utilisation sure et efficace du climateur.

Connectez fermement le cable de raccordement au bornier. Une installation incorrecte peut provoquer un incendie.

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son personnel d'entretien ou des personnes qualifiées de façon similaire pour éviter tout risque.

ATTENTION

Mettez l'appareil à la terre.

Ne raccordez pas le cable de mise à la terre (masse) à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou au cable de mise à la terre (masse) d'un téléphone. Une mise à la terre incorrecte peut provoquer des choses électriques.

Ne racorcedes pas les cables d'alimentation aux bornes de la transmission ou de la télécommande, car cette endommagerait le produit.

Le Ne regroupez jamais le cable d'allement, le cable de transmission et le cable de la télécommande dans un même faisceau.

Séparez ces cables d'au moins 50 mm.

Cela provoquerait un mauvais fonctionnement ou une panne.

Lors du maniement de la carte de circuits imprimés, l'électricité statique du corps peut provoquer un mauvais fonctionnement de la carte. Suivez les instructions ci-dessous :

• Mettez à la terre les unités intérieure et extérieure ainsi que les péripériques.

• Coupe l'alimentation (disjoncteur).

• Touchez pendant plus de 10 secondes une partie métallique de l'unité interieure pour décharger l'électricité statique de votre corps.

• Ne touchez pas les bornes des composants ni les circuits de la carte.

5.1. Spécifi cations électriques

• Choisissez le type et la taille de cable d'alimentation conformément aux reglementsations locales et nationales.
• Les specifications concernant le cordon d'alimentation et le câblage de dérivation sont conformés au code local
• Longueur max. de fil : Choisissez une longueur de façon à ce que la chute de tension soit inférieure à 2 %. Augmentez le diamètre du cable quand sa longueur est trop longue.

Un coupe-circuit devrait être installé sur chaque système de refroidissement. N'utilise pas un coupe-circuit dans un système de refroidissement différent.

Reportez-vous au tableau des specifications du cablage et du coupe-circuit correspondant à chaque type d'installation. Effectuez le cablage d'alimentation croisé dans les limites de la plaque du même circuit réfrigerant. Une fois le cablage croisé terminé, effectuez un branchement afin que les unités interieures satisfassent aux conditions A et B ci-dessous.

Tension	230 V
Plage de fon-c-tionnement	198 à 264 V (50 Hz)198 à 253 V (60 Hz)

A. Spécifications du disjoncteur

Modèle MCA	MFA
AG*A004GCGH 0,16 A		20 A
AG*A007GCGH 0,17 A
AG*A009GCGH 0,18 A
AG*A012GCGH 0,22 A
AG*A014GCGH 0,28 A
AG*E004GCEH 0,16 A
AG*E007GCEH 0,17 A
AG*E009GCEH 0,18 A
AG*E012GCEH 0,22 A
AG*E014GCEH 0,28 A

MCA: courant minimum admissible

MFA: courant admissible du fusible principal

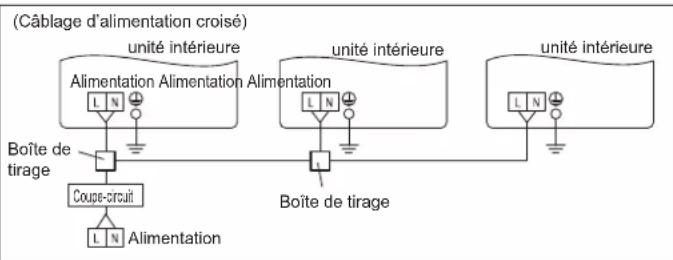

Lorsque le cablage d'alimentation croisé est terminé, faits en sorte que le total de courant minimum admissible (MCA) des unités de dérivation de réfrigerant et des unités intérieures branchées ne dépasse pas 15 A. Pour le courant minimum admissible (MCA) de l'unité de dérivation de réfrigerant, reportez-vous au manuel d'installation de l'unité de dérivation de réfrigerant.

Si la capacité des unités de dérivation de réfrigerant et des unités interieures branches dépasse la limite supérieure, ajoutez des coupe-circuits ou utilisez un coupe-circuit d'une capacité plus large.

B. Spécifications du disjoncteur de fuite mis à la terre

Capacité du coupe-circuit	Nombre maximum « d'unités inté-rieures » ou « d'unités intéterlieures + unités de dérivation de réfrigérant » raccor-dables (*1)
30 mA, 0,1 sec. ou moins	44 ou moins
100 mA, 0,1 sec. ou moins	45 to 148 (*2)

*1: Type de pompé à chaleur : unités interieures, type de récapération de chaleur : unités interieures et unités de derivation de réfrigerant.
^ 2 Si un disjoncteur d'une capacite de 100mA n'est pas fourni, repartissez la quantite d'unites interieures en petits groupes de 9 unites ou moins et installez un disjoncteur dot e'une capacite de 30mA sur chaque groupe.

5.1.1 Spécifi cations de cable

	Taille de cable recommaddée (mm2)	Type de cable R	Remarque
Cable d'almen-tation	2,5	Type 245 IEC57 ou équivalent	2 cables + terre
Cable de trans-mission	0,33	Cable compatible LONWORKS®	22 AWG NIVEAU 4 (NEMA) non polaire à âme double, paire torsadée à âme rigide, diamètre 0,65 mm
Cable de télécom-mande (type à 2 fils)	0,33 à 1,25	Cable PVC gainé *1	2 âmes non polaires, paire torsadée

*1: Pour le cable de télécommande, utilisez un cable bliné conforme aux règlementations.

5.2. Méthode de cablage

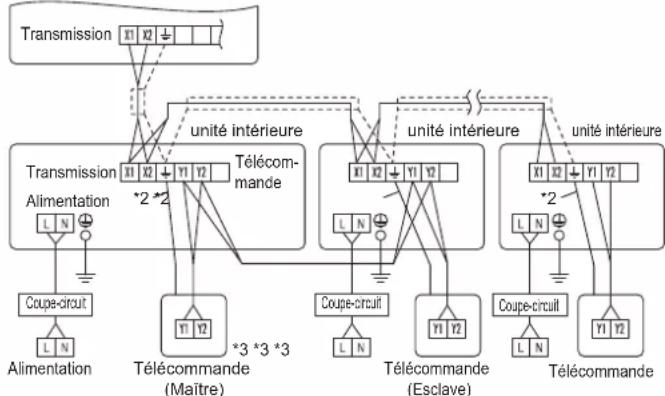

Example

Unité extérieure ou unité de dérviation de réfrigerant *1

1: Lors de la connexion au système de récapération de chaleur, reportez-vous au manuel d'installation de l'unité de derivation de réfrigerant.
2: Raccordez à la terre la télécommande si elle dispose d'un cable de mise à la terre (masse).
*3: La télécommande de type à 3 fils n'est pas utilisé.

5.3. Câblage de l'appareil

• Avant de raccorder le cable au bornier.

5.3.1 Cable d'alimentation

A. Cable à amer rigide

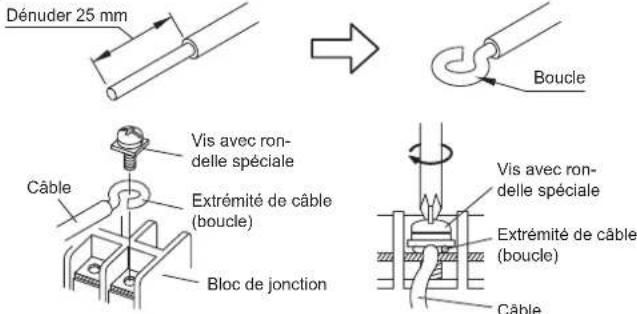

(1) Pour racorder la borne électrique, suive le schema ci-dessous et effecte le raccordement après avoir formé une boute à l'extrémité d'une cable.
(2) Utilisiez les cables specifies, raccordez les solidement et fixez-les de manière à ne pas exercer de tension sur les bornes.
(3) Utilisez un tournevis approprié pour serrer les vis des bornes. N'utilisez pas un tournevis trop petit car il pourrait endommager la tete des vis et empêcher un serrage correct.
(4) Ne serrez pas trop fort les vis des bornes car elles pouraient casser.
(5) Reportez-vous au tableau pour les couples de serrage des vis des bornes.
(6) Veuillez ne pas fixer 2 cables d'alimentation à l'aide d'1 seule vis.

AVERTISSEMENT

Lorsque vous utilisez des cables à âme rigide, n'utilise pas la borne à serrir fournie. Si vous utilisez des cables rigides avec une borne à serrir, la liaison par écrasement de cette dernière peut ne pas fonctionner correctement et provoquer un échauffement anomal des cables.

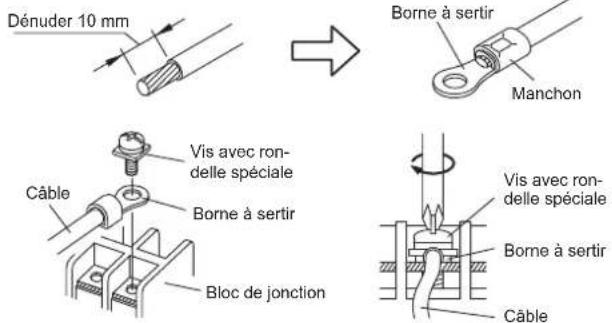

B. Cables couples

(1) Utilisez des bornes à partir munies de manchons isolants comme indiqué dans la figure ci-dessous pour effectuer le raccordement au bloc de jonction.
(2) Fixez solidement les bornes a partir aux cables a l'aide d'un outil approprié de maniere a ce que les cables ne puisent pas se detacher.
(3) Utilisé les câbles spécifique, raccordez-le soliderment et fixez-le de manière à ne pas exercer de tension sur les bornes.
(4) Utilisez un tournevis approprié pour serrer les vis des bornes. N'utilisez pas un tournevis trop petit car il pourrait endommager la tete des vis et empêcher un serrage correct.
(5) Ne serrez pas trop fort les vis des bornes car elles poursaient casser.
(6) Reportez-vous au tableau pour les couples de serrage des vis des bornes.
(7) Veuillez ne pas fixer 2 câbles d'alimentation à l'aide d'1 seule vis.

AVENTISSEMENT

Utilisez des bornes à partir et serrez les vis des bornes aux couples spécifiés, faute de qui une surchauffe anomale peut se produit, risquant d'endommager gravement l'intérieur de l'unité.

Numero de borne Couple de serrage

Vis M4 (Alimentation /L, N, GND) 1,2 à 1,8 [N·m (12 à 18 kgf·cm)

5.3.2 Cable de transmission et de telecommande

Cable de transmission Cable de telecommande

Raccordez les cables de télécommande et de transmission comme illustré dans la figure ci-dessous.

Diametre différent

Raccordez a un cote

AVERTISSEMENT

Serrez les vis des bornes aux couples spécifiés, faute de quoi une surchauffe anormale peut se produit, risquant d'endommager sérieusement l'intérieur de l'unité.

Couple de serrage
Vis M3 (Transmission /X1, X2) (telécommande /Y1, Y2)	0,5 à 0,6 N·m (5 à 6 kgf·cm)

ATTENTION

Pour retirer la gaine du cable conducteur, utilisez un outil spécial qui n'endommagera pas le cable.

Lorsque vous installez une vis sur le bloc de jonction, veiliez à ne pas couper le fil en serrant la vis de manière excessive. En revanche, une vis trop peu serrée peut provoquer un mauvais contact, qui se traduira par une panne de communication.

5.4. Câblage

5.4.1 Câble d'alimentation

(1) Retirez le couvercle de borne.
(2) Retirez le serre-cable.
(3) Pliez l'extrémité du cable de raccordement comme indiquésur la figure.
(4) Insérez complètement l'extremité du cable de raccordement dans le bornier.
(5) Serrez le cable de raccordement avec un serre-cable.

5.4.2 Cable de transmission et de telecommande

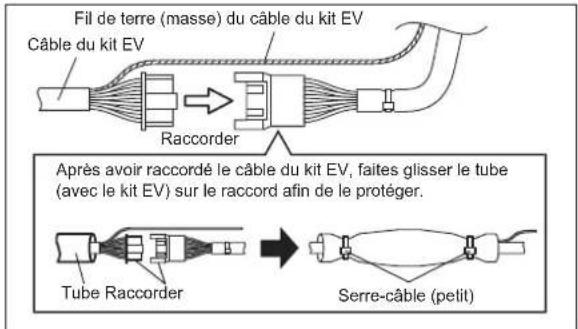

5.4.3 Câble du kit EV (modèle externe EEV uniquement)

5.5. Câble de pieces en option

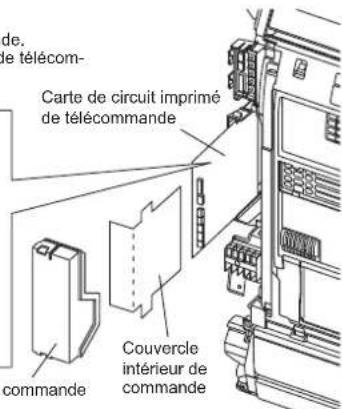

5.5.1 Dépose du couvercle de commande

(1) Retirez le couvercle de commande.
(2) Retirez le couvercle interieur de commande.
(3) Faites glisser la carte de circuit imprimé de télécommande.

Avant de faire glisser la
carte de circuit imprimé
de telecommande, retirez
les connecteurs situés sur
la face avant.
Remplacez les connec
teurs après le travail.

Couvercle de commande

5.5.2 Configuration de la carte de circuit imprimé de l'unité interieure

Nom Application
Voyant indicateur d'alimen-tation (vert)	Indique l'état de l'alimentation. Consultez « État duvoyant indicateur d'alimentation ».
CNA01	Borne sous tension Pour entree externe
CNA03
CNA02 Borne à contact sec
CNA04
Commutateur DIP switch SET 2 (SW2)	Commutation du type de signal d'entrée
CN801 Borne de sortie Pour sortie externe
CN8 Pour l'unité du capteur à distance (*)
CN65 Pour l'un des éléments suivants. Convertisseur MODBUS® (*1) • Adaptateur sans fil (*1)
CN820 Pour l'unité d'alimentation externe (*1)

*1: Pour plus de détails, consulter chaque manuel d'installation.

5.5.3 État duvoyantindicateur d'alimentation

Voyant indicateur d'alimentation (vert)	Contenu de l'état
Allumé	Allumé quand l'alimentation est allumée.
Clignement rapide (toutes les 0,1 secondes)	Le panneau de communication ou le panneau princi-pal sont défectueux.
Clignement (répétition de 3 secondes allumé et 1 seconde éteint)	L'unité interieure est étéeinte et l'unité d'alimentation extreme (en option) alimentée la carte de circuit impi-mé de l'unité interieure.

5.5.4 Méthodes de raccordement

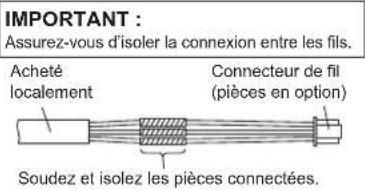

Modification de fil pour le fil d'entre / sortie externe

(1) Denuze le cable relié au connec-teur du kit de câblie.
(2) Denudez le cable achete sur site. Utilisez un manchon connecteur d'isoation serti pour raccorder le cable fourni sur site et le cable du kit de cablage.
(3) Raccordez le fil à l'aide de soudure.

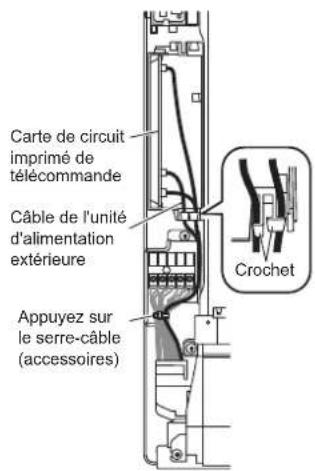

Organisation du câblage

5.6. Entrée externe et sortie externe (pièces en option)

5.6.1 Entreee externe

L'unité interieure peut être demarrée/arrêté, arrêtée en erguce ou mise en arrêté forcé à l'aide de la carte de circuit imprimé CNA01 ou CNA02 de l'unité interieure.
- Le mode « Marche/Arrêt », le mode « Arrêt d'urgence » ou le mode « Arrêt forcé » ne peuvent être sélectionnées, comme la réglée des fonctions de l'unité interieure.
- Il est possible de faire une coupure force du thermostat de l'unité interieure à l'aide de la carte de circuitimprisé CNA03 ou CNA04 de l'unité interieure.
- Un cable à paire torsadée (22 AWG) doit être utilisé. La longueur maximal du cable et de 150 m.
- Utilisé un cable d'entrée et de sortie externe de dimensions extérieures appropriées en fonction du nombre de cables à installer.
Le branchement des fils doit etre distinct du cable d'alimentation.

Selection de l'entrée

Utilisiez l'un de ces types de bornes en fonction de l'application. (Les deux types de bornes ne peuvent pas etre utilisés simultanement.)

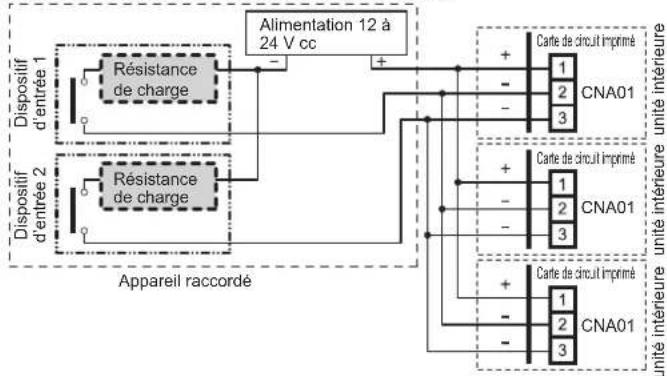

- Borne sous tension ([CNA01], [CNA03])

Si une alimentation doit être fournie au dispositif d'entrée que vous raccordez, utilisez la borne sous tension ([CNA01], [CNA03]).

^1 : Fournissez une alimentation de 12 à 24 V cc. Sélectionnez une capacité d'alimentation avec un important surplus pour la charge raccordée, N'appliquez pas une tension dépassant 24 V aux broches 1-2 et 1-3.
^a L'intensité autorisée est de 5 mA à 10 mA. (récommandée : 5 mA cc)
Fournissez une résistance de charge afin que l'intensité soit de 10 mA cc au maximum.
Détection des contacts d'utilisation a très faible intensité (utilisables à 12 V cc, 1 mA cc ou moins).
*b: La polarité est [ + ] pour la broche 1 et [-] pour les broches 2 et 3. Branchez conformément.

Lors d'un raccordement à des bornes sous tension de plusieurs unités interieures avec un apparéil raccord, veillez à réaliser une dérivation hors de l'unité interieure à l'aide d'une boite de tirage, etc. comme indiqued sur l'exemple ci-dessous.

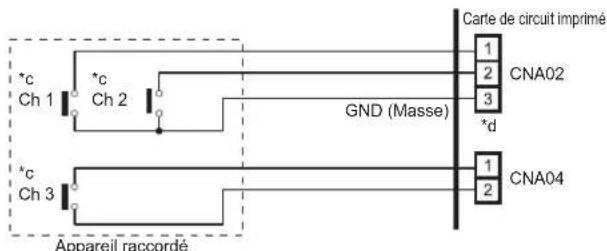

- Borne à contact sec ([CNA02], [CNA04])

Si une alimentation n'est pas nécessaire au dispositif d'entree que vous souhaitez raccorder, utilisez la borne a contact sec ([CNA02], [CNA04]).

^c : Sélectionnez des contacts d'utilisation à très faible intensité (utilisables à 12 V cc, 1 mA cc ou moins).
^d : Le câblage diffère des bornes sous tension. Soyez vigilant lors du câblage.

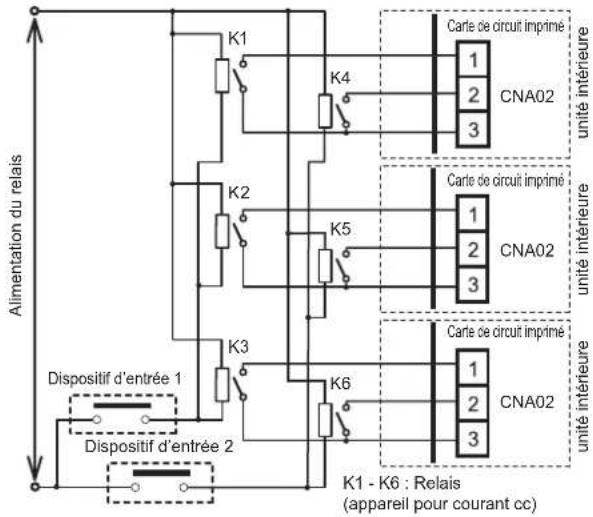

Lors d'un raccordement à des bornes à contact sec de plusieurs unités interieures avec un appeareil raccordé, isolez que chaque unité interieure à l'aide d'un relais, etc. comme indiqued sur l'exemple ci-dessous.

REMARQUE:

Si le raccordement a plusieurs unites interieures est direct, esta provoquera une panne.

Comportement du fonctionnement

- Type de signal d'entrée

Il est possible de selectionner le type du signal d'entrée. Il est possible de le commuter à l'aide du commutateur DIP de la carte de circuit imprimé de l'unité interieure.

Lorsque le réglage de la fonction est en mode « Marche/Arrêt »

[Dans le cas d'une entree « Front »]

[Dans le cas d'une entree « Impulsion »]

• La dernière commande est prioritaire.
• Les unités interieures au sein du même groupe de télécommande fonctionnement sur le même mode.

Lorsque le réglage de la fonction est en mode « Arrêt d'urgence »

[Dans le cas d'une entree « Front »]

Connecteur Signal	d'entrée Commande
Canal 1 de CNA01 ou CNA02	OFF (ÉTEINT)→ON (ALLUMÉ)	Arrêt d'urgence
	ON (ALLUMÉ)→OFF (ÉTEINT)	Normal

[Dans le cas d'une entree « Impulsion »]

Connecteur Signal d'entrée Commande
CNA01 ou CNA02	Ch1	OFF (ÉTEINT)→ ON (ALLUMÉ)	Arrêt d'urgence
	Ch2	OFF (ÉTEINT)→ ON (ALLUMÉ)	Normal

• Toutes les unités interieures du même système réfrigerant s'arretent lorsque l'arret d'urgence est déclenché.

Lorsque le réglage de la fonction est en mode « Arrêt force »

[Dans le cas d'une entree « Front »]

Connecteur Signal d'entrée Commande
Canal 1 de CNA01 ou CNA02	OFF (ÉTEINT)→ ON (ALLUMÉ)	Arrêtiforni
	ON (ALLUMÉ)→ OFF (ÉTEINT)	Normal

[Dans le cas d'une entree « Impulsion »]

Connecteur Signal d'entrée Comanche
CNA01 ou CNA02	Ch1	OFF (ÉTEINT)→ ON (ALLUMÉ)	Arrêt forcé
	Ch2	OFF (ÉTEINT)→ ON (ALLUMÉ)	Normal

Lorsque I'arrêt force est déchéné, l'unité interieure s'arrête et l'utilisation de marche/ arrêt par une télécommande est restreinte.
* Lorsque la fonction d'arret force est utilisée au sein d'un groupe de télécommande, raccordez le même équipement à chaque unité interieure dans ce groupe.
- Methode de selection des fonctions
Le mode « Marche/Arrêt » ou le mode « Arrêt d'urgence», le mode « Arrêt forcé » peuvent être sélectionnées avec le réglage des fonctions de l'unité interieure.

• Fonction de coupure force du thermostat

[Entree « Front » uniquement]

Réglage des fonctions	Connecteur Signal d'entrée Commande
60-00	Canal 3 de CNA03 ou CNA04	OFF (ÉTEINT)→ON (ALLUMÉ)	Coupure du thermostat
		ON (ALLUMÉ)→OFF (ÉTEINT)	Normal

• Fonction de détention de fuite de réfrigerant (uniquement pour la série J-IIIIL)

[Entree « Front » uniquement]

Réglage des fonctions	Connecteur Signal d'entrée Commande
60-09	Canal 3 de CNA03 ou CNA04	OFF (ÉTEINT)→ ON (ALLUME)	Aucune commande
		ON (ALLUMÉ)→ OFF (ÉTEINT)	Fuite de réfrigérant

5.6.2 Sortie externe

• Un cable à paire torsadée (22AWG) doit être utilisé. La longueur maximal du cable et de 25m.
• Utilisez un cable d'entree et de sortie externe de dimensions extérieures appropriées en fonction du nombre de cables à installer.
  Tension de sortie : Haute 12 V ± 2 V cc,asse 0 V.

Intensite admissible: 50mA

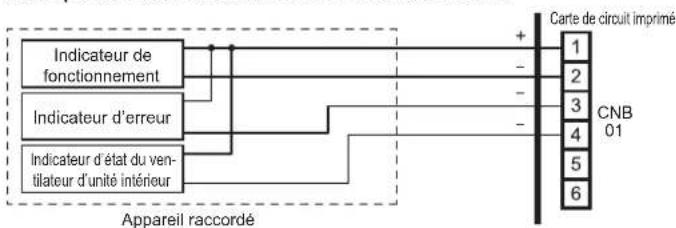

Selection de la sortie

Lorsque les Indicateurs etc. sont connectés directement

Lors de la connexion avec un appareil doted'une alimentation electrique

Comportement du fonctionnement

Connecteur		Tension de sortie	État
CNB01	Broches 1-2 de la sortie externe 1	0V Arrêt
		12 V cc Opération
	Broches 1-3 de la sortie externe 2	0V Normal
		12 V cc Erreur
	Broches 1-4 de la sortie externe 3	0V	Arrêt du ventilateur de l'unité intérieure
		12 V cc	Fonctionnement du ventilateur de l'unité intérieure

6. FINITION

ATTENTION

Après avoir contrôle l'absence de toute fuite de gaz (reportez-vous au manuel d'install- tion de l'unité extérieure), effectue les procédures de la section suivante.

Installez l'isolant thermique autour des grands tuyaux (gaz) et des petits tuyaux (li- quide). Le non-respect de cette précaution peut provoquer des fuites d'eau.

6.1. Tuyau de raccordement, cable et tuyau de vidange

(1) Placez de l'isolant entre les tuyaux.
- Recouvrez le tuyau de raccordement et le tuyau de l'unité intérieure d'isolation thermique.
- Entourez le tuyau de raccordement avec de l'adhesif en tissu de maniere à ce qu'il puisse rentrer dans le boitier de tuyauterie arriere.
- Serrez le support du tuyau avec une vis.
(2) Combéz le'espace entre le trou d'tuyau du mur extérieur et le tuyau avec un joint de manière à ce que l'eau de pluie et le vent ne puisSENT pas s'y enguffrier.
(3) Fixez le tuyau de vidange au mur extérieur, etc.

Tuyauterie gauche

Pour un raccordement par l'arrière gauche

Remplissez l'espace entre l'orifice defoncable de l'unité interieure et le tuyau ou le cable avec du mastic.

Vérifiez les éléments suivants :

CORRECT

INTERDIT

7. RÉGLAGE SUR SITE

Il existe trois méthodes de réglage sur site des adresses, comme indiqué ci-après.
Veuiliez procédé au réglage selon l'une des méthodes.
Chaque méthode de réglage est déscrie ci-dessous de (1) à (3).

Cette section (7.1. Réglage de l'adresse)

(2) Reglages de la télécommande:

Reportez-vous au manuel de la télécommande filaire ou sans fil pour plus de détails sur les réglages. (Réglez IU AD, REF AD SW sur 0)

(3) Configuration automatique de l'adresse:

Reportez-vous au manuel de l'unité extérieure pour plus de détails sur les réglages. (Réglez IU AD, REF AD SW sur 0)

7.1. Réglage de l'adresse

Méthode de réglage manuel de l'adresse

L'adresse de l'unité interne et cette du circuit de réfrigeration peuvent également être réglées à l'aide de la télécommande sans fil

Si vous procédez à un réglage manuel, faibles-le conformément aux procédures suivantes.

• Position et détails des commutateurs

Adresse de l'unité intérieure	Commutateur rotatif (IU AD × 1)...Réglage en usine « 0 »Commutateur rotatif (IU AD × 10)...Réglage en usine « 0 »Lorsque vous connectez plusieurs unités intérieures à un système de réfrigération unique, définissez l'adresse IU AD SW comme indiquedans le tableau A.
Adresse du circuit de refroidissemment	Commutateur rotatif (REF AD × 1)...Réglage en usine « 0 »Commutateur rotatif (REF AD × 10)...Réglage en usine « 0 »En présence de plusieurs systèmes de réfrigeration, définissez REF AD SW comme indiquedans le tableau A pour chaque système.Définissez la même adresse de circuit de refroidissement que celle de l'unité extérieure.

Si you travailliez dans un environnement où il est possible d'utiliser la télécommande sans fil, vous pouvez également définir les adresses à l'aide de cette-ci.
Si vous définissez les adresses à l'aide de la télécommande sans fil, définitissez l'ausage de l'unité interieure et celle du circuit de refroidissement sur « 00 » (Pour plus de détails sur les réglages à l'aide de la télécommande sans fil.)
Pour la definition de I'adresse de I'unité interieure (IU AD SW), n'utilise pas les valeurs 64 à 99. Une panne pourrait en découler.

Table A

Adresse	Réglage du commutateur rotatif		Adresse	Réglage du commutateur rotatif
circuit de refroidissement	REF AD SW		unité intéè-1 rieure	IU AD SW
	× 10x	1 × 10x
0	0	0	0	0
1	0	1	1	0
2	0	2	2	0
3	0	3	3	0
4	0	4	4	0
5	0	5	5	0
:	:	:	:	:
10 1 0 10	1 0
111	1 111	1
:	:	:	:	:
99 9 9 6	3 6 3

Exemple de réglage

Réglage	Plage de réglage	Type de commutateur
Adresse de l'unité interieure	0 à 63	Exemple de réglage 2	IUD × 10	IUD × 1
Adresse du circuit de refroidissement	0 à 99	Exemple de réglage 63	REF AD × 10	REF AD × 1

7.2. Réglage de code personnelé

• Le besoin d'un code personnalisé permet d'éviter toute confusion au niveau des unités interieures. (figure ci-dessous) (Possibilité de définir un maximum de 4 codes.)
• Effectuez le réglage à la fois pour l'unité interieure et la télécommande.

• Réglage de code personnelé pour l'unité interieure

Reglez le commutateur DIP SET3 SW1, 2, en consultant la figure et le tableau ci-dessous.

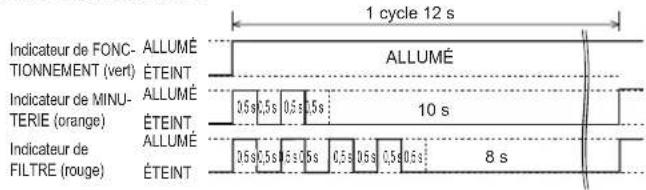

7.3. Réglage des fonctions

• Le réglage des fonctions peut se faire à l'aide de la télécommande filaire ou sans fil. (La télécommande sans fil est un équipement en option.)
• Reportez-vous au manuel de la télécommande filaire ou sans fil pour plus de détails sur les réglages.
• Consultez « 7.1. Réglage de l'adresse » pour le réglage des adresses de l'unité interneure et du circuit de réfrigération.
• Mettez l'unité interieure sous tension avant de commencer le réglage.
  La mise sous tension des unités interieures initiale I'EEV. Assurez-vous donc que le test d'etanchete à l'air de la tuyauterie et sa mise sous vide ont ete effectues avant demettre sous tension.
• Avant demettre lesunités sous tension,verifiez une fois encore qu'il n'y a pas d'erreur au niveau du cablage.

Details des fonctions

Fonction	Numéro de fonction	Numéro de réglage		Défaut	Détails
Intervalle de notification de nettoyage du filtré	11	00	Standard	○	Ajustez l'intervalle de notification de nettoyage du filtré. Si la notification se fait troprapidement, changez le réglage en 01. Si la notification est trop tardive, changez le réglage en 02.
		01	Plus long
		02	Plus court
Activité du témoin de filtré	13	00	Activer	○	Activez ou désactiverz le témoin de filtré. La valeur 02 concerne l'utilisation avec une télécommande centrale.
		01	Désactiver
		02	Affichage sur la télé-commande centrale unique-ment
(Interedit)	20	00	—	○	—
Direction verticale du filtré	23	00	Standard	○	Réglez la direction verticale du flux d'air.
		01	Ajustes

Fonction	Numéro de fonction	Numéro de réglage		Défaut	Détails
Intervalle de notification de nettoyage du filtré	11	00	Standard	○	Ajustez l'intervalle de notification de nettoyage du filtré. Si la notification se fait troprapidement, changez le réglage en 01. Si la notification est trop tardive, changez le réglage en 02.
		01	Plus long
		02	Plus court
Activité du témoin de filtré	13	00	Activer	○	Activez ou déactivéz le témoin de filtré. La valeur 02 concerne l'utilisation avec une télécommande centrale.
		01	Déactiver
		02	Affichage sur la télé-commande centrale unique-ment
(Interditi)	20	00	—	○	—
Direction verticale du flux d'air	23	00	Standard	○	Réglez la direction verticale du flux d'air.
		01	Ajustez
Direc-tion du balayage horizontal du flux d'air	24	00	Standard	○	Ajustez la direction du balayage horizontal du flux d'air. (Pour les modèlés équipés du balayage horizontal)
		01	Moitié gauche
		02	Moitié drole
(Interditi)	27	00	—	○	—
Tempé-rature de déclenchement de l'air froid	30	00	Standard	○	Réglez la température de déclenchement de l'air froid. Pour abaisser la température de déclenchement, utilisez le réglage 01. Pour augmente la température de déclenchement, utilisez le réglage 02.
		01	Régler (1)
		02	Régler (2)
Tempé-rature de déclenchement de l'air chaud	31	00	Standard	○	Réglez la température de déclenchement de l'air chaud. Pour abaisser la température de déclenchement de 6 degrès C (7 degrès F), utilisez le réglage 01. Pour abaisser la tempé-rature de déclenchement de 4 degrès C (7 degrès F), utilisez le réglage 02. Pour augmenter la température de déclenchement, utilisez le réglage 03.
		01	Régler (1)
		02	Régler (2)
		03	Régler (3)
Redémarrage automatique	40	00	Activer Activez ou désaive	activez le redémarrage automatique du système après une panne de courant. * Le redémarrage automatique est une fonction d'urgence destinée, par exemple, à une coupure d'alienation, etc. Ne démarrez pas et n'arrêtez pas l'unité intéérée à l'aide de cette fonction en fonctionnement normal. Assurez-vous de passer par la télécommande, le convertisseur ou un dispositif d'entrée extérieur.
		01	Déactualer	○
Prévention de froid	43	00	Super faible	○	Retient le flux d'air froid en diminuant le flux d'air lors du démarrage du chauffage. Pour correspondre à la ventilation, règlez sur 01.
		01	Suivies le réglage sur la télécommande
Commande extérieure	46	00	Marché/Arrêt	○	Permettez à une télécommande externe de démarrer ou d'arrête le système ou de commander un arrêt d'urgence. * Si un arrêt d'urgence est commandé depuis une télécommande externe, tous les systèmes de réfrigeration seront désactivés. * Si l'arrêt force est réglié, l'unité interieure s'arrête grâce à l'entrée sur les bornes d'entree externes et l'utilisation de Marche/Arrêt par la télécommande est restreinte.
		01	Arrêt d'ur-gence
		02	Arrêt force
Signalement des codes d'erreur	47	00	Toutes	○	Changez la destination des codes d'erreur. Les erreurs peuvent être signalées partout, ou uniquement sur la télécommande centrale.
		01	Affichage sur la télé-commande centrale uniquement
Réglage du ventilateur lors de la coupure du thermostat due au refroidissement	49	00	Suivies le réglage sur la télécommande	○	Réglé sur 01, le ventilateur cesse de fonctionner lorsque le thermostat est coupé lors du refroidissement. Il est nécessaire de connecter la télécommande filaire (type à 2 fils ou type à 3 fils) et de commuter sa thermistance.
		01	Arrêt
Fonctions de communication pour les entrées externes	60	00	Coupure forcee du thermostat	○	Le réglage est requis en cas de raccordement d'un dispositif de détéction de fuite de réfrigerant. (uniquement pour la série J-IIIIL)
		01	(Interedit)
		02
		03
		04
		05
		06
		07
		08
		09	Détection de fuite de réfrigerant
(Interedit) 61	00			○	—
(Interedit) 62	00			○	—
Type mode Auto	68	00	Mode Auto à point de consigne unique (tra-ditionnel)	○	Commutez la méthode de réglage du mode auto sur unique ou double (refroidissement/chauffage). Pour des systèmes de pompé à chaleur, il est nécessaire de régriter l'unité interieure principale (avec la télécommande filaire).
		01	Mode Auto à double point de consigne
Valeur de bande morte	69	00	0°C	○	Choisissez la température minimum entre les réglages de refroidissement et de chauffage (bande morte) pour le mode automatique à double point de consigne (réglage au n° 68).
		01	0°C
		02	1°C
		03	5°C
		04	2°C
		05	5°C
		06	0°C
		07	5°C
		08	0°C
		09	4°C
(Interedit) 70	00			○	—
(Interedit) 72	00			○	—
(Interedit) 73	00			○	—
(Interedit) 74	00			○	—
(Interedit) 75	00			○	—

7.3.1 Témoins de l'unité interieure

7.3.2 Contrôle du réglage des fonctions

Appuyez sur le bouton « MANUAL AUTO » (MANUEL-AUTOMATIQUE) de l'appareil interieur et maintenance-les enforcé pendant 3 secondes pour contrer le réglage des fonctions. Il faut ensuite couper l'alimentation pour revenir au mode de fonctionnement normal.

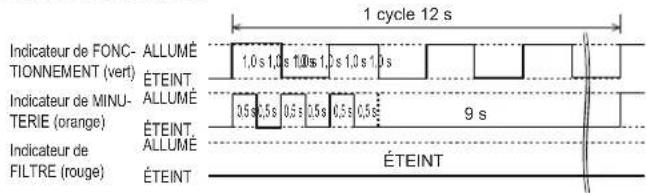

(1) Indication des adresses de l'appareil interieur et du circuit de réfrigération Mode d'Indication

ADRESSE (exampie) : 24

Nom du témoin	Mode d'Indication
	Adresse de l'unité intérieure	Adresse de réfrigération
Indicateur de FONCTIONNEMENT (vert)	ALLUMÉ	Clignotement [1,0 s ON (ALLUMÉ)/ 1,0 s OFF (ÉTEINT)]
Indicateur de MINUTERIE (orange)	Adresse : chiffres des dizaines [0,5 s ON (ALLUMÉ)/ 0,5 s OFF (ÉTEINT)]
Indicateur de FILTRE (rouge)	Adresse : chiffres des unités [0,5 s ON (ALLUMÉ)/ 0,5 s OFF (ÉTEINT)]

• Exemple d'adresse d'unité interieure

• Exemple d'adresse de circuit de réfrigeration

• Détails des réglages

ADRESSE (exampie) : 30

Numéro de fonction	Élément	Numéro de réglage
01	Adresse de l'unité intérieure	00 à 63
02 Adresse de réfrigeration	00 à 99

Pour l'utilisation avec une télécommande, place tous les commutateurs rotatifs sur 0 et reportez-vous à la section « 7.1. Réglée de l'adresse » pour plus de détails

Tous les commutateurs sont regles sur 0 enaine.

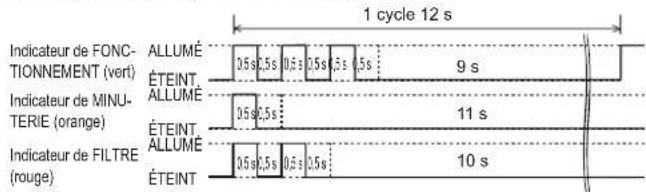

(2)Autres

Mode d'indication
Fonction (exampie) : 31, Numéro de réglage : 2

Nom du témoin	Mode d'indication
Indicateur de FONCTIONNEMENT (vert)	Numéro de la fonction ; chiffres des dizaines [0,5 s ON (ALLUMÉ) / 0,5 s OFF (ÉTEINT)]
Indicateur de MINUTERIE (orange)	Numéro de la fonction ; chiffres des unités [0,5 s ON (ALLUMÉ) / 0,5 s OFF (ÉTEINT)]
Indicateur de FILTRE (rouge)	Numéro de réglage : (0 à 9) [0,5 s ON (ALLUMÉ) / 0,5 s OFF (ÉTEINT)]

8. ESSAI DE FONCTIONNEMENT

8.1. Test de fonctionnement à l'alde de l'unité extérieur (carte de circuit imprimé)

Reportez-vous au manuel d'installation de l'unité extérieure si vous souhaitez utiliser la carte de circuit imprimé pour le test de fonctionnement.

8.2. Test de fonctionnement à l'aide de la télécommande

• Reportez-vous au manuel d'installation de la télécommande pour effectuer le test de fonctionnement à l'aide de la télécommande.
  Lorsque le climatiseur est en mode de test, les temoins FONCTIONNEMENT et MINUTERIE clignotent lentement en meme temps.

9. LISTE DE CONTRÔL

Soyez particulièrement attention aux points de contrôle ci-dessous lorsque vous installez des unités interieures. Àprous avoir terminé l'installation, n'oubliez pas de recontrer les points ci-dessous.

Points de contrôle Si ce n'est pas le cas		Case à cocher
L'unité interieure a-t-elle été installée correctement ?	Vibrations, bruit, l'unité interieure risque de tomber
L'absence de fuites de gaz (tuyaux de réfrigérant) a-t-elle été vérifiée ?	Pas de refroidissement, pas de chauffage
L'isoation thermique a-t-elle été réalisée ?	Fuite d'eau
L'eau s'écoule-t-elle facilement des unités intérieures ?	Fuite d'eau
La tension de la source d'alimentation est-elle la même que celle indiquée sur l'étiquette de l'unité intérieure ?	Pas de fonctionnement, échauffement, brûlures
Tous les cables et tuyaux sont-ils entiennent raccordés ?	Pas de fonctionnement, échauffement, brûlures
L'unité interieure est-elle reliée à la masse ?	Court-circuit
Le cable de raccordement a-t-il l'épaissur spécifique ?	Pas de fonctionnement, échauffement, brûlures
Les entrées et sorties sont-elles parfaitement dégagées ?	Pas de refroidissement, pas de chauffage
Est-ce que le démarriage et l'arrêt du climatiseur se font à l'aide de la télécommande ou d'un dispositif extérieur ?	Pas de fonctionnement
Après l'installation, le fonctionnement et l'utilisation du système ont-ils été correctement expliqués à l'utilisateur ?	——

10.CODESD'ERREUR

Si vous utilisez une télécommande filaire, les codes d'erreur s'afficheront sur son écran. Si vous utilisez une télécommande sans fil, la lampe du détecteur photoélectrique émettra des codes d'erreur sous forme de séquences de clignotements. Le tableau suivant présente ces séquences et les codes d'erreur correspondants.

Indications d'erreur			Code d'erreur de la télécom- mande filaire	Contenu de l'erreur
Indicateur fonctionne-MENT (vert)	Témoin de MINUTERIE (orange)	Témoin de FILTRE (rouge)
(1) (2)	●	◇	12	Erreur de communication de la télécommande
(1) (4)	●	◇	14	Erreur de communication de réseau
(1) (6)	●	◇	16	Erreur de communication de l'unité pérophérique
(2) (6)	●	◇	26	Erreur de réglage de l'adresse de l'apparil interieur
(2) (9)	●	◇	29	Erreur de nombre d'appareil de raccordement dans le système de télécommande filaire
(3) (1)	●	◇	31	Alimentation anormale de l'unité intérieure
(3) (2)	●	◇	32	Erreur de carte de circuit imprimé de l'unité intérieure
(3) (10)	●	◇	34	Erreur du circuit de commu-nication de l'unité intérieure (télécommande filaire)
(4) (1)	●	◇	41	Erreur thermistance de tem-pérature ambiente de l'unité intérieure
(4) (2)	●	◇	42	Erreur thermistance de tem-pérature de l'éch. de chaleur de l'unité intérieure
(5) (1)	●	◇	51	Erreur du moteur du ventila-teur 1 de l'unité intérieure
(5) (2)	●	◇	52	Erreur de bobine (Valve de détente) de l'unité intérieure
(5) (3)	●	◇	53	Évacuation d'eau de l'unité intérieure anomiale
(5) (7)	●	◇	57	Erreur de l'amortisseur de l'unité intérieure
(9) (15)	●	◇	98	Erreur risques divers de l'unité extérieure
(10) (8)	●	◇	AB	Mauvaise circulation du réfrigérant
(13) (1)	●	◇	J1	Erreur de l'unité de déivation de réfrigérant

Mode d'affiche 0,5 s ON (ALLUME) / 0,5 s OFF (ETEINT)

:0,1 s ON (ALLUMÉ) / 0,1 s OFF (ETEINT)
():Nombre de clignotements

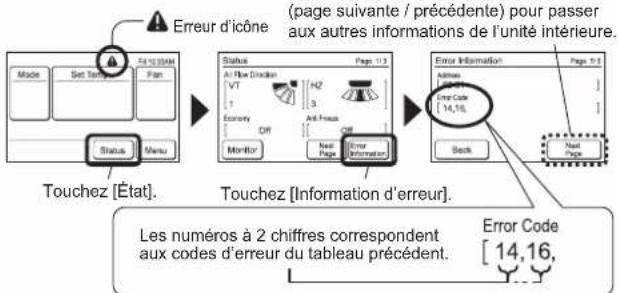

Affichage de la telecommande filaire

UTY-RNR*Z* (type a 2 fils)

Pour plus d'informations, consultez le manuel d'installation de la télécommande.

UTY-RLR* (type à 2 fils)

Pour plus d'informations, consultez le manuel d'installation de la télécommande.
