Type de produit	Interface domotique KNX 8 entrées/sorties
Marque	Hager
Modèle	TYB708D
Alimentation	Bus KNX 24 V DC (+6/-4 V)
Consommation sur le bus	Max. 6 mA (typique 4,3 mA, repos 3,8 mA)
Média de communication	TP1 (twisted pair)
Mode de configuration	S-Mode (logiciel ETS)
Nombre d’entrées	Jusqu’à 8 (selon application)
Nombre de sorties LED	Jusqu’à 8 (selon application)
Longueur de câble maximale (entrées/sorties)	10 m
Courant de contact (sorties)	0,8 mA
Température de fonctionnement	-5 °C à +45 °C
Indice de protection	IP 20
Catégorie de surtension	III
Connexions	Bornes à vis pour entrées/sorties, connecteur bus KNX
Section de conducteur maximale	Rigide 1,5 mm², souple avec embouts 0,75 mm²
Dimensions approximatives (L x H x P)	72 x 90 x 60 mm (4 modules DIN)
Poids approximatif	0,2 kg
Fonctions principales	Interfaçage de contacts libres de potentiel avec bus KNX, commandes ON/OFF, variation, volet roulant, scènes, forçage
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation réservée aux électriciens qualifiés. Respecter les normes en vigueur. Ne pas connecter de signaux 230 V aux entrées.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, remplacer l’appareil.
Informations générales	Produit KNX compatible. Logiciel d’application disponible en base de données Hager.

FOIRE AUX QUESTIONS - TYB708D HAGER

Quelle est la tension d'alimentation de l'interface TYB708D ?

L'alimentation se fait via le bus KNX en 24 V DC (tolérance +6/-4 V).

Combien d'entrées et de sorties peut-on configurer ?

Selon l'application ETS, on peut utiliser jusqu'à 8 entrées ou 8 sorties LED, ou une combinaison de 4 entrées et 4 sorties.

Quels types de capteurs peut-on raccorder aux entrées ?

Les entrées sont conçues pour des contacts libres de potentiel (boutons poussoirs, interrupteurs, automatismes). Ne pas connecter de signaux 230 V.

Comment configurer l'interface TYB708D ?

La configuration se fait avec le logiciel ETS (Engineering Tool Software) en mode S-Mode. Le logiciel d'application est téléchargeable sur le site de Hager.

Quelle est la longueur maximale des câbles pour les entrées/sorties ?

La longueur maximale recommandée est de 10 mètres pour éviter les perturbations.

L'interface peut-elle commander des volets roulants ?

Oui, en configurant deux entrées en mode volet roulant 2 boutons (montée/descente).

Quelle est la consommation électrique de l'appareil ?

La consommation typique sur le bus est de 4,3 mA, avec un maximum de 6 mA.

Comment réaliser l'adressage physique ?

L'adressage physique se fait à l'aide du poussoir et de la LED présents sur l'appareil, conformément à la procédure ETS.

Quelles sont les conditions de température de fonctionnement ?

L'appareil fonctionne de -5 °C à +45 °C.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez la connexion au bus KNX, l'alimentation et la configuration ETS. Si le problème persiste, contactez un électricien qualifié ou le support Hager.

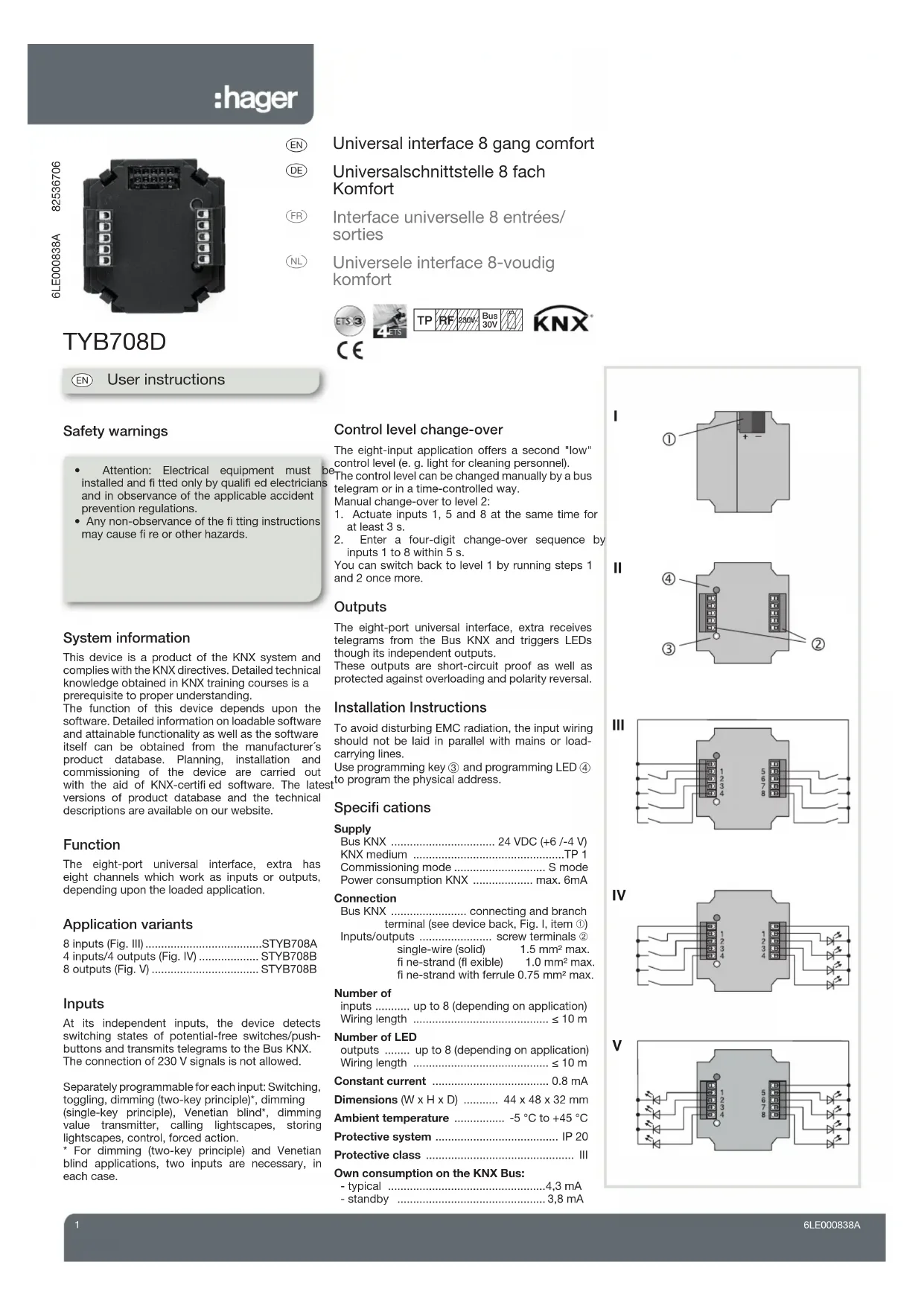

MODE D'EMPLOI TYB708D HAGER

Interface universelle 8 entrées/sorties

NL

Universele interface 8-voudig komfort

CE

TP RF 230V Bus 30V

User instructions

Safety warnings

Interface universelle 8 entrées/sorties

NL

Universele interface 8-voudig komfort

EN

Notice d'instruction

Consignes de sécurité

• L'installation et le montage d'appare électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.
• Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Informations sur le système

Cet appareil est un produit du système KNX et est conforme au standard KNX. Des connaissances spécialisées détaillées dispensées par le biais de formations KNX sont nécessaires pour la compréhension du système. La programmation, l'installation et la mise en service de l'appareil s'effectuent à l'aide d'un logiciel certifié é KNX. Les fonctions précises de ces produits dépendent de la configuration et du paramétrage. Le logici d'application est disponible dans la base de données produit. La base de données produit, les descriptions techniques, les programmes de conversion ainsi que d'autres logiciels d'assistance à jour sont disponibles sur notre site internet.

Fonction

L'interface universelle 8 entrées/sorties est dotée de canaux qui peuvent être confi gurés en entrée ou sortie LED selon l'application ETS utilisée.

Variantes d'application

8 entrées (fi g III) ...... STYB708A
4 entrées / 4 sorties (fi g. IV) ...... STYB708B
8 sorties (Fig. V) ...... STYB708B

Entrées

Les modules d'entrées universels permettent d'interfacer des contacts libres de potentiels avec le bus KNX. Par exemple, des boutons poussoirs, interrupteurs ou automatismes conventionnels peuvent ainsi être rendus communicants. La connexion de signaux 230 V n'est pas permise.

Pour chaque entrée, les fonctions suivantes peuvent être sélectionnées : ON/OFF, télérupteur variation 2 boutons, variation 1 bouton, volet roulant 2 boutons, niveau de luminosité, scène, forçage.

La réalisation des fonctions variation 2 boutons ou volet roulant 2 boutons nécessitent l'utilisation de 2 entrées séparées.

ON/OFF 2 niveaux

L'application ETS 8 entrées permet d'utiliser un deuxième mode de fonctionnement appelé "low-level" (par exemple, fonctions limitées pour les agents d'entretien).

Le basculement entre les 2 modes de fonctionnement peut être déclenché par une temporisation, par la réception d'un télégramme ou manuellement.

Le basculement manuel se fait en suivant les étapes suivantes :

1. Activer les entrées 1, 5 et 8 simultanément pendant au moins 3 secondes

2. Activer la séquence d'entrée défi nie dans le logiciel ETS dans un laps de temps de 5 secondes maximum.

Pour rebasculer manuellement vers le premier mode de fonctionnement, répéter les étapes 1 et 2.

Sorties

L'appareil reçoit les télégrammes provenant de capteurs ou d'autres commandes via le bus d'installation KNX et commute les sorties LEDs.

Les sorties LEDs sont protégées contre les courts-circuits, les surcharges et les inversions de polarités.

Instructions de montage

Pour éviter les perturbations électromagnétiques, il est recommandé de séparer les câbles raccordés aux entrées, des cables secteurs ou de puissance. L'adressage physique se fait à l'aide du poussoir ③ et de la led ④.

Caractéristiques techniques

Alimentation Bus KNX....24V DC (+6/ -4V)

Média de communication KNX ..... TP1

Mode de confi guration KNX ...... S-Mode

Consommation sur le Bus .... max. 6mA

Connexion

Bus KNX......borne de raccordement KNX entrées/sorties LED......bornes à vis ②

fi I rigide 1,5 mm² maxi

fi I souple avec embouts 0,75 mm² maxi

Entrées

nombre ....jusqu'à 8 (selon application) longueur de câble ....≤ 10 m

Sorties LED

nombre .... jusqu'à 8 (selon application) longueur de câble ....≤ 10 m courant de contact ....0,8 mA

Température de fonctionnement -5 °C à +45 °C

Indice de protection IP 20

Catégorie .... III

Consommation sur le bus KNX

- typique 4,3 mA

- au repos 3,8 mA

|

① + -

||
