EC041 - Passerelle électrique HAGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EC041 HAGER au format PDF.
| Type de produit | Passerelle à impulsions |
| Modèle | EC041 (1 voie) |
| Marque | Hager |
| Dimensions (L x H x P) | 150 x 85 x 35 mm |
| Indice de protection | IP44 |
| Classe d'isolation | II |
| Alimentation | Par bus, 20 à 30 V TBT non polarisé |
| Consommation | 3,8 mA sous 24 V |
| Température de fonctionnement | -20 °C à +55 °C |
| Température de stockage | -20 °C à +70 °C |
| Altitude maximale d'installation | ≤ 2000 m |
| Degré de pollution | 3 |
| Tension assignée de tenue aux chocs | 4000 V |
| Type d'entrée impulsion | Collecteur ouvert |
| Tension d'entrée max | 4 V |
| Courant d'entrée max | 80 μA |
| Fréquence d'impulsion max | 100 Hz |
| Durée minimale d'impulsion | 3 ms |
| Longueur max des câbles d'émetteurs | < 3 m |
| Fonctions principales | Transmission sur bus des mesures provenant de capteurs de débit ou d'énergie |
| Installation | Par un installateur électricien qualifié, câbles vers le bas |
| Nettoyage | Aucun entretien spécifique ; ne pas ouvrir |
| Élimination | Ne pas jeter avec les déchets ménagers ; recycler selon la réglementation DEEE |
| Accessoires fournis | Serre-câbles, membranes, manchons |
FOIRE AUX QUESTIONS - EC041 HAGER
Questions des utilisateurs sur EC041 HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Passerelle électrique au format PDF gratuitement ! Retrouvez votre notice EC041 - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EC041 de la marque HAGER.
MODE D'EMPLOI EC041 HAGER
EC041 Passerelle a impulsions 1 voie
EC042 Passerelle a impulsions 2 voies
EC041 / EC042
Attention!
Appareil a installer uniquement par un installateur electricien selon les normes d'installation en viqueur dans le pays.
- Respecter les régles d'installation TBTS.
- Dans le cas d'une utilisation de la passerelle avec un compteur gaz, une interface certifiée ATEX (barrière de sécurité intrinsique de type Zener) doit imperativement être installée entre le compteur gaz et l'entrée "impulsion" du produit. Cette barrière est àCHOISIR selon les caractéristiques ATEX de I'emmetteur d'impulsions.
Presents
Les produits EC041 et EC042 sont des passerelles à impulsionsétanches alimentées par le bus.
Elles permettent de transmettre sur le bus des mesures provenant de capteurs de début ou d'énergie. Dès qu'elles sont connectées au bus, elles se synchronisent à ce dernier et sont opérationnelles pour la transmission de données. En cas de début sur le bus, elles se mettent hors service.
Elles font partie d'un système "standalone" qui fonctionne avec le concentrateur EC450.
Preparation
① Soulever le capot.
② Decrocher le support de fixation du socle en le faisant glisser vers le bas.
Avec un objet pointu, pincer les trou s dans les membranes pour permettre le passage des cables.
4 Detacher la rondelle du support de fixation et la placer dans son emplacement sur le haut du support.

⑤ Tirer un cable jusqu'à l'emplacement prévu de la passerelle.
Oter la gaine du cable sur au moins 40 mm, puis dénuder chaque conducteur sur 8 à 10 mm.
Pour garantir l'étanchéité :
- Faire un trou le plus petit possible (une point d'iguille suffit).
- En cas de passage de plusieurs conducteurs, ceux-ci doivent etre rassements dans un cable de section cylindrique (O max. 10mm


Socle

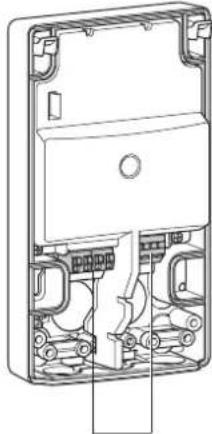

Borniers de cablage

CapotSupport de fixation
Vis de fermeture imperdables

Cache vis
Serre-cables et membranes fournis sur grappe d'accessoires

Serre-cables

Membrane
Installation
La passerelle doit être place : cables vers le bas et en fixation standard s'il est place à l'extérieur.



La longueur des cables reliés aux émetteurs d'impulsion doit être inférieure à 3 m.
Raccordement

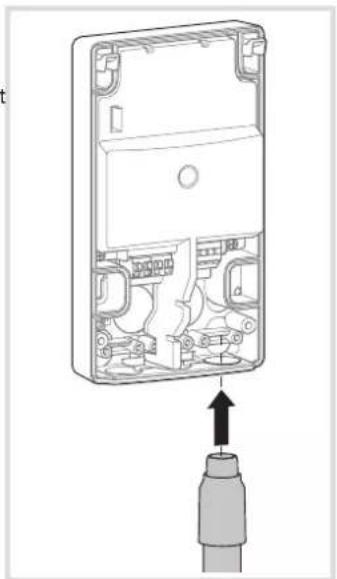

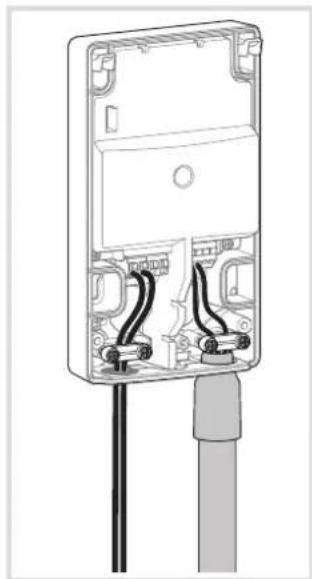

- Passer les cables à travers les membranes ou le manchon (x 2 livrés avec le produit).

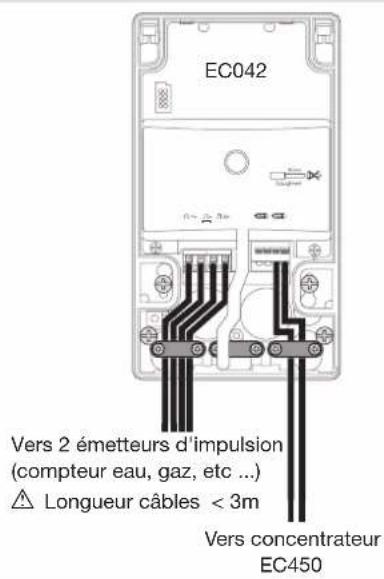

- Effectuer les raccordements selon le produit utilisé (voir schémas).
- Remetre le capot en place.
Configuration
Voir notice du concentrateur EC450.
| Alimentation par le bus 20V: à 30V TBT non polarisé | |
| Consommation 3,8 mA sous 24V | |
| Humidité relative 95% à +25°C | |
| Altitude max. d'installation ≤ 2000 m | |
| Degre de pollution 3 | |
| Tension assignée de tenue aux chocs 4000 V | |
| Encombrement 150 x 85 x 35 | |
| Indice de protection IP 44 | |
| T° de fonctionnement - 20 °C -> + 55 °C | |
| T° de stockage - 20 °C -> + 70 °C | |
| Classe d'iso1lation II |



\section*{Caracteristiques de l'entrée impulsion}
| Type collecteur | ouvert |
| Tension | 4 V max |
| Courant | max 80 μA |
| Fréquence | max 100 Hz |
| Durée minimum d'impulsion | 3 ms |

Ne pas mélanger les cables du bus avec les cables d'émetteurs d'impulsions.

Comment eliminer ce produit (déchets d'equipements electriques et Electroniques).
(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre elimine en fin de vie avec les autres déchets menagers. L'élimination incontrolée des déchets pouvant porter prejudice a I'environnement ou à la santé humaine, veuilles le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur marie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invités à contacter leurs fournisseurs et à consuluter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.


Utilisable partout en Europe (et en Suisse
