EC042 - Passerelle domotique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Passerelle à impulsions étanche
Marque	Hager
Modèle	EC042
Alimentation	Par le bus, 20V= à 30V= TBT non polarisé
Consommation	3,8 mA sous 24V
Indice de protection	IP44
Température de fonctionnement	-20°C à +55°C
Température de stockage	-20°C à +70°C
Humidité relative	95% à +25°C
Altitude maximale d'installation	≤ 2000 m
Degré de pollution	3
Tension assignée de tenue aux chocs	4000 V
Classe d'isolation	II
Encombrement (L x H x P)	150 x 85 x 35 mm
Type d'entrée impulsion	Collecteur ouvert, tension 4 V max, courant max 80 μA, fréquence max 100 Hz, durée min d'impulsion 3 ms
Fonctions principales	Transmission sur le bus de mesures provenant de capteurs de débit ou d'énergie. Fonctionne avec le concentrateur EC450.
Installation	Réservée à un installateur électricien, respecter les règles TBTS. Câbles vers le bas en extérieur.
Sécurité	Ne pas mélanger les câbles du bus avec ceux des émetteurs d'impulsions. Pour compteur gaz, utiliser une barrière ATEX certifiée.
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.

FOIRE AUX QUESTIONS - EC042 HAGER

Quelle est la fonction principale de la passerelle EC042 ?

La passerelle EC042 transmet sur le bus des mesures provenant de capteurs de débit ou d'énergie. Elle fonctionne avec le concentrateur EC450 dans un système standalone.

Quels sont les types de capteurs compatibles avec la EC042 ?

Les capteurs de débit (eau, gaz) ou d'énergie avec sortie impulsionnelle (collecteur ouvert) sont compatibles. Pour un compteur gaz, une barrière ATEX certifiée est obligatoire.

Comment installer la passerelle EC042 ?

L'installation doit être réalisée par un installateur électricien. Il faut soulever le capot, dégager le support de fixation, percer les membranes pour le passage des câbles, raccorder les borniers, et replacer le capot. La passerelle doit être placée câbles vers le bas.

Quelle est l'alimentation de la passerelle ?

L'alimentation se fait par le bus, avec une tension de 20V= à 30V= TBT non polarisé. La consommation est de 3,8 mA sous 24V.

Quelles sont les caractéristiques de l'entrée impulsion ?

L'entrée est de type collecteur ouvert avec une tension max de 4V, un courant max de 80 μA, une fréquence max de 100 Hz et une durée minimum d'impulsion de 3 ms.

La passerelle EC042 est-elle étanche ?

Oui, son indice de protection est IP44 et elle est conçue pour être étanche. Les câbles doivent passer par des membranes percées au minimum.

Que faire en cas de défaut sur le bus ?

En cas de défaut, la passerelle se met hors service. Elle se resynchronise automatiquement lors du rétablissement du bus.

Peut-on utiliser la passerelle avec un compteur gaz ?

Oui, mais une barrière de sécurité intrinsèque ATEX (type Zener) doit être installée entre le compteur et l'entrée impulsion. La barrière doit être choisie selon les caractéristiques ATEX de l'émetteur.

Comment configurer la passerelle EC042 ?

La configuration se fait via le concentrateur EC450. Reportez-vous à sa notice pour les détails.

Comment éliminer la passerelle en fin de vie ?

Ne pas jeter avec les déchets ménagers. Suivre les consignes de recyclage des déchets d'équipements électriques et électroniques. Contacter le distributeur ou la mairie.

MODE D'EMPLOI EC042 HAGER

Passerelle à impulsions 1 voie

EC042

Passerelle à impulsions 2 voies

EC041 / EC042

Attention!

• Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.
• Respecter les règles d'installation TBTS.
• Dans le cas d'une utilisation de la passerelle avec un compteur gaz, une interface certifiée ATEX (barrière de sécurité intrinsèque de type Zener) doit impérativement être installée entre le compteur gaz et l'entrée "impulsion" du produit. Cette barrière est à choisir selon les caractéristiques ATEX de l'émetteur d'impulsions.

Présentation

Les produits EC041 et EC042 sont des passerelles à impulsions étanches alimentées par le bus.

Elles permettent de transmettre sur le bus des mesures provenant de capteurs de débit ou d'énergie. Dès qu'elles sont connectées au bus, elles se synchronisent à ce dernier et sont opérationnelles pour la transmission de données. En cas de défaut sur le bus, elles se mettent hors service.

Elles font partie d'un système "standalone" qui fonctionne avec le concentrateur EC450.

Préparation

① Soulever le capot.
② Decrocher le support de fixation du socle en le faisant glisser vers le bas.
③ Avec un objet pointu, percer les trous dans les membranes pour permettre le passage des câbles.
④ Détacher la rondelle Ⓐ du support de fixation et la placer dans son emplacement ⓑ sur le haut du support.

⑤ Tirer un câble jusqu'à l'emplacement prévu de la passerelle.
⑥ Oter la gaine du câble sur au moins 40 mm, puis dénuder chaque conducteur sur 8 à 10 mm.

Pour garantir l'étanchéité :

• Faire un trou le plus petit possible (une pointe d'aiguille suffit).
• En cas de passage de plusieurs conducteurs ceux-ci doivent être rassemblés dans un câble de section cylindrique (∅ max. 10 mm)

Borniers de câblage
CapotSupport de fixation

Serre-câbles et membranes fournis sur grappe d'accessoires

La passerelle doit être placée : câbles vers le bas et en fixation standard s'il est placé à l'extérieur.

Pure electrical component diagrams without any text, numbers, or symbols

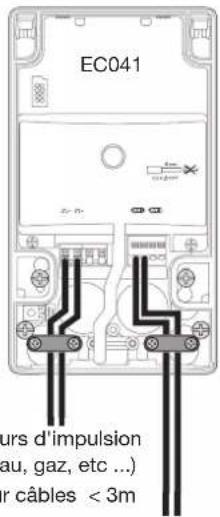

La longueur des câbles reliés aux émetteurs d'impulsion doit être inférieure à 3 m.

Raccordement

1. Passer les câbles à travers les membranes ou le manchon (x 2 livrés avec le produit).
2. Effectuer les raccordements selon le produit utilisé (voir schémas).
3. Remettre le capot en place.

Configuration

Voir notice du concentrateur EC450.

Spécifications techniques

Alimentation par le bus

20V = à 30V = TBT non polarisé

Consommation 3,8 mA sous 24V ---

Humidité relative 95% à +25°C

Altitude max. d'installation ≤ 2000 m

Degré de pollution 3

Tension assignée de tenue aux chocs 4000 V

Encombrement 150 x 85 x 35

Indice de protection IP 44

T° de fonctionnement - 20 °C -> + 55 °C

T° de stockage - 20 °C -> + 70 °C

Classe d'isolation II

Caractéristiques de l'entrée impulsion

Type collecteur	ouvert
Tension	4 V max
Courant	max 80 μA
Fréquence	max 100 Hz
Durée minimum d'impulsion	3 ms

Ne pas mélanger les câbles du bus avec les câbles d'émetteurs d'impulsions.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse

Vers concentrateur EC450

Vers concentrateur EC450
