MODE D'EMPLOI EC453 HAGER

notice d’instructions

EC450 / EC4532 EC450 / EC453 Guide de l’installateur p. 4 Guide de l’utilisateur p. 6434 Guide de l’installateur Présentation du système et composants système ...................................6 Présentation du produit

Schéma de raccordement

- Raccordement du concentrateur

- Transformateurs d’intensité

Paramétrages nécessaires à la mise en route

- Réglage initial de la date et de l’heure

- Affectation des voies de comptage

- Conversion des impulsions et des unités de mesure

- Conguration de l’index compteur

Modication des paramètres

- Accès aux paramètres installateur

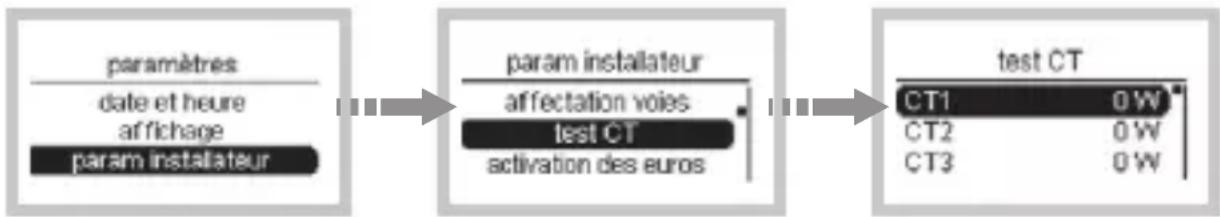

- Test pour vérier si les voies Elec (CT) sont bien raccordées

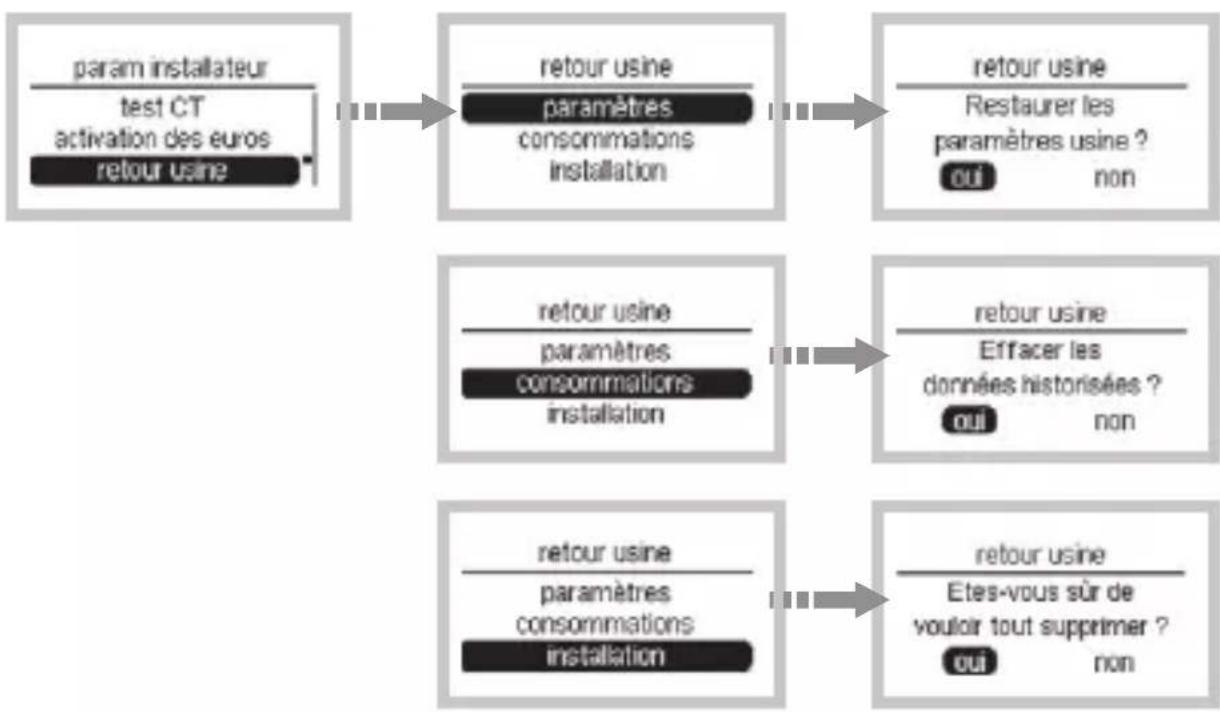

- Retour aux paramètres usine

Caractéristiques techniques

Fournisseur d'énergie Fournisseur d'énergie EK088 EC450 EK021

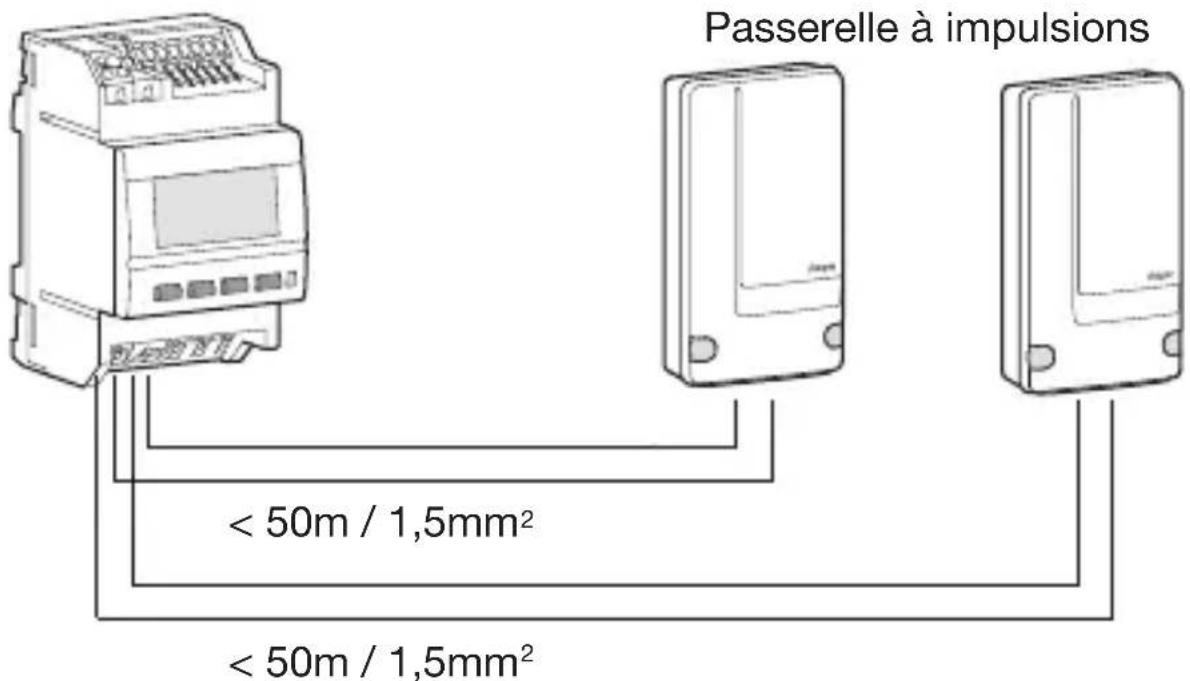

Passerelles à impulsions Sonde de température extérieure EK088 Concentrateur EC450 3x Tore EK021 2x Tore EK022 EC410

max Télé Info Client TIC = Fournisseur d'énergie EK088 EC450 EK021

WK32x EK028 EK02163A max EC410 Présentation du système et composants système7 Télé Info Client TIC = Télé Info Client TIC = Fournisseur d'énergie Fournisseur d'énergie EK088 EC450 EK021

Passerelles à impulsions Sonde de température extérieure EK088 Concentrateur EC450 3x Tore EK021 2x Tore EK022 EC410

63A max Télé Info Client TIC = Fournisseur d'énergie EK088 EC450 EK021

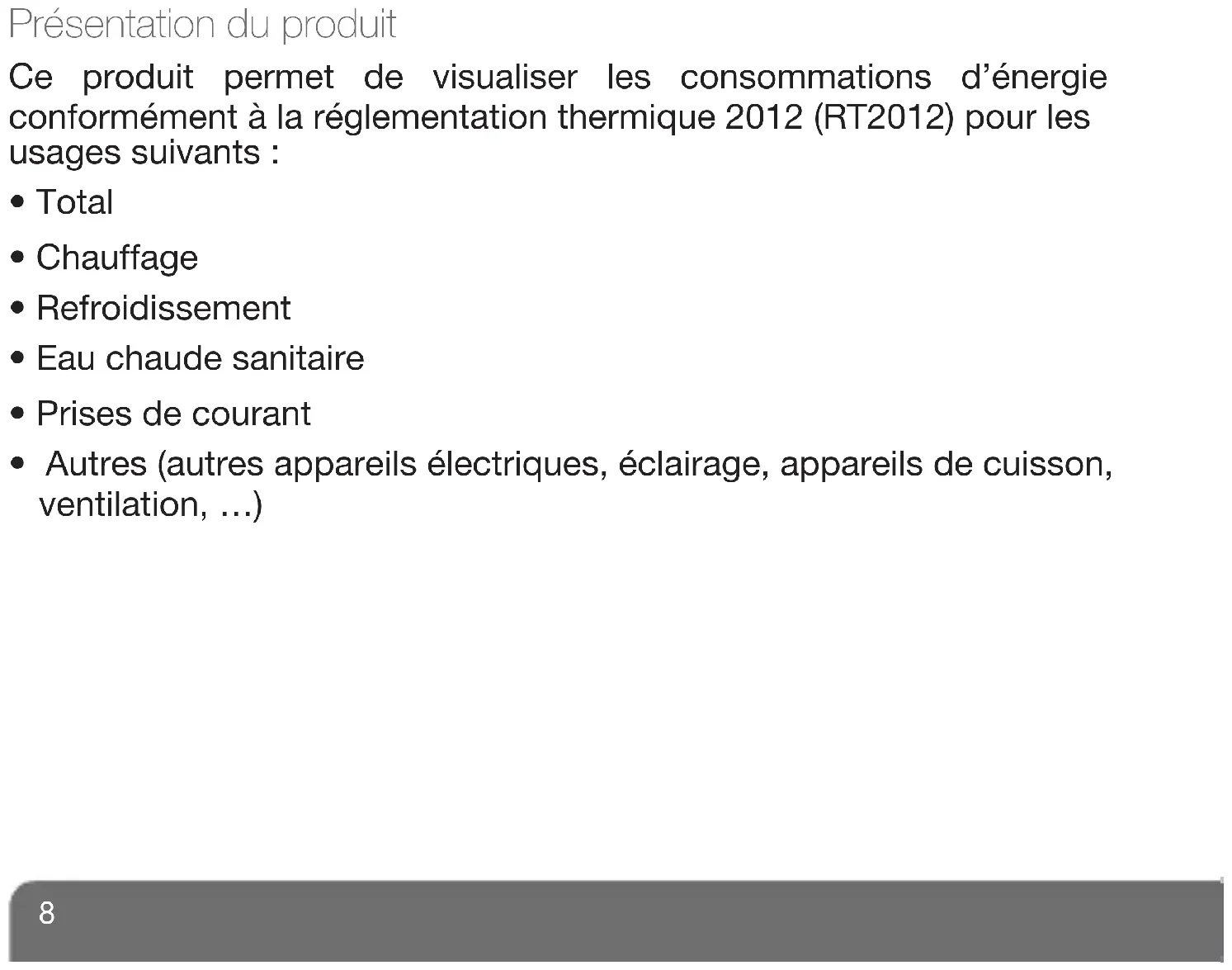

63A max EC4108 Présentation du produit Ce produit permet de visualiser les consommations d’énergie conformément à la réglementation thermique 2012 (RT2012) pour les usages suivants :

• Eau chaude sanitaire

• Autres (autres appareils électriques, éclairage, appareils de cuisson, ventilation, …)9 EC450 EC450 échelle : 50% TINF

A Alimentation du produit B Entrées de comptage par tores d’intensité (5x) C Ecran rétro-éclairé D Voyant télé-information E Boutons de navigation F Bouton Retour G Bouton OK (Validation de la sélection) H Bouton Bas / gauche I Bouton Haut / droite J Entrées bus pour boitier d’ambiance et/ou comptages à impulsion K Entrée sonde de température extérieure L Entrée télé-information A B

LKJ B10 Schémas de raccordement Avertissement L’appareil est à installer uniquement par un installateur électricien. Respectez les règles d’installation en vigueur dans le pays. Raccordement du concentrateur Toutes les bornes du boitier modulaire sont à connexion rapide sans outil (SanVis). Le boitier modulaire nécessite une alimentation électrique (bornes A). Les bornes J permettent de raccorder le boitier d’ambiance (EC410) et les passerelles à impulsions (EC041-EC042) au concentrateur EC450 via un bus non polarisé avec un câble de section 2 x 1.5 mm

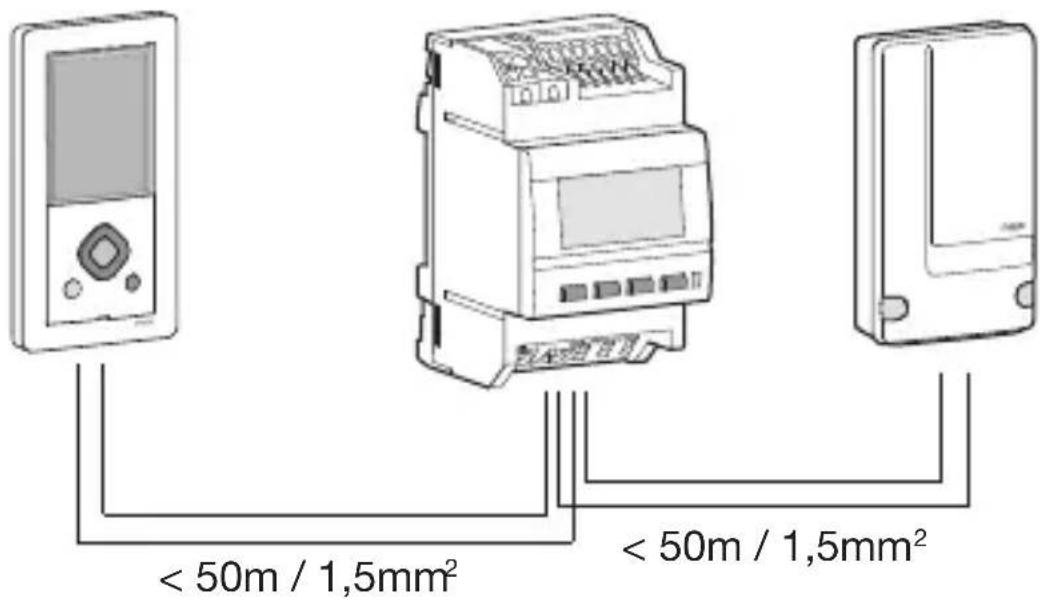

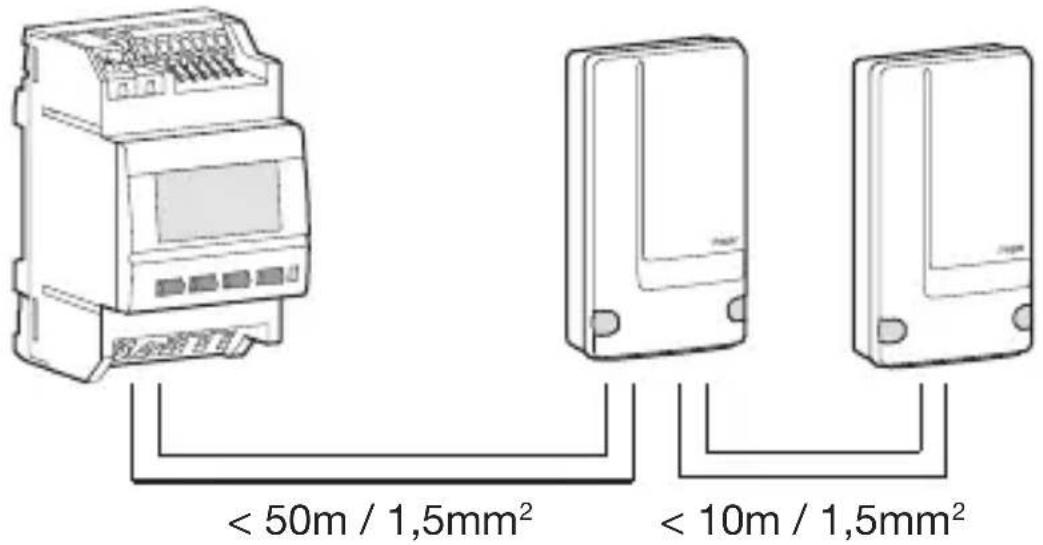

2 entrées bus identiques (bus 1 et bus 2) sont disponibles pour permettre de raccorder 2 produits simultanément. Les produits sont automatiquement identiés sur le bus. Attention : Il n’est possible de raccorder qu’un produit de référence identique au système (ex. : il est possible de raccorder un EC041 + un EC042 mais il n’est pas possible de raccorder 2 x un EC041).11 Les bornes L permettent de raccorder le bus de la télé-information client (TIC) du compteur d’abonné. Le raccordement est nécessaire pour la visualisation des consommations de l’usage «Autres» car celui- ci est réalisé par la soustraction des usages réglementaires mesurés à la consommation globale (report du compteur d’abonné). Les bornes K permettent de raccorder la sonde de température extérieure (EK088 en option). Les bornes B permettent de raccorder les transformateurs d’intensité pour la mesure de consommation électrique. Il est prévu de pouvoir raccorder un seul transformateur d’intensité par entrée. Le raccordement est non polarisé. Il est possible de câbler plusieurs entrées de comptage pour un même usage (ex : prises), celles-ci seront additionnées automatiquement quand le même usage sera conguré lors de la conguration de l’affectation des voies (cf chapitre «paramétrage» ).12 An de simplier le paramétrage du produit, celui-ci est conguré par défaut suivant le schéma ci-dessous : mais il est possible d’attribuer un autre usage à n’importe quelle voie, il faudra simplement veiller à attribuer la bonne voie lors de l’affectation des voies à la conguration (cf chapitre «affectation des voies de comptage») an d’en assurer l’afchage correct. Prises de courant Eau chaude sanitaire Chauffage

Configuration par défaut des entrées CT Prises de courant Eau chaude sanitaire Chauffage

Configuration par défaut des entrées CT13 Transformateurs d’intensité

Avertissement : Le câblage des transformateurs d’intensité doit

s’effectuer hors tension, ne pas passer de l dans les transformateurs d’intensité sans qu’ils soient raccorder à l’EC450 ou en court circuit, risque d’électrisation et de détérioration des transformateurs d’intensité. - Préconisations d’installation des transformateurs d’intensité EK022 et EK021 (livrés avec le kit EC453)14 Départ à mesurer Cordon de raccordement Mesure groupée Mesure unitaire EK021 EK022 Transformateurs d’intensité Pas de mixage entre produits de protection Vis/SanVis sur la même rangée.• Mesure des consommations en amont d’un groupe de disjoncteurs (ex : prises électriques...) jusqu’à 63.

• Compatible avec système Vis ou SanVis.

• Peut être monté directement après l’interrupteur différentiel ou entre 2 disjoncteurs.

• Cordon de raccordement : - longueur = 1m (sécable) - section = 2 x 0,5 mm² rigide, non polarisé

• Mesure d’une consommation unitaire (ex : eau chaude, chauffage...) jusqu’à 40A.

• Système de maintien sur câble.

• Cordon de raccordement : - longueur = 1m (sécable) - section = 2 x 0,5 mm² rigide, non polarisé

• Section câble à mesurer : 1 x 1,5 à 10 mm² / 2x 2,5 mm² Connectore EK021 Minitore EK022 échelle 50%

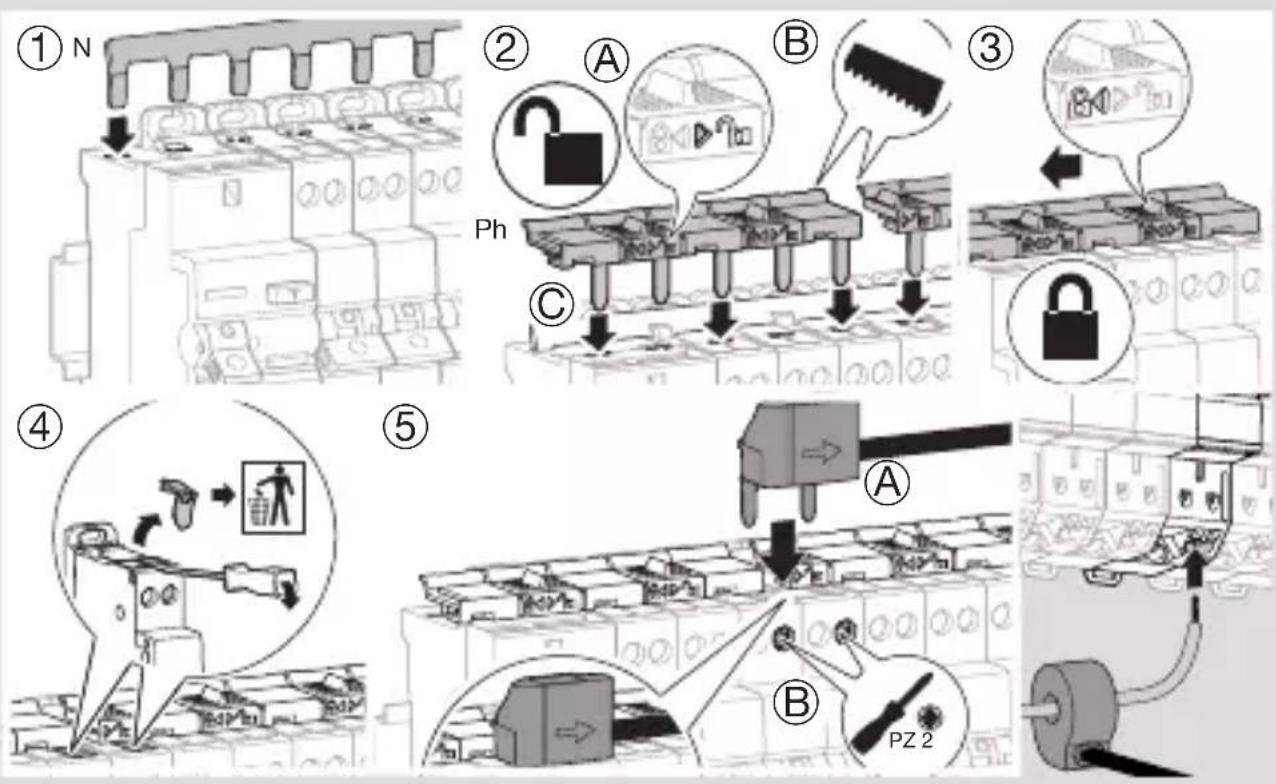

q16 Mise en œuvre Manipulation hors tension

Système à vis : barres de pontage KB163N-NG / KB163P-PG

Système SansVis : barres de pontage KBS763 / KBS763G

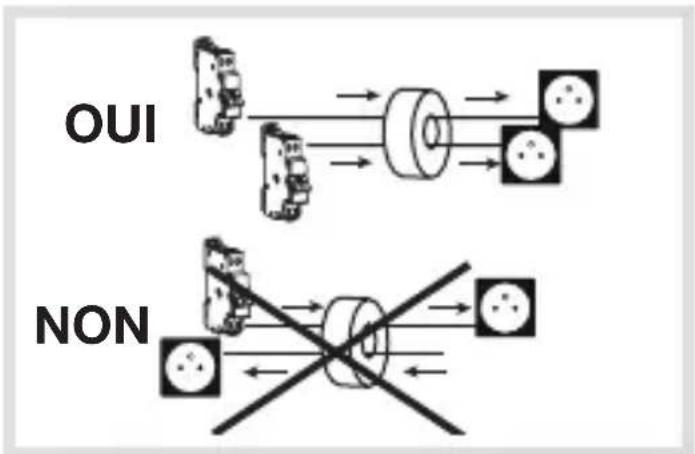

Préconisations d’installation du maxitore EK028 (livré en option) Chaque transformateur d’intensité (T.I.) EK028 peut compter une puissance jusqu’à 90 A. Pour compter les consommations de plusieurs conducteurs, il est possible de passer plusieurs ls dans un transformateur jusqu’à 12 ls 2.5 mm². Dans ce cas, veillez au sens de passage du conducteur dans le T.I. OUI NON Exemples de schémas de raccordements en fonction du type d’installations19 Boitier d’ambiance EC410 (optionnel) connectore EK021 minitore EK022

• L’ajout d’une passerelle d’impulsion EC041 permet de compter un autre usage supplémentaire comme la consommation d’eau froide Sonde de température EK088 (optionnel) Compteur EDF Tele-Info

CT1 CT2 CT3 CT4 CT5 D’autres usages électriques peuvent être mesurés, il suffit de paramétrer les voies en conséquence lors de la configuration

1) Installation type chauffage électrique non régulé20

2) Installation type PAC + ballon thermodynamique

• L’ajout d’une passerelle d’impulsion EC041 permet de compter un autre usage supplémentaire comme la consommation d’eau froide Sonde de température EK088 (optionnel) Compteur EDF Tele-Info tore EK021 tore EK028

• L’ajout d’une passerelle d’impulsion EC041 permet de compter un autre usage supplémentaire comme la consommation d’eau froide Sonde de température EK088 (optionnel) Compteur EDF Tele-Info

CT1 CT2 CT3 CT4 CT5 D’autres usages électriques peuvent être mesurés, il suffit de paramétrer les voies en conséquence lors de la configuration

PAC avec production d’ECS

• comptage d’un usage électrique spécifique supplémentaire possible

• L’ajout d’une passerelle d’impulsion EC041 permet de compter un autre usage supplémentaire comme la consommation d’eau froide

• L’ajout d’une passerelle d’impulsion EC041 permet de compter un autre usage supplémentaire comme la consommation d’eau froide Sonde de température EK088 (optionnel) Compteur EDF Tele-Info

CT1 CT2 CT3 CT4 CT5 Boitier d’ambiance EC410 (optionnel) ** Comptage d’un usage électrique spécifique supplémentaire possible

D’autres usages électriques peuvent être mesurés, il suffit de paramétrer les voies en conséquence lors de la configuration

connectore EK021 minitore EK022

3) Installation type PAC avec production d’eau chaude sanitaire intégrée22

Le système permet d’afcher soit la consommation mesurée cumulée chauffage + eau chaude sanitaire (ECS), soit la consommation de chauffage et ECS par poste. Dans ce cas, le concentrateur EC450 estimera la répartition entre le chauffage et l’ECS. La clef de répartition est congurable (cf chapitre «paramètre, clé de répartition ECS»).23

Chauffage Calorimètre Passerelle impulsion 1 voie EC041* Sonde de température EK088 (optionnel) Compteur EDF Tele-Info

• L’utilisation d’une passerelle impulsion 3 voies EC042 permet de compter un autre usage supplémentaire comme la consommation d’eau froide par exemple

• L’utilisation d’une passerelle impulsion 2 voies EC042 permet de compter un autre usage supplémentaire comme la consommation d’eau froide par exemple Sonde de température EK088 (optionnel) Compteur EDF Tele-Info

CT1 CT2 CT3 CT4 CT5 Boitier d’ambiance EC410 (optionnel) ** Comptage d’un usage électrique spécifique supplémentaire possible

Chauffage Calorimètre Passerelle impulsion 1 voie EC041* D’autres usages électriques peuvent être mesurés, il suffit de paramétrer les voies en conséquence lors de la configuration

EC450TINFNL13 230 V AC 50Hz75119131517191814201610 122468CT1CT2CT3CT4CT5 Boitier d’ambiance EC410 (optionnel) Compteur GAZ Chaudière double-service Calorimètre Passerelle impulsion 1 voie EC041* Sonde de température EK088 (optionnel) Compteur EDF Tele-Info D’autres usages électriques peuvent être mesurés, il suffit de paramétrer les voies en conséquence lors de la configuration.

• L’ajout d’une passerelle d’impulsion EC041 permet de compter un autre usage supplémentaire comme la consommation d’eau froide ECS Sonde de températur

EK088 (optionnel) Compteur EDF Tele-Info

CT1 CT2 CT3 CT4 CT5 Boitier d’ambiance EC410 (optionnel) ** Comptage d’un usage électrique spécifique supplémentaire possible

Compteur GAZ Débitmètre ou Calorimètre Passerelle impulsion 2 voies EC042* D’autres usages électriques peuvent être mesurés, il suffit de paramétrer les voies en conséquence lors de la configuration

• L’ajout d’une passerelle d’impulsion EC041 permet de

compter un autre usage supplémentaire comme la consommation d’eau froide

connectore EK02125 Le système permet d’afcher soit la consommation de chauffage et eau chaude sanitaire (ECS) mesurée par poste (tel que représenté sur le schéma ci-dessus) soit une estimation de la répartition entre chauffage et ECS sur la base de la consommation de gaz mesurée. Dans ce cas, il faut conserver uniquement le report du comptage gaz associé à une passerelle impulsions 1 voie EC041. Le concentrateur EC450 estimera la répartition entre le chauffage et l’ECS. La clef de répartition est congurable dans le paramètre (cf chapitre «clé de répartition ECS»).26

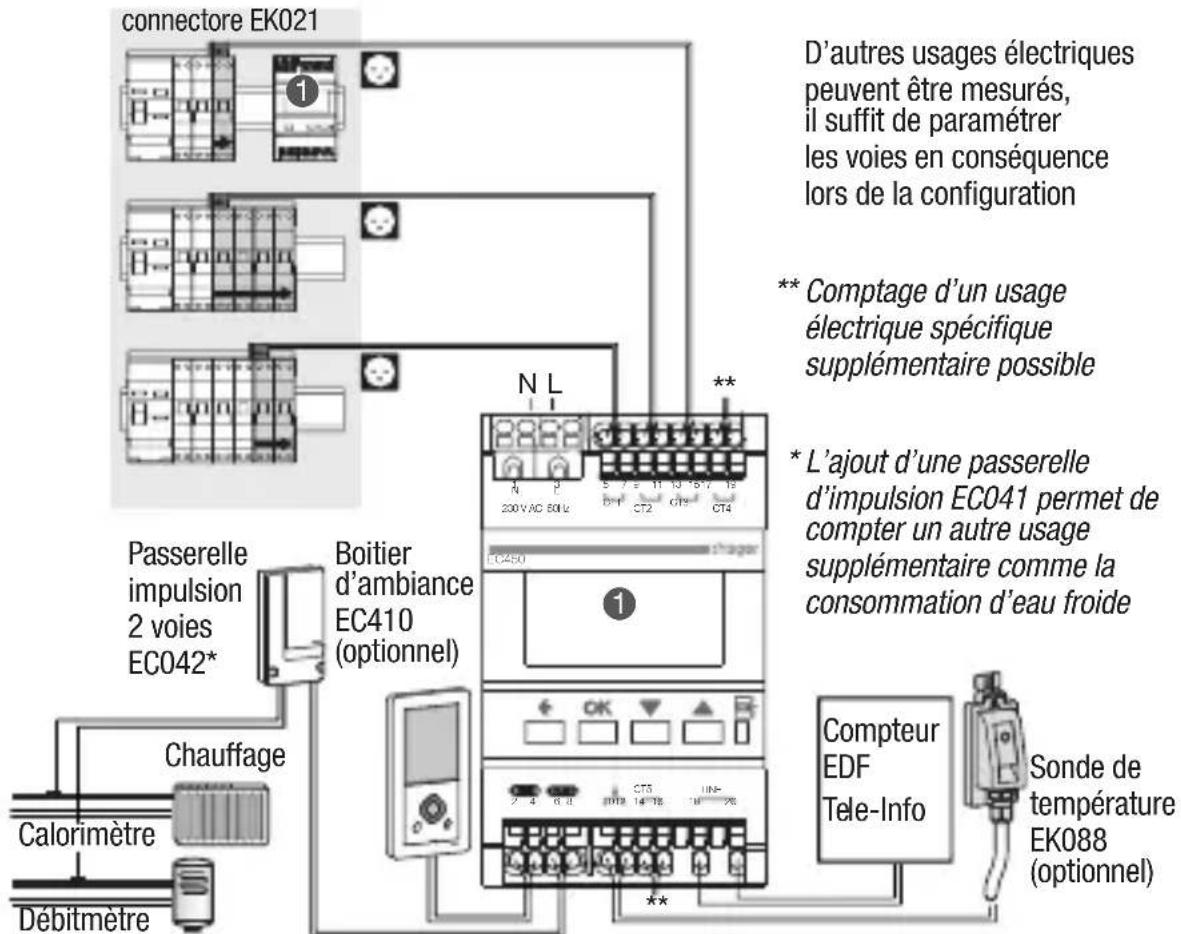

6) Installation type chauffage central collectif ou réseau de chaleur

EC450TINFNL13 230 V AC 50Hz75119131517191814201610 122468CT1CT2CT3CT4CT5 Boitier d’ambiance EC410 (optionnel) Débimètre ECS Passerelle impulsions 2 voies EC042 Sonde de température EK088 (optionnel) Compteur EDF Tele-Info D’autres usages électriques peuvent être mesurés, il suffit de paramétrer les voies en conséquence lors de la configuration. Chauffage Calorimètre Chauffage Débitmètre Sonde de température EK088 (optionnel) Compteur EDF Tele-Info

CT1 CT2 CT3 CT4 CT5 Boitier d’ambiance EC410 (optionnel) ** Comptage d’un usage électrique spécifique supplémentaire possible

Passerelle impulsion 2 voies EC042* D’autres usages électriques peuvent être mesurés, il suffit de paramétrer les voies en conséquence lors de la configuration

• L’ajout d’une passerelle d’impulsion EC041 permet de compter un autre usage supplémentaire comme la consommation d’eau froide Calorimètre

compléter (prises, chauffage, ECS, …)28 Paramétrages nécessaires à la mise en route Le paramétrage peut être effectué sur le boitier modulaire EC450 ou de façon encore plus conviviale sur le boitier d’ambiance EC410 lorsque cette option a été câblée (se référer à la notice de l’EC410 dans ce cas). Réglage initial de la date et de l’heure Lors de la mise en service du produit, l’écran propose directement, sans aller dans les paramètres de réglages, d’ajuster la date et l’heure.

• Appuyez sur les touches Haut ou Bas pour choisir le jour qui convient, puis sur la touche OK pour aller au champ suivant (mois, année puis heure).29 Affectation des voies de comptage Ce paramètre permet de dénir l’usage par entrée de comptage (électrique ou impulsion) en fonction du type d’installation. Le paramétrage a une inuence sur l’afchage des consommations. Cas A : La conguration de l’installation correspond à la conguration par défaut décrite ci-dessous. Prises de courant Eau chaude sanitaire Chauffage

Configuration par défaut des entrées CT Prises de courant Eau chaude sanitaire Chauffage

Configuration par défaut des entrées CT30 Vous pouvez quitter la conguration initiale par un appui sur la touche retour, puis en sélectionnant «n de conguration» dans le menu. Votre produit est fonctionnel. Cas B : La conguration de l’installation est différente de la conguration par défaut

1. Conguration des voies de comptage électrique

Il faut tout d’abord congurer les voies de comptage électriques qui diffèrent de la conguration initiale décrite ci-dessus. Chaque voie de comptage peut mesurer :

• un usage réglementé (chauffage, refroidissement, ECS, prises).

un usage spécique (éclairage, véhicule électrique…), celui-ci sera un compteur afché spéciquement mais restera également comptabilisé dans l’afchage de l’usage autre tel que déni dans la RT2012. ➟31

• une pompe à chaleur à plusieurs usages : o «pac chauff./refroid.» : cas des pompes à chaleur réversibles (la répartition chauff. Refroidissement se fait en fonction de la date de basculement paramétrable cf chapitre «paramètres utilisateurs»). o «pac chauff./ECS » : cas des pompes à chaleur chauffage + eau chaude sanitaire (la répartition chauffage / ECS se fait par une clef de répartition paramétrable cf chapitre «paramètres utilisateurs»). o «pac chauff./refroid./ECS » : cas des pompes à chaleur réversible avec production d’eau chaude sanitaire (la répartition chauff. Refroidissement se fait en fonction de la date de basculement paramétrable et la répartition chauffage / ECS se fait par une clef de répartition paramétrable cf chapitre «paramètres utilisateurs»). o «pac cumul» : cas des PAC à plusieurs fonctions dont la consommation globale de la PAC sera afchée pas de répartition par chauffage/refroidissement/ECS.

• une production d’énergie.32 Cas d’installation possibles pour la conguration des voies de comptage électriques uniquement Type d’installation Entrée CT1 Entrée CT2 Entrée CT3 Entrée CT4 Entrée CT5 Paramétrages complémentaires Chauffage électrique (effet joule non régulé ou PAC simple service) + ballon ECS (élec ou thermodynamique) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre ECS chauffage / PAC réversible + ballon ECS (élec ou thermodynamique) prises non utilisé ou prises ou autre non utilisé ou prises ou autre ECS PAC chauff./ refroid. Dates de chauff./refroid. (voir paramètres utilisateurs) PAC cumul / PAC 2 en 1 (chauffage + ECS) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre PAC chauff./ ECS clé de répartition ECS (voir paramètres utilisateurs) PAC cumul / PAC 3 en 1 (chauffage + refroidissement + ECS) prises non utilisé ou prises ou autre non utilisé ou prises ou autre non utilisé ou prises ou autre PAC chauff./ refroid./ECS Dates de chauff./refroid. + clé de répartition ECS (voir paramètres utilisateurs) PAC cumul / Poêle à bois + ballon ECS (élec ou thermodynamique) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre ECS non utilisé ou prises ou refroid. ou autre /33 Type d’installation Entrée CT1 Entrée CT2 Entrée CT3 Entrée CT4 Entrée CT5 Paramétrages complémentaires Chauffage électrique (effet joule non régulé ou PAC simple service) + ballon ECS (élec ou thermodynamique) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre ECS chauffage / PAC réversible + ballon ECS (élec ou thermodynamique) prises non utilisé ou prises ou autre non utilisé ou prises ou autre ECS PAC chauff./ refroid. Dates de chauff./refroid. (voir paramètres utilisateurs) PAC cumul / PAC 2 en 1 (chauffage + ECS) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre PAC chauff./ ECS clé de répartition ECS (voir paramètres utilisateurs) PAC cumul / PAC 3 en 1 (chauffage + refroidissement + ECS) prises non utilisé ou prises ou autre non utilisé ou prises ou autre non utilisé ou prises ou autre PAC chauff./ refroid./ECS Dates de chauff./refroid. + clé de répartition ECS (voir paramètres utilisateurs) PAC cumul / Poêle à bois + ballon ECS (élec ou thermodynamique) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre ECS non utilisé ou prises ou refroid. ou autre

L’usage pré-conguré est indiqué en gras dans le tableau34 Exemple d’affectation PAC réversible sur voie «Elec CT5»

• Sélectionnez elec CT5 et validez avec la touche Ok.

• Sélectionnez pac chauff./refroid. et validez avec la touche Ok. ➟35 Exemple d’affectation de l’ensemble prises rez de chaussée sur voie «elec CT1» (cas avec option boitier d’ambiance EC410).

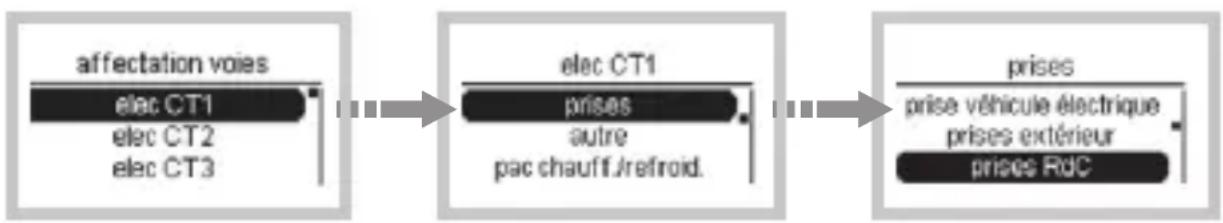

• Lorsqu’un boitier d’ambiance EC410 est installé en option, il est possible de nommer chaque voie de comptage électrique individuellement et de visualiser la consommation de cette voie sur le boitier d’ambiance EC410.

• Sélectionnez elec CT1 et validez avec la touche Ok.

• Sélectionnez prises et validez avec la touche Ok.

• Sélectionnez prises RdC et validez avec la touche Ok. (Ce menu est visible si un boitier d’ambiance EC410 est raccordé en option) ➟ ➟36

2. Conguration des voies de comptage non électriques

(impulsionnelles) Pour répondre à tous les types d’installation, l’EC450 permet de reporter les mesures de compteurs à sortie impulsionnelle de différents uides ou énergies : chauffage, ECS, gaz, eau froide. Pour cela, il faut qu’au moins une passerelle à impulsion (EC041 ou/et EC042) soit raccordée à l’EC450 via le bus. Dans le menu affectation des voies :

• «EC041 (1/1)» correspond à la conguration de la voie de comptage de l’EC041.

• «EC042 (1/2)» correspond à la conguration de la voie de comptage 1 de l’EC042.

• «EC042 (2/2)» correspond à la conguration de la voie de comptage 2 de l’EC042. Chaque voie peut reporter un comptage impulsionnel au choix :

• «Chauff kWh» : report de comptage de consommation de chauffage mesurée par calorimètre.37

» : report de comptage de consommation de chauffage mesurée par débitmètre. An d’afcher une valeur en kWh, l’EC450 réalise la conversion de m

en kWh sur la base d’un paramètre réglable de différence de température entre le départ et le retour chauffage conguré à 20°C par défaut (cf chapitre «paramètres utilisateurs»).

• «ECS kWh» : report de comptage de consommation d’eau chaude sanitaire mesurée par calorimètre.

» : report de comptage de consommation d’eau chaude sanitaire mesurée par débitmètre. An d’afcher une valeur en kWh, l’EC450 réalise la conversion de m

en kWh sur la base d’un paramètre réglable de différence de température entre la t° eau froide congurée à 10°C par défaut et la t° eau chaude congurée à 45°C (cf chapitre «paramétrage»).

• «Eau froide» : report de comptage de consommation d’eau froide mesuré par un débitmètre (afchage en m

• «Gaz chauff.» : report de comptage de consommation de chauffage mesurée en m

gaz dans le cas où le gaz est utilisé uniquement pour le chauffage. An d’afcher une valeur en kWh, l’EC450 réalise la conversion de m

que vous trouverez sur votre facture, ce coefcient38 est 10.97 kWh/ m

par défaut et peut être modié (cf chapitre «paramètres utilisateurs»).

• «Gaz ECS» : report de comptage de consommation d’ECS mesurée en m

gaz dans le cas où le gaz est utilisé uniquement pour l’ECS. An d’afcher une valeur en kWh, l’EC450 réalise la conversion de

que vous trouverez sur la facture de gaz, ce coefcient est 10.97 kWh/ m

par défaut et peut être modié (cf chapitre «paramétrage»).

• «Gaz chauff./ECS» : report de comptage de consommation de chauffage/ECS mesurée en m

gaz dans le cas d’une chaudière double service. Pour différencier les consommations de chauffage et d’ECS dans ce cas, il y a 2 solutions possibles : o L’ajout d’un compteur supplémentaire sur l’ECS (ECS kWh ou ECS m

) an d’en soustraire la consommation du total et ainsi calculer la consommation de chauffage. o L’utilisation d’une clé de répartition ECS si on ne souhaite qu’une estimation des consommations. An d’afcher une valeur en kWh, l’EC450 réalise la conversion de m

que39 vous trouverez sur la facture de gaz, ce coefcient est 10.97 kWh/m

par défaut et peut être modié (cf chapitre «paramétrage»).

gaz dans le cas d’une chaudière double service. La consommation globale de la chaudière sera afchée pas de répartition par chauffage/ECS. An d’afcher une valeur en kWh, l’EC450 réalise la conversion de m

que vous trouverez sur la facture de gaz, ce coefcient est 10.97 kWh/ m

par défaut et peut être modié (cf chapitre «paramétrage»). Pour chaque voie de comptage affectée, il conviendra d’indiquer le poids et l’unité des impulsions et l’index du compteur an de garantir l’exactitude des informations afchés sur le produit. Pour cela, il faut procéder comme décrit ci-dessous : Conversion des impulsions et des unités de mesure Ce paramètre est utilisé pour dénir le poids de conversion entre l’impulsion et l’unité de mesure (kWh ou m

), ces données sont disponibles sur le compteur ou sur la notice de celui-ci.40 Exemple d’affectation de «EC041(1/1)» sur voie «gaz ECS»

• Sélectionnez EC041(1/1) et validez avec la touche Ok.

• Sélectionnez gaz ECS et validez avec la touche Ok.

• Régler les valeurs avec les touches Haut ou Bas et validez avec la touche Ok. Conguration de l’index compteur Ce paramètre est utilisé pour congurer l’index du compteur pour une voie déterminée, il s’agit de reporter l’index du compteur qui est indiqué sur celui-ci. ➟ ➟41 Exemple d’affectation de «EC041(1/1)» sur voie «eau froide»

• Depuis paramètre installateur, sélectionnez affectation voies et validez avec la touche Ok.

• Sélectionnez EC041(1/1) et validez avec la touche Ok.

• Sélectionnez eau froide et validez avec la touche Ok.

• Régler les valeurs (poids des impulsions en m

ou litres) avec les touches Haut ou Bas et validez avec la touche Ok.

➟42 Cas d’installation possibles pour la conguration des voies de comptage non électrique L’usage pré-conguré est indiqué en gras dans le tableau Type d’installation Entrée CT1 Entrée CT2 Entrée CT3 Entrée CT4 Entrée CT5 Chauffage gaz + ballon ECS (élec ou thermodynamique) (installation schéma 4) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre ECS non utilisé ou prises ou refroid. ou autre Chaudière double service avec afchage par usage (installation schéma 5) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre Chaudière double service avec afchage cumulé (installation schéma 5) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre Réseau de chaleur (installation schéma 6) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre Poêle à bois + chauffe-eau gaz prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre43 Type d’installation Entrée CT1 Entrée CT2 Entrée CT3 Entrée CT4 Entrée CT5 Chauffage gaz + ballon ECS (élec ou thermodynamique) (installation schéma 4) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre ECS non utilisé ou prises ou refroid. ou autre Chaudière double service avec afchage par usage (installation schéma 5) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre Chaudière double service avec afchage cumulé (installation schéma 5) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre Réseau de chaleur (installation schéma 6) prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre Poêle à bois + chauffe-eau gaz prises non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre non utilisé ou prises ou refroid. ou autre44 Type d’installation EC041 1/1 Param. complémentaires EC042 1/2 Param. complémentaires EC042 2/2 Param. complémentaires Chauffage gaz + ballon ECS (élec ou thermodynamique) (schéma 4) gaz chauff. coef. conv. PCI gaz en kWh/

et rendement chaudière (voir param. utilisateurs) non utilisé ou gaz chauff. ou chauff. kWh ou chauff. m

ou eau froide suivant sélection non utilisé ou gaz chauff.ou chauff. kWh ou chauff. m

ou eau froide suivant sélection chauff. kWh / chauff. m

Diff. temp. départ/retour (voir param. utilisateurs) Chaudière double service avec afchage par usage (schéma 5) non utilisé ou eau froide / gaz chauff/ECS coef. conv. PCI gaz en kWh/

et rendement chaudière (voir param. utilisateurs ECS kWh / ECS m

Température eau froide et eau chaude (voir param utilisateurs) Chaudière double service avec afchage cumulé (schéma 5) gaz cumul Coef. conv. PCI gaz en kWh/m

(voir param. utilisateurs) non utilisé ou gaz cumul.ou gaz chauff. /ECS ou eau froide suivant sélection non utilisé ou gaz cumul.ou gaz chauff. /ECS ou eau froide suivant sélection Réseau de chaleur (schéma 6) non utilisé ou eau froide / chauff. kWh / ECS kWh / ECS m

Température eau froide et eau chaude (voir param utilisateurs) chauff. m

Diff. temp. départ/retour (voir param. utilisateurs) ECS kWh / ECS m

Température eau froide et eau chaude (voir param utilisateurs) Poêle à bois + chauffe-eau gaz gaz ECS Coef. conv. PCI gaz en kWh/

et rendement chauffe-eau gaz (voir param. utilisateurs) non utilisé ou gaz ECS ou eau froide suivant sélection non utilisé ou gaz ECS ou eau froide suivant sélection45 Type d’installation EC041 1/1 Param. complémentaires EC042 1/2 Param. complémentaires EC042 2/2 Param. complémentaires Chauffage gaz + ballon ECS (élec ou thermodynamique) (schéma 4) gaz chauff. coef. conv. PCI gaz en kWh/

et rendement chaudière (voir param. utilisateurs) non utilisé ou gaz chauff. ou chauff. kWh ou chauff. m

ou eau froide suivant sélection non utilisé ou gaz chauff.ou chauff. kWh ou chauff. m

ou eau froide suivant sélection chauff. kWh / chauff. m

Diff. temp. départ/retour (voir param. utilisateurs) Chaudière double service avec afchage par usage (schéma 5) non utilisé ou eau froide / gaz chauff/ECS coef. conv. PCI gaz en kWh/

et rendement chaudière (voir param. utilisateurs ECS kWh / ECS m

Température eau froide et eau chaude (voir param utilisateurs) Chaudière double service avec afchage cumulé (schéma 5) gaz cumul Coef. conv. PCI gaz en kWh/m

(voir param. utilisateurs) non utilisé ou gaz cumul.ou gaz chauff. /ECS ou eau froide suivant sélection non utilisé ou gaz cumul.ou gaz chauff. /ECS ou eau froide suivant sélection Réseau de chaleur (schéma 6) non utilisé ou eau froide / chauff. kWh / ECS kWh / ECS m

Température eau froide et eau chaude (voir param utilisateurs) chauff. m

Diff. temp. départ/retour (voir param. utilisateurs) ECS kWh / ECS m

Température eau froide et eau chaude (voir param utilisateurs) Poêle à bois + chauffe-eau gaz gaz ECS Coef. conv. PCI gaz en kWh/

et rendement chauffe-eau gaz (voir param. utilisateurs) non utilisé ou gaz ECS ou eau froide suivant sélection non utilisé ou gaz ECS ou eau froide suivant sélection46 Modification des paramètres La modication des paramètres se fait dans le menu paramètres installateur. Accès aux paramètres installateur

• Pour accéder aux paramètres installateur, appuyer sur les touches Haut ou Bas jusqu’à l’écran «menu» et valider avec la touche OK.

• A partir de l’écran menu, sélectionnez paramètres puis effectuez un appui long sur la touche OK jusqu’à ce que vous voyiez s’afcher le menu param installateur.

• Sélectionnez param installateur et validez avec la touche OK.

➟47 Test pour vérier si les voies Elec (CT) sont bien raccordées Le produit permet de visualiser la puissance sur les différentes voies CT1 à CT5 pour permettre de vérier que les bons usages y sont raccordés. Pour accéder à cette fonction :

• Depuis param installateur, sélectionnez test CT et validez avec la touche OK. Activation des euros L’activation des euros est par défaut. Si vous ne souhaitez pas pouvoir afcher les euros sur le concentrateur ou sur l’afcheur en ambiance :

• Depuis param installateur, sélectionnez activation des euros et validez avec la touche OK.

• Sélectionnez Non et validez avec la touche OK. ➟ ➟48 Note : L’accès au menu «afchage des euros» pour l’utilisateur sera désactivé. Retour aux paramètres usine Vous pouvez effacer tout ou partie des paramètres et valeurs enregistrés :

• Suppression des paramètres utilisateurs et installateurs sauf l’affectation des voies [valeur paramètres].

• Suppression des informations et des valeurs historisées des consommations [valeur consommations].

• Suppression des paramètres et des consommations de tous les produits [valeur installation]. ➟ ➟49

Si vous souhaitez retourner aux paramètres d’usine :

• Depuis param installateur, sélectionnez retour usine et validez avec la touche OK.

• Sélectionnez paramètres ou consommations ou installation et validez avec la touche OK.

• Sélectionnez Oui et validez avec la touche OK.50 Informations En cas de SAV, vous pouvez consulter :

• La version du EC450 carte supérieure

• La version du EC450 carte inférieure

• La version du boitier d’ambiance EC410 si connecté

• La version des passerelles d’impulsions EC041 et EC042 si connecté

• La version de chaque produit connecté au bus (IP passerelle, etc...)

• Le numéro SAP du EC450

• Le numéro de série du EC450

• Depuis param installateur, sélectionnez informations et validez avec la touche OK pour visualiser les informations. Pour sortir du menu, appuyer sur la touche Retour.51

➟52 Messages d’alerte Descriptions Actions Produit manquant Une passerelle (EC041 ou EC042) est affectée mais la passerelle n’est pas détectée par le système. Vérier la connexion entre le bus et le produit. Plusieurs produits Plusieurs produits identiques sont présents dans le système Déconnecter un ou plusieurs produits de la même référence Perte connexion télé-info La connexion "Télé-information" est perdue (> à 5 mn) Vérier la connexion entre le compteur et le concentrateur Trop passerelles 1 voie Trop de produits EC041 sont connectés sur le système. Le système est prévu pour accueillir un EC041 max. Déconnecter le ou les passerelles EC041 supplémentaires. Trop passerelles 2 voies Trop de produits EC042 sont connectés sur le système. Le système est prévu pour accueillir un EC042 max. Déconnecter le ou les passerelles EC042 supplémentaires. Trop produits sur le bus 5 produits max. peuvent être connectés sur le système Déconnecter le ou les produits supplémentaires. Trop produits similaires Cette alerte est afchée si plusieurs produits d’une même référence sont détectés sur le système. Déconnecter le ou les produits supplémentaires. Perte secteur L’alimentation est perdue (> à 2 min) Vérier l’heure du système. Perte de la sonde de T° Le système ne détecte plus la sonde de température. Vérier la connexion entre la sonde et le concentrateur. Si le problème persiste, remplacer la sonde. Problème sonde de T° Un problème est détecté sur la sonde de température. Vérier la connexion entre la sonde et le concentrateur. Si le problème persiste, remplacer la sonde. Alertes Le produit fait le diagnostique du système et émet des alertes dans les cas suivants53 Messages d’alerte Descriptions Actions Produit manquant Une passerelle (EC041 ou EC042) est affectée mais la passerelle n’est pas détectée par le système. Vérier la connexion entre le bus et le produit. Plusieurs produits Plusieurs produits identiques sont présents dans le système Déconnecter un ou plusieurs produits de la même référence Perte connexion télé-info La connexion "Télé-information" est perdue (> à 5 mn) Vérier la connexion entre le compteur et le concentrateur Trop passerelles 1 voie Trop de produits EC041 sont connectés sur le système. Le système est prévu pour accueillir un EC041 max. Déconnecter le ou les passerelles EC041 supplémentaires. Trop passerelles 2 voies Trop de produits EC042 sont connectés sur le système. Le système est prévu pour accueillir un EC042 max. Déconnecter le ou les passerelles EC042 supplémentaires. Trop produits sur le bus 5 produits max. peuvent être connectés sur le système Déconnecter le ou les produits supplémentaires. Trop produits similaires Cette alerte est afchée si plusieurs produits d’une même référence sont détectés sur le système. Déconnecter le ou les produits supplémentaires. Perte secteur L’alimentation est perdue (> à 2 min) Vérier l’heure du système. Perte de la sonde de T° Le système ne détecte plus la sonde de température. Vérier la connexion entre la sonde et le concentrateur. Si le problème persiste, remplacer la sonde. Problème sonde de T° Un problème est détecté sur la sonde de température. Vérier la connexion entre la sonde et le concentrateur. Si le problème persiste, remplacer la sonde.54 Lorsqu’une alerte est détectée, un pictogramme «attention» est afché sur l’écran. Si vous souhaitez visualiser l’alerte :

• Appuyer sur les touches Haut ou Bas jusqu’à l’écran «menu» et valider avec la touche OK.

• Sélectionnez alertes et validez avec la touche OK pour visualiser l’alerte. ➟55 Lorsque l’alerte est résolue, si vous souhaitez effacer l’alerte :

• Appuyer sur la touche retour.

• Sélectionnez effacer les alertes et valider avec la touche OK.

• Sélectionnez oui et valider avec la touche OK. « ! » Indique que l’alerte est active et qu’une action est nécessaire (cf tableau des alertes en page précédente)

➟56 Changement de produit Concentrateur En cas de remplacement du concentrateur EC450, toutes les congurations, les paramètres et les consommations sont perdus. Passerelle impulsion En cas de remplacement d’une passerelle EC04x par la même passerelle, toutes les consommations sont conservées. En cas de remplacement d’une passerelle EC041(une voie) par une passerelle EC042 (2 voies), l’installateur doit désactiver l’EC041 et congurer une EC042. Toutes les consommations sont perdues. Que faire si … ? Le voyant TIC clignote

• Vérier que le branchement est bien effectué.

• Vérier que la TIC a bien été congurée sur le compteur électrique (contacter le distributeur d’électricité). L’afcheur du concentrateur est éteint

• La panne peut provenir d’un défaut d’alimentation.57

Vériez le disjoncteur, remettez sous tension ou appelez votre électricien. Les valeurs n’apparaissent pas

• Vériez le paramétrage ou le câblage. Les valeurs apparaissent sous le format - - ou -- ou --,-

• La période d’acquisition n’est pas révolue. Les valeurs sont fausses

• Vériez que la télé-info est bien raccordée et activée.

• Vériez le raccordement des transformateurs d’intensité.

• Vérier l’affectation des voies (paramètres, clés de répartition, …).58 Caractéristiques techniques

• Alimentation : 230 V + 10% - 15% 50 Hz

• Consommation (bus non connecté) : 1 W à 230 V

• Consommation (bus connecté avec 5 voies) : 3 W à 230 V

• Précision de l’horloge : 1 sec. / 24 h à 25°C en sortie d’usine

• Ecran : LCD matriciel 132 x 65 pixels

• Encombrement : 89.8 x 53.8 x 65 mm

• Classe d’isolation : II

• Température de fonctionnement : -5°C à +45°C

• Température de stockage : -20°C à +60°C

• Humidité relative : 93% à +40°C

• Altitude maximale d’utilisation : 2000 m59 Longueurs maximales et sections de câbles pour le raccordement Fonction Général Tores d’intensité BUS Capteur de température extérieur TIC EDF Nom N L CT1 à CT5 Section de câble (mm

1,5 - 2,5 1,5 - 2,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,2 Rigide/souple (Monobrin/ Multibrin) Rigide Souple Rigide Souple Rigide Rigide Rigide Rigide Longueur de dénudage (mm)

Nombres de câbles par terminal

Longueur max. de câble (m)

Cas du raccordement du bus avec un afcheur EC410 + une passerelle à impulsions (EC041 ou EC042) < 50m / 1,5mm

Boîtier d’ambiance Concentrateur Passerelle à impulsions61 Cas du raccordement du bus avec 2 passerelles à impulsions EC041 + EC042 (avec ou sans afcheur EC410)

• En série < 10m / 1,5mm

Concentrateur Passerelle à impulsions62

Concentrateur Passerelle à impulsions63 Comment éliminer ce produit ? (déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en n de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit an qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.64 Guide de l’utilisateur Présentation du produit .............................................................................................. 66 Ecran d’accueil

Visualisation des consommations

- Réglage initial de la date et de l’heure via le menu Paramètres

- Changement automatique été / hiver

- Période de référence

- Intensité du rétroéclairage

- Allumage du rétroéclairage

- Modication du tarif du kWh électrique

- Paramétrage des voies non électriques (impulsionnelles)

- Paramétrage de la clé de répartition ECS

- Paramétrage des dates chauffage / refroidissement

Présentation du produit Ce produit permet de visualiser sur la période courante de votre choix (jour, mois, année) vos consommations ou production d’énergie ou uides pour les usages suivants :

• Refroidissement / climatisation

• Eau chaude sanitaire

• Autres (autres appareils électriques, éclairage, appareils de cuisson, ventilation, …)

• Production d’électricité (photovoltaïque, micro cogénération, …)

• Chaudière gaz Selon la conguration de votre installation, tout ou partie de ces usages sera disponible.67 Par ailleurs, il permet de disposer de l’heure, de la date, de la température extérieure (si une sonde est raccordée au boitier modulaire) et du tarif électrique en cours et à venir avec l’heure de basculement. Les consommations sont fournies en kWh. Elles peuvent aussi être fournies en € selon le paramétrage réalisé par l’installateur. EC450 EC450 échelle : 50% A Ecran B Boutons de navigation C Bouton Retour D Bouton OK (validation de la sélection) E Bouton Bas / gauche F Bouton Haut / droite G Voyant télé-information FEDC

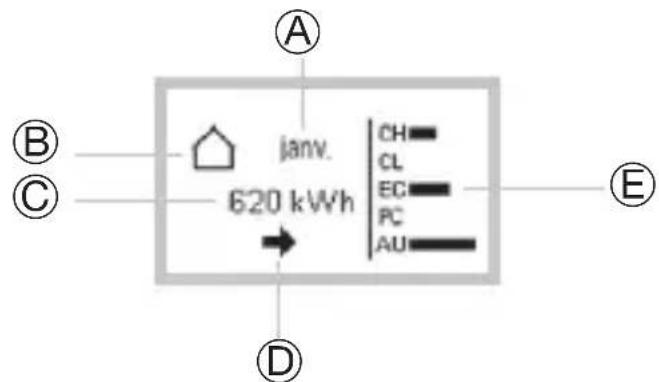

A68 Ecran d’accueil L’écran d’accueil vous informe de votre consommation tous usages électriques confondus. A. Période : La période visualisation de la consommation courante des compteurs est paramétrable pour disposer d’une information journalière, mensuelle ou annuelle. La consommation courante est comparée à un historique : - le jour précédent pour une consommation journalière - le mois précédent pour une consommation mensuelle - l’année précédente pour une consommation annuelle Pour dénir la période de visualisation, se référer au chapitre «période de référence».

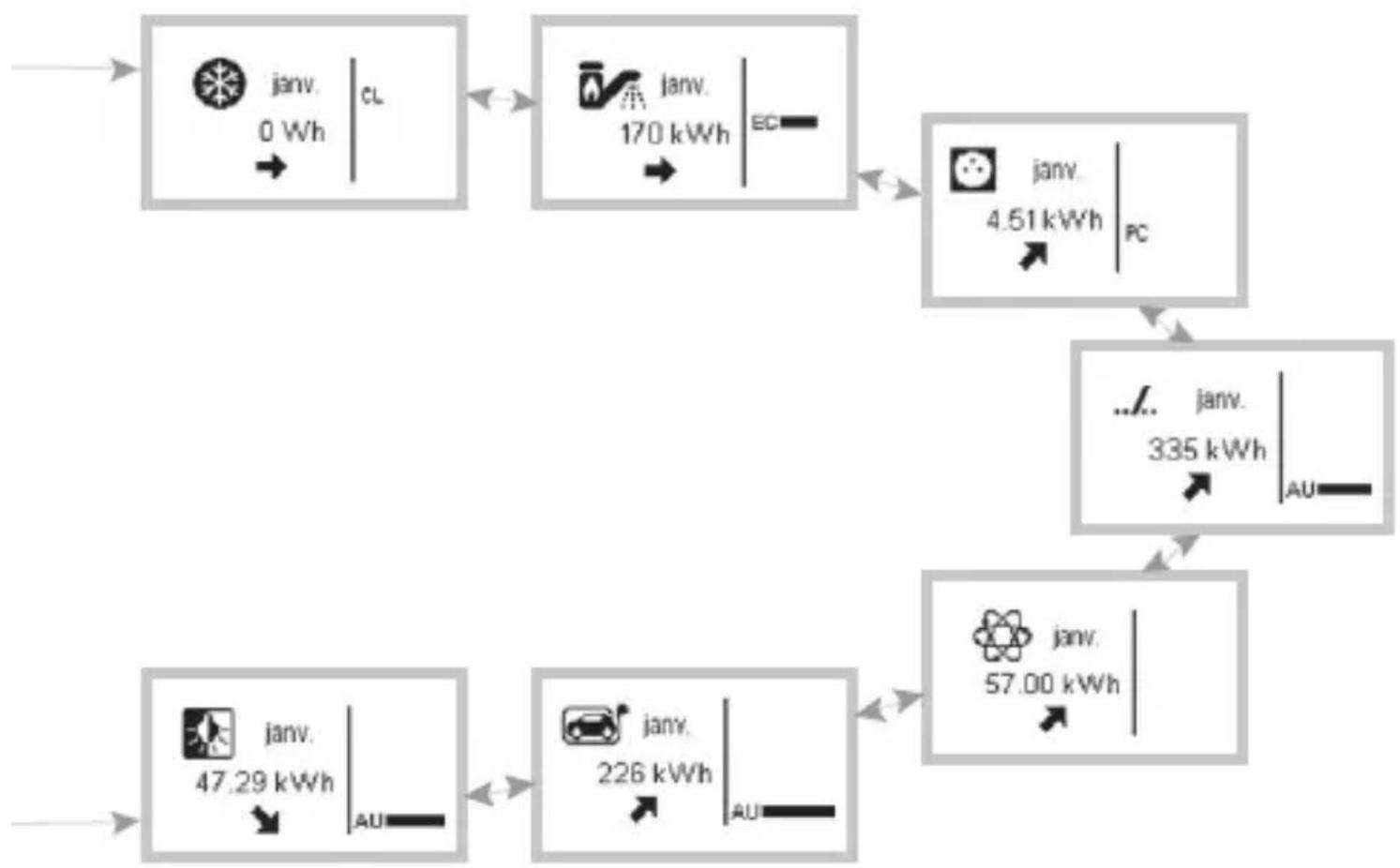

A69 B. Usages : pour chaque compteur existe un compteur accessible depuis la page d’accueil (total, chauffage, refroidissement, eau chaude sanitaire, …), un appui sur la touche bas permet de naviguer et découvrir d’autres compteurs. C. Consommation par période : Pour chaque usage, vous avez accès aux consommations en kWh ou € selon la conguration choisie par jour, mois, année en fonction de la période indiquée en A. D. Tendance : La tendance reète l’évolution de la consommation par rapport à la période précédente. La tendance est représentée par une èche. La comparaison est toujours réalisée par rapport à la période précédente ramenée au même moment. Lorsque la èche : - monte, la consommation courante est supérieure à celle de la période précédente. - descend, la consommation courante est inférieure à celle de la période précédente. - est horizontale, la consommation courante est égale à celle de la période précédente.70 A la mise en service ou après un retour usine du produit, les valeurs de consommation des périodes précédentes (jour précédent, mois précédent et année précédente) n’existant pas, la tendance ne pourra s’afcher qu’après écoulement d’une première période. E. Comparaison : Comparaison en % des consommations par poste représenté par un diagramme à barres (CH : chauffage / CL : refroidissement / EC : eau chaude / PC : prises / AU : autres). Ecran d’information A partir de l’écran d’accueil, vous pouvez accéder à l’écran d’information en appuyant une fois sur le bouton haut (i). A Date B Heure C Tarif en cours et à venir D Température extérieure (si une sonde de température est raccordée)

A71 Tarif en cours et à venir Pour les abonnés ayant souscrit un abonnement HP / HC (heures pleines, heures creuses), Tempo ou EJP (effacement jour de pointe), chaque compteur et la page d’accueil donne en temps réel le tarif en cours, le tarif à venir et l’heure à laquelle le changement de tarif aura lieu. L’heure à laquelle le changement de tarif aura lieu peut être paramétrée en compte à rebours ou être désactivée. Pour modier cet afchage, se référer au chapitre «prochain tarif». Exemple pour un tarif HP/HC Le tarif en cours est HP. Le tarif à venir est HC à 15h10. (exemple)72 Exemple pour un tarif Tempo Le tarif en cours est HC rouge. Le tarif à venir est HP rouge à 16h18 (exemple). Lorsqu’un changement de couleur est prévu le lendemain par le fournisseur d’énergie, la couleur est afchée dès 20h00 (cette horaire peut diverger en fonction de la mise à disposition de l’information par ERDF). L’information disparaît avec le tarif suivant. Exemple pour un tarif EJP Le tarif en cours est de base.73 Le tarif en cours est EJP. Le tarif à venir est EJP à 12h48 (exemple). Le préavis est fourni par EdF 30 minutes avant le basculement en tarif EJP. Visualisation des consommations Pour chaque usage, il existe un compteur accessible depuis l’écran d’accueil. Un appui sur les touches Haut ou Bas permet de naviguer de compteur en compteur comme décrit ci-après. (Les vues sont présentent sur votre produit en fonction de votre conguration d’installation).74

ou7576 Paramétrage Réglage initial de la date et de l’heure via le menu Paramètres

• A partir de l’écran menu, sélectionnez paramètres et validez avec la touche Ok.

• Sélectionnez date et heure et validez avec la touche Ok.

• Sélectionnez date / heure et validez avec la touche Ok.

• Appuyez sur les touches Haut ou Bas pour choisir le jour qui convient, puis sur la touche OK pour aller au champ suivant (mois, année puis heure et minutes).

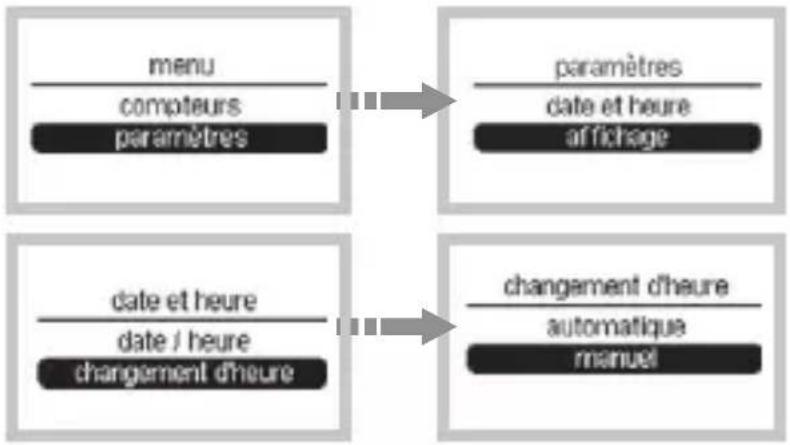

➟77 Changement automatique été / hiver Le changement d’heure peut être en mode :

• Manuel. Si vous souhaitez changer le mode (par défaut en mode automatique) :

• A partir de l’écran menu, sélectionnez paramètres et validez avec la touche Ok.

• Sélectionnez date et heure et validez avec la touche Ok.

• Sélectionnez changement d’heure et validez avec la touche Ok.

• Sélectionnez le mode de fonctionnement souhaité.

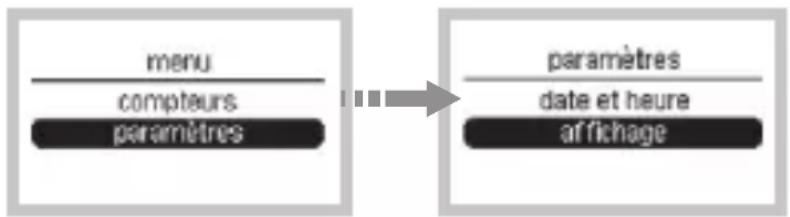

➟78 Période de référence Pour chaque compteur, 3 périodes sont proposées :

• Année. Si vous souhaitez changer la période de référence afchée (par défaut en mode mois) :

• Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis afchage, validez avec la touche OK puis période référence et validez avec la touche Ok.

• Sélectionnez la période souhaitée.

• Validez avec la touche Ok. ➟79 Afchage des euros Ce paramètre permet d’afcher les consommations en € à la place des kWh. (Ce paramètre n’est accessible que si l’installateur y a donné accès). Si vous souhaitez activer l’afchage des euros (par défaut en mode désactivé) :

• A partir de l’écran menu, sélectionnez paramètres et validez avec la touche Ok.

• Sélectionnez afchage et validez avec la touche Ok.

• Sélectionnez afchage des euros et validez avec la touche Ok.

• Sélectionnez Oui pour afcher l’afchage des consommations en € et validez avec la touche Ok. ➟80 Note : L’activation de l’afchage des euros est nécessaire pour accéder aux menus «tarif électricité» et «tarif impulsion». Contraste Si vous souhaitez modier le contraste de l’écran (par défaut à 63%) :

• Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis afchage, validez avec la touche OK puis contraste et validez avec la touche Ok.

• Pour régler le contraste, appuyer sur les touches Haut ou Bas.

• Validez avec la touche Ok.

➟81 Intensité du rétroéclairage Si vous souhaitez ajuster l’intensité du rétroéclairage de l’afchage (par défaut à 60%) :

• Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis afchage, validez avec la touche OK, puis rétroéclairage, validez avec la touche OK, puis intensité et validez avec la touche Ok.

• Sélectionnez la valeur souhaitée.

• Validez avec la touche Ok.

• Sélectionnez le mode de fonctionnement souhaité.

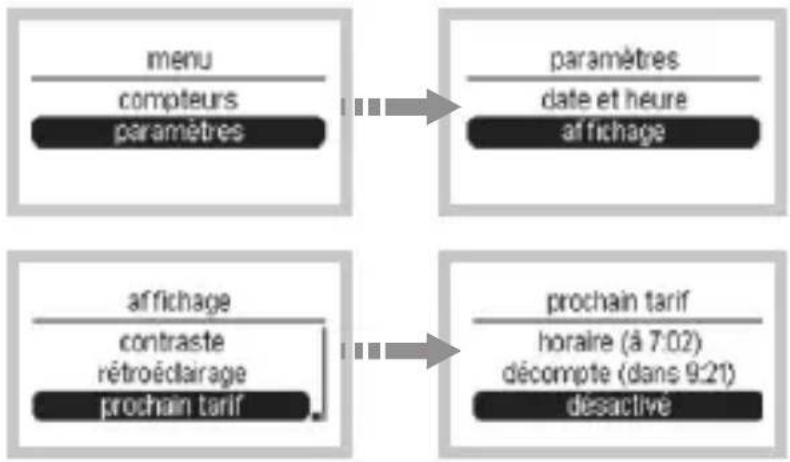

• Validez avec la touche Ok. Prochain tarif 3 possibilités sont proposées :

• Horaire (à 7h02) (heure de basculement du prochain tarif),

• Décompte (dans 9:21) (compte à rebours sur le prochain tarif),

• Désactivé (pas d’afchage du prochain tarif).

➟84 Si vous souhaitez modier l’afchage du prochain tarif (par défaut en mode horaire) :

• Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis afchage, validez avec la touche OK, puis prochain tarif.

• Sélectionnez le mode de fonctionnement souhaité.

• Validez avec la touche Ok.

A chaque changement de tarif opéré par votre fournisseur d’énergie, vous pouvez mettre ce tarif à jour suivant votre abonnement. Note : L’afchage des euros doit être activé pour accéder à ce menu. (cf chapitre «afchage des euros») Exemple pour un abonnement double tarif

• Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis tarif élec et validez avec la touche

• Sélectionnez heure pleine ou heure creuse et validez avec la touche

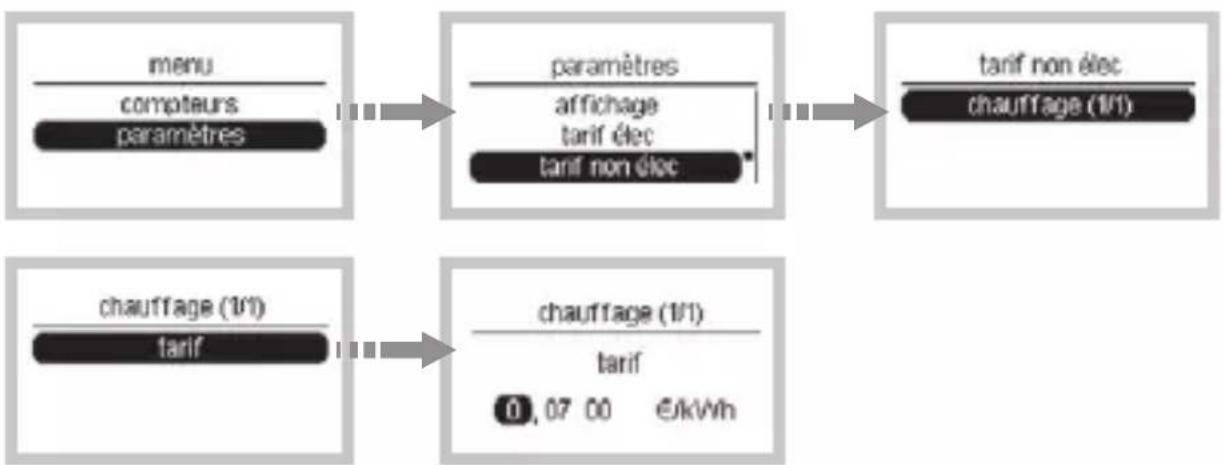

• Régler les nouvelles valeurs avec les touches Haut ou ➟ ➟86 Tarif impulsion Ce paramètre est utilisé pour calculer le coût de l’énergie autre qu’électrique (non élec) en €/kWh : gaz ou calorie. Note : L’afchage des euros doit être activé pour accéder à ce menu (cf chapitre «afchage des euros»), il faut également qu’un usage «non élec.» soit raccordé et conguré sur votre système. Exemple de paramétrage si la voie de comptage raccordée sur l’installation est la voie chauffage (1/1) :

• Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis tarif non élec et validez avec la touche Ok.

• Sélectionnez chauffage (1/1) et validez avec la touche Ok.

• Sélectionnez tarif et validez avec la touche Ok.

• Régler les nouvelles valeurs avec les touches Haut ou Bas. ➟ ➟87 Déménagement Lors d’un déménagement, vous pouvez avoir accès aux informations du compteur électrique ainsi que les index des autres compteurs éventuels pour le communiquer à votre fournisseur d’énergie. Cette fonction permet de donner une vue de l’ensemble de vos compteurs. Il est conseillé de vérier la valeur afchée par rapport à la valeur sur le compteur au cas ou celui-ci aurait un écart.

➟88 Si vous souhaitez afcher l’index du compteur :

• Sélectionnez compteurs et valider avec la touche Ok.

• Relevez les informations. Si vous souhaitez réinitialiser les consommations du compteur :

• Appuyer sur la touche Ok.

• Sélectionnez Oui et valider avec la touche Ok. ➟ ➟89 Paramétrage des voies non électriques (impulsionnelles) Coefcient de conversion pour les voies gaz et rendement de chaudière Le compteur gaz fournit une valeur en m

, an d’afcher une valeur en kWh, l’EC450 réalise la conversion de m

que vous trouverez sur la facture de gaz. Ce coefcient est 10.97 kWh/m

par défaut et peut être modié de la façon décrite ci-dessous. Dans le cas d’un choix «Gaz chauff./ECS» il faut également renseigner le rendement de la chaudière qui est renseignée par défaut dans le produit à 100%. Exemple de conguration pour la voie gaz (1/1)

• Sélectionnez paramètres et validez avec la touche Ok.

• Sélectionnez param non élec et validez avec la touche Ok.

• Sélectionnez gaz (1/1) et validez avec la touche Ok.

• Sélectionnez coef conv ou rendement et validez avec la touche Ok.

• Régler les valeurs avec les touches Haut ou Bas et validez avec la touche Ok.90 Réglage de la différence de température entre le départ et le retour chauffage Dans le cas d’un choix «chauff. m

», an d’afcher une valeur en kWh, l’EC450 réalise la conversion de m

en kWh sur la base d’un paramètre réglable de différence de température entre le départ et le retour chauffage conguré à 20°C par défaut.

➟91 Exemple de conguration pour la voie chauffage (1/1)

• Sélectionnez paramètres et validez avec la touche Ok.

• Sélectionnez param non élec et validez avec la touche Ok.

• Sélectionnez chauffage (1/1) et validez avec la touche Ok.

• Sélectionnez delta T° et validez avec la touche Ok.

• Régler la valeur avec les touches Haut ou Bas.

➟92 Réglage de la différence de température entre la t° eau froide et la t° eau chaude sanitaire Dans le cas d’un choix «ECS m

», an d’afcher une valeur en kWh, l’EC450 réalise la conversion de m

en kWh sur la base d’un paramètre réglable de différence de température entre la T° eau froide congurée à 10°C par défaut et la T° eau chaude congurée à 45°C. Exemple de conguration pour l’eau chaude sanitaire

• Sélectionnez paramètres et validez avec la touche Ok.

• Sélectionnez param non élec et validez avec la touche Ok.

• Sélectionnez ECS (1/1) et validez avec la touche Ok.

• Sélectionnez T° eau et validez avec la touche Ok.

• Régler les valeurs avec les touches Haut ou Bas et validez avec la touche Ok.93

➟94 Paramétrage de la clé de répartition ECS Ce paramètre n’est accessible qu’en ayant sélectionné la valeur pac chauff./ECS ou pac chauff/refroid/ECS ou gaz chauff./ECS (sans compteur additionnel spécique pour l’ECS) au menu affectation des voies. Le paramètre permet d’ajuster le pourcentage de ventilation des consommations d’ECS théorique en fonction des saisons.

• A partir de l’écran menu, sélectionnez paramètres, validez par OK, puis répartition ECS/ch et validez avec la touche Ok.

• Appuyez sur les touches Haut ou Bas pour choisir la valeur de pourcentage et validez avec la touche Ok.

• Appuyez sur les touches Haut ou Bas pour aller au champ suivant (été, automne ou hiver).95

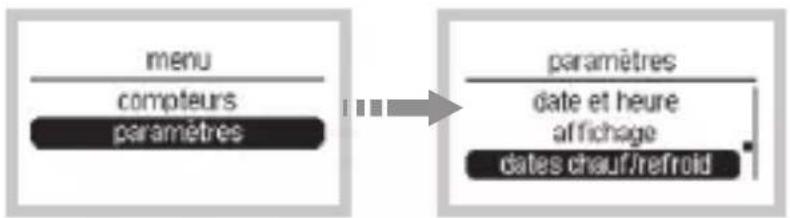

➟96 Paramétrage des dates chauffage / refroidissement Dans le cas où votre installation est équipée d’une pompe à chaleur (PAC) réversible, ou que l’indicateur de consommation mesure sur un même transformateur d’intensité le chauffage et le refroidissement, il est nécessaire de paramétrer les dates prévisionnelles de début de période de chauffage et de début de période de refroidissement pour garantir un afchage de vos consommations de chauffage et refroidissement cohérent. Idéalement, il est préférable de paramétrer ces dates chaque année en fonction des dates effectives de mise en route de chauffage et du refroidissement. Dans le cas contraire, vos consommations seront estimatives et représentatives.

• Depuis l’écran menu, sélectionnez paramètres, validez par OK, puis dates chauf / refroid et validez avec la touche Ok.97

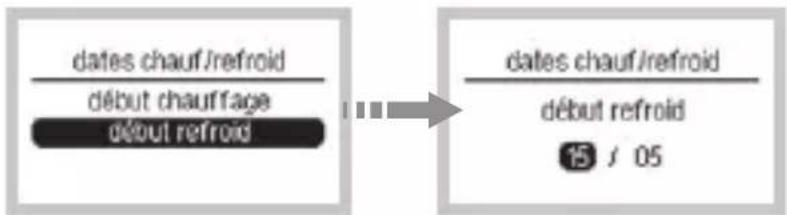

• Sélectionnez début chauffage ou début refroid puis validez avec la touche Ok.

• Modiez le champ en surbrillance (jour puis mois) à l’aide des touches Haut ou Bas.

• Validez avec la touche Ok.

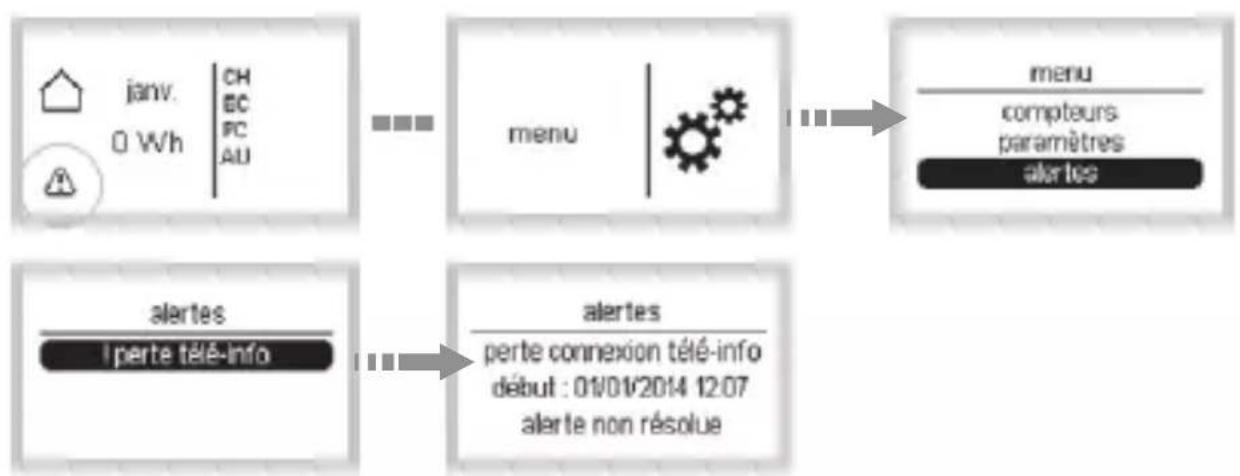

➟98 Messages d’alerte Descriptions Actions Produit manquant Une passerelle (EC041 ou EC042) est affectée mais la passerelle n’est pas détectée par le système. Vérier la connexion entre le bus et le produit. Plusieurs produits Plusieurs produits identiques sont présents dans le système Déconnecter un ou plusieurs produits de la même référence Perte connexion télé-info La connexion "Télé-information" est perdue (> à 5 mn) Vérier la connexion entre le compteur et le concentrateur Trop passerelles 1 voie Trop de produits EC041 sont connectés sur le système. Le système est prévu pour accueillir un EC041 max. Déconnecter le ou les passerelles EC041 supplémentaires. Trop passerelles 2 voies Trop de produits EC042 sont connectés sur le système. Le système est prévu pour accueillir un EC042 max. Déconnecter le ou les passerelles EC042 supplémentaires. Trop produits sur le bus 5 produits max. peuvent être connectés sur le système Déconnecter le ou les produits supplémentaires. Trop produits similaires Cette alerte est afchée si plusieurs produits d’une même référence sont détectés sur le système. Déconnecter le ou les produits supplémentaires. Perte secteur L’alimentation est perdue (> à 2 min) Vérier l’heure du système. Perte de la sonde de T° Le système ne détecte plus la sonde de température. Vérier la connexion entre la sonde et le concentrateur. Si le problème persiste, remplacer la sonde. Problème sonde de T° Un problème est détecté sur la sonde de température. Vérier la connexion entre la sonde et le concentrateur. Si le problème persiste, remplacer la sonde. Alertes Le produit fait le diagnostique du système et émet des alertes dans les cas suivants99 Messages d’alerte Descriptions Actions Produit manquant Une passerelle (EC041 ou EC042) est affectée mais la passerelle n’est pas détectée par le système. Vérier la connexion entre le bus et le produit. Plusieurs produits Plusieurs produits identiques sont présents dans le système Déconnecter un ou plusieurs produits de la même référence Perte connexion télé-info La connexion "Télé-information" est perdue (> à 5 mn) Vérier la connexion entre le compteur et le concentrateur Trop passerelles 1 voie Trop de produits EC041 sont connectés sur le système. Le système est prévu pour accueillir un EC041 max. Déconnecter le ou les passerelles EC041 supplémentaires. Trop passerelles 2 voies Trop de produits EC042 sont connectés sur le système. Le système est prévu pour accueillir un EC042 max. Déconnecter le ou les passerelles EC042 supplémentaires. Trop produits sur le bus 5 produits max. peuvent être connectés sur le système Déconnecter le ou les produits supplémentaires. Trop produits similaires Cette alerte est afchée si plusieurs produits d’une même référence sont détectés sur le système. Déconnecter le ou les produits supplémentaires. Perte secteur L’alimentation est perdue (> à 2 min) Vérier l’heure du système. Perte de la sonde de T° Le système ne détecte plus la sonde de température. Vérier la connexion entre la sonde et le concentrateur. Si le problème persiste, remplacer la sonde. Problème sonde de T° Un problème est détecté sur la sonde de température. Vérier la connexion entre la sonde et le concentrateur. Si le problème persiste, remplacer la sonde.100 Lorsqu’une alerte est détectée, un pictogramme «attention» est afché sur l’écran. Si vous souhaitez visualiser l’alerte :

• Appuyer sur les touches Haut ou Bas jusqu’à l’écran «menu» et valider avec la touche Ok.

• Sélectionnez alertes et validez avec la touche OK pour visualiser l’alerte.101 Lorsque l’alerte est résolue, si vous souhaitez effacer l’alerte :

• Appuyer sur la touche retour.

• Sélectionnez effacer les alertes et valider avec la touche Ok.

• Sélectionnez oui et valider avec la touche Ok.

➟102 Les options L’indicateur de consommation peut être complété avec : - L’option sonde de température extérieure (référence EK088) Elle vous permet d’afcher sur votre boitier modulaire (et boitier d’ambiance si installé en option) la température mesurée à l’extérieur. Contactez votre installateur électricien pour la mise en œuvre de cette sonde. - L’option boitier d’ambiance (référence EC410) Que faire si … ? Le symbole q apparait

• Référez vous au chapitre alertes de la notice.

Si l’alerte constatée est «perte d’alimentation», le produit vous indique quand a eu lieu la coupure d’alimentation (si elle est supérieure à 1 min).

• Si l’alerte constatée est une autre alerte, appelez votre électricien pour lui indiquer le message d’alerte indiqué sur le produit.103 Le voyant télé-information du concentrateur clignote

• La panne peut provenir d’une erreur sur le lien «télé-information» entre le concentrateur et le compteur.

• Appelez votre électricien pour un diagnostic complet avant de contacter votre fournisseur d’énergie. Le voyant télé-information du concentrateur est éteint

• La panne peut provenir d’un défaut d’alimentation.

Vériez le disjoncteur, remettez sous tension ou appelez votre électricien. L’afcheur du concentrateur est éteint

• La panne peut provenir d’un défaut d’alimentation.

Vériez le disjoncteur, remettez sous tension ou appelez votre électricien. L’écran n’afche pas de tendance

• Pour disposer d’une tendance, il est nécessaire d’attendre qu’une période précédente soit écoulée. Par exemple, la tendance de consommation annuelle ne sera visible qu’à partir de l’année suivant la première année.104 En cas de changement de compteur d’abonné

• Après un changement de compteur d’abonné, il est nécessaire de réinitialiser les compteurs. (cf chapitre «déménagement»)105 Notes

www.hager.fr Votre installateur Hager 02.2014 OCOM 119168
