Type de produit	Thermostat d'ambiance radio
Marque	Hager
Modèle	EK026
Alimentation	2 piles alcalines AA (1.5 V)
Dimensions	86 x 86 x 30 mm
Poids	150 g
Fréquence radio	868 MHz
Portée radio	Jusqu'à 30 m en champ libre
Fonctions principales	Programmation hebdomadaire, détection d'ouverture de fenêtre, gestion d'énergie, mode économie
Configuration	Sans outil, via bouton cfg et menu
Compatibilité	Avec récepteurs radio Hager (WK32xB, TRC301A)
Affichage	Écran LCD avec pictogrammes
Nettoyage	Chiffon doux et sec
Sécurité	Conforme aux normes CE
Garantie	2 ans

FOIRE AUX QUESTIONS - EK026 HAGER

Comment configurer un lien entre l'émetteur et le récepteur ?

Appuyez sur le bouton cfg de l'émetteur (la led rouge s'allume). Sélectionnez la touche à programmer sur l'émetteur. Sur le récepteur, allez dans le menu liens radio, choisissez la fonction souhaitée et validez avec OK. Confirmez la liaison. Enfin, appuyez à nouveau sur cfg de l'émetteur pour terminer.

Comment effacer un seul lien radio ?

Appuyez sur le bouton cfg de l'émetteur. Sur le récepteur, allez dans le menu liens radio, sélectionnez la fonction à supprimer, puis validez la suppression. Le lien est effacé.

Comment effacer tous les liens radio ?

Appuyez sur le bouton cfg de l'émetteur. Sur le récepteur, allez dans liens radio et choisissez l'option effacer tous les liens radio. Validez la suppression pour réinitialiser toutes les liaisons.

Que faire si la configuration ne fonctionne pas ?

Vérifiez que les piles de l'émetteur sont en bon état. Assurez-vous que le récepteur est sous tension et que les deux appareils sont à portée radio (max 30 m). Recommencez la procédure depuis le début avec le bouton cfg.

Le thermostat Hager EK026 est-il compatible avec d'autres marques ?

Non, le thermostat EK026 est conçu pour fonctionner exclusivement avec les récepteurs radio de la gamme Hager (WK32xB, TRC301A, etc.). Toute tentative d'appairage avec d'autres marques peut échouer.

Comment remplacer les piles du thermostat ?

Ouvrez le boîtier du thermostat en faisant levier. Insérez deux piles alcalines AA en respectant la polarité (+/-). Refermez le couvercle. Les réglages et les liens radio sont conservés.

Que signifie le pictogramme cfg sur l'écran ?

Le pictogramme cfg indique que le mode configuration est actif. Il apparaît après avoir appuyé sur le bouton cfg de l'émetteur. Pour quitter ce mode, appuyez à nouveau sur cfg.

Puis-je programmer plusieurs zones avec un seul émetteur ?

Oui, lors de la configuration d'un lien, vous pouvez sélectionner plusieurs zones sur le récepteur (zone 1, zone 2, etc.). L'émetteur commandera alors l'ensemble des zones sélectionnées pour la fonction choisie.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Dans le menu du récepteur, allez dans paramètres installateur puis paramètres d'usine. Validez pour restaurer les réglages par défaut. Notez que cela efface tous les liens radio.

Le thermostat affiche une température. Comment changer le mode de chauffage ?

Utilisez les touches de navigation sur le thermostat pour sélectionner le mode souhaité : confort, économie, ou hors gel. La programmation hebdomadaire peut être modifiée via le menu.

MODE D'EMPLOI EK026 HAGER

Annexe de configuration pour produits radio chauffage

FR

Présentation

L'offre de produits radio permet la commande d'appareils de chauffage. L'offre comprend 2 catégories de produits :

• des émetteurs (détecteur d'ouverture, sonde de température, ...)
• des émetteur/récepteurs (gestionnaire d'énergie, thermostat d'ambiance programmable, ...)

Configuration sans outil

La configuration des liens est effectuée par votre électricien. Elle consiste à lier les émetteurs avec les récepteurs de votre installation de chauffage. Cette configuration s'effectue en 5 étapes :

1. Démarrer la configuration
2. Choix du poussoir de commande
3. Sélection de la fonction
4. Validation de la fonction
5. Fin de la configuration

Configuration d'un lien

TRC301A WK32xB Antenne active

⑧Interface pour mise en Configuration cfg et choix de la Fonction fct

Liste des fonctions

Gestionnaire d'énergie	Affichage écran Fonctions
WK321BWK322BWK323BAvec l'antenne radio EK026	Détection d'ouverture Détecteur d'ouverture de zone

Etapes de configuration

① Démarrer la configuration

Sur l'émetteur (ex. détecteur d'ouverture) : appuyer sur le bouton cfg : la led cfg s'allume en rouge sur tous les produits et le pictogramme cfg apparaît sur tous les écrans.

② Choix du poussoir de commande

Sur l'émetteur :

appuyer sur la touche à programmer : la led clignote durant 1s.

Dans certain cas comme le détecteur d'ouverture, cette étape n'est pas nécessaire.

③ Sélection de la fonction

Sur le récepteur/actionneur (ex. le gestionnaire d'énergie) aller dans le menu des liens radio et choisir la fonction souhaitée.

Les fonctions sont différentiées selon qu'elles sont disponibles pour 1 zone ou pour toutes les zones.

④ Validation de la fonction

Valider par OK et attendre la confirmation : information de confirmation et affichage du picto ①

⑤ Fin de la configuration

Sur l'émetteur :

Appuyer sur le bouton cfg : la led cfg s'éteint sur tous les produits et cfg disparaît de tous les écrans.

Configuration de liens multiples

Suivre les étapes de configuration d'un lien. Sélectionner la fonction souhaitée étape 3 sur le 1er actionneur et valider le choix sur chaque récepteur ou chaque zone à commander.

Effacement d'un lien

Sur l'émetteur, appuyer sur le bouton cfg : la led cfg s'allume en rouge sur tous les produits et le cfg apparaît sur tous les produits.

Sur le récepteur, aller dans le menu des liens radio et choisir la fonction à supprimer.

Valider la suppression et le lien s'efface.

Effacement de tous les liens

Sur l'émetteur, appuyer sur le bouton cfg : la led cfg s'allume en rouge sur tous les produits et le cfg apparaît sur tous les produits. Sur le récepteur, aller dans le menu des liens radio et choisir la fonction à supprimer tous les liens. Valider la suppression et les liens s'effacent.

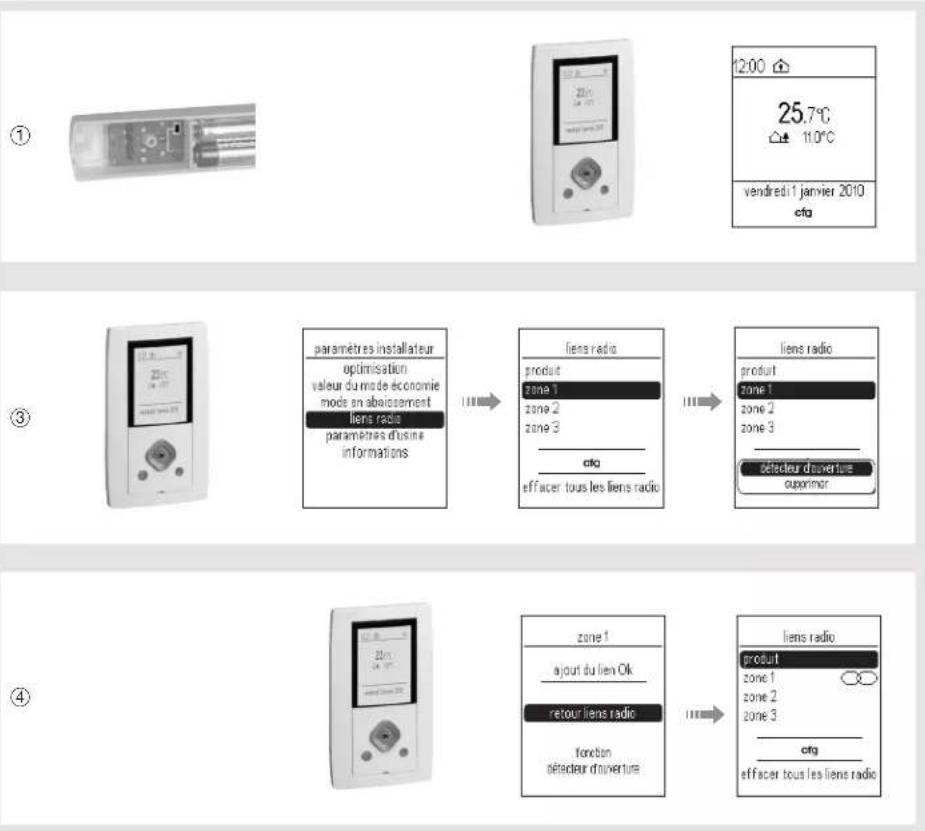

Etapes de configuration

Effacement d'un lien


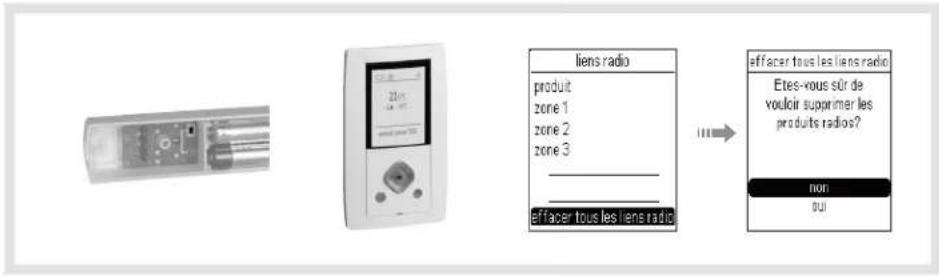

Effacement de tous les liens
