SL20115920F9011 - Connecteur réseau HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Connecteur réseau RJ45
Marque	Hager
Modèle	SL20115920F9011
Catégorie	Connecteur réseau
Normes	EN 50173-1, IEC 60603-7-5
Type de câblage	T568A et T568B
Nombre de contacts	8 (RJ45)
Alimentation	Aucune (passif)
Matériau du boîtier	Plastique ignifuge
Matériau des contacts	Laiton plaqué or
Dimensions approximatives	2 × 1,5 × 1 cm
Poids approximatif	5 g
Température de fonctionnement	-20 °C à +60 °C
Humidité relative	10 % à 90 % HR
Garantie	Sous réserve d'utilisation conforme
Entretien	Nettoyer avec un chiffon sec
Sécurité	Utiliser des câbles certifiés
Instructions de câblage	Respecter le code couleur T568A ou T568B
Notice disponible	4 pages PDF téléchargeable gratuitement
Utilisation	Réseaux structurés en bâtiment

FOIRE AUX QUESTIONS - SL20115920F9011 HAGER

Quels sont les codes couleur de câblage utilisés ?

Le connecteur supporte les normes T568A et T568B. Le code T568A utilise blanc/vert sur la broche 1, vert sur 2, blanc/orange sur 3, etc. Le code T568B utilise blanc/orange sur 1, orange sur 2, blanc/vert sur 3, etc. Consultez la notice pour le tableau complet.

Puis-je utiliser ce connecteur avec des câbles non certifiés ?

Non, l'utilisation de câbles non conformes aux normes EN/IEC entraîne la perte de garantie. Le fournisseur doit certifier que les câbles et connecteurs respectent les normes.

Comment éviter d'endommager le connecteur lors du débranchement ?

Ne tirez jamais sur le câble pour déconnecter. Saisissez le connecteur par son boîtier et tirez droit sans appliquer de contrainte latérale, verticale ou de torsion. Toute détérioration due à un mauvais usage n'est pas couverte.

Quelles sont les normes applicables à ce connecteur ?

Il répond aux normes EN 50173-1 et IEC 60603-7-5 pour les systèmes de câblage structuré.

Quel outil est nécessaire pour le sertissage ?

Un outil de sertissage RJ45 adapté aux connecteurs modulaires est requis. Suivez les instructions de préparation du câble fournies dans la notice.

Le connecteur est-il compatible avec les câbles blindés ?

Ce modèle est conçu pour les câbles U/UTP non blindés. Pour du câble blindé (F/UTP, S/FTP), utilisez des connecteurs spécifiques.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Rendez-vous sur la page du produit Hager SL20115920F9011.

Que faire si la connexion réseau est instable après installation ?

Vérifiez que les fils sont correctement insérés dans les bonnes broches selon le code couleur T568A ou T568B. Utilisez un testeur de câble pour valider la continuité. Assurez-vous que le câble est certifié et que les connecteurs sont bien enfichés.

Ce connecteur est-il adapté au PoE ?

Oui, les connecteurs RJ45 standards supportent le Power over Ethernet (PoE) jusqu'à 100W, à condition que le câble et l'installation soient conformes.

Comment nettoyer le connecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de nettoyants liquides qui pourraient endommager les contacts. En cas d'oxydation, utilisez un spray nettoyant pour contacts électroniques.

MODE D'EMPLOI SL20115920F9011 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

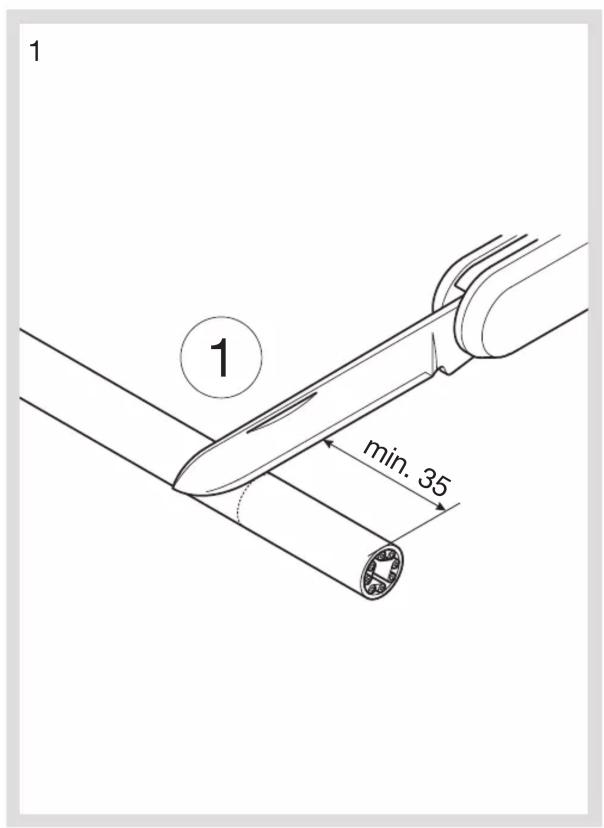

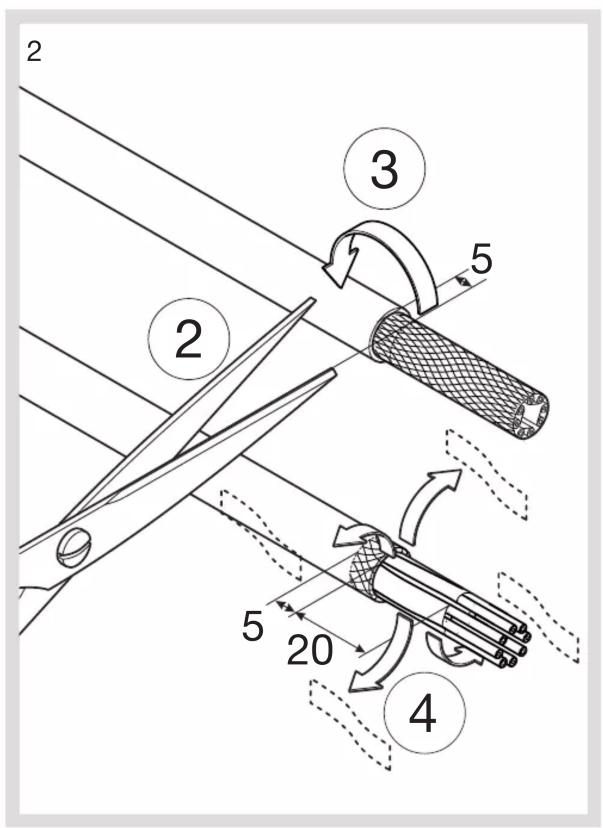

Kabelkonfektion / cable-joint / Preparation du câble
