SL201159079011 - Prise électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise électrique encastrée
Marque	Hager
Modèle	SL201159079011
Dimensions (H x L x P)	80 x 80 x 40 mm
Poids	100 g
Alimentation	230 V AC, 50 Hz
Courant nominal	16 A
Type de prise	Schuko (type F) avec terre
Normes	NF C 61-314, CEI 60884-1
Matériau	Polycarbonate, contacts en laiton
Fonctions principales	Alimentation électrique sécurisée pour appareils domestiques
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Protection enfant (obturateurs), résistance au feu
Pièces détachées	Aucune pièce détachable disponible
Réparabilité	Non réparable par l'utilisateur, remplacer l'ensemble
Garantie	2 ans
Installation	Encaster dans un boîtier standard, câblage 3 fils
Compatibilité	Appareils avec fiche Schuko (type F)

FOIRE AUX QUESTIONS - SL201159079011 HAGER

Comment installer la prise Hager SL201159079011 ?

L'installation doit être réalisée par un électricien qualifié. Connectez les fils phase, neutre et terre aux bornes correspondantes, puis fixez la prise dans un boîtier d'encastrement standard.

Quelle est la tension nominale de cette prise ?

La tension nominale est de 230 V AC, 50 Hz, avec un courant maximal de 16 A.

Cette prise est-elle compatible avec les fiches françaises ?

Oui, elle est de type Schuko (type F) avec terre, compatible avec les fiches françaises à 2 broches et terre latérale.

Comment nettoyer la prise électrique ?

Déconnectez l'alimentation, puis nettoyez avec un chiffon sec et non abrasif. N'utilisez pas de produits liquides ou abrasifs.

La prise dispose-t-elle d'une protection enfant ?

Oui, elle est équipée d'obturateurs de sécurité qui empêchent l'insertion d'objets étrangers.

Que faire si la prise ne fonctionne plus ?

Vérifiez d'abord le disjoncteur. Si le problème persiste, faites appel à un électricien. Ne tentez pas de réparer vous-même.

Quelle est la durée de vie de cette prise ?

Avec une utilisation normale, la durée de vie peut dépasser 20 ans. L'usure des contacts est normale après des milliers de branchements.

Peut-on utiliser cette prise à l'extérieur ?

Non, cette prise est conçue pour un usage intérieur uniquement. Pour l'extérieur, utilisez un modèle étanche adapté.

Est-il possible de remplacer la prise sans changer le boîtier ?

Oui, si le boîtier est standard (profondeur 40 mm) et en bon état, vous pouvez simplement remplacer le mécanisme de la prise.

Où trouver la notice complète de la prise ?

La notice est disponible gratuitement en téléchargement sur notre site notice-facile.com au format PDF.

MODE D'EMPLOI SL201159079011 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

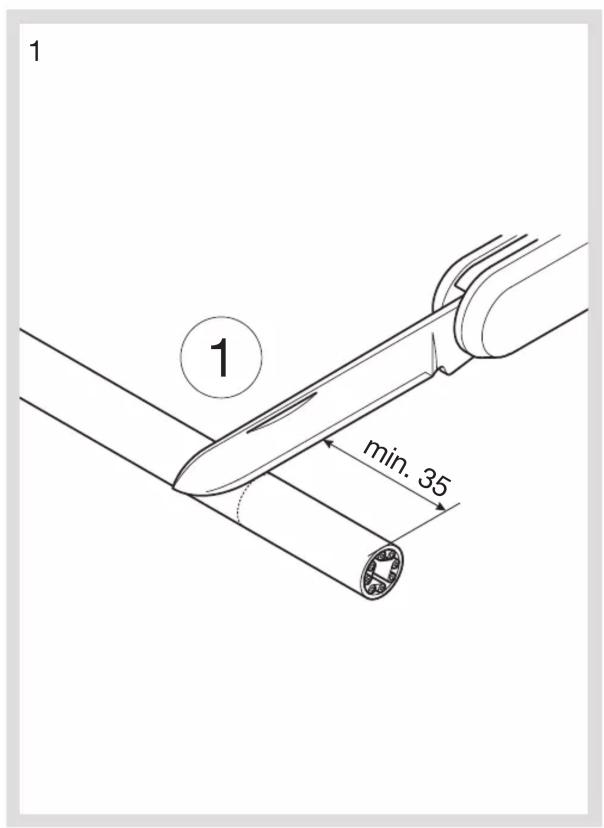

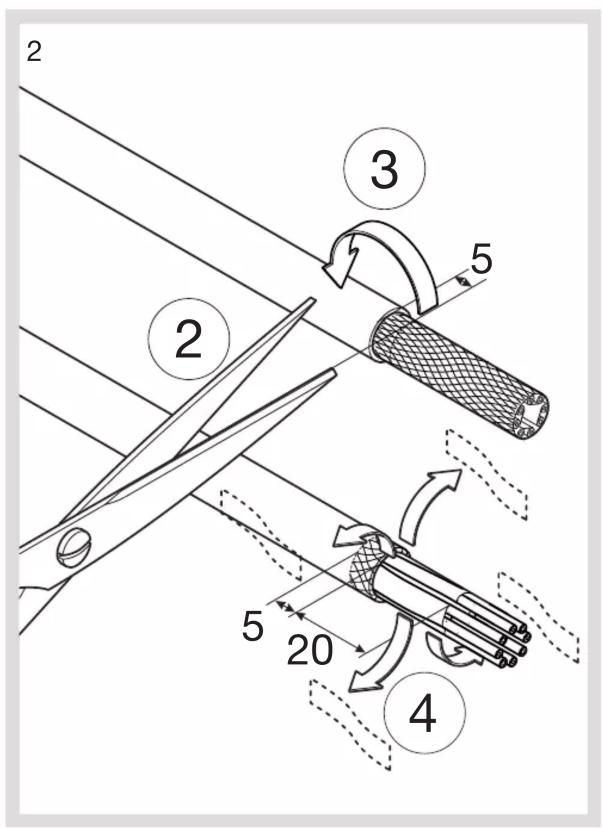

Kabelkonfektion / cable-joint / Preparation du câble

1 ① min. 35
