Type de produit	Prise RJ45
Marque	Hager
Modèle	SL201159079016
Normes applicables	EN 50173-1, IEC 60603-7-5
Configuration de câblage	T568A et T568B
Nombre de contacts	8 (RJ45)
Codage couleur des paires	Blanc/vert, vert, blanc/orange, bleu, blanc/bleu, orange, blanc/marron, marron (T568A) ; Blanc/orange, orange, blanc/vert, bleu, blanc/bleu, vert, blanc/marron, marron (T568B)
Matériau du boîtier	Plastique ignifuge
Matériau des contacts	Alliage de cuivre plaqué or
Utilisation prévue	Connexion et répartition pour câblages structurés de bâtiments
Longueur de dénudage recommandée	35 mm minimum
Montage	Encastré ou sur plaque, selon instructions
Entretien	Éviter toute contrainte mécanique sur les contacts lors de l'enfichage/désenfichage
Sécurité	Utiliser exclusivement des câbles conformes aux normes EN/IEC ; tout composant non conforme annule la garantie
Garantie	Perdue en cas d'utilisation de composants non conformes
Réparabilité	Non réparable par l'utilisateur ; remplacer l'ensemble si défectueux
Informations générales	Installation recommandée par un professionnel qualifié

FOIRE AUX QUESTIONS - SL201159079016 HAGER

Quel code couleur utiliser pour le câblage T568A ?

Pour le standard T568A, les paires sont : broche 1 blanc/vert, 2 vert, 3 blanc/orange, 4 bleu, 5 blanc/bleu, 6 orange, 7 blanc/marron, 8 marron.

Quelle est la différence entre T568A et T568B ?

Les standards T568A et T568B diffèrent par l'affectation des broches 1,2,3,6 : en T568A les broches 1-2 sont blanc/vert et vert, alors qu'en T568B elles sont blanc/orange et orange. Les deux sont valides mais doivent être cohérents aux deux extrémités du câble.

Quelles normes respecte cette prise RJ45 ?

Ce produit est conforme aux normes EN 50173-1 et IEC 60603-7-5 pour les systèmes de câblage structuré.

Comment éviter d'endommager les contacts lors de l'installation ?

Ne pas appliquer de contrainte mécanique sur les contacts en tirant sur le câble. Insérer et retirer le connecteur droite sans basculement vers le haut, le bas ou latéralement.

Que faire si le câble n'est pas conforme aux normes ?

L'utilisation de câbles ou connecteurs non conformes aux normes EN/IEC entraîne la perte de la garantie. Utilisez uniquement des composants certifiés.

Puis-je utiliser cette prise pour une alimentation électrique ?

Non, cette prise est une prise RJ45 destinée aux réseaux de données, pas à l'alimentation électrique. Ne pas confondre avec une prise de courant.

Comment démonter la prise après montage ?

Le démontage s'effectue en suivant les étapes inverses du montage : déverrouiller le mécanisme (voir schémas 12-13 de la notice) et retirer délicatement le module sans forcer.

Quelle longueur de câble dénuder pour l'installation ?

La notice indique de dénuder au moins 35 mm de gaine extérieure pour faciliter le câblage des paires.

Comment tester le câblage après installation ?

Utilisez un testeur de câble RJ45 pour vérifier la continuité et la conformité des broches selon le standard choisi (T568A ou T568B).

Où trouver les pièces de rechange pour cette prise ?

Les pièces de rechange ne sont pas prévues individuellement. En cas de défaut, il est recommandé de remplacer l'ensemble du module auprès d'un distributeur agréé Hager.

MODE D'EMPLOI SL201159079016 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

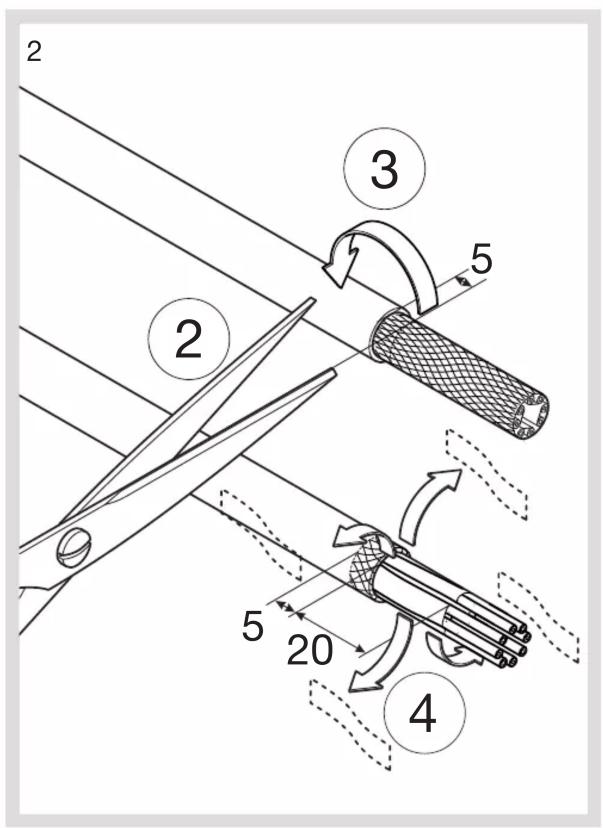

Kabelkonfektion / cable-joint / Preparation du câble

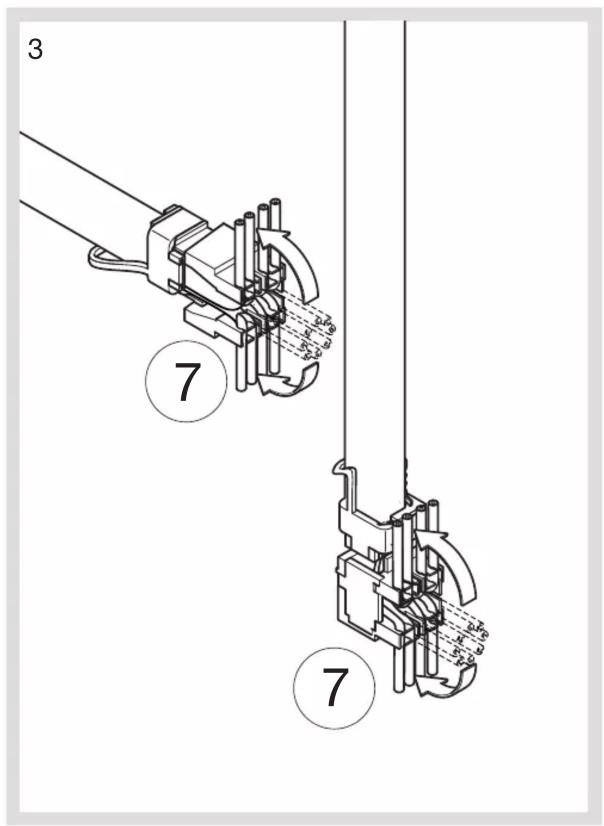

Montage / connection / Montage

:hager

Montage / connection / Montage

:hager

Montage / connection / Montage
