Type de produit	Prise RJ45 pour câblage structuré
Marque	Hager
Modèle	SL20080920F9016
Catégorie	Prise électrique / connectique réseau
Normes applicables	EN 50173-1, IEC 60603-7-5
Standards de câblage supportés	T568A et T568B
Nombre de contacts	8 (RJ45)
Type de connecteur	RJ45 femelle
Matériau	Plastique ignifuge, contacts plaqués or
Dimensions (estimées)	45 x 45 x 30 mm
Poids (estimé)	30 g
Alimentation	Aucune (passive)
Fonctions principales	Connexion réseau RJ45 pour câblage structuré, support des standards T568A et T568B
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Ne pas appliquer de contrainte mécanique sur les contacts. Utiliser uniquement des câbles et connecteurs certifiés conformes aux normes.
Pièces détachées et réparabilité	Connecteurs RJ45, câbles de raccordement, embases de montage. Réparation possible par remplacement du module.
Informations générales	Garantie conditionnée à l'utilisation de composants conformes aux normes. Installation réservée à un professionnel.
Température d'utilisation (estimée)	-10°C à +60°C
Humidité relative (estimée)	20% à 80% sans condensation

FOIRE AUX QUESTIONS - SL20080920F9016 HAGER

Quels sont les standards de câblage supportés par la prise SL20080920F9016 ?

La prise supporte les standards de câblage T568A et T568B selon le code couleur indiqué sur le produit.

Comment identifier les codes couleur T568A et T568B ?

Le code couleur est imprimé sur le produit. Pour T568A, le fil blanc/vert est sur la broche 1, vert sur broche 2, etc. Pour T568B, blanc/orange sur broche 1, orange sur broche 2. Reportez-vous au tableau dans la notice.

Quelle est la procédure de montage de la prise ?

Dénudez le câble sur au moins 35 mm, placez les fils dans les slots selon le code couleur, puis enclenchez le couvercle. Serrez les vis de fixation. Voir les schémas dans la notice.

Comment démonter la prise après installation ?

Utilisez un tournevis pour déclipser le module avant. Tirez doucement sur le câble après avoir libéré les contacts. Ne forcez pas pour éviter d'endommager les connecteurs.

Quelles sont les normes que doit respecter l'installation ?

L'installation doit respecter les normes EN 50173-1 et IEC 60603-7-5 pour le câblage structuré des bâtiments. Utilisez des câbles et connecteurs certifiés.

Puis-je utiliser des câbles non certifiés avec cette prise ?

Non, l'utilisation de composants non conformes aux normes entraîne la perte de garantie pour tous les produits Hager installés. Le fournisseur doit certifier la conformité.

Quelle est la longueur minimale de câble à dénuder ?

La longueur minimale de câble à dénuder est de 35 mm pour assurer une connexion correcte.

Comment tester la connexion après installation ?

Utilisez un testeur de câblage réseau compatible avec les schémas T568A ou T568B pour vérifier la continuité et l'absence de croisements.

Que faire si la prise ne fonctionne pas ?

Vérifiez le câblage par rapport au code couleur, la qualité des connexions et l'état du câble. Si le problème persiste, contactez un installateur professionnel.

Quelles sont les précautions de sécurité à prendre ?

Ne pas appliquer de contrainte mécanique sur les contacts lors de l'enfichage/désenfichage. Évitez de tirer sur le câble. Respectez les normes pour éviter tout risque d'incendie ou de dysfonctionnement.

MODE D'EMPLOI SL20080920F9016 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

Kabelkonfektion / cable-joint / Preparation du câble

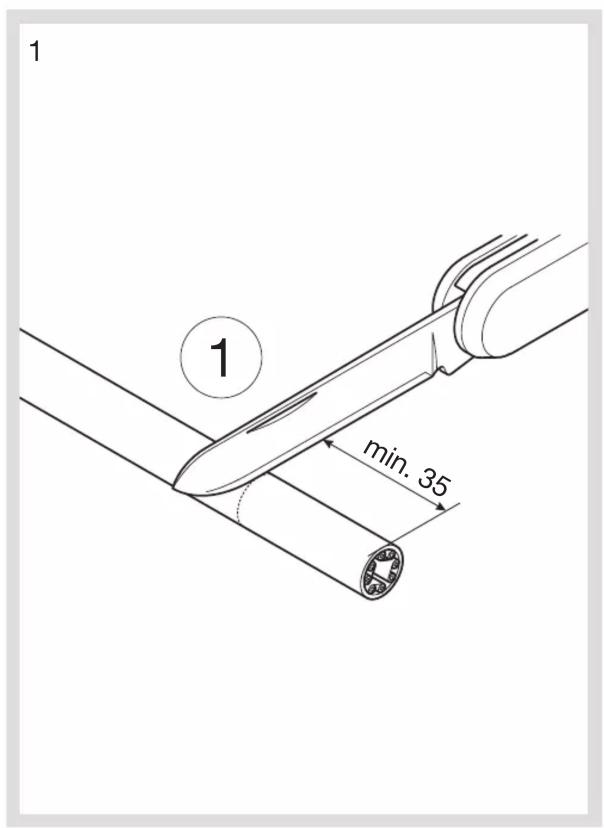

1 ① min. 35

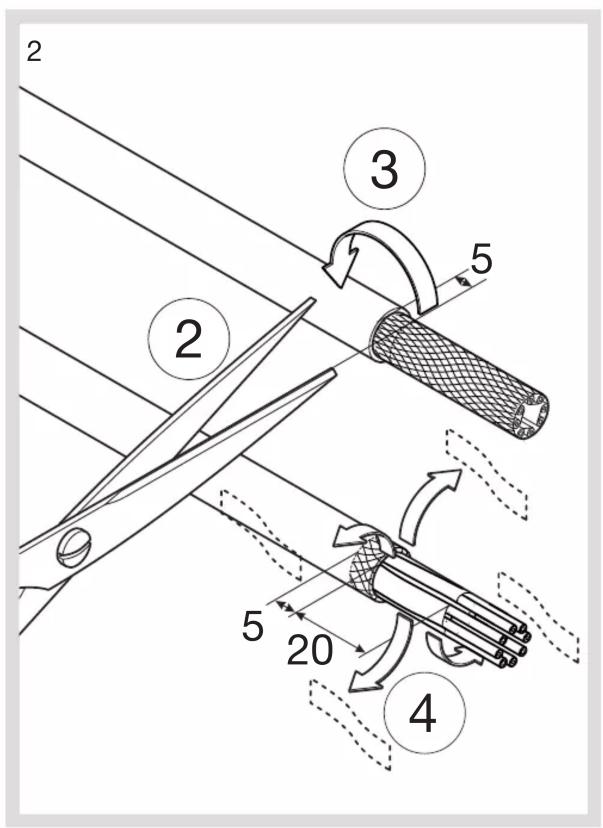

2 3 5 20 5 20 4

Montage / connection / Montage

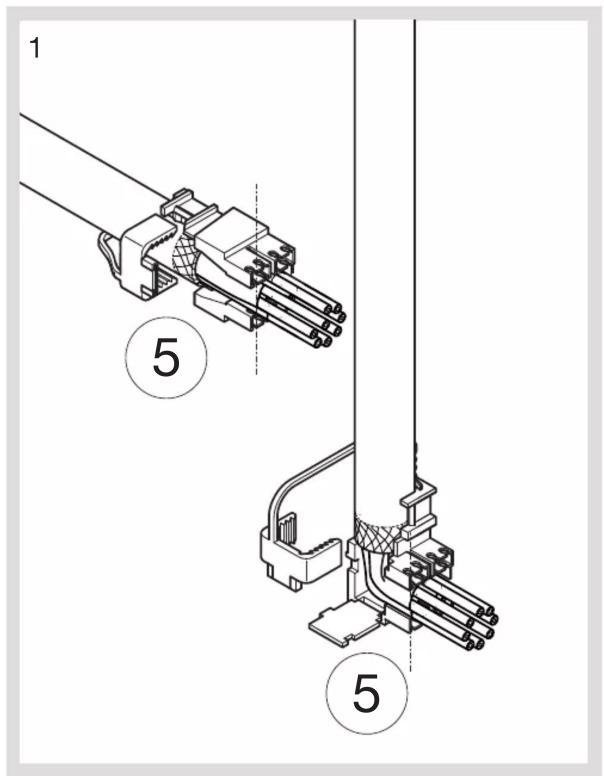

1 5 5

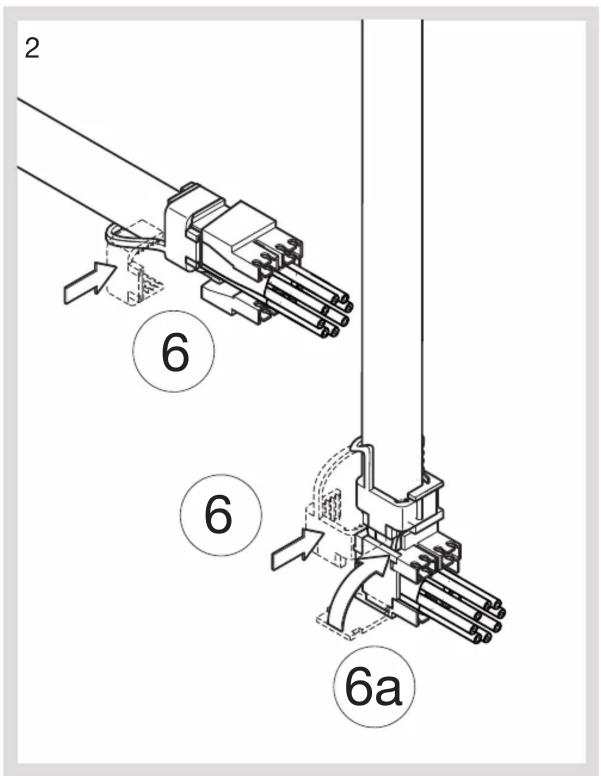

2 6 6 6a

:hager

Montage / connection / Montage

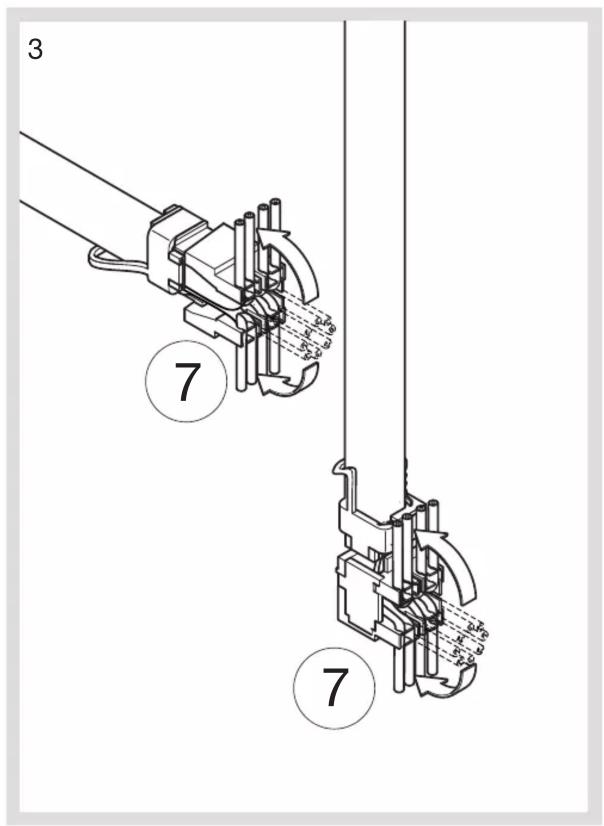

3 7 7 7 x1-x2

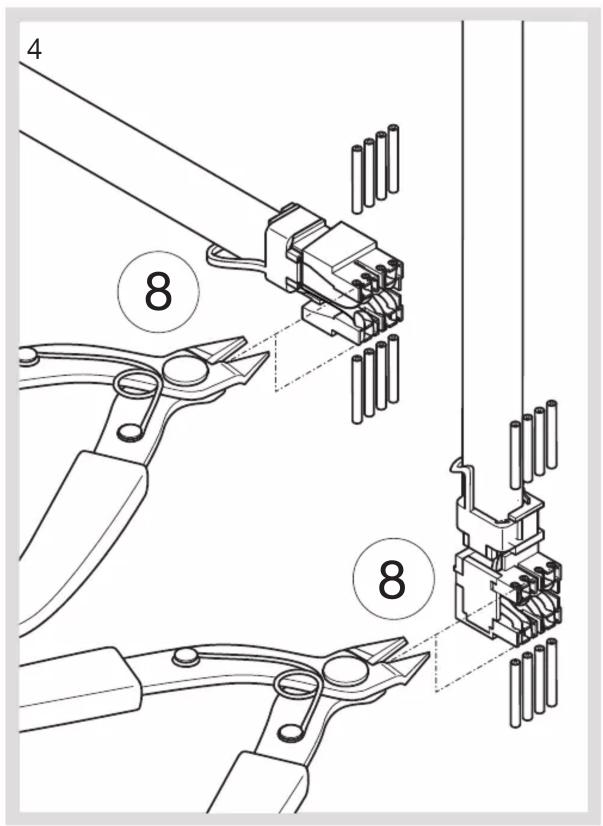

4 8 8

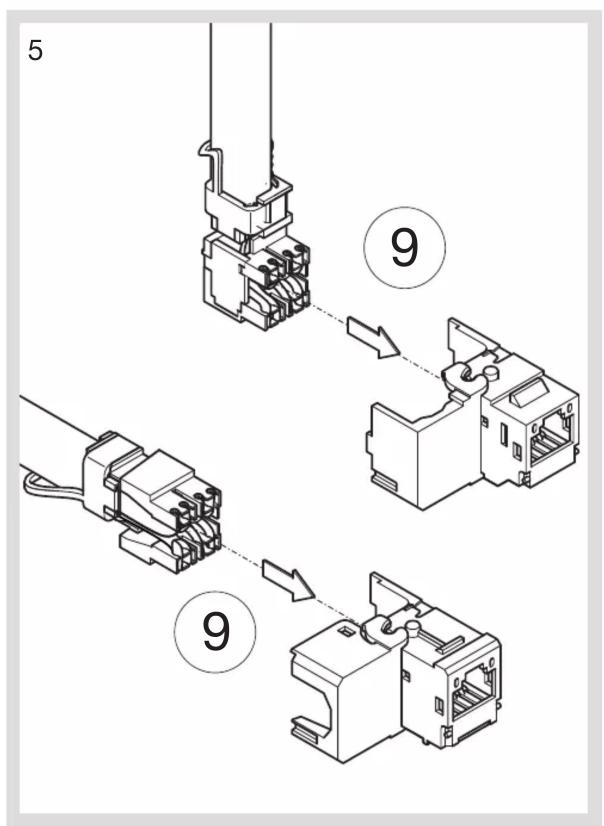

5 9 9

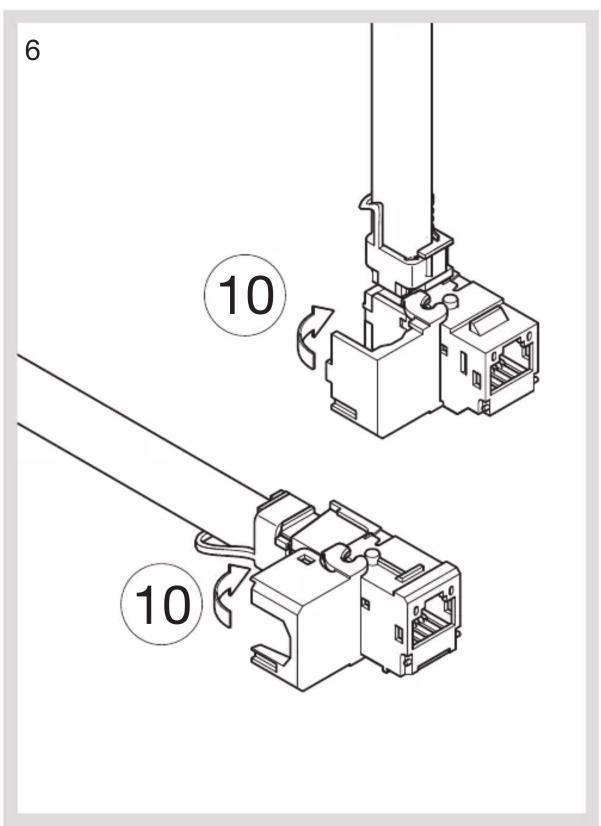

6 ⑩ ⑩

:hager

Montage / connection / Montage

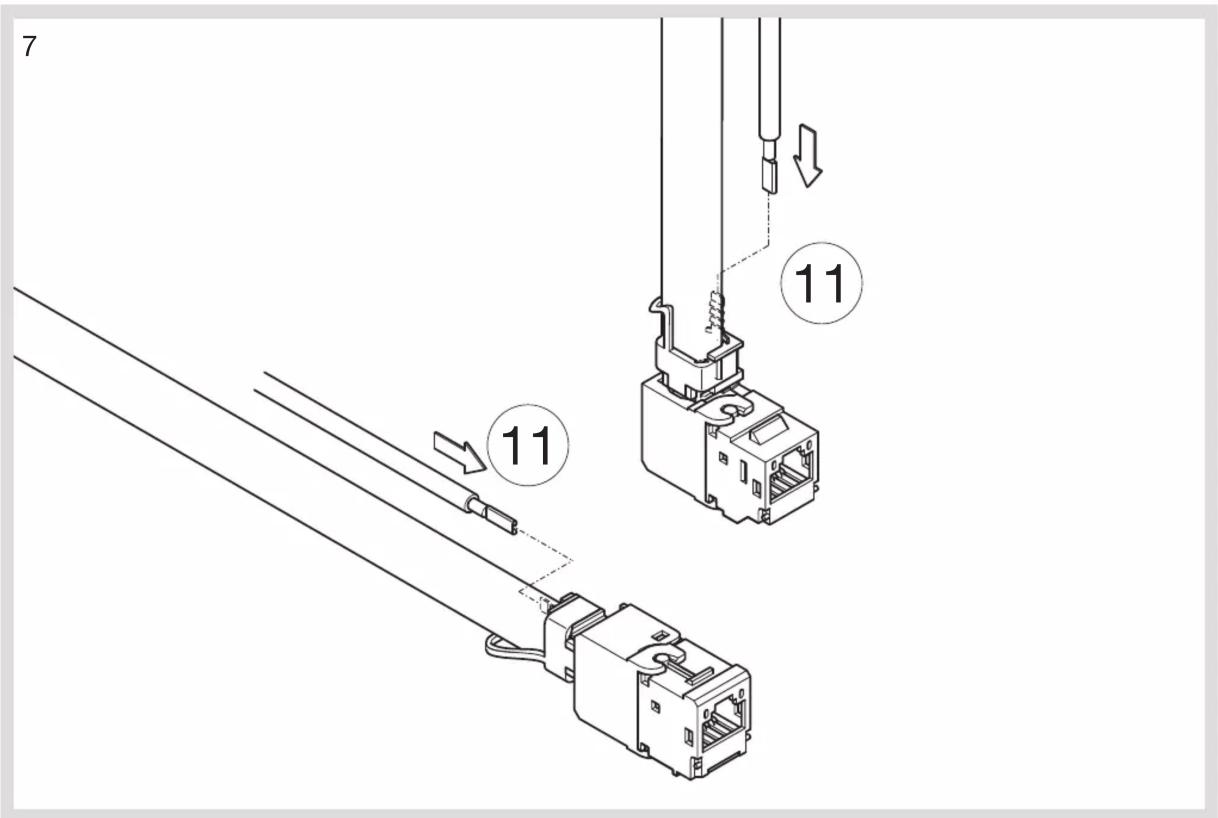

7 11 11

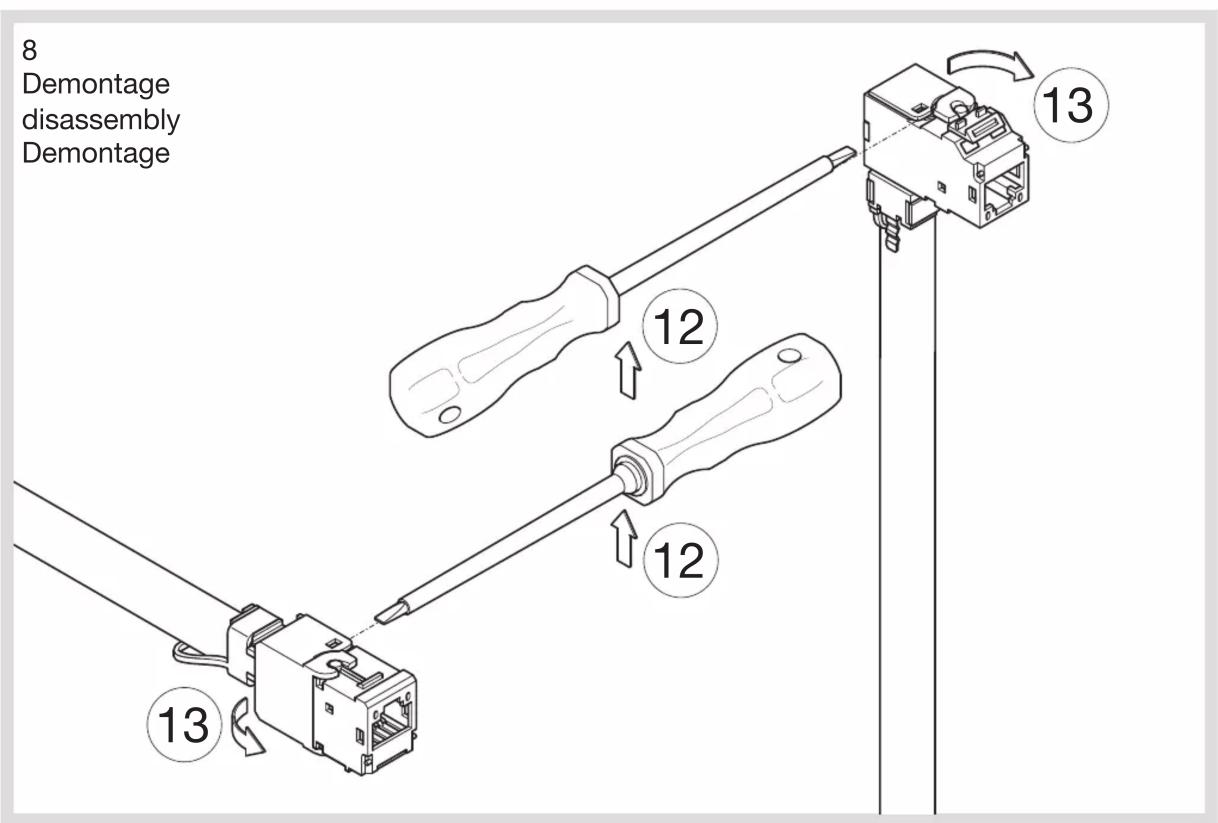

8 Demontage disassembly Demontage 12 13 12 13
