Type de produit	Prise RJ45 femelle pour câblage structuré
Marque	Hager
Modèle	SL20055920F9016
Catégorie	Prise électrique (réseau)
Normes	EN 50173-1, IEC 60603-7-5
Configuration de câblage	T568A et T568B
Nombre de contacts	8 (RJ45)
Type de câble compatible	Paire torsadée UTP/FTP
Matériau du boîtier	Plastique ABS
Contacts	Plaqués or
Dimensions (L x l x H)	25 x 25 x 30 mm (estimation)
Poids	20 g (environ)
Tension nominale	50 V (communication)
Courant nominal	1.5 A
Température de fonctionnement	-10°C à +60°C
Indice de protection	IP20
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif
Sécurité	Respecter les normes de câblage ; ne pas appliquer de contrainte mécanique sur les contacts
Pièces détachées	Aucune, ensemble non démontable
Informations générales	Utilisation en intérieur, pour câblage structuré de bâtiments

FOIRE AUX QUESTIONS - SL20055920F9016 HAGER

Quels sont les codes de couleur pour le câblage T568A et T568B ?

Les codes sont fournis dans la notice. Pour T568A : blanc/vert (1), vert (2), blanc/orange (3), bleu (4), blanc/bleu (5), orange (6), blanc/marron (7), marron (8). Pour T568B : blanc/orange (1), orange (2), blanc/vert (3), bleu (4), blanc/bleu (5), vert (6), blanc/marron (7), marron (8).

Comment installer la prise SL20055920F9016 ?

Suivez les étapes de montage de la notice : dénudez le câble sur 35 mm minimum, insérez les fils dans les contacts selon le code couleur choisi, puis enfoncez le couvercle. Respectez les normes EN 50173-1 et IEC 60603-7-5.

Quels câbles sont compatibles avec cette prise ?

Utilisez des câbles à paires torsadées (UTP/FTP) répondant aux normes EN/IEC. Le fournisseur doit certifier la conformité des câbles et connecteurs.

Puis-je utiliser un câble non certifié ?

Non. L'utilisation de composants non conformes aux normes entraîne la perte de garantie pour tous les produits Hager installés.

Quelle est la longueur minimale de dénudage du câble ?

La longueur minimale est de 35 mm (voir schéma de la notice).

Comment éviter d'endommager les contacts ?

Ne pas appliquer de contrainte mécanique sur les contacts lors de l'enfichage/désenfichage. Ne pas tirer sur le câble pour le déconnecter.

Cette prise est-elle adaptée à une utilisation extérieure ?

Non, elle est conçue pour un usage en intérieur uniquement (indice IP20).

Comment tester l'installation après montage ?

Utilisez un testeur de câblage réseau pour vérifier la continuité et la conformité au schéma de câblage choisi (T568A ou T568B).

Que faire si l'outil de pose ne fonctionne pas ?

Assurez-vous d'utiliser un outil de pose adapté aux connecteurs RJ45. Si le problème persiste, contactez le support Hager.

Où trouver la notice détaillée ?

La notice est téléchargeable gratuitement au format PDF sur le site notice-facile.com pour le modèle SL20055920F9016 de Hager.

MODE D'EMPLOI SL20055920F9016 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

Kabelkonfektion / cable-joint / Preparation du câble

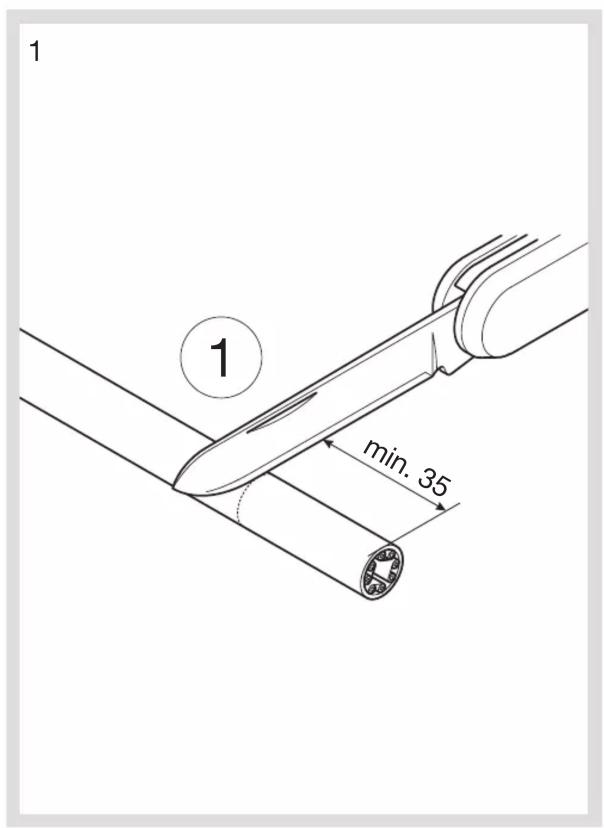

1 ① min. 35

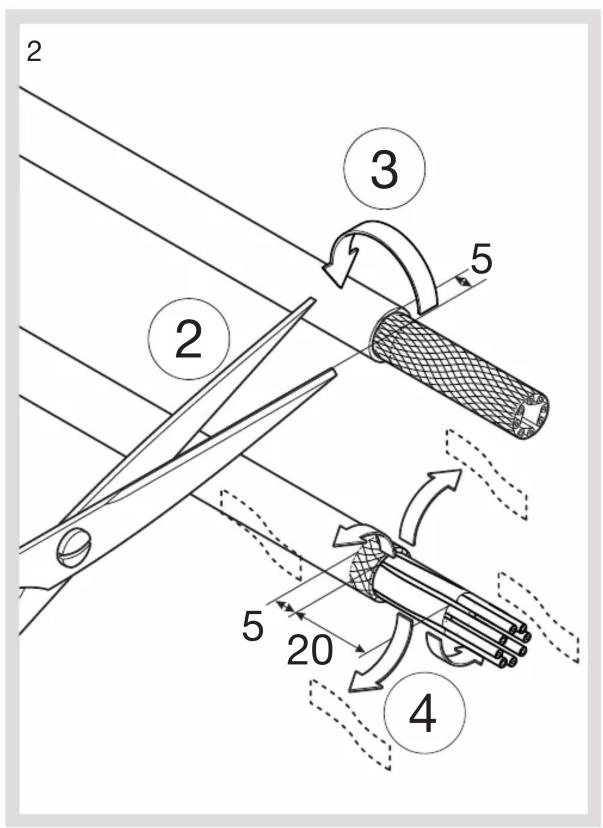

2 3 5 20 5 20 4

Montage / connection / Montage

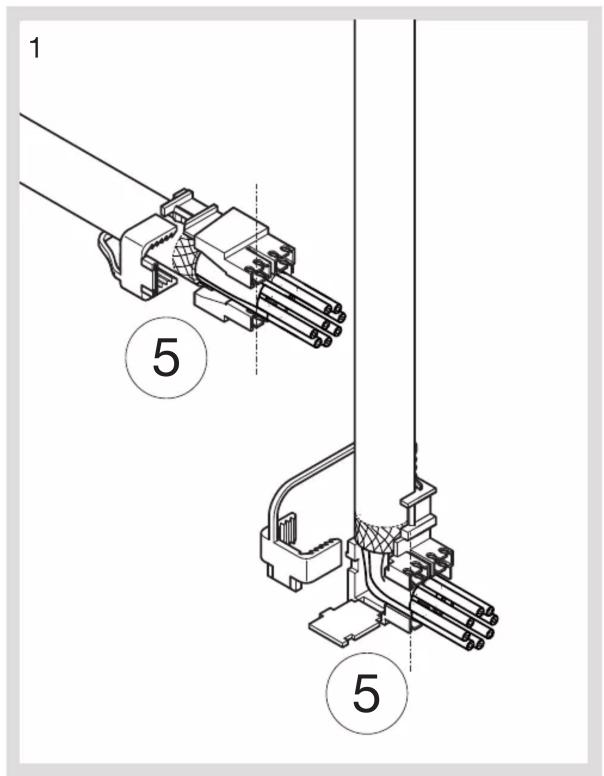

1 5 5

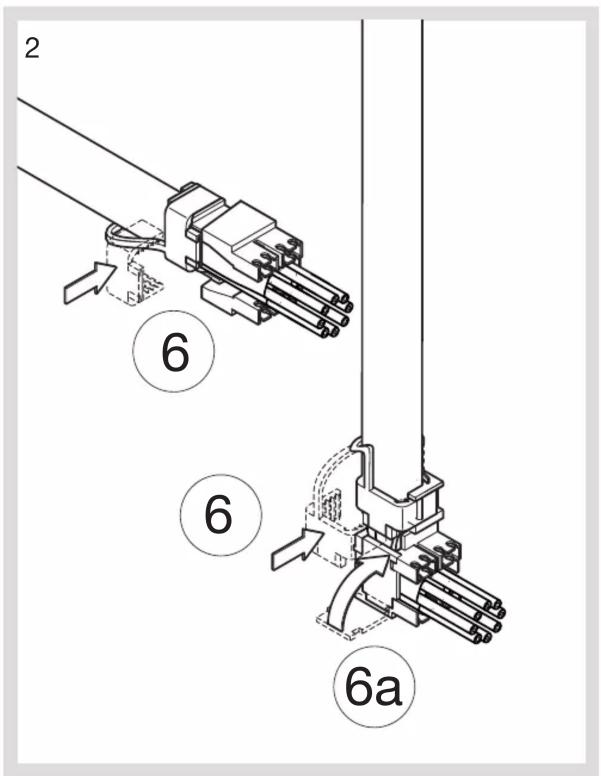

2 6 6 6a

:hager

Montage / connection / Montage

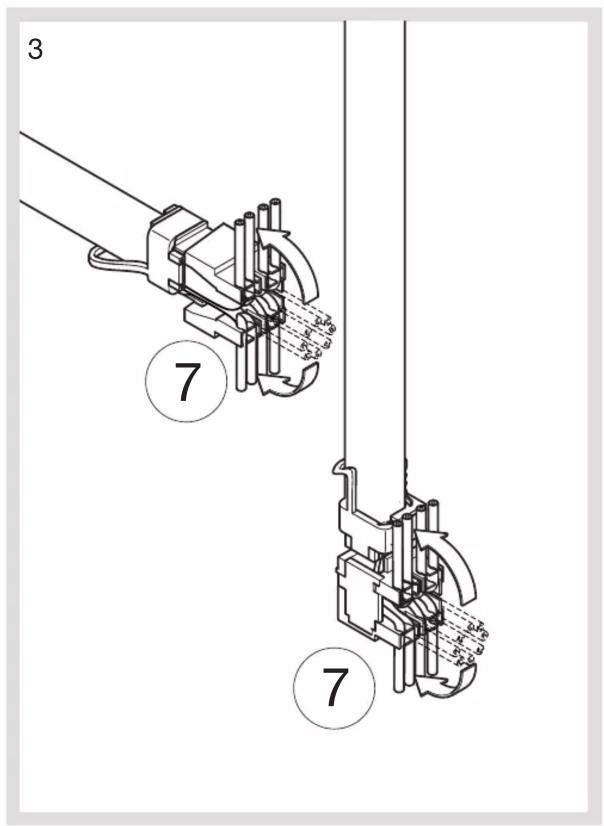

3 7 7 7 x1-x2

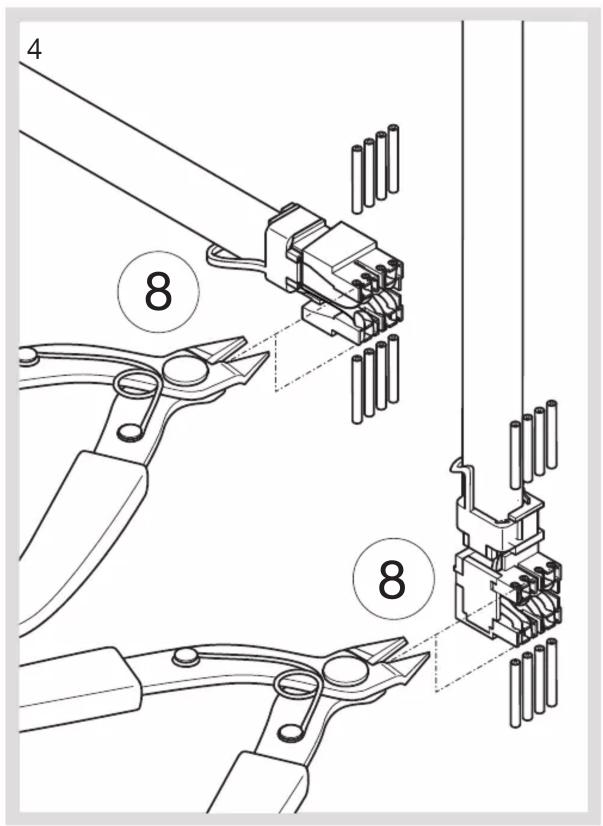

4 8 8

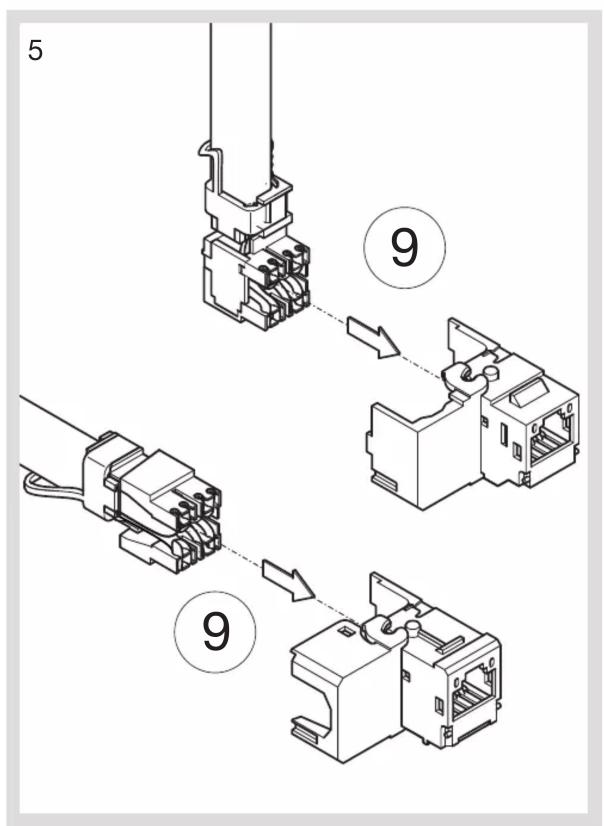

5 9 9

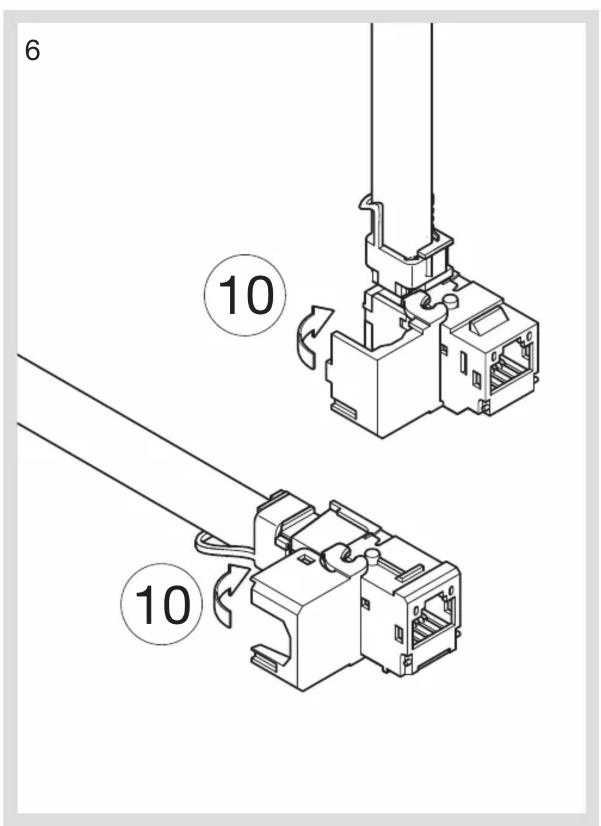

6 ⑩ ⑩

:hager

Montage / connection / Montage

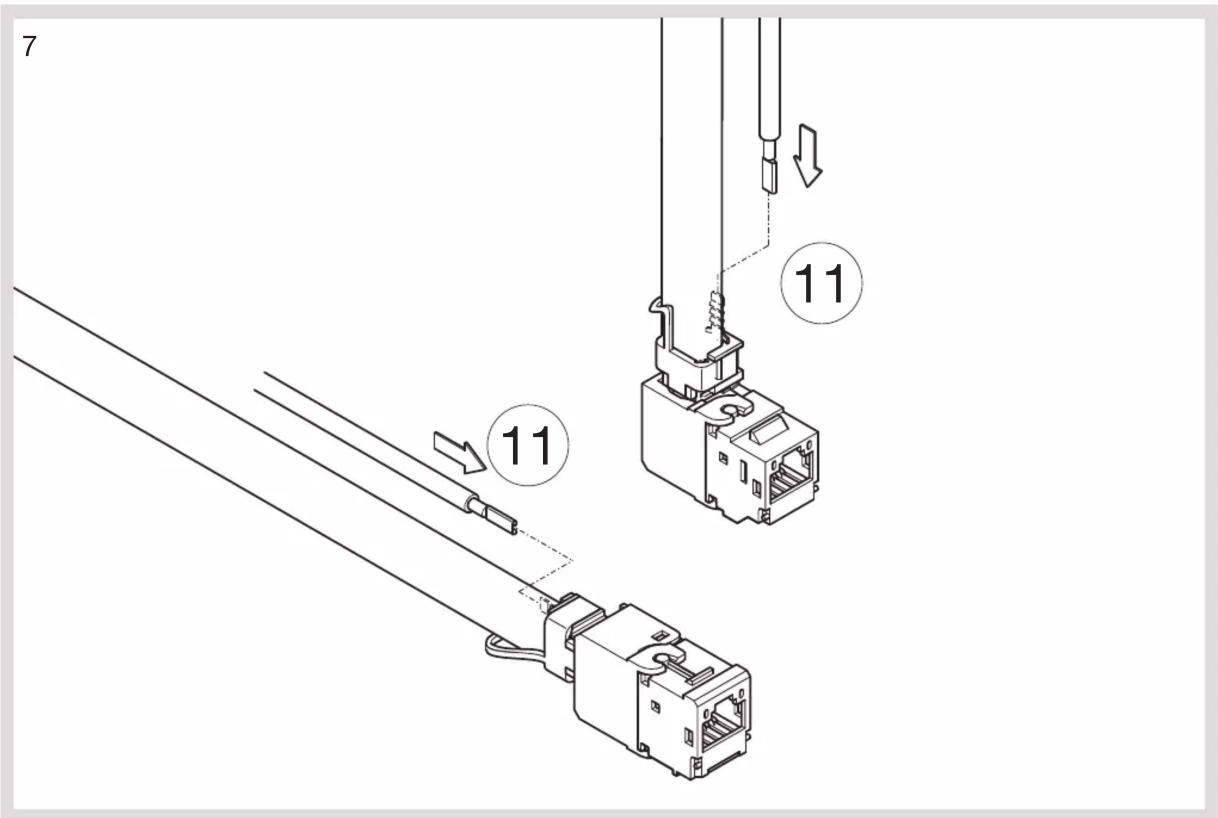

7 11 11

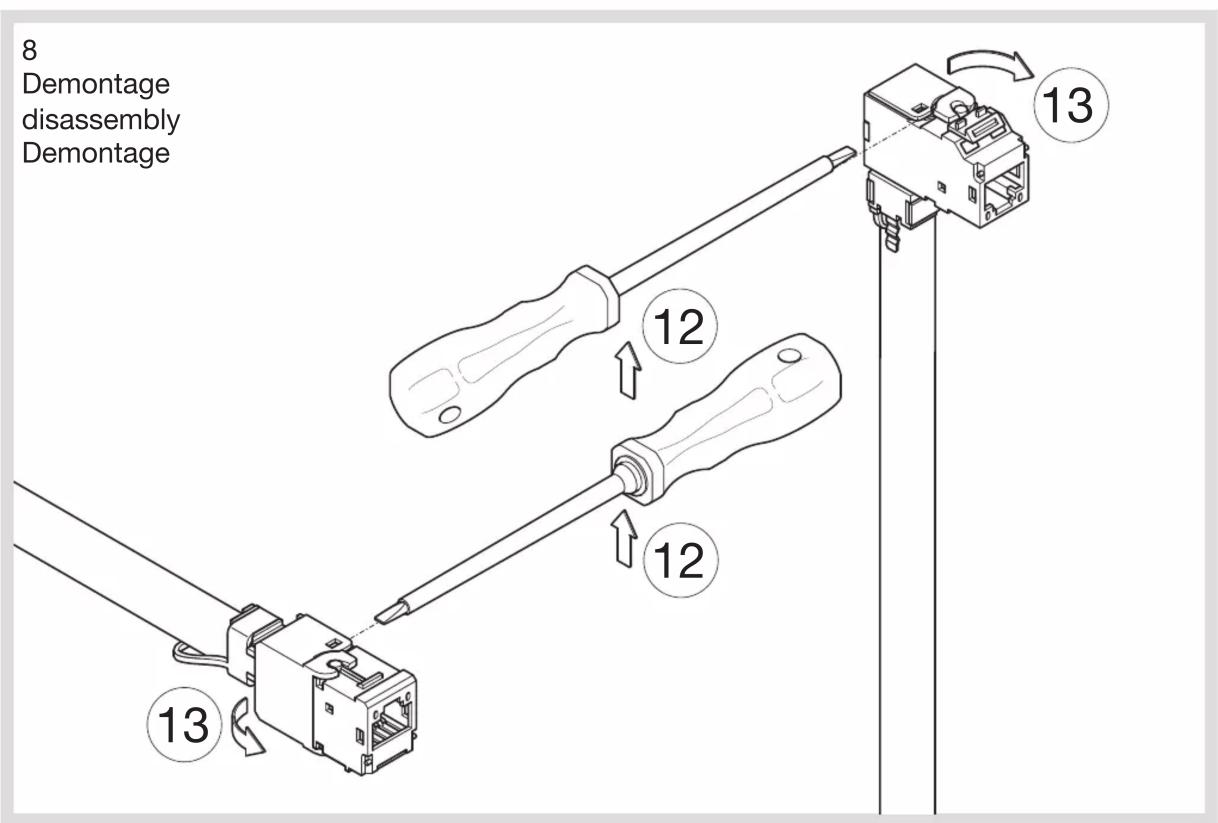

8 Demontage disassembly Demontage 12 13 12 13
