Type de produit	Prise RJ45 femelle (Keystone)
Marque	Hager
Modèle	SL20055920F9011
Normes supportées	EN 50173-1, IEC 60603-7-5, TIA/EIA-568A et 568B
Catégorie	Catégorie 6 (estimation)
Utilisation	Réseau structuré pour bâtiments
Nombre de contacts	8 contacts RJ45
Longueur de dénudage conseillée	35 mm
Dimensions (approximatives)	20 x 20 x 30 mm (Keystone)
Poids (approximatif)	10 g
Alimentation	Aucune (dispositif passif)
Matériau du boîtier	Plastique ignifugé
Type de raccordement	Connexion sans outil (IDC ou LSA+)
Fonctions principales	Transmission de données Ethernet
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter les normes d'installation (EN/IEC)
Pièces détachées et réparabilité	Non réparable, remplacer l'ensemble
Informations générales	Conforme aux standards de câblage structuré

FOIRE AUX QUESTIONS - SL20055920F9011 HAGER

Quels types de câbles utiliser avec cette prise ?

Utilisez des câbles Ethernet de catégorie 6 ou supérieure, conformes aux normes EN/IEC, pour garantir les performances.

Comment raccorder les fils selon le code couleur ?

Le produit supporte les standards T568A et T568B. Le code couleur est imprimé sur le bornier. Dénudez le câble sur 35 mm, placez les fils dans les slots correspondants et fermez le capot.

Cette prise fonctionne-t-elle avec du câble blindé ?

Oui, à condition d'utiliser un connecteur adapté au blindage (non fourni). Veillez à respecter la continuité de blindage.

Quel outil est nécessaire pour l'installation ?

Aucun outil spécialisé : le bornier est sans outil (IDC). Un dénudeur de câble peut être utile pour retirer la gaine.

Puis-je utiliser cette prise pour le téléphone ?

Oui, elle est compatible avec les signaux téléphoniques (RJ11/RJ12) mais il faut adapter le câblage sur les paires centrales.

Comment tester le câblage après installation ?

Utilisez un testeur de câble réseau pour vérifier la continuité, la polarité et le schéma de câblage.

Quelle est la longueur maximale de câble recommandée ?

Pour les applications Ethernet, la longueur maximale est de 100 mètres (incluant les cordons de brassage).

Cette prise est-elle compatible avec le Power over Ethernet (PoE) ?

Oui, elle supporte le PoE en catégorie 6 (jusqu'à 100W selon la norme). Assurez-vous que l'installation respecte les dégagements thermiques.

Comment nettoyer la prise sans l'endommager ?

Utilisez un chiffon non pelucheux légèrement imbibé d'alcool isopropylique. N'utilisez jamais de produits abrasifs ou de liquides en excès.

Que faire si les contacts sont endommagés ?

La prise n'est pas réparable. Remplacez-la par une nouvelle unité de même modèle.

MODE D'EMPLOI SL20055920F9011 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

Kabelkonfektion / cable-joint / Preparation du câble

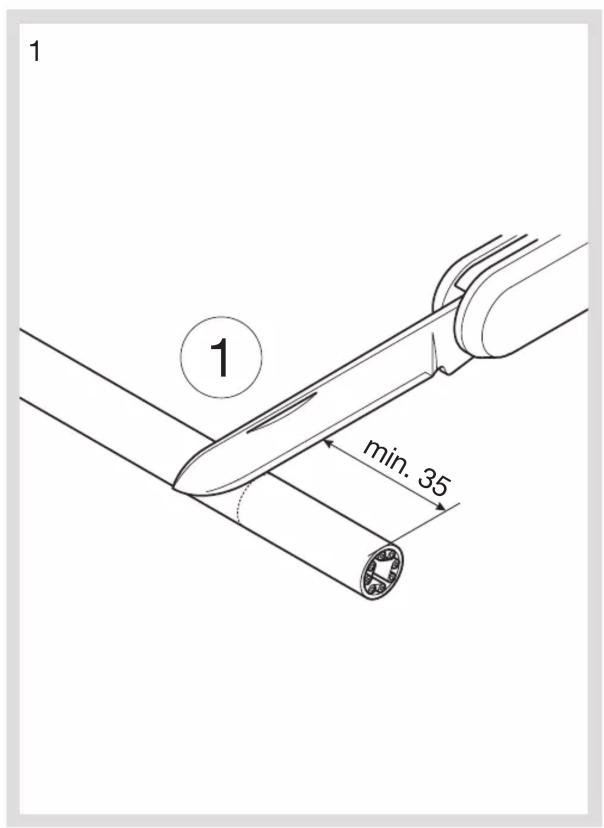

1 ① min. 35

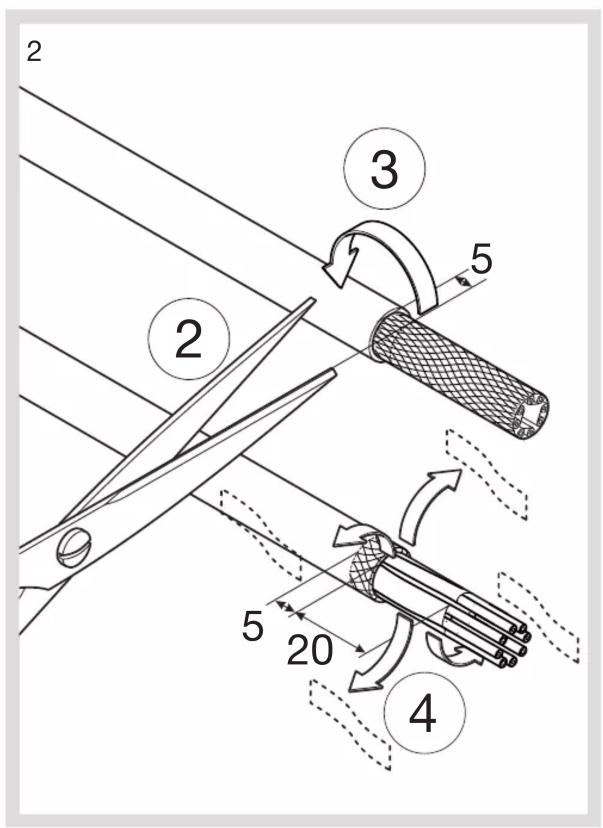

2 3 5 20 5 20 4

Montage / connection / Montage

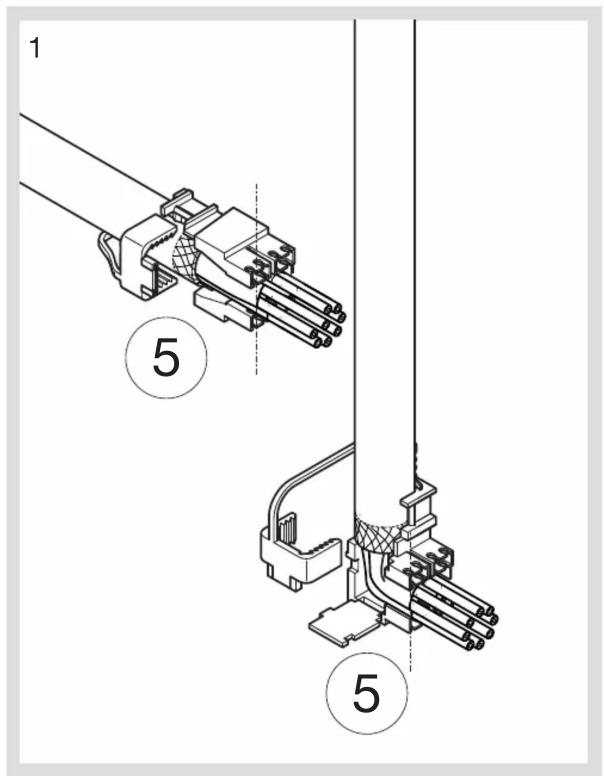

1 5 5

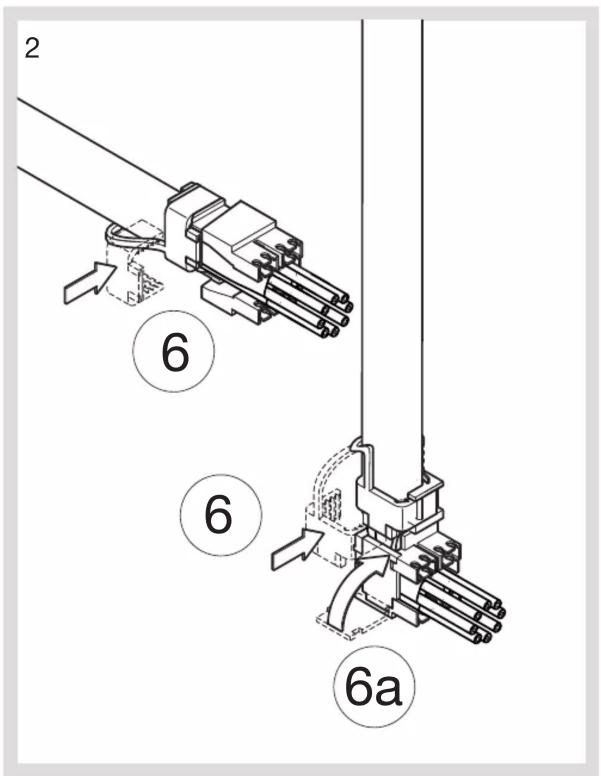

2 6 6 6a

:hager

Montage / connection / Montage

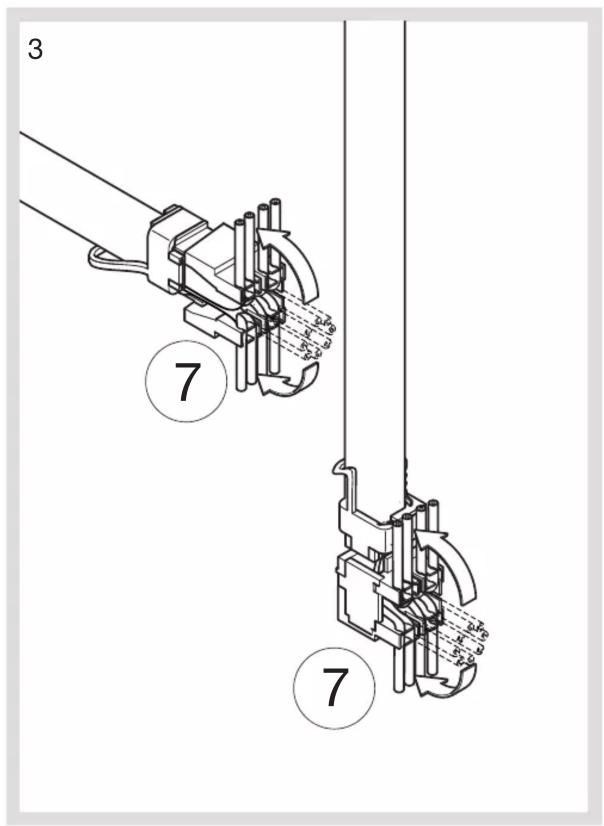

3 7 7 7 x1-x2
