MODE D'EMPLOI 52110 HAGER

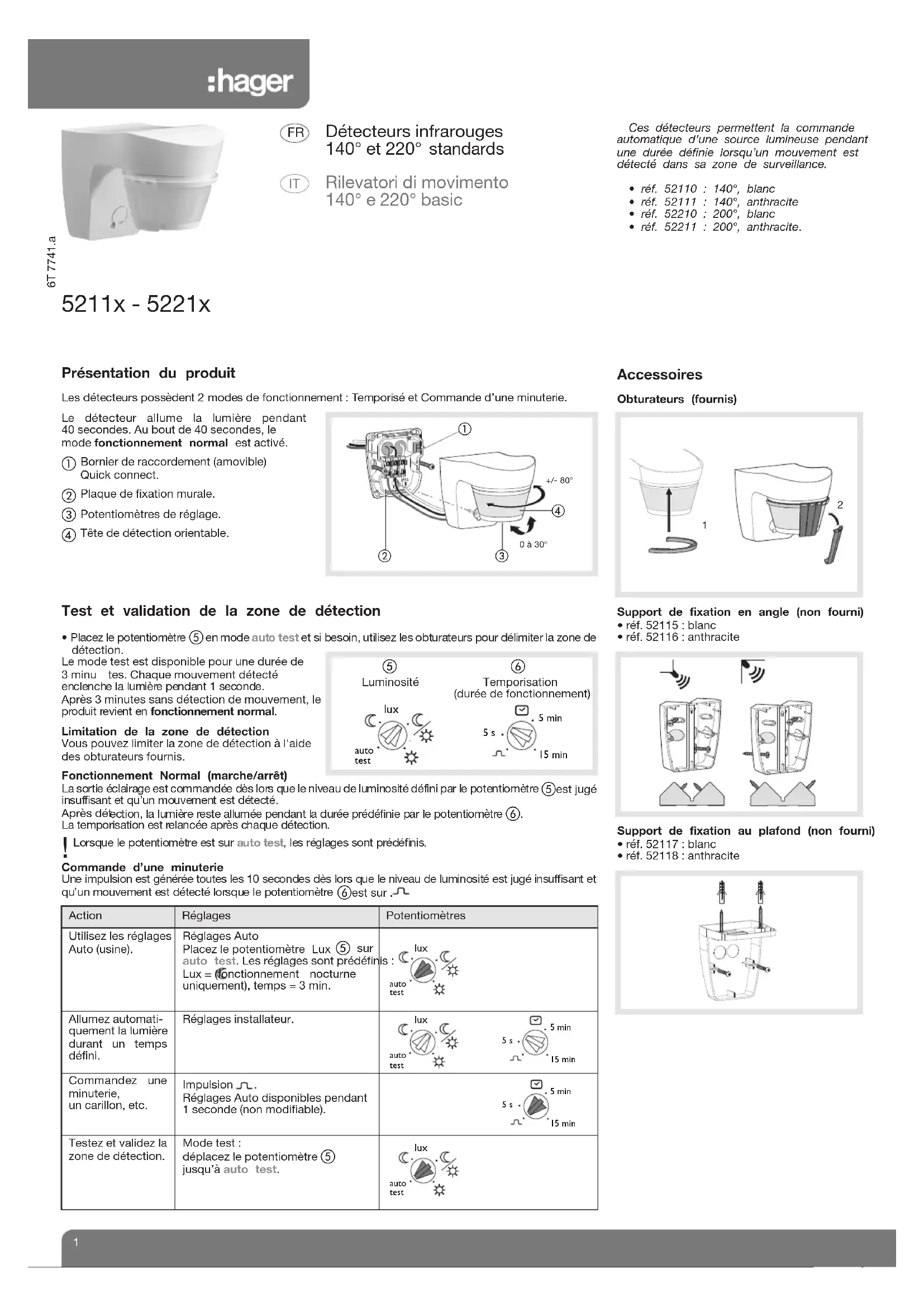

5211x - 5221x Ces détecteurs permettent la commandeautomatique d’une source lumineuse pendantune durée définie lorsqu’un mouvement estdétecté dans sa zone de surveillance.• réf. 52110 : 140°, blanc• réf. 52111 : 140°, anthracite• réf. 52210 : 200°, blanc• réf. 52211 : 200°, anthracite.
Détecteurs infrarouges 140° et 220° standards

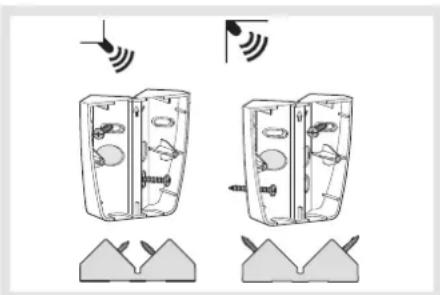

Rilevatori di movimento 140° e 220° basic 6T 7741.a Accessoires Obturateurs (fournis)Support de fixation en angle (non fourni)• réf. 52115 : blanc• réf. 52116 : anthraciteSupport de fixation au plafond (non fourni)• réf. 52117 : blanc• réf. 52118 : anthracite Test et validation de la zone de détection
- Placez le potentiomètre 햶 en mode auto test et si besoin, utilisez les obturateurs pour délimiter la zone de détection.Le mode test est disponible pour une durée de3 minutes. Chaque mouvement détecté enclenche la lumière pendant 1 seconde. Après 3 minutes sans détection de mouvement, le produit revient en fonctionnement normal. Limitation de la zone de détectionVous pouvez limiter la zone de détection à l'aidedes obturateurs fournis. onctionnement Normal (marche/arrêt) La sortie éclairage est commandée dès lors que le niveau de luminosité défini par le potentiomètre 햶 est jugé insuffisant et qu’un mouvement est détecté. Après dét ection, la lumière reste allumée pendant la durée prédéfinie par le potentiomètre 햷. La temporisation est relancée après chaque détection.
Lorsque le potentiomètre est sur auto test, les réglages sont prédéfinis. Commande d’une minuterie Une impulsion est générée toutes les 10 secondes dès lors que le niveau de luminosité est jugé insuffisant et qu’un mouvement est détecté lorsque le potentiomètre 햷 est sur .

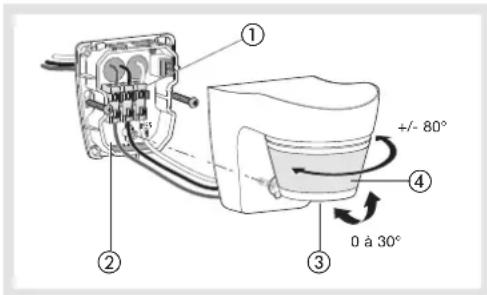

Présentation du produit Les détecteurs possèdent 2 modes de fonctionnement : Temporisé et Commande d’une minuterie. Le détecteur allume la lumière pendant 40 secondes. Au bout de 40 secondes, lemode fonctionnement normal est activé. Bornier de raccordement (amovible)Quick connect. Plaque de fixation murale. Potentiomètres de réglage. Tête de détection orientable.Action Réglages PotentiomètresUtilisez les réglagesAuto (usine).Réglages AutoPlacez le potentiomètre Lux 햶 sur auto test. Les réglages sont prédéfinis :Lux = (fonctionnement nocturneuniquement), temps = 3 min. auto lux test Allumez automati-quement la lumièredurant un tempsdéfini.Réglages installateur.15 min5 s5 min auto lux test Commandez une minuterie,un carillon, etc.Impulsion .Réglages Auto disponibles pendant1 seconde (non modifiable).15 min5 s5 minTestez et validez lazone de détection.Mode test :déplacez le potentiomètre 햶jusqu’à auto test. auto test lux +/- 80° 0 à 30° 15 min 5 s 5 min auto lux test
Luminosité Temporisation(durée de fonctionnement)

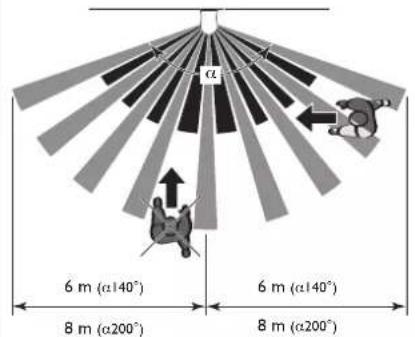

26T 7741.a Zone de détection La hauteur d’installation optimale est de 2,5 m. Le champ de détection doit rester libre. 52110 : α = 140° 52111 : α = 140° 52210 : α = 200° 52211 : α = 200° Que faire si ?
- Enclenchement intempestif de la lampe Causes : activité permanente de sources de chaleur dans la zone de détection (arbres, buissons agités par le vent ou présence de chats, chiens dans la zone de détection). Rayonnement solaire direct sur la lentille du détecteur. Le détecteur est plac é a u dessus d’une grille d’aération. Remèdes : - Limitez la portée du détecteur en modifiant son inclinaison ou par clipsage des lamelles d'occultation sur l’optique. - Protégez la lentille contre le rayonnement solaire direct. - Modifiez l’emplacement du détecteur.
- La portée du détecteur est trop faible : - Modifiez la hauteur d'installation (une hauteur de 2,5 mètres est optimale). - Modifiez l’inclinaison du détecteur.
- Pas de détection à l’approche d’un véhicule (le moteur du véhicule n’est pas encore chaud, faible rayonnement de chaleur) ou d’une personne : - Installez le détecteur de manière à ce que la zone de détection soit franchie transversalement. Caractéristiques techniques Tension d’alimentation : 230 V~ +10/-15% 50/60 Hz Consommation à vide : 1,2 W Seuil de luminosité : 5 à 1000 lux Temporisation : 5 secondes à 15 minutes Limitation de la zone de détection : obturateurs sécables (fournis) Branchement des produits en para llèle : o
Capacité de raccordement :fils rigides 1,5
Température de fonctionnement :-20°C à +55°C Température de stockage : -20°C à +60°C Classe d’isolation : II IK : 04 IP55 Résistance au feu : 750°C Dimensions (L xlxH) : 127 x 83 x 97 mm Normes : IEC 60669-1, IEC 60669-2-1 Utilisable partout en Europe et en Suisse Installation
Appareil à installer uniquement par un installateur électricien. Montage Pour un montage en saillie ou au plafond :
- fixez la plaque murale à l’aide des vis fournies.
- Raccordez le détecteur (voir schéma de raccordement).

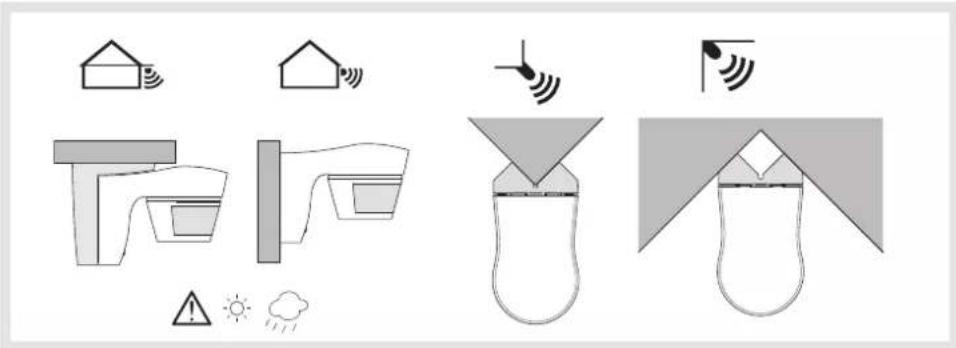

- Clipsez le détecteur sur la plaque murale, vissez pour fermer. Pour un montage en angle, la plaque de fixation murale se fixe entre l’accessoire et le détecteur. Les entrées de câbles (cloisons défonçables) sont possibles :
- par l'arri ère (montage sur boîte), par le bas ou par le haut.
- Par une moulure apparente. Goulottes Ateha Réf. ATA 12200 ou ATA 63000

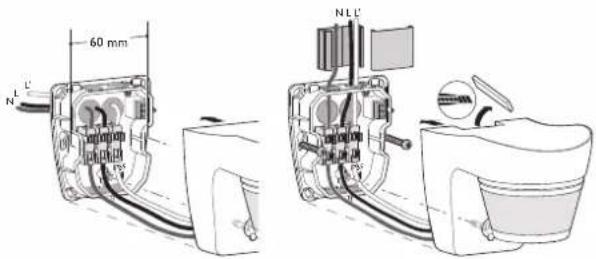

Câblages et branchements (réalisez une installation par câblage fixe). Précautions de mise en œuvre Le détecteur est sensible au rayonnement solaire et aux intempéries.
- Evitez de l’exposer directement aux rayons du soleil ou à la pluie.
- Respectez une distance de 1 mètre entre la source lumineuse et le détecteur.
Dans le cas d'utilisation avec des charges non spécifiées il est impératif de relayer. 2,5 m 8 m 16 m 6 m (α 140°) 8 m (α 200°) 6 m (α 140°) 8 m (α 200°)
