Type de produit	Détecteur de mouvement infrarouge passif
Marque	Hager
Modèle	52111
Couleur	Anthracite
Angle de détection	140°
Portée de détection	Jusqu'à 12 m (optimale à 2,5 m de hauteur)
Alimentation	230 V~, 50/60 Hz
Consommation à vide	1,2 W
Seuil de luminosité réglable	5 à 1000 lux
Temporisation réglable	5 secondes à 15 minutes
Indice de protection	IP55
Classe d'isolation	II
Résistance aux chocs	IK04
Dimensions (L x l x H)	127 x 83 x 97 mm
Température de fonctionnement	-20°C à +55°C
Type de montage	Saille ou plafond (angle avec accessoire optionnel)
Capacité de raccordement	Fils rigides 1,5 mm²
Charge maximale (incandescent)	1500 W
Modes de fonctionnement	Temporisé et commande de minuterie
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par électricien, résistance au feu 750°C
Accessoires fournis	Obturateurs sécables
Garantie	Consulter la notice complète
Normes	IEC 60669-1, IEC 60669-2-1

FOIRE AUX QUESTIONS - 52111 HAGER

Quelle est la hauteur d'installation optimale du détecteur ?

La hauteur d'installation optimale est de 2,5 mètres pour une portée de détection maximale.

Comment régler le seuil de luminosité ?

Utilisez le potentiomètre Lux (repère ⑤) pour régler le seuil de luminosité entre 5 et 1000 lux. En position auto test, le détecteur fonctionne uniquement la nuit.

Comment ajuster la durée d'éclairage après détection ?

Tournez le potentiomètre Temps (repère ⑥) pour régler la temporisation de 5 secondes à 15 minutes. La durée se relance à chaque détection.

Que faire si la lumière s'allume sans raison ?

Cela peut être dû à des sources de chaleur (animaux, végétation) ou au rayonnement solaire direct. Utilisez les obturateurs fournis pour limiter la zone de détection ou modifiez l'inclinaison du détecteur.

Puis-je installer le détecteur en extérieur ?

Oui, grâce à l'indice de protection IP55, le détecteur résiste aux intempéries. Évitez toutefois l'exposition directe au soleil ou à la pluie battante.

Comment tester la zone de détection ?

Placez le potentiomètre Lux sur auto test. Le détecteur passe en mode test pendant 3 minutes : chaque mouvement détecté allume la lumière pendant 1 seconde.

Quels types de lampes puis-je commander ?

Le détecteur peut commander jusqu'à 1500 W de lampes incandescentes ou halogènes 230 V, 1500 VA d'halogènes basse tension, et divers types de lampes fluocompactes ou LED via un relais si nécessaire.

Comment limiter la zone de détection ?

Utilisez les obturateurs sécables fournis pour masquer certaines parties de la lentille et restreindre l'angle de détection.

Puis-je raccorder plusieurs détecteurs en parallèle ?

Oui, le branchement en parallèle est possible. Respectez les capacités de raccordement (fils rigides 1,5 mm²).

Que signifie le mode 'Commande d'une minuterie' ?

Dans ce mode (potentiomètre Temps sur position ∩), le détecteur envoie une impulsion de 1 seconde toutes les 10 secondes tant qu'il détecte un mouvement, idéal pour piloter une minuterie ou un carillon.

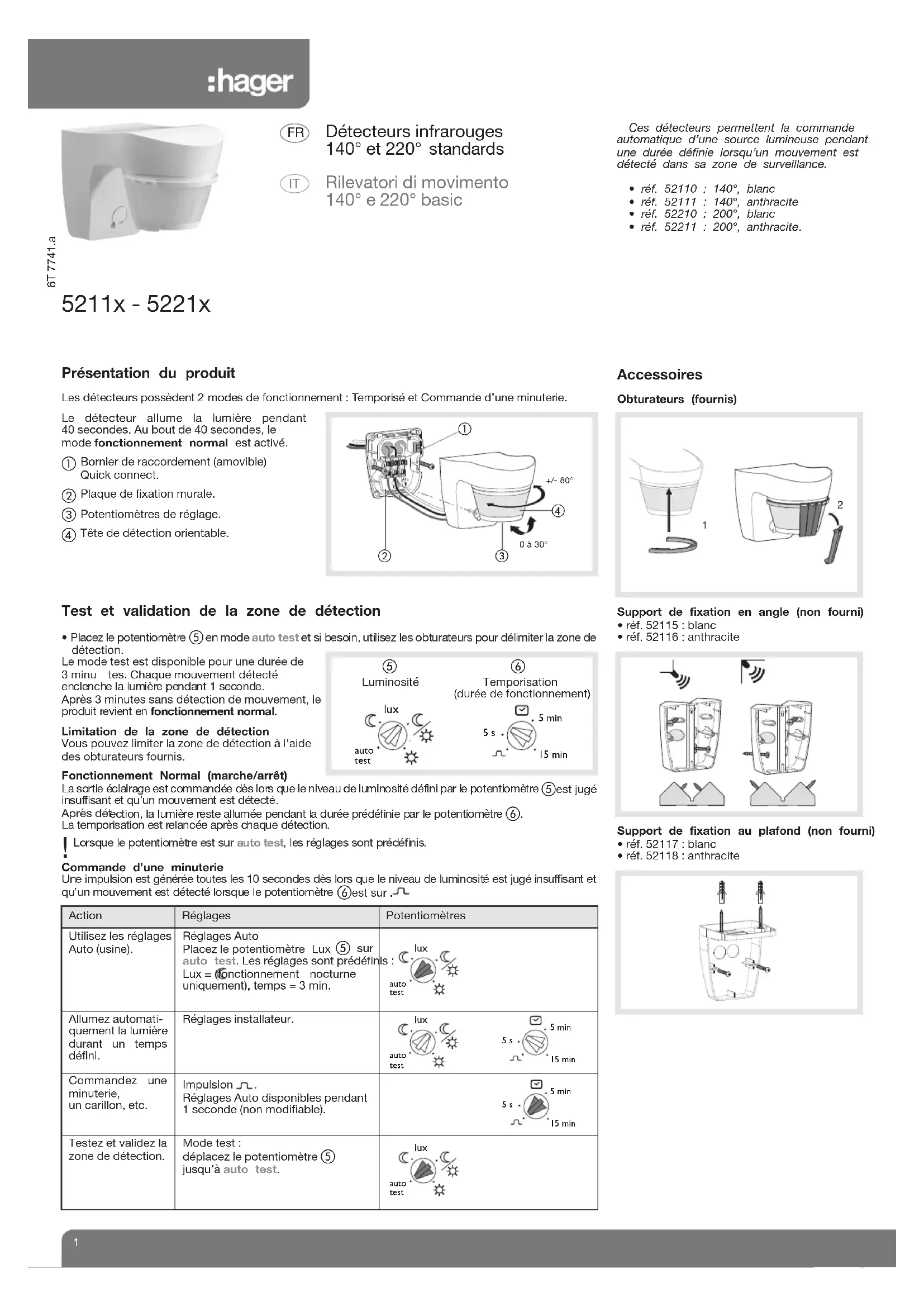

MODE D'EMPLOI 52111 HAGER

Détecteurs infrarouges 140° et 220° standards

IT

Ces détecteurs permettent la commande automatique d'une source lumineuse pendant une durée définie lorsqu'un mouvement est détecté dans sa zone de surveillance.

• réf. 52110 : 140°, blanc
• réf. 52111 : 140°, anthracite
• réf. 52210 : 200°, blanc
• réf. 52211 : 200°, anthracite.

Présentation du produit

Les détecteurs possèdent 2 modes de fonctionnement : Temporisé et Commande d'une minuterie.

Le détecteur allume la lumière pendant 40 secondes. Au bout de 40 secondes, le mode fonctionnement normal est activé.

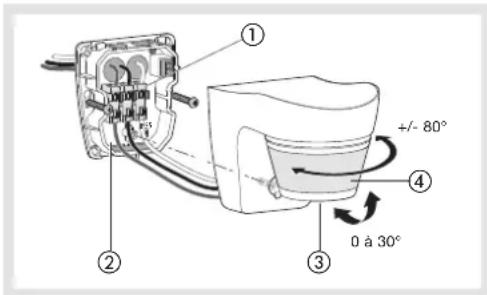

① Bornier de raccordement (amovible) Quick connect.
② Plaque de fixation murale.
③ Potentiomètres de réglage.
④ Tête de détection orientable.

Test et validation de la zone de détection

- Placez le potentiomètre ⑤ en mode auto test et si besoin, utilisez les obturateurs pour délimiter la zone de détection.

Le mode test est disponible pour une durée de 3 minu tes. Chaque mouvement détecté enclenche la lumière pendant 1 seconde. Après 3 minutes sans détection de mouvement, le produit revient en fonctionnement normal.

Limitation de la zone de détection Vous pouvez limiter la zone de détection à l'aide des obturateurs fournis.

Fonctionnement Normal (marche/arrêt)

La sortie éclairage est commandée dès lors que le niveau de luminosité défini par le potentiomètre ⑤ est jugé insuffisant et qu'un mouvement est détecté.

Après détection, la lumière reste allumée pendant la durée prédéfinie par le potentiomètre ⑥. La temporisation est relancée après chaque détection.

Lorsque le potentiomètre est sur auto test, les réglages sont prédéfinis.

Commande d'une minuterie

Une impulsion est générée toutes les 10 secondes dès lors que le niveau de luminosité est jugé insuffisant et qu'un mouvement est détecté lorsque le potentiomètre ⑥ est sur .

Action	Réglages	Potentiomètres
Utilisez les réglages Auto (usine).	Réglages Auto Placez le potentiomètre Lux 5 sur auto test. Les réglages sont prédéfinis : Lux = fonctionnement nocturne uniquement), temps = 3 min.
Allumez automatiquement la lumière durant un temps défini.	Réglages installateur.
Commandez une minuterie, un carillon, etc.	Impulsion ∩ . Réglages Auto disponibles pendant 1 seconde (non modifiable).
Testez et validez la zone de détection.	Mode test : déplacez le potentiomètre 5 jusqu'à auto test.

Accessoires

Obturateurs (fournis)

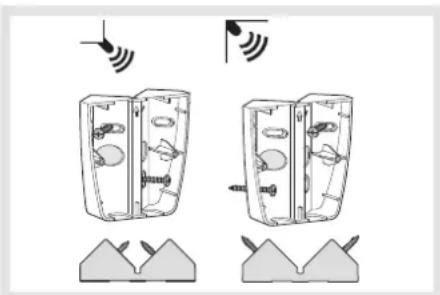

Support de fixation en angle (non fourni)

• réf. 52115 : blanc
• réf. 52116 : anthracite

Support de fixation au plafond (non fourni)

• réf. 52117 : blanc
• réf. 52118 : anthracite

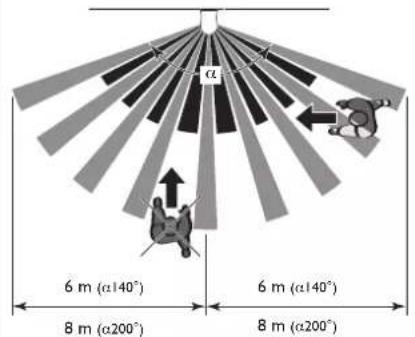

La hauteur d'installation optimale est de 2,5 m. Le champ de détection doit rester libre.

- Enclenchement intempestif de la lampe Causes : activité permanente de sources de chaleur dans la zone de détection (arbres, buissons agités par le vent ou présence de chats, chiens dans la zone de détection).

Rayonnement solaire direct sur la lentille du détecteur.

Le détecteur est plac é au dessus d'une grille d'aération.

Remèdes :

• Limitez la portée du détecteur en modifiant son inclinaison ou par clipsage des lamelles d'occultation sur l'optique.
• Protégez la lentille contre le rayonnement solaire direct.

- Modifiez l'emplacement du détecteur.

- La portée du détecteur est trop faible :

• Modifiez la hauteur d'installation (une hauteur de 2,5 mètres est optimale).
• Modifiez l'inclinaison du détecteur.

- Pas de détection à l'approche d'un véhicule (le moteur du véhicule n'est pas encore chaud, faible rayonnement de chaleur) ou ! d'une personne :

- Installez le détecteur de manière à ce que la zone de détection soit franchie transversalement.

Caractéristiques techniques

Tension d'alimentation : 230 V\~ +10/-15% 50/60 Hz

Consommation à vide : 1,2 W

Seuil de luminosité : 5 à 1000 lux

Temporisation : 5 secondes à 15 minutes

Limitation de la zone de détection :

obturateurs sécables (fournis)

Branchement des produits en para llèle : oui

Capacité de raccordement :fils rigides 1,5 mm²

Température de fonctionnement : -20°C à +55°C

Température de stockage : -20°C à +60°C

Classe d'isolation : II

IK: 04

IP55

Résistance au feu : 750°C

Dimensions (L x l x H) : 127 x 83 x 97 mm

Normes : IEC 60669-1, IEC 60669-2-1

Utilisable partout en Europe et en Suisse

CE

Installation

Appareil à installer uniquement par un installateur électricien.

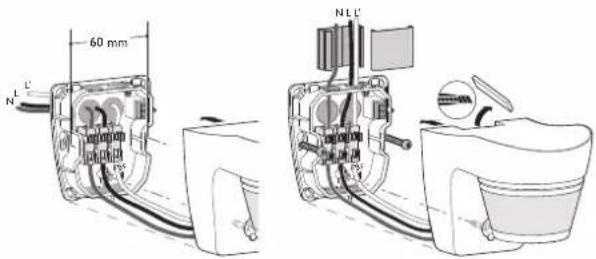

Montage

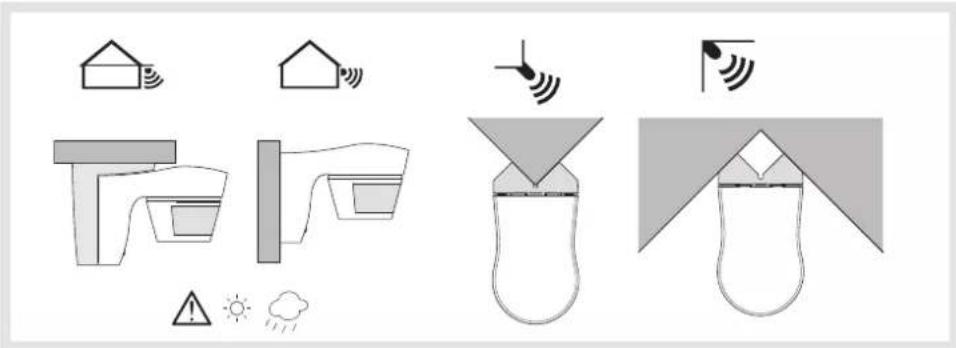

Pour un montage en saillie ou au plafond :

• fixez la plaque murale à l'aide des vis fournies.
• Raccordez le détecteur (voir schéma de raccordement).
• Clipsez le détecteur sur la plaque murale, vissez pour fermer.

Pour un montage en angle, la plaque de fixation murale se fixe entre l'accessoire et le détecteur.

Les entrées de câbles (cloisons défonçables) sont possibles :
- par l'arrière (montage sur boîte), par le bas ou par le haut.
• Par une moulure apparente.

Câblages et branchements (réalisez une installation par câblage fixe).

Précautions de mise en œuvre

Le détecteur est sensible au rayonnement solaire et aux intempéries.
- Evitez de l'exposer directement aux rayons du soleil ou à la pluie.
- Respectez une distance de 1 mètre entre la source lumineuse et le détecteur.

Type de charges		L' μ10A AC1 230 V~
	Incandescente, halogène 230 V	1500 W
	Halogène TBT (12 ou 24 V) via transformateur ferromagnétique ou électronique	1500 VA
	Fluo compact	10 x 20 W
	Tube fluorescent compensé en parallèle	290 W/C=32 μf
	Ballast électronique	580 W

Dans le cas d'utilisation avec des charges non spécifiées il est impératif de relayer.
