Type de produit	Prise électrique encastrable
Marque	Hager
Modèle	EKQ16115
Dimensions (approximatives)	80 x 80 mm (standard)
Poids (approximatif)	0,1 kg
Alimentation	230 V AC, 50/60 Hz
Courant nominal	16 A
Fonctions principales	Prise de courant avec protection mécanique et étanchéité, adaptée pour montage en cassette avec système de nivellement
Indice de protection	IP20 (estimation)
Matériau	Plastique technique et métal (tôles)
Entretien et nettoyage	Nettoyer régulièrement les joints avec de la vaseline ; éviter les produits corrosifs ; rincer à l'eau claire en cas de contact
Sécurité	Utiliser des protections de montage ; éviter les bords tranchants ; ne pas utiliser de produits agressifs
Pièces détachées disponibles	Set de nivellement, couvercles de montage (UDMx), dispositifs de rallonge (en option)
Réparabilité	Joints et couvercles remplaçables ; pas de composants électroniques complexes
Informations générales	Conforme à la norme DEEE ; éliminer séparément en fin de vie

FOIRE AUX QUESTIONS - EKQ16115 HAGER

Comment nettoyer les joints de la prise EKQ16115 ?

Il faut nettoyer et entretenir les joints dans le cadre de cassette ainsi que sur le tube sortie de câbles régulièrement (tous les 2-3 mois). Utilisez de la vaseline pour entretenir les joints.

Quels produits de nettoyage sont déconseillés ?

Les produits de nettoyage corrosifs, acides et chlorés (comme les décapants voile de ciment) peuvent endommager irrémédiablement les surfaces. Privilégiez l’eau claire.

Quels accessoires sont nécessaires pour le montage ?

Le set de nivellement est obligatoire et doit être commandé séparément. Pour les cassettes dans des boîtes de jonction universelles, il faut un couvercle de montage adapté.

Peut-on utiliser cette prise en extérieur ?

La notice ne précise pas d’usage extérieur. L’indice de protection estimé est IP20, ce qui convient à un usage intérieur uniquement.

Comment fixer correctement la cassette pour éviter tout dommage ?

Bloquez les cadres de cassettes avec des écrous de sécurité sur les tiges de nivellement contre les douilles de nivellement pour assurer une fixation suffisante.

Que faire en cas de contact avec un produit corrosif ?

Rincez immédiatement la surface à l’eau claire pour éviter toute détérioration.

Les revêtements en bois peuvent-ils être utilisés avec cette prise ?

Oui, mais les revêtements en matériaux dérivés du bois doivent être traités des deux côtés pour éviter la déformation. Utilisez du ruban adhésif double face en cas de collage unilatéral.

Comment éliminer ce produit en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Rapportez-le à un point de collecte DEEE ou au revendeur pour un recyclage approprié.

Quels sont les risques de sécurité lors du montage ?

Les ouvertures de montage non recouvertes et les cadres ouverts présentent un risque d'accident. Utilisez des protections de montage appropriées.

Où trouver la notice complète de l'EKQ16115 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou via le fabricant Hager.

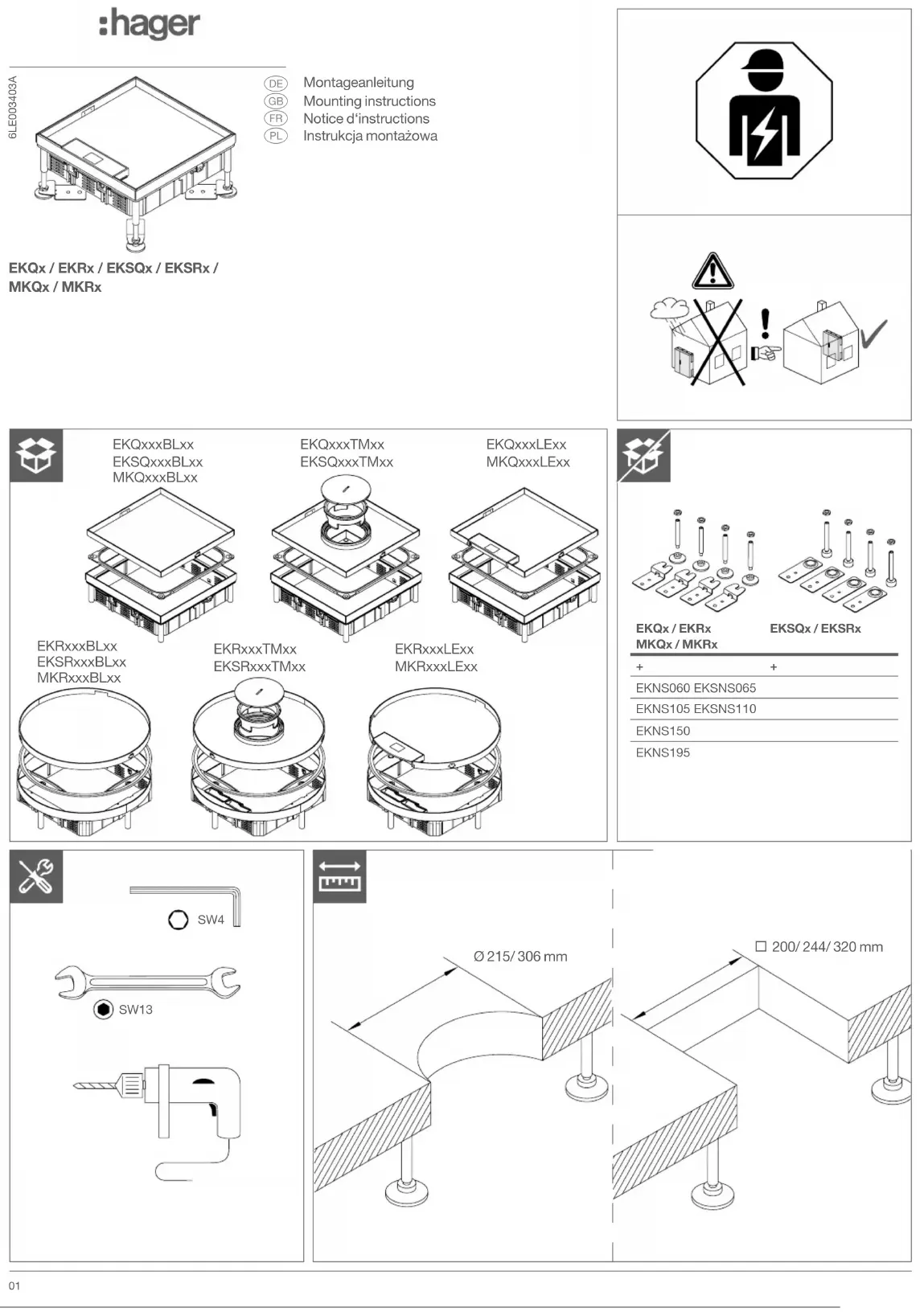

MODE D'EMPLOI EKQ16115 HAGER

Consignes de sécurité

Les ouvertures de montage non recouvertes et les cadres de cassettes ouverts peuvent partager un risque d'accident. Il faut utiliser des protections de montage ou des recouvrements appropriés.

Risque de coupure sur les aretes des toles!

Attention!

Endommagement du produit du à un montage non conforme.

Les cadres de cassettes risquent d'être endommages s'illes ne sont pas suffisamment fixés. Bloquer les cadres de cassettes avec des écrous de sécurité sur les tiges de nivellement contre les douilles de nivellement.

Une fois la pose terminée, les surfaces visibles ainsi que les parties fonctionnelles doivent être nettoyées (joints, colles) afin de ne pas endommager le produit.

Important!

• Les revêtements en matériaux dérivés du bois destinés aux couvercles doivent être traités des deux côts pour éviter qu'ils ne se déformant. En cas de collage d'un seul côté, utiliser du ruban adhésiif double face.
• Pour de nombreux matériaux dérivés du bois, il est recommandé de prévoir des joints de dilatation qui compensent à la fois la dilatation et le rétrécissement. Ils sont par exemple utiles le long des cadres extérieurs de cassettes.
• Pour les revêtements de sol, tener compte de la structure de la surface!

Maintenance

Il faut nettoyer et entrenir les joints dans le cadre de cassette ainsi que sur le tube sortie de cables régulierement (tous les 2-3 mois) afin de garantir la fonction d'étanchéité. Pour entrenir les joints, l'utilisation de vaseline est recommendé.

Attention!

Endommagement des matériaux de la surface du à un nettoyage incorrect.

Les produits de nettoyage corrosifs, acides et chlorés, tels que les décapants voile de ciment, peuvent endommager de manière irréversible les surfaces des produits.

Lors de I'utilisation de produits de nettoyage pour I'entretien du sol, il faut proteger les cassettes pour eviter tout contact avec ces produits, par exemple par maroulage.

3 un contact de certains éléments avec des produits de nettoyage corrosifs est inévitable, les surfaces doivent ensuite être nettoyées à l'eau claire.

Accessoires

Le set de nivellement nécessaire au montage doit être commandé séparément. La réseau requise figure dans le tableau. Si nécessaire, des dispositifs de rallonge (à commander séparément) peuvent être montés aux cassettes R06/ R12/Q06/Q12. Lors de la pose des cassettes dans des boîtes de jôction universelles ou des goullettes BKF, les couvercles de montage indiquent l'ouverture de montage appropriée. Les couvercles de protection sur des boîtes de jôction universelles (UDBx, UDHx, UDSx) sont à remplacer par des couvercles de montage (UDMx) à commander séparément, adaptés à laaille des boîtes et aux dimensions d'installation de la cassette. Un couvercle de montage n'est pas nécessaire pour des boîtes de raccordement (BKSAx) et des ouvertures de montage, car celles-ci reçoivent directement des cassettes de dimensions correspondantes.

Élimination correcte de ce produit (déchets d'équipements, électriques etlectroniques).

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens disposant d'un système de collecte séparé). Le symbole sur le produit ou dans les documents indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets menagers. Veuillez éliminer séparément cet appeareil des autres déchets pour ne pas porter atteinte à l'environnement ou à la santé humaine. Vous permettez ainsi une réutilisation durable des ressources matérielles. Les utilisateurs privés sont priés de se renseigner sur l'élimination ecologique du produit, soit auprès du revendeur chez qui ils ont acquis le produit, soit auprès des autorités locales. Les utilisateurs professionnels sont priés de s'adresser à leur fournisseurs et de contrôler les conditions générales de ventes du contrat de vente. Ce produit ne doit pas être éliminé avec d'autres déchets industriels.
