TRE501 - Domotique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Emetteur/Récepteur domotique
Marque	Hager
Modèle	TRE501
Catégorie	Domotique
Alimentation	230 V ~ 50 Hz
Puissance maximale	10 A (selon charge)
Type de charge	Lampes, moteurs de volets roulants, stores
Nombre de sorties	1
Mode de configuration	Quicklink sans outil
Distance de transmission	Jusqu'à 100 m en champ libre
Température de fonctionnement	0 °C à +45 °C
Dimensions (L x l x h)	45 x 45 x 20 mm
Poids	50 g
Matériau du boîtier	Plastique
Indice de protection	IP20
Type de montage	Mural (encastré ou saillie)
Fonctions principales	Commande d'éclairage, volet roulant, store, scénario
Nombre max de produits liés	20
Retour usine	Appui long >10 s sur le bouton cfg
Signalisation d'erreur	LED cfg clignotante très rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans produit chimique
Sécurité	Utiliser conformément aux prescriptions, ne pas exposer à l'humidité
Pièces détachées et réparabilité	Non démontable, aucune pièce détachée disponible
Informations générales	Appareil de la gamme Quicklink Hager, compatible avec tous les produits Quicklink

FOIRE AUX QUESTIONS - TRE501 HAGER

Comment configurer un lien entre un émetteur et un récepteur ?

Appuyez brièvement sur le bouton cfg de l'émetteur pour allumer les LED de tous les récepteurs. Appuyez brièvement sur le bouton à configurer de l'émetteur (sa LED clignote 1 s). Choisissez la fonction sur le récepteur par appuis brefs successifs sur son bouton fct (la couleur de la LED indique la fonction). Validez par un appui >2 s sur le bouton fct du récepteur jusqu'au clignotement de sa LED cfg. Enfin, appuyez brièvement sur le bouton cfg de l'émetteur pour éteindre toutes les LED.

Quelle est la signification des couleurs de LED sur le récepteur ?

Lors de la configuration, la couleur de la LED fct sur le récepteur indique la fonction sélectionnée : rouge pour allumage/extinction, vert pour variateur, jaune pour volet roulant, bleu pour scénario, blanc pour minuterie, etc. Consultez le tableau des fonctions dans la notice pour une liste complète.

Comment effacer une fonction configurée sur un récepteur ?

Suivez les étapes de configuration jusqu'à l'étape ③ (choix de la fonction). Sélectionnez la fonction 'Effacement' (généralement indiquée par un clignotement spécifique) puis validez à l'étape ④ par un appui >2 s sur le bouton fct du récepteur. La fonction est alors supprimée.

Comment effectuer un retour usine sur un produit TRE501 ?

Appuyez et maintenez le bouton cfg enfoncé pendant plus de 10 secondes jusqu'au clignotement de la LED cfg, puis relâchez. La LED s'éteint, signalant la fin du retour usine. Attention : cela efface toute la configuration du produit. Après un retour usine ou une mise sous tension, attendez 15 secondes avant de reconfigurer.

Qu'est-ce que le mode Quicklink ?

Le mode Quicklink est une méthode de configuration sans outil utilisant les boutons situés sur les produits. Il permet de lier un émetteur à un ou plusieurs récepteurs en attribuant une fonction à chaque entrée. Tous les produits compatibles Quicklink peuvent être utilisés ensemble dans une même installation.

Comment programmer un scénario (ex. scénario TV) ?

1. Liez le bouton scénario aux récepteurs concernés via les étapes de configuration (fonction scénario). 2. Réglez l'ambiance : utilisez les commandes individuelles pour placer chaque récepteur dans l'état souhaité (ex. lampe éteinte, applique à 50 %, volet à mi-hauteur). 3. Mémorisez en appuyant longuement (>5 s) sur le bouton scénario : un bref changement d'état confirme la mémorisation. Désormais, chaque appui sur ce bouton restitue l'ambiance enregistrée.

Y a-t-il une limite au nombre de produits pouvant être liés ensemble ?

Oui, un produit peut être lié au maximum à 20 autres produits. Au-delà, la configuration peut ne pas fonctionner correctement.

Que faire si la LED cfg clignote très rapidement ?

Un clignotement très rapide de la LED cfg indique une erreur ou un lien incompatible, par exemple si vous tentez de grouper des commandes d'éclairage et de volet sur un même émetteur. Vérifiez la compatibilité des fonctions et recommencez la configuration.

Comment régler la temporisation de la minuterie ?

Après avoir choisi et validé la fonction minuterie (étapes ③ et ④), appuyez >5 s sur le bouton fct du récepteur jusqu'au clignotement de la LED cfg. La LED fct clignote un nombre de fois correspondant à la valeur par défaut. Choisissez la valeur souhaitée par appuis brefs successifs sur le bouton fct (le nombre de clignotements indique la valeur). Validez par un appui >2 s sur le bouton fct jusqu'au clignotement de la LED cfg.

Comment commander un groupe de récepteurs ?

Pour créer un groupe, répétez les étapes ③ (choix de la fonction) et ④ (validation) sur chaque récepteur que vous souhaitez intégrer au groupe. Seule la fonction choisie sur le premier récepteur, ainsi que l'effacement, seront disponibles sur les autres récepteurs du groupe. Tous les récepteurs répondront alors à la même commande de l'émetteur.

MODE D'EMPLOI TRE501 HAGER

quicklink désigne le mode configuration sans outil en utilisant les boutons situés sur les produits.

Tous les produits configurables en mode quicklink sont compatibles entre eux et peuvent être exploités au sein d'une même installation.

Ces produits permettent la commande de l'éclairage, des volets roulants ou des stores.

La configuration consiste à attribuer une fonction à chaque entrée d'un émetteur puis de le lier ou plusieurs récepteurs à commander.

Le tableau ci-dessous présente par type de récepteurs, les fonctions disponibles associées à une couleur de LED.

NL

Voorstelling

	Emetteurs Zenders	Récepteurs Ontvangers	Emetteurs / récepteurs Zenders / ontvangers
Boutons et LEDsat Drukknoppen en LED’s	Tous sont munis d’un boutonctet d’une LED d’état correspondante.Allemaal uitgerust met ectig- drukknop en een overeenkomstige status LED	Tous sont munis de 2 bounget fctet de la LED d’état correspondante.Allemaal uitgerust met 2 drukknopcapenfcten met de overeenkomstige status LED
ExemplesdeinproduitsVoorbeeld van producten		TRC270F	WKT400TRE201

Tous les produits émetteurs/récepteurs fonctionnent sans configuration.

Appui bref sur le boutefy de l'émetteur.

Les LED cfo de tous les récepteurs et de l'émetteur s'allument.

Appui bref sur le BP à configurer de l'émetteur.

La LED cfs de l'émetteur clignote pendant 1s.

Choisir la fonction par appuis brefs successifs sur le boufot du récepteur.

Défilement des fonctions indiquées par la couleur de la Lécrésur le récepteur (voir liste).

Appui > 2s sur le bouton fct du jusqu'au clignotement de la afg.

La fonction identifiée par la couleur de la LEDctest validée.

Appui bref sur le bouton cfg de l'émetteur.

Les LEDcfg ● de tous les récepteurs et de l'émetteur s'éteignent. Fin de la configuration.

FR Visualisation d'une fonction configurée

A l'étape② la LED fctindique la couleur de la fonction configurée.

Commande de groupe

Répéter les étapes ^③ et ④ sur les autres récepteurs à intégrer à un groupe. Seule la fonction choisie sur le premier récepteur et l'effacement seront disponibles au choix sur les autres récepteurs.

Modification d'une fonction configurée

A l'étape③ vous pouvez modifier la fonction affichée, sauf en cas de commande de groupe ou l'effacement est nécessaire sur tous les récepteurs du groupe avant de choisir une nouvelle fonction.

Effacement d'une fonction configurée

A l'étape③ choisir la fonction "Effacement" puis valider à l'étape

Réglages

Réglage du temps de la minuterie /du temps de montée d'un volet / blocage scénario

Le réglage de ces paramètres est nécessaire pour :

Après avoir choisi et validé la fonction minuterie ou montée ou descente on na keuze en bevestiging van de functie schakelklok, OP/NEER of scenario scénario (étapes ③ et ④), suivez les étapes ci-dessous pour choisir une valeustappen ③ en ④) volgt u onderstaande stappen om een waarde te kiezen (ex. minuterie) du tableau de réglage des valeurs. (bijv. schakelklok) in de tabel van de instelwaarden.

4Appui > 5s sur le bouton fct due nombre de clignotement récepteur jusqu'au clignotement de la LED cfg de la LED fctcorrespond à la valeur par défaut.
Choisir la valeur par appui bref successif sur le bouton fct.	Défilement des valeurs indiquées par le nombre de clignotement de la LED fct.(voir tableau ci-contre).
Appui > 2s sur le bouton fct du La fonction choisie est validée, récepteur jusqu'au clignotement de la LED cfg

Actie Resultaat

FR Minuterie : temporisation multiple

FR F onction scénario

Des appuis successifs sur le bouton de commande La commande scénario permet d'activer minuterie augmentent la temporisation de la minuterie directement l'ambiance souhaitée en agissant La durée effective sera fonction du nombre d'appuis simultanément sur des récepteurs de nature effectués (voir tableau ci dessous "réglage des valeurs allumage des appliqués, à descente des

Retour usine d'un produit

Appuyer et maintenir le boucfgj jusqu'au clignotement de la LEDcfg (> 10s) puis relâcher. La fin du retour usine est signalée par l'extinction la LEDcfg .

Cette opération provoque l'effacement complet de la configuration du produit, quel que soit le mode de configuration.

Si le produit a été configuré avec le TX100 ou par il est préférable de réaliser le retour usine par ces de façon à retirer le produit du projet concerné. Après une mise sous tension ou un retour usine, attendre 15 secondes avant de procéder à une configuration.

Limite du système

Un produit peut-être lié au maximum à 20 autres produits.

Signalisation des erreurs

Un clignotement très rapide de la cfgD indique une erreur ou un lien incompatible.

(ex. commande de groupe mélangeant des commandes d'éclairage et de volet).

Réglages des valeurs

*:valeurs par défaut / standaardwaarden

La commande scénario permet d'activer directement l'ambiance souhaitée en agissant simultanément sur des récepteurs de nature différente (ex. scénario TV : extinction du plus allumage des appliques + descente des v du salon).

Cette commande peut être affectée à n'importe quel émetteur de l'installation.

a Ex. scénario TV / vb. TV-scenario

ETS, outils

La réalisation de la fonction scénario s'effectue en 3 étapes :

A. Programmation des liens entre le bouton scénario et les récepteurs à commander,

B. Réglage du scénario, il s'agit de définir l'état souhaité de chaque récepteur impliqué dans votre scénario (lampe allumée, niveau de variation ou d'ouverture du volet...)

Ge Mémorisation par le bouton scénario de l'ambiance définie.

Programmation du scénario

A l'étape ^8 sélectionner la fonction scénario et valider le lien (étape ^4 ) sur le 1er récepteur,

- Répéter les étapes et ④ pour lier les autres sorties à commander.

Attention: une sortie peut être intégrée au maximum dans 2 scénarios différents.

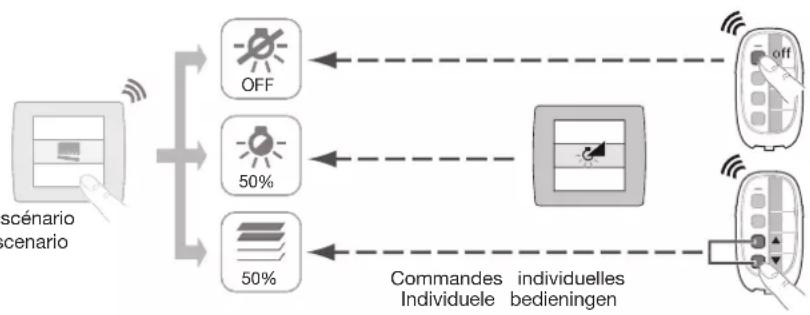

Réglage de l'ambiance scénario

NL S cenariofunctie

Réglage scénario / Instelling scenario

- En utilisant les commandes individuelles des différents récepteurs électriques impliqués dans votre scénario, réalisez l'ambiance souhaitée (ex. extinction du plafonnier, niveau de variation de l'applique à 50 %, volet ouvert à mi-haute

Attention: Pour le réglage du volet, procédez d'abord à une montée complète du volet et attendez 2 minutes dans cette position, puis fa descendre le volet jusqu'à la position souhaitée.

Mémorisation du scénario

- Mémoriser les états des récepteurs correspondant au scénario par un appui long > 5s sur le bouton scénario qui active le sce. Un bref changement d'état des sorties signale mémorisation des états des différents récepteurs électriques.

Dorénavant, chaque appui sur le bouton scénarioVoortaan geeft elke druk op de scenario-drukknop restitue l'ambiance ainsi mémorisée. de opgeslagen sfeer weer.

Chaque nouvel appui long > 5s mémorise la nouvelle ambiance.
