Caractéristiques techniques	Détecteur de mouvements HAGER TXD501CH, technologie infrarouge passif, portée jusqu'à 12 mètres, angle de détection de 180°.
Utilisation	Idéal pour la détection de mouvements dans les espaces intérieurs et extérieurs, compatible avec les systèmes d'éclairage automatique.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur pour éviter les fausses détections, remplacer les piles si nécessaire.
Sécurité	Conforme aux normes de sécurité en vigueur, installation recommandée par un professionnel pour éviter les risques électriques.
Informations générales	Produit garanti 2 ans, installation en surface ou encastrée, couleur blanche, design moderne et discret.

FOIRE AUX QUESTIONS - TXD501CH HAGER

Comment installer le détecteur de mouvements HAGER TXD501CH ?

Pour installer le HAGER TXD501CH, choisissez un emplacement à hauteur de 2,5 à 3 mètres, évitez les zones exposées directement au soleil ou à des sources de chaleur. Fixez le détecteur avec les vis fournies, puis connectez-le au réseau électrique selon le schéma de câblage dans le manuel d'utilisation.

Que faire si le détecteur ne s'active pas ?

Vérifiez d'abord que le détecteur est correctement alimenté. Assurez-vous que le mode de détection est activé et que le capteur n'est pas obstrué par des objets. Testez le détecteur en vous déplaçant dans son champ de vision.

Comment régler la sensibilité du détecteur de mouvements ?

La sensibilité du HAGER TXD501CH peut être ajustée à l'aide du potentiomètre situé sur le boîtier du détecteur. Tournez le potentiomètre dans le sens des aiguilles d'une montre pour augmenter la sensibilité, ou dans le sens inverse pour la diminuer.

Le détecteur est trop sensible, que faire ?

Si le détecteur réagit à des mouvements non désirés, essayez de réduire la sensibilité à l'aide du potentiomètre. Assurez-vous également que le détecteur est installé dans un endroit approprié, loin des sources de chaleur ou des mouvements d'air.

Comment réinitialiser le détecteur de mouvements HAGER TXD501CH ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Attendez que le voyant d'état clignote pour indiquer que le détecteur est prêt à être configuré à nouveau.

Le détecteur fonctionne mais ne déclenche pas l'éclairage, que faire ?

Vérifiez que le câblage du détecteur est correctement connecté à l'éclairage. Assurez-vous également que l'ampoule fonctionne. Si le problème persiste, consultez le manuel pour vérifier les réglages de l'éclairage.

Comment savoir si le détecteur est défectueux ?

Si le détecteur ne réagit pas malgré des réglages corrects et une alimentation adéquate, il peut être défectueux. Essayez de le tester dans un autre emplacement ou avec un autre appareil. Si cela ne fonctionne pas, contactez le service client.

Le détecteur de mouvements est-il étanche ?

Le HAGER TXD501CH est conçu pour une utilisation en intérieur. Il n'est pas étanche, donc évitez de l'installer à l'extérieur ou dans des zones humides.

MODE D'EMPLOI TXD501CH HAGER

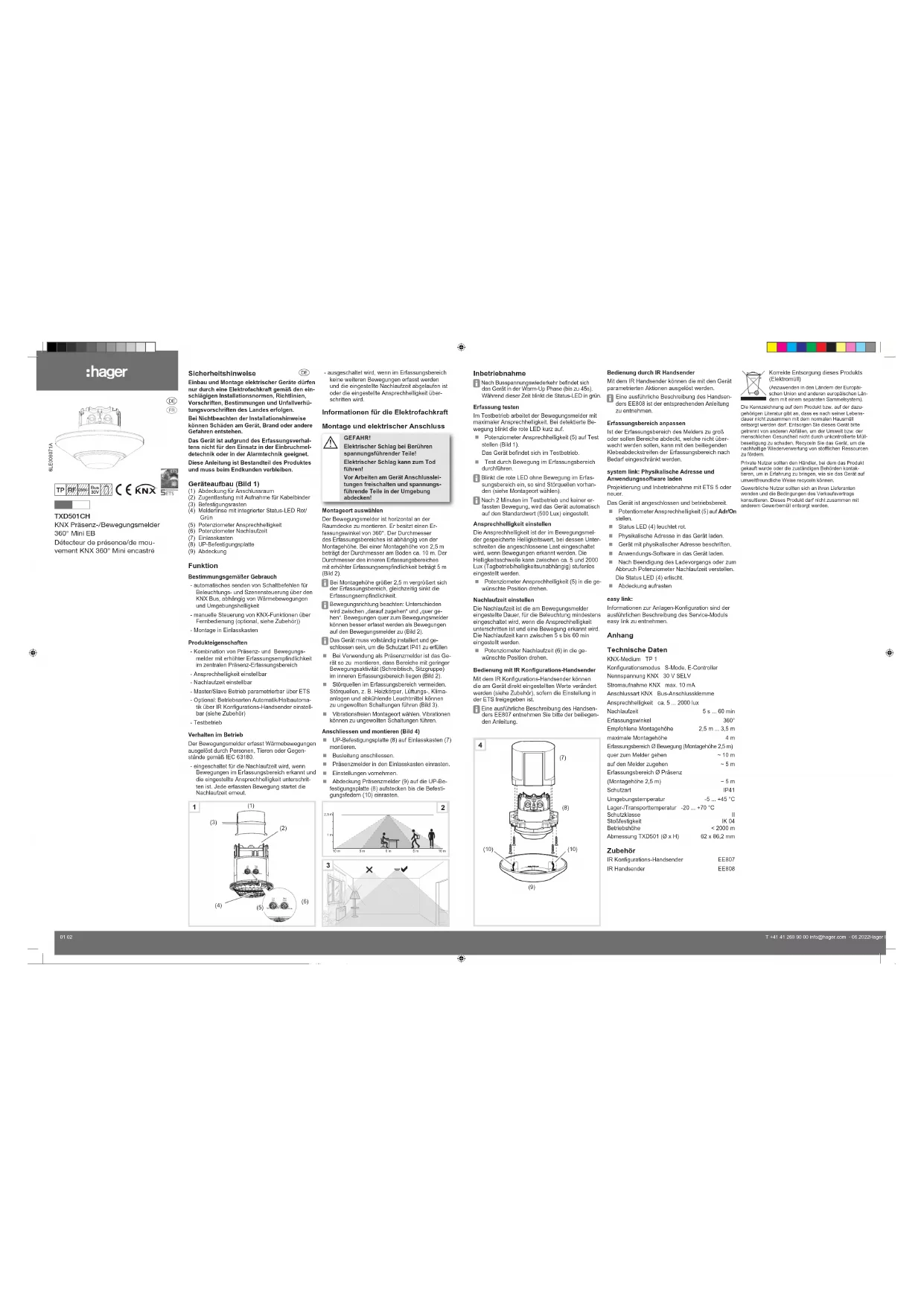

6LE008071A01 02 TXD501CH KNX Präsenz-/Bewegungsmelder 360° Mini EB Détecteur de présence/de mou- vement KNX 360° Mini encastré

Consignes de sécurité L’installation et le montage d’appareils élec- triques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d’installation et dans le respect des directives, dispositions et consignes de sécu- rité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers. En raison de son comportement de détection, l'appareil ne convient pas comme système de détection d'infractions ou d'alerte. Cette notice fait partie intégrale du produit et doit être conservée par l’utilisateur final. Composition de l'appareil (image 1) (1) Habillage pour logement de raccordement (2) Support de câble avec logement pour serre- câbles (3) Crans de fixation (4) Voyant de signalisation avec LED d'état rouge/vert intégrée (5) Potentiomètre de luminosité de déclenche- ment (6) Durée de commutation du potentiomètre (7) Boîte d’encastrement (8) Plaque de fixation encastrée (9) Couvercle Fonction Utilisation conforme - Envoi automatique d'instructions de commuta- tion pour la commande de l'éclairage et des scènes via le bus KNX, en fonction des dépla- cements de chaleur et de la luminosité am- biante - Commande manuelle des fonctions KNX par télécommande (en option, voir accessoires)) - Montage dans la boîte d’encastrement Caractéristiques du produit - Combinaison de détecteurs de présence et de mouvement avec une sensibilité de détection accrue dans la zone de détection de présence centrale - Luminosité de déclenchement réglable - Durée de temporisation réglable - Fonctionnement maître/esclave paramétrable via ETS - En option : modes de fonctionnement automa- tique/semi-automatique réglables via télécom- mande de configuration à infrarouge (voir ac- cessoires) - Mode Test Comportement en cours de fonctionnement Le détecteur de mouvement détecte les dépla- cements de chaleur produits par les personnes, animaux ou objets selon CEI 63180. - Activation pendant la durée de commutation dès qu'un mouvement est détecté dans la zone de détection et que la luminosité de déclenche- ment n'est plus atteinte. Chaque mouvement détecté relance la durée de commutation. - Désactivation si plus aucun mouvement n'est détecté dans la zone de détection et que la du- rée de commutation a expiré ou que la lumino- sité de déclenchement est dépassée. Informations destinées aux électriciens Montage et raccordement électrique DANGER ! Choc électrique en cas de contact avec les pièces sous tension ! Un choc électrique peut provoquer la mort ! Avant d’intervenir sur l’appareil, déconnecter les câbles de raccorde- ment et recouvrir les pièces conduc- trices avoisinantes !

Choix du lieu de montage Le détecteur de mouvement doit être monté à l'horizontale sur le plafond de la pièce. Il possède un angle de détection de 360°. Le diamètre de la zone de détection dépend de la hauteur de montage. À une hauteur de montage de 2,5 m, le diamètre au sol est d'env. 10 m. Le diamètre de la zone de détection intérieure avec une sensibilité de détection accrue est de 5 m (image 2). À une hauteur d’installation supérieure à 2,5 m, la zone de détection s'élargit, mais la sensibilité de détection diminue proportionnellement. Tenir compte de la direction du mouvement : il faut faire la distinction entre les « mouvements frontaux » vers le détecteur et les « mou- vements transversaux ». Les mouvements transversaux par rapport au détecteur sont détectés plus facilement que les mouvements en direction du détecteur de mouvement (image 2). L’appareil doit être entièrement installé et fermé pour garantir l’indice de protection IP41 En cas d'utilisation comme détecteur de pré- sence, monter l'appareil de telle sorte que les zones présentant une faible activité de mouve- ment (bureau, coin salon) se trouvent au centre de la zone de détection (image 2). Éviter toute source d'interférence dans la zone de détection. Des sources d'interférence telles que les radiateurs, systèmes d'aération, clima- tiseurs et lampes en cours de refroidissement peuvent provoquer des déclenchements invo- lontaires (image 3). Choisir un lieu de montage exempt de vibra- tions. Les vibrations peuvent provoquer des déclenchements intempestifs. Montage et raccordement (image 4) Monter la tôle de fixation encastrée (8) sur la boîte de montage (7). Raccorder la ligne bus. Enclencher le détecteur de présence dans la boîte de montage. Effectuer les réglages. Enfoncer le couvercle du détecteur de présence (9) sur la tôle de fixation encastrée (8) jusqu’à l’enclenchement des ressorts de fixation (10). Mise en service Après le retour de la tension, l’appareil se trouve en phase de préchauffage (jusqu’à 45 s). Pendant ce temps, la LED d'état clignote en vert. Test de la détection En mode Test, le détecteur de mouvement fonc- tionne à la luminosité de déclenchement maximale. La LED rouge clignote brièvement lorsqu’un mou- vement est détecté. Régler le potentiomètre de luminosité de déclenchement (5) sur Test (image 1). L'appareil se trouve en mode Test. Procéder à un test en se déplaçant dans la zone de détection. Si le détecteur de mouvement se déclenche en l'absence de mouvement dans la zone de détection, des sources d'interférence sont présentes (voir Choix du lieu de montage). Au bout de 2 minutes en mode Test et si aucun déplacement n’est détecté, l’appareil est automatiquement réglé sur les valeurs standard (500 Lux/15 min). Réglage de la luminosité de déclenchement La luminosité de déclenchement est la valeur de luminosité enregistrée dans le détecteur de mouvement. Lorsque la luminosité est en dessous de cette valeur, tout mouvement détecté déclen- chera l'activation de la charge raccordée. Le seuil de luminosité peut être réglé en continu entre env. 5 et 2 000 Lux (mode Jour/indépendant de la luminosité). Placer le potentiomètre de luminosité de déclenchement (5) dans la position souhaitée. Réglage de la durée de temporisation La durée de commutation, prédéfinie par le poten- tiomètre du détecteur de mouvement, est la durée pendant laquelle l'éclairage reste allumé dès lors que le niveau de luminosité de déclenchement est jugé insuffisant et qu'un mouvement est détecté. La durée de commutation peut être réglée entre 5 s et 60 min. Placer le potentiomètre de durée de commuta- tion (6) dans la position souhaitée. Mise en service avec télécommande de configuration à infrarouge L’émetteur manuel de configuration IR permet de modifier directement les valeurs réglées sur l’appa- reil (voir accessoires) si le réglage est autorisé dans l’ETS. Une description complète de la télécommande EE807 figure dans le manuel joint. Commande par télécommande à infrarouge L’émetteur manuel IR permet de déclencher les actions paramétrées avec l’appareil. Une description complète de la télécommande EE808 figure dans le manuel correspondant. Ajustement de la zone de détection Si la zone de détection du détecteur est trop grande ou s’il faut masquer des zones ne devant pas être contrôlées, la zone de détection peut être limitée à l’aide des bandes de recouvrement autocollantes. Mode de configuration system link, Charger l'adresse physique et le logiciel d'application Configuration et mise en service avec ETS 5 ou la nouvelle version. L'appareillage est raccordé et prêt à fonctionner. Régler le potentiomètre de réglage de la tempo- risation (5) sur adr. LED d'état (4) s'allume en rouge. Charger l'adresse physique dans l'appareil. Marquer l'adresse physique sur l'appareillage. Charger le logiciel d'application dans l'appareil- lage. À l'issue du processus de chargement ou pour annuler, modifier la durée de commutation du potentiomètre. La LED d'état (4) s'éteint Encliqueter enjoliveur easy link: Référez-vous à la description détaillée du module de service easy link pour obtenir des informations sur la configuration de l'installation. Annexe Caractéristiques techniques Moyen de communication KNX TP 1 Mode de configuration systemlink, easylink Tension nominale KNX

• Courant absorbé KNX max. 10 mA Type de raccordement KNXBorne de raccordement de bus Luminosité de déclenchement env. 5 p. 2
• 000 Lux Temporisation env. 5 s p. 60
• min Angle de détection360° Hauteur d’installation recommandée 2,5 m ,5 m Hauteur d’installation maximale 4 m Zone de détection Ø mouvement (hauteur de montage 2,5 m)~ 6 m Mouvement perpendiculaire au détecteur ~ 10 m Mouvement frontal vers le détecteur ~ 5 m Zone de détection Ø présence (Hauteur de montage 2,5 m) ~ 5 m Indice de protection IP41 Température ambiante -5 +45 °C Température de stockage/transport -20 +70 °C Classe de protection II Résistance aux chocs IK 04 Altitude de fonctionnement <. 2 000 m Dimensions TXD501 (Ø x H) 62 x 86,2 mm Accessoires Télécommande de configuration à infrarouge EE807 Télécommande à infrarouge EE808 p. 3

(5) Comment éliminer ce produit (déchets d’équipements électriques et électro- niques) (applicable dans les pays de l’Union Euro- péenne et dans d'autres pays européens disposant d'un système de collecte séparé). Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. Veuillez évacuer séparément cet appareil des autres déchets pour que son élimination incontrôlée ne porte pas atteinte à l’environnement ou à la santé humaine. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débar- rasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournis- seurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec d'autres déchets industriels.
