25513 - Domotique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance électronique
Marque	Hager
Modèle	25513
Catégorie	Domotique
Alimentation	230 V~ ±15% 50/60 Hz, 240 V~ +/-6% 50/60 Hz
Consommation	0,5 VA
Sortie	Contact inverseur libre de potentiel, μ 8A 230 V~ AC1
Dimensions (L x l x h)	80 x 80 x 30 mm
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-10 °C à +65 °C
Indice de protection	IP 30
Classe d'isolation	II
Fonctions principales	Régulation chronoproportionnelle, commande de chauffage rayonnant, interprétation de 6 consignes fil pilote (confort, réduit, hors gel, arrêt, éco 1, éco 2), limitation mécanique de la consigne
Installation	Sur mur intérieur à 1,50 m du sol, en saillie ou sur boîte d'encastrement (entraxe 60 mm)
Garantie	24 mois contre vices de matières ou de fabrication
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien qualifié, protection amont disjoncteur 10A
Pièces détachées et réparabilité	Pièces détachées disponibles auprès de l'installateur ou du service après-vente Hager

FOIRE AUX QUESTIONS - 25513 HAGER

Comment installer le thermostat 25513 ?

Installez le thermostat sur un mur intérieur à 1,50 m du sol, à l'abri des influences externes (aérateur, mur extérieur, rayons de soleil) et internes (appareil d'éclairage, conduit de fumée, convecteurs). Bouchez la gaine pour éviter les courants d'air. Le thermostat peut être monté en saillie ou sur une boîte d'encastrement avec un entraxe de 60 mm. Déclipsez le capot, fixez le socle, branchez les fils, puis remontez le capot.

Quels sont les ordres de commande interprétés par le fil pilote ?

Le thermostat 25513 interprète jusqu'à 6 ordres : confort (valeur réglée de 5 à 30 °C), réduit (-2 °C par rapport au confort), hors gel (6 °C fixe), arrêt, éco 1 (-1 °C) et éco 2 (-2 °C).

Comment étalonner la consigne du thermostat ?

Quelques jours après la mise en marche, mesurez la température ambiante avec un thermomètre placé au centre de la pièce. Retirez le bouton de réglage du thermostat et repositionnez-le en face de la valeur indiquée par le thermomètre.

Peut-on limiter la plage de réglage de la consigne confort ?

Oui, récupérez les deux ergots de blocage livrés dans le socle. Positionnez le bouton de réglage sur la valeur souhaitée (ex. 20 °C), déclipsez-le, mettez en place les ergots, puis remettez le bouton. La consigne sera alors bloquée ou limitée à la plage désirée.

Quelles sont les caractéristiques électriques du 25513 ?

Alimentation : 230 V~ ±15% 50/60 Hz ou 240 V~ +/-6% 50/60 Hz. Sortie : contact inverseur libre de potentiel μ 8A 230 V~ AC1. Consommation : 0,5 VA. Tension de choc : 4 kV. Protection amont : disjoncteur 10 A.

Quelles sont les dimensions et l'indice de protection du thermostat ?

Dimensions : 80 x 80 x 30 mm. Indice de protection : IP 30. Température de fonctionnement : 0 °C à +50 °C. Température de stockage : -10 °C à +65 °C. Classe d'isolation : II.

Comment nettoyer le thermostat 25513 ?

Nettoyez le thermostat avec un chiffon doux et sec. N'utilisez pas de produits abrasifs, de solvants ou de nettoyants liquides qui pourraient endommager l'appareil.

Quelle est la garantie du produit ?

La garantie est de 24 mois contre tous vices de matières ou de fabrication à partir de la date de production. En cas de défectuosité, le produit doit être retourné via l'installateur et le grossiste, avec une description du défaut.

Comment éliminer le thermostat en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Suivez les consignes de recyclage des déchets d'équipements électriques et électroniques. Rapportez-le à un point de collecte ou contactez votre distributeur.

Le thermostat 25513 est-il adapté au plancher chauffant ?

Oui, il est particulièrement adapté à la commande de chauffage rayonnant comme le plancher chauffant (PRE) ou le plafond rayonnant électrique, grâce à sa régulation chronoproportionnelle et sa capacité à interpréter les ordres fil pilote.

MODE D'EMPLOI 25513 HAGER

Thermostats d'ambiance électronique

Notice d'instructions

Garantie

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel.

La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en oeuvre et/ou une utilisation non conforme aux règles de l'art.

Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.

25513

Présentation du produit Montage

Le 25513 est un thermostat d'ambiance électronique tout particulièrement adapté à la commande de chauffage rayonnant tel que le plancher chauffant (PRE) ou le plafond rayonnant électrique, grâce à sa régulation chronoproportionnelle. Il peut interpréter jusqu'à 6 consignes fil pilote.

Principe du fil pilote

Le fil pilote est une phase supplémentaire qui permet à un programmateur, un délesteur ou tout autre automatisme, d'envoyer des ordres de commande au thermostat (thermostat du convecteur, thermostat d'ambiance). Le thermostat d'ambiance 25513 peut interpréter jusqu'à 6 ordres de commande.

Ces ordres peuvent être des consignes de chauffage ou de délestage (arrêt).

• confort = valeur indiquée sur le bouton de réglage du thermostat (de 5 à 30 °C)
• réduit = -2 °C par rapport au réglage du confort
• hors gel = 6 °C fixe indépendant du bouton de réglage
• arrêt = arrêt du chauffage (délestage).
• éco 1 = -1 °C par rapport au réglage du confort
• éco 2 = -2 °C par rapport au réglage du confort.

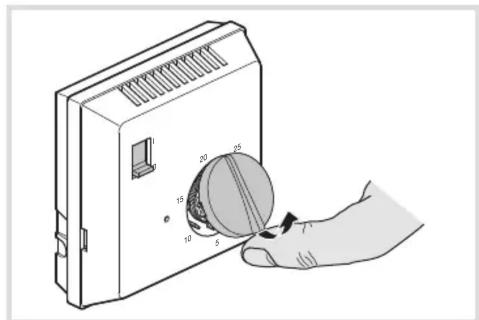

Etalonnage de la consigne

Quelques jours après la mise en marche du chauffage, il est conseillé de relever la température ambiante à l'aide d'un thermo-mètre placé au centre de la pièce.

Retirer le bouton de réglage du thermostat et le repositionner en face de la valeur indiquée par le thermomètre.

Raccordement électrique

35241 6 Fil Pilote Ph N

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Limitation du réglage de la consigne confort

Il est possible de limiter mécaniquement la plage de réglage de la consigne confort (par ex : de 10° à 20° C) ou même de figer la consigne (par ex : 20 °C).

Pour celà :

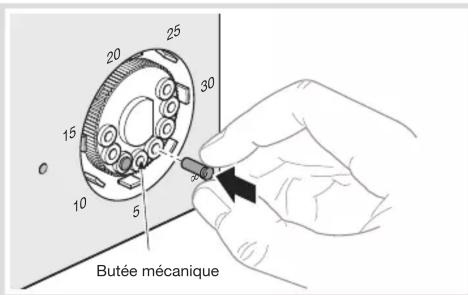

1. récuperer les deux ergots de blocage qui sont

livrés dans le socle du produit :

1. positionner le bouton de réglage bien en face d'une valeur (20 °C par exemple) et le déclipser.
2. mettre en place les ergots de blocage.

Butée mécanique

Ex : blocage de la consigne à 20 °C

1. remettre en place le bouton de réglage et vérifier que le blocage s'effectue bien aux valeurs désirées.

Installation du thermostat 25513

25513 1,50 m A B

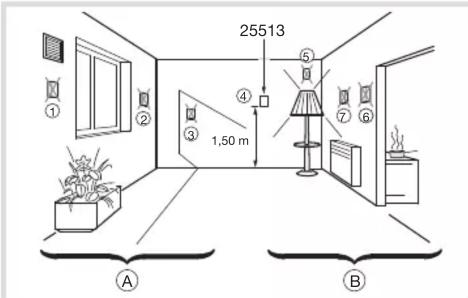

installer le thermostat à 1,50 m du sol, sur le mur intérieur ④ en évitant les influences externes : (1aérateur, ⑤ mur extérieur, rayons de soleil) et internes : (5appareil d'éclairage, derrière conduit de fumée, four ⑦ convecteurs).

Boucher la gaine afin d'éviter tout courant d'air.

Le thermostat peut être installé en saillie ou sur une boîte d'encastrement avec un entreaxe de 60 mm. Arrivée du câble par l'arrière.

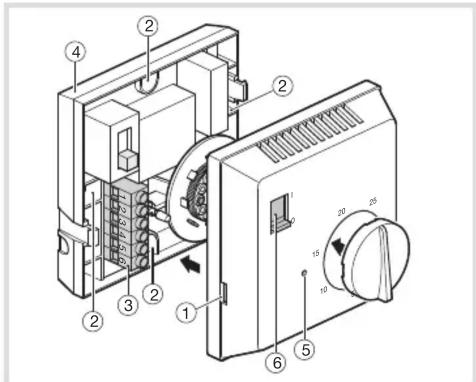

• déclipser le capot ①
• fixer le socle ④ du thermostat par les trous de fixation ②
• brancher les fils sur le bornier ③
• remonter le capot ①
• ⑤voyant indiquant l'état de la sortie
• ④interrupteur marche / arrêt.

Spécifications techniques

Caractéristiques électriques

Alimentation: 230 V\~ ±15% 50/60 Hz 240 V\~+/-6% 50/60 Hz

Sortie : 1 contact inverseur libre de potentiel :

μ 8A 230 V\~ AC1

Consommation : 0,5 VA

Tension et courant déclarés pour les besoins des essais d'émissions CEM : 230 V\~ / 0.5A

Tension de choc : 4kV

Protection amont : disjoncteur 10A

Caractéristiques fonctionnelles

Base de temps : 8 mn Bande proportionnelle : 2,5 °C

Dimensions : 80 x 80 x 30

Structure du logiciel : classe A

Action de type : 2B

Classe d'isolation : II

Produit à montage indépendant pour être fixé

sur une boîte d'encastrement ou en saillie.

Environnement

T° de fonctionnement : 0 °C à +50 °C

T° stockage : -10 °C à +65 °C

Classe ecodesign : 4

Indice de protection : IP 30

Degré de pollution : 2

Raccordement

souple : 1□à 2,5 □- rigide : 1,5 □à 4 □

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe CE et en Suisse
