Type de produit	Thermostat d'ambiance programmable hebdomadaire
Marque	Hager
Modèle	EK570
Alimentation	2 piles alcalines LR06 1,5 V
Durée de vie des piles	Environ 4 ans
Dimensions (l x h x p)	97 x 138 x 30 mm
Poids	Non spécifié (estimé < 200 g)
Plage de température de consigne	+5 °C à +30 °C pour Confort et Réduit
Plage d'affichage de température ambiante	0 °C à +40 °C
Différentiel statique	< 0,3 °C
Pouvoir de coupure	230 V ~ 5 A (résistif) / 3 A (inductif)
Précision de l'horloge	Dérive < 1 s/jour
Réserve de marche	10 minutes
Degré de protection IP	30
Classe d'isolation	II (isolation renforcée)
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-25 °C à +70 °C
Hygrométrie admissible	90 % à 20 °C
Programmes prédéfinis	3 (P1, P2, P3) + 1 personnalisable (P4)
Modes de fonctionnement	Automatique, Manuel, Veille, Vacances
Fonctions principales	Programmation hebdomadaire, régulation 3 niveaux (Confort, Réduit, Hors-gel), dérogation temporaire, basculement été/hiver automatique, dégommage pompe
Installation	Mur intérieur à 1,3 m du sol, sur boîte d'encastrement, raccordement 2 fils
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Protection contre le gel (température minimale 5 °C), arrêt automatique en cas de défaut de pile
Pièces détachées et réparabilité	Piles facilement remplaçables. Pas de pièces détachées internes ; en cas de panne, contacter un installateur.

FOIRE AUX QUESTIONS - EK570 HAGER

Comment régler l'heure et la date sur le thermostat Hager EK570 ?

Lors de la première mise en service, l'écran vous invite à régler l'année, la date et l'heure. Utilisez la touche menu (①) pour placer le curseur sous ✓, puis les touches + et - (④) pour ajuster. Validez chaque étape avec OK (③).

Comment passer en mode automatique ?

Appuyez sur la touche menu (①) jusqu'à ce que le curseur soit sous auto. Le thermostat appliquera alors le programme sélectionné.

Comment modifier la température de confort ?

Appuyez sur la touche menu (①) pour placer le curseur sous l'icône de température confort (☀️). Utilisez les touches + et - (④) pour régler la valeur, puis validez avec OK (③).

Comment activer le mode vacances ?

Appuyez sur la touche vacances (②). Sélectionnez le nombre de jours d'absence (1 à 99) avec les touches + et -, validez avec OK. Ensuite, réglez la température souhaitée (5 °C à 30 °C) et validez. Le symbole de valise apparaît.

Comment changer les piles ?

Lorsque le symbole de pile () s'affiche, remplacez les deux piles alcalines LR06 (AA) 1,5 V. Ouvrez la trappe sur le côté, retirez les piles usagées et insérez les neuves en respectant la polarité.

Comment programmer un jour spécifique avec un programme personnalisé (P4) ?

Placez le curseur sous prog via la touche menu. Sélectionnez le jour ou groupe de jours, validez. Quand P1 clignote, appuyez sur + pour choisir P4. Utilisez les touches de navigation (① et ②) pour définir les plages horaires en Confort (②) ou Réduit (①). Validez chaque pas de 30 minutes avec OK.

Que faire si le chauffage ne s'enclenche pas ?

Vérifiez que le thermostat est bien en mode auto ou manu (pas en veille). Contrôlez la température de consigne : elle doit être supérieure à la température ambiante. Vérifiez aussi que les piles ne sont pas usées. Si le problème persiste, testez le raccordement électrique.

Comment effectuer un retour aux réglages usine ?

Dans les paramètres installateur (curseur sous ➤, appui long sur OK), naviguez jusqu'au paramètre PR:10. Sélectionnez YES avec les touches + et -, puis validez avec OK.

Que signifie le symbole OFF sur l'écran ?

Le thermostat est en mode veille. Le chauffage est coupé, mais la protection antigel à 5 °C est active. Pour sortir de ce mode, appuyez sur la touche menu (①).

Comment ajuster la température mesurée si elle diffère de la réalité ?

Accédez au paramètre PR:3 (étalonnage). Soit via les paramètres utilisateur (curseur sous ⚙, OK), soit installateur. Utilisez les touches + et - pour corriger de ±3 °C, puis validez avec OK.

MODE D'EMPLOI EK570 HAGER

Thermostat d'ambiance programmable, ECO, 2 fils, hebdomadaire, à piles

Notice d'instructions

Ce thermostat d'ambiance programmable a été conçu pour vous apporter confort et économies d'énergie.

Il permet de programmer et de réguler votre installation de chauffage selon 3 niveaux de température :
- Confort ⚙️ : c'est la température que vous souhaitez pendant vos heures de présence.
- Réduit C : c'est la température que vous souhaitez pendant vos absences courtes ou la nuit.
- Hors-gel ⚙: c'est la température minimale assurée pendant vos absences prolongées.
Elle protège votre logement des risques de gel.

Présentation du produit

① Touche contextuelle d'accès au menu

② Touche contextuelle d'accès au mode vacances

③ Touche de validation OK

④ Touches de réglage + et -

6 7 8 9 10 11 5 12:02 20.0°C 21.0°C 12 13 14 15 16 menu

⑤ Indicateur du jour de la semaine

⑥ Mode automatique/mode manuel (thermostat sans programme)

⑦ Réglage des consignes de température

⑧ Mise en veille

⑨ Programmation/choix du programme

⑩ Réglage de la date et l'heure

⑪ Réglage des paramètres

⑫ Température ambiante

⑬ Indicateur de chauffe

⑭ Consigne en cours (☀️, ⚡, 📄)

⑮ Température de la consigne en cours

⑯ Témoin d'usure des piles

⑰ Profil de programmation du jour

⑱ Heure courante

Installation et raccordements électriques

Pour bien assurer sa fonction de régulation de la température ambiante, le thermostat doit être installé à environ 1,3 m du sol, sur un mur intérieur, à l'abri du rayonnement direct et de toute source de chaleur telle que : téléviseur, lampe, radiateur, courant d'air, cheminée, etc. Fixez le thermostat sur une boîte d'encastrement ou dans les trous hors boîte prévus à cet effet.

Pour une qualité de régulation optimale, calfeutrez la boîte d'encastrement ou la gaine électrique.

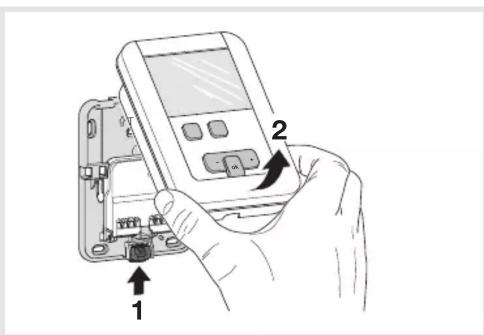

1. Séparez le produit du socle mural, en appuyant sur le bouton situé sous le socle.

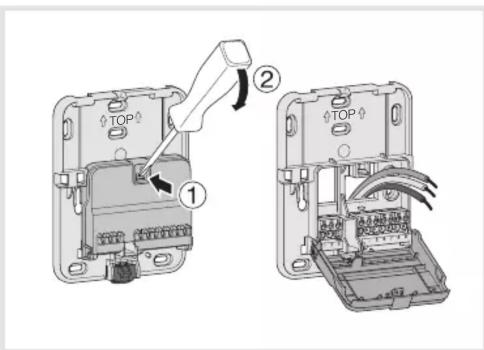

1. Ouvrez la trappe à l'aide d'un tournevis et fixez le socle mural avec les vis.
2. Puis passez les câbles électriques dans les trous prévus à cet effet.

1. Raccordez le produit suivant les schémas électriques ci-dessous.
2. Refermez la trappe.
3. Insérer les piles dans le thermostat.

7 Clipsez la face avant sur le socle mural.

Raccordement du thermostat sur une entrée thermostat d'une chaudière

1 2 3 entrée thermostat d'ambiance déporté

Raccordement d'un circulateur de chauffage

Le produit doit être installé selon la norme d'installation en vigueur dans le pays.

Réglage initial et mise à l'heure

Lors de la 1ère mise en service du produit, l'écran propose, sans aller dans les paramètres de réglages, d'ajuster l'année, la date et l'heure. ou

Appuyez sur la touche ① menu pour placer le curseur sous √.

• L'année clignote, appuyez sur la touche ④ + du navigateur pour régler l'année en cours. Validez avec la touche OK.
• Le mois clignote, appuyez sur la touche ④ + ou -.
  Validez avec la touche OK puis procédez de la même façon pour le choix du jour de l'heure et des minutes.
• RUTO clignote, appuyez sur la touche ④ + pour mettre l'installation en basculement automatique de l'heure été/hiver (RUTO) ou non (OFF). Validez avec la touche OK.
• 24:H clignote, appuyez sur la touche ④ + pour choisir le format de l'heure (12 h ou 24 h). Validez avec la touche OK.

Mode automatique (auto)

En mode automatique, le thermostat s'adapte à votre rythme de vie en appliquant le ou les programmes que vous avez choisis.

- Appuyez sur la touche① menu pour placer le curseur sous auto.

La touche ① menu permet de revenir en mode auto lorsque le programme (vacances) est en cours.

Mode manuel (manu)

Le mode manuel transforme votre appareil en un simple thermostat. Il permet de maintenir une température constante dans votre logement (réglable de +5 °C à +30 °C) mais ne tient pas compte des profils de programmation disponibles.

- Àppuyez sur la touche① menu pour placer le curseur sous manu.

- Appuyez sur la touche④ + ou - pour régler la température souhaitée.

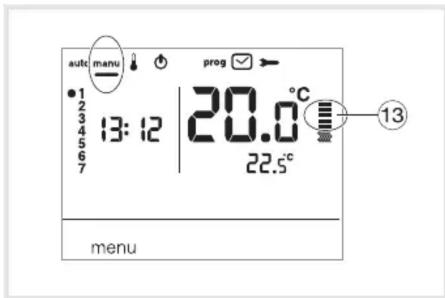

Exemple : la température souhaitée est à 22,5 °C et température ambiante à 20 °C. L'indicateur d'enclenchement du chauffage ^13 est allumé.

autc manu 13:12 20.0 °C 22.5° 13 menu

Mise en veille

L'installation de chauffage peut être mise en veille. Le thermostat est sous tension et protège votre installation si la température devait être inférieure à 5°C (consigne fixe non modifiable). Il affiche l'heure, le jour courant, la température ambiante et l'information OFF.

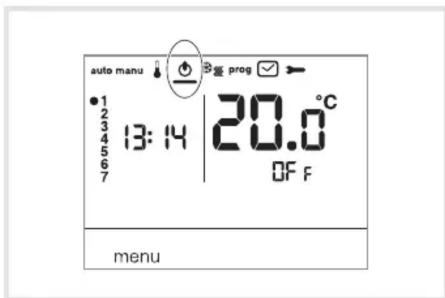

- Appuyez sur la touche① pour placer le curseur sous ⏻. OFF clignote.

- Validez avec la touche . - Appuyez sur la touche① pour sortir du mode veille.

auto manu 13:14 20.0 °C OFF menu

Paramètres Installateur

Pour accéder à la totalité des paramètres (de PR:3 à PR:12), appuyez sur la touche ① menu pour placer le curseur sous ➤ puis faites 1 appui long (>5s) sur OK.

PR:3 - Etalonnage de la température

Ce paramètre permet d'ajuster la valeur mesurée par le thermostat si vous mesurez une température ambiante différente que celle de celui-ci.

- Appuyez sur la touche ④ + ou - pour modifier la température dans une limite de +/-3 °C. Validez avec la touche OK pour passer au paramètre suivant.

PR:6 - Dégommage pompe

Ce paramètre permet d'activer/désactiver la mise en route automatique de la pompe tous les jours à minuit afin d'éviter son grippage durant l'été.

- Appuyez sur la touche ④ + ou - pour activer (OM) ou désactiver (OFF). Validez avec la touche OK pour passer au paramètre suivant. Le paramètre PR:6 est réglé sur OFF par défaut.

PR:10 - Retour réglages usine

Ce paramètre permet un retour aux réglages usine des programmes et des paramètres. - Appuyez sur la touche ④ + ou - pour choisir YES (reset) ou NO (pas de reset). Validez avec la touche OK pour passer au paramètre suivant.

PR:12 - Version du logiciel

Ce paramètre permet de connaître la version du logiciel sur le produit. Appuyer sur OK pour sortir des réglages des paramètres.

Paramètres Utilisateur

Pour accéder au paramètre utilisateur, appuyez sur la touche ① menu pour placer le curseur sous et validez avec la touche OK.

PR:3 - Etalonnage de la température

Ce paramètre permet d'ajuster la valeur mesurée par le thermostat si vous mesurez une température ambiante différente que celle de celui-ci.

- Appuyez sur la touche ④ + ou - pour modifier la température dans une limite de +/-3 °C. Validez avec la touche OK.

Une fois l'ajustement de ce paramètre effectué, le thermostat passe en mode auto et tient compte de ces modifications.

Mode vacances

Ce mode met votre logement à l'abri des risques du gel en maintenant une température minimum réglable (de 5 °C à 30 °C) durant vos absences. Vous pouvez programmer la durée de votre absence pour prévoir la remontée en température à votre retour.

• Appuyez sur la touche② 📂appuyez sur la touche ④ + pour sélectionner le nombre de jours d'absence (de 1 à 99 jours).
  La journée en cours compte pour 1.
  Validez avec la touche OK.

- L'icône apparaît et la température à ajuster clignote.

- Appuyez sur la touche④ + ou - pour indiquer le niveau de température souhaité. Validez avec la touche OK. Laissez le thermostat dans ce mode. Pour annuler et revenir en mode automatique, appuyez sur la touche ① menu.

- Pour modifier la durée d'absence ou le niveau de température, appuyez sur la touche ② et procédez aux rectifications.

Réglages des températures de consignes

Les températures sont préréglées : Confort = 19 °C, Réduit = 16 °C. La plage de réglage pour les consignes de chauffage est de 5 °C à 30 °C.

Modification de la température Confort

- Appuyez sur la touche① menu pour placer le curseur sous 🔊. La température confort ✉ clignote.

- Appuyez sur la touche④ + ou - pour modifier la température. Validez avec la touche OK.

Modification de la température Réduit

- La température réduit C clignote. - Appuyez sur la touche④ + ou - pour modifier la température. Validez avec la touche OK.

Programmation

Pour programmer votre semaine vous disposez de 4 programmes : P1, P2, P3 qui sont préenregistrés et non modifiables et P4 qui est libre, qui vous permet de créer un programme personnalisé et différent pour chaque jour de la semaine.

P1 = Température confort de 6h00 à 23h00. Température réduit de 23h00 à 6h00.

P1 est affecté aux 7 jours de la semaine par défaut. S'il correspond à votre rythme de vie, restez en mode automatique, sinon continuez.

P2 = Température confort de 6h00 à 8h30 et de 16h30 à 23h00. Température réduit de 8h30 à 16h30 et de 23h00 à 6h00.

P3 = Température confort de 6h00 à 8h30 de 11h30 à 13h30 et de 16h30 à 23h00. Température réduit de 8h30 à 11h30 de 13h30 à 16h30 et de 23h00 à 6h00.

P4 = Programme libre vous permettant de créer jusqu'à 5 périodes en température confort et 5 périodes en température réduit et ce, pour chaque jour de la semaine.

Affectation d'un programme existant P1, P2, P3 à un ou plusieurs jours de la semaine

Vous pouvez affecter, chaque programme, aux 7 jours de la semaine, au groupe de 5 jours de la semaine, au groupe de 2 jours du week-end ou à un jour.

• Appuyez sur la touche① menu pour placer le curseur sous prog. Les indicateurs des 7 jours de la semaine clignotent.
• Appuyez sur la touche④ + pour sélectionner à quel jour ou groupes de jours affecter un programme. Validez avec la touche OK.
• P1 clignote, appuyez sur la touche ④ + pour sélectionner le programme à appliquer. Validez avec la touche OK.

Exemple P2 pour le groupe de 5 jours de la semaine et P1 pour le groupe de 2 jours du week-end:

• Appuyez sur la touche① menu pour placer le curseur sous prog. Les indicateurs des 7 jours de la semaine clignotent.
• Appuyez sur la touche④ + pour sélectionner le groupe de 5 jours à affecter (le groupe de 5 jours clignote). Validez avec la touche OK.
• P1 clignote, appuyez sur la touche ④ + pour sélectionner P2 (P2 clignote). Validez avec la touche OK.
• Appuyez sur la touche④ + pour sélectionner le groupe de 2 jours du week-end (le groupe de 2 jours du week-end clignote). Validez avec la touche OK.
• P1 clignote, validez avec la touche OK. Le thermostat se met en mode auto.

Création d'un programme personnalisé P4

Ce programme libre permet d'adapter votre chauffage à votre mode de vie. Un profil de 24 heures est composé de 48 points (représentant les consignes), en bas de l'afficheur, vous permet de visualiser la composition de votre programme. 1 pas de programme = 30 minutes.

30 min. en réduit	30 min. en confort

Exemple : création d'un programme P4 pour un groupe de jours (5 jours semaine + 2 jours weekend).

Pour les 5 jours semaine, 3 périodes de confort de 6h00 à 8h00, 12h00 à 14h00 et 18h00 à 22h00. Pour 2 jours week-end, une période de confort de 8h00 à 22h00.

- Appuyez sur la touche① menu pour placer le curseur sous prog. Les indicateurs des 7 jours de la semaine clignotent.

• Appuyez sur la touche④ + pour sélectionner le groupe de 5 jours à affecter (le groupe de 5 jours clignote). Validez avec la touche OK.
• P1 clignote, appuyez sur la touche ④ + pour sélectionner P4 (P4 clignote). Validez avec la touche OK.
• Appuyez sur la touche ① « jusqu'à 6:00 et sur la touche ② » jusqu'à 8:00. Puis sur la touche ① « jusqu'à 12:00 et sur la touche ② » jusqu'à 14:00 puis sur la touche ① « jusqu'à 18:00 et enfin sur la touche ② » jusqu'à 22:00. Si vous avez fait une erreur appuyez sur la touche ④ - pour revenir en arrière ou sur la touche ④ + pour avancer et corriger votre programmation.
• Validez avec la touche OK.
• Le groupe de 2 jours du week-end clignote. Validez avec la touche OK.
• P1 clignote, appuyez sur la touche ④ + pour sélectionner P4 ( P4 clignote). Validez avec la touche OK.
• Appuyez sur la touche① jusqu'à 8:00 et sur la touche ② jusqu'à 22:00. Validez avec la touche OK.

Remarque :

Le dernier programme P4 est mis en mémoire et automatiquement proposé pour être affecté à un nouveau jour ou groupe de jours (dont le P4 est vierge).

Dérogation temporaire

Dérogation jusqu'au prochain pas de programme

En mode auto, il est possible de modifier la température de la consigne en cours.

- Appuyez sur la touche④ + ou - pour augmenter ou réduire la température de la consigne affichée. La température de la consigne clignote, la dérogation est valable jusqu'au prochain pas de programme.

Pendant la durée de dérogation, la température de la consigne en cours clignote.

Que faire si... ?

Le symbole 📋 s'affiche:

procédez au changement des piles (2 piles alcalines de type LR06 1,5 V) dans les plus brefs délais.

Caractéristiques techniques

Alimentation : 2 piles alcalines 1,5V (type LR06) Durée de vie des piles : 4 ans

Différentiel statique (régulation tout ou rien) : < 0,3°C

Réserve de marche : 10 min Plage de la réglage :

- de la température Confort : +5 °C à +30 °C

- de la température Réduit : +5 °C à +30 °C

Plage d'affichage de la température ambiante : 0°C à +40°C

Température de fonctionnement : +0 °C à +45 °C Température de stockage : -25 °C à +70 °C

Température d'essai à la bille: 75 °C et 125 °C

Précision de fonctionnement de l'horloge :

dérive < 1s./jour

Pouvoir de coupure :

230V ∼ 5A résistif / 3A

Charge minimum acceptée par le relais : 12V / 10mA

Hygrométrie : 90 % à 20 °C IP : 30

Classe ecodesign : 4 IK : 04

Classe d'isolation : II Type d'isolation : 4kV

Sections de câbles en rigide: 0,5 à 2,5 mm²

Sections de câbles en souple: 0,5 à 1,5 mm² Tension d'impulsion minimale : 4 KV

Degré de pollution : 3

Action de type : 2B

Type d'isolation : isolation renforcée Structure du logiciel : classe A

Dimensions (l x h x p) : 97 x 138 x 30

Tension et courant pour les essais d'émission

CEM: 230V ∼ 0,5A

Protection amont : disjoncteur 6A

Dispositif à montage indépendant pour fixation en saillie ou boîte d'encastrement

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe Ⓒ et en Suisse
