Type de produit	Thermostat d'ambiance électronique semi-encastré
Marque	Hager
Modèle	25110
Alimentation	230 V~ +10/-15 % 50 Hz / 240 V~ ±6 % 50 Hz
Consommation	< 0,5 W
Sortie	Contact inverseur libre de potentiel, 10 A - 230 V~ AC1 max, 100 mA - 48 V~/== min
Plage de réglage de la température	10 à 30 °C
Amplitude	< 0,5 K
Dérive en charge	< 1,5 K
Type de régulation	PI
Dimensions (boîtier saillie)	85 x 81 x 13 mm
Indice de protection	IP30 / IK03
Classe d'isolation	II
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-20 °C à +65 °C
Capacités de raccordement	2 x 1 à 2,5 mm²
Protection amont	Disjoncteur 10 A
Installation	Dans une boîte d'encastrement ∅ 60 mm, à 1,5 m du sol, sur mur intérieur à l'abri des sources de chaleur
Blocage mécanique des commandes	Possibilité de limiter la plage de réglage (ex. 17-23 °C) à l'aide de picots
Étalonnage	Potentiomètre ajustable ±3 °C
LED de fonctionnement	Interrupteur ON/OFF pour activer/désactiver la LED de chauffe
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien qualifié. Respecter les normes en vigueur.
Pièces détachées et réparabilité	Contactez un professionnel agréé ou le service client Hager.

FOIRE AUX QUESTIONS - 25110 HAGER

Comment régler la température souhaitée sur le thermostat Hager 25110 ?

Tournez le bouton de réglage (②) pour ajuster la température entre 10 et 30 °C. La LED (①) s'allume lorsque le chauffage est demandé.

Puis-je limiter la plage de réglage de la température ?

Oui, vous pouvez bloquer mécaniquement la plage en retirant le bouton, en plaçant des picots sur le curseur pour définir les limites souhaitées (par exemple 17-23 °C), puis en remettant le bouton.

Comment étalonner le thermostat si la température affichée est incorrecte ?

Déclipsez la face avant pour accéder au potentiomètre (③). Comparez la température ambiante avec un thermomètre de référence et ajustez le potentiomètre de ±3 °C en conséquence.

Que signifie la LED allumée sur le thermostat ?

La LED (①) indique qu'une demande de chauffage est en cours. Vous pouvez l'activer ou la désactiver via l'interrupteur (④) au dos de l'appareil.

Où installer le thermostat Hager 25110 pour un fonctionnement optimal ?

Installez-le à environ 1,5 m du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct, des courants d'air et des sources de chaleur (lampe, TV, etc.).

Comment raccorder le thermostat à un système de chauffage ?

Suivez le schéma de raccordement fourni : branchez la phase (L) sur la borne 1, le neutre (N) sur la borne 3, et le chauffage sur la borne 5. Utilisez des conducteurs de 1 à 2,5 mm² et un disjoncteur 10 A en amont.

Que faire si le thermostat ne s'allume pas ?

Vérifiez l'alimentation électrique (230 V~) et le disjoncteur. Assurez-vous que la face avant est correctement clipsée sur le socle.

Le thermostat peut-il être utilisé avec une chaudière ?

Oui, le contact inverseur libre de potentiel (10 A) permet de commander aussi bien des convecteurs électriques que des chaudières. Consultez le schéma de raccordement pour les chaudières.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits abrasifs ou de solvants. Avant le nettoyage, coupez l'alimentation.

Le thermostat Hager 25110 est-il compatible avec les systèmes domotiques ?

Non, ce thermostat est un modèle électronique autonome sans connectivité. Il fonctionne avec une régulation PI classique.

MODE D'EMPLOI 25110 HAGER

Thermostat d'ambiance électronique

Ce thermostat d'ambiance électronique semiencastré a été conçu pour vous apporter un maximum de confort. Il régule votre température ambiante en fonction de la consigne réglée.

18°C 20°C 20°C 18mm -30 off AUTO

25110

Fonctionnement du thermostat

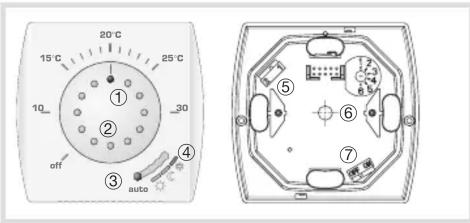

1 - Présentation

20°C 15°C 25°C 10 30 off ① ② ③ auto ④ ⑤ ⑥ ⑦

① LED indiquant l'état de la sortie allumée = demande de chauffage
② Bouton de réglage de la température
③ Potentiomètre d'étalonnage du thermostat
④ Interrupteur ON/OFF de la LED

2 - Blocage des commandes

Vous avez la possibilité de limiter la plage de réglage de la température à l'aide d'un blocage mécanique (par exemple de 17 à 23 °C).

• Retirez le bouton de réglage.
- Enlevez les petits picots de leur support.
- Les placer de manière à limiter la plage de réglage de la température.
- Replacez le bouton de réglage : placez le curseur de la partie centrale (sur 20 °C par exemple), positionnez le bouton par dessus, sur la même température et pressez légèrement.

Exemple: température bloquée entre 17 °C et 23 °C.

Réglages/paramétrages

Les réglages ci-dessous se situent au dos du thermostat. Pour y accéder, tirer sur la partie avant du thermostat afin de la déclipser de son socle.

a) activer/désactiver les leds de fonctionnement

L'interrupteur ④ vous permet d'activer/désactiver la led de chauffe.

OFF = la led est désactivée. Elle ne s'allume que temporairement après action sur le bouton de réglage si une demande de chauffe en cours.

b) étalonnage du thermostat

Ce potentiomètre ③ vous permet d'ajuster la valeur mesurée par le thermostat (dans une limite de +/- 3 °C).
- Relevez la température ambiante à l'aide d'thermomètre de référence placé au centre de la pièce. - Comparez la température relevée à celle indiquée par le thermostat.
- si la température relevée est supérieure de 1 °C p exemple à celle indiquée par le thermostat, positionnez le potentiomètre sur -1.
- si la température relevée est inférieure de 1 °C par exemple à celle indiquée par le thermostat, positionnez le potentiomètre sur +1.

Où et comment installer votre thermostat électronique ?

Le thermostat d'ambiance doit être installé à environ 1,5 mètre du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, télévision, courant d'air etc.

Votre thermostat se compose de deux parties :

• une face avant embrochable (b).
• un socle destiné à être fixé dans une boîte d'encastrement ∅ 60 mm (a).
  a) fixez le socle de votre thermostat dans une boîte d'encastrement ∅ 60 mm à l'aide de 2 vis.

b) la face avant se clipse simplement sur la partie encastrée.

Remarque : pour éviter les courants d'air parasites, il est important de boucher l'arrivée électrique avec de l'isolant (laine de verre etc.).

Caractéristiques techniques

Alimentation : 230V\~ +10/-15% 50Hz 240V\~ +/-6% 50Hz

Sortie : contact inverseur libre de potentiel

10A - 230V\~ AC1.max.

100mA - 48V\~/== min.

Consommation : < 0,5W Plage de réglage de la température : 10 à 30 °C

Amplitude : < 0,5K

Dérive en charge : < 1,5K

Type de régulation : PI

Capacités de raccordement : 2 x 1 à 2,5 mm2

Température de fonctionnement : 0 °C à +45 °C

Température de stockage : -20 °C à +65 °C

Hygrométrie : 90% à 25 °C

Indice de protection : IP30/IK03

Classe ecodesign : 4

Classe d'isolation : II

Dimensions du boîtier saillie : 85 x 81 x 13 mm

Tension et courant déclarés pour les

besoins des essais d'émissions CEM : 230V\~ / 0.5A

Degré de pollution: 2

d'un tension de choc : 4kV

Classe logiciel : classe A

Action de type : 2B

Protection amont : disjoncteur 10A

par Produit à montage indépendant pour être fixé sur une boîte d'encastrement.

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Schéma de raccordement


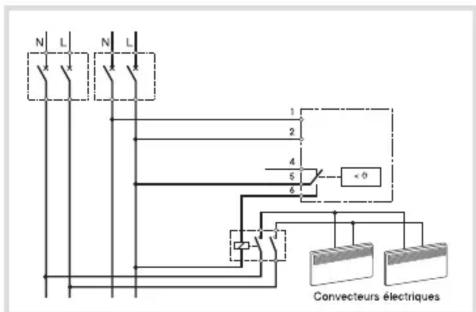

Ex. : régulation de convecteurs électriques

N L N L 1 2 4 5 6 < 0 Conveurs électriques

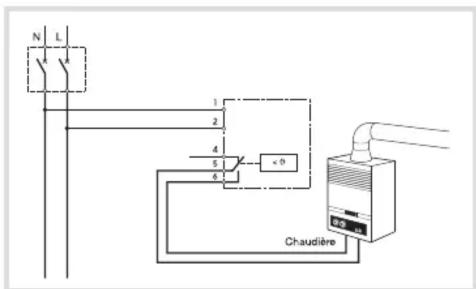

Ex. : régulation d'une chaudière

N L 1 2 4 5 6 Chaudière

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe CE et en Suisse
