Type de produit	Thermostat d'ambiance électronique semi-encastré
Marque	Hager
Modèle	25111
Alimentation	230 V~ ±10 % / 240 V~ ±6 %, 50 Hz
Consommation électrique	< 0,5 W
Type de régulation	PI (Proportionnel Intégral)
Plage de réglage de température	10 à 30 °C
Amplitude de réglage	< 0,5 K
Dérive en charge	< 1,5 K
Capacité de raccordement	2 x 1 à 2,5 mm²
Sortie	Contact inverseur libre de potentiel, 10 A / 230 V~ AC1 max., 100 mA / 48 V~/== min.
Indice de protection	IP30 / IK03
Classe d'isolation	II
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-20 °C à +65 °C
Humidité maximale	90 % à 25 °C
Protection amont	Disjoncteur 10 A
Dimensions (boîtier saillie)	85 x 81 x 13 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants.
Sécurité	Installation par un électricien qualifié. Disjoncteur 10 A en amont. Indice de protection IP30.
Pièces détachées et réparabilité	Non disponibles. Le produit n'est pas réparable par l'utilisateur.
Informations générales	Conforme à la norme CE. Utilisable en Europe et en Suisse.

FOIRE AUX QUESTIONS - 25111 HAGER

Comment régler la température souhaitée sur le thermostat Hager 25111 ?

Tournez le bouton de réglage de température (repère ②) sur la valeur souhaitée entre 10 et 30 °C. La LED (repère ①) s'allume lorsque le chauffage est demandé.

Comment bloquer la plage de température pour éviter les réglages excessifs ?

Retirez le bouton de réglage, enlevez les picots de leur support et placez-les pour limiter la course du bouton. Par exemple, pour une plage de 17 à 23 °C, placez les picots à ces positions. Replacez le bouton en alignant le curseur central sur 20 °C.

Comment calibrer le thermostat si la température affichée est incorrecte ?

Utilisez le potentiomètre d'étalonnage (repère ③) au dos du thermostat. Mesurez la température ambiante avec un thermomètre de référence et ajustez le potentiomètre de ±3 °C : tournez vers -1 si la température réelle est plus élevée que l'affichage, vers +1 si elle est plus basse.

Où installer le thermostat pour un fonctionnement optimal ?

Installez-le à environ 1,5 mètre du sol sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute source de chaleur (lampe, télévision, courant d'air). Fixez le socle dans une boîte d'encastrement de ∅ 60 mm et bouchez l'arrivée électrique avec de l'isolant pour éviter les courants d'air parasites.

Comment activer ou désactiver la LED de chauffe ?

Au dos du thermostat, après avoir déclipsé la face avant, utilisez l'interrupteur (repère ④). En position OFF, la LED est désactivée et ne s'allume que temporairement après avoir tourné le bouton de réglage si une demande de chauffe est en cours.

Que faire si le thermostat ne chauffe pas malgré une température ambiante basse ?

Vérifiez que la LED de sortie (repère ①) est allumée (demande de chauffage). Si elle est éteinte, contrôlez le réglage de température et l'alimentation électrique. Assurez-vous que le disjoncteur 10 A en amont n'a pas déclenché. Si le problème persiste, contactez un électricien qualifié.

Quel type de régulation utilise le thermostat Hager 25111 ?

Il utilise une régulation de type PI (Proportionnel Intégral), qui assure un confort thermique stable en ajustant la puissance de chauffe de manière progressive.

Le thermostat est-il compatible avec tous les systèmes de chauffage ?

Le thermostat possède un contact inverseur libre de potentiel (10 A / 230 V~) pouvant commander des convecteurs électriques, des chaudières ou d'autres systèmes. Suivez le schéma de raccordement fourni dans la notice. L'installation doit être effectuée par un électricien qualifié.

Comment entretenir le thermostat Hager 25111 ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs. Aucune maintenance interne n'est nécessaire. Le produit n'est pas réparable par l'utilisateur.

Quelles sont les normes de sécurité à respecter pour l'installation ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur. Protégez le circuit avec un disjoncteur de 10 A. Le thermostat est de classe d'isolation II et a un indice de protection IP30. Respectez les températures de fonctionnement (0 à +45 °C) et de stockage (-20 à +65 °C).

MODE D'EMPLOI 25111 HAGER

Thermostat d'ambiance électronique

Ce thermostat d'ambiance électronique semiencastré a été conçu pour vous apporter un maximum de confort. Il régule votre température ambiante en fonction de la consigne réglée.

25111

Fonctionnement du thermostat

1 - Présentation

20°C 15°C 25°C 10 30 off auto ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬

① LED indiquant l'état de la sortie allumée = demande de chauffage
② Bouton de réglage de la température
③ Potentiomètre d'étalonnage du thermostat
④ Interrupteur ON/OFF de la LED

2 - Blocage des commandes

Vous avez la possibilité de limiter la plage de réglage de la température à l'aide d'un blocage mécanique (par exemple de 17 à 23 °C).

• Retirez le bouton de réglage.
• Enlevez les petits picots de leur support.
• Les placer de manière à limiter la plage de réglage de la température.
• Replacez le bouton de réglage : placez le curseur de la partie centrale (sur 20 °C par exemple), positionnez le bouton par dessus, sur la même température et pressez légèrement.

Exemple: température bloquée entre 17 °C et 23 °C.

Réglages/paramétrages

Les réglages ci-dessous se situent au dos du thermostat. Pour y accéder, tirer sur la partie avant du thermostat afin de la déclipser de son socle.

a) activer/désactiver les leds de fonctionnement

L'interrupteur ④ vous permet d'activer/désactiver la led de chauffe.

OFF = la led est désactivée. Elle ne s'allume que temporairement après action sur le bouton de réglage si une demande de chauffe en cours.

b) étalonnage du thermostat

Ce potentiomètre ③ vous permet d'ajuster la valeur mesurée par le thermostat (dans une limite de +/- 3 °C).
- Relevez la température ambiante à l'aide d'thermomètre de référence placé au centre de la pièce. - Comparez la température relevée à celle indiquée par le thermostat.
- si la température relevée est supérieure de 1 °C p exemple à celle indiquée par le thermostat, positionnez le potentiomètre sur -1.
- si la température relevée est inférieure de 1 °C par exemple à celle indiquée par le thermostat, positionnez le potentiomètre sur +1.

Où et comment installer votre thermostat électronique ?

Le thermostat d'ambiance doit être installé à environ 1,5 mètre du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, télévision, courant d'air etc.

Votre thermostat se compose de deux parties :

• une face avant embrochable (b).
• un socle destiné à être fixé dans une boîte d'encastrement ∅ 60 mm (a).
  a) fixez le socle de votre thermostat dans une boîte d'encastrement ∅ 60 mm à l'aide de 2 vis.

b) la face avant se clipse simplement sur la partie encastrée.

Remarque : pour éviter les courants d'air parasites, il est important de boucher l'arrivée électrique avec de l'isolant (laine de verre etc.).

Caractéristiques techniques

Alimentation : 230V\~ +10/-15% 50Hz 240V\~ +/-6% 50Hz

Sortie : contact inverseur libre de potentiel

10A - 230V\~ AC1.max.

100mA - 48V\~/== min.

Consommation : < 0,5W Plage de réglage de la température : 10 à 30 °C

Amplitude : < 0,5K

Dérive en charge : < 1,5K

Type de régulation : PI

Capacités de raccordement : 2 x 1 à 2,5 mm2

Température de fonctionnement : 0 °C à +45 °C

Température de stockage : -20 °C à +65 °C

Hygrométrie : 90% à 25 °C

Indice de protection : IP30/IK03

Classe ecodesign : 4

Classe d'isolation : II

Dimensions du boîtier saillie : 85 x 81 x 13 mm

Tension et courant déclarés pour les

besoins des essais d'émissions CEM : 230V\~ / 0.5A

Degré de pollution: 2

d'un tension de choc : 4kV

Classe logiciel : classe A

Action de type : 2B

Protection amont : disjoncteur 10A

Produit à montage indépendant pour être fixé sur une boîte d'encastrement.

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Schéma de raccordement


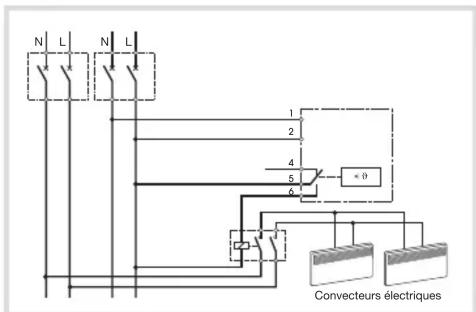

Ex. : régulation de convecteurs électriques

N L N L 1 2 4 5 6 <= 0 Conveceurs électriques

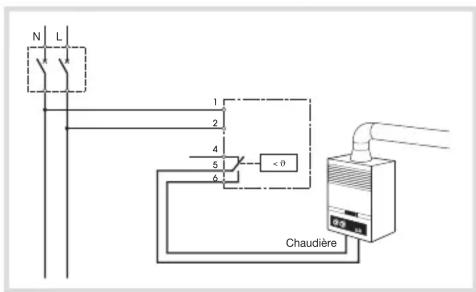

Ex. : régulation d'une chaudière

N L 1 2 4 5 6 < 0 Chaudière

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe CE et en Suisse
