25805 - Thermostat HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance
Marque	Hager
Modèle	25805
Alimentation	230 V~ ±10% / 240 V~ ±6%, 50/60 Hz
Plage de réglage	+5 °C à +35 °C
Différentiel statique	0,5 K
Pouvoir de coupure (chauffage)	10 A (2) @ 230 V~
Pouvoir de coupure (fermeture)	3 A (1) @ 230 V~
Indice de protection	IP30
Protection amont	10 A
Classe d'isolation	II
Degré de pollution	2
Tension de choc	4 kV
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-10 °C à +65 °C
Classe ecodesign	1
Type de montage	Saillie ou encastré (indépendant)
Fonction abaissement	Oui, réglable de -3 K à -7 K
Réglage de consigne	Sous le couvercle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Double isolation (classe II), protection IP30

FOIRE AUX QUESTIONS - 25805 HAGER

Comment installer le thermostat Hager 25805 ?

Montez le thermostat à environ 1,5 mètre du sol sur un mur intérieur, à l'abri du rayonnement solaire direct et des sources de chaleur. Suivez le schéma de raccordement situé sous le couvercle.

Comment régler la température de consigne ?

Retirez le couvercle et tournez le bouton de réglage. La plage de consigne va de +5 °C à +35 °C. Après installation, ajustez l'échelle avec un thermomètre de référence.

Comment utiliser la fonction d'abaissement de température ?

Le modèle 25805 possède une entrée horloge pour abaissement. Réglez le potentiomètre en haut à gauche de -3 K à -7 K (préréglage -3 K). L'abaissement est activé par l'horloge externe.

Quelle est la plage de température de fonctionnement ?

Le thermostat fonctionne de 0 °C à +45 °C en utilisation, et se stocke de -10 °C à +65 °C.

Que faire si le thermostat ne chauffe pas ?

Vérifiez l'alimentation (230 V~) et le fusible de protection amont (10 A maximum). Assurez-vous que le réglage de consigne est supérieur à la température ambiante et que le contact est correctement raccordé.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de solvants ou de produits abrasifs. Débranchez l'alimentation avant nettoyage.

Quel est le pouvoir de coupure ?

Pour le contact chauffage (ouverture) : 10 A (2) sous 230 V~. Pour le contact fermeture : 3 A (1) sous 230 V~.

Le thermostat est-il compatible avec tous les systèmes de chauffage ?

Il est conçu pour les systèmes de chauffage électrique ou hydronique commandés par contact. Vérifiez la compatibilité avec votre installation et le pouvoir de coupure.

Comment ajuster l'échelle de température ?

Après deux jours d'installation, placez un thermomètre au centre de la pièce. Retirez le bouton et repositionnez-le pour que la flèche indique la même température que le thermomètre.

Puis-je remplacer moi-même le thermostat ?

Oui, si vous avez des compétences en électricité. Coupez l'alimentation, débranchez l'ancien et raccordez les fils selon le schéma. Le thermostat est en classe II (double isolation).

MODE D'EMPLOI 25805 HAGER

Thermostats d'ambiance bi-métal

Bimetallic room thermostats

Bimetall-Raumthermostate

FR Notice d'instruction

Présentation du produit

réf. 25614 : avec contact inverseur et entrée horloge pour abaissement de température (réglable de -3K à -7K à l'aide du potentiomètre situé en haut à gauche, préréglage -3K)

réf. 25615 : avec contact à ouverture et inter- rupteur marche/arrêt

réf. 25620 : avec contact inverseur

réf. 25800 : avec contact à ouverture et voyant réf. 25805 : idem 25614 mais avec réglage de la consigne de température sous le couvercle

réf. 25809 : avec contact à ouverture

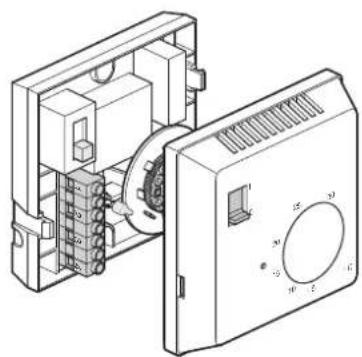

① Socie
② Disque
③ Ergot de limitation d'échelle à détacher du socle du thermostat (sauf 25800 et 25809).

Ils se trouvent dans les trous de fixation

④ Bouton
⑤ Couvercle
⑥ Emplacements pour ergots de limitation d'échelle

Installation

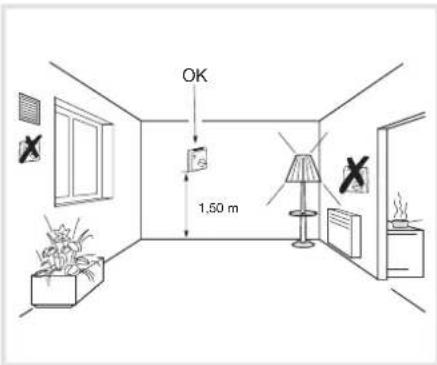

le thermostat d'ambiance doit être monté à environ 1,5 mètre du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, téléviseur, tuyau de chauffage, cheminée, télévision, courant d'air etc.

Schéma de raccordement

Veuillez respecter le schéma de raccordement qui se trouve à l'intérieur du couvercle ⑤.

Ajustement de l'échelle de température

Deux jours environ après l'installation, relevez la température ambiante à l'aide d'un thermomètre de référence placé au centre de la pièce. Retirez le bouton ④ puis repositionnez-le de manière à ce que la flèche indique la même température que celle indiquée par le thermomètre.

OK 1.50 m

Caractéristiques techniques

- Alimentation : 230 V\~ +10/-15% 240 V\~ +/-6%50/60Hz

- Plage de réglage : + 5 °C à + 35 °C

• Différentiel statique : 0,5K

- Pouvoir de coupure : contact à ouverture (chauffage) :

10 (2) A 230V\~ contact à fermeture : 3 (1) A 230 V\~

•IP30

• Protection amont : 10A

• Action de type : 1C

- Classe de logiciel : pas de logiciel

- Classe d'isolation : II

• Degré de pollution 2

- Tension de choc : 4kV

- Tension et courant pour essais d'émission CEM : 230V～ - 0.5A

- Environnement - T° de fonctionnement : 0 °C à +45 °C - T° stockage : -10 °C à +65 °C - Indice de protection : IP 30 - Classe ecodesign : 1

- Produit indépendant pour montage en sailli ou en boite d'encastrement

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse
