25620 - Thermostat HAGER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hager
Modèle	25620
Type de produit	Thermostat d'ambiance bi-métal
Type de contact	Contact inverseur
Alimentation	230 V~ +10/-15% / 240 V~ +/-6% 50/60Hz
Plage de réglage	+5 °C à +35 °C
Différentiel statique	0,5 K
Pouvoir de coupure (contact ouverture chauffage)	10 (2) A 230 V~
Pouvoir de coupure (contact fermeture)	3 (1) A 230 V~
Indice de protection	IP30
Protection amont	10 A
Action de type	1C
Classe d'isolation	II
Degré de pollution	2
Tension de choc	4 kV
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-10 °C à +65 °C
Classe ecodesign	1
Montage	En saillie ou en boîte d'encastrement
Fonctions principales	Régulation de température ambiante, contact inverseur
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Installation par un professionnel ; couper l'alimentation avant toute intervention
Informations générales	Utilisable en Europe (UE et Suisse) ; élimination selon la directive DEEE

FOIRE AUX QUESTIONS - 25620 HAGER

Comment installer le thermostat Hager 25620 ?

Montez le thermostat à environ 1,5 mètre du sol sur un mur intérieur, à l'abri des sources de chaleur et du rayonnement solaire direct. Suivez le schéma de raccordement à l'intérieur du couvercle.

Comment régler la température de consigne ?

Tournez le bouton pour aligner la flèche sur la température désirée (réglable de +5 °C à +35 °C). Pour un réglage précis, utilisez un thermomètre de référence.

Quel est le type de contact du modèle 25620 ?

Le modèle 25620 est équipé d'un contact inverseur.

Comment ajuster l'échelle de température ?

Deux jours après l'installation, mesurez la température ambiante avec un thermomètre de référence. Retirez le bouton et repositionnez-le pour que la flèche indique la même température que le thermomètre.

Quelle est la tension d'alimentation requise ?

L'alimentation est de 230 V~ +10/-15% ou 240 V~ +/-6% à 50/60 Hz.

Quel est l'indice de protection IP ?

L'indice de protection est IP30.

Comment entretenir le thermostat ?

Nettoyez-le avec un chiffon sec. N'utilisez pas de solvants ou produits abrasifs.

Puis-je l'installer moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation électrique. Assurez-vous de couper l'alimentation avant toute intervention.

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation et les raccordements. Si le problème persiste, contactez un professionnel. Le thermostat ne contient pas de pièces réparables par l'utilisateur.

Comment éliminer le thermostat en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Rapportez-le à un point de collecte DEEE ou contactez votre mairie pour connaître les filières de recyclage.

MODE D'EMPLOI 25620 HAGER

Thermostats d'ambiance bi-métal

Bimetallic room thermostats

Bimetall-Raumthermostate

FR Notice d'instruction

Présentation du produit

réf. 25614 : avec contact inverseur et entrée horloge pour abaissement de température (réglable de -3K à -7K à l'aide du potentiomètre situé en haut à gauche, préréglage -3K)

réf. 25615 : avec contact à ouverture et inter-rupteur marche/arrêt

réf. 25620 : avec contact inverseur

réf. 25800 : avec contact à ouverture et voyant réf. 25805 : idem 25614 mais avec réglage de la consigne de température sous le couvercle

réf. 25809 : avec contact à ouverture

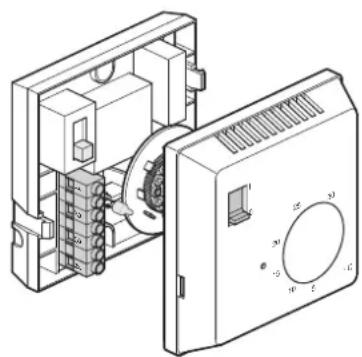

① Socle
② Disque
③ Ergot de limitation d'échelle à détacher du socle du thermostat (sauf 25800 et 25809).

Ils se trouvent dans les trous de fixation

④ Bouton
⑤ Couvercle
⑥ Emplacements pour ergots de limitation d'échelle

Installation

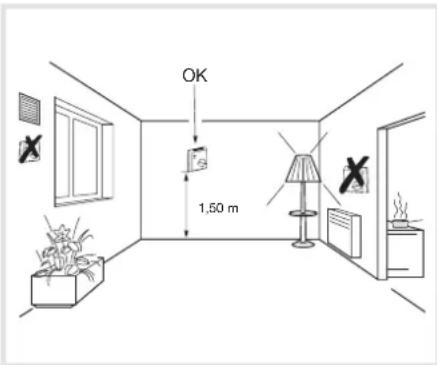

le thermostat d'ambiance doit être monté à environ 1,5 mètre du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, téléviseur, tuyau de chauffage, cheminée, télévision, courant d'air etc.

Schéma de raccordement

Veuillez respecter le schéma de raccordement qui se trouve à l'intérieur du couvercle ⑤.

Ajustement de l'échelle de température

Deux jours environ après l'installation, relevez la température ambiante à l'aide d'un thermomètre de référence placé au centre de la pièce. Retirez le bouton ④ puis repositionnez-le de manière à ce que la flèche indique la même température que celle indiquée par le thermomètre.

OK 1,50 m

Caractéristiques techniques

- Alimentation : 230 V\~ +10/-15% 240 V\~ +/-6%50/60Hz

- Plage de réglage : + 5 °C à + 35 °C

• Différentiel statique : 0,5K

- Pouvoir de coupure : contact à ouverture (chauffage) :

10 (2) A 230V\~ contact à fermeture : 3 (1) A 230 V\~

•IP30

• Protection amont : 10A

• Action de type : 1C

- Classe de logiciel : pas de logiciel

- Classe d'isolation : II

• Degré de pollution 2

- Tension de choc : 4kV

- Tension et courant pour essais d'émission CEM : 230V～ - 0.5A

- Environnement - T° de fonctionnement : 0 °C à +45 °C - T° stockage : -10 °C à +65 °C - Indice de protection : IP 30 - Classe ecodesign : 1

- Produit indépendant pour montage en sailli ou en boite d'encastrement

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse
