25800 - Thermostat HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance bi-métal
Marque	Hager
Modèle	25800
Alimentation	230 V~ +10%/-15% / 240 V~ +/-6%, 50/60 Hz
Plage de réglage	+5 °C à +35 °C
Différentiel statique	0,5 K
Pouvoir de coupure (chauffage)	10 (2) A sous 230 V~
Pouvoir de coupure (fermeture)	3 (1) A sous 230 V~
Indice de protection	IP30
Classe d'isolation	II
Degré de pollution	2
Tension de choc	4 kV
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-10 °C à +65 °C
Montage	En saillie ou en boîte d'encastrement
Dimensions (H x L x P)	Environ 82 x 82 x 30 mm
Poids	Environ 0,1 kg
Couleur	Blanc (estimation)
Fonction voyant	Oui, indicateur de fonctionnement
Réglage de l'échelle	Ajustable après installation
Hauteur de montage recommandée	1,5 m du sol, sur mur intérieur
Protection amont	10 A
Classe éco-conception	1

FOIRE AUX QUESTIONS - 25800 HAGER

Comment installer le thermostat 25800 ?

Montez le thermostat à 1,5 mètre du sol sur un mur intérieur, à l'abri du rayonnement solaire direct et des sources de chaleur (lampes, TV, radiateurs). Fixez le socle et raccordez selon le schéma à l'intérieur du couvercle.

Quel est le schéma de raccordement ?

Le schéma de raccordement se trouve à l'intérieur du couvercle. Respectez les bornes indiquées pour l'alimentation et la charge (chauffage). Le modèle 25800 possède un contact à ouverture avec voyant.

Comment régler la température ?

Tournez le bouton pour régler la température souhaitée entre +5°C et +35°C. Le voyant indique le fonctionnement. Un réglage fin de l'échelle peut être effectué après installation (voir notice).

Que faire si le voyant ne s'allume pas ?

Vérifiez l'alimentation électrique et le raccordement. Si le voyant reste éteint, le thermostat peut être défectueux. Consultez un professionnel pour le remplacement.

Quelle est la hauteur de montage recommandée ?

La hauteur recommandée est d'environ 1,5 mètre du sol, sur un mur intérieur, à l'écart des perturbations thermiques.

Peut-on l'utiliser avec une chaudière ?

Oui, il peut commander une chaudière via son contact à ouverture (10A) ou fermeture (3A). Assurez-vous que la puissance de la chaudière est compatible.

Comment ajuster l'échelle de température ?

Après 2 jours d'installation, placez un thermomètre de référence au centre de la pièce. Retirez le bouton et repositionnez-le pour que la flèche indique la même température que le thermomètre.

Que signifie le différentiel 0,5 K ?

Le différentiel statique de 0,5 K signifie que le thermostat commute avec une précision de 0,5°C autour de la consigne, assurant un confort stable.

Est-ce compatible avec une horloge ?

Le modèle 25800 n'est pas prévu pour une entrée horloge. D'autres modèles (ex: 25614) disposent de cette fonction. Consultez la gamme Hager.

Comment nettoyer le thermostat ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité à l'intérieur de l'appareil.

MODE D'EMPLOI 25800 HAGER

Thermostats d'ambiance bi-métal

Bimetallic room thermostats

Bimetall-Raumthermostate

FR Notice d'instruction

Présentation du produit

réf. 25614 : avec contact inverseur et entrée horloge pour abaissement de température (réglable de -3K à -7K à l'aide du potentiomètre situé en haut à gauche, préréglage -3K)

réf. 25615 : avec contact à ouverture et inter-rupteur marche/arrêt

réf. 25620 : avec contact inverseur

réf. 25800 : avec contact à ouverture et voyant réf. 25805 : idem 25614 mais avec réglage de la consigne de température sous le couvercle

réf. 25809 : avec contact à ouverture

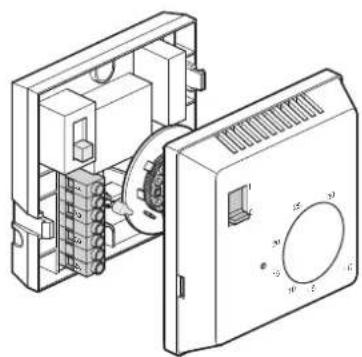

① Socie
② Disque
③ Ergot de limitation d'échelle à détacher du socle du thermostat (sauf 25800 et 25809).

Ils se trouvent dans les trous de fixation

④ Bouton
⑤ Couvercle
⑥ Emplacements pour ergots de limitation d'échelle

Installation

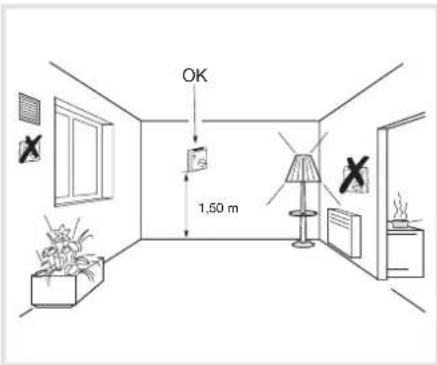

le thermostat d'ambiance doit être monté à environ 1,5 mètre du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, téléviseur, tuyau de chauffage, cheminée, télévision, courant d'air etc.

Schéma de raccordement

Veuillez respecter le schéma de raccordement qui se trouve à l'intérieur du couvercle ⑤.

Ajustement de l'échelle de température

Deux jours environ après l'installation, relevez la température ambiante à l'aide d'un thermomètre de référence placé au centre de la pièce. Retirez le bouton ④ puis repositionnez-le de manière à ce que la flèche indique la même température que celle indiquée par le thermomètre.

OK 1.50 m

Caractéristiques techniques

- Alimentation : 230 V\~ +10/-15% 240 V\~ +/-6%50/60Hz

- Plage de réglage : + 5 °C à + 35 °C

• Différentiel statique : 0,5K

- Pouvoir de coupure : contact à ouverture (chauffage) :

10 (2) A 230V\~ contact à fermeture : 3 (1) A 230 V\~

•IP30

• Protection amont : 10A

• Action de type : 1C

- Classe de logiciel : pas de logiciel

- Classe d'isolation : II

• Degré de pollution 2

- Tension de choc : 4kV

- Tension et courant pour essais d'émission CEM : 230V～ - 0.5A

- Environnement - T° de fonctionnement : 0 °C à +45 °C - T° stockage : -10 °C à +65 °C - Indice de protection : IP 30 - Classe ecodesign : 1

- Produit indépendant pour montage en sailli ou en boite d'encastrement

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse
