Type de produit	Thermostat d'ambiance bi-métal
Marque	Hager
Modèle	25809
Plage de réglage	+5°C à +35°C
Différentiel statique	0,5 K
Pouvoir de coupure (contact à ouverture)	10 (2) A ~230 V
Pouvoir de coupure (contact à fermeture)	3 (1) A ~230 V
Indice de protection	IP30
Protection amont	10 A
Tension de choc	4 kV
Degré de pollution	2
Température de fonctionnement	0°C à +45°C
Température de stockage	-10°C à +65°C
Alimentation	230 V~
Type d'action	1C
Type de montage	Saillie ou encastré
Fonction principale	Régulation de température avec contact à ouverture (chauffage)
Hauteur de montage recommandée	1,5 m du sol, sur mur intérieur

FOIRE AUX QUESTIONS - 25809 HAGER

Où installer le thermostat d'ambiance Hager 25809 ?

Installez-le sur un mur intérieur, à environ 1,5 mètre du sol, à l'abri du rayonnement solaire direct et de toute source de chaleur (lampe, télévision, cheminée, courant d'air).

Quelle est la plage de température réglable ?

La plage de réglage est de +5°C à +35°C.

Comment ajuster l'échelle de température après installation ?

Après deux jours, mesurez la température ambiante avec un thermomètre de référence. Retirez le bouton et repositionnez-le pour que la flèche indique la même température que le thermomètre.

Quel est le pouvoir de coupure du contact à ouverture ?

Le contact à ouverture (chauffage) supporte 10 A en résistif et 2 A en inductif sous 230 V~.

Le thermostat Hager 25809 est-il compatible avec une horloge de programmation ?

Le modèle 25809 possède un contact à ouverture simple, sans entrée horloge. Pour une fonction d'abaissement de température, référez-vous aux modèles 25614 ou 25805 dotés d'une entrée horloge.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants.

Que faire si la température ambiante ne correspond pas à la consigne ?

Vérifiez l'emplacement du thermostat (éviter les sources de chaleur), puis recalibrez l'échelle en suivant la procédure d'ajustement décrite dans la notice.

Quelle est la protection électrique en amont recommandée ?

La protection amont doit être calibrée à 10 A maximum.

Le thermostat peut-il être utilisé en extérieur ?

Non, l'indice de protection IP30 le destine à un usage intérieur uniquement. La température de fonctionnement est de 0°C à +45°C.

Comment éliminer le thermostat en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) ou rapportez-le à votre distributeur.

MODE D'EMPLOI 25809 HAGER

Thermostats d'ambiance bi-métal

Bimetallic room thermostats

Bimetall-Raumthermostat

25620 - 25615 - 25614

25809 - 25805 - 25800

FR

Notice d'instruction

Présentation du produit

réf. 25614: avec contact inverseur et entree horloge pour abaisement de tempeature (reglable de -3K a -7K à l'alde du potentiometre situé en haut a gauche, preréglage -3K)

réf. 25615: avec contact à ouverture et interrupteur marche/arrêt
réf. 25620: avec contact inverseur
réf. 25800: avec contact à ouverture et voyant réf. 25805: idem 25614 mais avec réglage de la consigne de température sous le couvercle

réf. 25809: avec contact à ouverture

① Socle
② Disque
③ Ergot de limitation d'échelle à détacher du socle du thermostat (sauf 25800 et 25809).

Ils se trouvent dans les trous de fixation

④ Bouton
⑤ Couverage
⑥ Emplacements pour ergots de limitation d'échelle

Installation

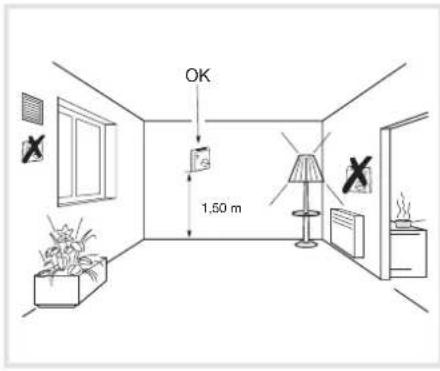

le thermostat d'ambiance doit être monté à environ 1,5 mètre du sol, sur un mur interieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, téléviseur, tuyau de chauffage, cheminée, télévision, courant d'air etc.

Scheme de raccordement

Veuillez respecter le schéma de raccordement qui se trouve à l'intérieur du couvercle (5).

Ajustement de I'echelle de température

Deux jours environ après l'installation, relevez la température ambiante à l'aide d'un thermomètre de référence place au centre de la pierce. Retirez le bouton (4) puis repositionné-le de manière à ce que la flèche indique la même température que celle indiquée par le thermomètre.

EN

User instructions

• Plage de réglage: +5°C à +35°C
• Différentiel statique : 0,5K

Pouvoir de coupure :

contact à ouverture (chauffage) :

10 (2) A 230V

contact à fermeture : 3 (1) A 230 V~
IP30

Protection amont: 10A

• Action de type : 1C
• Classe de logiciel : pas de logiciel
• Classe d'isoation :
• Degre de pollution 2
  Tension de chic : 4kV

Tension et courant pour essais d'émission
CEM: 230V～-0.5A

• Environnement
  -T° de fonctionnement: 0°C à +45°C
  -T°stockage:-10°C à +65°C
  -Indice de protection : IP 30
  -Classeecodesign： 1

• Produit independant pour montage en sailli ou en boite d'encastrement

Comment éliminer ce produit (déchets)

d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Euro

pénne et aux autres pays europeens dispos

sant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre élimine en fin de vie avec les autres déchets menagers. L'élimination incontrolée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine,veuilliez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner après de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees a contacter leurs fournisseurs et a consulter les conditions de leur contrat de vente. Ce produit ne doit pas etre elimine avec les autres dechets commerciaux.

Utilisable partout en Europe (et en Suisse
