EK560 - Thermostat HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable digital radio, hebdomadaire, avec récepteur mural
Marque	Hager
Modèle	EK560
Alimentation (émetteur)	2 piles alcalines 1,5 V (LR03)
Alimentation (récepteur)	230 V~ +10%/-15%, 50 Hz
Durée de vie des piles	2 ans
Dimensions (émetteur)	97 x 138 x 30 mm
Dimensions (récepteur)	130 x 60 x 27 mm
Plage de réglage température	+5 °C à +30 °C
Plage d'affichage température ambiante	0 °C à +40 °C
Fréquence radio	868,3 MHz (émetteur)
Portée radio	+150 m en champ libre, 50 m avec 2 dalles
Indice de protection (émetteur)	IP30
Indice de protection (récepteur)	IP43
Classe Ecodesign	4
Programmation	Quotidienne et hebdomadaire (4 profils : P1, P2, P3, P4 libre)
Modes de régulation	Tout ou rien, PID rapide (radiateur), PID lent (plancher chauffant)
Fonctions spéciales	Optimisation, anticipation, mode vacances, dérogations temporaires, réversibilité chauffage/climatisation
Consignes de sécurité	Protection antigel à 5 °C, mise en veille
Entretien	Nettoyer avec un chiffon sec ; remplacer les piles dès l'apparition du symbole
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du fabricant ; contacter un installateur ou électricien
Informations générales	Conforme à la directive 2014/53/UE ; déclaration CE sur www.hager.com

FOIRE AUX QUESTIONS - EK560 HAGER

Comment installer le thermostat Hager EK560 ?

Installez le thermostat à environ 1,3 m du sol sur un mur intérieur, à l'abri des sources de chaleur. Fixez le socle mural avec des vis, insérez les 2 piles LR03 et clipsez la face avant. Pour le récepteur, raccordez le câble 4 fils (brun=phase, bleu=neutre, gris/noir=liaison chaudière) selon le schéma de la notice.

Comment régler l'heure et la date sur le thermostat ?

Lors de la première mise sous tension, l'écran propose de régler l'année, la date et l'heure. Utilisez les touches + et - pour ajuster chaque valeur, puis validez avec OK. Vous pouvez également choisir le basculement automatique été/hiver (AUTO) et le format 12h ou 24h.

Comment programmer un programme personnalisé P4 ?

Placez le curseur sous prog avec la touche menu, sélectionnez le jour ou groupe de jours, puis choisissez P4. Utilisez la touche ① pour passer en mode réduit et la touche ② pour le mode confort (ou ③ pour confort 2). Créez jusqu'à 5 périodes de confort et 5 périodes de réduit par jour. Validez avec OK.

Que faire si le symbole de pile apparaît sur l'écran ?

Le symbole indique que les piles sont faibles. Remplacez-les rapidement par 2 piles alcalines LR03 1,5V. Ouvrez la trappe avec un tournevis, changez les piles et refermez. Le thermostat conserve ses réglages pendant environ 10 minutes grâce à la réserve de marche.

Comment fonctionne le mode vacances ?

Appuyez sur la touche ②, sélectionnez le nombre de jours d'absence (1 à 99) avec +, validez avec OK. Réglez ensuite la température de consigne (de 5°C à 30°C). Le thermostat maintient cette température pendant toute la durée. Pour annuler, appuyez sur la touche menu.

Comment associer l'émetteur et le récepteur ?

Sur l'émetteur, accédez au paramètre CFg (appui long sur OK dans le menu ➞). Appuyez sur + pour passer ON, puis validez. Sur le récepteur, appuyez brièvement sur fct jusqu'à ce que la LED clignote, puis appuyez longuement sur fct jusqu'à ce que la LED cfg clignote. La liaison est établie lorsque CH1 ON s'affiche.

Comment passer en mode manuel ?

Placez le curseur sous manu avec la touche menu. Utilisez les touches + ou - pour régler la température souhaitée (de 5°C à 30°C). En mode manuel, le thermostat maintient une température constante et ne tient pas compte des programmes.

Quelle est la portée radio entre l'émetteur et le récepteur ?

La portée typique est de plus de 150 mètres en champ libre et d'environ 50 mètres à travers 2 dalles. Si le récepteur est hors de portée, le chauffage peut ne pas fonctionner. Rapprochez les appareils ou réinstallez le récepteur.

Comment régler les températures de consigne (Confort, Confort 2, Réduit) ?

Placez le curseur sous l'icône ☀️ avec la touche menu. La température Confort clignote ; utilisez + ou - pour la modifier, validez avec OK. Répétez pour Confort 2 (si activé) et Réduit (icône C). Les plages sont de +5°C à +30°C.

Que faire si le chauffage ne démarre pas alors que la température ambiante est inférieure à la consigne ?

Vérifiez d'abord l'alimentation du récepteur (fusible et disjoncteur). Si la régulation est en mode PID, le thermostat peut estimer que la température sera atteinte sans chauffe. Attendez ou contactez votre installateur. Assurez-vous également que le récepteur est à portée et que les liens radio sont actifs.

MODE D'EMPLOI EK560 HAGER

Kit thermostat d'ambiance programmable digital radio, hebdomadaire et récepteur mural

EK560

Présentation du thermostat

Ce thermostat d'ambiance programmable a été conçu pour vous apporter confort et économies d'énergie. Il s'installe facilement dans votre logement, il régule la température ambiante en fonction de la programmation et envoie des ordres marche/arrêt au récepteur mural installé à proximité de la chaudière ou de l'émetteur de chaleur à gérer.

Il permet de programmer et de réguler votre installation de chauffage selon 4 niveaux de température :
- Confort ⚙️ : c'est la température que vous souhaitez pendant vos heures de présence.
- Confort 2 ⚙️2 : 2ème niveau la température que vous souhaitez pendant vos heures de présence.
- Réduit C : c'est la température que vous souhaitez pendant vos absences courtes ou la nuit.
-Hors-gel : c'est la température minimale assurée pendant vos absences prolongées. Elle protège votre logement des risques de gel.
Il permet aussi de programmer et réguler votre installation de climatisation selon 2 niveaux de température:
- Confort ⚙️ : c'est la température que vous souhaitez pendant vos heures de présence.
- Réduit C : c'est la température que vous souhaitez pendant vos absences courtes ou la nuit.

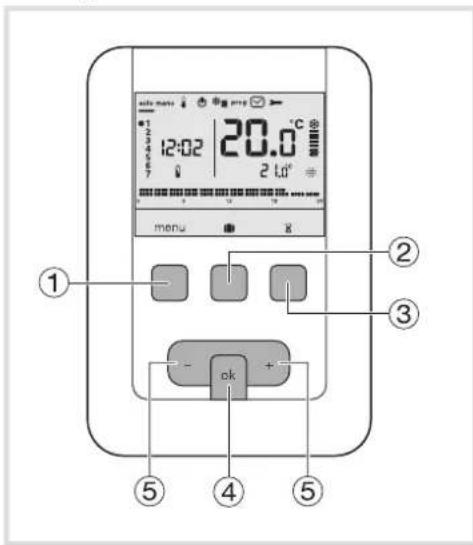

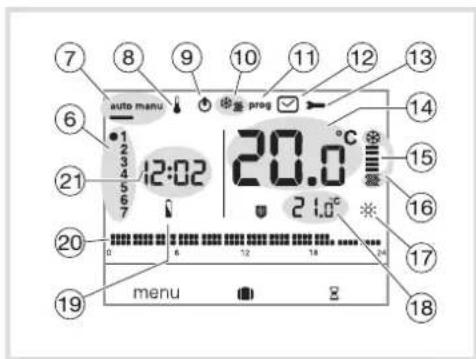

Description du thermostat

① Touche contextuelle d'accès au menu
② Touche contextuelle d'accès au mode vacances
③ Touche contextuelle d'accès à la dérogations Indicateur de chauffe ou de climatisation
temporisée ⑯ Mode en cours (chauffage ou climatisation)
④ Touche de validation OK ⑰ Consigne en cours (☀️, ⚙️2)
⑤ Touches de réglage + et - ⑱ Température de la consigne en
⑲ Témoin d'usure des piles
⑳ Profil de programmation du jour
②1 Heure courante
⑫ Réglage de la date et l'heure
⑬ Réglage des paramètres
⑭ Température ambiante
15 Indicateur de chauffe ou de climatisation
⑯ Mode en cours (chauffage ou climatisation)
⑰ Consigne en cours (☀️, ⚙️2)
⑱ Température de la consigne en cours
⑲ Témoin d'usure des piles
⑳ Profil de programmation du jour
②1 Heure courante

7 8 9 10 11 12 13 6 1 2 3 4 5 6 7 12:02 20.0 °C 21.0 °C 14 15 16 17 18 20 menu

⑥ Indicateur du jour de la semaine
⑦ Mode automatique/mode manuel (thermostat sans programme)
⑧ Réglage des consignes de température
⑨ Mise en veille
⑩ Sélecteur chauffage/climatisation
⑪ Programmation/choix du programme

Présentation du récepteur mural

Le récepteur mural s'installe facilement et discrètement à proximité de la chaudière. Il reçoit les ordres marche/arrêt en provenance du thermostat d'ambiance EK560 et les transmet à la chaudière via une sortie filaire.

L'ensemble émetteur + récepteur est appairé en usine, il est donc immédiatement fonctionnel. Inutile de refaire la configuration des liens radio.

Description du récepteur mural

A B C D

Ⓐ Bouton poussoir fonction fct
⑧ Témoin de fonctionnement. Ce voyant est allumé lorsque le contact de sortie du récepteur est fermé = ON.
© Témoin de codage. Ce voyant clignote lors des opérations de codage.
⑭ Bouton configuration cfg

A B C D fct fct cfg cfg LED LED

Installation du thermostat

Pour bien assurer sa fonction de régulation de la température ambiante, le thermostat doit être installé à environ 1,3 m du sol, sur un mur intérieur, ou à l'aide du socle fourni avec le thermostat, et à l'abri du rayonnement direct et de toute source de chaleur telle que : téléviseur, lampe, radiateur courant d'air, cheminée etc.

Fixer le thermostat sur une boîte d'encastrement ou dans les trous hors boîte prévus à cet effet.

Pour une qualité de régulation optimale, calfeutrez la boîte d'encastrement ou la gaine électrique.

1. Séparez le produit du socle mural, en tirant sur le bas du produit.
2. Ouvrez la trappe à l'aide d'un tournevis et fixer le socle mural avec les vis.

1. Insérer les piles dans le thermostat.
2. Clipsez la face avant sur le socle mural.

Vous pouvez aussi poser le thermostat simplement sur le socle fourni.

Installation du récepteur

Pour faciliter son installation, le kit thermostat d'ambiance programmable et récepteur mural est livré avec un câble souple 4 fils de 1,5 mm², longueur 1,20 m (non raccordé).

Pour le raccordement du récepteur HF, nous vous conseillons d'utiliser ce câble, en respectant le code couleur suivant :

brun = phase

bleu = neutre

gris, noir = liaison vers la chaudière.

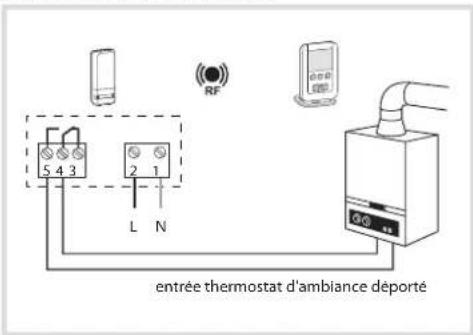

Raccordement du thermostat sur une entrée thermostat d'une chaudière

5 4 3 2 1 L N RF entrée thermostat d'ambiance déporté

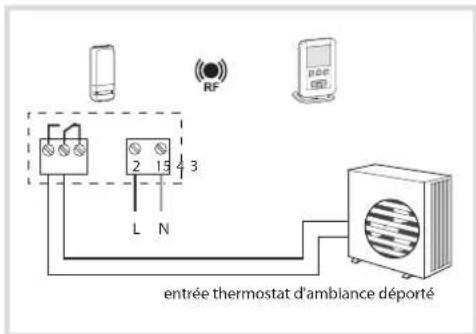

Raccordement du thermostat sur une entrée thermostat d'une pompe à chaleur (PAC) réversible ou non

RF 2 15 3 L N entrée thermostat d'ambiance déporté

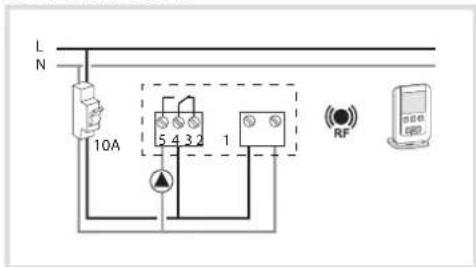

Raccordement d'un circulateur de chauffage ou de climatisation

Le produit doit être installé selon la norme d'installation en vigueur dans le pays.

Réglage initial et mise à l'heure

Lors de la 1ère mise en service du produit, l'écran propose, sans aller dans les paramètres de réglages, d'ajuster l'année, la date et l'heure. ou

Appuyez sur la touche ① menu pour placer le curseur sous √

• L'année clignote, appuyez sur la touche ⑤+ du navigateur pour régler l'année en cours. Validez avec la touche OK.
• Le mois clignote, appuyez sur la touche ⑤ + ou -. Validez avec la touche OK puis procédez de la même façon pour le choix du jour de l'heure et des minutes.
• AUTO clignote, appuyez sur la touche ⑤ + pour mettre l'installation en basculement automatique de l'heure été/hiver (AUTO) ou non (OFF). Validez avec la touche OK.
  • 24H clignote, appuyez sur la touche ⑤ + pour choisir le format de l'heure (12 h ou 24 h). Validez avec la touche OK.

Mode automatique (auto)

En mode automatique, le thermostat s'adapte à votre rythme de vie en appliquant le ou les programmes que vous avez choisis.

- Appuyez sur la touche ①menu pour placer le curseur sous auto.

La touche ① menu permet de revenir en mode auto lorsque le programme (vacances) ou une relance temporisée est en cours.

Mode manuel (manu)

Le mode manuel transforme votre appareil en un simple thermostat. Il permet de maintenir une température constante dans votre logement (réglable de +5 °C à +30 °C) mais ne tient pas compte des profils de programmation disponibles.

• Appuyez sur la touche ①menu pour placer le curseur sous manu.
• Appuyez sur la touche ⑤+ ou - pour régler la température souhaitée.

Exemple : la température souhaitée est à 22,5 °C et température ambiante à 20 °C.

L'indicateur d'enclenchement du chauffage ⑮ est allumé.

autc manu 13:12 20.0°C 22.5°C 15 menu

Mise en veille

L'installation de chauffage et/ou climatisation peut être mise en veille. Le thermostat est sous tension et protège votre installation si la température devait être inférieure à 5°C (consigne fixe non modifiable). Il affiche l'heure, le jour courant, la température ambiante et l'information OFF.

- Appuyez sur la touche ① menu pour placer le curseur sous ⏻

OFF clignote.

• Valider avec la touche OK.
• Appuyez sur la touche ①menu pour sortir du mode veille.

En mode climatisation, le mode veille est un arrêt, la température ambiante n'est plus régulée.

auto manu 13:14 | 20.0°C OFF menu

Description des LEDs du récepteur

Chaque appui court sur le bouton Ⓐ (fct) modifie le mode en cours.

ON LED verte fixe
Appui bouton poussoir Ⓐ (fct)
OFF LED rouge fixe
Appui bouton poussoir Ⓐ (fct)

Paramètres Installateur

Pour accéder à la totalité des paramètres (de PR:1 à PR:12), appuyez sur la touche ① menu pour placer le curseur sous ➞ puis faites 1 appui long (>5s) sur OK. Pour accéder seulement aux paramètres de (PR:1 à PR:4), appuyez sur la touche ① menu pour placer le curseur sous ➞ et validez avec la touche OK.

PR:1 - durée de la dérogation temporisée par défaut

Ce paramètre permet d'indiquer une durée de relance temporisée par défaut. Les durées possibles sont les suivantes : 1 heure, 2 heures, 3 heures, 4 heures, 5 heures et 12 heures. La durée de relance temporisée est réglée sur 1h par défaut.

- PH:1 et 8 clignotent, appuyez sur la touche ⑤ + ou - pour modifier la durée de relance temporisée . Validez avec la toucheOK pour passer au paramètre suivant.

PR:2 - Rétroéclairage

Le rétroéclairage est activé ON par défaut.

- Appuyez sur la touche ⑤+ ou - pour le désactiver (OFF).

Validez avec la touche OK pour passer au paramètre suivant.

PR:3 - Etalonnage de la température

Ce paramètre permet d'ajuster la valeur mesurée par le thermostat si vous mesurez une température ambiante différente que celle de celui-ci.

- Appuyez sur la touche ⑤+ ou - pour modifier la température dans une limite de +/-3 °C. Validez avec la touche OK pour passer au paramètre suivant.

PR:4 - 2ème niveau de température de confort

Ce paramètre permet de choisir un ou deux niveaux de température confort. Il est applicable uniquement lors de la programmation d'un programme libre (P4).

- Appuyez sur la touche ⑤ + ou - pour choisir 1 ou 2

Validez avec la touche OK pour passer au paramètre suivant.

Le paramètre PH:4 est réglé sur 1 seul niveau de confort par défaut.

PA:5 - Mode chauffage/climatisation

Ce paramètre permet de mettre votre installation en mode chauffage (H), en mode climatisation (C) ou en mode réversible chauffage/climatisation (HC). (l'icône ✉ est affichée).

- Appuyez sur la touche ⑤+ ou - pour choisir H, L'ou HL.

Validez avec la touche OK pour passer au paramètre suivant.

.e paramètre PH:S est réglé sur chauffage (H) par défaut.

En mode HC, il faut veiller à commuter la PAC en adéquation avec le mode choisi du thermostat.

PA:6 - Dégommage pompe

Ce paramètre permet d'activer/désactiver la mise en route automatique de la pompe tous les jours à minuit afin d'éviter son grippage durant l'été.

Appuyez sur la touche ⑤+ ou - pour activer (ON) ou désactiver (OFF).

Validez avec la touche OK pour passer au paramètre suivant.

Le paramètre PR:5 est réglé sur OFF par défaut.

PA:7 - Type de régulation pour le chauffage

Ce paramètre permet de définir le type d'inertie de votre installation de chauffage.

- Appuyez sur la touche ⑤+ ou - pour choisir:

- ON/OFF= régulation tout ou rien (par défaut). Le différentiel est inférieur à °0.3C (réglage d'usine).

- FRs = régulation PID pour les installations à inertie rapide (radiateur).

Temps de marche mini 1 minute (%10 du temps de cycle).

- SL0 = régulation PID pour les installations à inertie lente (plancher chauffant) .

Temps de marche mini 2 minutes (%10 du temps de cycle).

- Validez avec la toucheOK pour passer au paramètre suivant.

En régulation tout ou rien, seule la fonction anticipation est disponible voir PA9:9

En régulation PID, les fonctions optimisation et anticipation sont disponibles voir PR:9.

PR:8 - Type de régulation pour la climatisation

Idem PA:7 mais FAS utilisé pour ventilo-convecteur et SLO pour plancher rafraichissant.

PA:9 - Optimisation et anticipation

Ce paramètre permet d'activer une fonction d'optimisation ou d'anticipation qui sont désactivées (OFF) par défaut.

La fonction optimisation n'est disponible qu'en régulation PID voir PA:7 ou PA:8.

La fonction anticipation est disponible en régulation tout ou rien et PID.

Optimisation : le thermostat estime, de façon automatique, le temps nécessaire à l'atteinte, de la température Confort et adapte l'enclenchement du chauffage pour que la température voulue soit atteinte à l'heure voulue. Une période d'environ 10 jours est nécessaire à cet apprentissage car elle dépend du type d'inertie de votre chauffage.

Attention: Seul P10 bénéficie de la fonction optimisation.

- Appuyez sur la touche ⑤+ pour activer (RUT) la fonction optimisation. Validez avec la touche OK pour passer au paramètre suivant.

En mode réversible chauffage/climatisation (choix HC au paramètre PR:5), il est possible de sélectionner un mode de régulation différent pour chaque système.

Le chauffage peut être paramétré en tout ou rien et la climatisation en PID. Dans ce cas, la fonction optimisation et le programme P10 ne peuvent être affectés qu'en climatisation régulée en PID.

Anticipation : cette fonction permet d'appliquer la température Confort ou Confort 2 du programme personnalisé (Pth), en avance, pour une durée configurable de 1, 2 ou 3 heures.

Attention: Seul P4H bénéficie de la fonction anticipation.

- Appuyez sur la touche ⑤ + pour sélectionner la durée (1H, 2H ou 3H) d'anticipation souhaitée. (Ex. : anticipation de 2 heures).

Validez avec la touche OK pour passer au paramètre suivant.

Paramètres installateur.... suite

PR:10 - Retour réglages usine

Ce paramètre permet un retour aux réglages usine des programmes et des paramètres.

- Appuyez sur la touche ⑤+ ou - pour choisir SES (reset) ou NO (pas de reset). Validez avec la touche OK pour passer au paramètre suivant.

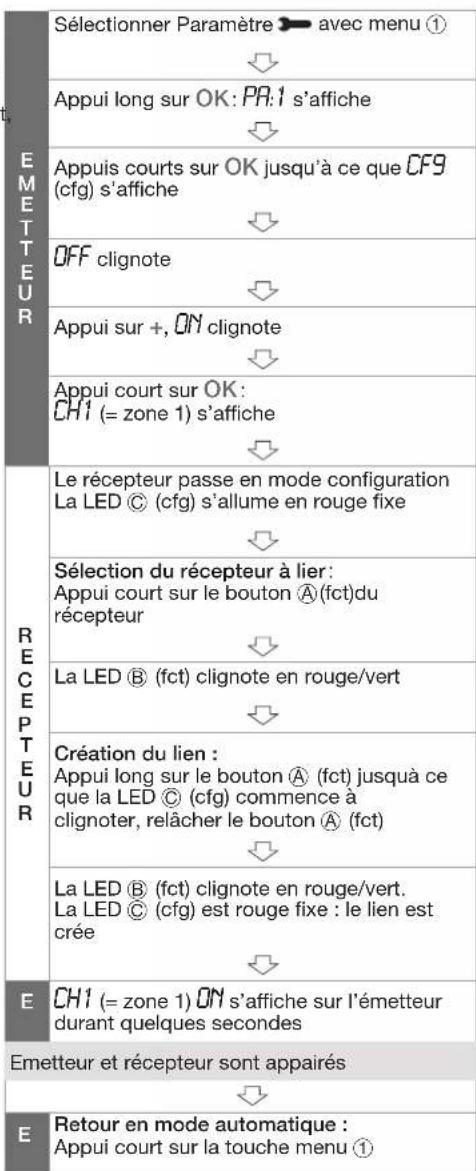

CF9 (= cfg) - Liens radio

Ce paramètre permet d'établir les liens radio entre le récepteur et l'émetteur.

• Appuyez sur la touche ⑤+ ou - pour choisir:

ON (configuration),

LH1: Etablissement des liens radio,

CH2: Mode scène (fonction non disponible)

PR:11 - Retour usine des liens RF

Ce paramètre permet de faire un retour usine des liens RF.

PA:12 - Version du logiciel

Ce paramètre permet de connaître la version du logiciel sur le produit.

Appuyer sur OK pour sortir des réglages des paramètres.

Choix du mode de régulation en fonction du générateur de chauffage/climatisation

• Régulation tout ou rien : convient à tout type d'installation (chaudière gaz ventouse ou non, chaudière fioul, pompe à chaleur, circulateur de chauffage/climatisation).
• Régulation PID : convient aux installations suivantes : circulateur de chauffage ou rafraichissement chaudière gaz. La régulation est plus précise.

Paramètres Utilisateur

Pour accéder aux paramètres utilisateur, appuyez sur la touche ① menu pour placer le curseur sous et validez avec la touche OK.

PR:1 - durée de la dérogation temporisée par défaut

Ce paramètre permet d'indiquer une durée de relance temporisée par défaut. Les durées possibles sont les suivantes : 1 heure, 2 heures, 3 heures, 4 heures, 5 heures et 12 heures. La durée de relance temporisée est réglée sur 1h par défaut.

- PA:1et 8 clignotent, appuyez sur la touche ⑤ + ou - pour modifier la durée de relance temporisée. Validez avec la toucheOK pour passer au paramètre suivant.

PA:2 - Rétroéclairage

Le rétroéclairage est activé ON par défaut.

- Appuyez sur la touche ⑤+ ou - pour le désactiver (OFF). Validez avec la touche OK pour passer au paramètre suivant.

PA:3 - Etalonnage de la température

Ce paramètre permet d'ajuster la valeur mesurée par le thermostat si vous mesurez une température ambiante différente que celle de celui-ci.

- Appuyez sur la touche ⑤+ ou - pour modifier la température dans une limite de +/-3°C. Validez avec la touche OK.

PP:4 - 2ème niveau de température de confort

Ce paramètre permet de choisir un ⚙ ou deux ⚙ niveaux de température confort. Il est applicable uniquement lors de la programmation d'un programme libre (P4).

- Appuyez sur la touche ⑤+ ou - pour choisir 1 ou 2'. Validez avec la touche OK pour passer au paramètre suivant. Le paramètre PP:4 est réglé sur 1 seul niveau de confort par défaut.

Une fois l'ajustement de ces 4 paramètres effectués, le thermostat passe en mode auto et tient compte de ces modifications.

Caractéristiques techniques

Emetteur Récepteur

Alimentation : 2 piles alcalines 1,5V (type LR03)

Durée de vie des piles : 2 ans

Différentiel statique (régulation tout ou rien) : < 0.3 °C

Réserve de marche : 10 min

Plage de la réglage

- de la température Confort : +5 °C à +30 °C

- de la température Confort 2 : +5 °C à +30 °C

- de la température Réduit : +5 °C à +30 °C

Plage d'affichage de la température ambiante : 0°C à +40°C

Température de fonctionnement : +0 °C à +45 °C

Température de stockage : -25 °C à +70 °C

Précision de fonctionnement de l'horloge : dérive < 1s./jour

Hygrométrie : 90 % à 20 °C
IP:30
IK:04
Classe Ecodesign : 4
Degré de pollution : 3
Action de type : 1B
Structure du logiciel : classe A
Dimensions (l x h x p): 97 x 138 x 30 mm
Fréquence d'émission : 868.3MHz
Rapport cycle d'émission : 1%
Catégorie de réception 2
Puissance d'émission RF max : 25mW
Alimentation: 230 V \~ +10/-15% 50Hz
Charge minimale : 12 V 100 mA
Sortie : 1 contact inverseur libre de potentiel
Pouvoir de coupure : AC1 : 8 A 230 V ∼ max
Inductif : 3 A (cos φ = 0,6)
Fréquence radio: 868-870 MHz
Rapport cycle d'émission : 1%
Catégorie de réception 2
Indice de protection : IP43
Classe d'isolation : II
Tenue aux chocs : IK04
T° de fonctionnement : -10 °C à +60 °C
T° de stockage : -20 °C à +70 °C
Capacité souple : 0,5 à 1,5 mm²
Capacité rigide : 0,5 à 2,5 mm²
Dimensions : 130 x 60 x 27 mm
Hygrométrie : 90% max. à 20 °C
Portée typique : > 150 m en champ libre
et 50 m 2 dalles.
Puissance d'émission RF max : 25mW
Protection amont : disjoncteur 10A
Structure du logiciel : classe A
Altitude de fonctionnement max : 2000m
Tension et courant déclarés pour les essais
d'émission CEM : 230V ∼ / 0.5A
Action de type : 1Y
Classe Ecodesign : 4

Configuration

A B C D fct fct cfg cfg LED LED

Association de l'émetteur et du récepteur

EMETTEUR Sélectionner Paramètre ➞ avec menu ① Appui long sur OK: PR:1 s'affiche Appuis courts sur OK jusqu'à ce que CF9 (cfg) s'affiche OFF clignote Appui sur +, ON clignote Appui court sur OK: CH1 (= zone 1) s'affiche LE récepteur passe en mode configuration La LED © (cfg) s'allume en rouge fixe Sélection du récepteur à lier: Appui court sur le bouton Ⓐ(fct)du récepteur La LED Ⓑ (fct) clignote en rouge/vert Création du lien : Appui long sur le bouton Ⓐ (fct) jusqu'à ce que la LED © (cfg) commence à clignoter, relâcher le bouton Ⓐ (fct) La LED Ⓑ (fct) clignote en rouge/vert. La LED © (cfg) est rouge fixe : le lien est crée CH1 (= zone 1) ON s'affiche sur l'émetteur durant quelques secondes Emetteur et récepteur sont appairés Retour en mode automatique : Appui court sur la touche menu ①

Description du récepteur mural

Ⓐ Bouton fonction fct
⑧ Témoin de fonctionnement. Ce voyant est allumé lorsque le contact de sortie du récepteur est fermé = ON.
© Témoin de codage. Ce voyant clignote lors des opérations de codage.
(D) Bouton configuration cfg

Effacement d'un lien radio

	Sélectionner Paramètre ➔ avec menu 1
	Appui long sur OK: PR:1 s'affiche
	Appuis courts sur OK jusqu'à ce que CF9 (cfg) s'affiche
	OFF clignote
	Appui sur +, ON est fixe
	Appui court sur OK: CH1 (= zone 1) s'affiche
###	Le récepteur passe en mode configuration La LED © (cfg) s'allume en rouge fixe La LED ® (fct) clignote en rouge/vert
	Sélection du récepteur à délier : Appui court sur le bouton A(fct)du récepteur
	La LED ® (fct) s'éteint
###	CH1 (= zone 1) ON s'affiche sur l'émetteur durant quelques secondes
	Suppression du lien : Appui long sur le bouton A (fct) jusqu'à ce que la LED © (cfg) commence à clignoter, relâcher le bouton A (fct). La LED ® (fct) est éteinte, la LED © (cfg) est rouge fixe : le lien est supprimé.

Retour usine du récepteur

(effacement de tous les liens radio) :

Faites un appui long (>10s.) sur le bouton Ⓓ (cfg).

Réversibilité chauffage/climatisation

Cette fonction permet de passer votre installation en mode chauffage ou climatisation. Il faut avoir préalablement réglé le paramètre PRS en HC dans le menu (mode chauffage/climatisation).

auto manu 13:20 20.0° menu

• Appuyez sur la touche ① menu pour placer le curseur sous ✉.
• clignote, le thermostat régule le chauffage.
• Appuyez sur la touche ③ pour passer du mode chauffage au mode climatisation.
  * clignote, le thermostat régule la climatisation. En mode HC , il faut veiller à commuter la PAC en adéquation avec le mode choisi du thermostat.

Réglages des températures de consignes

Par défaut, le thermostat est en mode chauffage (H) voir Paramètres Installateur PA:5 - Mode chauffage/climatisation.

-Si PRA5 est paramétré sur chauffage seul (H). Les températures sont préréglées : Confort = 19 °C, Confort 2 = 20 °C, Réduit = 16 °C. La plage de réglage pour les consignes de chauffage est de 5 °C à 30 °C.

-Si PRS est paramétré sur climatisation seule (C). Les températures sont préréglées : Confort = 24 °C, Réduit = 29 °C. La plage de réglage pour les consignes de climatisation est de 20 °C à 30 °C.

-Si PR.5 est paramétré sur réversibilité chauffage/climatisation (HC), vous pouvez modifier les tempé- ratures préréglées pour chaque mode et.

Modification de la température Confort

- Appuyez sur la touche ① menu pour placer le curseur sous 1. La température confort •••••••• - Appuyez sur la touche ⑤+ ou - pour modifier la température. Validez avec la touche OK.

Modification de la température Confort 2

- La température confort ✉2 clignote. - Appuyez sur la touche ⑤ + ou - pour modifier la température. Validez avec la touche OK. Ce réglage n'est disponible que si le 2ème niveau de température Confort a été sélectionné dans le menu paramètres PR:4.

Modification de la température Réduit

- La température réduit clignote. - Appuyez sur la touche ⑤+ ou - pour modifier la température. Validez avec la touche OK.

Mode vacances

Ce mode met votre logement à l'abri des risques du gel en maintenant une température minimum réglable (de 5 °C à 30 °C) durant vos absences. Vous pouvez programmer la durée de votre absence pour prévoir la remontée en température à votre retour.

• Appuyez sur la touche ②, appuyez sur la touche ⑤ + pour sélectionner le nombre de jours d'absence (de 1 à 99 jours).
  La journée en cours compte pour 1. Validez avec la touche OK.
  • L'icône apparaît et la température à ajuster clignote.
• Appuyez sur la touche ⑤+ ou - pour indiquer le niveau de température souhaité. Validez avec la touche OK. Laissez le thermostat dans ce mode. Pour annuler et revenir en mode automatique, appuyez sur la touche ① menu.
• Pour modifier la durée d'absence ou le niveau de température, appuyez sur la touche ② et procédez aux rectifications.

Si le thermostat est en mode climatisation, vous pouvez créer 1 programme vacances et définir le nombre de jours d'absence. Le climatiseur sera à l'arrêt.

La température ambiante ne sera pas régulée.

Programmation

Pour programmer votre semaine vous disposez de 4 programmes: P1, P2, P3 qui sont préenregistrés et non modifiables et P4 qui est libre, qui vous permet de créer un programme personnalisé et différent pour chaque jour de la semaine.

P10 est disponible uniquement quand le paramètre optimisation est activé (PA:9) et P49 est disponible uniquement quand le paramètre anticipation est activé (PA:9).

C'est votre installateur qui réalise le paramétrage nécessaire.

P1 = Température confort de 6h00 à 23h00. Température réduit de 23h00 à 6h00.

P1 est affecté aux 7 jours de la semaine par défaut. S'il correspond à votre rythme de vie, restez en mode automatique, sinon continuez.

P10 = Optimisation (uniquement avec P1). Température confort de 7h00 à 23h00.

Température réduit de 23h00 à 7h00.

P2 = Température confort de 6h00 à 8h30 et de 16h30 à 23h00.

Température réduit de 8h30 à 16h30 et de 23h00 à 6h00.

P3 = Température confort de 6h00 à 8h30 de 11h30 à 13h30 et de 16h30 à 23h00.

Température réduit de 8h30 à 11h30 de 13h30 à 16h30 et de 23h00 à 6h00.

P^4 = Programme libre vous permettant de créer jusqu'à 5 périodes en température confort et 5 périodes en température réduit et ce, pour chaque jour de la semaine.

Affectation d'un programme existant P1, P2, P3 à un ou plusieurs jours de la semaine

Vous pouvez affecter, chaque programme, aux 7 jours de la semaine, au groupe de 5 jours de la semaine, au groupe de 2 jours du week-end ou à un jour.

• Appuyez sur la touche ① menu pour placer le curseur sous prog. Les indicateurs des 7 jours de la semaine clignotent.
• Appuyez sur la touche ⑤+ pour sélectionner à quel jour ou groupes de jours affecter un programme. Validez avec la touche OK.
  • P1 clignote, appuyez sur la touche ⑤ + pour sélectionner le programme à appliquer. Validez avec la touche OK.

Exemple P2 pour le groupe de 5 jours de la semaine et P1 pour le groupe de 2 jours du week-end:

• Appuyez sur la touche ① menu pour placer le curseur sous prog. Les indicateurs des 7 jours de la semaine clignotent.
• Appuyez sur la touche ⑤+ pour sélectionner le groupe de 5 jours à affecter (le groupe de 5 jours clignote). Validez avec la touche OK.
• P1 clignote, appuyez sur la touche ⑤ + pour sélectionner P2 (P2 clignote). Validez avec la touche OK.
• Appuyez sur la touche ⑤+ pour sélectionner le groupe de 2 jours du week-end (le groupe de 2 jours du week-end clignote). Validez avec la touche OK.
  • P1 clignote, validez avec la touche OK. Le thermostat se met en mode auto.

Création d'un programme personnalisé P4

Ce programme libre permet d'adapter votre chauffage à votre mode de vie.

Un profil de 24 heures est composé de 48 points (représentant les consignes), en bas de l'afficheur, vous permet de visualiser la composition de votre programme. 1 pas de programme = 30 minutes.

[A81H]
30 min. en réduit	30 min. en confort	30 min. en confort 2

Exemple : création d'un programme P4 pour un groupe de jours (5 jours semaine + 2 jours weekend).

Pour les 5 jours semaine, 3 périodes de confort de 6h00 à 8h00, 12h00 à 14h00 et 18h00 à 22h00. Pour 2 jours week-end, une période de confort de 8h00 à 19h00 puis une période confort 2 de 19h30 à 22h00.

• Appuyez sur la touche ① menu pour placer le curseur sous prog. Les indicateurs des 7 jours de la semaine clignotent.
• Appuyez sur la touche ⑤+ pour sélectionner le groupe de 5 jours à affecter (le groupe de 5 jours clignote). Validez avec la touche OK.
• P1 clignote, appuyez sur la touche ⑤ + pour sélectionner P4 (P4 clignote). Validez avec la touche OK.
• Appuyez sur la touche ① C jusqu'à 6:00 et sur la touche ② ✿ jusqu'à 8:00. Puis sur la touche ① C jusqu'à 12:00 et sur la touche ② ✿ jusqu'à 14:00 puis sur la touche ① C jusqu'à 18:00 et enfin sur la touche ② ✿ jusqu'à 22:00.

Si vous avez fait une erreur appuyez sur la touche ⑤ - pour revenir en arrière ou sur la touche ⑤ + pour avancer et corriger votre programmation.

• Validez avec la touche OK.
• Le groupe de 2 jours du week-end clignote. Validez avec la touche OK.
• P1 clignote, appuyez sur la touche ⑤ + pour sélectionner P4 (P4 clignote). Validez avec la touche OK.
• Appuyez sur la touche ① C jusqu'à 8:00 et sur la touche ② ✉ jusqu'à 19:30. Puis sur la touche ③ ✉2 jusqu'à 22:00 et sur la touche ① C jusqu'à 24:00. Validez avec la touche OK.

Remarque:

Le dernier programme P4 est mis en mémoire et automatiquement proposé pour être affecté à un nouveau jour ou groupe de jours (dont le P4 est vierge).

Affectation de l'anticipation sur 1 programme P4 => P4A.

Si la fonction anticipation (1H, 2H ou 3H) dans les Paramètres Installateur PA.9 a été validée, P4R s'affiche au lieu de P4.

auto manu 1 2 3 4 5 6 7 P48 0 6 12 18 24 menu

Lors de la programmation, procédez de la même façon que pour P4 sachant que le thermostat appliquera automatiquement l'anticipation avec la durée prévue dans PA:9.

Il est inutile de prévoir ce temps d'anticipation lors de votre programmation.

Dérogations temporaires

Dérogation jusqu'au prochain pas de programme

En mode auto, il est possible de modifier la température de la consigne en cours.

- Appuyez sur la touche ⑤+ ou - pour augmenter ou réduire la température de la consigne affichée. La température de la consigne clignote, la dérogation est valable jusqu'au prochain pas de programme.

Pendant la durée de dérogation, la température de la consigne en cours clignote.

Dérogation temporisée

En mode auto, cette fonction permet de modifier temporairement la température ambiante, à tout moment, quelle que soit la consigne en cours. La plage de durée de cette fonction est de 15 minutes à 12 heures.

• Appuyez sur la touche ③, la durée réglée dans PR:1 clignote.
• Appuyez sur la touche ⑤+ ou - pour ajuster la durée souhaitée. Validez avec la touche OK.
• Appuyez sur la touche ⑤+ ou - pour ajuster la température souhaitée.

Validez avec la touche OK.

L'heure de fin de la dérogation temporisée clignote sur le bargraphe de l'écran et le décompte de la durée de la dérogation temporisée s'affiche en lieu et place de l'heure courante, jusqu'au retour en mode auto.

Si une dérogation temporisée est en cours, il est possible de modifier la température, par palier de 0,5 °C avec la touche ⑤ + ou - .

Un appui sur la touche ③ permet de modifier la durée du délai, c'est la dernière durée sélectionnée qui s'affiche.

Que faire si... ?

Le symbole s'affiche :

procédez au changement des piles (2 piles alcalines de type LR03 1,5V) dans les plus brefs délais.

Le chauffage ne se met pas en marche:

le récepteur n'est pas alimenté : vérifiez le fusible et le disjoncteur.

Le chauffage ne démarre pas alors que la température ambiante est inférieure à la consigne :

Votre installateur a choisi une régulation précise PID qui anticipe l'atteinte de la température de consigne en fonction de l'évolution de la température ambiante au cours des dernières heures.

Le thermostat estime que la température sera atteinte sans apport d'énergie supplémentaire.

Il ne demande donc pas l'allumage du générateur. Demander confirmation à votre installateur.

Le chauffage démarre alors que la température ambiante est supérieure à la température de consigne:

Votre installateur a choisi une régulation précise PID qui anticipe la chute de température ambiante en fonction de son évolution au cours des dernières heures.

Le thermostat estime que la température ambiante sera inférieure à la température de consigne s'il n'y a pas d'apport d'énergie supplémentaire. Il demande donc l'allumage du générateur.

Demander confirmation à votre installateur.

Le récepteur est hors de portée de l'émetteur : rapprochez-vous suffisamment du récepteur.

Le récepteur ne reconnaît pas le code de l'émetteur :

reconfigurez le récepteur.

L'application ne se met pas en marche ou ne s'arrête pas :

le récepteur ou l'émetteur est dans une zone perturbée par des émissions d'ondes (radioamateur, télévision, borne réseau GSM etc.) : déplacez le récepteur ou l'émetteur hors de la zone perturbée.

Si le problème persiste contactez votre électricien.

Par la présente Hager Controls déclare que l'appareil EK560 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site : www.hager.com

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
