Type de produit	Distributeur vidéo modulaire 4 sorties
Marque	Hager
Modèle	RED624X
Catégorie	Domotique
Dimensions (rail DIN)	35 x 94 x 58 mm (2 modules)
Dimensions (encastrable)	51 x 42 x 16 mm
Poids	Environ 100 g
Alimentation	24 V= (TBTS)
Indice de protection	IP20
Température de fonctionnement	-5 à +45 °C
Humidité relative	0 à 65 % (sans condensation)
Bornes de raccordement	Quickconnect, conducteur max. 0,8 mm
Fonctions principales	Distribution, couplage, dérivation du câble bus vidéo 2 fils
Nombre de sorties	4
Montage en cascade	Possible pour plus de 4 entrées/sorties
Terminaison	Résistance terminale sur bornes non utilisées
Consignes de sécurité	Installation par électricien qualifié, respect normes TBTS
Entretien	Nettoyer avec un chiffon sec ; pas d'entretien particulier
Classification	Appareil de distribution vidéo pour systèmes d'interphonie

FOIRE AUX QUESTIONS - RED624X HAGER

Comment raccorder le distributeur RED624X sur un câble bus à 2 fils ?

Utilisez les bornes X1/X1 pour la dérivation du câble principal et les bornes X/X pour le câble bouclé. En mode coupleur, respectez les entrées et sorties indiquées dans la notice.

Puis-je utiliser le RED624X en cascade ?

Oui, pour plus de 4 entrées ou sorties, montez les distributeurs en cascade : les sorties des premiers sont reliées aux entrées des suivants. Les atténuations s'additionnent.

Que faire si je n'utilise pas toutes les bornes de raccordement ?

Les raccordements non utilisés (X/X) doivent être fermés par une terminaison (résistance terminale) pour éviter les réflexions et garantir le bon fonctionnement du bus.

Quelle est la tension d'alimentation du RED624X ?

Le distributeur fonctionne sous une tension de 24 V= (très basse tension de sécurité TBTS). Ne pas brancher directement sur le secteur.

Quelles sont les dimensions du RED624X en version rail DIN ?

En version rail DIN, ses dimensions sont de 35 x 94 x 58 mm, ce qui correspond à 2 modules DIN.

Le RED624X peut-il être installé en extérieur ?

Non, son indice de protection IP20 le destine à un usage en intérieur, à l'abri de l'humidité et des intempéries.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble bus à 2 fils avec un diamètre de conducteur maximal de 0,8 mm. Les bornes Quickconnect acceptent ce diamètre.

Comment nettoyer le distributeur ?

Nettoyez-le avec un chiffon sec et non pelucheux. N'utilisez pas de produits liquides ou abrasifs.

Puis-je brancher le RED624X directement sur le secteur ?

Non, il nécessite une alimentation 24 V= fournie par un transformateur adapté (TBTS). Le branchement secteur endommagerait l'appareil.

Quelle est la fonction d'un distributeur vidéo ?

Il permet de dériver, distribuer ou coupler le câble bus vidéo entre plusieurs appareils (platines de rue, stations d'étage, etc.) dans un système d'interphonie.

MODE D'EMPLOI RED624X HAGER

AUDIO/VIDEO Distributeur modulaire/encastre 2 fils

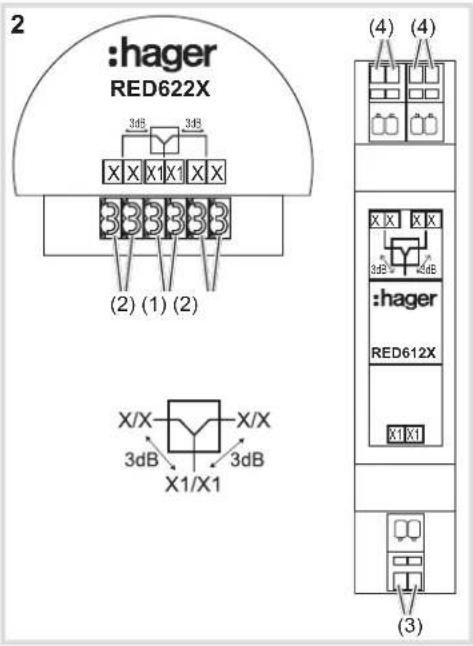

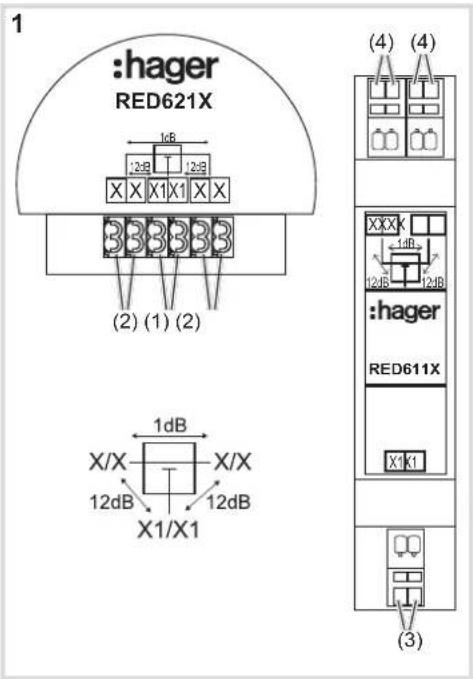

Description de l'appareil (images 1, 2 et 3)

Des distributeurs video sont utilisés pour la dérivation, la distribution ou le couplage du cable bus video.

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectuels uniquement par des électriciens qualifiés.

Le non-respect des consignes d'installation peut entrainer des dommages sur l'appareil, un incendie ouprésenter d'autres dangers.

Veuillez observer les prescriptions et les normes en vigueur pour les circuits electriques TBTS lors de l'installation et de la pose des cables.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.

Raccordement

Distributeur/deflecteur

(1)(3) Bomes de raccordement X1/X1
- Derivation du cable principal à 2 fils
(2)(4) Bornes de raccordement X/X
- Câble principal à 2 fils bouclé
Distributeur 2 et 4 sortie
(1)(3) Bornes de raccordement X1/X1
- Entrée si utilisée comme distributeur
Sortie si utilisee comme coupleur
(2)(4) Bomes de raccordement X/X
- Entrée si utilisée comme distributeur
Sortie si utilisee comme coupleur

Utilisation	Distribu- teur déflecteur	Distribu- teur 2 postes	Distribu- teur 4 postes
Distributeur (dérivation) Dérivation de la ligne
Couplage Des platines de rues, et stations d'étage, d'allée et d'appartement

Terminaison (résistance terminale)

Les raccordements non utilisés (X/X) doivent être fermés par l'enfichage d'une terminaison.

Image 5: Bornes de raccordement à encastrer

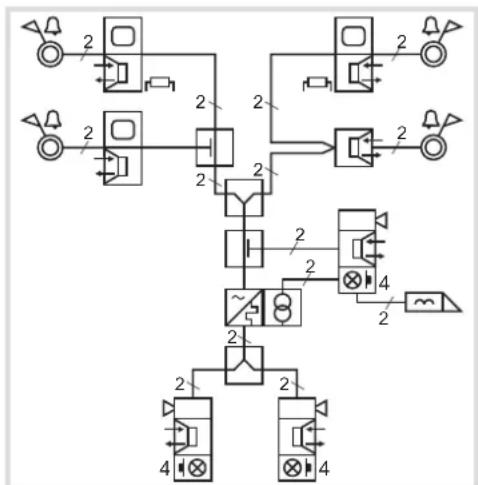

Image 6: Distribution et couplage avec distribteurs

Pour plus de 4 entrées ou sorties, les distributeurs video sont montés en cascade. Les sorties des premiers distributeurs video sont reliées aux entrées des autres distributeurs video (figure 7). Les atténuations des distributeurs video s'additionnent dans ce cas.

Image 7:2 fils - distributeur en cascade

Dour le calcul de I'attenuation et la mesure de la resistance de boucle, voir l'alimentation de ligne bus dans le mode d'emploi.

\section*{Caracteristiques techniques}

Tension de service 24 V=

Indices de protection IP20

Humidité relative 0 ... 65 % (aucune condensation)

Température de fonctionnement -5 ... +45 °C

Temperature de stockage / transport -20 ... +60 °C

Bornes de raccordement Bornes Quickconnect

Diametre de conducteur max. 0,8 mm

Distributeur/deflecteur RED611X, RED621X

Attenuation de transmission 1 dB

Attenuation du cable 12 dB

Attenuation du distributeur 3 dB

Appareil à encastrer 51 x 42 x 16 mm

Appareil rail DIN 17,5 x 94 x 58 mm, 1 module

Distributer 4 postes RED614X,RED624X

Attenuation du distributeur

Appareil a encastrer 51 × 42 × 16 ~mm

Appareil rail DIN 35× 94× 58mm ,2 modules
