RLA009T - Système d'alarme HAGER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hager
Modèle	RLA009T
Catégorie	Détecteur de mouvement extérieur
Type de produit	Détecteur de mouvement infrarouge passif anti-masque
Principe de détection	Infrarouge passif

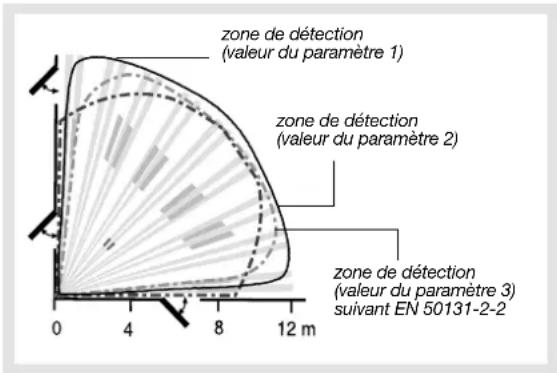

Couverture	4 à 12 mètres, angle 90°
Plage de réglage de la zone	180° (réglable par pas de 7,5°)
Hauteur de pose recommandée	0,9 à 1,3 mètre
Usage	Extérieur
Alimentation	2 piles alcalines LR06 (1,5 V, 2 Ah)
Autonomie	Environ 4 ans
Fréquences radio	433,05-434,79 MHz (10 mW) et 868-870 MHz (25 mW)
Fixation	Murale ou sur poteau (accessoire en option)
Température de fonctionnement	-20 °C à +55 °C
Humidité relative	60 % à 100 %
Indice de protection	IP54 / IK07 (sauf fenêtre de l'enveloppe)
Autoprotection	Ouverture et arrachement
Fonction anti-masque	Protection 24 h/24 après 120 s d'occultation
Dimensions (H × L × P)	211 × 108 × 121 mm
Poids (sans piles)	556 g
Accessoires fournis	2 paires de caches d'occultation, 2 lentilles (4 m et 12 m), 2 mousses adhésives d'étanchéité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Installation par un professionnel recommandée. Respecter les distances de sécurité et les normes en vigueur.
Pièces détachées et réparabilité	Contacter le service après-vente Hager. Aucune pièce détachée disponible pour l'utilisateur.

FOIRE AUX QUESTIONS - RLA009T HAGER

Quelle est la portée maximale du détecteur RLA009T ?

La portée de détection est de 4 à 12 mètres avec un angle de 90°. Vous pouvez ajuster la portée en changeant la lentille fournie (lentille 4 m ou 12 m).

Comment fonctionne la fonction anti-masque ?

Le détecteur est équipé d'une fonction anti-masque qui se déclenche si l'objectif est occulté pendant 120 secondes consécutives. Une alarme est alors générée, même si le système est en mode arrêt.

Quel est le type d'alimentation du RLA009T ?

L'appareil fonctionne avec 2 piles alcalines LR06 (AA) de 1,5 V. L'autonomie annoncée est d'environ 4 ans en usage normal.

Peut-on installer ce détecteur à l'intérieur ?

Non, le RLA009T est conçu pour une utilisation extérieure uniquement. Il résiste aux intempéries grâce à son indice de protection IP54.

Comment régler la zone de détection ?

La plage de réglage est de 180° par pas de 7,5°. Le détecteur peut être orienté lors de l'installation. Utilisez les caches d'occultation fournis pour affiner la zone.

Quelle est la hauteur de pose recommandée ?

La hauteur idéale se situe entre 0,9 m et 1,3 m du sol pour une couverture optimale.

Ce détecteur est-il compatible avec la centrale Hager RLC001F ?

Oui, le RLA009T est compatible avec la centrale RLC001F et l'application Logisty Alma. Il communique via les fréquences TwinBand® (433 MHz et 868 MHz).

Comment tester le détecteur après installation ?

Utilisez le mode test dans l'application Logisty Alma ou activez le détecteur en marchant devant lui. Le voyant s'allume brièvement pour confirmer la détection.

Que faire en cas de déclenchements intempestifs ?

Vérifiez l'orientation du détecteur et l'absence d'animaux ou d'objets en mouvement dans la zone. Vous pouvez ajuster la sensibilité via le paramètre 12 (voir notice) ou utiliser les caches d'occultation.

Comment remplacer les piles du RLA009T ?

Ouvrez le boîtier à l'aide d'un tournevis. Remplacez les deux piles LR06 en respectant la polarité. Assurez-vous que le joint d'étanchéité est correctement en place avant de refermer.

MODE D'EMPLOI RLA009T HAGER

notice d'installation

Système d'alarme connecté

Sommaire

1. Présentation 3

2.Preparation. 7

2.1.Diagnostic du site avant installation 7
2.2.Outillage necessaire 8

3.Installer le systeme d'alarme 9
4. Fonctionnement 10
5. Faire un essai réel du système 14
6. Reaction et signalisation du système d'alarme 18

1. Programmation du systeme 22

7.1. Programmation de la centrale 22
7.2. Programmation des commandes 24
7.3. Programmation des détecteurs de mouvement et d'ouverture 37
7.4. Programmation de la sirène exterieure RLD004T 49

1. Récapitulatif des paramètres de la centrale 51

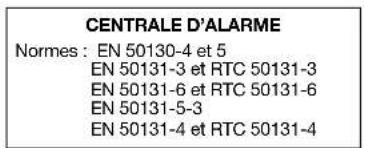

2. Caracteristiques techniques 56
3. Configuration et utilisation du système Hager suivant exigences NF&A2P avec la centrale RLC001F 71
   11.Avertissements 74

Recommendations

Tout accès aux zones internes, au-delà des zones décrites dans la presente notice sont à proscire et annulant la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y acceder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.

Description des symboles

CE	Le produit est conforme aux obligations fondamentales en matière de sécurité, d'hygiene et de protection de l'environnement
	Afin d'éviter toute atteinte à l'environnement et à la santé humaine, vous ne devez pas éliminer ce produit avec les déchets domestiques, merci de ne pas le jeter dans une poubelle ou dans les ordures ménagères. Il doit être remis à un point de collecte approprié pour le traitement, la valorisation, et le recyclage des déchets.
	Utilisation en interieur uniquement.
	La notice doit absolument être consultée avant installation, utilisation et maintenance de l'équipement.
---	Symbole courant continu

Pour obtenir des conseils lors de l'installation ou avant tout return de matériel, contactez l'assistance technique :

• par e-mail à: [e-mail]
  ou par téléphone au :

Une équipe de techniciens qualifiés vous indiquera la méthode à suivre.

www.hager.fr

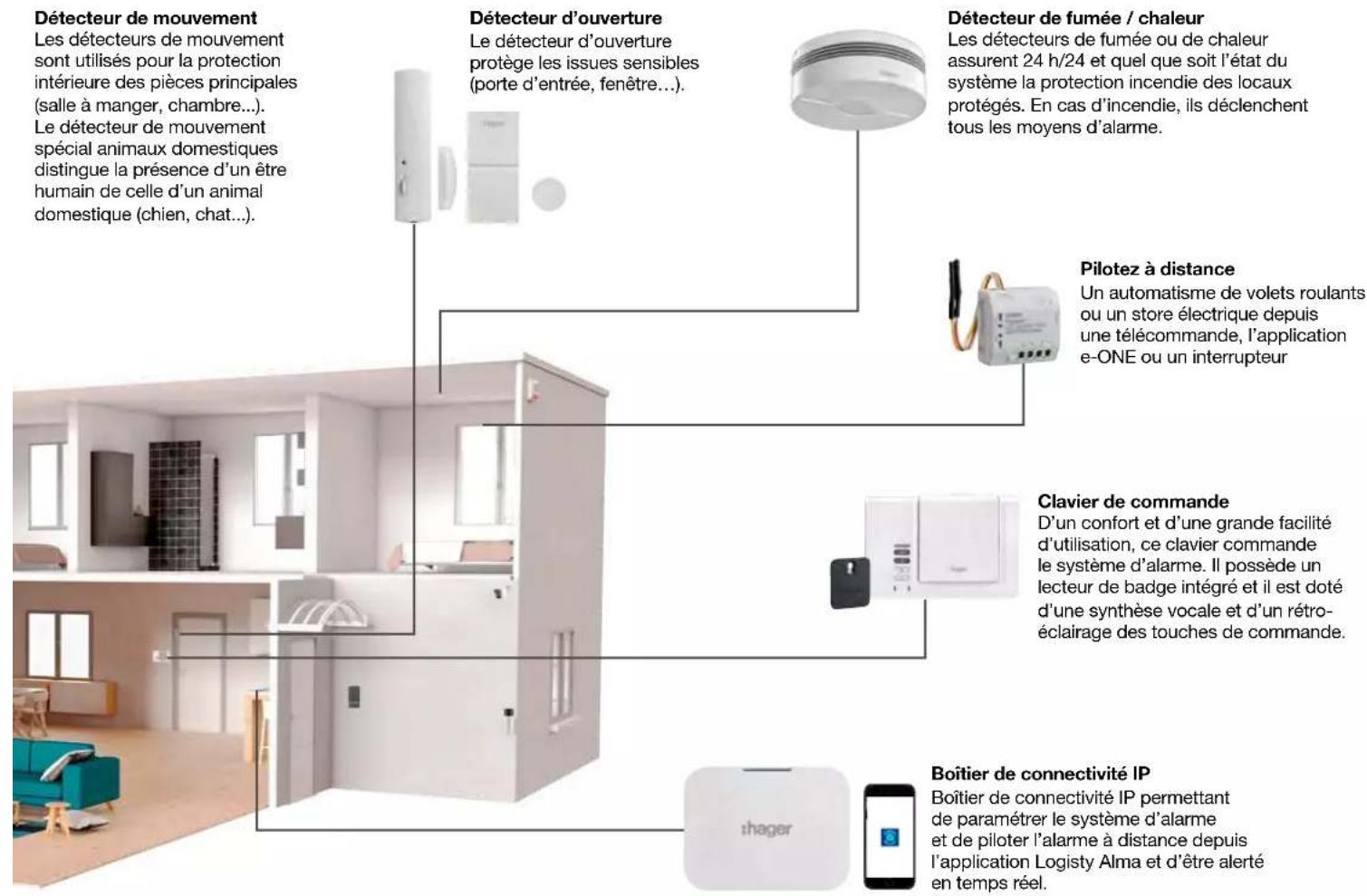

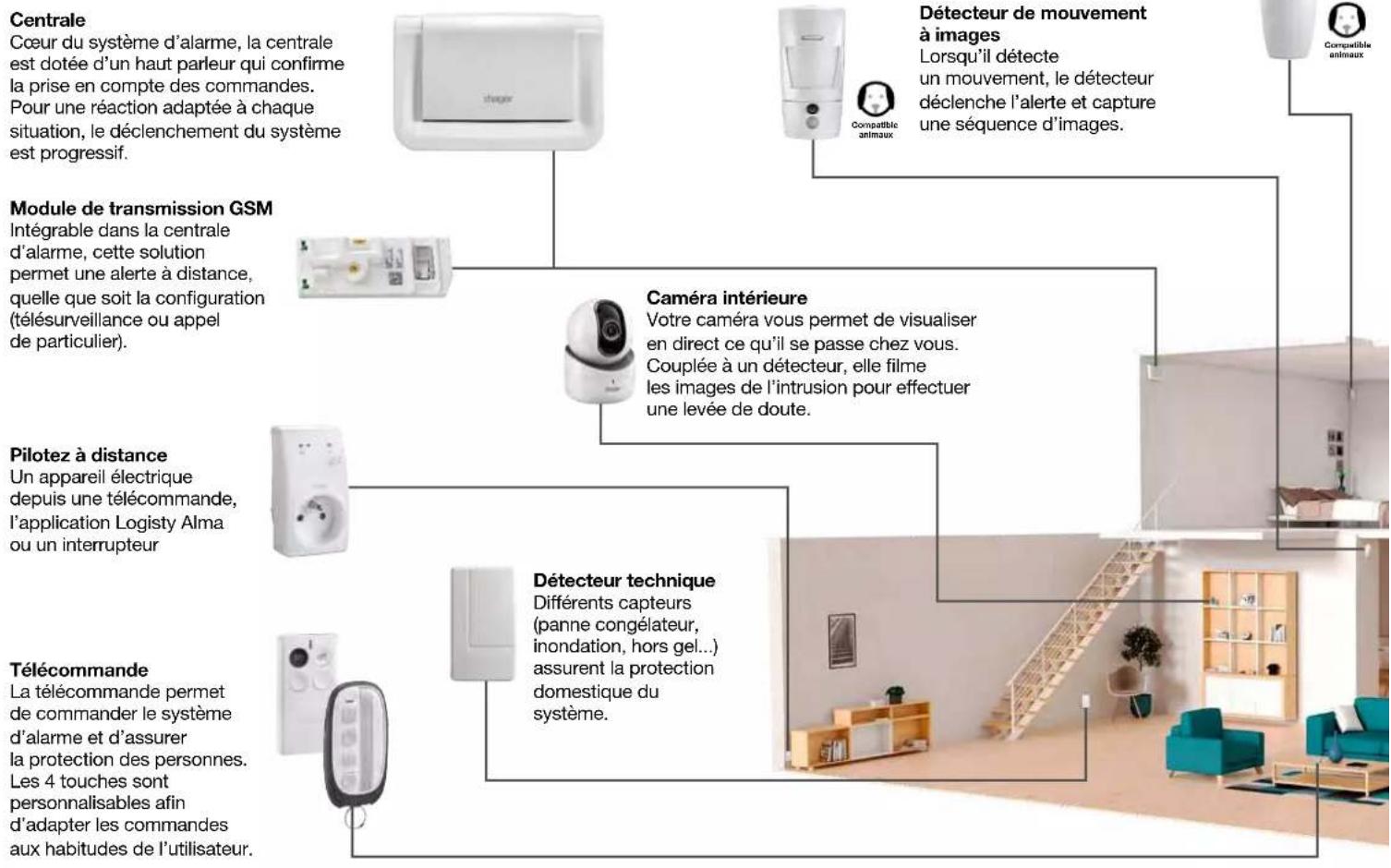

1. Présentation

Voues venez d'acquerir un systeme d'alarme et nous vous en remercions.

Afin de réaliser l'installation dans les importantes conditions, nous vous conseillons de dire les chapitres "Avertissement" et "Fonctionnement".

Ce système d'alarme doit être installé depuis l'application Logisty Alma.

Il faut creer pour I'utiliser final un compte client myHager depuis l'application.

Après avoir réalisé l'installation, les utilisateurs devront installer à leur tour cette application afin de profiter pleinement de toutes les fonctions qu'offre le système d'alarme.

Si des claviers ou télécommandes sont enregistrés dans l'application, ces moyens permettront également d'utiliser le système d'alarme.

Installation
depuis l'application
Logisty Alma

Installation terminée

Utilisation
depuis l'application
Logisty Alma

Utilisation
depuis un moyen
de commande

Les programmes dites optionnelles et les opérations de maintenance sont décrites dans la notice complète du système d'alarme Hager référencée 6LE004372A, disponible sur le site internet de hager (http://www.hager.fr).

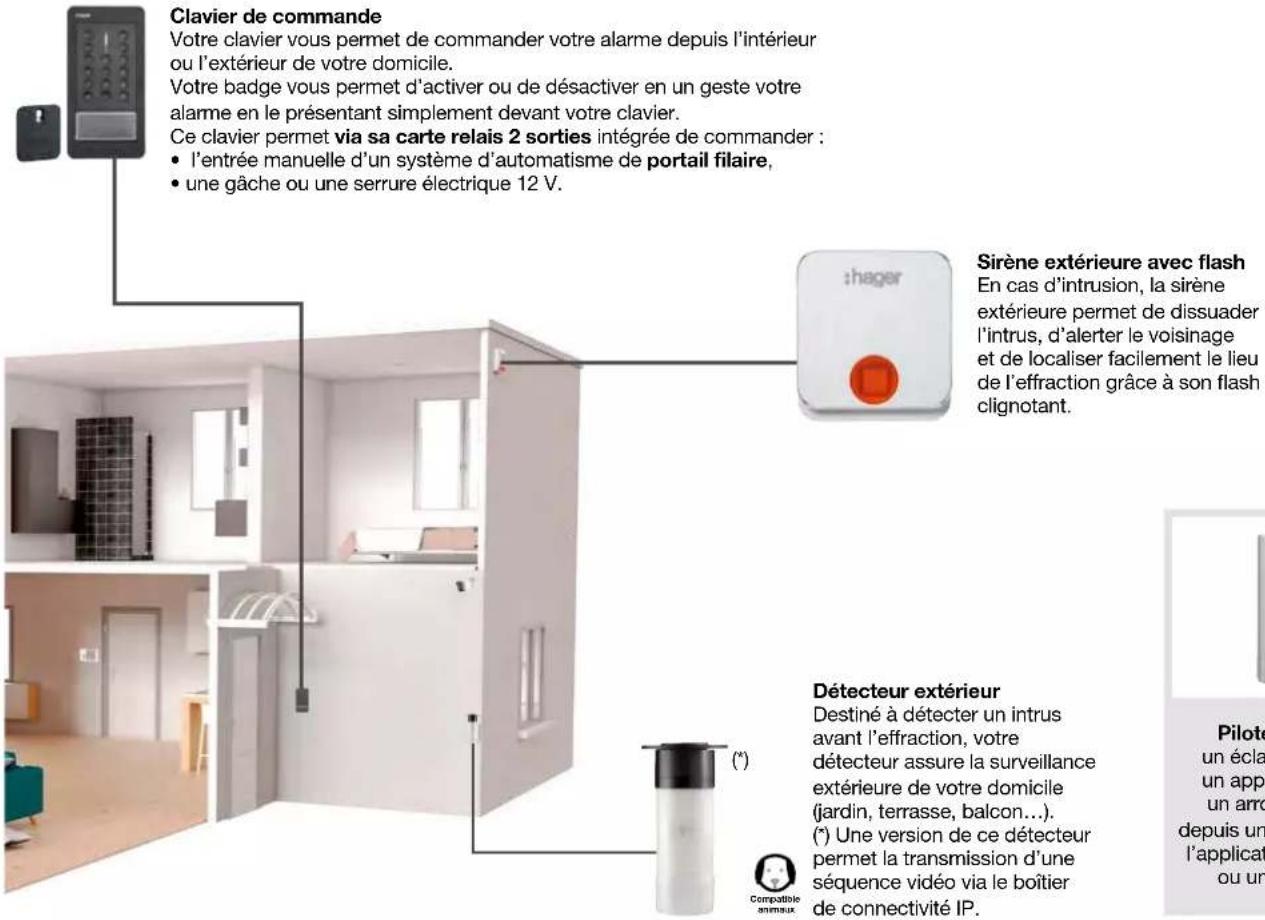

PRODUITS À USAGE INTÉRIEUR

PRODUITS À USAGE EXTERIEUR

2. Préparation

2.1. Diagnostic du site avant installation

Avant de réaliser une installation et de déterminer l'emplacement de chaque produit, un diagnostic préalable du site sur le plan de la propagation des transmissions radio est nécessaire. Notamment, certains points spécifiques dont ceux liés à la typologie des locaux professionnels doivent être pris en compte avec soin :

• les distances ou surfaces à surveiller : généralement plus importantes dans des locaux à usage professionnels qu'à usage résidentiels,
• les matériaux utilisés : dans les murs et cloisons, des matériaux métalliques sont courament employés,
• la modification de la configuration interieure de l'habitation ou des locaux : ils peuvent être féquement modifiés (ajout de parois ou de mobiliers, stockage de matérieliaux...).

La gamme est spécialément étudiée pour répondre à tous ces cas de figure.

Néanmoins le choix de l'emplacement des produits est un facteur déterminant de la fiabilité de l'installation.

C'est pourquoi nous vous recommendons d'effectuer une étude approfondie du site en veillant tout particulièrement aux points suivants :

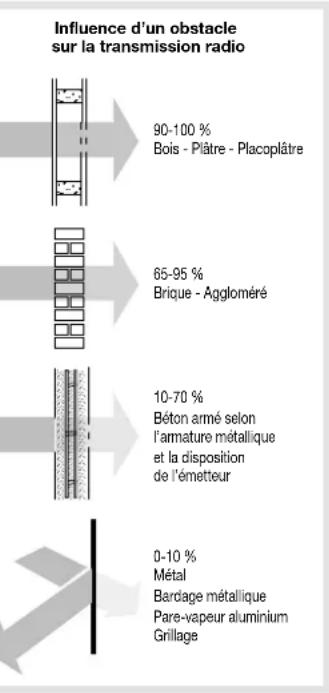

• Tout matériel metallique représenté un obstacle à la bonne propagation des transmissions radio et est susceptible d'influencer considérablement la liaison ent produits.

Ainsi les cas suivants doivent être évités :

• pose d'un produit au voisinage immédiat de matérielux metalliques, apparentes ou cachés (parois en béton armé), etc.,
• paroi, rayonnage, chassis ou treillis métallique entre un produit et la centrale ou un relais radio,
• pose de la centrale ou d'un relais dans un local technique, au voisinage immediat d'autres produits électriques ou informatiques.

• Toute modification de la configuration interieure ou de l'aménagement de l'habitation ou des locaux est susceptible d'influencer considérablement la propagation radio entre deux produits :

• réaménagement de locaux (ajout de paroi ou mobilier...),

• réorganisation d'un atelier ou d'un stock,
  -zone de stockage à capacité variable (notamment matériaux metalliques),
• cloisons ou portes métalliques mobiles,
• stationnement de vehicules (vehicules de manutention, vehicules dans un garage).

2.2. Outillage nécessaire

6mm

PH0/PZ1/PZ2

2,5/3,5/4mm

Le système d'ancrage (cheville) doit être adapté au support sur lequel le produit est installé. Pour assurer la bonne fixation du produit, utilisez les vis fournies (si celles-ci sont fournies) ou les vis recommandées pour le produit dans le chapitre 9. Caracteristiques techniques.

3. Installer le système d'alarme

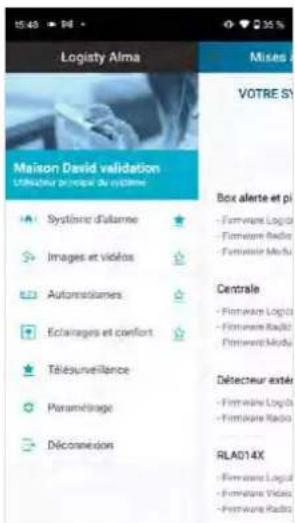

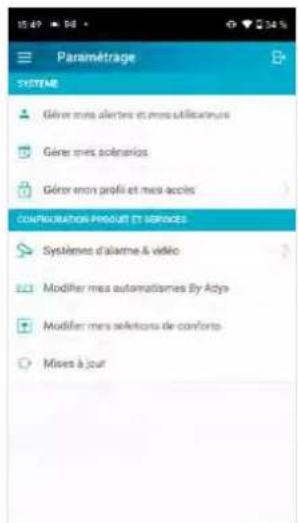

1 Telecharger l'application Logisty Alma pour installer le système

Rechercher l'application "Logisty Alma".

2 Laissez-vous guider par l'application Logisty Alma pour le paramétrage et l'installation des produits.

Ne pas detacher les étiquettes des produits, les flashcodes prsentes sur les étiquettes sont nécessaires lors de l'enregistrement des produits dans l'application.

RLC001F

0000

210123456789A

RLC001F

0000

210123456789A

4. Fonctionnement

La centrale gere :

• la protection intrusion,
• l'alerte autoprotection,
• l'anomalie de I'un des éléments du système.

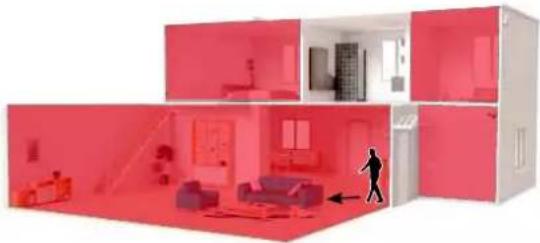

La protection intrusion est assurée par des détecteurs d'intrusion préalablement appris à la centrale.

Le déclenchement des alarmes dépend de l'etat du système et du type de détecteurs sollicités.

La centrale est auto protégée à l'ouverture et à l'arrachement.

En cas d'alarme, le transmetteur et les sirenes se déclenchent.

La centrale, qui peut commander 4 groupes de protection indépendants est équipée :

• d'un clavier de commande,
  d'une sirene,
• d'un haut-parleur de synthèse vocale.

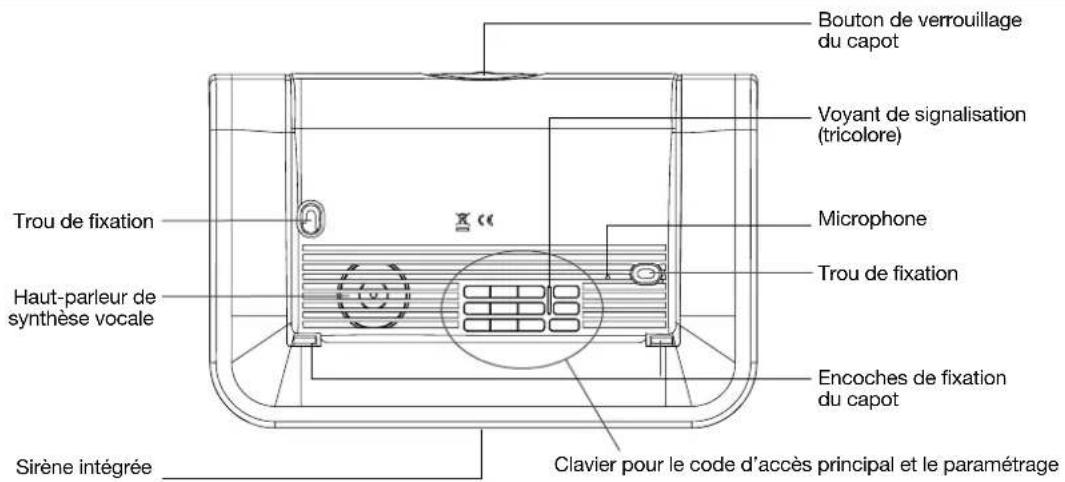

Vuede face

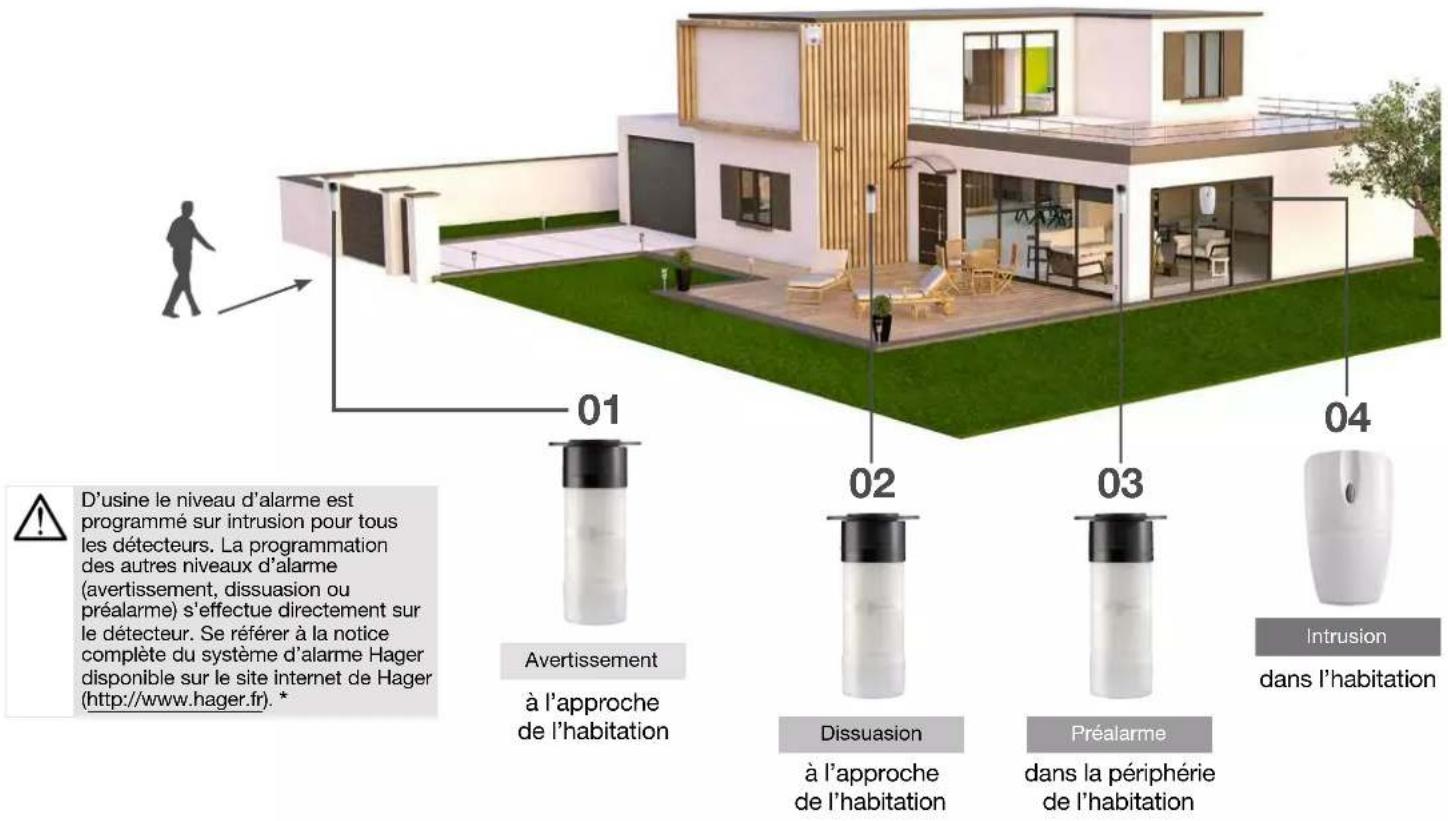

La centrale peut gérer jusqu'à 4 niveaux d'alarme proportionnelle à la progression de l'intrus : plus il progressive et persiste dans son effraction, plus les réactions du système sont élevées.

* Une exception cependant, le détecteur de mouvement extérieur estprogrammé sur préalarme.

Evénement		Centrale			Module de transmission	Boîtier de connectivité IP	Sirène extérieur
		Réaction sonore	Mémoire d'alarme	Journal d'événements	Transmission SM5	Transmission @	Réaction sonore Flash
Protection INTRUSION	Avertissement	Bip bip bip... 2 s	X X X				Bip bip bip... 2 s	5 s
	Dissuasion	Bip bip bip... 5 s	X X X X				Bip bip bip... 5 s	5 s
	Préalarme	Sonnerie en puissance 15 s	X X X X				Bip bip bip... 15 s	15 s
	Intrusion	Sonnerie en puissance 90 s	X X X X				Sonnerie en puissance 90 s	15 mn
	Intrusion confirmée*	Sonnerie en puissance 90 s	X X X X				Sonnerie en puissance 90 s	15 mn

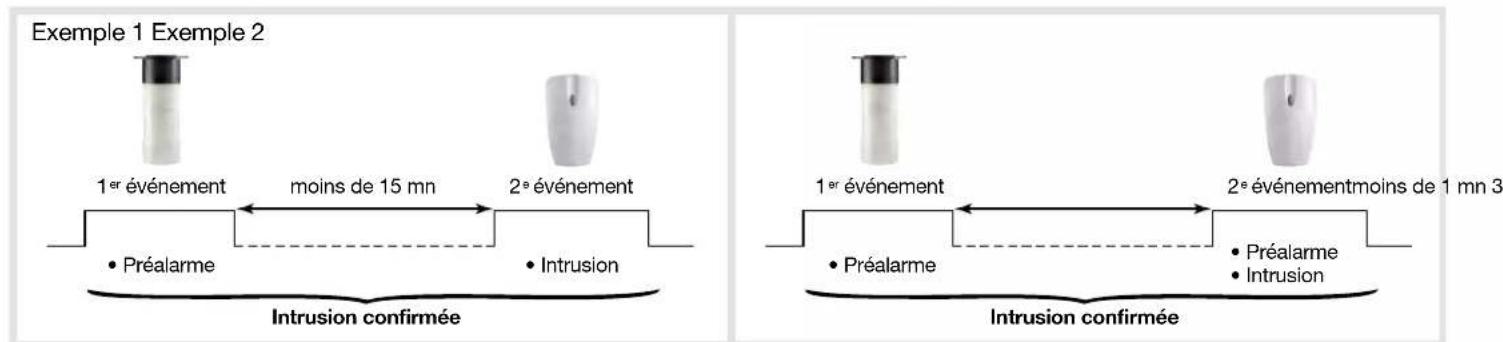

* Intrusion confirmée : la confirmation est validée à la suite de 2 événements consécutifs provenant de 2 détecteurs différents.

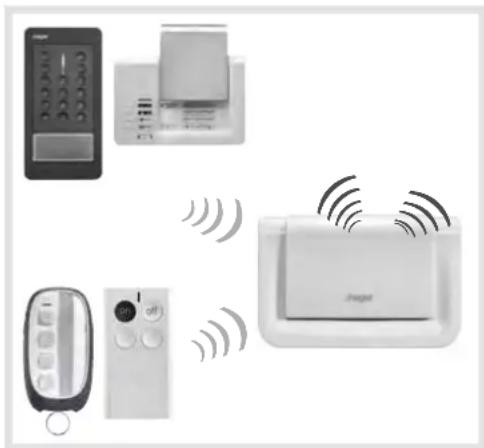

La protection des personnes

La protection des personnes est assurée par le clavier ou la télécommande qui permettent un déclenchement manuel des alarmes, notamment en cas de tentative d'aggression.

Cette protection est active 24 h/24 quel que soit l'etat de la protection intrusion.

Elle est déclenchée par la commande ALERTTE : déclenchement général de tous les moyens d'alarme.

Ordre de traitement des événements du système par la centrale

La centrale d'alarme donne priorite aux événements dans l'ordre suivant :

• Alarme intrusion,
• Autoprotection,
• Anomalies (défaut tension, lien radio...),
• Commandes Arrêt/Marche.

5. Faire un essai réel du système

• Vous allez maintainant proceder à un essai réel de l'alarme. Cet essai provoque le déclenchement des sirènes.
• Nous vous recommendons de prévenir au préalable vos voisins et de ne pas laisser sonner les sirènes trop longtemps.
  La puissance sonore de la sirene peut occasionner des troubles d'audition. Nous vous recommandons de prendre
  les précautions nécessaires lors des essais et de vous équiper d'un casque de protection auditive.

1 Fermer les issues.

2 Mettre en marche le systeme soit avec :

• I'application

• la télécommande appuyer 1 seconde

• le code d'accès

• le badge

ON puis au clignotement du ouyant plaquer le badge sur zone de lecture

ou

"Bip, marche"

3 L'alarme confirme la prise en compte de l'ordre de mise en marche.

4

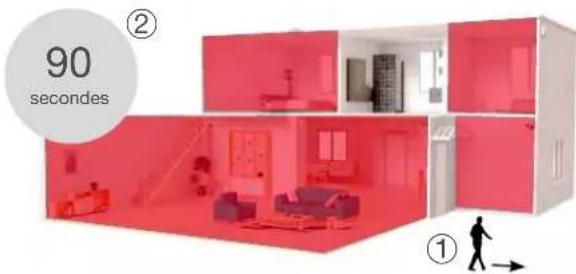

Sortir des pieces protégées ①.
- Attendre sans personne à l'intérieur, la fin de la temporisation de sortie (90 secondes) ②.

I est imperatif de ne pas rester à l'intérieur de l'habitation ou devant les détecteurs de mouvement pendant I'attente des 90 s.

5

... 90 secondes plus tard, fin de la temporisation de sortie. L'alarme

confirme la protection totale de I'habitation.

L'alarme est active

6

Entrer dans une pierce.

• protégée par un détector d'ouverture ou de mouvement à déclenchement immédiat : la centrale et la sirène extérieure sonnent immédiatement pendant 90 secondes,

ou

• protégée par un détector d'ouverture ou de mouvement à déclenchement temporisé : l'alarme vous préviert par un message "protection active" puis sonne 20 secondes après.

7

Sortir de l'habitation et laisser sonner pendant au moins 30 secondes.

90s

Mettre l'alarme à l'arrêt avec la télécommande, le clavier ou depuis le smartphone.

La centrale annunci :

"Bip, arrêt, le 15/1/2020 à 19 h 30, intrusion détecteur X"

9

Vérifier la notification sur le smartphone.

L'arret de l'alarme stoppe la transmission de l'alerte.

6. Réaction et signalisation du système d'alarme

Le système d'alarme basé autour de la centrale sirène permet d'assurer :

• la protection intrusion par des détecteurs d'intrusion,
• la protection des personnes 24 h/24 par un apparéil de commande.

Réaction du système en configuration usine

Protection INTRUSION	Evénement	Centrale			Module de transmission	Boîtier de connectivité IP	Sirène extérieure
		Réaction sonore	Mémoire d'alarme	Journal d'événements	Transmission SWS	Transmission @®	Réaction sonore Flash
	Avertissement	Bip bip bip... 2 s	XXX				Bip bip bip... 2 s
	Dissuasion	Bip bip bip... 5 s	XXX X				Bip bip bip... 5 s
	Préalarme	Sonnerie en puissance 15 s	XXX X				Bip bip bip... 15 s
	Intrusion	Sonnerie en puissance 90 s	XXX X				Sonnerie en puissance 90 s
	Intrusion confirmée	Sonnerie en puissance 90 s	XXX X				Sonnerie en puissance 90 s
	Avertissement protection active	Acquit sonore + message vocal "Protection active"	-----
	Marche présence	Bip bip bip bip + message vocal "Intrusion Détecteur X"	-----
Evénement		Centrale			Module de transmission	Boîtier de connectivité IP	Sirène extérieure
		Réaction sonore	Mémoire d'alarme	Journal d'événements	Transmission SMS	Transmission ©	Réaction sonore Flash
Protection des PERSONNELS	Alerte	Sonnerie en puissance 90 s	XXXX				sonnerie en puissance 90 s
	Alerte silencieuse	-XXXX--
	Arrêt sous contrainte	Acquit sonore + message vocal "bip, bip, arrêt"	XXXX--

Protection d'intrusion

Message vocal de la centrale	Evénements
"Bip, date, heures, intrusion détecteur n°, groupe n"	Intrusion dans une piece protégée par un détecteur d'ouverture ou un détecteur de mouvement

Protection des personnes 24 h/24

Message vocal de la centrale	Événements
"Bip, date, heures, alerte commande n°"	Déclenchement d'une alerte par le clavier ou une touche spécifique de la télécommande

Protection contre le sabotage de l'alarme 24 h/24

Message vocal de la centrale Evénements
"Bip, date, heures, autoprotection commande n°"	Tentative d'ouverture ou d'arrangement d'un clavier
"Bip, date, heures, autoprotection centrale"	Tentative d'arrangement de la centrale
"Bip, date, heures, autoprotection détecteur n°, groupe n°"	Tentative d'ouverture ou d'arrangement d'un détecteur
"Bip, date, heures, autoprotection sirène"	Tentative d'arrangement de la sirène extérieure
"Bip, date, heures, autoprotection radio"	Détction d'un brouillage radio

Signalisation duvoyant tricolore de la centrale

Etat duvoyant Signification
Rouge	fixe appui touche
	clignotements rapides permanents blocage à la mise sous tension
	1 clignotement toutes les 5 s signalisation permanente du mode essai
	2 clignotements toutes les 10 s signalisation permanente du mode installation
	3 clignotements rapides erreur
Vert	fixe pendant 10 s code d'accès valide
	fixe enregistrement du message vocal 10 s maximum
Orange 1	clignotement toutes les 20 s	anomalie système (défaut tension, défaut de transmission téléphonique ou perte de la liaison radio d'un des produits) en mode d'utilisation et à l'arrêt

Fonctionnement et voyant de la box internet

A la mise sous tension, la couleur duvoyant de la box indique I'etat de la connexion :

Etat du boîtier de connectivité IP Etat duvoyant
Mise sous tension	puis
Produit alimenté et IP connecté
Mise à jour logicielle en cours (1)
Problème de connexion IP entre la box et le modem routeur ADSL (2)
La box est en attente de connexion avec le serveur à distance (3)	10 s. env.

(1) Ne pas débrancher ou déconnecter le boîtier de connectivité IP.
(2) Vérifier le branchement de vos équipements, la disponibilité du réseau internet et assurez-vous d'avoir activé le
mode Routeur du modem haut debit ainsi que l'option DHCP du mode Routeur.
(3) Attendre que levoyant bascule au vert fixe. Si cette anomalie se prolonge, contacter l'assistance technique.

7. Programmation du système

• Avant d'êtreprogrammé, la centrale doit obligatoirement être en mode installation
• Une programmation correcte est signalée par un BiP long.
• En cas d'erreur, le voyant rouge clignote à 3 reprises et le clavier émet 3 BiPs courts.

1 Mettre l'alarme en mode installation depuis I'application Logisty Alma.

Enlever le capot de la centrale.

7.1. Programmation de la centrale

7.1.1. Modification de la temporisation de sortie

La temporisation de sortie est le temps accorded pour quitter l'habitation sans déclencher le système d'alarme.

Pour modifier la temporisation de sortie, composer :

7.1.2. Modification de la temporisation d'entrée

Lors de l'entrée dans l'habitation, la temporisation d'entrée correspond au temps accorded pour arreter le système depuis l'intérieur sans déclencher les moyens d'alarmes (arrêt par un clavier de commande place à l'intérieur par exemple). Pour cela chaque détecteur peut êtreprogramme à déclenchement temporisé.

Pour modifier la temporisation d'entree, composer :

7.1.3. Retard de la sonnerie

Le déclenchement de la sirène intégrée à la centrale est immédiat mais il peut être retardé jusqu'à 1 minute.

Pour modifier le retard de sonnerie, composer :

7.1.4. Durée de la sonnerie sur intrusion

Suite à une intrusion, le temps de déclenchement de la sirène intégrée à la centrale est de 1 minute 30 en paramétrage d'usine (sauf en cas de Marche présence).

Pour modifier la durée de sonnerie, composer :

7.2. Programmation des commandes

La programmation de la télécommande ou du clavier permet de personnelier les touches en fonction des habitués.

1. Choiser la touche à personneliser.
2. Choisir un n° de commande (2 ou 3 chiffres), dans le tableau ci-dessous, correspondant à la commande à paramétrer.

Désignation de la commande	N° de commande
Arrêt 21
Alerte 22
Marche 23
Alerte silencieuse (1) 24
Alarmé incendie 32
Marche Présence 33
Commande silencieuse 36
Arrêt signalisations (2) 37
Sonnette (3) 38
Etat système 129

Désignation de la commande	N° de commande
Arrêt Groupe 1 -- - - 131
Arrêt Groupe - 2 -- 133
Arrêt Groupe 1 2 -- 135
Arrêt Groupe -- 3 - 137
Arrêt Groupe 1 - 3 - 139
Arrêt Groupe - 2 3 - 141
Arrêt Groupe 1 2 3 - 143
Arrêt Groupe -- - - 4 145
Arrêt Groupe 1 -- - 4 147
Arrêt Groupe - 2 - 4 149

Désignation de la commande	N° de commande
Arrêt Groupe 1 2 - 4	151
Arrêt Groupe -- 3 4 153
Arrêt Groupe 1 - 3 4	155
Arrêt Groupe - 2 3 4	157
Arrêt Groupe 1 2 3 4	159
Marche Groupe 1 ---	163
Marche Groupe - 2 ---	165
Marche Groupe 1 2 ---	167
Marche Groupe -- 3 -	169
Marche Groupe 1 - 3 -	171

Désignation de la commande	N° de commande
Marche Groupe - 2 3 -	173
Marche Groupe 1 2 3 -	175
Marche Groupe --- 4	177
Marche Groupe 1 - - 4	179
Marche Groupe - 2 - 4	181
Marche Groupe 1 2 - 4	183
Marche Groupe --- 3 4	185
Marche Groupe 1 - 3 4	187
Marche Groupe - 2 3 4	189
Marche Groupe 1 2 3 4	191

(1) Pas de réaction de la centrale, seule la transmission téléphonique se déclenché
(2) Permet d'arrête les signalisations sur une alarmé technique, une alerte ou une autoprotection sans changer l'état du système. Attention, les transmissions téléphoniques ne sont pas interrompues.
(3) Ding dong sur la centrale.

Pour répondre aux exigences NF&A2P, la fonction "Alerte" doit être disponible sur au moins un des organes de commande de l'installation.

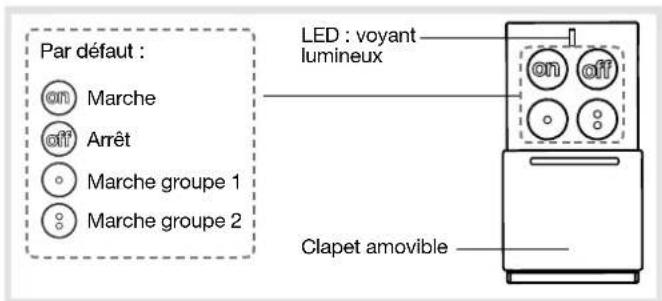

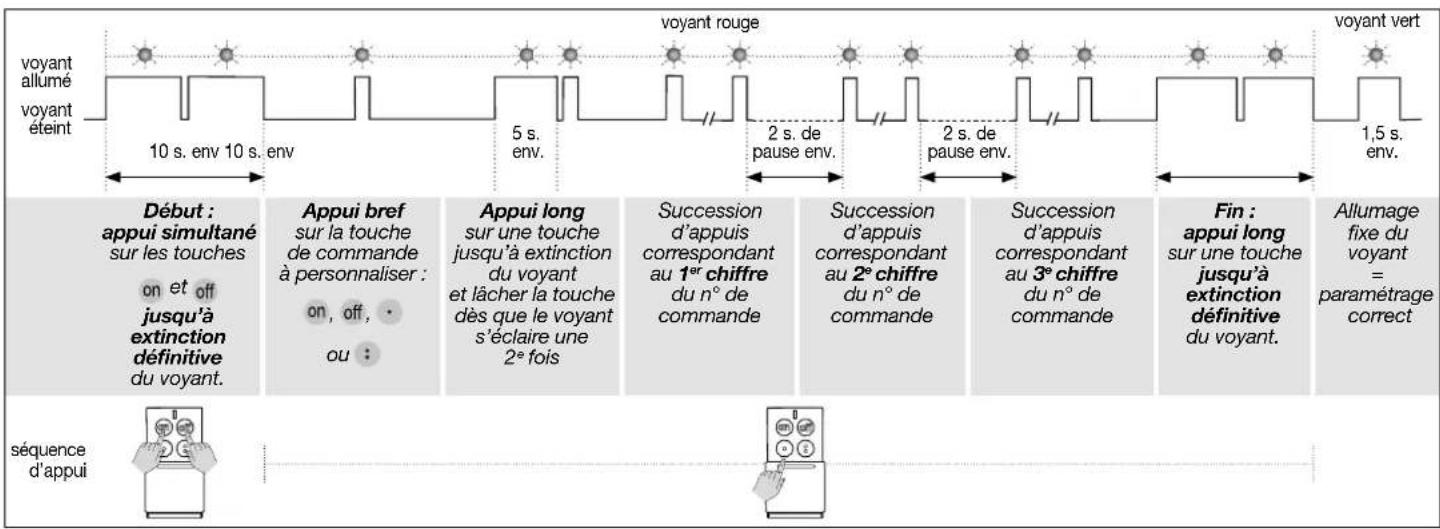

7.2.1. Paramétrer une touche de commande pour la RLF002X

Les 4 touches sont personnalisables afin d'adapter les commandes à votrechoix (cf.tableau au chapitre 8. Paramétrage des commandes).

Pour personnelier la touche de commande, réaliser la programmation selon la séquence ci-dessous:

Pour utiliser la commande "Alerte" ou "Alerte silencieuse", il faut maintainir l'appui sur la touche pendant 2 s afin de valider l'émission radio.

3 clignotements successifs du voyant rouge en cours ou a fin du parametrage indique une erreur de programmation ; dans ce cas, recommencer la sequence depuis le début.

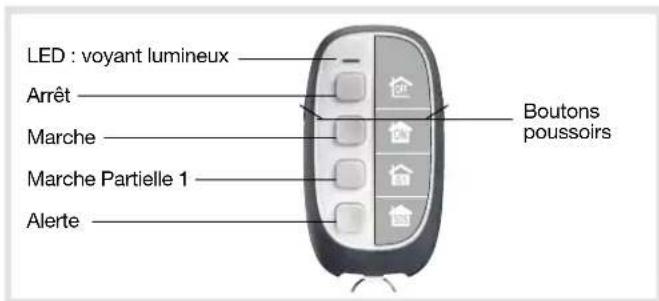

7.2.2. Paramétrer une touche de commande pour la RLF003X

Vérifier que la télécommande est apprise à la centrale par appui supérieur à 2 s sur un des deux boutons poussoirs lateraux. La LED doit rester eteinte ou s'éclairer en orange fixe pendant 2 s. Les 4 touches sont personnalisables afin d'adapter les commandes à votrechioix (cf. tableau au chapitre 8. Paramétrage des commandes).

Pour personnelier la touche de commande, réaliser la programmation selon la sequence ci-dessous:

3 clignotements successifs du voyant rouge en cours ou a la fin du parametrage indique une erreur de programmation ; dans ce cas, recommencer la sequence depuis le début.

7.2.3. Programmation du clavier de commande RLF102F / RLF103F

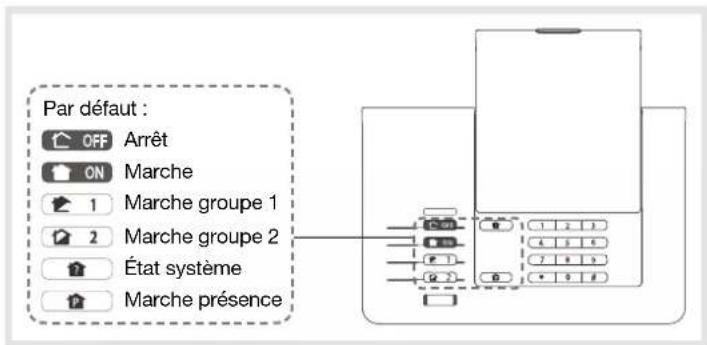

- RLF102F

Les 6 touches de commande du clavier sont personnalisables afin d'adapter les commandes clavier à votrechoix (cf. tableau au chapitre 8. Paramétrage des commandes).

En outre, la personalisation permet lechioix de l'accès (direct ou code) aux commandes clavier.

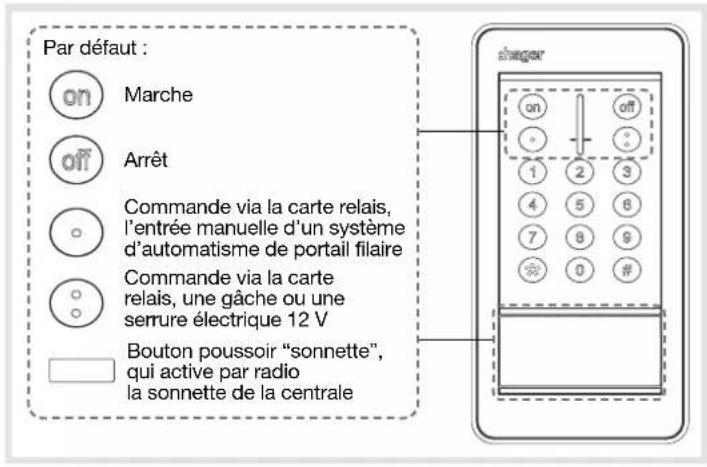

- RLF103F

Les 5 touches de commande du clavier sont personnalisables afin d'adapter les commandes clavier à votrechioix (cf. tableau au chapitre 8. Paramétrage des commandes).

En outre, la personnalisation permet le choix de l'accès (direct ou code) aux commandes clavier.

7.2.3.1. Personneliser une touche du clavier de commande

Pour personneliser une touche, composer :

Pour des raisons de sécurité, les commandes de mise en marche / arrêt du système ne peuvent pas etre programmées à accès direct.

Exemple, pour personneliser la touche en Artet groupe 1 à accès code, composer :

7.2.3.2. Programmation des badges

ACCÉS RESTREINT AUX COMMANDES

Les badges peuvent avoir independament des accès limités à certaines touches de commande et à certains groupes.

Seules les touches ou groupes selectionnés lors de la programmation sont accessibles lors de l'utilisation du badge.

La vérification des restrictions programmes ne peut se faire que clavier en mode utilisation.

• Pour restreindre un badge à certaine(s) touche(s) de commande, composer :

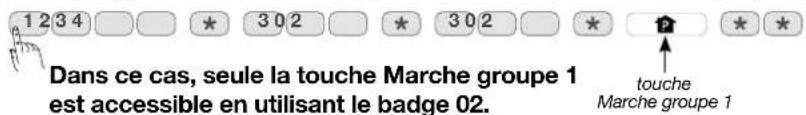

Example, pour restreindre le badge 02 à la touche Marche groupe 1, composer sur le clavier RLF102F :

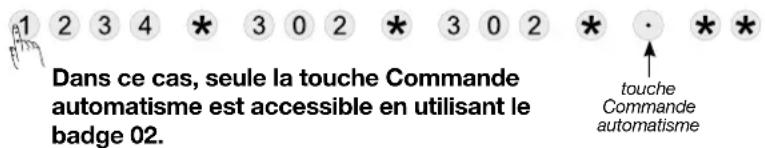

Example, pour restreindre le badge 02 à la touche Commande automatisme, composer sur le clavier RLF103F :

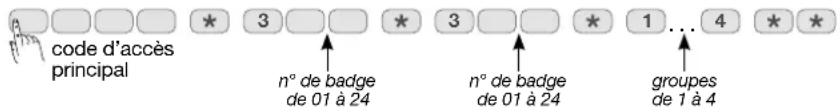

• Pour restreindre un badge à certain(s) groupe(s), composer :

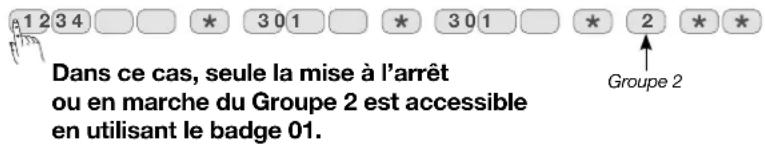

Exemple, pour restreindre le badge 01 au Groupe 2, composer

• Annulation des restrictions pour un badge, composer :

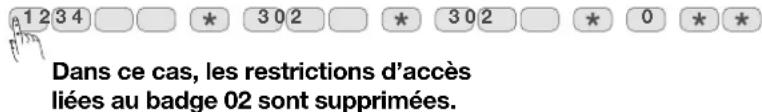

Exemple, pour annuler les restrictions liées au badge 02, composer :

• Pour restreindre un badge à certaines touches de commande et certains groupes de manière combiné sur le clavier RLF102F.

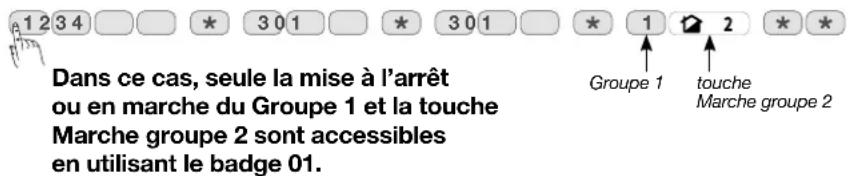

Example, pour restreindre le badge 01 à la mise en Marche/Arrêt du groupe 1 et à la touche Marche groupe 2, composer :

• Pour restreindre un badge à certaines touches de commande et certains groupes de manière combiné sur le clavier RLF103F.

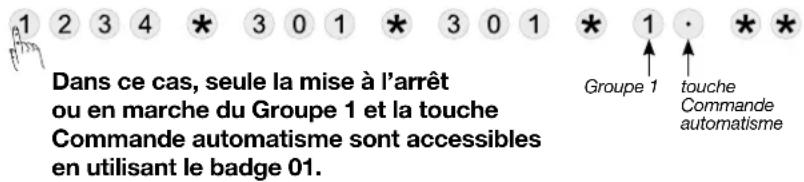

Example, pour restreindre le badge 01 à la mise en Marche/Arrêt du groupe 1 et à la touche Commande automatisme, composer :

INTERDICTION ET AUTORISATION D'UN BADGE

L'interdiction ou l'autorisation d'un badge peut s'effectuer dans les 3 modes de fonctionnement. Un badge enregistré est automatiquement autorisé.

Pour interdire ou autoriser un badge, composer :

Example, pour interdire le badge 1, composer :

7.2.3.3. Codes d'accès secondaires

ACCÉS RESTREINT AUX COMMANDES

Les codes d'accès secondaires peuvent avoir indépendamment des accès limités à certaines touches de commandes et à certains groupes. Seules les touches ou groupes seLECTIONnés lors de la programmation sont accessibles lors de l'utilisation du code d'accès secondaire.

La vérification des restrictions programmes ne peut se faire que clavier en mode utilisation.

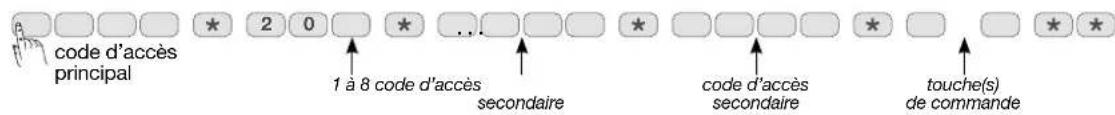

• Pour restreindre un code d'accès secondaire à certaine(s) touche(s) de commande, composer :

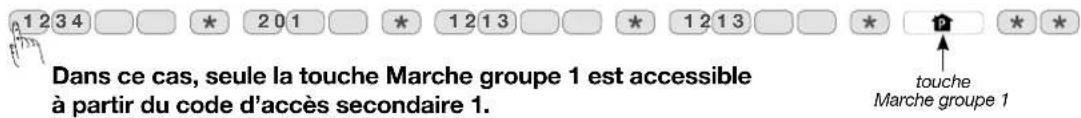

Example, pour restreindre le code d'accès secondaire 1 à la touche Marche groupe 1, composer sur le clavier RLF102F :

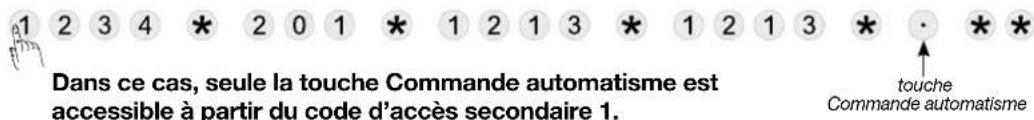

Example, pour restreindre le code d'accès secondaire 1 à la touche Commande automatisme, composer sur le clavier RLF103F :

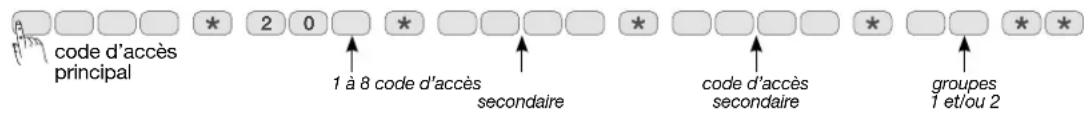

• Pour restreindre un code d'accès secondaire à certain(s) groupe(s), composer :

Exemple, pour restreindre le code d'accès secondaire 1 au Groupe 1, composer :

• Pour restreindre un code d'accès secondaire à certaines touches de commande et certains groupes de manière combinée

Seules les touches et les groupes selectionnés sont accessibles lors de la composition d'un code d'accès secondaire.

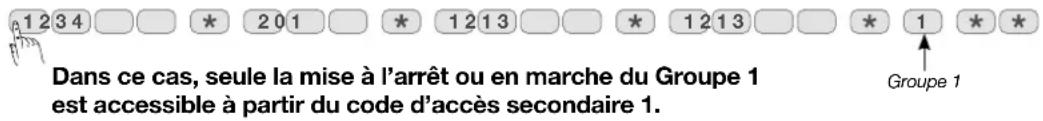

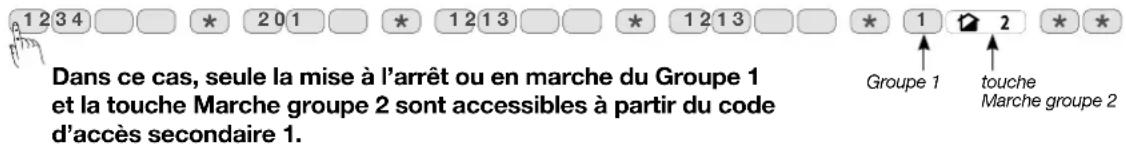

Example, pour restreindre le code d'accès seconde 1 à la mise en Marche/Arrêt du Groupe 1 et à la touche Marche groupe 2, composer sur le clavier RLF102F :

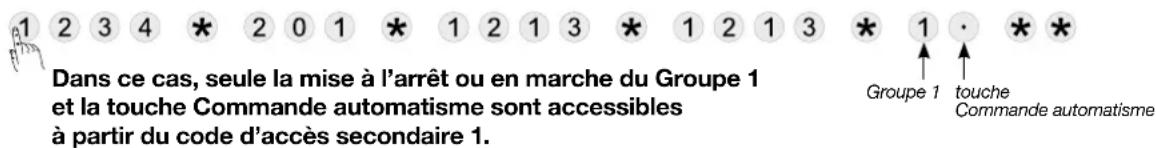

Example, pour restreindre le code d'accès secondaire 1 à la mise en Marche/Arrêt du Groupe 1 et à la touche Commande automatisme, composer sur le clavier RLF103F :

INTERDICTION ET AUTORISATION D'UN CODE D'ACCès SECONDAIRE

L'interdiction ou l'autorisation d'un code d'accès secondaire peut s'effectuer dans les 3 modes de fonctionnement. Un code d'accès secondaireprogramme est automatiquement autorisé. Pour interdre ou autoriser un code d'accès secondaire, composer :

Example, pour interdire le code d'accès secondaire 1, composer :

7.2.3.4. En cas de perte du code d'accès principal du clavier radio

Pour reprogrammer le nouveau code d'accès principal du clavier, il faut :

A. PASSE R LE SYSTÉME EN MODE INSTALLATION DEPUIS L'APPLICATION LOGISTY ALMA

B. REPROGRAMMER LE NOUVEAU CODE D'ACCÉS PRINCIPAL DU CLAVIER

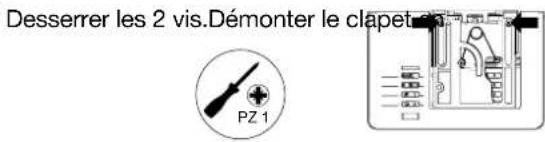

• Ouvr le clavier (l'autoprotection doit être "relachée"):
• RLF102F

1

actionant I'ergot de verrouillage.

2

3

Retourner le clavier. Introduire un tournevis plat dans chaque encoche puis faire une rotation.

4

Dégagerlesocledefixation.

- RLF103F

12

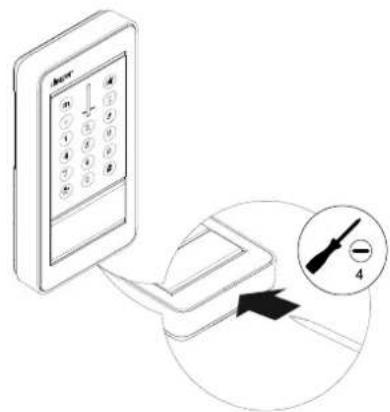

Déclipser la plaque décorative à l'aide d'un tournevis plat.

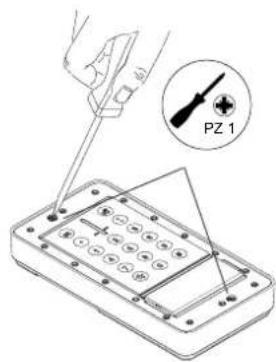

Desserrer les 2 vis "imperdable" du cl

les vis ne peuvent pas etre
retirées entierement).

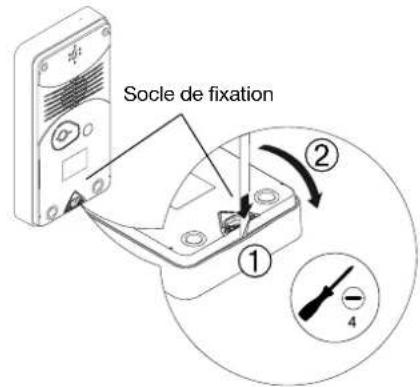

① Introduire, sur 2 mm, un tournevis plat entre la face avant et le socle de fixation.

② Faire levier pour debloquer le socle.

• Composer sur le clavier 196 , le clavier bip, le voyant s'allume en vert.
• Passer le clavier en mode installation en composant 0000 #3 #
• Réapprendre le clavier à la centrale :

Appui sur puis du clavier de la centrale

10 s max.
Appui maintenu sur "OFF" du clavier extérieur jusqu'à la réponse de la centrale

La centrale confirme par un message vocal l'apprentissage du clavier

Le clavier confirme son apprenticegasse par un bip long

• Reprogrammer un nouveau code d'accès principal :

Certaines séquences trop simples sont interdites, par exemple : 0000, 1111, 2222, 3333, 4444, 1234, 9876...

La modification du code d'accès principal peut s'effectuer dans les 3 modes de fonctionnement : mode installation, ou mode essai, ou mode utilisation.

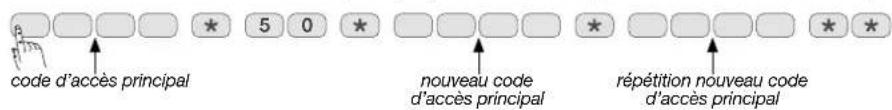

Pour modifier le code d'acces principal, consulter au préalable les trois exemples ci-dessous, puis composer :

• Example 1 : vous n'avez pas modifié le nombre de chiffres des codes d'accès (4 en configuration usine).

Pour remplacer le code d'accès principal usine "0000" par un nouveau code "1234", composer :

• Exemple 2 : vous avez modifie le nombre de chiffres des codes d'accès à 6.

Pour remplacer le code d'accès principal usine "000000" par un nouveau code "123456", composer :

-Example3:

Pour remplacer le code d'accès principal “7879” par un nouveau code “1004”, composer :

• Refermer le clavier et repasser le système en mode utilisation en composant :

7.3. Programmation des détecteurs de mouvement et d'ouverture

7.3.1. Sensibilité de détction pour le détecteur de mouvement RLA001Tdu système

La programmation du détecteur doit être réalisée boîtier ouvert uniquement.

En paramétrage d'usine, la sensibilité de détction est standard, il vous est possible de modifier cette programmation selon le tableau ci-dessous.

N° du paramètre	Valeur du paramètre	Caracteristique
1 1 sensibilité forte
	2 sensibilité standard (usine)
	3 sensibilité max. conforme EN 50131-2-2 Grade 2

Configuration produits suivant exigences certifiées

Le détector de mouvement infrarouge a obtenu la certification aux marques NF&A2P conformément aux exigences de la norme EN50131-2-2 grade 2. Pour respecter les exigences de configuration du produit, il est indispensable lors de la phase d'installation de s'assurer que le paramètre 1 est configuré sur 3.

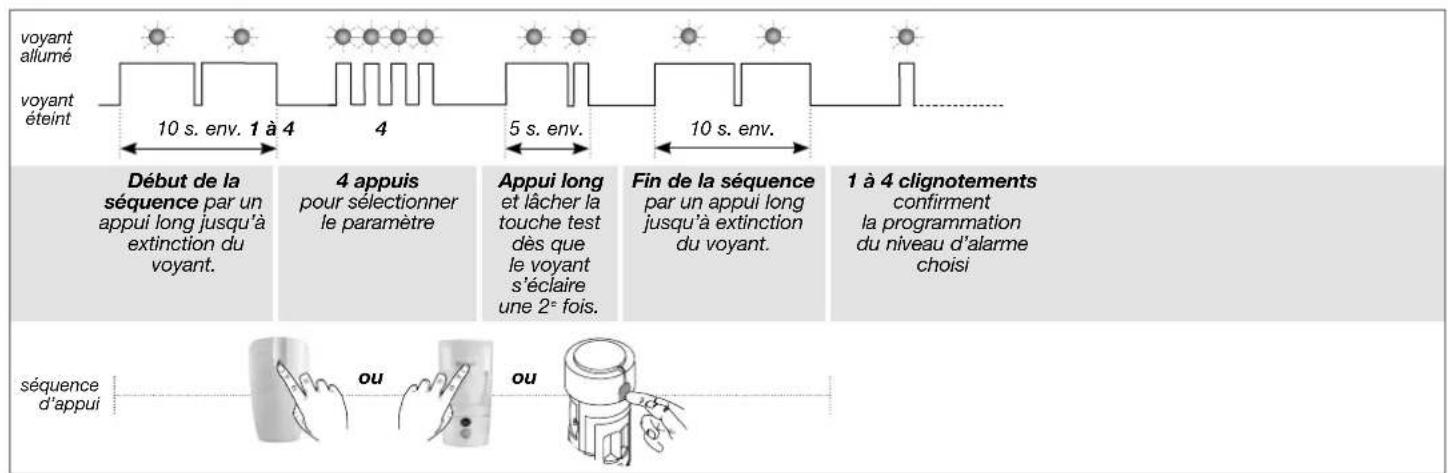

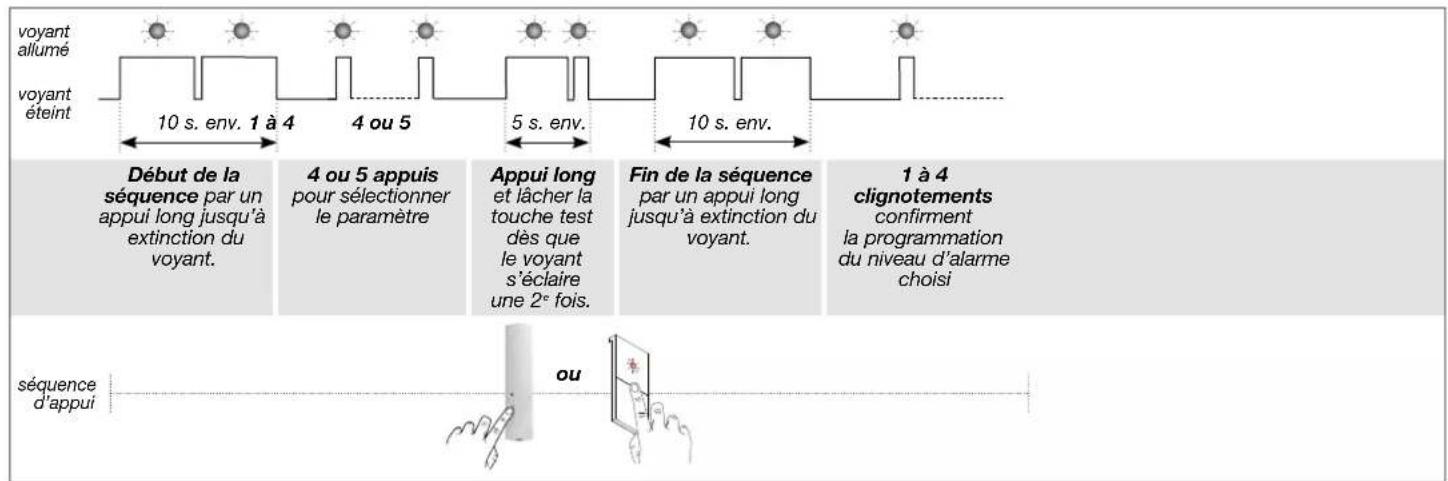

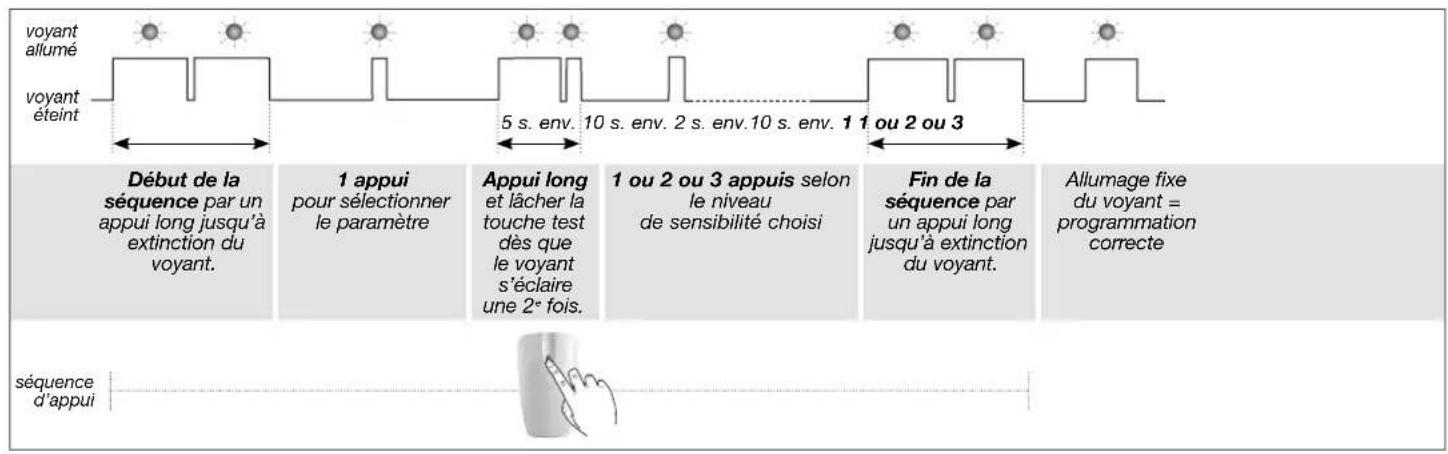

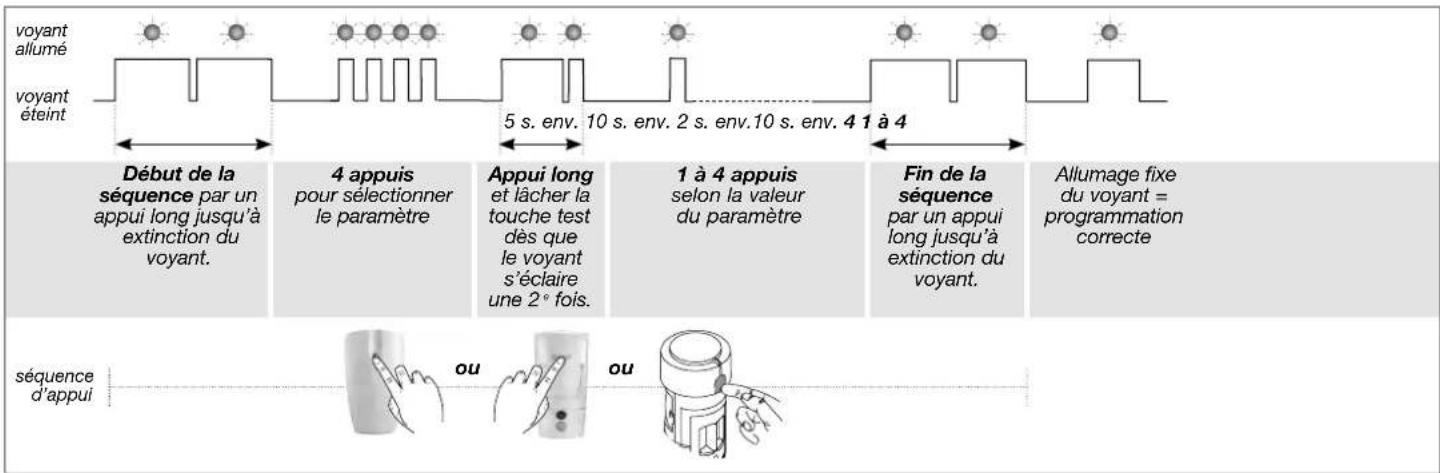

Sequence de programmation

7.3.2. Sensibilité de détction pour les détecteurs de mouvement spécial animaux RLA142T / RLA008T

La programmation du détecteur doit être réalisée boilier ouvert uniquement.

Réglage du niveau de sensibilité

N° du paramètre Valeur du paramètre Caractéristiques

3 1 Niveau 1: sensibilité standard (usine)

2 Niveau 2: sensibilité moyenne

3 Niveau 3: sensibilité forte

4 Niveau 4: sensibilité maxi

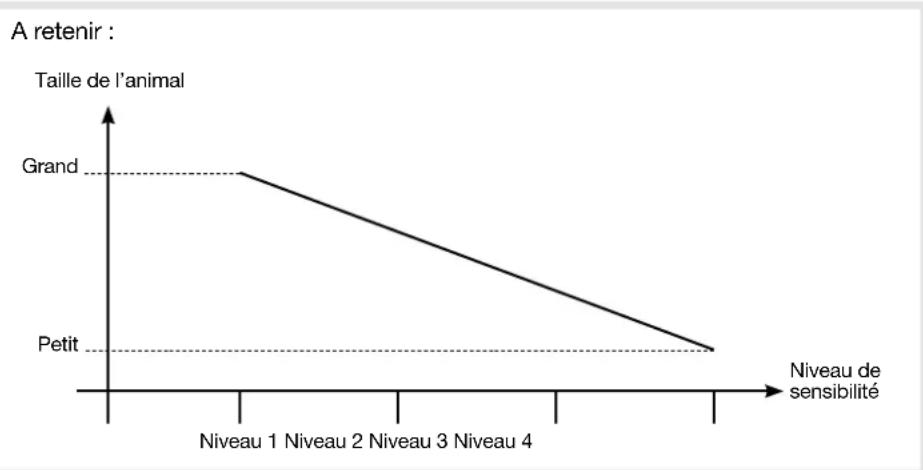

Dans la majorité des cas, le niveau 1 (réglage usine) et le respect des règles de pose permettent de protégger efficacement la piece tout en évitant les déclenchements dus aux animaux domestiques.

Toutefois, selon l'animal domestique et la configuration de la piece, il est possible de modifier le niveau de sensibilité du détecteur, pour ajuster les zones de détention et de non détention de l'animal domestique.

Plus I'animal domestique est petit, plus il est possible d'augmenter le niveau de sensibilité.

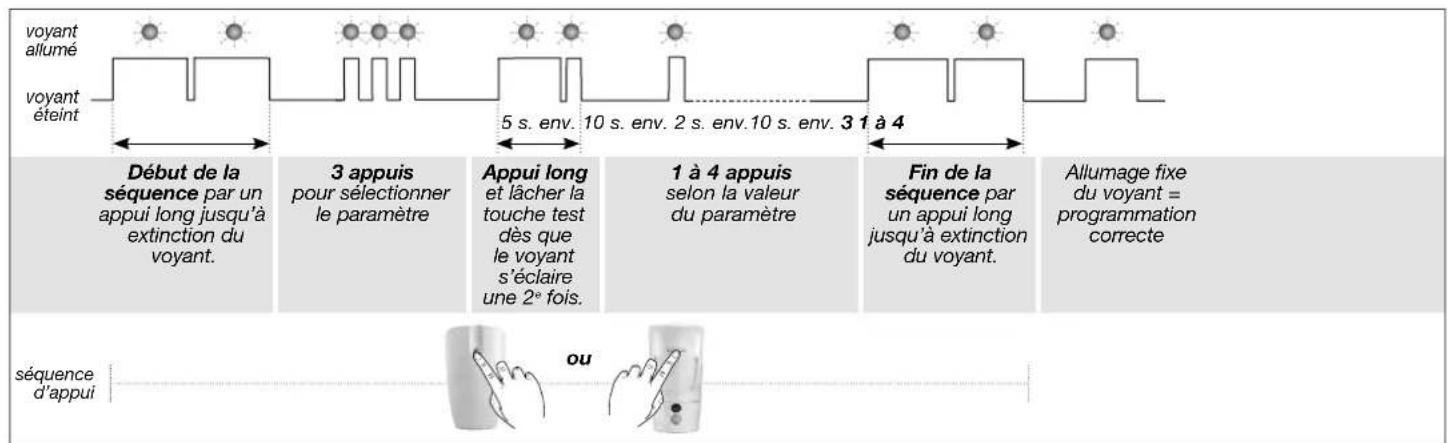

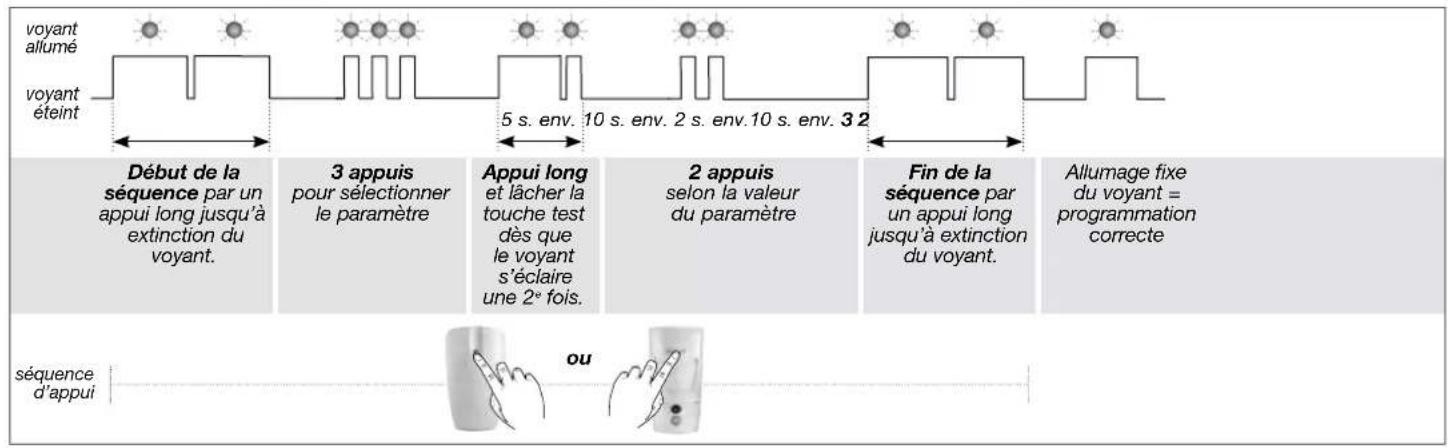

Si vous désirez modifier le niveau de sensibilité, réaliser la séquence suivante :

Example : réglage pour un niveau de sensibilité moyenne : numéro du paramètre 3, valeur du paramètre 2.

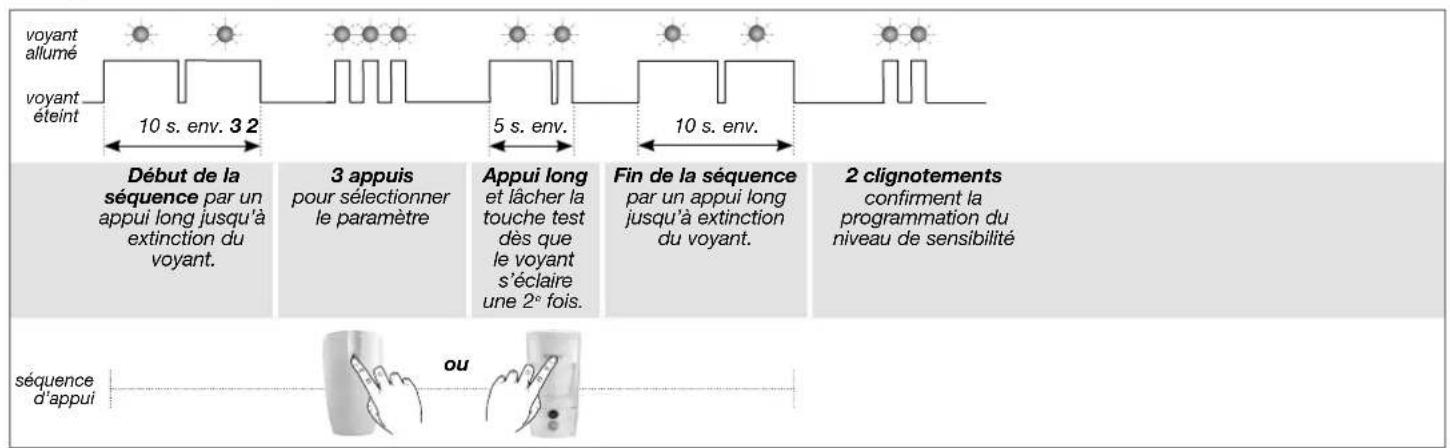

Vérification : la vérification du niveau de sensibilité moyen s'effectue en selectionnant le n° de paramètre et en contrôle le nombre de clignotements correspondants.

7.3.3. Sensibilité de détction pour les détecteurs de mouvement extérieur RLA009T / RLA014X

Le paramétrage manuel est possible si le module est hors de son enveloppe.

Dans la majorité des cas, le niveau moyen (usine) et le respect des règes de pose permettent de protégger efficacement la piece tout en évitant les déclenchements dus aux animaux domestiques.

Réglage du niveau de sensibilité

N° du paramètre Valeur du paramètre Caracteristiques
12 1 Mini
	2 Moyen (usine)
	3 Maxi

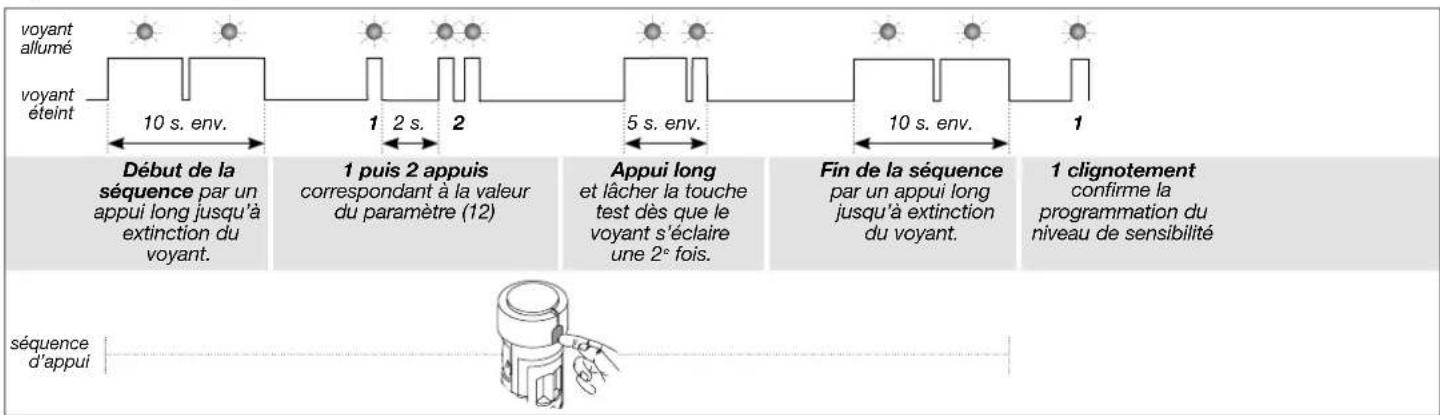

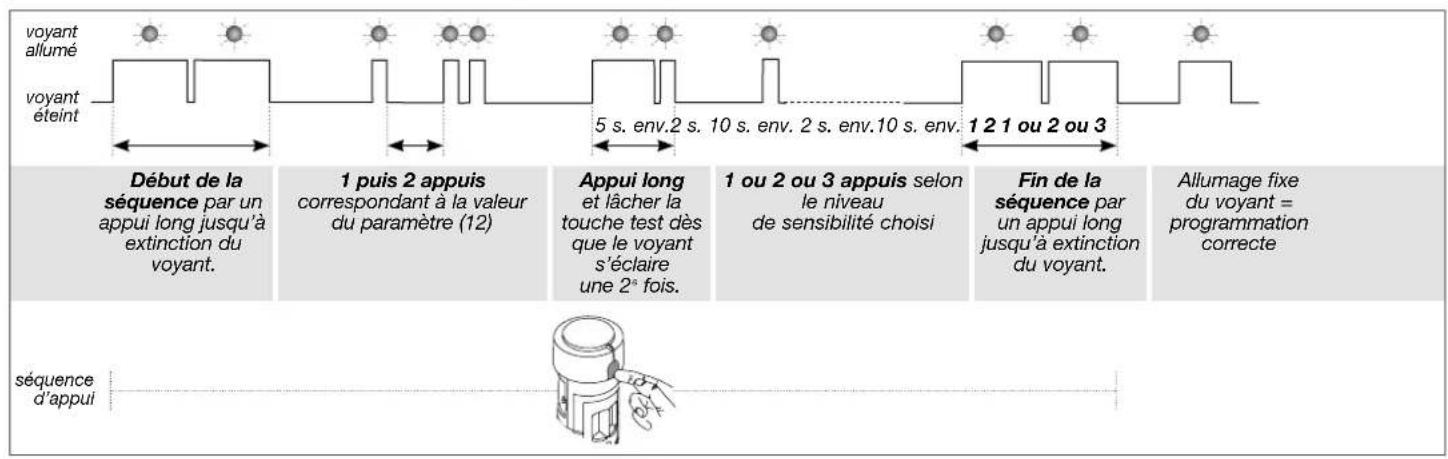

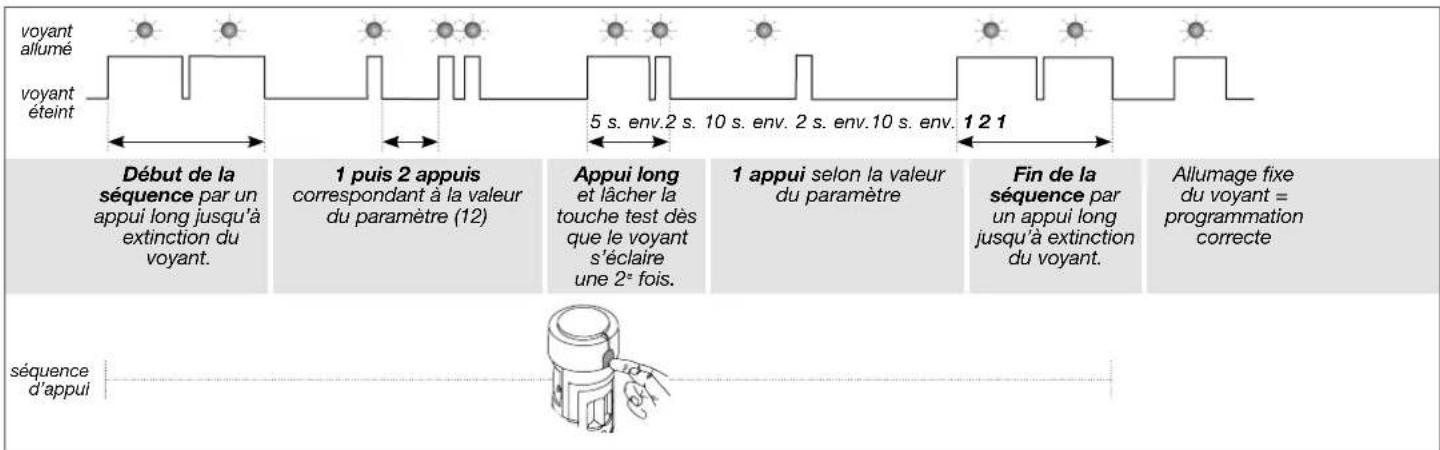

Si vous désirez modifier le niveau de sensibilité, réaliser la séquence suivante :

Example: réglage pour un niveau de sensibilité mini : numéro du paramètre 12, valeur du paramètre 1.

Vérification : la vérification du niveau de sensibilité mini s'effectue en sélectionnant le n° de paramètre et en contrôle le nombre de clignotements correspondants.

7.3.4. Programmation du niveau d'alarme des détecteurs de mouvement RLA001T / RLA142T / RLA008T / RLA009T / RLA014X

La programmation du détector doit être réalisée boitier ouvert uniquement (RLA001T, RLA142T, RLA008T) ou hors de son enveloppe (RLA009T, RLA014X).

En paramétrage d'usine, le niveau d'alarme est paramétré en intrusion, il vous est possible de modifier cette programmation selon le tableau ci-dessous.

N° du paramètre Valeur du paramètre Caractéristiques
4 1 intrusion	(usine pour RLA001T, RLA008T et RLA142T)
	2 préalarme
	3 dissuasion (usine pour RLA009T et RLA014X)
	4 averissement

Sequence de programmation

Si vous désirez modifier le niveau d'alarme, réaliser la séquence suivante :

Vérification : la vérification du niveau d'alarme s'effectue en sélectionnant le n° de paramètre et en contrôle le nombre de clignotements correspondants.

7.3.5. Programmation du niveau d'alarme des détecteurs d'ouverture RLA010T / RLA017X / RLA018X / RLA019X / RLA004T

La programmation du détecteur doit être réalisée boilier ouvert uniquement.

En paramétrage d'usine, le niveau d'alarme est paramétré en intrusion, il vous est possible de modifier cette programmation selon le tableau ci-dessous.

	Désignation du contact	N° du paramètre	Niveau d'alarme Valeur du paramètre
DéTECTeur d'ouverture RLA010T / RLA017X / RLA018X / RLA019X	intégré 4	intrusion (usine) 1
DéTECTeur d'ouverture multicontact RLA004T			préalarme 2
			dissuasion 3
			avertissement 4
DéTECTeur d'ouverture multicontact RLA004T	déporté	5	intrusion (usine) 1
			préalarme 2
			dissuasion 3
			avertissement 4

Sequence de programmation

Si vous désirez modifier le niveau d'alarme, réaliser la séquence suivante :

Vérification : la vérification du niveau d'alarme s'effectue en sélectionnant le n° de paramètre et en contrôle le nombre de clignotements correspondants.

7.4. Programmation de la sirène extérieure RLD004T

Le paramétrage de la sirène doit s'effectuer centrale et sirène en mode installation, dans le cas contraire, composer sur le clavier de la centrale :

Les paramètres de la sirène sont programmés en usine.

Chaque paramètre peut toute fois être modifié depuis le clavier de la centrale.

Pour paramétre la sirène, désir les paramètres à modifier et composer :

7.4.1. Retard du déclenchement de la sonnerie lors d'une intrusion

Il est possible de retarder la sonnerie de la sirène au maximum de 60 s, cela peut permettre en cas d'erreur de manipulation par l'utilisateur, d'arreter le système avant que la sonnerie de la sirène se déclenché. Pour cela composer :

Usine:0s

7.4.2. Paramétrage de la sonnerie

7.4.2.1. Durée de la sonnerie

Pour modifier la durée de la sonnerie, composer :

Usine:90s

7.4.2.2.Type de modulation

Pour modifier la modulation de la sirène, composer :

Usine:extérieure

7.4.2.3. Report des signalisations sur les commandes arrêt et marche

Pour modifier le report des signalisations, composer :

8. Récapitulatif des paramètres de la centrale

Paramètres des code d'accès

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Modification du code d'accès principal (possible dans les 3 modes de fonctionnement)	PPPPP ★ 5 0 ★XXXX ★ XXXX ★	0000 PPPP = code d'accès principal actuel XXXX = nouveau code à 4, 5 ou 6 chiffres
Modification du nombre de chiffres des codes d'accès	★ 6 9 ★ X ★ ★	4 X = 4, 5 ou 6
Effacement des codes d'accès (1)	★ 1 9 6 ★ ★ ★	-	-	-

(1) Cet effacement n'est possible que pendant les 30 mn qui suivent la remise en place des piles de la centrale.

Paramètres de la centrale

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Tempo de sortie	★ 1 *XX ★★	90 s XX = de 00 à	180 s
Tempo d'entrée	★ 2 *XX ★★	20 s XX = de 0 à 90 s
Retard sonnerie	★ 3 *XX ★★	0 s XX = de 0 à 60 s
Durée de sonnerie sur intrusion	★ 4 *XXX ★★	90 s XXX = de 20 à 180 s	90 s < durée < 180 s
Niveau sonore de la synthèse vocale et des signalisations	★ 1 1 *X ★★	moyen (= 4) X = de 1 à 8
Activation sur appel sonore et sonnette	★ 1 3 *X ★★	active X = 0 : inactive	1 : active

: paramétrage obligatoire pour répondre aux exigences NF&A2P.

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Prise en compte alarmes autoprotection en mode installation	★ 1 4 ★ X ★	inactive X = 0 : inactive, pas de déclenchement 1 : active, déclenchement de la transmission téléphonique
Suppression de la sirène intégrée	★ 1 6 ★ X ★	sirène intégrée active	X = 0 : sirène active 1 : sirène inactive
Choix de la langue de la synthèse vocale	★ 1 7 ★ X ★	frçains X = 0: français - 1 : italien 2 : allemand - 3 : espagnol 4 : néerlandais - 5 : anglais
Déclenchement sur intrusion de la sirène intégrée	★ 2 0 ★ X ★	actif X = 0 : inactif	1 : actif
Avertissement protection active	★ 2 1 ★ X ★	actif X = 0 : inactif	1 : actif
Déclenchement sirène marche présence	★ 2 2 ★ X ★	réaction attenuée	X = 0 : inactif 1 : réaction attenuée (bips sonores + message vocal "intrusion détecteur X") 2 : sirène en puissance 15 s
Surveillance de la ligne téléphonique	★ 2 6 ★ X ★	active X = (signalisation vocale + mémorisation dans le journal d' événements + transmission du message anomalie si média de secours présente	X = 0 : active (signalisation vocale + mémorisation dans le journal d'événements) 1 : active (signalisation vocale + mémorisation dans le journal d'événements) + transmission du message anomalie si Média GSMprésent

: paramétrage obligatoire pour répondre aux exigences NF&A2P.

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Autoprotection radio	2 7 3X 5X	active 24 h/24 (signalisation vocale + mémorisation dans le journal d'événements	X = 0 : inactive1 : active 24 h/24 (signalisation vocale + mémorisation dans le journal d'événements2 : active 24 h/24 (signalisation vocale + mémorisation dans le journal d'événements)3 : active 24 h/24 (signalisation vocale + mémorisation dans le journal d'événements) + déclenchement alarme si système en marche totale
Signalisation des anomalies radio	2 8 3X 5X	signalisation radio vocale + transmission téléphonique	X = 0 : signalisation inactive1 : signalisation vocale + transmission téléphonique2 : signalisation vocale
Impossibilité de mise en Marche sans commande de réactivation	3 8 3X 5X	inactif 0 : inactif	1 : actif
Groupes actifs en marche présence	4 3 XX 5X	groupe 1 XX = chx du(des) groupe(s) : 1 à 4	x du(des) groupe(s) : 1 à 4
Blocage mise en marche	4 5 3X 3X	blocage si au moins une des anomalies : • autoprotection • issue(s) uniquement à déclenchement immédiat restée(s) ouverte(s) à la mise en marche. Les issues à déclenchement temporisé sont signalées mais nebloquent pas la mise en marche la mise en marche forçée est impossible	Condition de blocage X = 0 : blocage inactif 1 : blocage si au moins une des anomalies : • alimentation, autoprotection, liaison radio • issue(s) ouverte(s) à la mise en marche la mise en marche forçée est possible (1) 2 : blocage si au moins une des anomalies : • autoprotection • issue(s) uniquement à déclenchement immédiat restée(s) ouverte(s) à la mise en marche. Les issues à déclenchement temporisé sont signalées mais nebloquent pas la mise en marche. la mise en marche forçée est impossible 3 : blocage si au moins une des anomalies : • aucune supervision (2) n'est reçue par la centrale dans les 20 mn qui précédent la mise en marche • anomalie autoprotection • issue(s) restée(s) ouverte(s) à la mise en marche la mise en marche forçée est possible (1). 4 : blocage si au moins une des anomalies : • aucune supervision (2) n'est reçue par la centrale dans les 20 mn qui précédent la mise en marche • anomalie autoprotection • issue(s) restée(s) ouverte(s) à la mise en marche et à la fin de la temporisation de sortie la mise en marche forçée est possible (1)

(1) Envoi de 4 commandes de mise en marche en moins de 10 s
(2) Message radio de surveillance transmis toutes les 20 mn

par les éléments du système vers la centrale d'alarme.

: paramétrage obligatoire pour répondre aux exigences NF&A2P.

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Signalisation des anomalies par bip sonore	5 4 * X *	signalisation active	0 : signalisation inactive1 : signalisation active
Ejection automatique des issues	6 1 *n° X * *	issue éjectable n°	= numéro du détecteur apprisX = 0 : éjectable1 : non éjectable
Carillon	6 2 *n° X * *	inactif n° = numéro	du détecteur apprisX = 0 : inactif1 : actif
Personnalisation vocale d'un produit	6 6 *T P* # "message" # "réciation message" *	aucun message préenregistré	durée maxi du message : 3 sT: type de produits2 : détecteur3 : commande4 : sirène5 : transmetteur7 : relais radio ou récepteurP: numéro du produit de 0 à 30
Déclenchement sur averissement	7 2 *X * *	bips sonores pendant 2 s	X: 0 : inactif1 : bips sonores pendant 2 s
Déclenchement sur dissuasion	7 3 *X * *	bips sonores pendant 5 s	X: 0 : inactif1 : bips sonores pendant 5 s
Déclenchement sur préalarme	7 4 *X * *	sonore, 15 s en puissance	X: 0 : inactif1 : sonore, 15 s en puissance
Inhibition d'un produit appris	1 9 0 * T *n° * *	- T: type de produits	uits2 : détecteur3 : commande (teléco, clavier)4 : sirène5 : box internet ou module de transmissionn° : numéro du détecteurà inhiber ou à reactiver
Réactivation d'un produit appris	1 9 1 * T *n° * *	-

9. Caracteristiques techniques

Caracteristicques techniques Centrale sirène vocale supervisee RLC001F
Alimentation 3 piles alcalines LR20	- 1,5 V - type C - seul tension bas 3,7 V
Autonomie 4 ans environ en usage courant
Courant moyen consomme	308 μA
Consommation en alarme 250 mA
Taux moyen d'humidité de 5 % à 75% sans condensation à 25°C
Liaison radio TwinBand	®: - 433,050 - 434,790 mHz, 10 mW max, Rx: category 2, duty cycle : 10 % - 868 - 870 mHz, 25 mW max, Rx: category 2, duty cycle : 0,1 % conforme EN 50131-5-3 grade 2
Caracteristicques centrale • codes d	accès : 1 code d'accès principal et 32 codes d'accès secondaires • 4 groupes indépendants • dissuasion progressive • protection des personnes • synthèse vocale • voyant de signalisation :voyant tricolore d'aide à l'utilisation et à la programmation • supervision de tous les produits de l'installation • 4 moyens de commande maximum • 40 détecteurs d'intrusion maximum • 2 moyens de dissuasion maximum • personnalisation vocale des détecteurs • possiblité d'inhiber ou de retarder, de 1 à 60 s, la sirène intégrée sur intrusion (usine : 0 s) • clavier de programmation intégré • journal des 300 derniers événements horodatés
Température de fonctionnement - 10 °C à + 55 °C*
Indices de protection mécanique IP30 / IK04
Fixation (vis recommendsées) tête cylindrique, Ø = 4 mm (doit supporter 6 kg par vis)
Environnement interieur	• degré de pollution : 2 • catégorie de surtension : II • altitude maximum : 2 000 mètres
Caracteristiques techniques Centrale sirène vocale supervisee RLC001F
Autoprotection • à l'arrangement	• à la recherche frauduleuse de codes radio • au brouillage radio
Supervision (contrôle permanent) •	radio • piles • autoprotection
Puisance acoustique de la sirène 95 (±3) dB(A) moyen à 1 mètre
Alarmé sonore intérieure intégrée
Dimensions 265 x 170 x 58 mm
Poids 1231 g
Couleur blanche (possibilité d'installer un capot de couleur différente)
Grade de sécurité grade II suivant norme EN 50131-3
Classe d'environnement classe II suivant norme EN 50130-5*

• Dans le cas où la centrale est équipée du module de transmission, la température de fonctionnement est garantie entre 0 et +35 °C

NF&A2P 2 Boucliers - Sulvant referenciel de certification NF324-H58

MARQUE COMMERCALE: Hager
REFERENCE PRODUIT: RLC001F
N° DE CERTIFICATION: 1221300026

CNPP Cert.
Route de la Chapelle Rénanville
CD 64 - CS22265
F - 27950 SAINT MARCEL
www.cnpp.com

AFNOR Certification 11 rue Francis de Pressensé F-93571 La Plaine Saint Denis - Cedex http://www.marque-nf.com

Caracteristiques techniques Module de transmission RLD001T
Température de fonctionnement	0 à +35 °C
Supervision	supervision de l'état de l'alimentation et envoi d'un message si anomalie
Dimensions du produit (L x H x P)	111 x 44 x 25 mm
Dimensions de l'emballage (L x H x P)	222 x 86 x 156 mm
Poids (hors alimentation)	45 g

Caracteristiques techniques Boitier de connectivite IP RLD002T
Voyant 1 voyant tricolore vert, rouge et orange
Alimentation 1 adaptateur secteur RXU13X	(100-240 VAC 50-60 Hz 0,3 A / 5 VDC - 1 A)
Puisance max. 5 W
Port Ethernet RJ45 10/100 Base-T
Liaison radio 433,05 - 434,790 MHz, 10 mW max, duty cycle : 10 %, Rx : category 2868 - 870 MHz, 25 mW max, duty cycle : 0,1 %, Rx : category 2
Températures de fonctionnement 0°C à + 40°C
Taux moyen d'humidité de 5 % à 75 % sans condensation à 25°C
Environnement intéérieur, altitude maximum : 2 000 mètres
Indice de protection IP30 / IK02
Usage intéérieur des locaux
Dimensions (H x L x P) 122 x 163 x 34 mm
Poids 235 g
Caracteristiques techniques	Détector de mouvement infrarouge
	RLA001T RLA142T
Détection infrarouge passive volumétrique,	12 m, 90° volumétrique, 12 m, 85°
Types de fixation • sur rotule (conseillée)	• à plat • en angle
Usage interieur
Alimentation 2 piles alcalines LR03 1,5 V - type C - seul tensionasse 2,5 V
Autonomie 4 ans en usage courant
Liaisons radio TwinBand	®: • 433,050 - 434,790 mHz, 10 mW max, duty cycle : 10% • 868 - 870 mHz, 25 mW max, duty cycle : 0,1%
Touche test alimentation
Voyant 1
Température de fonctionnement - 10°C à +	55°C
Autoprotection • à l'ouverture	• à l'arrangement (si non équipé de la rotule)
Indices de protection mécanique	IP31/ IK04
Fixation (vis recommançées) tête cylindrique	e, Ø = 3,5 mm (doit supporter 3 kg par vis)
Dimensions sans rotule	58 x 102 x 57 mm
Poids	115 g (avec pile, rotule et embase)
Taux moyen d'humidité	5 % à 75 % sans condensation 25°C
Courant moyen	5,5 μA
Immunité aux champss magnétiques	conformé à l'annexe A EN 50131-2-2	-
Grade de sécurité	grade Il suivant la norme EN 50131-2-2	-
Classe d'environnement	classé Il suivant la norme EN 50130-5	-

DETECTEUR DE MOUVEMENT

Normes:EN50130-4 et 5

EN 50131-2-2 et RTC 50131-2-2

EN 50131-6 et RTC 50131-6

MATRIELS DE SECURITE ELECTRONIQUES

DETECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant referreriel de certification NF324-H58

MARQUE COMMERCIALE:

REFERENCE PRODUIT:

N° DE CERTIFICATION :

Hager

BLA001T

2621300007

IP31 / IK04 classe II grade 2

Caracteristiques techniques	Détecteur d'ouverture RLA010T / RLA017X
Capteur magnétique intégré 1
Environnement interieur
Alimentation 1 pile lithium CR2032 3 V seul tension basse 2,2 V
Autonomie 3 ans en usage courant
Liaisons radio 868 - 870 MHz, 25 mW max, Duty cycle : 0,1 %
Touche test apprentice, test de la détction et de l'alimentation
Voyant 1 (bicolore)
Température de fonctionnement -10°C à +55 °C
Autoprotection	• ouverture • à l'arrachement si le détecteur est visse
Indices de protection mécanique IP31 / IK04
Fixation (vis recommendsées) tête fraisée, Ø = 2,5 mm
Dimensions : • détecteur L x I x H •porte aimant Ø x H	• 64 x 29 x 6 mm • 20 x 6 mm
Poids (avec pile) 18 g
Grade de sécurité grade II suivant la norme EN 50131-2-6
Classe d'environnement classe II suivant la norme EN 50130-5
Taux moyen d'humidité	5 % à 75 % sans condensation 25°C
Courant moyen	<3 μA

\section*{Caracteristiques de détention}

Récapitulatif des distances d'ouverture et de fermetre entre le détecteur d'ouverture et l'aimant à partir desquelles le contact incorpore analyse le changement d'état de l'issue.

Support Axe x Axe y Axe z
Bois(+ ou -0,5 cm)	3 cm 3	cm 3 cm
Fer doux(+ ou -1 cm)	4 cm 4	cm 6 cm

DETECEUR D'OUVERTURE

Normes:EN50131-2-6

RTC 50131-2-6

EN 50131-6

NF EN 50130-4 et 5

MATÉRIELS DE SECURITÉ

ÉLECTRONIQUES

DETECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant referreriel de certification NF324-H58

MARQUE COMMERCIALE:

N° DE CERTIFICATION :

Hager

RLA010T / RLA017X

RLA010T / RLA017X : 2121300023

IP31 / IK04 classe II grade 2

Caracteristiques techniques Détecteur d'ouverture	RLA018X / RLA019X
Contact magnétique intégré 1
Usage interieur
Alimentation 2 piles alcalines LR03 - type C - seul bas 2,5 V
Autonomie 4 ans en usage courant
Liaisons radio TwinBand	®: • 433,050 - 434,790 MHz, 10 mW max, duty cycle : 10 % • 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %
Touche test alimentation
Voyant 1
Température de fonctionnement -10°C à +55 °C
Autoprotection ouverture / arrachement
Indices de protection mécanique IP31 / IK04
Fixation (vis recommandées) tête cylindrique, Ø = 3,5 mm (doit supporter 3 kg par vis)
Dimensions	108 x 26 x 30 mm
Poids	60 g
Grade de sécurité	grade II suivant la norme EN 50131-2-6
Classse d'environnement	classse II suivant la norme EN 50130-5
Taux moyen d'humidité	5 % à 75 % sans condensation 25°C
Courant moyen	5,5 μA

DETECTEUR D'OUVERTURE A CONTACT

Normes:EN50131-2-6

RTC 50131-2-6

EN 50131-6

NF EN 50130-4 ET 5

MATÉRIELS DE SECURITÉ ÉLECTRONIQUES

DETECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant referreriel de certification NF324-H58

Marque commerciale : Hager

Rérences produits : RLA018X / RLA019X

N° de certification: RLA018X / RLA019X : 2121300008

IP31 / IK04 classe II grade 2

Caracteristiques techniques Détecteur d'ouverture multicontact RLA004T
Contact magnétique intégré 1
Bornier de raccordement pour contact déporté 1
Nombre max. de contacts 5 déportés 5
Longueur maximale de la boucle de raccordement 10 m
Usage interieur
Alimentation 2 piles alcalines LR03 type C - seul bas 2,5 V
Autonomie 4 ans en usage courant
Liaisons radio TwinBand	°: • 433,050 - 434,790 MHz, 10 mW max, duty cycle : 10 % • 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %
Touche test alimentation
Voyant 1
Température de fonctionnement -10°C à +55 °C
Autoprotection • ouverture / arrachement	• à la coupure de boucle (si raccordement du contact déporté autoprotégé)
Indices de protection mécanique	IP31 / IK04
Fixation (vis recommandées)	tête cylindrique, Ø = 3,5 mm (doit supporter 3 kg par vis)
Dimensions	138 x 26 x 30 mm
Poids	70 g
Grade de sécurité	grade II suivant la norme EN 50131-2-6
Classe d'environnement	classe II suivant la norme EN 50130-5
Taux moyen d'humidité	5 % à 75 % sans condensation 25°C
Courant moyen	5,5 μA

DETECTEUR D'OUVERTURE A CONTACT

Références produits : RLA004T

N° de certification: 2121300008

IP31 / IK04 classe II grade 2

Caracteristiques techniques Détecteur de mouvement à images RLA008T
Détection infrarouge volumétrique, 12 m, 90°
Champ optique 12 m, 90°
Capacité de stockage les 10 dernières séquences de	10 s
Format du film par lecture de la carte micro SD dans un ordinateur (suite à une intrusion ou une demande de capture d'images)	• VGA couleur 640 x 480 • séquences d'images de 10 s avec 3 images/s
Format des images en MMS JPEG couleur 320 x 240	séquences de 5 images sur 10 s
Format du film en télésurveillance film de 10 s avec 1	image/s
Portée du flash jusqu'à 7 m à 0 lux
Type de fixation sur rotule
Usage interieur
Liaison radio • 433,050 - 434,790 MHz, 10 mW max,	Duty cycle : 10% • 868 - 870 MHz, 25 mW max, Duty cycle : 0,10 %, Rx : category 2
Alimentation 3 piles lithium LR06
Autonomie 4 ans pour 5 captures d'images sur intrusion par an + 10 demandes de séquence d'images par mois
Voyant 1
Température de fonctionnement -10°C à + 55°C
Autoprotection à l'ouverture
Taux moyen d'humidité	de 5 % à 75 % sans condensation à 25°C
Indices de protection mécanique	IP31 / IK04
Fixation (vis recommandées)	tête cylindrique, Ø = 3,5 mm (doit supporter 3 kg par vis)
Dimensions sans rotule (L x P x H)	66 x 64 x 130 mm
Poids	225 g (avec piles, rotule et embase)
Caracteristiques techniques Détecteur de mouvement extérieur anti-masque RLA009T
Principe de détction infrarouge passif
Couverture 4 à 12 m sur 90°
Plage de réglage de la zone de détction 180° (réglable par pas de 7,5°)
Hauteur de pose 0,9 m à 1,3 m
Usage extérieur
Alimentation 2 piles alcaline 1,5 V LR06 2 Ah
Autonomie 4 ans
Liaisons radio • 433,050 - 434,790 MHz, 10 mW max, Duty cycle : 10 % • 868 - 870 MHz, 25 mW max, Duty cycle : 0,10 % Rx : category 2
Fixation •murale
• sur poteau (accessoire poteau en option)
Température de fonctionnement - 20°C à + 55°C
Taux moyen d'humidité de 60 % à 100 %
Indices de protection mécanique IP54 / IK07 (sauf fenêtre de l'enveloppe)
Autoprotection à l'ouverture et à l'arrachement
Fonction anti-masque	protection 24 h/24 après 120 s d'occultation
Dimension (H x L x P)	211 x 108 x 121 mm
Poids	556 g (sans piles)
Accessoires	• 2 paires de caches d'occultation dont 1 lot supplémentaire de rechange • 2 lentilles de portée : 4 m et 12 m • 2 mousse adhéves d'étanchéité : mur plat, mur avec aspérités
Spécifications Détector de mouvement extérieur anti-masque à prise d'images RLA014X
Principe de détction infrarouge passif
Couverture 4 à 12 m sur 90°
Plage de réglage de la zone de détction	180° (réglable par pas de 7,5°)
Hauteur de pose 0,9 m à 1,3 m
Usage extérieur
Alimentation 2 piles lithium 1,5 V LR06 3,1	Ah
Autonomie	4 ans pour 5 captures d'images sur intrusion/an + 10 demandes de série d'images/mois
Format video du film • VGA couleur 640 x	480 encodée via codec H264 • Champ de vision H = 95° V = 70°
Liaisons radio • 433,050 - 434,790 MHz, 10 mW max, Duty cycle : 10% • 868 - 870 MHz, 25 mW max, Duty cycle : 0,10 % Rx : category 2
Fixation murale
Température de fonctionnement - 25°C à + 60°C
Taux moyen d'humidité de 60 % à 100 %
Indices de protection mécanique IP54 / IK07 (sauf fenêtre de l'enveloppe)
Autoprotection à l'ouverture et à l'arrangement
Fonction anti-masque	protection 24 h/24 après 60 s d'occultation
Dimension (H x L x P)	211 x 108 x 121 mm
Poids	556 g (sans piles)
Accessoires	• 2 paires de caches d'occultation dont 1 lot supplémentaire de rechange • 2 lentilles de portée : 4 m, 12 m • 2 mousse adhéves d'échéité : mur plat, mur avec aspérités
Caracteristiques techniques Télécommande RLF002X
Usage portable (telecommande livrée avec un cordon)
Alimentation 1 pile lithium manganèse 3 V type CR2430 - seul tension bas : 2,15 V - Type C
Autonomie 5 ans
Liaison radio bidirectionnelle TwinBand	®: - 433,05 - 434,790 MHz, 10 mW max, duty cycle : 10 %, Rx : category 2 - 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %, Rx : category 2
Température de fonctionnement - 10°C à + 55°C
Indices de protection mécanique IP32
Dimensions L x I x H 75 x 40 x 12 mm
Poids 30 g (avec pile)
Caracteristiques techniques Télécommande RLF003X
Touches de commande programmables oui
Usage portable
Alimentation 2 piles lithium manganèse 3 V type CR 2430 fournies (TBTS, SELV, ZLVS)
Autonomie 5 ans avec 8 commandes LS Radio et 10 commands Tebis KNX, par jour
Liaisons radio • LS Radio / 869 MHz / 200 m de portée en champ libre • Tebis KNX / 868,3 MHz (bidirectionnelle) / 100 m de portée en champ libre
Température de fonctionnement - 10°C à + 70°C
Température de stockage - 20°C à + 70°C
Indices de protection IP50
Dimensions L x I x H 83 x 46,5 x 15,8 mm
Poids 40 g (avec pile)
Puisance d'émission maximale 25mW
Rapport cyclique d'émission 1 %
Récepteur de catégorie 2
Caracteristiques techniques	Clavier interieur/extérieur à lecteur de badge RLF102F (non conforme à la NF EN 50131-1 et NF EN 50131-3)
Touches de commande 6 touches reprogrammables
Touches éclairées oui, dés l'appui sur une des touches du clavier
Codes d'accès • 1 code d'accès	• jusqu'à 8 codes secondaires
Lecteur de badge identification jusqu'à 24 badges
Synthèse vocale signalisation vocale de l'état du système, des alarmes, des issues et des anomalies
Voyant de signalisation voyant tricolore d'aide à l'utilisation et au paramétrage
Usage interieur / extérieur sous abri
Alimentation 4 piles alcalines 1,5 V LR03
Autonomie 4 ans en usage courant
Liaisons radio TwinBand	®: • 433,050 - 434,790 mHz, 10 mW max, Rx : category 2, duty cycle : 10% • 868 - 870 mHz, 25 mW max, Rx : category 2, duty cycle : 0,1 %
Température de fonctionnement - 25°C à + 70°C
Autoprotection • à l'ouverture	• à l'arrachement • à la recherche de code d'accès
Indices de protection mécanique IP53 / IK07
Dimensions 156 x 22 x 106 mm
Poids 250 g
Caracteristiques techniques Clavier vocal extérieur avec lecteur de badge RLF103F
Touches de commande touches de commande reprogrammables
Bouton poussoir poussoir sonnette : 1 touche reprogrammable (avec porte-étiquette de personnelisation)
Touches éclairées en fonction de la luminosité, dés l'appui sur une des touches ou le poussoir sonnette
Codes d'accès • 1 code d'accès principal • 8 codes d'accès secondaires
Lecteur de badge identification jusqu'à 24 badges
Synthèse vocale signalisation vocale : • de l'état du système • des alarmes • des issues • des anomalies
Voyant de signalisation	• voyant bicolore d'aide à l'utilisation et à la programmation •voyant blanc indiquant la zone de lecture du badge
Usage interieur / extérieur
Alimentation 3 piles alcalines LR6	-1,5 V - seuil bas 3,40 V
Autonomie	4 ans environ en usage courant (avec 2 commandes portail filaire par jour et 2 commandes gâche par jour 5 jours sur 7, si utilisation de la carte reliais)
Courant moyen consommé 30 μA
Taux moyen d'humidité	de 5 % à 75 % sans condensation à 25 °C pouvant varier dans l'année durant 30 jours entre 85 % et 95 %
Liaisons radio	TwinBand® : • 433.050 MHz - 434.790 MHz, 10 mW max, Duty cycle : 10% • 868 MHz - 870 MHz, 25 mW max, Duty cycle : 0,1 %, Rx : category 2
Température de fonctionnement	-25°C à +70°C
Autoprotection	• magnétique à l'ouverture • magnétique à l'arrachement • à la recherche de code d'accès
Indices de protection mécanique	IP54 / IK08
Dimensions (H x L x P)	200 x 106 x 32,4 mm
Poids	462 g (avec alimentation)
Carte relais 2 sorties	• 1 sortie RL1 pour commander l'entrée manuelle d'un système d'automatisation de portail filaire : sortie NO, contact sec libre de potentiel - pouvoir de coupure max. 24 V AC ou DC / 30 mA • 1 sortie RL2 pour commander une gâche ou une serrure électrique 12 V : sortie NO - Charge max. 12 V AC ou DC / 1A
Grade de sécurité	grade II suivant norme EN 50131-3
Classe d'environnement	Type A - classe IV suivant norme EN 50130-5
Caracteristiques techniques Sirène extérieure avec flash RLD004T
Puisance acoustique 103 (±2) dB à 1 m
Durée de sonnerie 20 s à 180 s
Modulation extérieure 1400 Hz - 1600 Hz
Modulation incendie 700/900 Hz, durée de la sonnerie : 5 mn
Report de signalisation des mises Marche/Arrêt sonore et lumineux
Flash pour alarmé lumineuse couleur orange
Durée flash 1 à 60 mn
Environnement extérieur/intérieur
Alimentation 4 piles alcalines LR20
Autonomie 4 ans en usage courant
Taux moyen d'humidité de 5 % à 75 % sans condensation à 25 °C pouvant varier dans l'année durant 30 jours entre 85 % et 95 %
Liaisons radio TwinBand	®: • 433.050 MHz - 434.790 MHz 10 mW max, Duty cycle : 10 % • 868 MHz - 870 MHz 25 mW max, Duty cycle : 0,1 % Rx : category 2
Supervision	• radio • piles • autoprotection
Température de fonctionnement	- 25°C à + 70°C
Autoprotection	• ouverture • arrachement
Indices de protection mécanique	IP54 / IK08
Fixation (vis recommanèées)	tête cylindrique, Ø = 4 mm (doit supporter 6 kg par vis)
Dimensions L x H x P	235 x 256 x 90 mm
Poids	2775 g (avec piles)

SIRENE FLASH EXTERIEURE

Normes: NF EN 50131-4 & RTC 50131-4

NF EN 50131-6 & RTC 50131-6

NF EN 50130-4 et 5

MATÉRIELS DE SECURITÉ ELECTRONIQUES

DETECTION D'INTRUSION

A2P

NF&A2P 2 Boucliers - Suivant refereintiel de certification NF324-H58

Marque commerciale : Hager

References produits : RLD004T

N° de certification : 3221300017

IP54 / IK08 classe IV grade 2

10. Configuration et utilisation du système Hager suivant exigences NF&A2P avec la centrale RLC001F

Programmation de la centrale

• La programmation du code d'accès principal, de la date et de l'heure est indispensable.

• Pour être en conformité avec les exigences et les niveaux d'accès de la norme EN 50131-3 :

• le code d'accès principal doit être utilisé pour autoriser l'accès aux différents modes de fonctionnement (INSTALLATION, ESSAIS, UTILISATION);

• le code d'accès secondaire est utilisé pour autoriser la mise en marche ou l'arrêt du système pour l'utilisation quotidien.

Mise en et hors service du système

- A partir du clavier de la centrale :

- A partir du clavier de commande extérieur :

Mise en et hors service d'un groupe ou des groupes du système à partir du clavier de la centrale

• Mise hors service d'un ou des groupes du système depuis le clavier de la centrale

• Mise en service d'un ou des groupes du système depuis le clavier de la centrale

Temps de sonnerie sirène de la centrale

Pour répondre aux exigences NF&A2P la durée de la sonnerie doit être comprise entre 90 et 180 s. Le temps de déclenchement de la sirène intégrée à la centrale est de 90 s en paramétrage d'usine.

Sonnerie sirène extérieure

• Déclenchement de la sirène extérieure (sonnerie en puissance de 90 s) RLD004T en cas de perturbation volontaire des liaisons radio.

Paramétrage ★★4 n^ de sirene ★ 27 ★1 ★

Prise en compte des autoprotections en mode installation actif

Paramétrage ★ 1 4 ★ 1 ★ ★

Autoprotection radio

Autoprotection radio active 24 h/24 - Signalisation vocale + mémorisation dans journal d'évenement

Paramétrage 27 2 2

Signalisation des anomalies radio

Signalisation vocale + transmission téléphonique d'une anomalie radio

Paramétrage 28 1

Signalisation des anomalies

Signalisation des anomalies par bip sonore

Paramétrage ★ 5 4 ★ 1 ★ ★

Inhibition produit

L'inhibition d'un produit correspond à l'isoation volontaire d'un organe du système Hager. Celui-ci n'est alors plus pris en compte/ géré par la centrale.

Blocage mise marche

Dans la configuration NF&A2P le forçage de la mise en marche du système n'est pas disponible à partir du clavier et de la centrale.

Ejection automatique d'un détector

L'éjection automatique d'un détector correspond dans le cadre de la certification NF&A2P à l'inhibition temporaire d'un organe du système Hager - Un tel état étant maintainu jusqu'à ce que le système d'alarme ou une partie de celui-ci soit mis hors surveillance - L'activation de cette fonction reste facultative.

Paramétrage 45 4

Réactivation système

Lorsque la fonction est active, il n'est plus possible demettre en marche le systeme s'il y a eu durant la derniere periode de marche, une alarme, une anomalie (radio, tension...) ou une alerte. La centrale enonce "bip, bip, bip, anomalie système". Il est alors nécessaire d'envoyer en local (en utilisant le clavier de la centrale) une commande de réactivation (code d'accès principal # 2 0 # # pour autoriser à nouveau la mise en marche du systeme.

Paramétrage 3 8 1

11. Avertissements

AVERTISSEMENTS

Suivez les precautions et instructions indiquées ci-dessous afin de garantir votre sécurité ainsi que celle de leur environnement et de prévenir vos apparèils de tout dommage évientuel.

• AVERTISSEMENT : l'équipment doit être raccordé sur une installation électrique respectant la normalisation en vigueur dans le pays (NFC 15-100 en France). Elle doit être équipée de protections contre les surintensités, les surtensions, les défauts à la terre.
• AVERTISSEMENT: ne pas installer l'équipement près d'une source de chaleur ou près d'une source d'humidité.
• ATTENTION : la prise d'alimentation sort de dispositif de sectionnement. Elle doit etre aisement accessible.
• AVERTISSEMENT: utiliser impératifement l'alimentation qui est fournie avec la centrale.
• AVERTISSEMENT : l'utilisation d'une batterie Lithium Polymère comportant des risques importants de deux pouvant causer des dommages sérieux aux biens et aux personnes, l'utiliseur s'engage a en accepter les risques et responsabilité. Le fabricant et le distributeur ne pouvant pas contrôler la bonne utilisation de la batterie (charge, décharge, stockage, etc.), ils ne pourront être tenus responsables des dégats causés aux personnes et aux biens.
• AVERTISSEMENT : le système d'ancrage (cheville) doit etre adapté au support sur lequel le produit est installé. Pour assurer la bonn fixation du produit, utilisez les vis fournies (si celles-ci sont fournies) ou les vis recommandees pour le produit dans le chapitre 9. Caracteristiques techniques.
• AVERTISSEMENT: - Avant toute intervention technique sur le produit, veuillez déconnecter la pile et/ou l'alimentation électrique du produit.
• Manipulez les composants avec soin lors de l'installation. Ne touche pas aux composants électriques.
• AVENTISSEMENT:
• Attention aux risques de brûture et aux risques chimiques lorsque vous changez la batterie ou la pile.
• Ne manipulez pas la batterie ou la pile sans protection si vous voyagez une fuite d'electrolyte ou si de la chaleur se dégage.

NOTE D'INFORMATION

Exclusion de responsabilité et réseaux de communication (indisponibilité) :

Hager ne saurait etre tenue pour responsable d'une utilisation du present materiel non conforme a I'bject du contrat.

Hager rappelle à l'utilisateur que ses systèmes fonctionnent grâce aux réseaux de télécommunication tels les réseaux téléphoniques commutés publics, les réseaux radio, GSM, IP, GPRS, WIFI, etc."

La gestion de ces reseaux de telecommunication n'etant pas assurer par Hager, elle-ci n'en a aucune maitrise et rappelle que leur disponibilité ne peut etre garantie par leur operateur.

Hager attire donc l'attention de l'utilisateur sur le fait qu'une indisponibilité qui apparaitait sur ces reseaux pourrait avoir comme conséquence une indisponibilité de ses propres systèmes.

Dans une telle situation, independante de sa volonté, Hager informe l'utiliser que ni sa responsabilité, ni celle du fabricant ne pourront etre engagees des conséquences dommageables qu'une telle situation pourrait entrainer.

Garantie

Les conditions d'application de la garantie contractuelle et du SAV sont décrites sur: www.hager.fr.

AVERTISSEMENT

La centrale-transmetteur peut compter, suivant sa referece, une interface de type GSM/GPRS a transmission d'images ou de films d'alarme qui peut acheminer ses apels à l'aide des reseaux cellulaires GSM bi-bande (1).

La norme GPRS (General Packet Radio System) est une évolution du standard GSM, permettant d'accelérer le transfert des données et la transmission des images et des films en provenance des détecteurs de mouvement à transmission d'images.

En conséquence, nous vous conseillons avant d'installer la centrale-transmetteur :

• besoinir le reseau cellulaire le plus appropri en fonction de la localisation geographique,

• souscriteAAParavantunabonnentaupresd'une societe de commercialisations et de services (Orange, SFR...).

En cas d'utilisation de cartes prépayées sur la centrale-transmetteur, nous vous conseillons d'activer la fonction "suivi crédit" pour sécuriser le fonctionnement de la centrale-transmetteur.

Un code personnel, appelé code PIN (2) lié à la carte SIM (3), est délivré lors de l'ouverture de la ligne et permet d'acceder au réseau.

Lors des programmations, en cas d'erreur de composition du code PIN à 3 reprises, la carte SIM de la centrale-transmetteur se bloque. Cette dernière se débloque à l'aide du code PUK (4).

(1) GSM bi-bande : Global System for Mobile communications, norme de transmission des télécommunicationss 900/1800 MHz.
(2) PIN : Personal Identification Number, code personnel autorisant l'utilisation de la carte SIM (3).
(3) SIM: Subscriber Identification Module, carte à puce rassemblant les informations liées au contrat d'abonnement.
(4) PUK: Personal Unlocking Key, fourni par l'opérateur en cas de besoin.

Toute utilise d'equipement n'avant pas eté prévu dans la notice est susceptible de presenter un danger.

Traitement des apparéls électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un SYSTÉME de collecte). Ce symbole, appose sur le produit ou sur son emballage, indique que ce produit ne doit pas être

traiter avec les déchets menagers. Il doit être remis à un point de collecte appropriée pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la sente humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez achété le produit.

Par la presente, Hager Security SAS déclare que les équipements radioélectriques, de la gamme Hager, sont conformes aux exigences de la directive RE-D 2014/53/EU.

Le texte complet de la déclaration UE de conformité pour chaque équipement radioélectrique est disponible à l'adresse internet: www.hager.fr.

Document non contractuel, soumis à modifications sans préavis.

:hager

Hager SAS

132 Boulevard d'Europe

BP 78
