RLA014X - Système d'alarme HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement extérieur anti-masque à prise d'images
Marque	Hager
Modèle	RLA014X
Dimensions (H x L x P)	211 x 108 x 121 mm
Poids (sans piles)	556 g
Alimentation	2 piles lithium 1,5 V LR06, 3,1 Ah
Autonomie	4 ans (pour 5 captures d'images sur intrusion/an + 10 demandes de séquence d'images/mois)
Principe de détection	Infrarouge passif

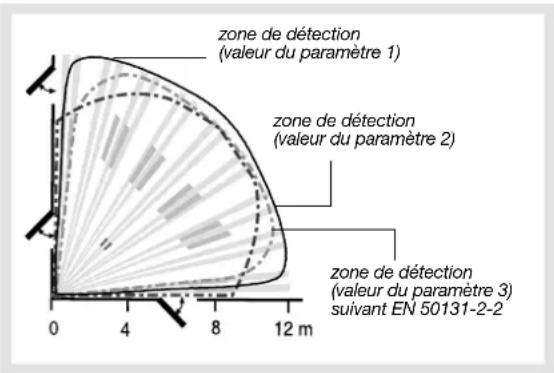

Couverture	4 à 12 m sur 90°
Plage de réglage de la zone de détection	180° (réglable par pas de 7,5°)
Hauteur de pose	0,9 m à 1,3 m
Usage	Extérieur
Température de fonctionnement	-25 °C à +60 °C
Taux d'humidité	60 % à 100 %
Indice de protection	IP54 / IK07 (sauf fenêtre de l'enveloppe)
Autoprotection	À l'ouverture et à l'arrachement
Fonction anti-masque	Protection 24 h/24 après 60 s d'occultation
Format vidéo	VGA couleur 640 x 480, codec H264
Champ de vision	H = 95°, V = 70°
Liaisons radio	433,050-434,790 MHz et 868-870 MHz
Fixation	Murale
Accessoires fournis	2 paires de caches d'occultation (dont 1 de rechange), 2 lentilles de portée (4 m et 12 m), 2 mousses adhésives d'étanchéité
Entretien	Vérifier périodiquement l'état des piles et nettoyer la fenêtre optique avec un chiffon doux
Sécurité	Autoprotection contre l'ouverture et l'arrachement, détection de masquage
Pièces détachées et réparabilité	Piles et accessoires (caches, lentilles) disponibles ; aucune pièce réparable par l'utilisateur
Informations générales	Conforme aux normes EN 50131-2-2 grade 2 ; classe d'environnement II

FOIRE AUX QUESTIONS - RLA014X HAGER

Comment installer le détecteur RLA014X ?

L'installation se fait via l'application Logisty Alma. Fixez le détecteur à une hauteur de 0,9 à 1,3 m sur un mur extérieur. Respectez la couverture de détection (max 12 m, angle 90°) et évitez les obstacles métalliques. Consultez la notice pour le paramétrage radio.

Quelle est l'autonomie des piles du RLA014X ?

L'autonomie est d'environ 4 ans avec 2 piles lithium LR06 (3,1 Ah) pour une utilisation typique (5 captures d'images sur intrusion par an + 10 demandes de séquence par mois).

Comment fonctionne la fonction anti-masque ?

La fonction anti-masque détecte toute occultation de la lentille pendant plus de 60 secondes. Elle déclenche alors une alarme 24h/24, même si le système est désactivé.

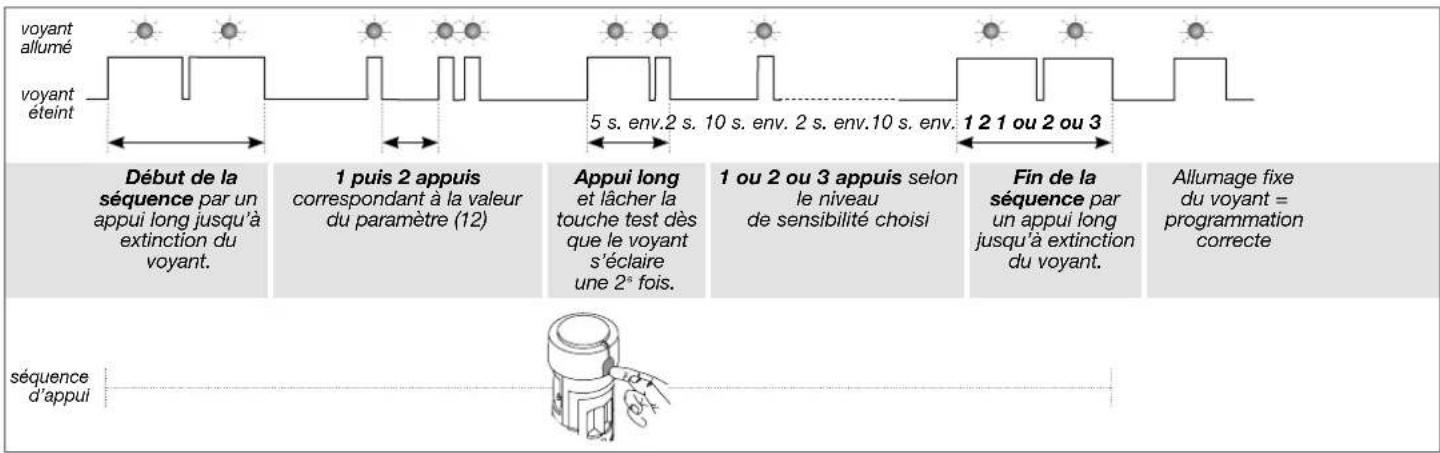

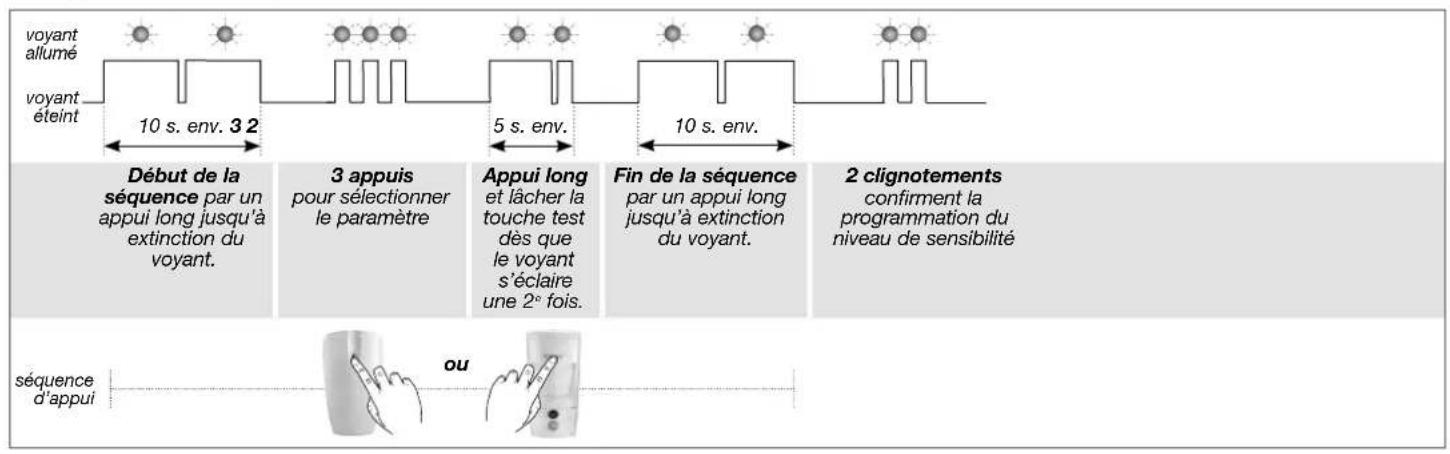

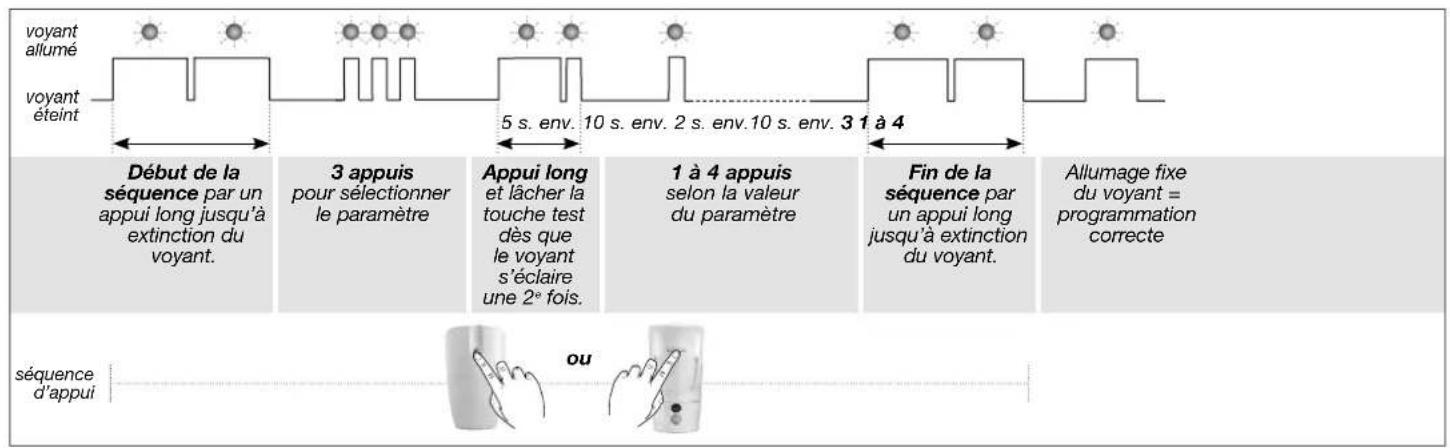

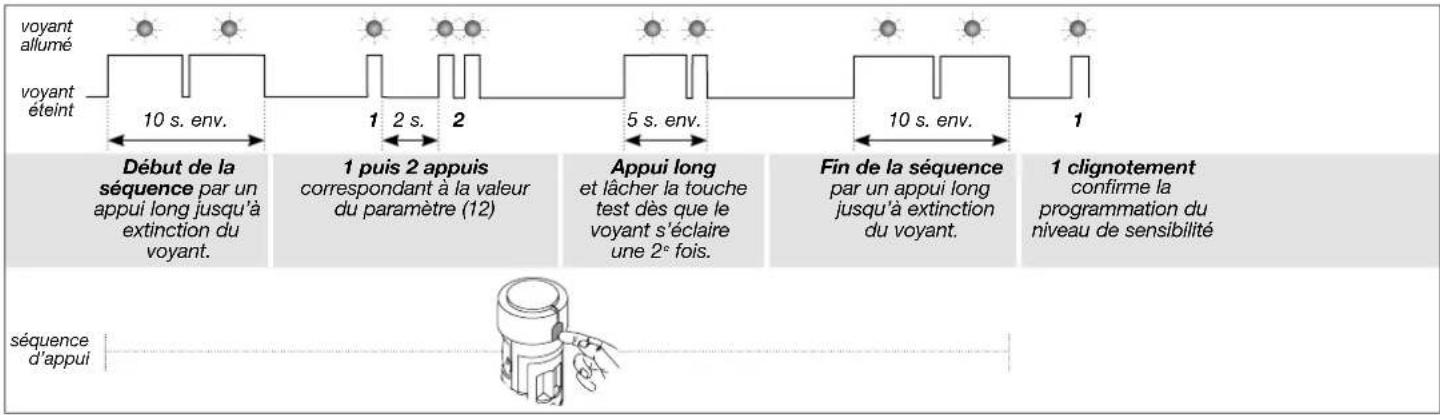

Peut-on régler la sensibilité du détecteur ?

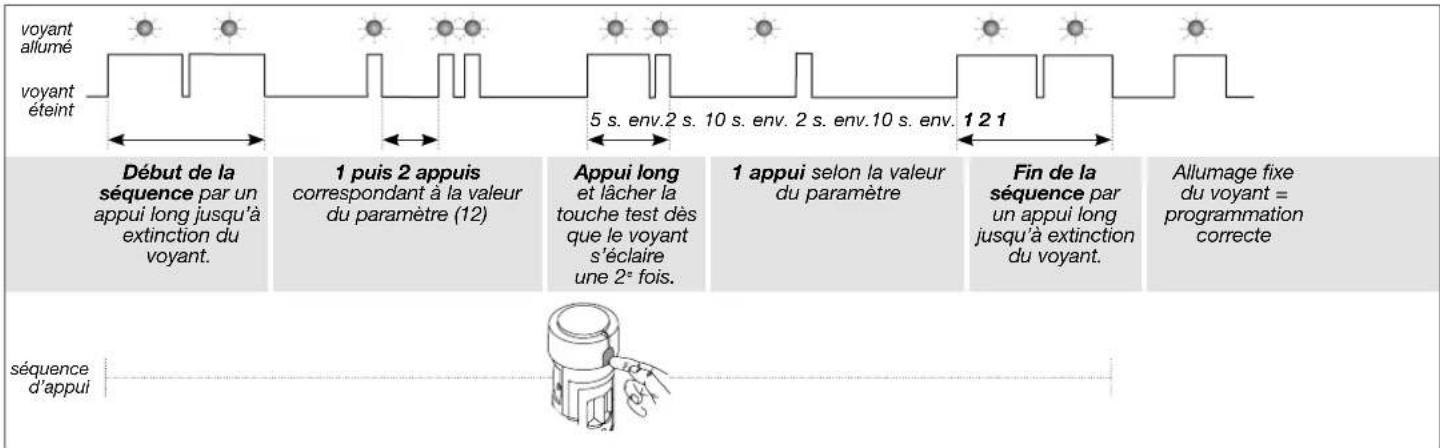

Oui, le paramètre 12 permet de régler la sensibilité sur 3 niveaux : Mini (1), Moyen (2, usine) ou Maxi (3). La programmation s'effectue via la touche test du détecteur.

Comment changer les piles du RLA014X ?

Ouvrez le boîtier du détecteur (après avoir désactivé l'autoprotection). Retirez les piles usagées et insérez deux piles neuves lithium LR06 1,5 V. Refermez soigneusement en respectant les joints d'étanchéité.

Le détecteur envoie-t-il des images en cas d'intrusion ?

Oui, le RLA014X capture une séquence vidéo VGA (640x480, codec H264) de 10 secondes lors d'une détection d'intrusion. Les images sont stockées sur une carte microSD et peuvent être consultées via l'application.

Quelle est la portée radio du RLA014X ?

La liaison radio utilise les bandes 433 MHz et 868 MHz. La portée est d'environ 100 m en champ libre, mais peut être réduite par les obstacles métalliques. Un relais radio peut être nécessaire.

Comment appairer le détecteur à la centrale ?

Dans l'application Logisty Alma, mettez la centrale en mode installation. Ensuite, actionnez la touche test du détecteur. La centrale confirme l'apprentissage par un message vocal.

Que faire en cas de déclenchement intempestif ?

Vérifiez l'absence d'animaux, de végétation en mouvement ou de sources de chaleur dans le champ de détection. Réduisez la sensibilité (paramètre 12) ou ajustez l'angle de détection (pas de 7,5°).

Le détecteur est-il adapté à une installation en extérieur ?

Oui, le RLA014X est conçu pour l'extérieur avec un indice IP54 (résistant aux intempéries) et une plage de température de -25°C à +60°C. Il supporte également une humidité élevée (60% à 100%).

MODE D'EMPLOI RLA014X HAGER

notice d'installation

Système d'alarme connecté

Sommaire

1. Présentation .... 3
2. Préparation....7
   2.1. Diagnostic du site avant installation.... 7
   2.2. Outillage nécessaire....8
3. Installer le système d'alarme 9
4. Fonctionnement.... 10
5. Faire un essai réel du système.... 14

6. Réaction et signalisation du système d'alarme.... 18

7. Programmation du système.... 22
   7.1. Programmation de la centrale.... 22
   7.2. Programmation des commandes .... 24
   7.3. Programmation des détecteurs de mouvement et d'ouverture ..... 37
   7.4. Programmation de la sirène extérieure RLD004T 49

8. Récapitulatif des paramètres de la centrale 51
9. Caractéristiques techniques 56
10. Configuration et utilisation du système Hager suivant exigences NF&A2P avec la centrale RLC001F.... 71
11. Avertissements 74

Recommendations

Tout accès aux zones internes, au-delà des zones décrites dans la présente notice sont à proscrire et annulent la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.

Description des symboles

CE	Le produit est conforme aux obligations fondamentales en matière de sécurité, d'hygiène et de protection de l'environnement
	Afin d'éviter toute atteinte à l'environnement et à la santé humaine, vous ne devez pas éliminer ce produit avec les déchets domestiques, merci de ne pas le jeter dans une poubelle ou dans les ordures ménagères. Il doit être remis à un point de collecte approprié pour le traitement, la valorisation, et le recyclage des déchets.
	Utilisation en intérieur uniquement.
	La notice doit absolument être consultée avant installation, utilisation et maintenance de l'équipement.
---	Symbole courant continu

Pour obtenir des conseils lors de l'installation ou avant tout retour de matériel, contactez l'assistance technique :

• par e-mail à : [e-mail]

- ou par téléphone au :

Une équipe de techniciens qualifiés vous indiquera la procédure à suivre.

www.hager.fr

1. Présentation

Vous venez d'acquérir un système d'alarme et nous vous en remercions.

Afin de réaliser l'installation dans les meilleures conditions, nous vous conseillons de lire les chapitres "Avertissement" et "Fonctionnement".

Ce système d'alarme doit être installé depuis l'application Logisty Alma.

Il faut créer pour l'utilisateur final un compte client myHager depuis l'application.

Après avoir réalisé l'installation, les utilisateurs devront installer à leur tour cette application afin de profiter pleinement de toutes les fonctions qu'offre le système d'alarme.

Si des claviers ou télécommandes sont enregistrés dans l'application, ces moyens permettront également d'utiliser le système d'alarme.

Installation
depuis l'application Logisty Alma

Installation terminée

Utilisation
depuis l'application Logisty Alma

Utilisation
depuis un moyen de commande

Les programmations dites optionnelles et les opérations de maintenance sont décrites dans la notice complète du système d'alarme Hager référencée 6LE004372A, disponible sur le site internet de hager (http://www.hager.fr).

PRODUITS À USAGE INTÉRIEUR

Centrale

Cœur du système d'alarme, la centrale est dotée d'un haut parleur qui confirme la prise en compte des commandes. Pour une réaction adaptée à chaque situation, le déclenchement du système est progressif.

Module de transmission GSM

Intégrable dans la centrale d'alarme, cette solution permet une alerte à distance, quelle que soit la configuration (télésurveillance ou appel de particulier).

Pilotez à distance

Un appareil électrique depuis une télécommande, l'application Logisty Alma ou un interrupteur

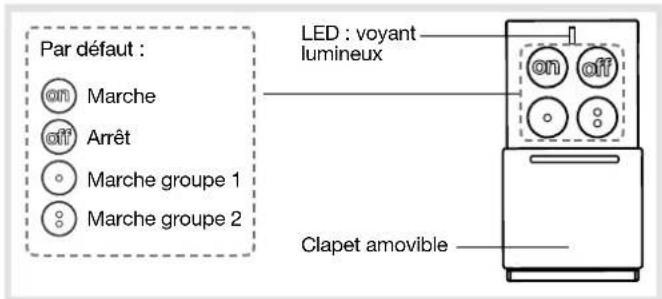

Télécommande

La télécommande permet de commander le système d'alarme et d'assurer la protection des personnes. Les 4 touches sont personnalisables afin d'adapter les commandes aux habitudes de l'utilisateur.

Caméra intérieure

Votre caméra vous permet de visualiser en direct ce qu'il se passe chez vous. Couplée à un détecteur, elle filme les images de l'intrusion pour effectuer une levée de doute.

Détecteur technique

Différents capteurs (panne congélateur, inondation, hors gel...) assurent la protection domestique du système.

Compatible animaux

Détecteur de mouvement à images

Lorsqu'il détecte un mouvement, le détecteur déclenche l'alerte et capture une séquence d'images.

Compatible animaux

Détecteur de mouvement Les détecteurs de mouvement sont utilisés pour la protection intérieure des pièces principales (salle à manger, chambre...). Le détecteur de mouvement spécial animaux domestiques distingue la présence d'un être humain de celle d'un animal domestique (chien, chat...). Détecteur d'ouverture Le détecteur d'ouverture protège les issues sensibles (porte d'entrée, fenêtre...). Détecteur de fumée / chaleur Les détecteurs de fumée ou de chaleur assurent 24 h/24 et quel que soit l'état du système la protection incendie des locaux protégés. En cas d'incendie, ils déclenchent tous les moyens d'alarme. Pilotez à distance Un automatisme de volets roulants ou un store électrique depuis une télécommande, l'application e-ONE ou un interrupteur Clavier de commande D'un confort et d'une grande facilité d'utilisation, ce clavier commande le système d'alarme. Il possède un lecteur de badge intégré et il est doté d'une synthèse vocale et d'un rétro-éclairage des touches de commande. Boîtier de connectivité IP Boîtier de connectivité IP permettant de paramétrer le système d'alarme et de piloter l'alarme à distance depuis l'application Logisty Alma et d'être alerté en temps réel.

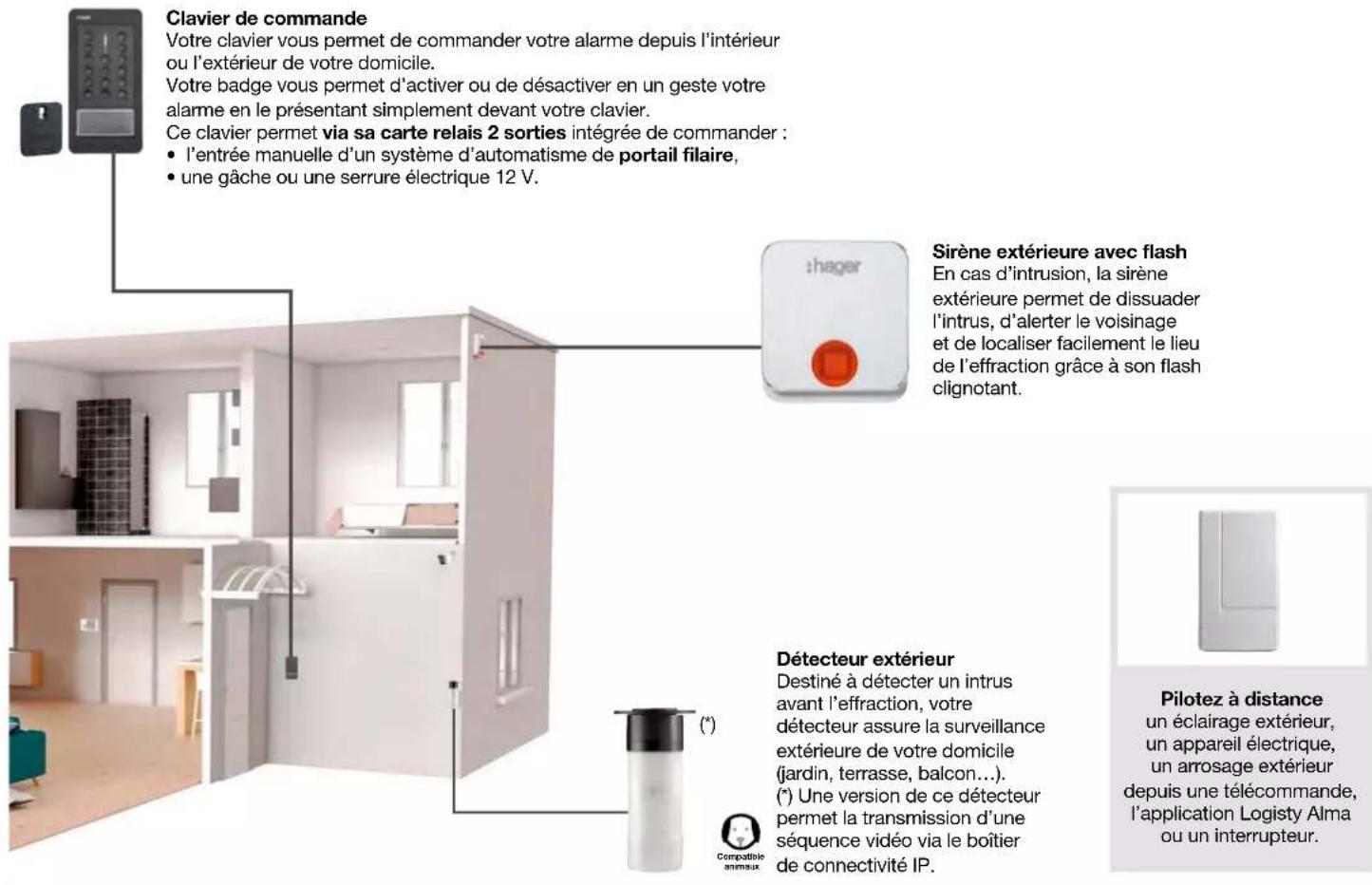

PRODUITS À USAGE EXTÉRIEUR

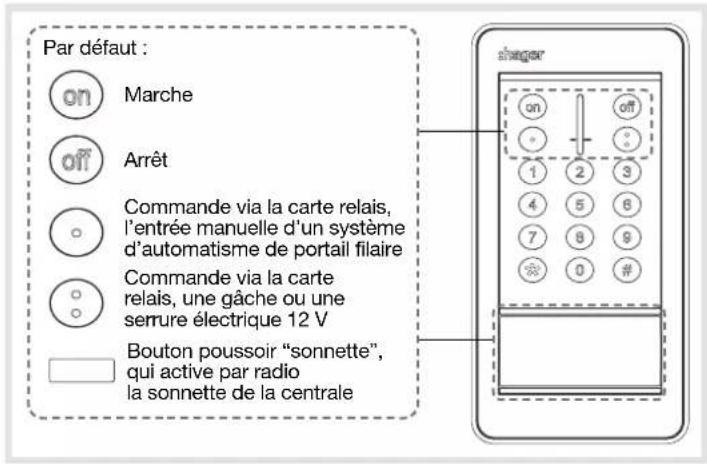

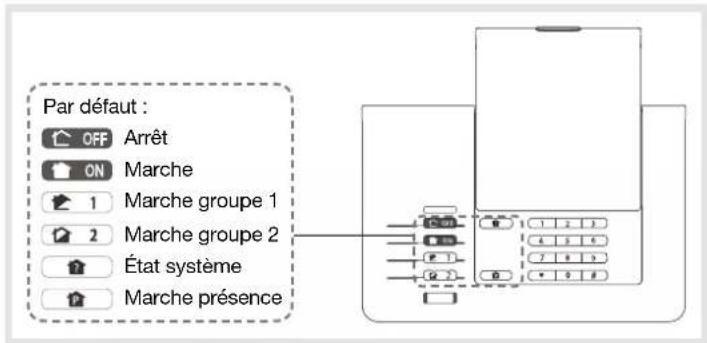

Clavier de commande Votre clavier vous permet de commander votre alarme depuis l'intérieur ou l'extérieur de votre domicile. Votre badge vous permet d'activer ou de désactiver en un geste votre alarme en le présentant simplement devant votre clavier. Ce clavier permet via sa carte relais 2 sorties intégrée de commander : • l'entrée manuelle d'un système d'automatisme de portail filaire, • une gâche ou une serrure électrique 12 V. Sirène extérieure avec flash En cas d'intrusion, la sirène extérieure permet de dissuader l'intrus, d'alerter le voisinage et de localiser facilement le lieu de l'effraction grâce à son flash clignotant. Détecteur extérieur Destiné à détecter un intrus avant l'effraction, votre détecteur assure la surveillance extérieure de votre domicile (jardin, terrasse, balcon...). (*) Une version de ce détecteur permet la transmission d'une séquence vidéo via le boîtier de connectivité IP. Pilotez à distance un éclairage extérieur, un appareil électrique, un arrosage extérieur depuis une télécommande, l'application Logisty Alma ou un interrupteur.

2. Préparation

2.1. Diagnostic du site avant installation

Avant de réaliser une installation et de déterminer l'emplacement de chaque produit, un diagnostic préalable du site sur le plan de la propagation des transmissions radio est nécessaire. Notamment, certains points spécifiques dont ceux liés à la typologie des locaux professionnels doivent être pris en compte avec soin :

• les distances ou surfaces à surveiller : généralement plus importantes dans des locaux à usage professionnels qu'à usage résidentiels,
• les matériaux utilisés : dans les murs et cloisons, des matériaux métalliques sont couramment employés,
• la modification de la configuration intérieure de l'habitation ou des locaux : ils peuvent être fréquemment modifiés (ajout de parois ou de mobiliers, stockage de matériaux...).

La gamme est spécialement étudiée pour répondre à tous ces cas de figure.

Néanmoins le choix de l'emplacement des produits est un facteur déterminant de la fiabilité de l'installation.

C'est pourquoi nous vous recommandons d'effectuer une étude approfondie du site en veillant tout particulièrement aux points suivants :

- Tout matériau métallique représente un obstacle à la bonne propagation des transmissions radio et est susceptible d'influencer considérablement la liaison entre 2 produits.

Ainsi les cas suivants doivent être évités :

• pose d'un produit au voisinage immédiat de matériaux métalliques, apparents ou cachés (parois en béton armé), etc.,
• paroi, rayonnage, châssis ou treillis métallique entre un produit et la centrale ou un relais radio,
• pose de la centrale ou d'un relais dans un local technique, au voisinage immédiat d'autres produits électriques ou informatiques.

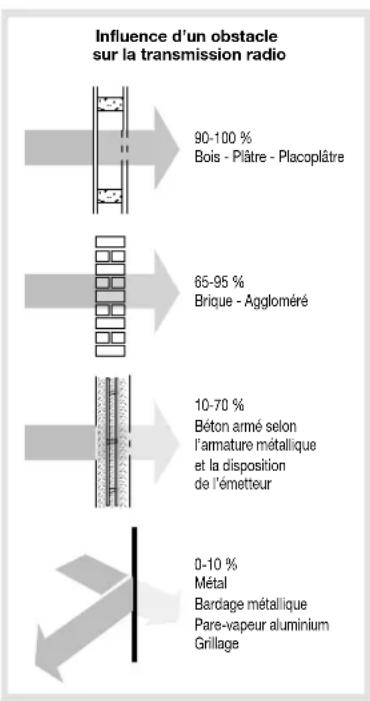

Influence d'un obstacle sur la transmission radio 90-100 % Bois - Plâtre - Placoplâtre 65-95 % Brique - Aggloméré 10-70 % Béton armé selon l'armature métallique et la disposition de l'émetteur 0-10 % Métal Bardage métallique Pare-vapeur aluminium Grillage

- Toute modification de la configuration intérieure ou de l'aménagement de l'habitation ou des locaux est susceptible d'influencer considérablement la propagation radio entre deux produits :

• réaménagement de locaux (ajout de paroi ou mobilier...),
• réorganisation d'un atelier ou d'un stock,
• zone de stockage à capacité variable (notamment matériaux métalliques),
• cloisons ou portes métalliques mobiles,
• stationnement de véhicules (véhicules de manutention, véhicules dans un garage).

2.2. Outillage nécessaire

∅ 6 mm

+ PH 0 / PZ 1 / PZ 2

① 2,5/3,5/4 mm

Le système d'ancrage (cheville) doit être adapté au support sur lequel le produit est installé. Pour assurer la bonne fixation du produit, utilisez les vis fournies (si celles-ci sont fournies) ou les vis recommandées pour le produit dans le chapitre 9. Caractéristiques techniques.

3. Installer le système d'alarme

1 Télécharger l'application Logisty Alma pour installer le système

Rechercher l'application "Logisty Alma".

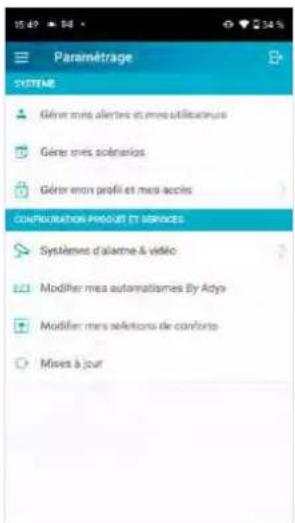

2 Laissez-vous guider par l'application Logisty Alma pour le paramétrage et l'installation des produits.

Logisty Alma Maison David validation LOGISTY ALMA PRINCE DE SYSTEMS VOTRE SY Box alerte et pi - Farmware Logit - Farmware Media - Farmware Media Centrale - Filmware Logit - Filmware Media Filmware Media Détecteur extér - Filmware Logit - Filmware Media RLAD14X - Filmware Logit - Filmware Media - Filmware Media

Paramétrage SYSTEME Gérer mes alertes et mes utilisées Gérer mes solérioros Gérer enon profil et mes accles COMPRÉORATION PRISQUET ET SERVICES Systèmes d'alarme & vidéo Modifier mes automatismes By Adys Modifier mes séfertons de conforto Mises à jour

Ne pas détacher les étiquettes des produits, les flashcodes présents sur les étiquettes sont nécessaires lors de l'enregistrement des produits dans l'application.

RLC001F 0000 A 210123456789A

RLC001F 0000 A 210123456789A

4. Fonctionnement

La centrale gère :

• la protection intrusion,
  • l'alerte autoprotection,
• l'anomalie de l'un des éléments du système.

La protection intrusion est assurée par des détecteurs d'intrusion préalablement appris à la centrale.

Le déclenchement des alarmes dépend de l'état du système et du type de détecteurs sollicités.

La centrale est auto protégée à l'ouverture et à l'arrachement.

En cas d'alarme, le transmetteur et les sirènes se déclenchent.

La centrale, qui peut commander 4 groupes de protection indépendants est équipée :

• d'un clavier de commande,
• d'une sirène,
• d'un haut-parleur de synthèse vocale.

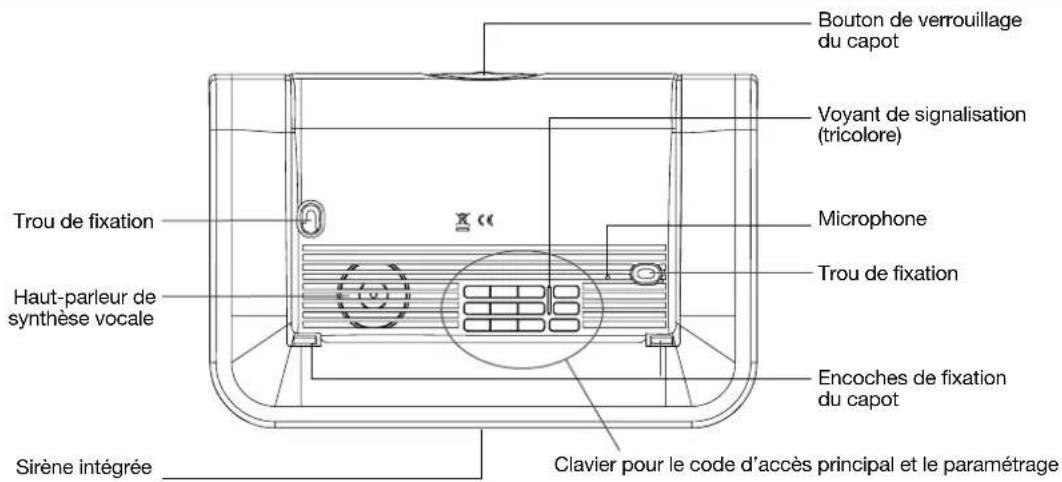

Vue de face

Bouton de verrouillage du capot Voyant de signalisation (tricolore) Trou de fixation Microphone Haut-parleur de synthèse vocale Trou de fixation Encoches de fixation du capot Sirène intégrée Clavier pour le code d'accès principal et le paramétrage

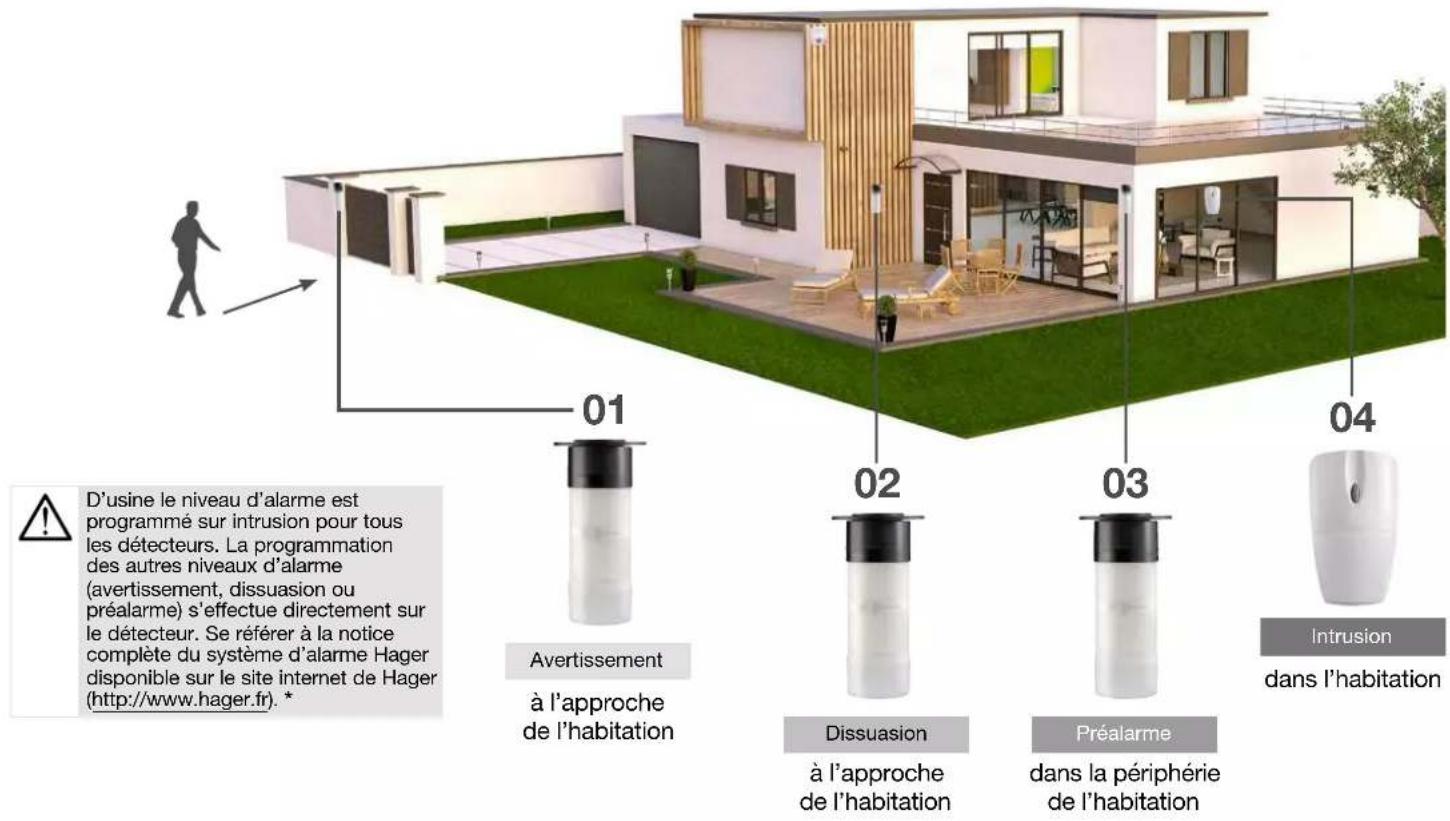

La centrale peut gérer jusqu'à 4 niveaux d'alarme proportionnelle à la progression de l'intrus : plus il progresse et persiste dans son effraction, plus les réactions du système sont élevées.

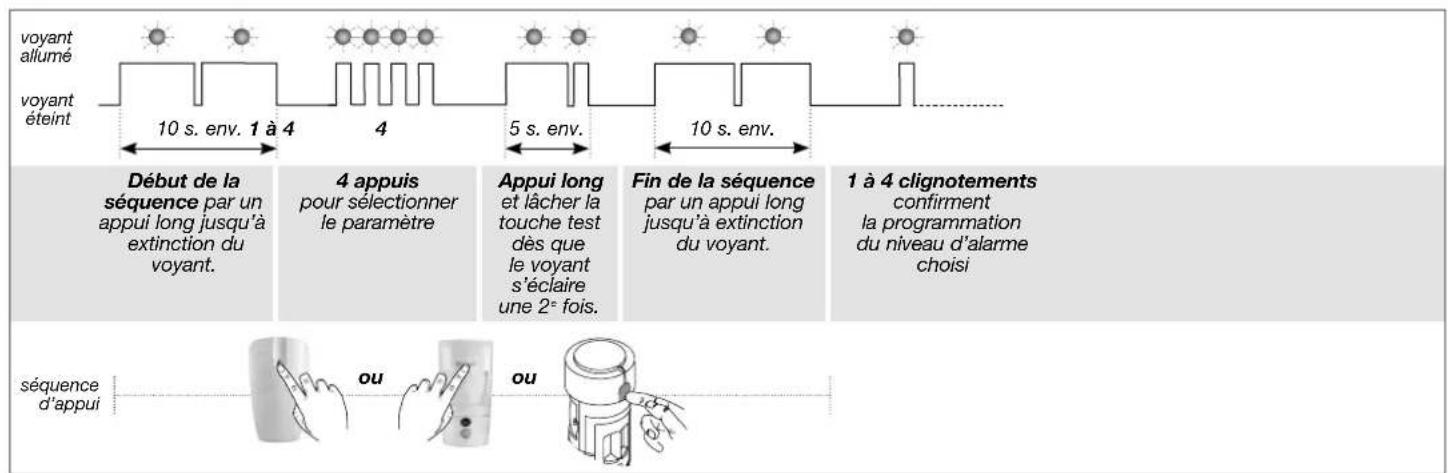

D'usine le niveau d'alarme est programmé sur intrusion pour tous les détecteurs. La programmation des autres niveaux d'alarme (avertissement, dissuasion ou préalarme) s'effectue directement sur le détecteur. Se référer à la notice complète du système d'alarme Hager disponible sur le site internet de Hager (http://www.hager.fr). * Avertissement à l'approche de l'habitation 02 03 04 Dissuasion à l'approche de l'habitation Préalarme dans la périphérie de l'habitation Intrusion dans l'habitation

* Une exception cependant, le détecteur de mouvement extérieur est programmé sur préalarme.

Evénement		Centrale			Module de transmission		Boîtier de connectivité IP		Sirène extérieure
		Réaction sonore	Mémoire d’alarme	Journal d’événements	Transmission		Transmission		Réaction sonore Flash
Protection INTRUSION	Avertissement	Bip bip bip...2 s	XXX						Bip bip bip...2 s	5 s
	Dissuasion	Bip bip bip...5 s	XXXX						Bip bip bip...5 s	5 s
	Préalarme	Sonnerie en puissance 15 s	XXXX						Bip bip bip...15 s	15 s
	Intrusion	Sonnerie en puissance 90 s	XXXX						Sonnerie en puissance 90 s	15 mn
	Intrusion confirmée*	Sonnerie en puissance 90 s	XXXX						Sonnerie en puissance 90 s	15 mn

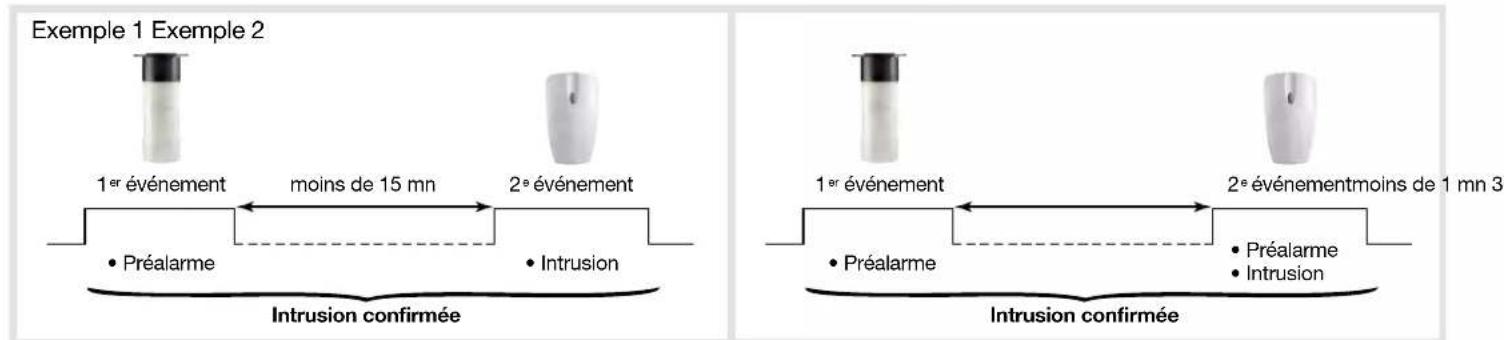

Exemple 1 Exemple 2 1er événement moins de 15 mn 2e événement • Préalarme • Intrusion Intrusion confirmée 1er événement 2e événementmoins de 1 mn 3 • Préalarme • Intrusion Intrusion confirmée

* Intrusion confirmée : la confirmation est validée à la suite de 2 événements consécutifs provenant de 2 détecteurs différents.

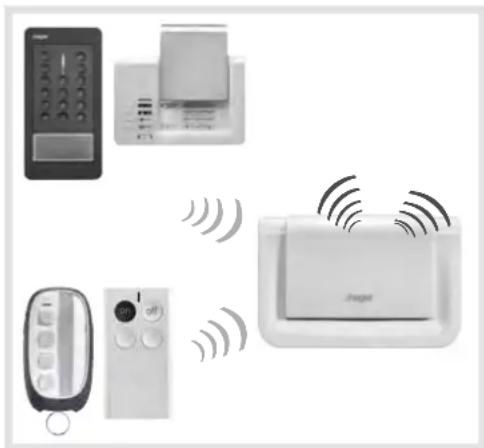

La protection des personnes

La protection des personnes est assurée par le clavier ou la télécommande qui permettent un déclenchement manuel des alarmes, notamment en cas de tentative d'agression.

Cette protection est active 24 h/24 quel que soit l'état de la protection intrusion.

Elle est déclenchée par la commande ALERTE : déclenchement général de tous les moyens d'alarme.

Ordre de traitement des événements du système par la centrale

La centrale d'alarme donne priorité aux événements dans l'ordre suivant :

• Alarme intrusion,
• Autoprotection,
• Anomalies (défaut tension, lien radio...),
• Commandes Arrêt/Marche.

5. Faire un essai réel du système

• Vous allez maintenant procéder à un essai réel de l'alarme. Cet essai provoque le déclenchement des sirènes.
• Nous vous recommandons de prévenir au préalable vos voisins et de ne pas laisser sonner les sirènes trop longtemps.
• La puissance sonore de la sirène peut occasionner des troubles d'audition. Nous vous recommandons de prendre les précautions nécessaires lors des essais et de vous équiper d'un casque de protection auditive.

1 Fermer les issues.

2 Mettre en marche le système soit avec :

- l'application

- la télécommande appuyer 1 seconde

- le code d'accès

- le badge

ON puis au clignotement du voyant plaquer le badge sur zone de lecture

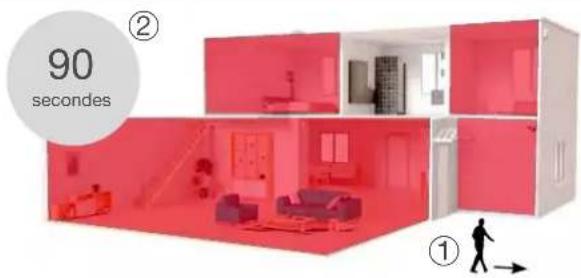

3 L'alarme confirme la prise en compte de l'ordre de mise en marche.

• Sortir des pièces protégées ①.
• Attendre sans personne à l'intérieur, la fin de la temporisation de sortie (90 secondes) ②.

Il est impératif de ne pas rester à l'intérieur de l'habitation ou devant les détecteurs de mouvement pendant l'attente des 90 s.

5

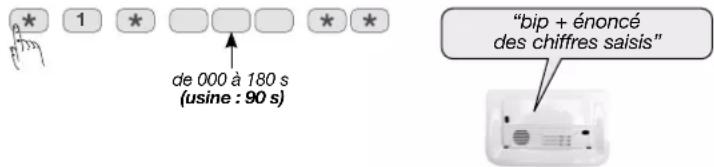

5 ... 90 secondes plus tard, fin de la temporisation de sortie. L'alarme confirme la protection totale de l'habitation.

L'alarme est active

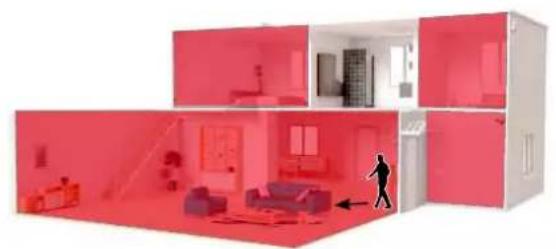

Entrer dans une pièce.

- protégée par un détecteur d'ouverture ou de mouvement à déclenchement immédiat : la centrale et la sirène extérieure sonnent immédiatement pendant 90 secondes,

OU

- protégée par un détecteur d'ouverture ou de mouvement à déclenchement temporisé : l'alarme vous prévient par un message "protection active" puis sonne 20 secondes après.

7

Sortir de l'habitation et laisser sonner pendant au moins 30 secondes.

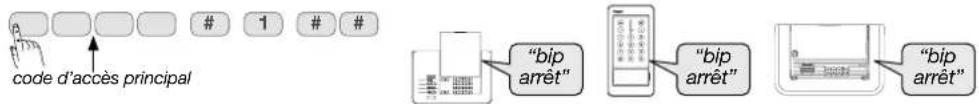

8 Mettre l'alarme à l'arrêt avec la télécommande, le clavier ou depuis le smartphone.

La centrale annonce :

"Bip, arrêt, le 15/1/2020 à 19 h 30, intrusion détecteur X"

9 Vérifier la notification sur le smartphone.

L'arrêt de l'alarme stoppe la transmission de l'alerte.

ALERTE

6. Réaction et signalisation du système d'alarme

Le système d'alarme basé autour de la centrale sirène permet d'assurer :

• la protection intrusion par des détecteurs d'intrusion,
• la protection des personnes 24 h/24 par un appareil de commande.

Réaction du système en configuration usine

Evénement		Centrale			Module de transmission	Boîtier de connectivité IP	Sirène extérieure
		Réaction sonore	Mémoire d'alarme	Journal d'événements	Transmission	Transmission	Réaction sonore Flash
Protection INTRUSION	Avertissement	Bip bip bip... 2 s	XXX				Bip bip bip... 2 s
	Dissuasion	Bip bip bip... 5 s	XXXX				Bip bip bip... 5 s
	Préalarme	Sonnerie en puissance 15 s	XXXX				Bip bip bip... 15 s
	Intrusion	Sonnerie en puissance 90 s	XXXX				Sonnerie en puissance 90 s
	Intrusion confirmée	Sonnerie en puissance 90 s	XXXX				Sonnerie en puissance 90 s
	Avertissement protection active	Acquit sonore + message vocal “Protection active”	- - - - -
	Marche présence	Bip bip bip bip + message vocal “Intrusion Détecteur X”	- - - - -

Evénement		Centrale			Module de transmission	Boîtier de connectivité IP	Sirène extérieure
		Réaction sonore	Mémoire d'alarme	Journal d'événements	Transmission	Transmission	Réaction sonore Flash
Protection des PERSONNES	Alerte	Sonnerie en puissance 90 s	XXXX				sonnerie en puissance 90 s	15 mn
	Alerte silencieuse	-XXXX--
	Arrêt sous contrainte	Acquit sonore + message vocal "bip, bip, arrêt"	XXXX--

Protection d'intrusion

Message vocal de la centrale		Evénements
	“Bip, date, heure, intrusion détecteur n°, groupe n°”	Intrusion dans une pièce protégée par un détecteur d'ouverture ou un détecteur de mouvement

Protection des personnes 24 h/24

Message vocal de la centrale		Evénements
	“Bip, date, heure, alerte commande n°”	Déclenchement d'une alerte par le clavier ou une touche spécifique de la télécommande

Protection contre le sabotage de l'alarme 24 h/24

Message vocal de la centrale Evénements
	“Bip, date, heure, autoprotection commande n°”	Tentative d'ouverture ou d'arrachement d'un clavier
	“Bip, date, heure, autoprotection centrale”	Tentative d'arrachement de la centrale
	“Bip, date, heure, autoprotection détecteur n°, groupe n°”	Tentative d'ouverture ou d'arrachement d'un détecteur
	“Bip, date, heure, autoprotection sirène”	Tentative d'arrachement de la sirène extérieure
	“Bip, date, heure, autoprotection radio”	Détection d'un brouillage radio

Signalisation du voyant tricolore de la centrale

Etat du voyant Signification
Rouge	fixe appui touche
	clignotements rapides permanents blocage	à la mise sous tension
	1 clignotement toutes les 5 s signalisation permanente du mode essai
	2 clignotements toutes les 10 s signalisation	permanente du mode installation
	3 clignotements rapides erreur
Vert	fixe pendant 10 s code d'accès valide
	fixe enregistrement du message vocal 10 s	maximum
Orange 1	clignotement toutes les 20 s	anomalie système (défaut tension, défaut de transmission téléphonique ou perte de la liaison radio d'un des produits) en mode d'utilisation et à l'arrêt

Fonctionnement et voyant de la box internet

A la mise sous tension, la couleur du voyant de la box indique l'état de la connexion :

Etat du boîtier de connectivité IP Etat du voyant
Mise sous tension
Produit alimenté et IP connecté
Mise à jour logicielle en cours (1)
Problème de connexion IP entre la box et le modem routeur ADSL (2)
La box est en attente de connexion avec le serveur à distance (3)

(1) Ne pas débrancher ou déconnecter le boîtier de connectivité IP.
(2) Vérifier le branchement de vos équipements, la disponibilité du réseau internet et assurez-vous d'avoir activé le mode Routeur du modem haut débit ainsi que l'option DHCP du mode Routeur.
(3) Attendre que le voyant bascule au vert fixe. Si cette anomalie se prolonge, contacter l'assistance technique.

7. Programmation du système

• Avant d'être programmé, la centrale doit obligatoirement être en mode installation
• Une programmation correcte est signalée par un BiP long.
• En cas d'erreur, le voyant rouge clignote à 3 reprises et le clavier émet 3 BiPs courts.

1 Mettre l'alarme en mode installation depuis l'application Logisty Alma.

2 Enlever le capot de la centrale.

7.1. Programmation de la centrale

7.1.1. Modification de la temporisation de sortie

La temporisation de sortie est le temps accordé pour quitter l'habitation sans déclencher le système d'alarme.

Pour modifier la temporisation de sortie, composer :

1 de 000 à 180 s (usine : 90 s) "bip + énoncé des chiffres saisis"

7.1.2. Modification de la temporisation d'entrée

Lors de l'entrée dans l'habitation, la temporisation d'entrée correspond au temps accordé pour arrêter le système depuis l'intérieur sans déclencher les moyens d'alarmes (arrêt par un clavier de commande placé à l'intérieur par exemple). Pour cela chaque détecteur peut être programmé à déclenchement temporisé.

Pour modifier la temporisation d'entrée, composer :

* 2 * de 00 à 90 s (usine : 20 s)

"bip + énoncé des chiffres saisis"

7.1.3. Retard de la sonnerie

Le déclenchement de la sirène intégrée à la centrale est immédiat mais il peut être retardé jusqu'à 1 minute.

Pour modifier le retard de sonnerie, composer :

3 de 00 à 60 s (usine : 0 s, immédiat)

"bip + énoncé des chiffres saisis"

7.1.4. Durée de la sonnerie sur intrusion

Suite à une intrusion, le temps de déclenchement de la sirène intégrée à la centrale est de 1 minute 30 en paramétrage d'usine (sauf en cas de Marche présence).

Pour modifier la durée de sonnerie, composer :

* 4 * □ □ * * de 20 à 180 s (usine : 90 s)

"bip + énoncé des chiffres saisis"

7.2. Programmation des commandes

La programmation de la télécommande ou du clavier permet de personnaliser les touches en fonction des habitudes.

1. Choisir la touche à personnaliser.
2. Choisir un n° de commande (2 ou 3 chiffres), dans le tableau ci-dessous, correspondant à la commande à paramétrer.

Désignation de la commande	N° de commande
Arrêt 21
Alerte 📄
Marche 23
Alerte silencieuse (1) 24
Alarme incendie 32
Marche Présence 33
Commande silencieuse 36
Arrêt signalisations (2) 37
Sonnette (3) 38
Etat système 129

Désignation de la commande	N° de commande
Arrêt Groupe 1 --- 131
Arrêt Groupe - 2 --- 133
Arrêt Groupe 1 2 --- 135
Arrêt Groupe --- 3 - 137
Arrêt Groupe 1 - 3 - 139
Arrêt Groupe - 2 3 - 141
Arrêt Groupe 1 2 3 - 143
Arrêt Groupe --- 4 145
Arrêt Groupe 1 --- 4 147
Arrêt Groupe - 2 - 4 149

Désignation de la commande	N° de commande
Arrêt Groupe 1 2 - 4	151
Arrêt Groupe -- 3 4 153
Arrêt Groupe 1 - 3 4	155
Arrêt Groupe - 2 3 4	157
Arrêt Groupe 1 2 3 4	159
Marche Groupe 1 ---	163
Marche Groupe - 2 --	165
Marche Groupe 1 2 --	167
Marche Groupe -- 3 -	169
Marche Groupe 1 - 3 -	171

Désignation de la commande	N° de commande
Marche Groupe - 2 3 -	173
Marche Groupe 1 2 3 -	175
Marche Groupe --- 4	177
Marche Groupe 1 - - 4	179
Marche Groupe - 2 - 4	181
Marche Groupe 1 2 - 4	183
Marche Groupe - - 3 4	185
Marche Groupe 1 - 3 4	187
Marche Groupe - 2 3 4	189
Marche Groupe 1 2 3 4	191

(1) Pas de réaction de la centrale, seule la transmission téléphonique se déclenche
(2) Permet d'arrêter les signalisations sur une alarme technique, une alerte ou une autoprotection sans changer l'état du système. Attention, les transmissions téléphoniques ne sont pas interrompues.
(3) Ding dong sur la centrale.

Pour répondre aux exigences NF&A2P, la fonction “Alerte” doit être disponible sur au moins un des organes de commande de l’installation.

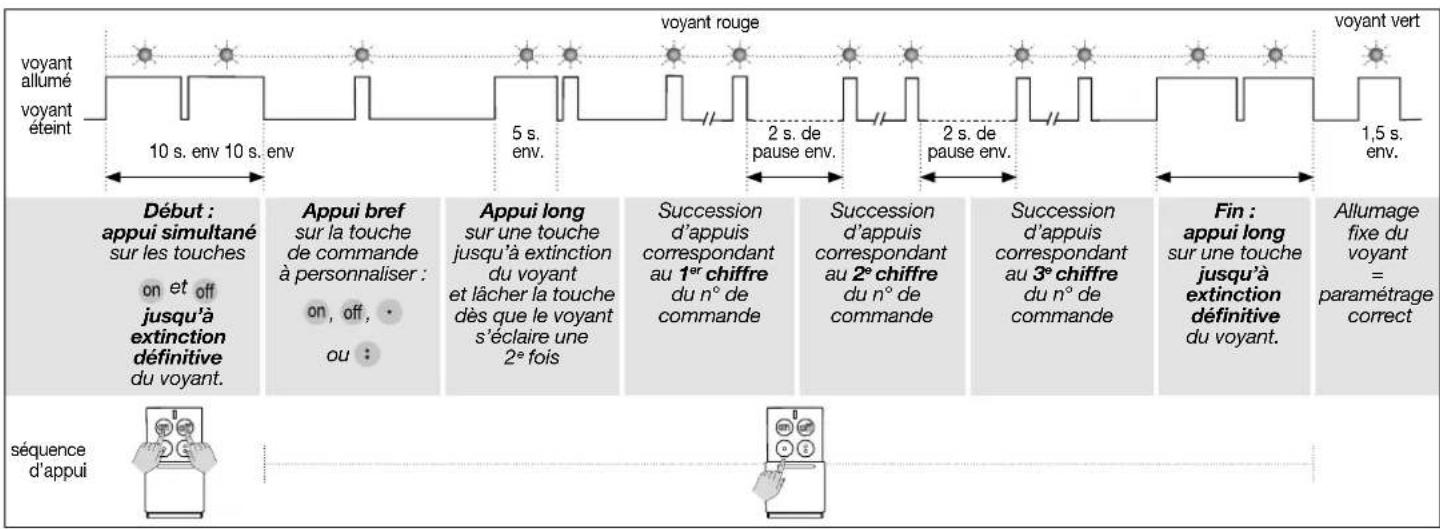

7.2.1. Paramétrer une touche de commande pour la RLF002X

Les 4 touches sont personnalisables afin d'adapter les commandes à votre choix (cf. tableau au chapitre 8. Paramétrage des commandes).

Pour personnaliser la touche de commande, réaliser la programmation selon la séquence ci-dessous :

Pour utiliser la commande "Alerte" ou "Alerte silencieuse", il faut maintenir l'appui sur la touche pendant 2 s afin de valider l'émission radio.

Par défaut : on Marche off Arrêt Marche groupe 1 Marche groupe 2 LED : voyant lumineux on off Clapet amovible

    I["Début : appui simultané sur les touches<br>on et off jusqu'à extinction définitive du voyant."] --> J["Appui bref sur la touche de commande à personnaliser : on, off, ou :"]
    J --> K["Appui long sur une touche jusqu'à extinction du voyant et lâcher la touche dès que le voyant s'éclaire une 2° fois"]
    K --> L["Succession d'appuis correspondant au 1er chiffre du n° de commande"]
    L --> M["Succession d'appuis correspondant au 2e chiffre du n° de commande"]
    M --> N["Succession d'appuis correspondant au 3e chiffre du n° de commande"]
    N --> O["Fin : appui long sur une touche jusqu'à extinction définitive du voyant."]
    O --> P["Allumage fixe du voyant = paramétrage correct"]

    Q["séquence d'appui"] --> R["End"]

3 clignotements successifs du voyant rouge en cours ou à la fin du paramétrage indique une erreur de programmation ; dans ce cas, recommencer la séquence depuis le début.

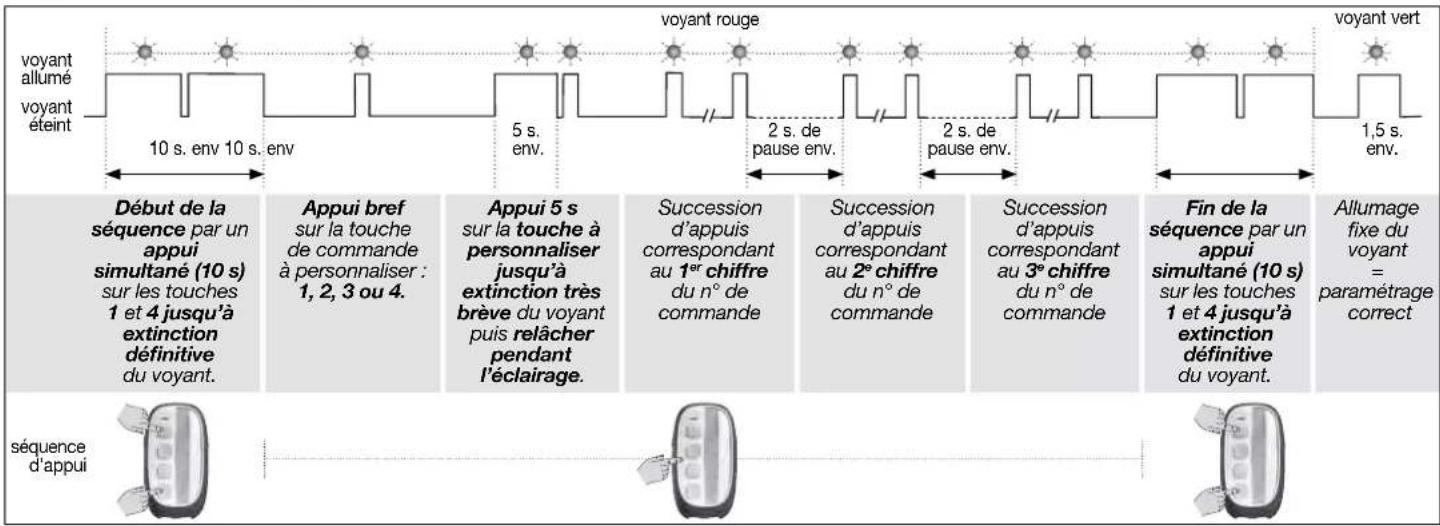

7.2.2. Paramétrer une touche de commande pour la RLF003X

Vérifier que la télécommande est apprise à la centrale par appui supérieur à 2 s sur un des deux boutons poussoirs latéraux. La LED doit rester éteinte ou s'éclairer en orange fixe pendant 2 s. Les 4 touches sont personnalisables afin d'adapter les commandes à votre choix (cf. tableau au chapitre 8. Paramétrage des commandes).

Pour personnaliser la touche de commande, réaliser la programmation selon la séquence ci-dessous :

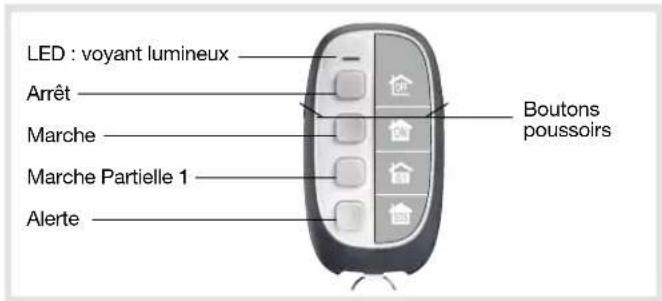

LED : voyant lumineux Arrêt Marche Marche Partielle 1 Alerte Boutons poussoirs

    G["Debut de la séquence par un appui simultané (10 s) sur les touches 1 et 4 jusqu'à extinction définitive du voyant."] --> H["Appui bref sur la touche de commande à personnaliser : 1, 2, 3 ou 4."]
    H --> I["Appui 5 s sur la touche à personnaliser jusqu'à extinction très brève du voyant puis relâcher pendant l'éclairage."]
    I --> J["Succession d'appuis correspondant au 1er chiffre du n° de commande"]
    J --> K["Succession d'appuis correspondant au 2e chiffre du n° de commande"]
    K --> L["Succession d'appuis correspondant au 3e chiffre du n° de commande"]
    L --> M["Fin de la séquence par un appui simultané (10 s) sur les touches 1 et 4 jusqu'à extinction définitive du voyant."]
    M --> N["Allumage fixe du voyant = paramétrage correct"]

3 clignotements successifs du voyant rouge en cours ou à la fin du paramétrage indique une erreur de programmation ; dans ce cas, recommencer la séquence depuis le début.

7.2.3. Programmation du clavier de commande RLF102F / RLF103F

- RLF102F

Les 6 touches de commande du clavier sont personnalisables afin d'adapter les commandes clavier à votre choix (cf. tableau au chapitre 8. Paramétrage des commandes).

En outre, la personnalisation permet le choix de l'accès (direct ou codé) aux commandes clavier.

Par défaut : OFF Arrêt ON Marche 1 Marche groupe 1 2 Marche groupe 2 État système Marche présence

- RLF103F

Les 5 touches de commande du clavier sont personnalisables afin d'adapter les commandes clavier à votre choix (cf. tableau au chapitre 8. Paramétrage des commandes).

En outre, la personnalisation permet le choix de l'accès (direct ou codé) aux commandes clavier.

Par défaut : on Marche off Arrêt Commande via la carte relais, l'entrée manuelle d'un système d'automatisme de portail filaire Commande via la carte relais, une gâche ou une serrure électrique 12 V Bouton poussoir "sonnette" qui active par radio la sonnette de la centrale

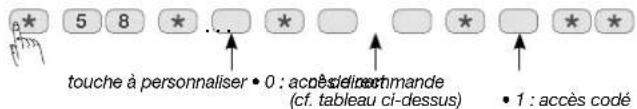

7.2.3.1. Personnaliser une touche du clavier de commande Pour personnaliser une touche, composer :

Pour des raisons de sécurité, les commandes de mise en marche / arrêt du système ne peuvent pas être programmées à accès direct.

* 5 8 * .* * □ * * * touche à personnaliser • 0 : accès defin enmande (cf. tableau ci-dessus) • 1 : accès codé

Exemple, pour personnaliser la touche ou en Arrêt groupe 1 à accès codé, composer :

* 5 8 * 131 * 1 * * ou ○

7.2.3.2. Programmation des badges

ACCÈS RESTREINT AUX COMMANDES

Les badges peuvent avoir indépendamment des accès limités à certaines touches de commande et à certains groupes. Seules les touches ou groupes sélectionnés lors de la programmation sont accessibles lors de l'utilisation du badge.

La vérification des restrictions programmées ne peut se faire que clavier en mode utilisation.

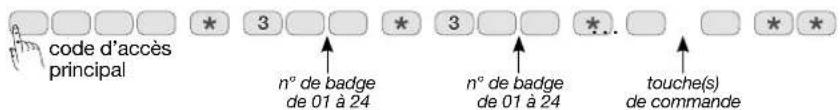

- Pour restreindre un badge à certaine(s) touche(s) de commande, composer :

code d'accès principal n° de badge de 01 à 24 n° de badge de 01 à 24 touche(s) de commande

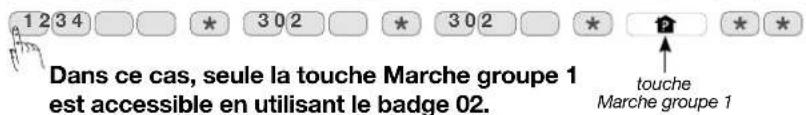

Exemple, pour restreindre le badge 02 à la touche Marche groupe 1, composer sur le clavier RLF102F :

Dans ce cas, seule la touche Marche groupe 1 est accessible en utilisant le badge 02.

Exemple, pour restreindre le badge 02 à la touche Commande automatisme, composer sur le clavier RLF103F :

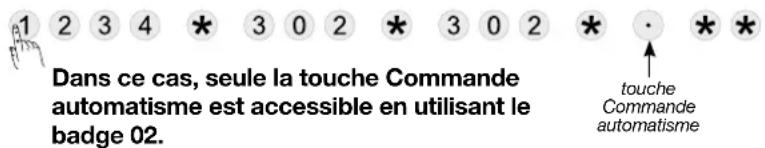

Dans ce cas, seule la touche Commande automatisme est accessible en utilisant le badge 02. touche Commande automatisme

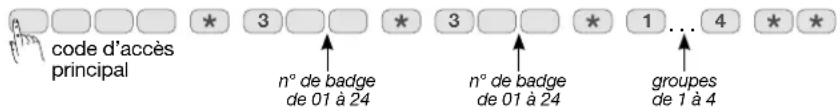

- Pour restreindre un badge à certain(s) groupe(s), composer :

code d'accès principal n° de badge de 01 à 24 n° de badge de 01 à 24 groupes de 1 à 4

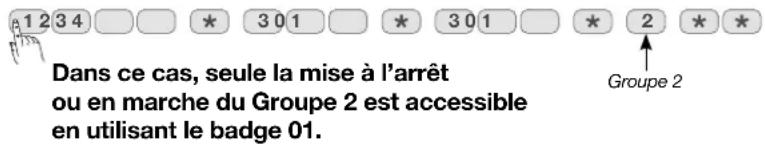

Exemple, pour restreindre le badge 01 au Groupe 2, composer

Dans ce cas, seule la mise à l'arrêt ou en marche du Groupe 2 est accessible en utilisant le badge 01.

- Annulation des restrictions pour un badge, composer :

code d'accès principal 3 3 0 n° de badge de 01 à 24 n° de badge de 01 à 24

Exemple, pour annuler les restrictions liées au badge 02, composer :

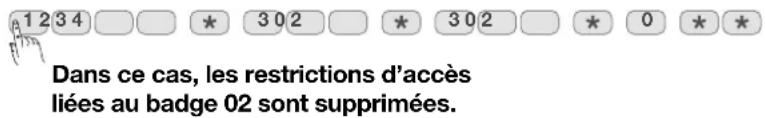

Dans ce cas, les restrictions d'accès liées au badge 02 sont supprimées.

• Pour restreindre un badge à certaines touches de commande et certains groupes de manière combiné sur le clavier RLF102F.
  Exemple, pour restreindre le badge 01 à la mise en Marche/Arrêt du groupe 1 et à la touche Marche groupe 2, composer :

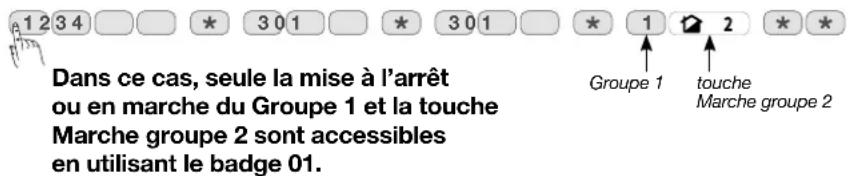

Dans ce cas, seule la mise à l'arrêt ou en marche du Groupe 1 et la touche Marche groupe 2 sont accessibles en utilisant le badge 01.

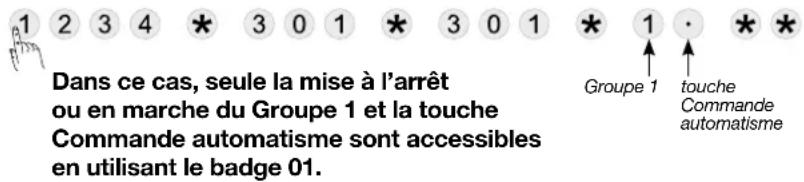

- Pour restreindre un badge à certaines touches de commande et certains groupes de manière combiné sur le clavier RLF103F. Exemple, pour restreindre le badge 01 à la mise en Marche/Arrêt du groupe 1 et à la touche Commande automatisme, composer :

Dans ce cas, seule la mise à l'arrêt ou en marche du Groupe 1 et la touche Commande automatisme sont accessibles en utilisant le badge 01.

INTERDICTION ET AUTORISATION D'UN BADGE

L'interdiction ou l'autorisation d'un badge peut s'effectuer dans les 3 modes de fonctionnement. Un badge enregistré est automatiquement autorisé.

Pour interdire ou autoriser un badge, composer :

code d'accès principal n° de badge de 01 à 24 0 : interdiction 1 : autorisation

Exemple, pour interdire le badge 1, composer :

7.2.3.3. Codes d'accès secondaires

ACCÈS RESTREINT AUX COMMANDES

Les codes d'accès secondaires peuvent avoir indépendamment des accès limités à certaines touches de commandes et à certains groupes. Seules les touches ou groupes sélectionnés lors de la programmation sont accessibles lors de l'utilisation du code d'accès secondaire.

La vérification des restrictions programmées ne peut se faire que clavier en mode utilisation.

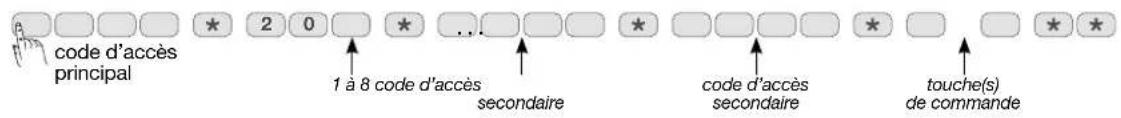

- Pour restreindre un code d'accès secondaire à certaine(s) touche(s) de commande, composer :

code d'accès principal 1 à 8 code d'accès secondaire code d'accès secondaire touche(s) de commande

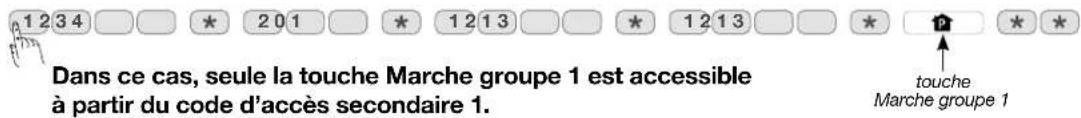

Exemple, pour restreindre le code d'accès secondaire 1 à la touche Marche groupe 1, composer sur le clavier RLF102F :

Dans ce cas, seule la touche Marche groupe 1 est accessible à partir du code d'accès secondaire 1. touche Marche groupe 1

Exemple, pour restreindre le code d'accès secondaire 1 à la touche Commande automatisme, composer sur le clavier RLF103F :

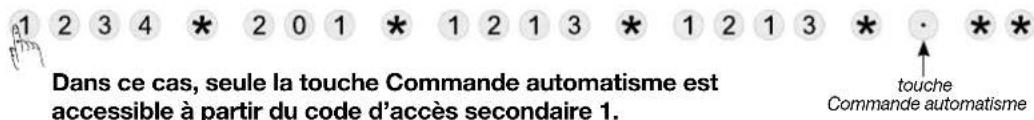

Dans ce cas, seule la touche Commande automatisme est accessible à partir du code d'accès secondaire 1. touche Commande automatisme

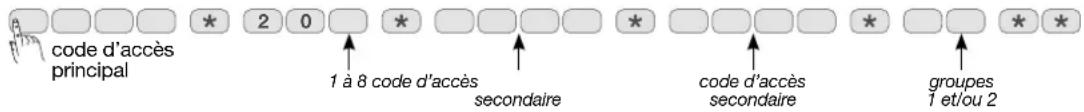

- Pour restreindre un code d'accès secondaire à certain(s) groupe(s), composer :

code d'accès principal * 2 0 * * 1 à 8 code d'accès secondaire * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

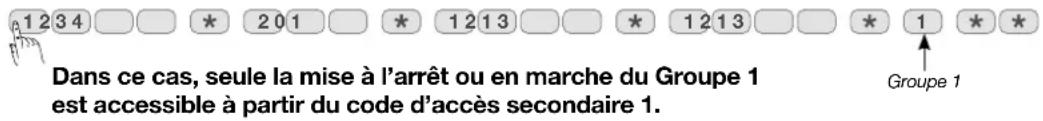

Exemple, pour restreindre le code d'accès secondaire 1 au Groupe 1, composer :

Dans ce cas, seule la mise à l'arrêt ou en marche du Groupe 1 est accessible à partir du code d'accès secondaire 1.

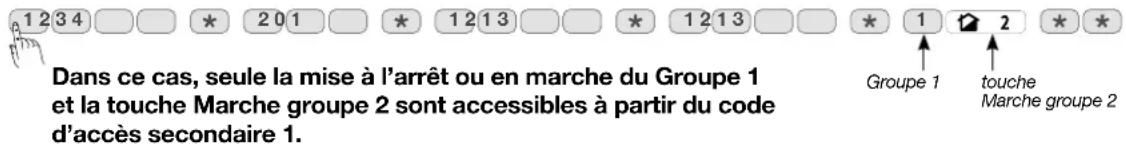

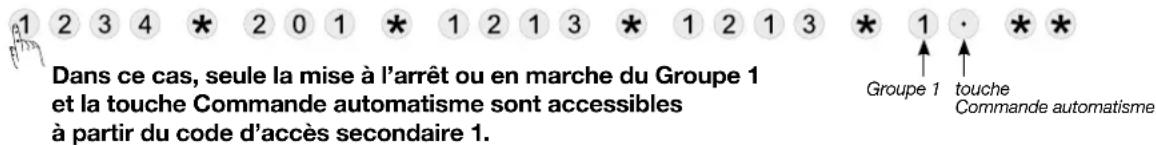

- Pour restreindre un code d'accès secondaire à certaines touches de commande et certains groupes de manière combinée Seules les touches et les groupes sélectionnés sont accessibles lors de la composition d'un code d'accès secondaire.

Exemple, pour restreindre le code d'accès secondaire 1 à la mise en Marche/Arrêt du Groupe 1 et à la touche Marche groupe 2, composer sur le clavier RLF102F :

1 2 3 4 * 2 0 1 * 1 2 1 3 * 1 2 1 3 * 1 Groupe 1 touche Marche groupe 2 Dans ce cas, seule la mise à l'arrêt ou en marche du Groupe 1 et la touche Marche groupe 2 sont accessibles à partir du code d'accès secondaire 1.

Exemple, pour restreindre le code d'accès secondaire 1 à la mise en Marche/Arrêt du Groupe 1 et à la touche Commande automatisme, composer sur le clavier RLF103F :

Dans ce cas, seule la mise à l'arrêt ou en marche du Groupe 1 et la touche Commande automatisme sont accessibles à partir du code d'accès secondaire 1.

INTERDICTION ET AUTORISATION D'UN CODE D'ACCÈS SECONDAIRE

L'interdiction ou l'autorisation d'un code d'accès secondaire peut s'effectuer dans les 3 modes de fonctionnement. Un code d'accès secondaire programmé est automatiquement autorisé. Pour interdire ou autoriser un code d'accès secondaire, composer :

code d'accès principal * 2 0 1 à 8 • 0 : interdiction • 1 : autorisation

Exemple, pour interdire le code d'accès secondaire 1, composer :

7.2.3.4. En cas de perte du code d'accès principal du clavier radio

Pour reprogrammer le nouveau code d'accès principal du clavier, il faut :

A. PASSER LE SYSTÈME EN MODE INSTALLATION DEPUIS L'APPLICATION LOGISTY ALMA
B. REPROGRAMMER LE NOUVEAU CODE D'ACCÈS PRINCIPAL DU CLAVIER

- Ouvrir le clavier (l'autoprotection doit être "relâchée") :

- RLF102F

1

actionnant l'ergot de verrouillage.

Desserrer les 2 vis.Démonter le clapet

3

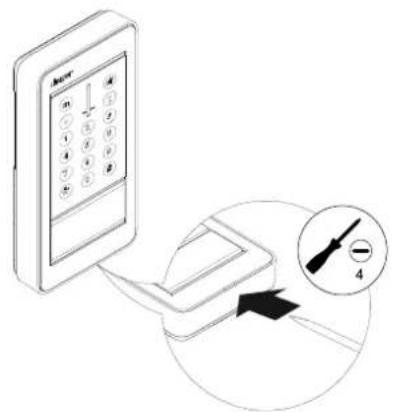

Retourner le clavier. Introduire un tournevis plat dans chaque encoche puis faire une rotation.

4

Dégager le socle de fixation.

12 Déclipser la plaque décorative à l'aide d'un tournevis plat.

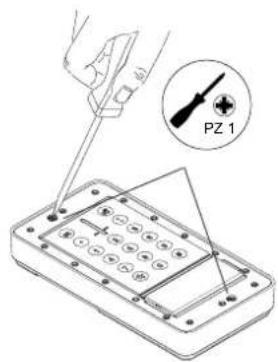

Desserrer les 2 vis "imperdable" du clavier (les vis ne peuvent pas être retirées entièrement).

PZ 1

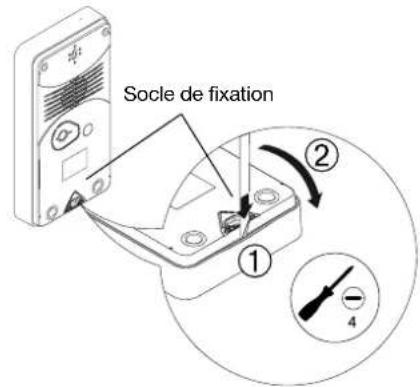

① Introduire, sur 2 mm, un tournevis plat entre la face avant et le socle de fixation. ② Faire levier pour débloquer le socle.

Socie de fixation ① ② 4

-Composer sur le clavier * 196 * * * , le clavier bip, le voyant s'allume en vert.
- Passer le clavier en mode installation en composant 0000 # 3 # # .
- Réapprendre le clavier à la centrale :

Appui sur puis du clavier de la centrale

10 s max.
Appui maintenu sur "OFF" du clavier extérieur jusqu'à la réponse de la centrale

La centrale confirme par un message vocal l'apprentissage du clavier

Le clavier confirme son apprentissage par un bip long

- Reprogrammer un nouveau code d'accès principal :

Certaines séquences trop simples sont interdites, par exemple : 0000, 1111, 2222, 3333, 4444, 1234, 9876...

La modification du code d'accès principal peut s'effectuer dans les 3 modes de fonctionnement : mode installation, ou mode essai, ou mode utilisation.

- Pour modifier le code d'accès principal, consulter au préalable les trois exemples ci-dessous, puis composer :

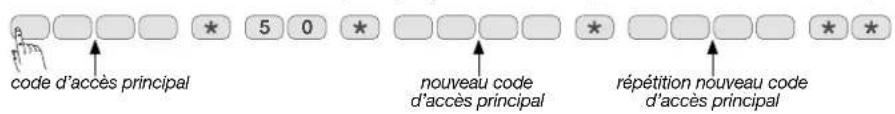

code d'accès principal 5 0 nouveau code d'accès principal répétition nouveau code d'accès principal

- Exemple 1 : vous n'avez pas modifié le nombre de chiffres des codes d'accès (4 en configuration usine). Pour remplacer le code d'accès principal usine "0000" par un nouveau code "1234", composer :

- Exemple 2 : vous avez modifié le nombre de chiffres des codes d'accès à 6.

Pour remplacer le code d'accès principal usine "000000" par un nouveau code "123456", composer :

- Exemple 3 :

Pour remplacer le code d'accès principal "7879" par un nouveau code "1004", composer :

- Refermer le clavier et repasser le système en mode utilisation en composant :

code d'accès principal "bip arrêt" "bip arrêt" "bip arrêt"

7.3. Programmation des détecteurs de mouvement et d'ouverture

7.3.1. Sensibilité de détection pour le détecteur de mouvement RLA001Tdu système

La programmation du détecteur doit être réalisée boîtier ouvert uniquement.

En paramétrage d'usine, la sensibilité de détection est standard, il vous est possible de modifier cette programmation selon le tableau ci-dessous.

N° du paramètre	Valeur du paramètre	Caractéristiques
1 1 sensibilité forte
		2 sensibilité standard (usine)
		3 sensibilité max. conforme EN 50131-2-2 Grade 2

Configuration produits suivant exigences certifiées

Le détecteur de mouvement infrarouge a obtenu la certification aux marques NF&A2P conformément aux exigences de la norme EN50131-2-2 grade 2. Pour respecter les exigences de configuration du produit, il est indispensable lors de la phase d'installation de s'assurer que le paramètre 1 est configuré sur 3.

zone de détection (valeur du paramètre 1) zone de détection (valeur du paramètre 2) zone de détection (valeur du paramètre 3) suivant EN 50131-2-2

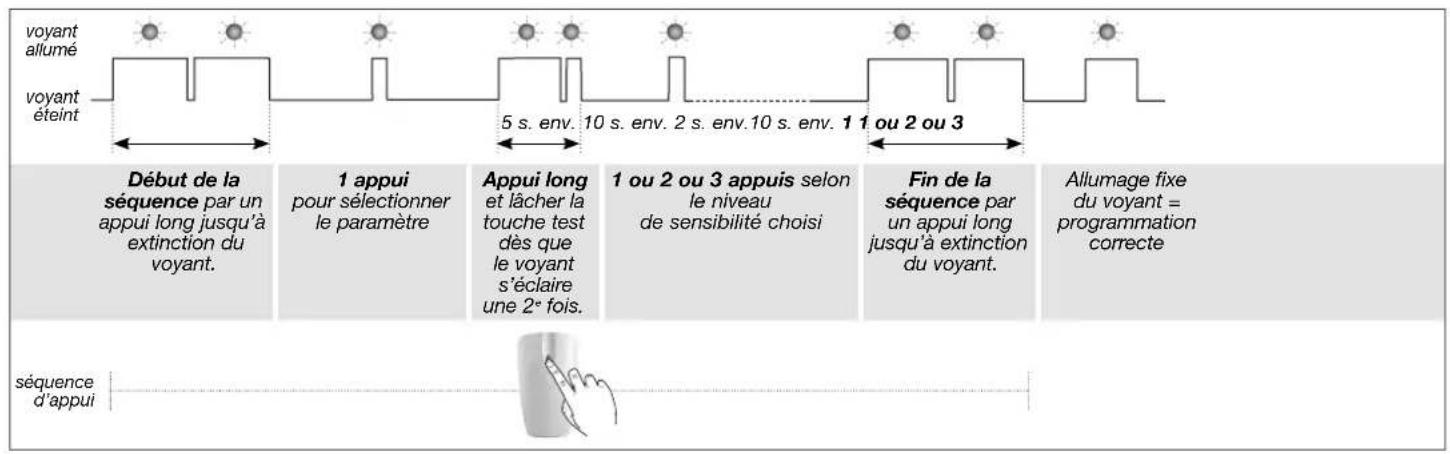

Séquence de programmation

7.3.2. Sensibilité de détection pour les détecteurs de mouvement spécial animaux RLA142T / RLA008T

La programmation du détecteur doit être réalisée boîtier ouvert uniquement.

Réglage du niveau de sensibilité

N° du paramètre Valeur du paramètre Caractéristiques
3 1 Niveau 1 : sensibilité standard (usine)
	2 Niveau 2 : sensibilité moyenne
	3 Niveau 3 : sensibilité forte
	4 Niveau 4 : sensibilité maxi

Dans la majorité des cas, le niveau 1 (réglage usine) et le respect des règles de pose permettent de protéger efficacement la pièce tout en évitant les déclenchements dus aux animaux domestiques.

Toutefois, selon l'animal domestique et la configuration de la pièce, il est possible de modifier le niveau de sensibilité du détecteur, pour ajuster les zones de détection et de non détection de l'animal domestique.

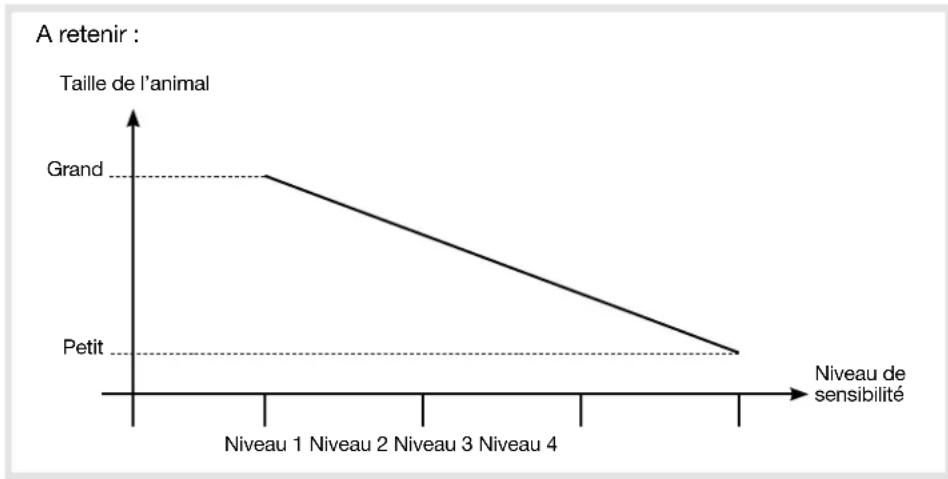

Plus l'animal domestique est petit, plus il est possible d'augmenter le niveau de sensibilité.

Si vous désirez modifier le niveau de sensibilité, réaliser la séquence suivante :


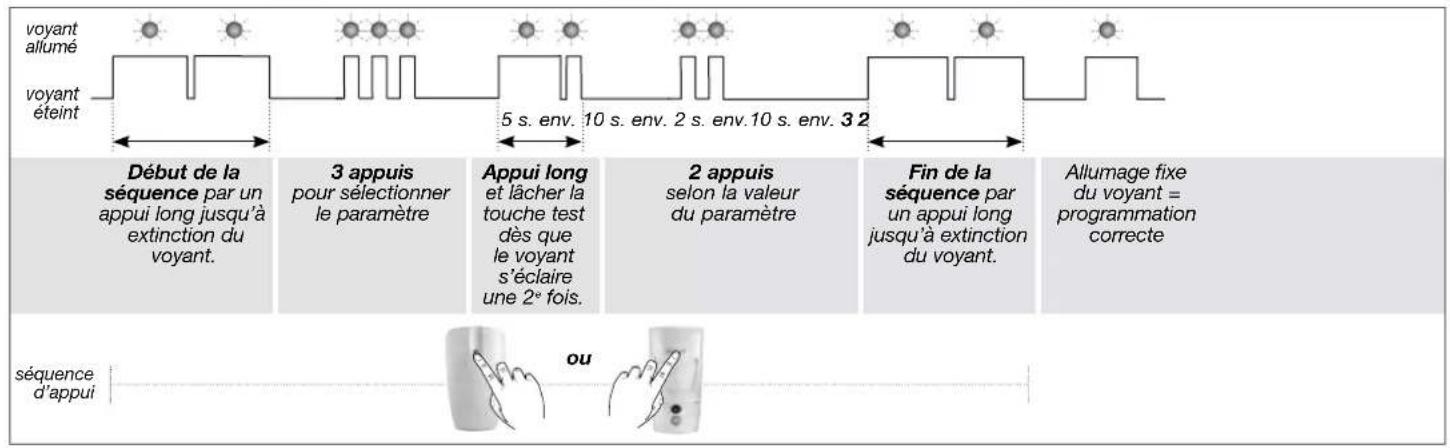

Exemple : réglage pour un niveau de sensibilité moyenne : numéro du paramètre 3, valeur du paramètre 2.

Vérification : la vérification du niveau de sensibilité moyen s'effectue en sélectionnant le n° de paramètre et en contrôlant le nombre de clignotements correspondants.

voyANT allumé voyANT éteint 10 s. env. 3 2 5 s. env. 10 s. env. Début de la séquence par un appui long jusqu'à extinction du voyant. 3 appuis pour sélectionner le paramètre Appui long et lâcher la touche test dès que le voyant s'éclaire une 2° fois. Fin de la séquence par un appui long jusqu'à extinction du voyant. 2 clignotements confirment la programmation du niveau de sensibilité séquence d'appui ou

7.3.3. Sensibilité de détection pour les détecteurs de mouvement extérieur RLA009T / RLA014X

Le paramétrage manuel est possible si le module est hors de son enveloppe.

Dans la majorité des cas, le niveau moyen (usine) et le respect des règles de pose permettent de protéger efficacement la pièce tout en évitant les déclenchements dus aux animaux domestiques.

Réglage du niveau de sensibilité

N° du paramètre Valeur du paramètre Caractéristiques
12 1 Mini
	2 Moyen (usine)
	3 Maxi

Si vous désirez modifier le niveau de sensibilité, réaliser la séquence suivante :

Exemple : réglage pour un niveau de sensibilité mini : numéro du paramètre 12, valeur du paramètre 1.

Vérification : la vérification du niveau de sensibilité mini s'effectue en sélectionnant le n° de paramètre et en contrôlant le nombre de clignotements correspondants.

    H["début de la séquence par un appui long jusqu'à extinction du voyant."] --> I["1 puis 2 appuis correspondant à la valeur du paramètre (12)"]
    I --> J["Appui long et lâcher la touche test dès que le voyant s'éclaire une 2° fois."]
    J --> K["Fin de la séquence par un appui long jusqu'à extinction du voyant."]
    K --> L["1 clignotement confirme la programmation du niveau de sensibilité"]

    M["séquence d'appui"] --> N["End"]

7.3.4. Programmation du niveau d'alarme des détecteurs de mouvement RLA001T / RLA142T / RLA008T / RLA009T / RLA014X

La programmation du détecteur doit être réalisée boîtier ouvert uniquement (RLA001T, RLA142T, RLA008T) ou hors de son enveloppe (RLA009T, RLA014X).

En paramétrage d'usine, le niveau d'alarme est paramétré en intrusion, il vous est possible de modifier cette programmation selon le tableau ci-dessous.

N° du paramètre Valeur du paramètre Caractéristiques
4 1 intrusion (usine pour RLA001T, RLA008T et RLA142T)
	2 préalarme
	3 dissuasion (usine pour RLA009T et RLA014X)
	4 avertissement

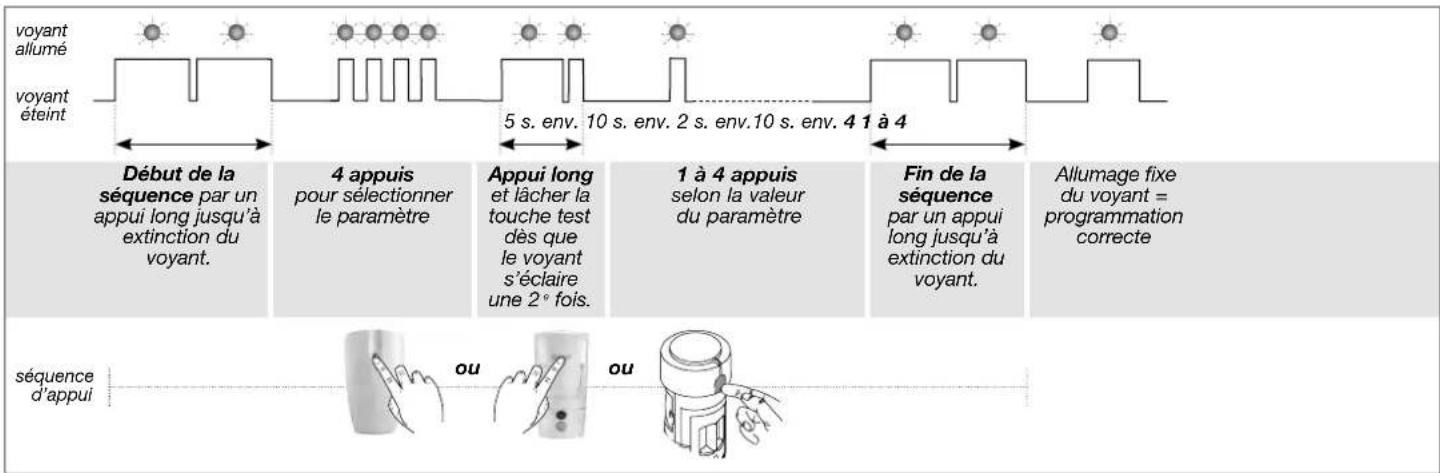

Séquence de programmation

Si vous désirez modifier le niveau d'alarme, réaliser la séquence suivante :

voyANT allumé voyANT éteint 5 s. env. 10 s. env. 2 s. env. 10 s. env. 4 1 à 4 Début de la séquence par un appui long jusqu'à extinction du voyant. 4 appuis pour sélectionner le paramètre Appui long et lâcher la touche test dès que le voyant s'éclaire une 2° fois. 1 à 4 appuis selon la valeur du paramètre Fin de la séquence par un appui long jusqu'à extinction du voyant. Allumage fixe du voyant = programmation correcte séquence d'appui ou ou

Vérification : la vérification du niveau d'alarme s'effectue en sélectionnant le n° de paramètre et en contrôlant le nombre de clignotements correspondants.

voyANT allumé voyANT éteint 10 s. env. 1 à 4 4 5 s. env. 10 s. env. Début de la séquence par un appui long jusqu'à extinction du voyant. 4 appuis pour sélectionner le paramètre Appui long et lâcher la touche test dès que le voyant s'éclaire une 2° fois. Fin de la séquence par un appui long jusqu'à extinction du voyant. 1 à 4 clignotements confirment la programmation du niveau d'alarme choisi séquence d'appui ou ou

7.3.5. Programmation du niveau d'alarme des détecteurs d'ouverture RLA010T / RLA017X / RLA018X / RLA019X / RLA004T

La programmation du détecteur doit être réalisée boîtier ouvert uniquement.

En paramétrage d'usine, le niveau d'alarme est paramétré en intrusion, il vous est possible de modifier cette programmation selon le tableau ci-dessous.

	Désignation du contact	N° du paramètre	Niveau d’alarme Valeur du paramètre
Détecteur d’ouverture RLA010T / RLA017X / RLA018X / RLA019XDétecteur d’ouverture multicontact RLA004T	intégré 4	intrusion (usine) 1
			préalarme 2
			dissuasion 3
			avertissement 4
Détecteur d’ouverture multicontact RLA004T	déporté	5	intrusion (usine)
			préalarme 2
			dissuasion 3
			avertissement 4

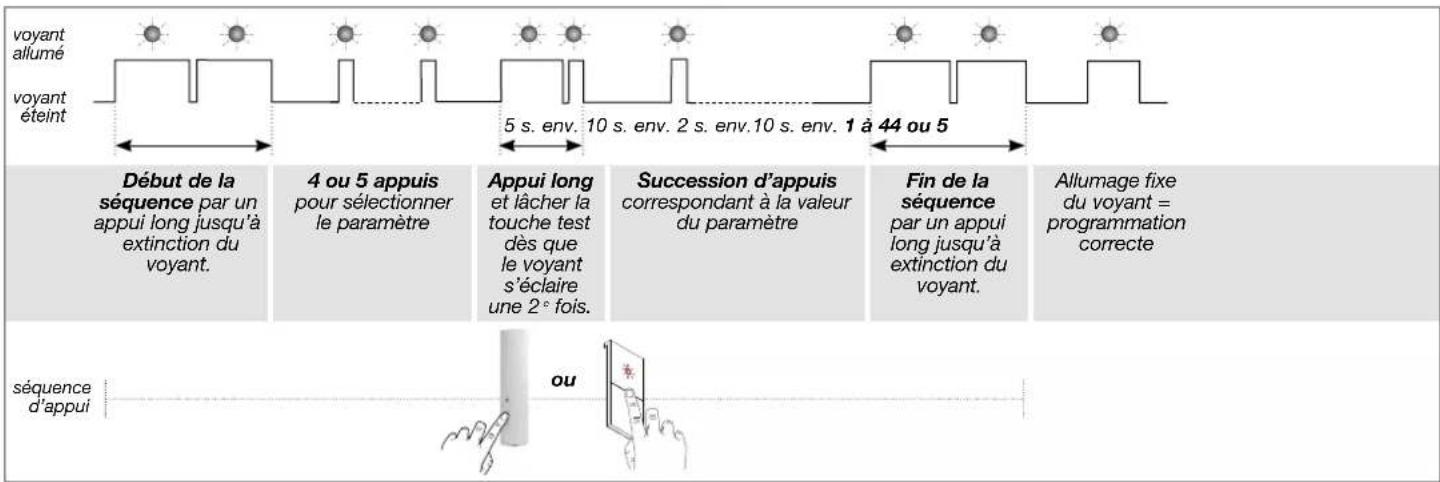

Séquence de programmation

Si vous désirez modifier le niveau d'alarme, réaliser la séquence suivante :


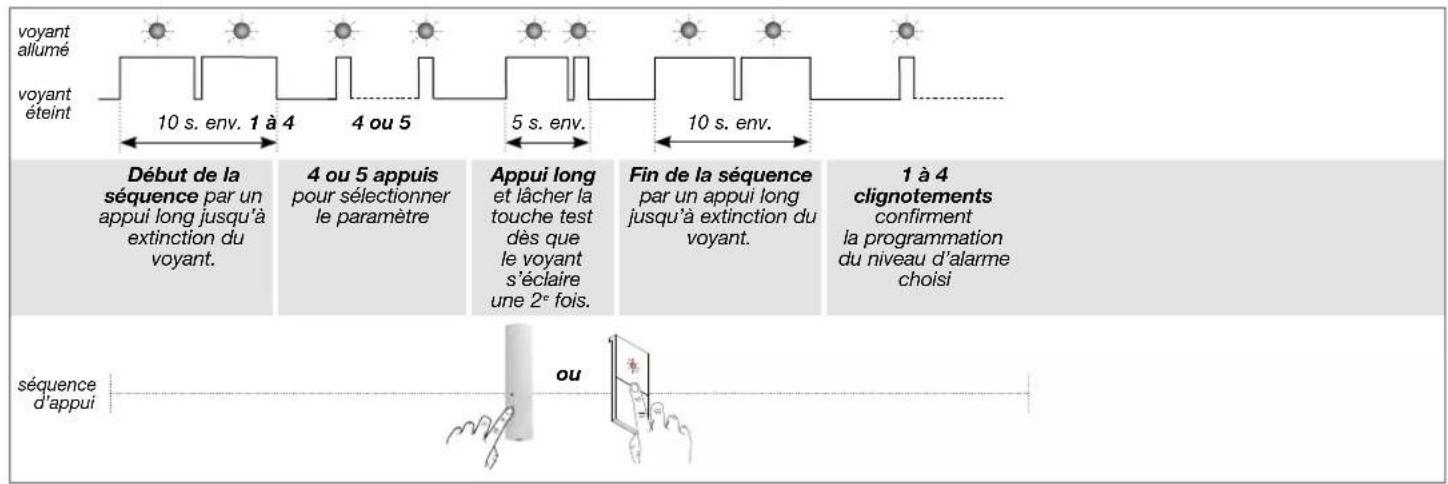

Vérification : la vérification du niveau d'alarme s'effectue en sélectionnant le n° de paramètre et en contrôlant le nombre de clignotements correspondants.

voyANT allumé voyANT éteint 10 s. env. 1 à 4 4 ou 5 5 s. env. 10 s. env. Début de la séquence par un appui long jusqu'à extinction du voyant. 4 ou 5 appuis pour sélectionner le paramètre Appui long et lâcher la touche test dès que le voyant s'éclaire une 2e fois. Fin de la séquence par un appui long jusqu'à extinction du voyant. 1 à 4 clignotements confirment la programmation du niveau d'alarme choisi séquence d'appui ou

7.4. Programmation de la sirène extérieure RLD004T

Le paramétrage de la sirène doit s'effectuer centrale et sirène en mode installation, dans le cas contraire, composer sur le clavier de la centrale :

Les paramètres de la sirène sont programmés en usine.

Chaque paramètre peut toutefois être modifié depuis le clavier de la centrale.

Pour paramétrer la sirène, choisir les paramètres à modifier et composer :

4 n° de sirène n° de paramètre valeur du paramètre

7.4.1. Retard du déclenchement de la sonnerie lors d'une intrusion

Il est possible de retarder la sonnerie de la sirène au maximum de 60 s, cela peut permettre en cas d'erreur de manipulation par l'utilisateur, d'arrêter le système avant que la sonnerie de la sirène se déclenche. Pour cela composer :

n° de sirène de 0 à 60 s

Usine : 0 s

7.4.2. Paramétrage de la sonnerie

7.4.2.1. Durée de la sonnerie

Pour modifier la durée de la sonnerie, composer :

* * 4 * * 4 * * * * * * n° de sirène de 20 à 180 s

Usine : 90 s

7.4.2.2. Type de modulation

Pour modifier la modulation de la sirène, composer :

n° de sirène 0 : intérieure 1 : extérieure

Usine : extérieure

7.4.2.3. Report des signalisations sur les commandes arrêt et marche

Pour modifier le report des signalisations, composer :

n° de sirène 0 : inactif 1 : sonore 3 : sonore et flash 5 : flash Usine : 1

8. Récapitulatif des paramètres de la centrale

Paramètres des code d'accès

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Modification du code d'accès principal (possible dans les 3 modes de fonctionnement)	PPPP ★ 5 0 ★XXXX ★XXXX ★ ★	0000 PPPP = code d'accès principal actuelXXXX = nouveau code à 4, 5 ou 6 chiffres
Modification du nombre de chiffres des codes d'accès	★ 6 9 ★X ★ ★	4 X = 4, 5 ou 6
Effacement des codes d'accès (1)	★ 1 9 6 ★ ★ ★	-	-	-

(1) Cet effacement n'est possible que pendant les 30 mn qui suivent la remise en place des piles de la centrale.

Paramètres de la centrale

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Tempo de sortie	★ 1 *XX ★ ★	90 s XX = de 00 à	180 s
Tempo d'entrée	★ 2 *XX ★ ★	20 s XX = de 0 à 90 s
Retard sonnerie	★ 3 *XX ★ ★	0 s XX = de 0 à 60 s
Durée de sonnerie sur intrusion	★ 4 *XXX ★ ★	90 s XXX = de 20 à 180 s90 s < durée < 180 s
Niveau sonore de la synthèse vocale et des signalisations	★ 1 1 *X ★ ★	moyen (= 4) X = de 1 à 8
Activation sur appel sonore et sonnette	★ 1 3 *X ★ ★	active X = 0 : inactive1 : active

: paramétrage obligatoire pour répondre aux exigences NF&A2P.

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Prise en compte alarmes autoprotection en mode installation	★ 1 4 *X ★ ★	inactive X = 0 : inactive, pas de déclenchement1 : active, déclenchement de la transmission téléphonique
Suppression de la sirène intégrée	★ 1 6 *X ★ ★	sirène intégrée active	X = 0 : sirène active1 : sirène inactive
Choix de la langue de la synthèse vocale	★ 1 7 *X ★ ★	français X = 0: français - 1 : italien2 : allemand - 3 : espagnol4 : néerlandais - 5 : anglais
Déclenchement sur intrusion de la sirène intégrée	★ 2 0 *X ★ ★	actif X = 0 : inactif1 : actif
Avertissement protection active	★ 2 1 *X ★ ★	actif X = 0 : inactif1 : actif
Déclenchement sirène marche présence	★ 2 2 *X ★ ★	réaction atténuée	X = 0 : inactif1 : réaction atténuée (bips sonores + message vocal “intrusion détecteur X”)2 : sirène en puissance 15 s
Surveillance de la ligne téléphonique	★ 2 6 *X ★ ★	active X = (signalisation vocale + mémorisation dans le journal d’événements + transmission du message anomalie si média de secours présent	X =0 : active (signalisation vocale + mémorisation dans le journal d’événements)1 : active (signalisation vocale + mémorisation dans le journal d’événements) + transmission du message anomalie si média GSM présent

: paramétrage obligatoire pour répondre aux exigences NF&A2P.

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Autoprotection radio	★ 2 7 *X ★ ★	active 24 h/24 (signalisation vocale + mémorisation dans le journal d’événements	X =0 : inactive1 : active 24 h/24 (signalisation vocale + mémorisation dans le journal d’événements2 : active 24 h/24 (signalisation vocale + mémorisation dans le journal d’événements)3 : active 24 h/24 (signalisation vocale + mémorisation dans le journal d’événements) + déclenchement alarme si système en marche totale
Signalisation des anomalies radio	★ 2 8 *X ★ ★	signalisation radio vocale + transmission téléphonique	X =0 : signalisation inactive1 : signalisation vocale + transmission téléphonique2 : signalisation vocale
Impossibilité de mise en Marche sans commande de réactivation	★ 3 8 *X ★ ★	inactif 0 : inactif	1 : actif
Groupes actifs en marche présence	★ 4 3 *XX ★ ★	groupe 1 XX = cho	x du(des) groupe(s) : 1 à 4

: paramétrage obligatoire pour répondre aux exigences NF&A2P.

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Blocage mise en marche		blocage si au moins une des anomalies:• autoprotection• issue(s) uniquement à déclenchementimmédiatrestée(s) ouverte(s) à la mise en marche.Les issues à déclenchement temporisé sont signalées mais ne bloquent pas la mise en marchela mise en marche forcée est impossible	Condition de blocageX =0 : blocage inactif1 : blocage si au moins une des anomalies :• alimentation, autoprotection, liaison radio• issue(s) ouverte(s) à la mise en marche la mise en marche forcée est possible (1)2 : blocage si au moins une des anomalies :• autoprotection• issue(s) uniquement à déclenchementimmédiatrestée(s) ouverte(s) à la mise en marche.Les issues à déclenchement temporisé sont signalées mais ne bloquent pas la mise en marche.la mise en marche forcée est impossible3 : blocage si au moins une des anomalies :• aucune supervision (2) n’est reçue par la centrale dans les 20 mn qui précèdent la mise en marche• anomalie autoprotection• issue(s) restée(s) ouverte(s) à la mise en marchela mise en marche forcée est possible (1).4 : blocage si au moins une des anomalies :• aucune supervision (2) n’est reçue par la centrale dans les 20 mn qui précèdent la mise en marche• anomalie autoprotection• issue(s) restée(s) ouverte(s) à la mise en marcheet à la fin de latemporisation de sortiela mise en marche forcée est possible (1)

(1) Envoi de 4 commandes de mise en marche en moins de 10 s
(2) Message radio de surveillance transmis toutes les 20 mn par les éléments du système vers la centrale d'alarme.

: paramétrage obligatoire pour répondre aux exigences NF&A2P.

Désignation du paramètre	Séquence de paramétrage	Paramètres usine	Valeurs possibles	Paramètres choisis
Signalisation des anomalies par bip sonore	54*X	signalisation active	0 : signalisation inactive1 : signalisation active
Ejection automatique des issues	61*n°X*	issue éjectable n°	= numéro du détecteur apprisX = 0 : éjectable1 : non éjectable
Carillon	62*n°X*	inactif n° = numéro	du détecteur apprisX = 0 : inactif1 : actif
Personnalisation vocale d'un produit	66*T P* \# “message” # “récitation message”	aucun message préenregistré	durée maxi du message : 3 sT : type de produits2 : détecteur3 : commande4 : sirène5 : transmetteur7 : relais radio ou récepteurP : numéro du produit de 0 à 30
Déclenchement sur avertissement	72*X	bips sonores pendant 2 s	X : 0 : inactif1 : bips sonores pendant 2 s
Déclenchement sur dissuasion	73*X	bips sonores pendant 5 s	X : 0 : inactif1 : bips sonores pendant 5 s
Déclenchement sur préalarme	74*X	sonore, 15 sen puissance	X : 0 : inactif1 : sonore, 15 s en puissance
Inhibition d'un produit appris	190 * T * n°	- T : type de produits	2 : détecteur3 : commande (téléco, clavier)4 : sirène5 : box internet ou module de transmissionn° : numéro du détecteurà inhiber ou à reactiver
Réactivation d'un produit appris	191 * T * n°	-

9. Caractéristiques techniques

Caractéristiques techniques Centrale sirène vocale supervisée RLC001F
Alimentation 3 piles alcalines LR20	- 1,5 V - type C - seuil tension bas 3,7 V
Autonomie 4 ans environ en usage courant
Courant moyen consomme	308 μA
Consommation en alarme 250 mA
Taux moyen d’humidité de 5 % à 75% sans condensation à 25°C
Liaison radio TwinBand	®: - 433,050 - 434,790 mHz, 10 mW max, Rx : category 2, duty cycle : 10 %- 868 - 870 mHz, 25 mW max, Rx : category 2, duty cycle : 0,1 %conforme EN 50131-5-3 grade 2
Caractéristiques centrale • codes d’accès : 1 code d’accès principal et 32 codes d’accès secondaires• 4 groupes indépendants• dissuasion progressive• protection des personnes• synthèse vocale• voyant de signalisation : voyant tricolore d’aide à l’utilisation et à la programmation• supervision de tous les produits de l’installation• 4 moyens de commande maximum• 40 détecteurs d’intrusion maximum• 2 moyens de dissuasion maximum• personnalisation vocale des détecteurs• possibilite d’inhiber ou de retarder, de 1 à 60 s, la sirène intégrée sur intrusion (usine : 0 s)• clavier de programmation intégré• journal des 300 derniers événements horodatés
Température de fonctionnement - 10 °C à + 55 °C*
Indices de protection mécanique IP30 / IK04
Fixation (vis recommandées) tête cylindrique, ∅ = 4 mm (doit supporter 6 kg par vis)
Environnement intérieur	[###] • degré de pollution : 2• catégorie de surtension : II• altitude maximum : 2 000 mètres
Autoprotection • à l'arrachement	• à la recherche frauduleuse de codes radio• au brouillage radio
Supervision (contrôle permanent) • radio• piles• autoprotection
Puissance acoustique de la sirène 95 (± 3) dB(A) moyen à 1 mètre
Alarme sonore intérieure intégrée
Dimensions 265 x 170 x 58 mm
Poids 1231 g
Couleur blanche (possibilité d'installer un capot de couleur différente)
Grade de sécurité grade II suivant norme EN 50131-3
Classe d'environnement classe II suivant norme EN 50130-5*

* Dans le cas où la centrale est équipée du module de transmission, la température de fonctionnement est garantie entre 0 et +35 °C

CENTRALE D'ALARME

Normes: EN 50130-4 et 5

EN 50131-3 et RTC 50131-3

EN 50131-6 et RTC 50131-6

EN 50131-5-3

EN 50131-4 et RTC 50131-4

MATÉRIELS DE SÉCURITÉ ÉLECTRONIQUES DÉTECTION D'INTRUSION

NF R2P

NF&A2P 2 Boucliers - Suivant référentiel de certification NF324-H58
MARQUE COMMERCIALE : Hager REFERENCE PRODUIT : RLC001F N° DE CERTIFICATION : 1221300026
CNPP Cert. Route de la Chapelle Réanville CD 64 - CS22265 F - 27950 SAINT MARCEL www.cnpp.com
AFNOR Certification 11 rue Francis de Pressensé F-93571 La Plaine Saint Denis - Cedex http://www.marque-nf.com

Caractéristiques techniques Module de transmission	RLD001T		[wwwx]
Température de fonctionnement	0 à +35 °C
Supervision	supervision de l’état de l’alimentation et envoi d’un message si anomalie
Dimensions du produit (L x H x P)	111 x 44 x 25 mm
Dimensions de l’emballage (L x H x P)	222 x 86 x 156 mm
Poids (hors alimentation)	45 g

Caractéristiques techniques Boîtier de connectivité IP RLD002T
Voyant 1 voyant tricolore vert, rouge et orange
Alimentation 1 adaptateur secteur RXU13X	(100-240 VAC 50-60 Hz 0,3 A / 5 VDC - 1 A)
Puissance max. 5 W
Port Ethernet RJ45 10/100 Base-T
Liaison radio 433,05 - 434,790 MHz, 10 mW max, duty cycle : 10 %, Rx : category 2868 - 870 MHz, 25 mW max, duty cycle : 0,1 %, Rx : category 2
Températures de fonctionnement 0°C à + 40°C
Taux moyen d'humidité de 5 % à 75 % sans condensation à 25°C
Environnement intérieur, altitude maximum : 2 000 mètres
Indice de protection IP30 / IK02
Usage intérieur des locaux
Dimensions (H x L x P) 122 x 163 x 34 mm
Poids 235 g

Caractéristiques techniques	Détecteur de mouvement infrarouge
	RLA001T RLA142T
Détection infrarouge passive volumétrique,	12 m, 90 ° volumétrique, 12 m, 85 °
Types de fixation • sur rotule (conseillée)	• à plat• en angle
Usage intérieur
Alimentation 2 piles alcalines LR03 1,5 V - type C - seuil tension basse 2,5 V
Autonomie 4 ans en usage courant
Liaisons radio TwinBand	®: • 433,050 - 434,790 mHz, 10 mW max, duty cycle : 10 %• 868 - 870 mHz, 25 mW max, duty cycle : 0,1 %
Touche test alimentation
Voyant 1
Température de fonctionnement - 10°C à +	55°C
Autoprotection • à l'ouverture	• à l'arrachement (si non équipé de la rotule)
Indices de protection mécanique	IP31/ IK04
Fixation (vis recommandées) tête cylindrique	e, ∅ = 3,5 mm (doit supporter 3 kg par vis)
Dimensions sans rotule	58 x 102 x 57 mm
Poids	115 g (avec pile, rotule et embase)
Taux moyen d'humidité	5 % à 75 % sans condensation 25°C
Courant moyen	5,5 μA
Immunité aux champs magnétiques	conforme à l'annexe A EN 50131-2-2	-
Grade de sécurité	grade II suivant la norme EN 50131-2-2	-
Classe d'environnement	classe II suivant la norme EN 50130-5	-

DÉTECTEUR DE MOUVEMENT

Normes

EN 50130-4 et 5

EN 50131-2-2 et RTC 50131-2-2

EN 50131-6 et RTC 50131-6

MATÉRIELS DE SÉCURITÉ

ÉLECTRONIQUES

DÉTECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant référentiel de certification NF324-H58

MARQUE COMMERCIALE :

REFERENCE PRODUIT :

N° DE CERTIFICATION :

Hager

RLA001T

2621300007

IP31 / IK04 classe II grade 2

Caractéristiques techniques	Détecteur d'ouverture RLA010T / RLA017X
Capteur magnétique intégré 1
Environnement intérieur
Alimentation 1 pile lithium CR2032 3 V seuil tension basse 2,2 V
Autonomie 3 ans en usage courant
Liaisons radio 868 - 870 MHz, 25 mW max, Duty cycle : 0,1 %
Touche test apprentissage, test de la détection et de l'alimentation
Voyant 1 (bicolore)
Température de fonctionnement -10°C à +55 °C
Autoprotection	• ouverture• à l'arrachement si le détecteur est vissé
Indices de protection mécanique IP31 / IK04
Fixation (vis recommandées) tête fraisée, ∅ = 2,5 mm
Dimensions : • détecteur L x l x H• porte aimant ∅ x H	• 64 x 29 x 6 mm• 20 x 6 mm
Poids (avec pile) 18 g
Grade de sécurité grade ll suivant la norme EN 50131-2-6
Classe d'environnement classe ll suivant la norme EN 50130-5
Taux moyen d'humidité	5 % à 75 % sans condensation 25°C
Courant moyen	< 3 μA

Caractéristiques de détection

Récapitulatif des distances d'ouverture et de fermeture entre le détecteur d'ouverture et l'aimant à partir desquelles le contact incorporé analyse le changement d'état de l'issue.

x y cm cm cm z x

Support Axe x Axe y Axe z
Bois(+ ou - 0,5 cm)	3 cm 3	cm 3 cm
Fer doux(+ ou - 1 cm)	4 cm 4	cm 6 cm

DÉTECTEUR D'OUVERTURE

Normes : EN 50131-2-6

RTC 50131-2-6

EN 50131-6

NF EN 50130-4 et 5

MATÉRIELS DE SÉCURITÉ

ÉLECTRONIQUES

DÉTECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant référentiel de certification NF324-H58

MARQUE COMMERCIALE :

REFERENCE PRODUIT :

N° DE CERTIFICATION :

Hager

RLA010T / RLA017X

RLA010T / RLA017X : 2121300023

IP31 / IK04 classe II grade 2

Caractéristiques techniques Détecteur d'ouverture	RLA018X / RLA019X
Contact magnétique intégré 1
Usage intérieur
Alimentation 2 piles alcalines LR03 - type C - seuil bas 2,5 V
Autonomie 4 ans en usage courant
Liaisons radio TwinBand	® : • 433,050 - 434,790 MHz, 10 mW max, duty cycle : 10 %• 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %
Touche test alimentation
Voyant 1
Température de fonctionnement -10°C à +55 °C
Autoprotection ouverture / arrachement
Indices de protection mécanique IP31 / IK04
Fixation (vis recommandées) tête cylindrique, ∅ = 3,5 mm (doit supporter 3 kg par vis)
Dimensions	108 x 26 x 30 mm
Poids	60 g
Grade de sécurité	grade II suivant la norme EN 50131-2-6
Classe d'environnement	classe II suivant la norme EN 50130-5
Taux moyen d'humidité	5 % à 75 % sans condensation 25°C
Courant moyen	5,5 μA

DÉTECTEUR D'OUVERTURE À CONTACT

Normes : EN 50131-2-6

RTC 50131-2-6

EN 50131-6

NF EN 50130-4 ET 5

MATÉRIELS DE SÉCURITÉ

ÉLECTRONIQUES

DÉTECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant référentiel de certification NF324-H58

Marque commerciale : Hager

Références produits : RLA018X / RLA019X

N° de certification : RLA018X / RLA019X : 2121300008

IP31 / IK04 classe II grade 2

Caractéristiques techniques Détecteur d'ouverture	multicontact RLA004T
Contact magnétique intégré 1
Bornier de raccordement pour contact déporté 1
Nombre max. de contacts 5 déportés 5
Longueur maximale de la boucle de raccordement 10 m
Usage intérieur
Alimentation 2 piles alcalines LR03 type C - seuil bas	2,5 V
Autonomie 4 ans en usage courant
Liaisons radio TwinBand	®: • 433,050 - 434,790 MHz, 10 mW max, duty cycle : 10 %• 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %
Touche test alimentation
Voyant 1
Température de fonctionnement -10°C à +55 °C
Autoprotection • ouverture / arrachement	• à la coupure de boucle (si raccordement du contact déporté autoprotégé)
Indices de protection mécanique	IP31 / IK04
Fixation (vis recommandées)	tête cylindrique, ∅ = 3,5 mm (doit supporter 3 kg par vis)
Dimensions	138 x 26 x 30 mm
Poids	70 g
Grade de sécurité	grade II suivant la norme EN 50131-2-6
Classe d'environnement	classe II suivant la norme EN 50130-5
Taux moyen d'humidité	5 % à 75 % sans condensation 25°C
Courant moyen	5,5 μA

DÉTECTEUR D'OUVERTURE À CONTACT

Normes : EN 50131-2-6

RTC 50131-2-6

EN 50131-6

NF EN 50130-4 ET 5

MATÉRIELS DE SÉCURITÉ

ÉLECTRONIQUES

DÉTECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant référentiel de certification NF324-H58

Marque commerciale : Hager

Références produits : RLA004T

N° de certification : 2121300008

IP31 / IK04 classe II grade 2

Caractéristiques techniques Détecteur de mouvement à images RLA008T
Détection infrarouge volumétrique, 12 m, 90°
Champ optique 12 m, 90°
Capacité de stockage les 10 dernières séquences de 10 s
Format du film par lecture de la carte micro SD dans un ordinateur (suite à une intrusion ou une demande de capture d'images)		VGA couleur 640 x 480 séquences d'images de 10 s avec 3 images/s
Format des images en MMS JPEG couleur 320 x 240		séquences de 5 images sur 10 s
Format du film en télésurveillance film de 10 s avec 1		image/s
Portée du flash jusqu'à 7 m à 0 lux
Type de fixation sur rotule
Usage intérieur
Liaison radio • 433,050 - 434,790 MHz, 10 mW max, Duty cycle : 10 %• 868 - 870 MHz, 25 mW max, Duty cycle : 0,10 %, Rx : category 2
Alimentation 3 piles lithium LR06
Autonomie 4 ans pour 5 captures d'images sur intrusion par an + 10 demandes de séquenced'images par mois
Voyant 1
Température de fonctionnement -10°C à + 55°C
Autoprotection à l'ouverture
Taux moyen d'humidité		de 5 % à 75 % sans condensation à 25°C
Indices de protection mécanique		IP31 / IK04
Fixation (vis recommandées)		tête cylindrique, ∅ = 3,5 mm (doit supporter 3 kg par vis)
Dimensions sans rotule (L x P x H)		66 x 64 x 130 mm
Poids		225 g (avec piles, rotule et embase)
Caractéristiques techniques Détecteur de mouvement extérieur anti-masque RLA009T
Principe de détection infrarouge passif
Couverture 4 à 12 m sur 90°
Plage de réglage de la zone de détection 180° (réglable par pas de 7,5°)
Hauteur de pose 0,9 m à 1,3 m
Usage extérieur
Alimentation 2 piles alcaline 1,5 V LR06 2 Ah
Autonomie 4 ans
Liaisons radio • 433,050 - 434,790 MHz, 10 mW max, Duty cycle : 10 %• 868 - 870 MHz, 25 mW max, Duty cycle : 0,10 % Rx : category 2
Fixation •murale	• sur poteau (accessoire poteau en option)
Température de fonctionnement - 20°C à + 55°C
Taux moyen d'humidité de 60 % à 100 %
Indices de protection mécanique IP54 / IK07 (sauf fenêtre de l'enveloppe)
Autoprotection	à l'ouverture et à l'arrachement
Fonction anti-masque	protection 24 h/24 après 120 s d'occultation
Dimension ( H x L x P)	211 x 108 x 121 mm
Poids	556 g (sans piles)
Accessoires	• 2 paires de caches d'occultation dont 1 lot supplémentaire de rechange• 2 lentilles de portée : 4 m et 12 m• 2 mousses adhésives d'étanchéité : mur plat, mur avec aspérités
Spécifications Détecteur de mouvement extérieur anti-masque à prise d'images RLA014X
Principe de détection infrarouge passif
Couverture 4 à 12 m sur 90°
Plage de réglage de la zone de détection 1	80° (réglable par pas de 7,5°)
Hauteur de pose 0,9 m à 1,3 m
Usage extérieur
Alimentation 2 piles lithium 1,5 V LR06 3,1	Ah
Autonomie	4 ans pour 5 captures d'images sur intrusion/an + 10 demandes de séquence d'images/mois
Format vidéo du film • VGA couleur 640 x	480 encodée via codec H264Champ de vision H = 95° V = 70°
Liaisons radio • 433,050 - 434,790 MHz, 10	mW max, Duty cycle : 10 %868 - 870 MHz, 25 mW max, Duty cycle : 0,10 % Rx : category 2
Fixation murale
Température de fonctionnement - 25°C à + 60°C
Taux moyen d'humidité de 60 % à 100 %
Indices de protection mécanique IP54 / IK07 (sauf fenêtre de l'enveloppe)
Autoprotection à l'ouverture et à l'arrachement
Fonction anti-masque	protection 24 h/24 après 60 s d'occultation
Dimension ( H x L x P)	211 x 108 x 121 mm
Poids	556 g (sans piles)
Accessoires	• 2 paires de caches d'occultation dont 1 lot supplémentaire de rechange• 2 lentilles de portée : 4 m, 12 m• 2 mousses adhésives d'étanchéité : mur plat, mur avec aspérités
Caractéristiques techniques Télécommande RLF002X
Usage portable (télécommande livrée avec un cordon)
Alimentation 1 pile lithium manganèse 3 V type CR2430 - seuil tension bas : 2,15 V - Type C
Autonomie 5 ans
Liaison radio bidirectionnelle TwinBand	® :- 433,05 - 434,790 MHz, 10 mW max, duty cycle : 10 %, Rx : category 2- 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %, Rx : category 2
Température de fonctionnement - 10°C à + 55°C
Indices de protection mécanique IP32
Dimensions L x I x H 75 x 40 x 12 mm
Poids 30 g (avec pile)
Caractéristiques techniques Télécommande RLF003X
Touches de commande programmables oui
Usage portable
Alimentation 2 piles lithium manganèse 3 V type CR 2430 fournies (TBTS, SELV, ZLVS)
Autonomie 5 ans avec 8 commandes LS Radio et 10 commandes Tebis KNX, par jour
Liaisons radio • LS Radio / 869 MHz / 200 m de portée en champ libre• Tebis KNX / 868,3 MHz (bidirectionnelle) / 100 m de portée en champ libre
Température de fonctionnement - 10°C à + 70°C
Température de stockage - 20°C à + 70°C
Indices de protection IP50
Dimensions L x I x H 83 x 46,5 x 15,8 mm
Poids 40 g (avec pile)
Puissance d’émission maximale 25mW
Rapport cyclique d’émission 1 %
Récepteur de catégorie 2

Caractéristiques techniques	Clavier intérieur/extérieur à lecteur de badge RLF102F (non conforme à la NF EN 50131-1 et NF EN 50131-3)
Touches de commande 6 touches reprogrammables
Touches éclairées oui, dès l'appui sur une des touches du clavier
Codes d'accès • 1 code d'accès	• jusqu'à 8 codes secondaires
Lecteur de badge identification jusqu'à 24 badges
Synthèse vocale signalisation vocale de l'état du système, des alarmes, des issues et des anomalies
Voyant de signalisation voyant tricolore d'aide à l'utilisation et au paramétrage
Usage intérieur / extérieur sous abri
Alimentation 4 piles alcalines 1,5 V LR03
Autonomie 4 ans en usage courant
Liaisons radio TwinBand	®:433,050 - 434,790 mHz, 10 mW max, Rx : category 2, duty cycle : 10 %868 - 870 mHz, 25 mW max, Rx : category 2, duty cycle : 0,1 %
Température de fonctionnement - 25°C à + 70°C
Autoprotection • à l'ouverture	• à l'arrachement• à la recherche de code d'accès
Indices de protection mécanique IP53 / IK07
Dimensions 156 x 22 x 106 mm
Poids 250 g

Caractéristiques techniques Clavier vocal extérieur avec lecteur de badge RLF103F

Touches de commande touches de commande reprogrammables

Bouton poussoir poussoir sonnette : 1 touche reprogrammable (avec porte-étiquette de personnalisation)

Touches éclairées en fonction de la luminosité, dès l'appui sur une des touches ou le poussoir sonnette

Codes d'accès • 1 code d'accès principal

- 8 codes d'accès secondaires

Lecteur de badge identification jusqu'à 24 badges

Synthèse vocale signalisation vocale : • de l'état du système • des alarmes

• des issues • des anomalies

Voyant de signalisation

- voyant bicolore d'aide à l'utilisation et à la programmation

- voyant blanc indiquant la zone de lecture du badge

Usage intérieur / extérieur

Alimentation 3 piles alcalines LR6 - 1,5 V - seuil bas 3,40 V

Autonomie

4 ans environ en usage courant (avec 2 commandes portail filaire par jour et 2 commandes gâche par jour 5 jours sur 7, si utilisation de la carte relais)

Courant moyen consommé 30 μA

Taux moyen d'humidité

de 5 % à 75 % sans condensation à 25 °C pouvant varier dans l'année durant 30 jours entre 85 % et 95 %

Liaisons radio

TwinBand® : • 433.050 MHz - 434.790 MHz, 10 mW max, Duty cycle : 10 %

- 868 MHz - 870 MHz, 25 mW max, Duty cycle : 0,1 %, Rx : category 2

Température de fonctionnement

- 25°C à + 70°C

Autoprotection

• magnétique à l'ouverture

• magnétique à l'arrachement

- à la recherche de code d'accès

Indices de protection mécanique

IP54 / IK08

462 g (avec alimentation)

Carte relais 2 sorties

- 1 sortie RL1 pour commander l'entrée manuelle d'un système d'automatisme de portail filaire : sortie NO, contact sec libre de potentiel - pouvoir de coupure max. 24 V AC ou DC / 30 mA

- 1 sortie RL2 pour commander une gâche ou une serrure électrique 12 V : sortie NO - Charge max. 12 V AC ou DC / 1A

Grade de sécurité

grade II suivant norme EN 50131-3

Classe d'environnement

Type A - classe IV suivant norme EN 50130-5

Caractéristiques techniques Sirène extérieure avec flash RLD004T
Puissance acoustique 103 (± 2) dB à 1 m
Durée de sonnerie 20 s à 180 s
Modulation extérieure 1400 Hz - 1600 Hz
Modulation incendie 700/900 Hz, durée de la sonnerie : 5 mn
Report de signalisation des mises Marche/Arrêt sonore et lumineux
Flash pour alarme lumineuse couleur orange
Durée flash 1 à 60 mn
Environnement extérieur/intérieur
Alimentation 4 piles alcalines LR20
Autonomie 4 ans en usage courant
Taux moyen d'humidité de 5 % à 75 % sans condensation à 25 °C pouvant varier dans l'année durant 30 jours entre 85 % et 95 %
Liaisons radio TwinBand®:433.050 MHz - 434.790 MHz 10 mW max, Duty cycle : 10%868 MHz - 870 MHz 25 mW max, Duty cycle : 0,1 % Rx : category 2
Supervisionradiopilesautoprotection
Température de fonctionnement- 25°C à + 70°C
Autoprotectionouverturearrachement
Indices de protection mécaniqueIP54 / IK08
Fixation (vis recommandées)tête cylindrique, ∅ = 4 mm (doit supporter 6 kg par vis)
Dimensions L x H x P235 x 256 x 90 mm
Poids2775 g (avec piles)

SIRÈNE FLASH EXTÉRIEURE

Normes : NF EN 50131-4 & RTC 50131-4 NF EN 50131-6 & RTC 50131-6 NF EN 50130-4 et 5

MATÉRIELS DE SÉCURITÉ ÉLECTRONIQUES DÉTECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant référentiel de certification NF324-H58

Marque commerciale : Hager Références produits : RLD004T N° de certification : 3221300017

IP54 / IK08 classe IV grade 2

10. Configuration et utilisation du système Hager suivant exigences NF&A2P avec la centrale RLC001F

Programmation de la centrale

• La programmation du code d'accès principal, de la date et de l'heure est indispensable.
• Pour être en conformité avec les exigences et les niveaux d'accès de la norme EN 50131-3 :
• le code d'accès principal doit être utilisé pour autoriser l'accès aux différents modes de fonctionnement (INSTALLATION, ESSAIS, UTILISATION) ;
• le code d'accès secondaire est utilisé pour autoriser la mise en marche ou l'arrêt du système pour l'usage quotidien.

Mise en et hors service du système

• A partir du clavier de la centrale :

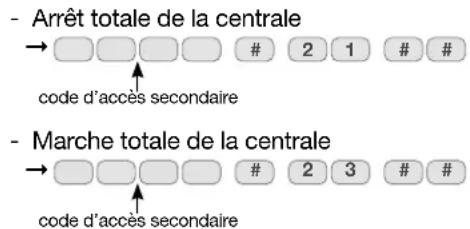

- Arrêt totale de la centrale → □ □ □ # 2 1 # # code d'accès secondaire - Marche totale de la centrale → □ □ □ # 2 3 # # code d'accès secondaire

- A partir du clavier de commande extérieur :

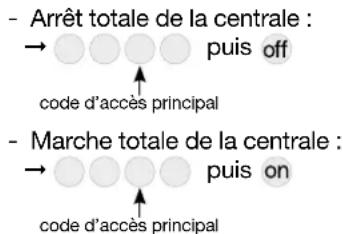

- Arrêt totale de la centrale : → ○ ○ ○ ○ puis off code d'accès principal - Marche totale de la centrale : → ○ ○ ○ ○ puis on code d'accès principal

Mise en et hors service d'un groupe ou des groupes du système à partir du clavier de la centrale

- Mise hors service d'un ou des groupes du système depuis le clavier de la centrale

→ code d'accès secondaire

1 2 1

1 ... 4 # #

groupe de 1 à 4

- Mise en service d'un ou des groupes du système depuis le clavier de la centrale

→ code d'accès secondaire

1 2 3

1 ... 4 # #

groupe de 1 à 4

Temps de sonnerie sirène de la centrale

Pour répondre aux exigences NF&A2P la durée de la sonnerie doit être comprise entre 90 et 180 s. Le temps de déclenchement de la sirène intégrée à la centrale est de 90 s en paramétrage d'usine.

Sonnerie sirène extérieure

- Déclenchement de la sirène extérieure (sonnerie en puissance de 90 s) RLD004T en cas de perturbation volontaire des liaisons radio.

Paramétrage → * * 4 n° de sirène * 2 7 * 1 * *

Prise en compte des autoprotections en mode installation actif

Paramétrage → ✱ 1 4 ✱ 1 ✱ ✱

Autoprotection radio

Autoprotection radio active 24 h/24 - Signalisation vocale + mémorisation dans journal d'événement

Paramétrage → ✱ 2 7 ✱ 2 ✱ ✱

Signalisation des anomalies radio

Signalisation vocale + transmission téléphonique d'une anomalie radio

Paramétrage → ✱ 2 8 ✱ 1 ✱ ✱

Signalisation des anomalies

Signalisation des anomalies par bip sonore

Paramétrage → ✱ 5 4 ✱ 1 ✱ ✱

Inhibition produit

L'inhibition d'un produit correspond à l'isolation volontaire d'un organe du système Hager. Celui-ci n'est alors plus pris en compte/géré par la centrale.

Blocage mise marche

Dans la configuration NF&A2P le forçage de la mise en marche du système n'est pas disponible à partir du clavier et de la centrale.

Ejection automatique d'un détecteur

L'éjection automatique d'un détecteur correspond dans le cadre de la certification NF&A2P à l'inhibition temporaire d'un organe du système Hager - Un tel état étant maintenu jusqu'à ce que le système d'alarme ou une partie de celui-ci soit mis hors surveillance - L'activation de cette fonction reste facultative.

Paramétrage → ✱ 4 5 ✱ 4 ✱ ✱

Réactivation système

Lorsque la fonction est active, il n'est plus possible de mettre en marche le système s'il y a eu durant la dernière période de marche, une alarme, une anomalie (radio, tension...) ou une alerte. La centrale énonce "bip, bip, bip, anomalie système". Il est alors nécessaire d'envoyer en local (en utilisant le clavier de la centrale) une commande de réactivation (code d'accès principal # 2 0 # # ) pour autoriser à nouveau la mise en marche du système.

Paramétrage → ✱ 3 8 ✱ 1 ✱ ✱

11. Avertissements

AVERTISSEMENTS

Suivez les précautions et instructions indiquées ci-dessous afin de garantir votre sécurité ainsi que celle de votre environnement et de prévenir vos appareils de tout dommage éventuel.

- AVERTISSEMENT : l'équipement doit être raccordé sur une installation électrique respectant la normalisation en vigueur dans le pays (NFC 15-100 en France). Elle doit être équipée de protections contre les surintensités, les surtensions, les défauts à la terre.

- AVERTISSEMENT : ne pas installer l'équipement près d'une source de chaleur ou près d'une source d'humidité.

- ATTENTION : la prise d'alimentation sert de dispositif de sectionnement. Elle doit être aisément accessible.

- AVERTISSEMENT : utiliser impérativement l'alimentation qui est fournie avec la centrale.

- AVERTISSEMENT : l'utilisation d'une batterie Lithium Polymère comportant des risques importants de feux pouvant causer des dommages sérieux aux biens et aux personnes, l'utilisateur s'engage a en accepter les risques et responsabilité. Le fabricant et le distributeur ne pouvant pas contrôler la bonne utilisation de la batterie (charge, décharge, stockage, etc.), ils ne pourront être tenus responsables des dégâts causés aux personnes et aux biens.

- AVERTISSEMENT : le système d'ancrage (cheville) doit être adapté au support sur lequel le produit est installé. Pour assurer la bonne fixation du produit, utilisez les vis fournies (si celles-ci sont fournies) ou les vis recommandées pour le produit dans le chapitre 9. Caractéristiques techniques.

• AVERTISSEMENT :

- Avant toute intervention technique sur le produit, veuillez déconnecter la pile et/ou l'alimentation électrique du produit. - Manipulez les composants avec soin lors de l'installation. Ne touchez pas aux composants électriques.

• AVERTISSEMENT :

- Attention aux risques de brûlure et aux risques chimiques lorsque vous changez la batterie ou la pile. - Ne manipulez pas la batterie ou la pile sans protection si vous voyez une fuite d'électrolyte ou si de la chaleur se dégage.

火
火
火
火
火

Garantie

Les conditions d'application de la garantie contractuelle et du SAV sont décrites sur : www.hager.fr.

AVERTISSEMENT

La centrale-transmetteur peut comporter, suivant sa référence, une interface de type GSM/GPRS à transmission d'images ou de films d'alarme qui peut acheminer ses appels à l'aide des réseaux cellulaires GSM bi-bande (1).
La norme GPRS (General Packet Radio System) est une évolution du standard GSM, permettant d'accélérer le transfert des données et la transmission des images et des films en provenance des détecteurs de mouvement à transmission d'images.
En conséquence, nous vous conseillons avant d'installer la centrale-transmetteur :
- choisir le réseau cellulaire le plus approprié en fonction de la localisation géographique,
- souscrire auparavant un abonnement auprès d'une société de commercialisations et de services (Orange, SFR...).
En cas d'utilisation de cartes prépayées sur la centrale-transmetteur, nous vous conseillons d'activer la fonction "suivi crédit" pour sécuriser le fonctionnement de la centrale-transmetteur.
Un code personnel, appelé code PIN (2) lié à la carte SIM (3), est délivré lors de l'ouverture de la ligne et permet d'accéder au réseau.
Lors des programmations, en cas d'erreur de composition du code PIN à 3 reprises, la carte SIM de la centrale-transmetteur se bloque. Cette dernière se débloque à l'aide du code PUK (4).

(1) GSM bi-bande : Global System for Mobile communications, norme de transmission des télécommunications 900/1800 MHz.
(2) PIN : Personal Identification Number, code personnel autorisant l'utilisation de la carte SIM (3).
(3) SIM : Subscriber Identification Module, carte à puce rassemblant les informations liées au contrat d'abonnement.
(4) PUK : Personal Unlocking Key, fourni par l'opérateur en cas de besoin.

Toute utilisation d'équipement n'ayant pas été prévu dans la notice est susceptible de présenter un danger.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un SYSTÈME de collecte). Ce symbole, appose sur le produit ou sur son emballage, indique que ce produit ne doit pas être

traiter avec les déchets ménagers. Il doit être remis a un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la sente humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.

Par la présente, Hager Security SAS déclare que les équipements radioélectriques, de la gamme Hager, sont conformes aux exigences de la directive RE-D 2014/53/EU.

Le texte complet de la déclaration UE de conformité pour chaque équipement radioélectrique est disponible à l'adresse internet : www.hager.fr.

Document non contractuel, soumis à modifications sans préavis.

:hager

Hager SAS

132 Boulevard d'Europe

BP 78
