Type de produit	Détecteur de mouvement infrarouge
Marque	Hager
Modèle	52220
Angle de détection	220°
Portée de détection	Jusqu'à 10 m (frontale), 6 m (latérale)
Hauteur d'installation recommandée	2,5 m
Alimentation	230 V~ +10/-15%, 50/60 Hz
Consommation à vide	1,2 W
Seuil de luminosité	5 à 1000 lux (réglable)
Temporisation	5 secondes à 30 minutes (réglable)
Sensibilité	20 % à 100 % (réglable)
Mode de fonctionnement	Temporisé / Commande de minuterie
Type de charge	Incandescente, halogène, fluocompacte, LED, etc.
Puissance max (230 V AC1)	2300 W (incandescent)
Indice de protection	IP55
Résistance aux chocs	IK06
Classe d'isolation	II
Température de fonctionnement	-20 °C à +55 °C
Température de stockage	-20 °C à +60 °C
Dimensions (L x l x H)	153 x 91 x 139 mm
Raccordement	Bornier amovible Quick connect
Réglages	Luminosité, temporisation, sensibilité (potentiomètres)
Mode test	Oui (3 minutes, auto test)
Accessoires fournis	Obturateurs d'occultation

FOIRE AUX QUESTIONS - 52220 HAGER

Comment installer le détecteur Hager 52220 ?

Fixez la plaque murale à l'aide des vis fournies, raccordez le détecteur selon le schéma, puis clipsez-le sur la plaque. Pour un montage en angle, utilisez un support optionnel. Hauteur optimale : 2,5 m.

Quels sont les réglages disponibles sur le détecteur 52220 ?

Trois potentiomètres permettent de régler le seuil de luminosité (5-1000 lux), la temporisation (5 s à 30 min) et la sensibilité (20-100 %). Un mode auto test est disponible.

Que faire si la lumière s'allume sans raison (déclenchement intempestif) ?

Causes possibles : animaux, arbres agités, rayonnement solaire direct. Remèdes : réduisez la portée en inclinant le détecteur ou en utilisant les obturateurs, diminuez la sensibilité, ou éloignez le détecteur des sources de chaleur.

Comment tester la zone de détection ?

Placez le potentiomètre de temporisation sur auto test. Le mode test dure 3 minutes : chaque mouvement allume la lumière 1 seconde. Au bout de 3 min sans détection, le détecteur repasse en mode normal.

Quelle est la portée maximale du détecteur 52220 ?

La portée frontale est de 10 m et latérale de 6 m pour un angle de 220°. La hauteur d'installation optimale est de 2,5 m.

Puis-je utiliser le détecteur avec une minuterie ou un carillon ?

Oui, le détecteur peut commander une minuterie en mode impulsion (toutes les 10 s). Placez le potentiomètre de temporisation sur la position impulsion (symbole ∩).

Que signifient les LED qui clignotent lentement ?

Si les LED A et B clignotent lentement simultanément, cela indique un défaut de tension. Redémarrez le détecteur en coupant puis rétablissant l'alimentation.

Quel type de charge le détecteur peut-il commander ?

Il supporte les lampes incandescentes (2300 W), halogènes 230 V (2300 W), halogènes TBT via transformateur (1500 VA), fluocompactes (20x20 W), tubes fluorescents (400 W), et ballasts électroniques (580 W).

Le détecteur est-il adapté pour une installation extérieure ?

Oui, grâce à son indice de protection IP55 et sa résistance aux chocs IK06. Évitez toutefois l'exposition directe au soleil ou à la pluie battante.

Comment réduire la zone de détection ?

Inclinez la tête du détecteur ou utilisez les obturateurs fournis pour masquer une partie de l'optique. Vous pouvez aussi réduire la sensibilité via le potentiomètre.

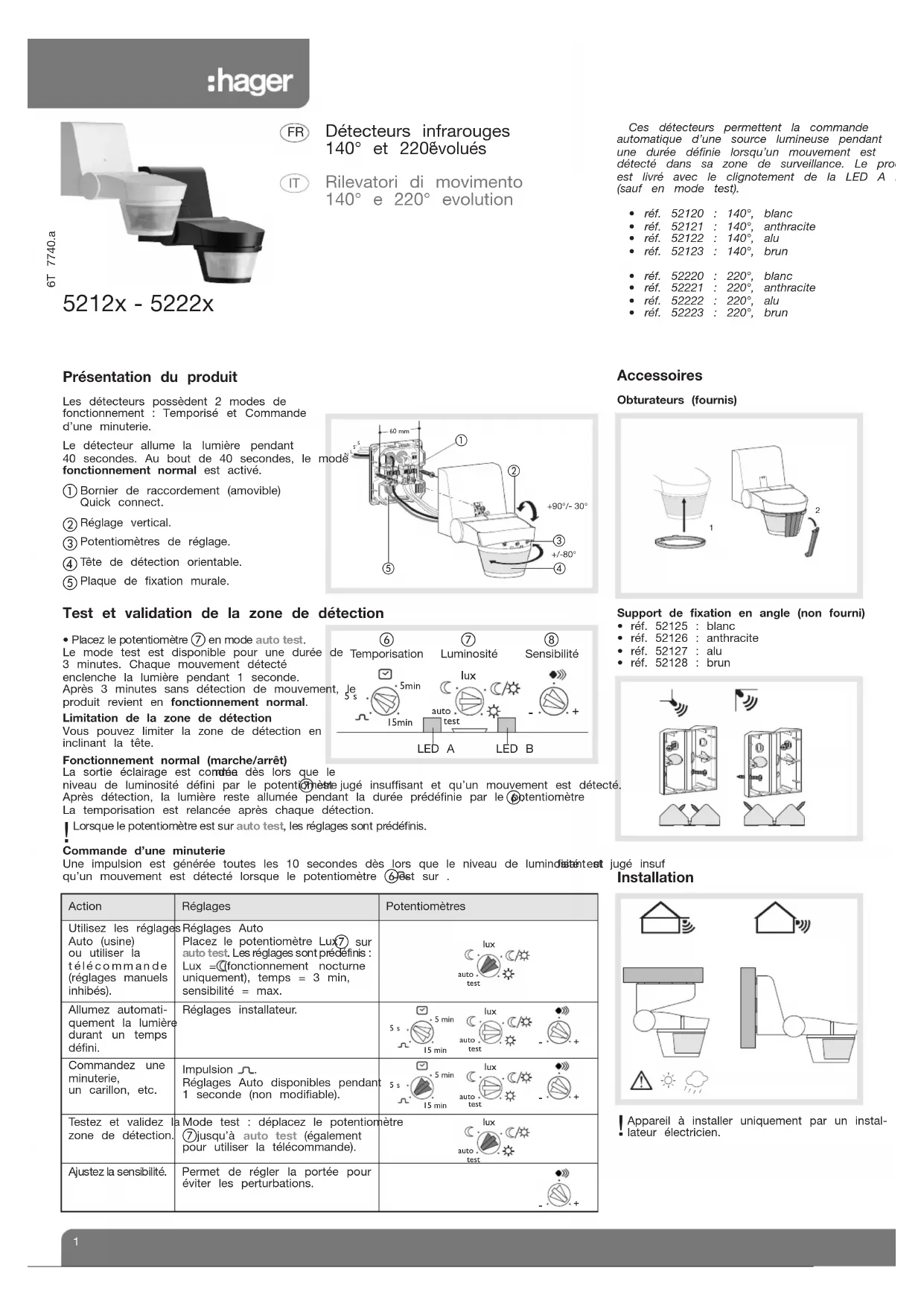

MODE D'EMPLOI 52220 HAGER

5212x - 5222x
FR
Détecteurs infrarouges 140° et 220évolués
IT
Rilevatori di movimento 140° e 220° evolution

Ces détecteurs permettent la commande automatique d'une source lumineuse pendant une durée définie lorsqu'un mouvement est détecté dans sa zone de surveillance. Le pro est livré avec le clignotement de la LED A (sauf en mode test).

• réf. 52120 : 140°, blanc
• réf. 52121 : 140°, anthracite
• réf. 52122 : 140°, alu
• réf. 52123 : 140°, brun

• réf. 52220 : 220°, blanc

• réf. 52221 : 220°, anthracite

• réf. 52222 : 220°. alu

• réf. 52223 : 220°, brun

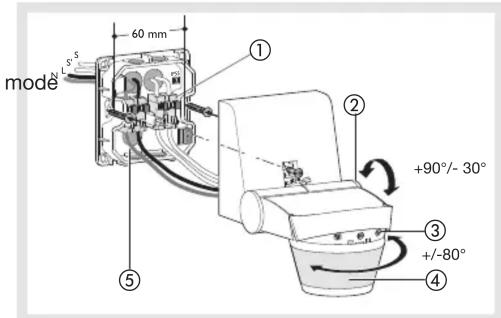

Présentation du produit

Les détecteurs possèdent 2 modes de fonctionnement : Temporisé et Commande d'une minuterie.

Le détecteur allume la lumière pendant 40 secondes. Au bout de 40 secondes, le fonctionnement normal est activé.

① Bornier de raccordement (amovible) Quick connect.
② Réglage vertical.
③ Potentiomètres de réglage.
④ Tête de détection orientable.
⑤ Plaque de fixation murale.

mode 60 mm ① ② +90°/- 30° ③ +/-80° ④ ⑤

Accessoires

Obturateurs (fournis)

Test et validation de la zone de détection

- Placez le potentiomètre ⑦ en mode auto test. Le mode test est disponible pour une durée de 3 minutes. Chaque mouvement détecté enclenche la lumière pendant 1 seconde. Après 3 minutes sans détection de mouvement, produit revient en fonctionnement normal.

Limitation de la zone de détection Vous pouvez limiter la zone de détection en inclinant la tête.

Fonctionnement normal (marche/arrêt)

La sortie éclairage est conée dès lors que le niveau de luminosité défini par le potentiomètre jugé insuffisant et qu'un mouvement est détecté. Après détection, la lumière reste allumée pendant la durée prédéfinie par le ⑥ potentiomètre La temporisation est relancée après chaque détection.

Lorsque le potentiomètre est sur auto test, les réglages sont prédéfinis.

Commande d'une minuterie

Une impulsion est générée toutes les 10 secondes dès lors que le niveau de lumindistant jugé insuf qu'un mouvement est détecté lorsque le potentiomètre ⑥ est sur. Installa

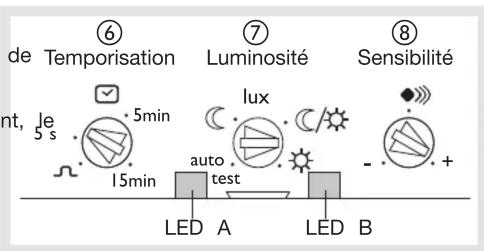

de Temporisation Luminosité Sensibilité 6 7 8 nt, le s 5min lux - + 15min auto test LED A LED B

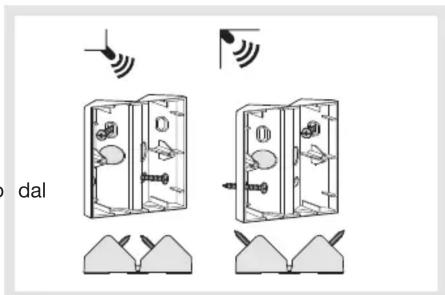

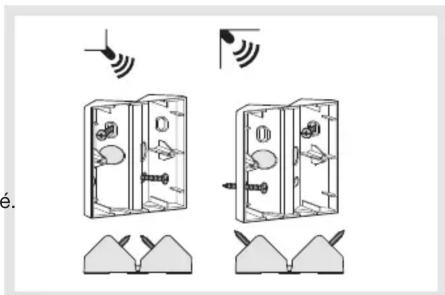

Support de fixation en angle (non fourni)

• réf. 52125 : blanc
• réf. 52126 : anthracite
• réf. 52127 : alu
- réf. 52128 : brun

Action	Réglages	Potentiomètres
Utilisez les réglages Auto (usine) ou utiliser la télécommande (réglages manuels inhibés).	Réglages Auto Placez le potentiomètre Lux7 sur auto test. Les réglages sont prédefinis : Lux =(fonctionnement nocturne uniquement), temps = 3 min, sensibilité = max.
Allumez automatiquement la lumière durant un temps défini.	Réglages installateur.
Commandez une minuterie, un carillon, etc.	Impulsion ∩. Réglages Auto disponibles pendant 1 seconde (non modifiable).
Testez et validez la zone de détection.	Mode test : déplacez le potentiomètre 7 jusqu'à auto test (également pour utiliser la télécommande).
Ajustez la sensibilité.	Permet de régler la portée pour éviter les perturbations.

Installation

! Appareil à installer uniquement par un installateur électricien.

Que faire si ?

- Enclenchement intempestif de la lampe Causes : activité permanente de sources chaleur dans la zone de détection (arbres, buissons agités par le vent ou présence de chats, chiens dans la zone de détection). Rayonnement solaire direct sur la lentille du détecteur.

Le détecteur est placé au dessus d'une d'aération.

Remèdes :

- Limitez la portée du détecteur en modifiant son inclinaison ou par clipsage des lame d'occultation sur l'optique ou réduisez la sensibilité à l'aide du bouton de réglage

- Protégez la lentille contre le rayonnement solaire direct.

- Modifiez l'emplacement du détecteur.

- La portée du détecteur est trop faible :

- Modifiez la hauteur d'installation (une haut de 2,5 mètres est optimale).

- Modifiez l'inclinaison du détecteur.

- Pas de détection à l'approche d'un véhicule (le moteur du véhicule n'est pas encore chaud, faible rayonnement de chaleur) ou d'une personne :

- Installez le déteur de manière à ce que zone de détection soit franchie transversalement.

- Les LED A + LED B clignotent lentement simultanément :

- Défaut de tension, redémarrer le détecteur.

Montage

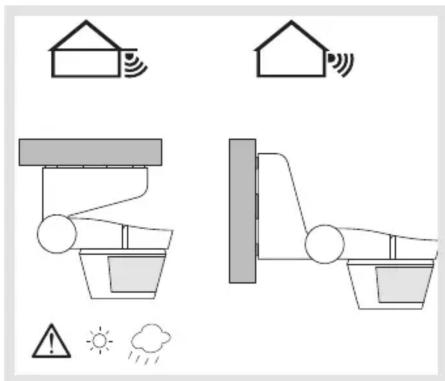

Pour un montage en saillie ou au plafond :

- fixez la plaque murale à l'aide des vis fournies.

- Raccordez le détecteur (voir schéma de raccordement).

- Clipsez le détecteur sur la plaque murale, vissez pour fermer.

Pour un montage en angle, la plaque de fixation murale se fixe entre l'accessoire et le détecteur. Les entrées de câbles (cloisons défonçables) sont possibles :

- par l'arrière (montage sur boîte), par le bas ou par le haut. - Par une moulure appaer(goulottes Ateha, réf. ATA 12200 ou ATA 63000).

Précautions de mise en œuvre

Le détecteur est sensible au rayonnement solaire et aux intempéries.
• Evitez de l'exposer directement aux rayons du soleil ou à la pluie.
- Respectez une distance de 1 mètre entre la source lumineuse et le détecteur.

Type de charges			S'16A AC1 230 V~
		Incandescente, halogène 230 V	2300 W
		Halogène TBT (12 ou 24 V)via transformateur ferromagnétique ou électronique	1500 VA
		Fluo compact	20 x 20 W
		Tube fluorescent compensé en parallèle	400 W/C=45 μ
		Ballast électronique	580 W

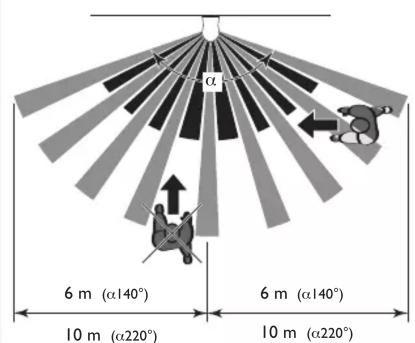

Zone de détection

2,5 m 8 m0,5 m 16 m

La hauteur d'installation optimale est de 2,5 Le champ de détection doit rester libre.

α 6 m (α140°) 6 m (α140°) 10 m (α220°) 10 m (α220°)

5212x : = 140° 5222x : = 220°

Dans le cas d'utilisation avec des charges non spécifiées il est impératif de relayer.

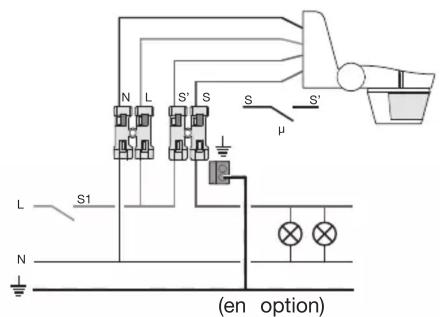

Raccordements

Câblages et branchements (réalisez une installation par câblage fixe).

Fonctionnement Auto/Arrêt Fonctionnement Auto/Marche

N L S' S S S' μ L S1 N (en option)

Caractéristiques techniques

Tension d'alimentation : 230 V\~ +10/-15% 50/60 Hz

Contact libre de potentiel utilisable en TBTS : oui, sans strap

Consommation àvide : 1,2 W

Seuil de luminosité : 5 à 1000 lux

Temporisation : 5 secondes à 30 minutes

Sensibilité : min. 20 %, max. 100 %

Branchement des produits en parallèle : oui Capacité de raccordement :fils rigides 1,5 ^2 mm

Température de fonctionnement : -20 °C à +55 Température de stockage : -20 °C à +60 °C

Classe d'isolation : II IK : 06

IP55

Résistance au feu : 750 °C

Dimensions (L x l x H) : 153 x 91 x 139 mm

Normes : IEC 60669-1, IEC 60669-2-1

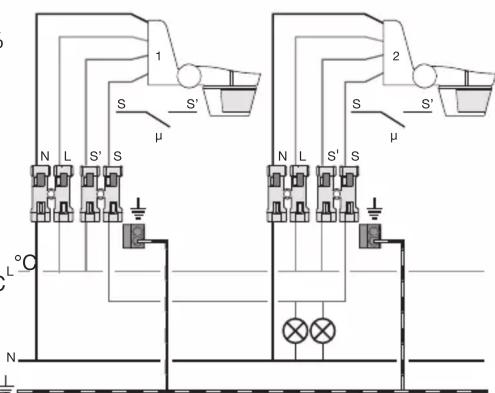

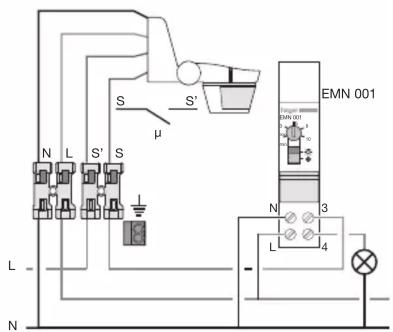

Fonctionnement en parallèle Commande d'une minuterie

1 2 S S' μ N L S' S S S' μ N L S' S L ° N L

(en option)

S S' μ N L S' S L N EMN 001 N 3 L 4

6T 7740.a

Détecteurs infrarouges 140° et 220évolués

IT

• rif. 52115 : bianco
• rif. 52116 : anthracite
• rif. 52127 : alu
• rif. 52128 : marrone

dal

Norme : IEC 60669-1, IEC 60669-2-1
