Type de produit	Détecteur de mouvement infrarouge 200°
Marque	Hager
Modèle	52210
Couleur	Blanc
Angle de détection	200°
Portée maximale	Jusqu'à 12 m (selon installation)
Alimentation	230 V~ +10/-15% 50/60 Hz
Consommation à vide	1,2 W
Seuil de luminosité réglable	5 à 1000 lux
Temporisation réglable	5 secondes à 15 minutes
Indice de protection	IP55
Classe d'isolation	II
Température de fonctionnement	-20°C à +55°C
Dimensions (L x l x H)	127 x 83 x 97 mm
Normes	IEC 60669-1, IEC 60669-2-1
Installation	Par un installateur électricien
Fonctions principales	Détection de mouvement, commande automatique d'éclairage, mode temporisé, mode minuterie, mode test
Accessoires fournis	Obturateurs sécables pour limitation de zone
Nettoyage	Chiffon doux et sec, éviter produits abrasifs
Pièces détachées disponibles	Supports de fixation en angle (52115/52116) et au plafond (52117/52118) en option
Réparabilité	Remplacement des composants par un professionnel

FOIRE AUX QUESTIONS - 52210 HAGER

Comment régler la temporisation du détecteur Hager 52210 ?

Utilisez le potentiomètre ⑥ (TIME) pour ajuster la durée de l'éclairage de 5 secondes à 15 minutes. En mode test, la temporisation est fixée à 40 secondes.

Pourquoi mon détecteur s'allume-t-il sans raison apparente ?

Cela peut être dû à des sources de chaleur (animaux, ventilation) ou au rayonnement solaire direct. Utilisez les obturateurs pour limiter la zone de détection ou inclinez le détecteur.

Quelle est la hauteur d'installation recommandée ?

La hauteur optimale est de 2,5 m. Une hauteur trop basse ou trop haute peut réduire la portée.

Puis-je installer ce détecteur en extérieur ?

Oui, l'indice IP55 le protège contre les intempéries. Évitez toutefois l'exposition directe au soleil ou à la pluie battante.

Comment tester la zone de détection ?

Placez le potentiomètre ⑤ sur 'auto test'. Le détecteur allume la lumière 1 seconde à chaque mouvement détecté pendant 3 minutes.

Le détecteur ne détecte pas les véhicules, que faire ?

Les véhicules avec moteur froid émettent peu de chaleur. Installez le détecteur pour que la zone de détection soit franchie transversalement plutôt que frontalement.

Comment raccorder le détecteur ?

Utilisez le bornier amovible Quick connect. Respectez le schéma de câblage : phase (L), neutre (N), charge (sortie éclairage). L'installation doit être faite par un électricien.

Quels types de lampes puis-je utiliser ?

Jusqu'à 1500 W pour halogène 230 V, 1500 VA pour halogène basse tension via transformateur, 10 x 20 W pour fluo compact, 580 W pour ballast électronique. Pour d'autres charges, utilisez un relais.

Le détecteur ne s'éteint pas, que faire ?

Vérifiez que le potentiomètre ⑤ n'est pas en mode test. Sinon, réduisez la temporisation ou le seuil de luminosité. Si le problème persiste, une source de chaleur peut être dans la zone.

Comment limiter la zone de détection ?

Utilisez les obturateurs sécables fournis en les clipsant sur l'optique pour masquer certaines zones.

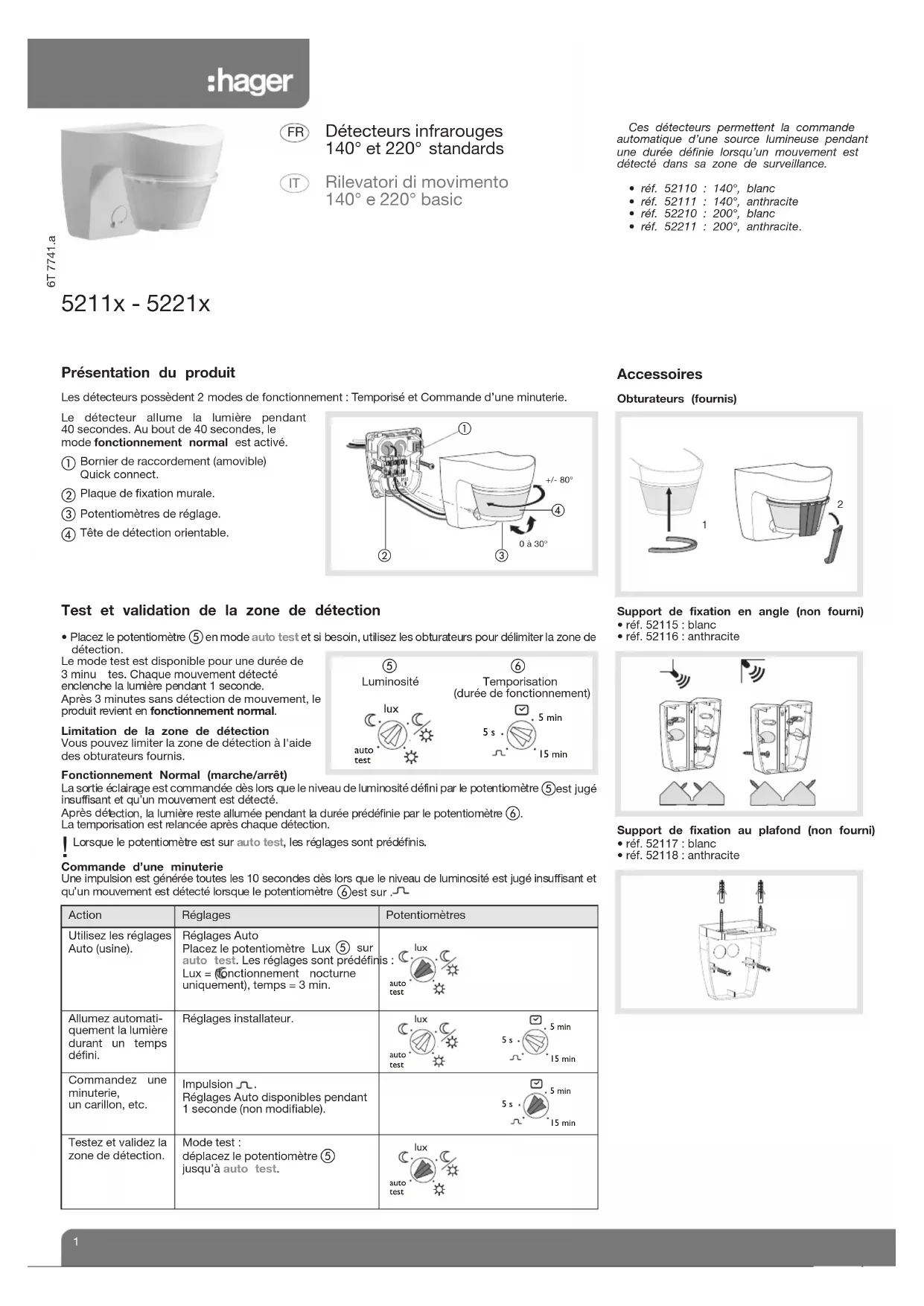

MODE D'EMPLOI 52210 HAGER

Détecteurs infrarouges 140° et 220° standards

IT

Ces détecteurs permettent la commande automatique d'une source lumineuse pendant une durée définie lorsqu'un mouvement est détecté dans sa zone de surveillance.

• réf. 52110 : 140°, blanc
• réf. 52111 : 140°, anthracite
• réf. 52210 : 200°, blanc
• réf. 52211 : 200°, anthracite.

5211x - 5221x

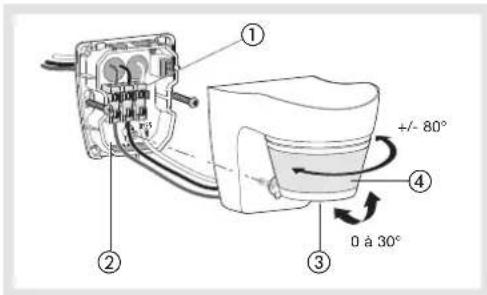

Présentation du produit

Les détecteurs possèdent 2 modes de fonctionnement : Temporisé et Commande d'une minuterie.

Le détecteur allume la lumière pendant 40 secondes. Au bout de 40 secondes, le mode fonctionnement normal est activé.

① Bornier de raccordement (amovible) Quick connect.
② Plaque de fixation murale.
③ Potentiomètres de réglage.
④ Tête de détection orientable.

Accessoires

Obturateurs (fournis)

Test et validation de la zone de détection

- Placez le potentiomètre ⑤ en mode auto test et si besoin, utilisez les obturateurs pour délimiter la zone de détection.

Le mode test est disponible pour une durée de 3 minu tes. Chaque mouvement détecté enclenche la lumière pendant 1 seconde. Après 3 minutes sans détection de mouvement, le produit revient en fonctionnement normal.

Limitation de la zone de détection Vous pouvez limiter la zone de détection à l'aide des obturateurs fournis.

Fonctionnement Normal (marche/arrêt)

La sortie éclairage est commandée dès lors que le niveau de luminosité défini par le potentiomètre ⑤ est jugé insuffisant et qu'un mouvement est détecté.

Après détection, la lumière reste allumée pendant la durée prédéfinie par le potentiomètre ⑥. La temporisation est relancée après chaque détection.

! Lorsque le potentiomètre est sur auto test, les réglages sont prédéfinis.

Commande d'une minuterie

Une impulsion est générée toutes les 10 secondes dès lors que le niveau de luminosité est jugé insuffisant et qu'un mouvement est détecté lorsque le potentiomètre ⑥ est sur .

Action	Réglages	Potentiomètres
Utilisez les réglages Auto (usine).	Réglages Auto Placez le potentiomètre Lux 5 sur auto test. Les réglages sont prédéfinis : Lux = fonctionnement nocturne uniquement), temps = 3 min.
Allumez automatiquement la lumière durant un temps défini.	Réglages installateur.
Commandez une minuterie, un carillon, etc.	Impulsion ∩ . Réglages Auto disponibles pendant 1 seconde (non modifiable).
Testez et validez la zone de détection.	Mode test : déplacez le potentiomètre 5 jusqu'à auto test.

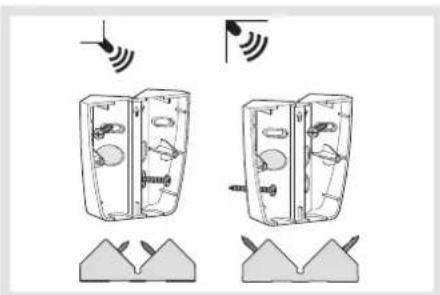

Support de fixation en angle (non fourni)

• réf. 52115 : blanc
• réf. 52116 : anthracite

Support de fixation au plafond (non fourni)

• réf. 52117 : blanc
• réf. 52118 : anthracite

La hauteur d'installation optimale est de 2,5 m. Le champ de détection doit rester libre.

- Enclenchement intempestif de la lampe Causes : activité permanente de sources de chaleur dans la zone de détection (arbres, buissons agités par le vent ou présence de chats, chiens dans la zone de détection).

Rayonnement solaire direct sur la lentille du détecteur.

Le détecteur est plac é au dessus d'une grille d'aération.

Remèdes :

• Limitez la portée du détecteur en modifiant son inclinaison ou par clipsage des lamelles d'occultation sur l'optique.
• Protégez la lentille contre le rayonnement solaire direct.

- Modifiez l'emplacement du détecteur.

- La portée du détecteur est trop faible :

• Modifiez la hauteur d'installation (une hauteur de 2,5 mètres est optimale).
• Modifiez l'inclinaison du détecteur.

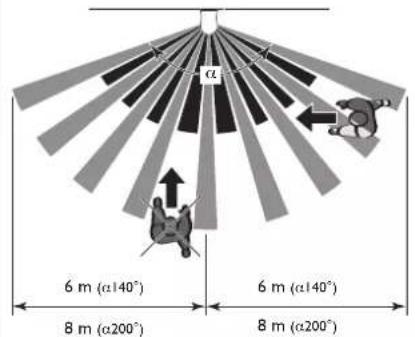

- Pas de détection à l'approche d'un véhicule (le moteur du véhicule n'est pas encore chaud, faible rayonnement de chaleur) ou ! d'une personne :

- Installez le détecteur de manière à ce que la zone de détection soit franchie transversalement.

Caractéristiques techniques

Tension d'alimentation : 230 V\~ +10/-15% 50/60 Hz

Consommation à vide : 1,2 W

Seuil de luminosité : 5 à 1000 lux

Temporisation : 5 secondes à 15 minutes

Limitation de la zone de détection :

obturateurs sécables (fournis)

Branchement des produits en para llèle : oui

Capacité de raccordement :fils rigides 1,5 mm²

Température de fonctionnement : -20°C à +55°C

Température de stockage : -20°C à +60°C

Classe d'isolation : II

IK: 04

IP55

Résistance au feu : 750°C

Dimensions (L x l x H) : 127 x 83 x 97 mm

Normes : IEC 60669-1, IEC 60669-2-1

Utilisable partout en Europe et en Suisse

CE

Installation

Appareil à installer uniquement par un installateur électricien.

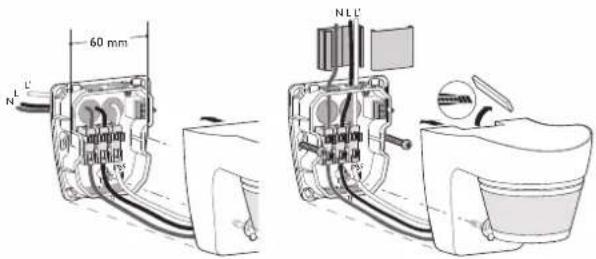

Montage

Pour un montage en saillie ou au plafond :

• fixez la plaque murale à l'aide des vis fournies.
• Raccordez le détecteur (voir schéma de raccordement).
• Clipsez le détecteur sur la plaque murale, vissez pour fermer.

Pour un montage en angle, la plaque de fixation murale se fixe entre l'accessoire et le détecteur.

Les entrées de câbles (cloisons défonçables) sont possibles :
- par l'arrière (montage sur boîte), par le bas ou par le haut.
• Par une moulure apparente.

Câblages et branchements (réalisez une installation par câblage fixe).

Précautions de mise en œuvre

Le détecteur est sensible au rayonnement solaire et aux intempéries.
- Evitez de l'exposer directement aux rayons du soleil ou à la pluie.
- Respectez une distance de 1 mètre entre la source lumineuse et le détecteur.

Type de charges		L' μ10A AC1 230 V~
	Incandescente, halogène 230 V	1500 W
	Halogène TBT (12 ou 24 V) via transformateur ferromagnétique ou électronique	1500 VA
	Fluo compact	10 x 20 W
	Tube fluorescent compensé en parallèle	290 W/C=32 μf
	Ballast électronique	580 W

Dans le cas d'utilisation avec des charges non spécifiées il est impératif de relayer.

:hager

Détecteurs infrarouges 140° et 220° standards

IT

• rif. 52117 : bianco
- rif. 52118 : anthracite

FR Détecteurs infrarouges 140° et 220° standards
IT Rilevatori di movimento 140° e 220° basic

5211x - 5221x

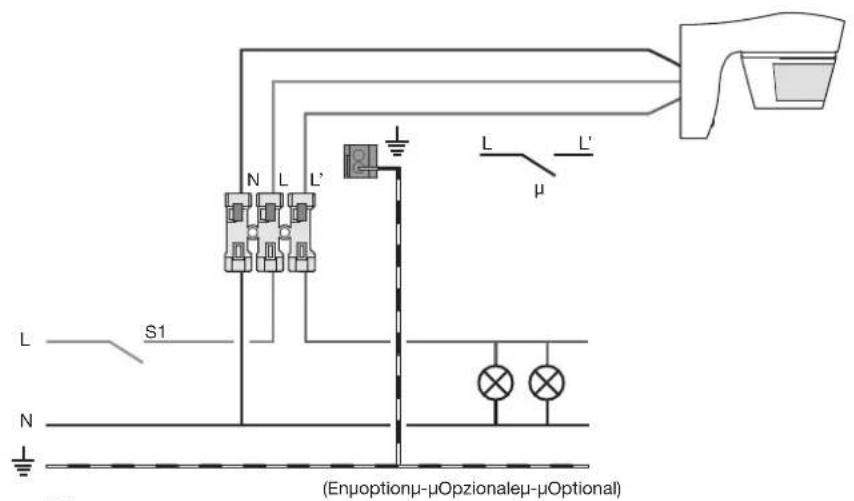

Fonctionnement Auto/Arrêt Funzionamento Auto/Spento

S1 =μArrêtμ-μspentομ-μOff =μModeμautομ-μModalitàμautομ-μAutoμmode

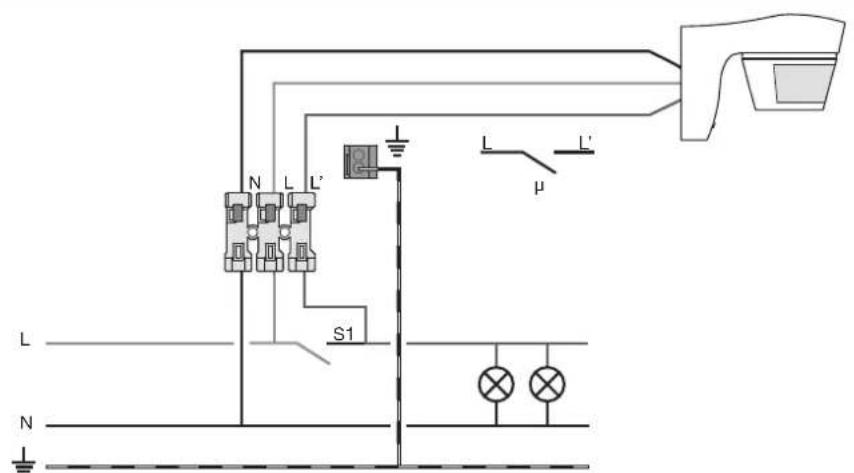

Fonctionnement Auto/Marche Funzionamento Auto/Acceso

(Enμoptionμ-μOpzionaleμ-μOptional)
S1 =μModeμautoμ-μModalitàμautoμ-μAutoμmode =μONμpermanentμ-μONμpermanentεμ-μStandingμON
