52366 - Détecteur de mouvement HAGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 52366 HAGER au format PDF.
| Type de produit | Détecteur de présence 1 canal |
| Marque | Hager |
| Modèle | 52366 (EE810) |
| Alimentation | 230 V ~ 50 Hz |
| Consommation à vide | 1,2 W |
| Hauteur d'installation recommandée | 2,5 m à 3,5 m |
| Zone de détection (présence) | Jusqu'à 18 m (X) x 9 m (Y) à 3,5 m de hauteur |
| Angle de détection | 360° (orientation de la tête à 90°) |
| Durée de fonctionnement (sortie éclairage) | 1 à 30 minutes (réglable) |
| Seuil de luminosité | 5 à 1200 Lux (réglable) |
| Sorties | S1 (éclairage), S2 (minuterie ou association) |
| Température de fonctionnement | 0 °C à +40 °C |
| Température de stockage | -10 °C à +60 °C |
| Indice de protection | IP41 |
| Résistance aux chocs (IK) | IK03 |
| Classe d'isolation | II |
| Protection en amont | Disjoncteur 10 A |
| Section de raccordement | 1 mm² à 4 mm² |
| Dimensions (L x l x h) | Environ 120 mm x 80 mm x 80 mm (estimation) |
| Poids | Environ 0,2 kg (estimation) |
| Entretien | Nettoyer les lentilles avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Réparabilité | Pièces détachées disponibles auprès du fabricant. Réparation par un professionnel recommandée. |
FOIRE AUX QUESTIONS - 52366 HAGER
Questions des utilisateurs sur 52366 HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvement au format PDF gratuitement ! Retrouvez votre notice 52366 - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 52366 de la marque HAGER.

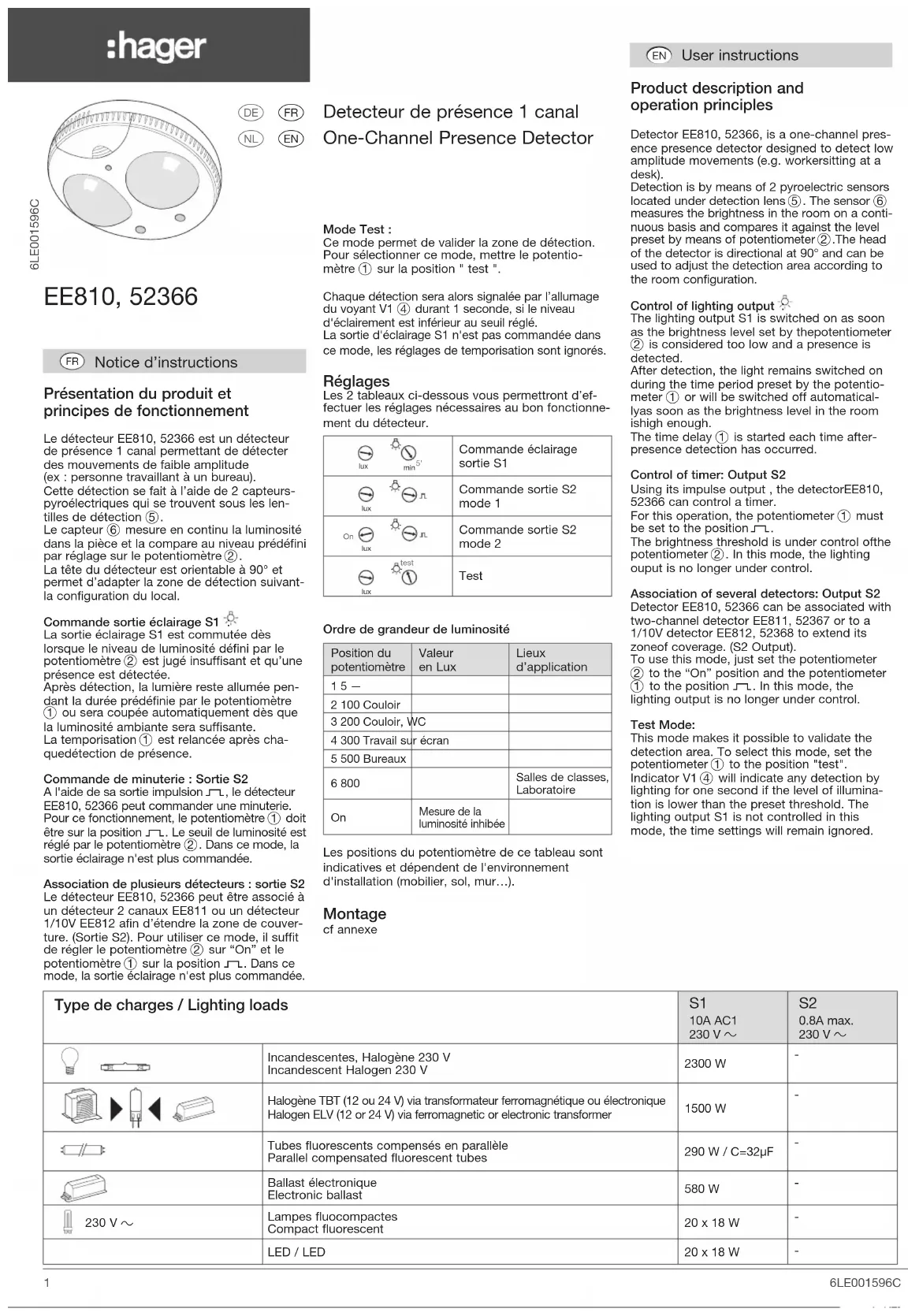

MODE D'EMPLOI 52366 HAGER
Notice d'instructions
Présentation du produit et principes de fonctionnement
Le détecteur EE810, 52366 est un détecteur de présence 1 canal permettant de détecter des mouvements de faible amplitude (ex : personne travaillant à un bureau). Cette détection se fait à l'aide de 2 capteurs-pyroélectriques qui se trouvent sous les lentilles de détection (5).
Le capteur ⑥ mesure en continu la luminosité dans la pièce et la compare au niveau prédéfini par réglage sur le potentiomètre ②.
La tête du détecteur est orientable à 90° et permet d'adapter la zone de détection suivant-la configuration du local.
Commande sortie éclairage S1
La sortie éclairage S1 est commutée dès lorsque le niveau de luminosité défini par le potentiomètre ② est jugé insuffisant et qu'une présence est détectée.
Après détection, la lumière reste allumée pendant la durée prédéfinie par le potentiomètre ① ou sera coupée automatiquement dès que la luminosité ambiante sera suffisante.
La temporisation ① est relancée après chaquédétection de présence.
Commande de minuterie : Sortie S2
A l'aide de sa sortie impulsion ∥, le détecteur EE810, 52366 peut commander une minuterie. Pour ce fonctionnement, le potentiomètre ① doit être sur la position ∥. Le seuil de luminosité est réglé par le potentiomètre ②. Dans ce mode, la sortie éclairage n'est plus commandée.
Association de plusieurs détecteurs : sortie S2 Le détecteur EE810, 52366 peut être associé à un détecteur 2 canaux EE811 ou un détecteur 1/10V EE812 afin d'étendre la zone de couverture. (Sortie S2). Pour utiliser ce mode, il suffit de régler le potentiomètre ② sur "On" et le potentiomètre ① sur la position □. Dans ce mode, la sortie éclairage n'est plus commandée.
Detecteur de présence 1 canal One-Channel Presence Detector
Mode Test :
Ce mode permet de valider la zone de détection. Pour sélectionner ce mode, mettre le potentio-mètre ① sur la position " test ".
Chaque détection sera alors signalée par l'allumage du voyant V1 ④ durant 1 seconde, si le niveau d'éclairement est inférieur au seuil réglé. La sortie d'éclairage S1 n'est pas commandée dans ce mode, les réglages de temporisation sont ignorés.
Réglages
Les 2 tableaux ci-dessous vous permettront d'effectuer les réglages nécessaires au bon fonctionnement du détecteur.
 | Commande éclairage sortie S1 | |
 | Commande sortie S2 mode 1 | |
| On |  | Commande sortie S2 mode 2 |
 | Test |
Ordre de grandeur de luminosité
| Position du potentiomètre | Valeur en Lux | Lieux d’application |
| 1 5 — | ||
| 2 100 Couloir | ||
| 3 200 Couloir, WC | ||
| 4 300 Travail sur écran | ||
| 5 500 Bureaux | ||
| 6 800 | Salles de classes, Laboratoire | |
| On | Mesure de la luminosité inhibée |
Les positions du potentiomètre de ce tableau sont indicatives et dépendent de l'environnement d'installation (mobilier, sol, mur...).
Montage
cf annexe
User instructions

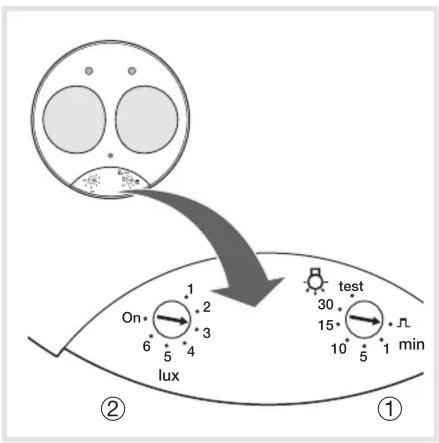

Potentiomètres de réglages
Adjustment potentiometers


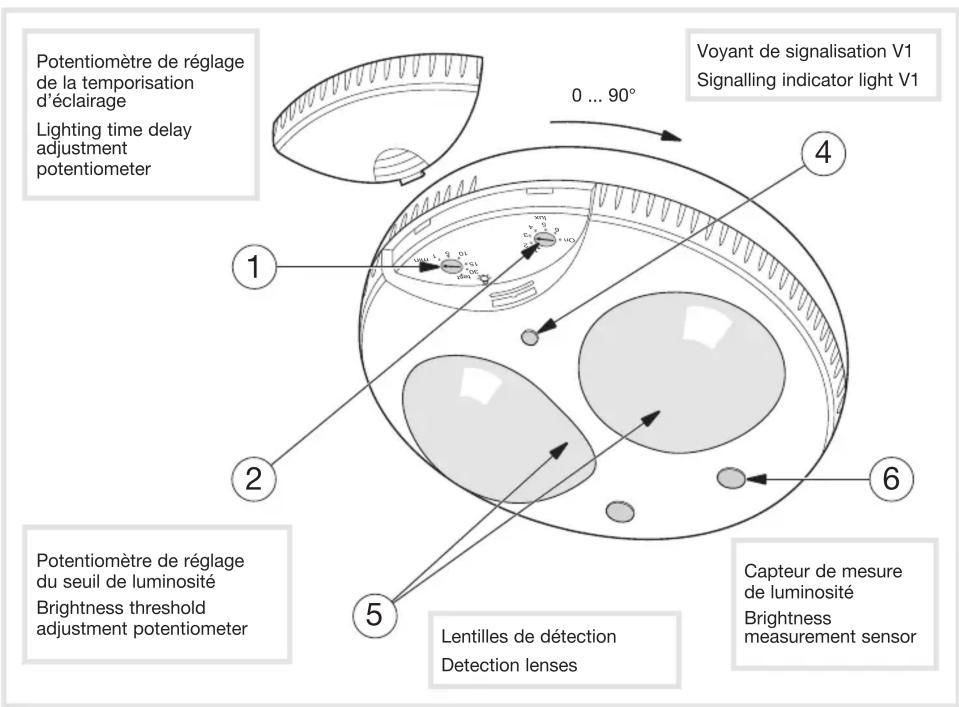

Description du détecteur - Description of detector
| Caractéristiques fonctionnelles Entering instructions | ||
| Durée de fonctionnement sortie éclairage :Seuil de luminosité :Hauteur d'installation recommandée : | Lighting output operating time:Brightness threshold:Recommended installation distancefrom ground: | 1 -> 30 min5 -> 1200 Lux2,5 m -> 3,5 m |
| Environnement EnvironmentT° de fonctionnement : Operating temperature: T° stockage:Classe d'isolation:IK:Indice de protection :Protection en amont :disjoncteur 10A | 0°C -> +40°C-10°C -> +60°CIIIIK03IP4110A | |
| Capacité de raccordement | Electrical connection 1mm^2 = 4 mm^2 | 1mm^2 = 4 mm^2 |

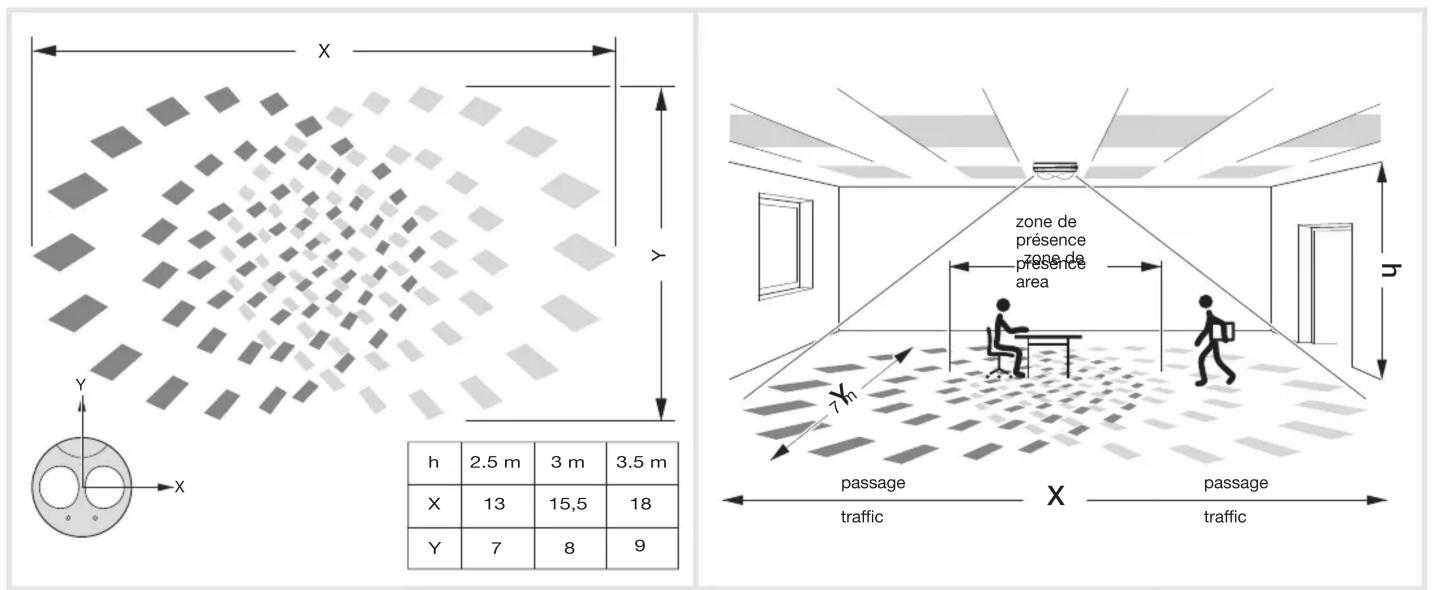

Zones de détection - Detection areas

