EE812 - Détecteur de mouvement HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de présence 1-10V
Marque	Hager
Modèle	EE812
Tension d'alimentation	230 V ~ 50 Hz
Consommation à vide	1,2 W
Sortie de commande	1-10 V (max 50 mA)
Entrée de dérogation	230 V ~ (max 50 mA)
Temporisation	1 à 30 minutes (réglable) ; minuterie 15 min
Seuil de luminosité	5 à 1200 lux (réglable)
Réglage du niveau de présence	Min à 100 %
Hauteur d'installation recommandée	2,5 m à 3,5 m
Zone de détection	Horizontale : 18 m (à 2,5 m), 15,5 m (à 3 m), 16 m (à 3,5 m) ; Verticale : 7 à 8 m
Angle de rotation de la tête	30°
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-10 °C à +60 °C
Indice de protection	IP41
Protection amont	Disjoncteur 10 A
Fonctions principales	Détection de présence, régulation de lumière (modes 1, 2, 3), mode test, entrée dérogation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Installation par un professionnel qualifié ; respecter les normes électriques
Pièces détachées et réparabilité	Accessoires optionnels : bouton poussoir, ballasts électroniques 1-10V, télérupteurs universels
Informations générales	Détecteur pyroélectrique double lentille ; convient pour bureaux, couloirs, salles de classe

FOIRE AUX QUESTIONS - EE812 HAGER

Comment brancher le détecteur EE812 sur un ballast 1-10V ?

Le détecteur possède une sortie 1-10V (bornes marquées). Raccordez-la à l'entrée de commande du ballast électronique compatible. Respectez la polarité (0-10V) et la capacité de courant (50 mA max).

Que signifie le mode test et comment l'activer ?

Le mode test permet de vérifier la zone de détection. Tournez le potentiomètre de temporisation (1) sur la position 'test'. Chaque détection allume le voyant VI (4) pendant 1 seconde si la luminosité est inférieure au seuil. La sortie éclairage n'est pas active.

Comment régler la temporisation d'extinction ?

Utilisez le potentiomètre (1) marqué 'Temporisation'. La plage de réglage va de 1 minute (position miniature) à plus de 30 minutes (position max). Tournez dans le sens horaire pour augmenter la durée.

Quelle est la différence entre les modes 1, 2 et 3 ?

Mode 1 (régulation inactive) : la sortie est à 100% en présence, puis passe en veille après temporisation. Mode 2 (régulation active avec consigne locale) : le niveau d'éclairement est régulé selon le potentiomètre (2). Mode 3 (régulation active en mode auto) : la consigne est définie par bouton poussoir (500 lux par défaut).

Puis-je utiliser un bouton poussoir pour déroger la commande ?

Oui, raccordez un bouton poussoir sur l'entrée 'dérogation' (bornes 25). Un appui bref inverse l'état de la sortie pour la durée de temporisation ; un appui long modifie la consigne de luminosité (en mode 2 ou 3).

Quelle hauteur d'installation est recommandée ?

La hauteur conseillée est comprise entre 2,5 m et 3,5 m. Les dimensions de la zone de détection varient selon la hauteur (voir tableau dans la notice).

Le détecteur peut-il commander directement une ampoule ?

Non, la sortie 1-10V est un signal de commande basse tension. Vous devez l'utiliser avec un ballast électronique 1-10V ou un télérupteur universel compatible (EV100/EV102) pour piloter des charges 230V.

Comment régler le seuil de luminosité ?

Utilisez le potentiomètre (3) marqué 'Seuil de luminosité'. Les positions correspondent à des valeurs en lux (ex: position 1 = 5 lux). Ajustez selon l'application (couloir, bureau, salle de classe).

Que faire si le voyant ne s'allume pas en mode test ?

Vérifiez que la luminosité ambiante est inférieure au seuil réglé. Si le voyant ne s'allume toujours pas, le détecteur peut être mal orienté ou le seuil trop élevé. Rapprochez-vous de la zone de détection.

Le détecteur est-il compatible avec les ballasts fluorescents ?

Oui, à condition que le ballast possède une interface de commande 1-10V. La charge maximale est de 580 W pour des ballasts électroniques (ou 1000 W pour les télérupteurs EV100/EV102).

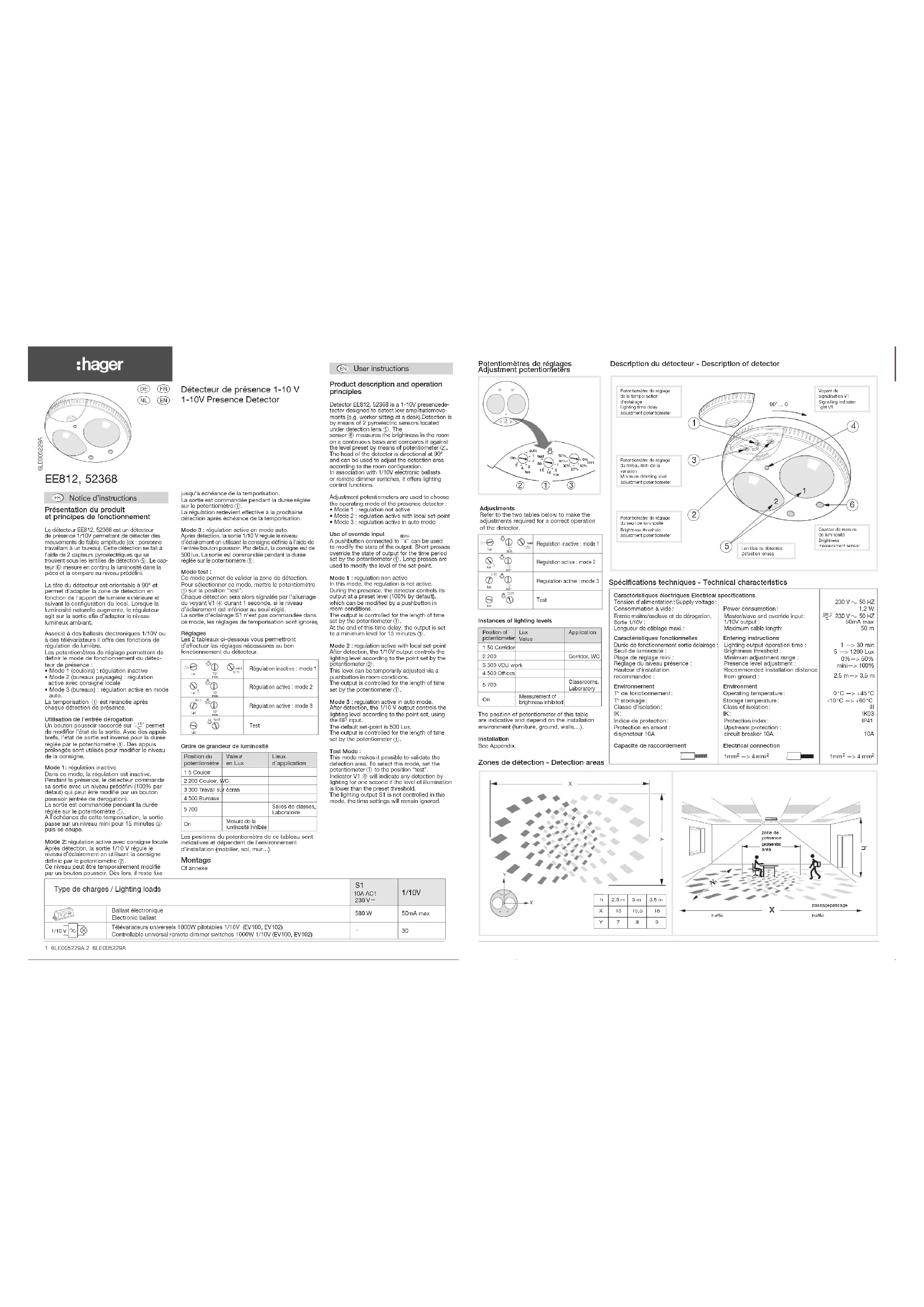

MODE D'EMPLOI EE812 HAGER

FR Notice d'instructions

Présentation du produit et principes de fonctionnement

Le détecteur EE812, 52368 est un détecteur de présence 1/10V permettant de détector des mouvements de faible amplitude (ex : personne travaillant à un bureau). Cette détction se fait à l'aide de 2 cacteurs pyroélectriques qui se trouvant sous les lentiles de détection ⑤. Le cap tour ⑥ maure en continu la luminette dans la pièce et la compris au niveau prédéfini.

La tête du détecteur est orientable à 30° et permet d'adapter le zone de détraction en fonction de l'apport de lumière extérieure et suivant la configuration du local. Lorsque la luminosité naturelle augmente, le régulateur agit sur la sorte afin d'adapter le niveau lumineux ambient.

Associé à des ballats électroniques 1/10V ou à des télévariateurs il offre des fonctions de régulation de lumière. Les potentiomètres de réglage permettent de définir le mode de fonctionnement du détecteur de préverse :

- Mode 1 (coulairs) : régulation inactive - Mode 2 (bureaux paysagés) : régulation active avec consigne locale

- Mode 3 (bureaux) : régulation active en mode auto.

La temporisation ① est relancée après chaque détection de présence.

Utilisation de l'entrée dérogation Un bouton pouvoir raccordé sur ^25 permet de modifier l'état de la sortie. Aves des appuis brefs, l'état de sortie est inversé pour la durée régée par le potentiomètre ①. Des appuis prolongés sont utilisées pour modifier le niveau de la consigne.

Mode 1: régulation inactive Dans ce mode, la régulation est inactive. Pendant la présence, le détecteur commande sa sortie avec un niveau prédefini (100% par défaut) qui peut être modifié par un bouton poussoir (antrée de dérogation). La sortie est commandée pendant la durée régiée sur le potentiomètre ①. A l'échéance de cette temporisation, la sortie passe sur un niveau mini pour 15 minutes ② puis se coupe.

Mode 2: régulation active avec consigne locale Après détection, la sortie 1/10 V régue le niveau d'écairement en utilisant la consigne définitie par le potentiomètre (2). Ce niveau peut être temporairement modifié par un bouton poussoir. Dès lors, il reste fixe

Détecteur de présence 1-10 V 1-10V Presence Detector

jusqu'à échéance de la temporisation. La sortie est commandée pendant la durée région sur le potentiamètre ①. La régulation redevient effective à la prochaine detection après échéance de la temporisation.

Mode 3 : régulation active en mode auto. Après détaction, la sortie 1/10 V régulo le niveau d'éclairement en utilisant la consigne définie à l'onde de l'entrée bouton pousoir. Par défaut, la consigne est de 500 lux. La sortie est commandée pendant la durée régise sur la poténomètre (1).

Mode test

Ce mode permet de vaider la zone de détection. Pour sélectionner ce mode, mettre le potentiomètre (1) sur la position "tast".

Chaque détection sera alors signalée par l'alumage du voyant VI ④ durant 1 seconde, si le niveau d'éclairement est inférieur au seuil réglé.

La sortie d'éclairage S1 n'est pas commandée dans ce mode, les réglages de temporisation sont ignorés

Réglages

Les 2 tableaux ci-dessous vous permettant d'effectuer les réglages nécessaires au bon fonctionnement du détecteur.

	Régulation inactive : mode 1
	Regulation active : mode 2
	Régulation active : mode 3
	Test

Ordre de grandeur de luminosité

Position du potentiomètre	Valour en Lux	Lieux d'application
1 5 Coulor
2 200 Coulor, WC
3 300 Travail sur écran
4 500 Bureaux
5 700		Salles de classes, Laboratoire
On	Misure de la luminaire limitée

Les positions du potentiomètre de ce tableau sont indicatives et dépendent de l'environnement d'installation (moblier, sol. mur...).

Montage Of annexa

Type de charges / Lighting loads		S1104 ACI230 V~	1/10V
	Ballast électroniqueElectronic ballast	580 W	50mA max
1/6 V	Télévasteurs universes 1000W plottacles 1/10V (EV100, EV102)Controllable universal remote dimmer switches 1000W 1/10V (EV100, EV102)	-	3D

Potentiomètres de réglages Adjustment potentiometers

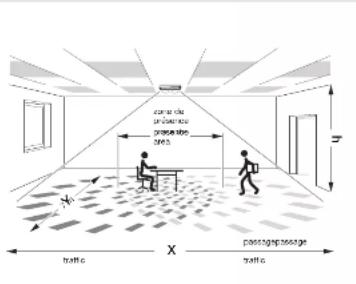

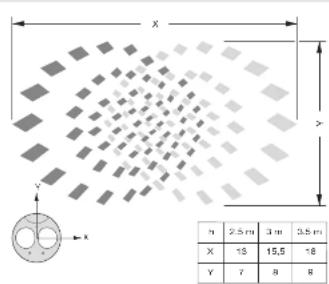

Zones de détection - Detection areas

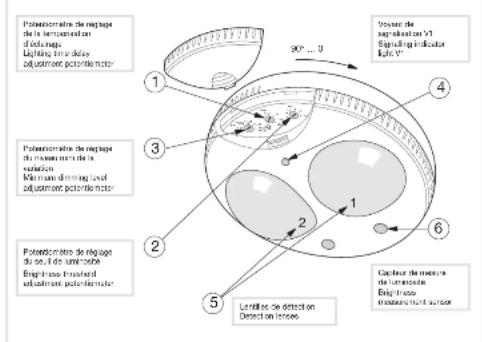

Description du détecteur - Description of detector

Potentiocrometre de réglage de la tempoméral an d'ouvrage. Légation, en le d'ouvrage adjustement potentiometer Potentiocrometre de réglage de tempoméral an de la volumen Mill mmol/mining level adjustement potentiometer Potentiocrometre de réglage du seul d'unirinette Engrise des unvrage adjustement potentiometer Lételles de detection Detection lenses Vossant de sprainable on 101 Signalling indicator laser 0°C Cachour de mesure de tempoméral Engrise des measurement sensor

Caractéristiques électriques Electrical specifications
Tension d'alimentation: Supply voltage:	230 V → 50 Hz
Consummation à vide:	1,2 W
Entrée maître/éclave et de dérogation, Sorle 1/10V.	25^ 230 V → 50 Hz50mA max
Longueur de clômage max.:	Maximum cable length: 50 m
Caractéristiques fonctionnelles
Dune de fonctionnement sortie éclairage :	Entering Instructions
Seut de luminouette :	Lighting output operation time : 1 → > 30 min
Page de récluge mini :	Brightness threshold : 5 → > 1200 Lux
Réglage du niveau présence :	Minimum adjustment : 0% → > 50%
Hauteur d'installation recommandée :	Presenance level adjustment :min → > 100%
	Recommended installation distance from ground : 2,5 m → > 3,5 m
Environnement
T1 de fonctionnement :	Environment
T1 stockage :	Operating temperature:0°C → +45°C
	Storage temperature:-10°C → +60°C
Glass d'Isolation :	Class of isolation:IKI
IK :	IK
Indice de protection :	Protection Index:IP41
Protection en anant :disconcteur 10A	Upstream protection :circuit breaker 10A
Capacité de raccordement
	Electrical connection

x y x n 2.5 m 3 m 3.5 m X 18 15,5 16 Y 7 8 8
