| Type de produit | Détecteur de présence 2 canaux |
| Marque | Hager |
| Modèle | 52367 (EE811) |
| Tension d'alimentation | 230 V~ 50 Hz |
| Consommation à vide | 1,2 W |
| Temporisation éclairage S1 | 1 min à 30 min |
| Temporisation présence S2 | 30 s à 60 min |
| Seuil de luminosité | 5 à 1200 Lux |
| Hauteur d'installation recommandée | 2,5 m à 3,5 m |
| Température de fonctionnement | 0 °C à +40 °C |
| Température de stockage | -10 °C à +60 °C |
| Classe d'isolation | II |
| Indice de protection | IP41 |
| Résistance aux chocs IK | IK03 |
| Protection amont | Disjoncteur 10 A |
| Capacité de raccordement | 1 mm² à 4 mm² |
| Zone de détection (portée) | Jusqu'à 18 m (longueur) x 9 m (largeur) selon hauteur |
| Nombre de canaux | 2 |
| Orientation de la tête | Orientable à 90° |
| Mode test | Oui (potentiomètre sur position test) |
| Fonctions spéciales | Mode semi-automatique, association maître/esclave |
FOIRE AUX QUESTIONS - 52367 HAGER
Questions des utilisateurs sur 52367 HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvement au format PDF gratuitement ! Retrouvez votre notice 52367 - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 52367 de la marque HAGER.
MODE D'EMPLOI 52367 HAGER

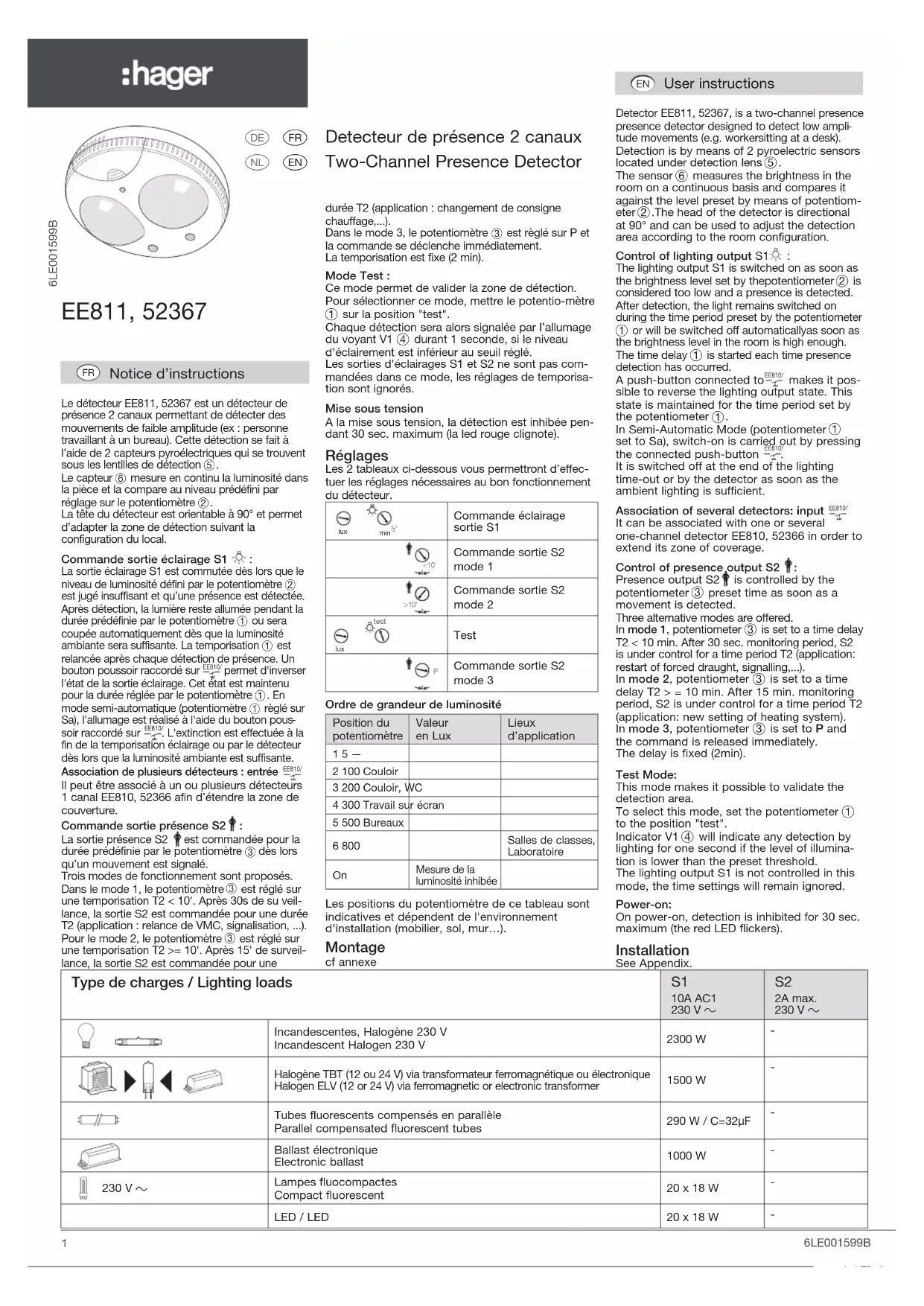

Notice d'instructions
Le détecteur EE811, 52367 est un détecteur de présence 2 canaux permettant de détecter des mouvements de faible amplitude (ex : personne travaillant à un bureau). Cette détction se fait à l'aide de 2 capteurs pyroélectriques qui se trouvent sous les lentilles de détction ⑤. Le capteur ⑥ mesure en continu la luminosité dans la pièce et la compare au niveau prédéfini par réglage sur le potentiomètre ②. La tête du détecteur est orientable à 90° et permet d'adapter la zone de détction suivant la configuration du local.
Commande sortie éclairage S1 : La sortie éclairage S1 est commutée dès lors que le niveau de luminosité défini par le potentiomètre ② est jugé insuffisant et qu'une présence est détectée. Après détection, la lumière reste allumée pendant la durée prédéfinie par le potentiomètre ① ou sera coupée automatiquement dès que la luminosité ambiante sera suffisante. La temporisation ① est relancée après chaque détection de présence. Un bouton poussoir raccordé sur 810/d permet d'inverser l'état de la sortie éclairage. Cet état est maintenu pour la durée réglée par le potentiomètre ①. En mode semi-automatique (potentiomètre ① règlé sur Sa), l'allumage est réalisé à l'aide du bouton poussoir raccordé sur 810/d . L'extinction est effectuée à la fin de la temporisation éclairage ou par le détecteur dès lors que la luminosité ambiante est suffisante. Association de plusieurs détecteurs : entrée 810/d Il peut être associé à un ou plusieurs détecteurs 1 canal EE810, 52366 afin d'étendre la zone de couverture.
Commande sortie présence S2 ⚡ : La sortie présence S2 ⚡ est commandée pour la durée pré définie par le potentiomètre ③ dès lors qu'un mouvement est signalé. Trois modes de fonctionnement sont proposés. Dans le mode 1, le potentiomètre ③ est réglé sur une temporisation T2 < 10'. Après 30s de su veillance, la sortie S2 est commandée pour une durée T2 (application : reliance de VMC, signalisation, ...). Pour le mode 2, le potentiomètre ③ est réglé sur une temporisation T2 >= 10'. Après 15' de surveillance, la sortie S2 est commandée pour une
Detecteur de présence 2 canaux Two-Channel Presence Detector
durée T2 (application : changement de consigne chauffage,...).
Dans le mode 3, le potentiomètre ③ est réglé sur P et la commande se déclenche immédiatement. La temporisation est fixe (2 min).
Mode Test :
Ce mode permet de valider la zone de détection. Pour sélectionner ce mode, mettre le potentio-mètre ① sur la position "test". Chaque détection sera alors signalée par l'allumage du voyant V1 ④ durant 1 seconde, si le niveau d'éclairement est inférieur au seuil réglé. Les sorties d'éclairages S1 et S2 ne sont pas commandées dans ce mode, les réglages de temporisation sont ignorés.
Mise sous tension
A la mise sous tension, la détection est inhibée pendant 30 sec. maximum (la led rouge clignote).
Réglages
Les 2 tableaux ci-dessous vous permettront d'effectuer les réglages nécessaires au bon fonctionnement du détecteur.
| lux | min5' | Commande éclairage sortie S1 |
| Commande sortie S2 mode 1 | ||
| Commande sortie S2 mode 2 | ||
| lux | test | Test |
| Commande sortie S2 mode 3 |
Ordre de grandeur de luminosité
| Position du potentiomètre | Valeur en Lux | Lieux d’application |
| 1 5 — | ||
| 2 100 Couloir | ||
| 3 200 Couloir, WC | ||
| 4 300 Travail sur écran | ||
| 5 500 Bureaux | ||
| 6 800 | Salles de classes, Laboratoire | |
| On | Mesure de la luminosité inhibée |
Les positions du potentiomètre de ce tableau sont indicatives et dépendent de l'environnement d'installation (mobilier, sol, mur...).
Montage
cf annexe

User instructions

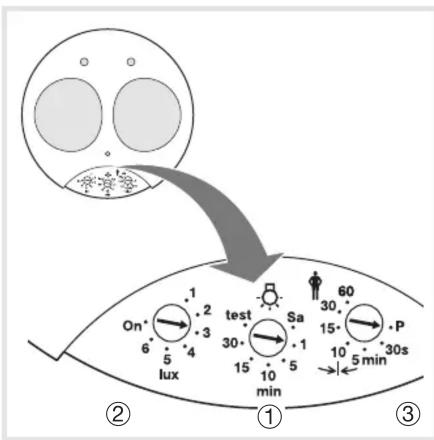

Potentiomètres de réglages
Adjustment potentiometers
Adjustments

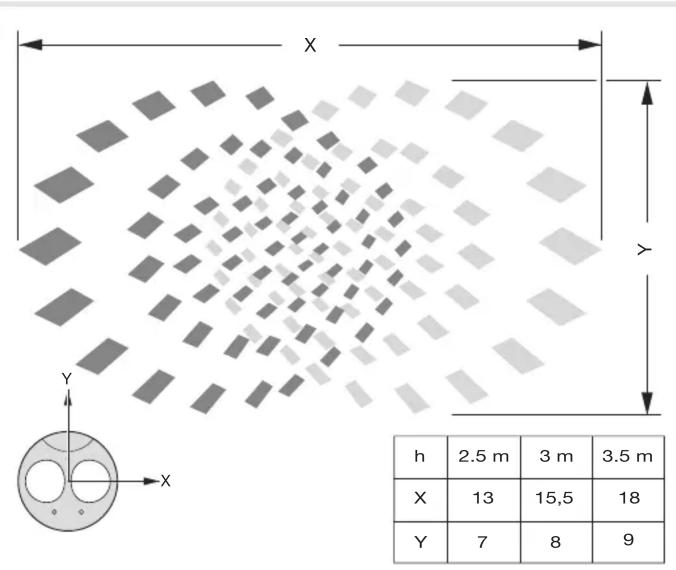

Zones de détection - Detection areas

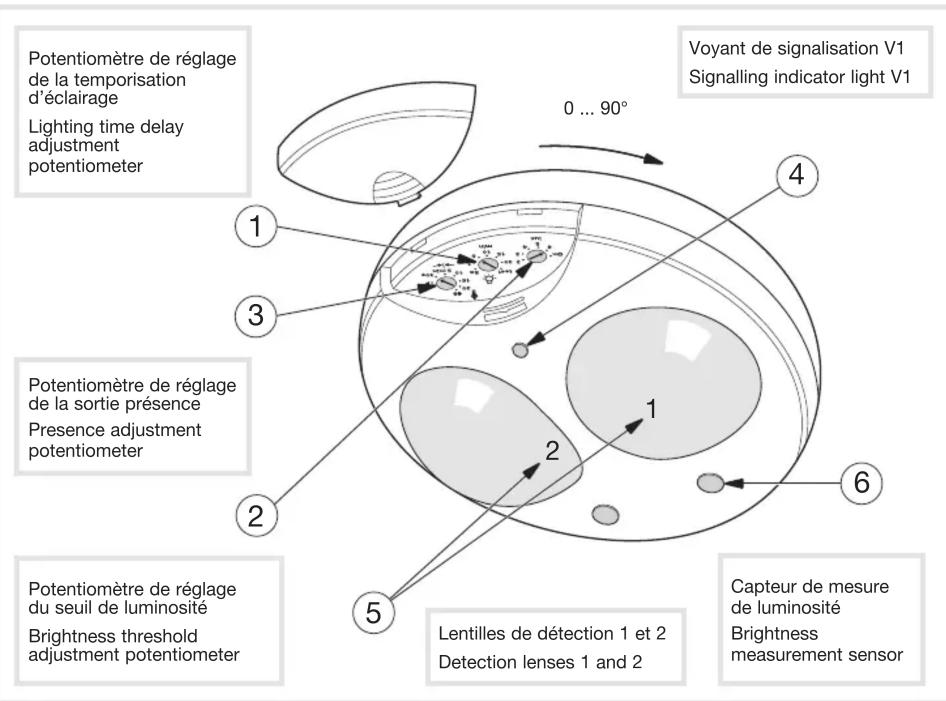

Description du détecteur - Description of detector
| Tension d'alimentation: Supply voltage:Consommation à vide : Power consumption:1,2 WEntrée maître/esclave et de dérogation:Longueur de câblage maxi.: | Master/slave and override input:Maximum cable length: | 230 V~50 HZ 810 230 V~50 HZ50 m |
| Caractéristiques fonctionnelles Entering instructionsTemporisation de la sortie éclairage S1 🔺 :Temporisation sortie présence S2 🔺 :Seuil de luminosité :Hauteur d'installation recommandée : | Lighting output S1 time delay S1 🔺 :Presence output time delay S2 🔺 :Brightness threshold:Recommended installation distance from ground: | 1 ->30 min30s ->60 min5 ->1200 Lux2,5 m ->3,5 m |
| Environnement EnvironmentT° de fonctionnement : Operating temperature: 0°C ->+40°C | ||
| T° stockage:Classe d'isolation:IK:Indice de protection :Protection en amont :disjoncteur 10A | Storage temperature:Class of isolation:IK:Protection index:Upstream protection:circuit breaker 10A | -10°C ->+60°CIIIIK03IP4110A |
| Capacité de raccordement | Electrical connection1mm2=4 mm2 | 1mm2=4 mm2 |

