Type de produit	Détecteur de mouvement infrarouge 360°
Marque	Hager
Modèle	52310
Dimensions (L x l x H)	153 x 91 x 64 mm
Alimentation	230 V ~ +10/-15 %, 50 Hz
Consommation à vide	1,2 W
Seuil de luminosité	5 à 1000 lux (réglable)
Temporisation	5 secondes à 15 minutes (réglable)
Sensibilité	20 % à 100 % (réglable)
Angle de détection	360°
Hauteur d'installation optimale	2,5 m
Température de fonctionnement	-20 °C à +55 °C
Indice de protection	IP55
Classe d'isolation	II
Résistance au feu	750 °C
Type de charges supportées	Incandescente 1500 W, halogène 230 V 1500 W, halogène BT 1500 VA, fluocompact 10x20 W, tube fluorescent 200 W, ballast électronique 680 W
Fonctions principales	Allumage automatique temporisé, mode test, commande de minuterie (impulsion), réglages de luminosité, temporisation et sensibilité
Montage	Saillie, plafond ou angle (accessoire en option)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation réservée à un électricien qualifié. Respecter les distances de sécurité (1 mètre de la source lumineuse).
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de dysfonctionnement, remplacer l'appareil.
Informations générales	Utilisable partout en Europe et en Suisse. Normes IEC 60899-1 et IEC 60899-2-1.

FOIRE AUX QUESTIONS - 52310 HAGER

Comment installer le détecteur de mouvement Hager 52310 ?

L'installation doit être réalisée par un électricien qualifié. Fixez la plaque murale à l'aide des vis fournies, raccordez le détecteur selon le schéma de câblage, puis encliquetez le détecteur sur la plaque et vissez pour le verrouiller. La hauteur d'installation optimale est de 2,5 m.

Comment régler la sensibilité du détecteur ?

Utilisez le potentiomètre de sensibilité (repère 8 sur l'appareil) pour ajuster la portée de détection. La sensibilité est réglable de 20 % à 100 %.

Comment passer en mode test ?

Placez le potentiomètre Lux (repère 7) sur la position 'auto test'. Le mode test est actif pendant 3 minutes : chaque mouvement détecté allume la lumière pendant 1 seconde. Après 3 minutes sans détection, l'appareil revient en fonctionnement normal.

Que faire si la lumière s'allume intempestivement ?

Causes possibles : sources de chaleur dans la zone (arbres, animaux), rayonnement solaire direct sur la lentille, ou détecteur placé au-dessus d'une grille d'aération. Solutions : limitez la portée en inclinant la tête ou réduisez la sensibilité, protégez la lentille du soleil ou modifiez l'emplacement.

La portée de détection est trop faible, que faire ?

Vérifiez que la hauteur d'installation est d'environ 2,5 mètres. Ajustez l'inclinaison du détecteur pour optimiser la zone de détection.

Comment brancher le détecteur en parallèle avec d'autres ?

Le branchement en parallèle est possible. Suivez le schéma de câblage fourni dans la notice. Les détecteurs peuvent commander la même charge.

Comment commander une minuterie avec ce détecteur ?

Réglez le potentiomètre de temporisation (repère 6) sur la position '√'. Le détecteur envoie une impulsion toutes les 10 secondes tant qu'un mouvement est détecté et que la luminosité est insuffisante. Cette impulsion peut commander une minuterie ou un contacteur.

Quel est le type de câble à utiliser pour le raccordement ?

Utilisez des fils rigides de section 1,5 mm² maximum. Le bornier de raccordement est amovible (Quick connect). Les entrées de câble sont défonçables par l'arrière, le dessus ou le haut.

Le détecteur ne détecte pas les véhicules ou les personnes, pourquoi ?

Les véhicules au moteur froid ou les personnes émettent peu de chaleur. Installez le détecteur de manière à ce que la zone de détection soit franchie transversalement (perpendiculairement au déplacement) pour une meilleure détection.

Comment nettoyer le détecteur ?

Nettoyez la lentille et le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs, de solvants ou de nettoyants agressifs qui pourraient endommager l'appareil.

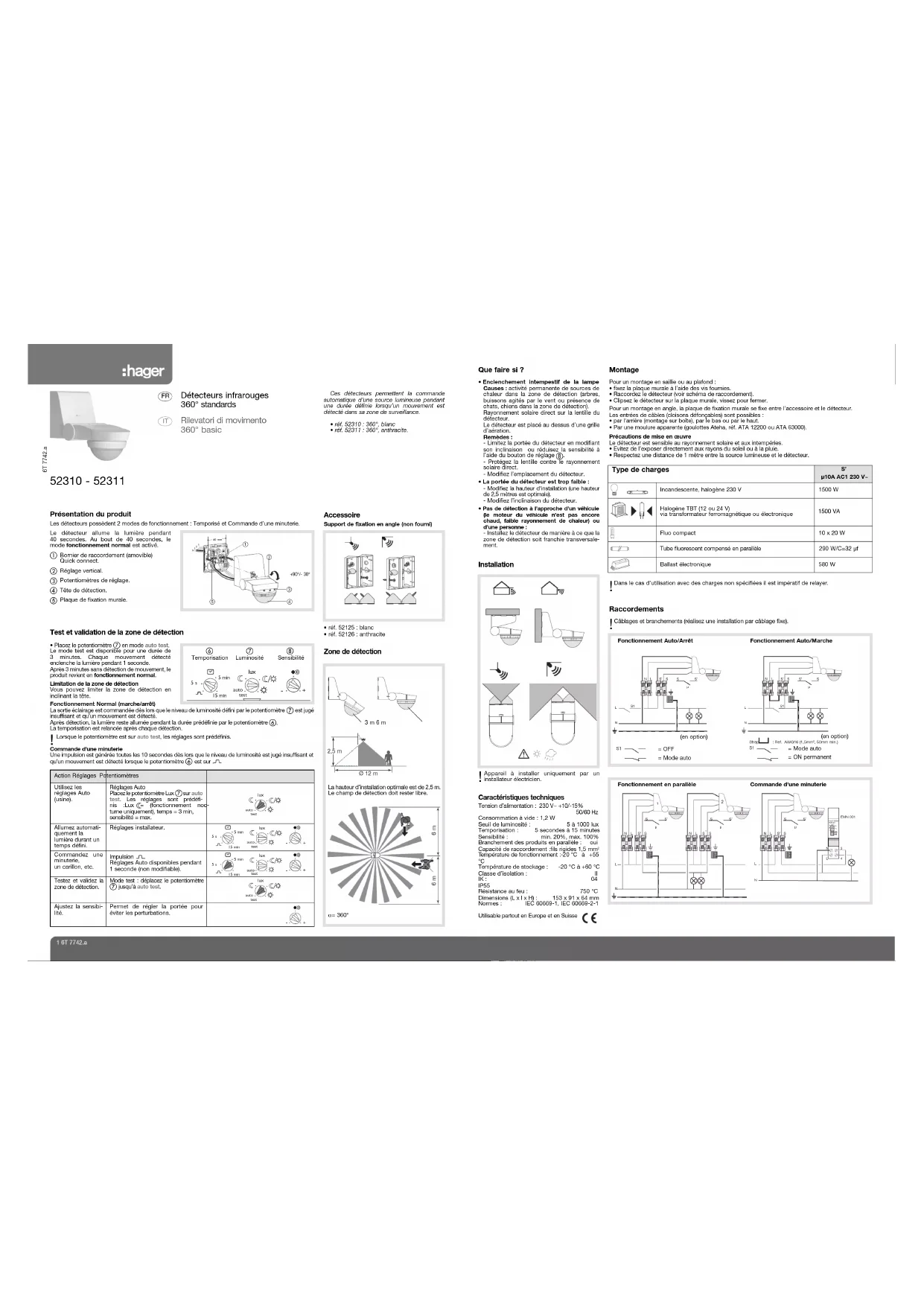

MODE D'EMPLOI 52310 HAGER

FR Détecteurs infrarouges 360" standards
IT Rilevatori di movimento 360" basic

Ces détecteurs permettent le commande automatique d'une source luminaire pendant une durée définie lorsqu'un mouvement est détecté dans sa zone de surveillance.

• ref. 52310 : 360°, blanc • ref. 52311 : 360°, anthropote.

52310 - 52311

Présentation du produit

Les détecteurs possèdent 2 modes de fonctionnement. Temporisé et Commande d'une minuterie.

Le détaCTOR allume la lumière pendant 40 secondes. Au bout de 40 secondes, le mode fonctionnement normal est active.
① Bomier de recordement (amovible) Quick connect.
② Rôglape vertical.
③ Potentiometres de réglage.
④ Tête de détection.
⑤ Plaque de fixation murale.

Accessoire

Support de fixation en angle (non fourm)

Test et validation de la zone de détection

- Placez le potentiomètre (7) en mode auto test. Le mode test est disponible pour une durée de 3 minutes. Chaque mouvement détecté enclerche la lumière pendant 1 seconde. Aprée 3 minutes sans détection de mouvement, le produit revent en fonctionnement normal.

Limitation de la zone de détection Vous pouvez limiter la zone de détection en inclinant la tête.

Fonctionnement Normal (marche/arrel) La sortie éclairage est commandée des lors que le niveau de luminants détrin par le potentiomètre ⑦ est jugé insuffisent et ou un mouvement est détecté.

Après détection, la lumière reste allumée pendant la durée prédefinie par le potentiomètre ④ La temporisation est reisnolée après chaque détection.

Lorsque le potentiomètre est sur auto test, les réglages sont prédéfinis.

Commande d'une minuterte

Une impulsion est générale toutes les 10 secondes dès lors que le niveau de luminosité est jugé insurrisant et qu'un mouvement est détecté lorsque la potentiomètre ^6 est sur √.

Action Réplages Potentiomètres
Utilisez les réplages Auto (usmo).	Réplages Auto. Placez le potentiomètre Lux 7eur auto test. Les réglages sont prédifiés Lux 8 fonctionnement nocturne uniquement, temps = 8 min, sensibilité = max.
Allumes automatiquement la lumière durant un terrice défini.	Réplages installateur.
Commandez une minuterie, un cardion, etc.	Impulsion ∅. Déplacements Auto disponibles seront 1 seconde (non modifiable).
Testes et validez la zone de détection.	Mode test : déplacez le potentiomètre 7 jusqu'à auto test.
Ajustez la sensibilité	Permet de régler la portée pour avoir les perturbations.

• ref. 52125 : blanc

• ref. 52126 : anthracite

Zone de détection

La hauteur d'installation optimale est de 2,5 m. Le champ de déraction doit rester libre.

= 360^

Que faire si ?

- Enclenchement Intempestif de la lampe Causos : activité permanente de sources de chaleur dans la zone de détection (arbres, bulsone aglés par le vent ou présence de chats, chiars dans la zone de détection). Rayonnement solaire direct sur la lentille du délecteur.

Le détocteur est placé au dessus d'une grille d'acération.

Remèdes : - Limitez la portée du dérecteur en modifiant son incinaison ou réduisez la sensabilité à l'aide du bouton de réclape (8).

- Protégez la lentille contre le rayonnement solaire direct.

- Modifiez l'emplacement du déacteur.

- La portée du détecteur est trop faible : - Modifiez la hauteur d'installation (une hauteur de 2,5 mètres est optimale)

- Modifiez l'inclinaison du détecteur

- Pas de détection à l'approche d'un véhicule (lo moteur du véhicule n'est pas encore chaud, faible rayonnement de chaleur) ou d'une personne :

- Installez le détecteur de manière à ce que la zone de détection soit franchie transversalement.

Installation

! Apparcil à installer uniquement par un installateur électricien.

Caractéristiques techniques

Tension d'administration : 230 V \~ +10-15% 5000 Hz Consommation à vide : 1,2 W Seuil de l'insenosie : 5 à 1000 lux Temporisation : 5 secondes à 15 minutes Sensabilité : min. 20%, max. 100% Branchement des produits en parallée : oul Capacité de raccordement, ils rigides 1,5 mm Temporisation du fonctionnement : -20 °C ; -55 °C Température de stockage : -20 °C ; +60 °C Classe d'isolation : II IX : 04 IPSS Résistance au feu : 750 °C Dimensions (L x L x H) : 153 x 91 x 64 mm Nornes : ICC 60899-1, ICC 60899-2-1

Utilisable partout en Europe et en Suisse

Montage

Pour un montage en saillie ou au plafond

- fixez la plaque murale à l'aide des vis fournies

• Fisacordez le détecteur (voir schenit de riscordement), • Cisez la détecteur sur la pique murale, vissez pour famer

Pour un montage en angle, la plaque de fixation murale sa fixe entre l'accessoire et le détecteur.

Les entrées de câ€las (closons déforçables) sont passibles

- par l'arrière (montage sur boîte), par le des ou par le haut. - Par une mouire sonnerte Inquiottes Arane, réf. ATA 12200 ou ATA 63200.

Précautions de mise en œuvre

Le détecteur est sensibie au rejonnement soleire et aux intempères

- Etter de l'exposer directionn aux rayors ni soton ou à la plume. - Respectez une distance de 1 mètre entre la source lumineuse et le détecteur.

Type de charges		8" μ10A AC1 230 V~
	Incandescente halogène 230 V	1500 W
	Halogène TET (12 ou 25 V) via transformateur ferroinzagréique ou électronique	1500 VA
	Flux compact	10 x 20 W
	Tube fluoroscant compensé en poralés	200 W/C=32 μF
	Ballast électronique	680 W

Dans le cas d'utilisation avec des charges non spécifiées il est impératif de relayer

Raccordements

Câblages et branchements (realisez une installation par câblage fixe).

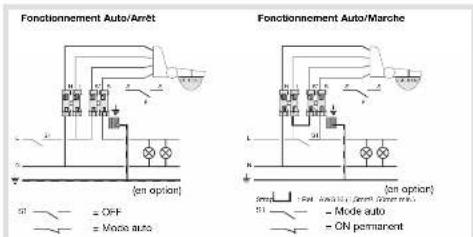

Fonctionnement Auto/Arrêt Fonctionnement Auto/Marche (en option) = OFF = Mode auto (an option) = Mode auto = CN permanent

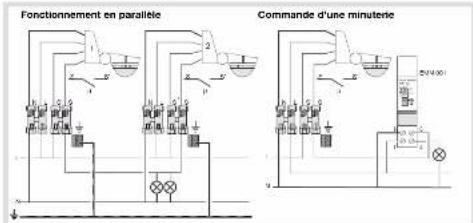

Fonctionnement en parallible Commande d'une minuterie

:hager

FR Détecteurs infrarouges 360° standards

• nif. 62123 : anthracite

Zona di rilevazione

3 m 6 m 2.5 m 0.12 m
