52320 - Détecteur de mouvement HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge à montage mural
Marque	Hager
Modèle	52320 (blanc, 140°)
Dimensions (L x l x H)	153 x 91 x 139 mm
Poids	Environ 200 g
Alimentation	230 V~ ±10 %, 50/60 Hz
Consommation à vide	1,2 W
Angle de détection	140° (horizontal) / réglable verticalement +90°/-30°
Portée de détection	Jusqu'à 16 m (optimale 2,5 m de hauteur)
Temporisation	5 secondes à 30 minutes (réglable)
Seuil de luminosité	5 à 1000 lux (réglable)
Type de charge max.	Incandescente/halogène 230 V : 2300 W ; Fluo compact : 20x20 W ; Tube fluorescent : 400 W
Indice de protection	IP55
Résistance aux chocs	IK06
Classe d'isolation	II
Température de fonctionnement	-20 °C à +55 °C
Fonctions principales	Détection de mouvement, allumage automatique, temporisation réglable, mode test, commande de minuterie
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Installation par un électricien qualifié. Respecter une distance de 1 m entre la source lumineuse et le détecteur.
Pièces détachées et réparabilité	Obturateurs fournis. Supports de fixation en angle disponibles en option (réf. 52125-52128).
Informations générales	Conforme aux normes IEC 60669-1 et IEC 60669-2-1. Livré avec notice d'utilisation.

FOIRE AUX QUESTIONS - 52320 HAGER

Comment régler la temporisation du détecteur ?

Utilisez le potentiomètre 6 (temporisation) pour régler la durée de 5 secondes à 30 minutes. En mode auto test, la temporisation est prédéfinie à 3 minutes.

Que faire si la lumière s'allume intempestivement ?

Causes possibles : présence d'animaux, branches agitées, rayonnement solaire direct. Remèdes : réduire la sensibilité (potentiomètre 8), incliner la tête de détection, utiliser des obturateurs fournis, ou déplacer le détecteur.

La portée de détection est trop faible, que faire ?

Vérifiez la hauteur d'installation (optimale 2,5 m). Ajustez l'inclinaison de la tête de détection. Pour les véhicules, installez le détecteur de manière à ce que la zone soit traversée transversalement.

Comment activer le mode test ?

Placez le potentiomètre 7 sur 'auto test'. Le mode test dure 3 minutes : chaque mouvement allume la lumière 1 seconde. Après 3 minutes, le détecteur revient en fonctionnement normal.

Que signifie le clignotement des LED A et B ?

Si les deux LED clignotent lentement simultanément, cela indique un défaut de tension. Redémarrez le détecteur en coupant puis rétablissant l'alimentation.

Comment raccorder le détecteur en parallèle avec un autre ?

Le raccordement en parallèle est possible. Reportez-vous au schéma de la notice : reliez les bornes S et S' des détecteurs ensemble. L'alimentation reste commune.

Quels types de lampes puis-je utiliser ?

Le détecteur supporte : lampes incandescentes/halogènes 230 V jusqu'à 2300 W, halogènes BT 12/24 V via transformateur (1500 VA), fluo compact (20x20 W), tubes fluorescents (400 W). Pour charges non spécifiées, utilisez un relais.

Comment installer le détecteur en angle ?

Utilisez le support de fixation en angle (réf. 52125-52128, non fourni). Fixez la plaque murale entre l'accessoire et le détecteur, puis clipsez l'ensemble.

Quelle est la hauteur d'installation recommandée ?

La hauteur optimale est de 2,5 mètres. Veillez à ce que le champ de détection reste dégagé.

Comment limiter la zone de détection ?

Vous pouvez incliner la tête de détection (réglage vertical +90°/-30°) ou utiliser les obturateurs fournis pour masquer certaines zones de l'optique.

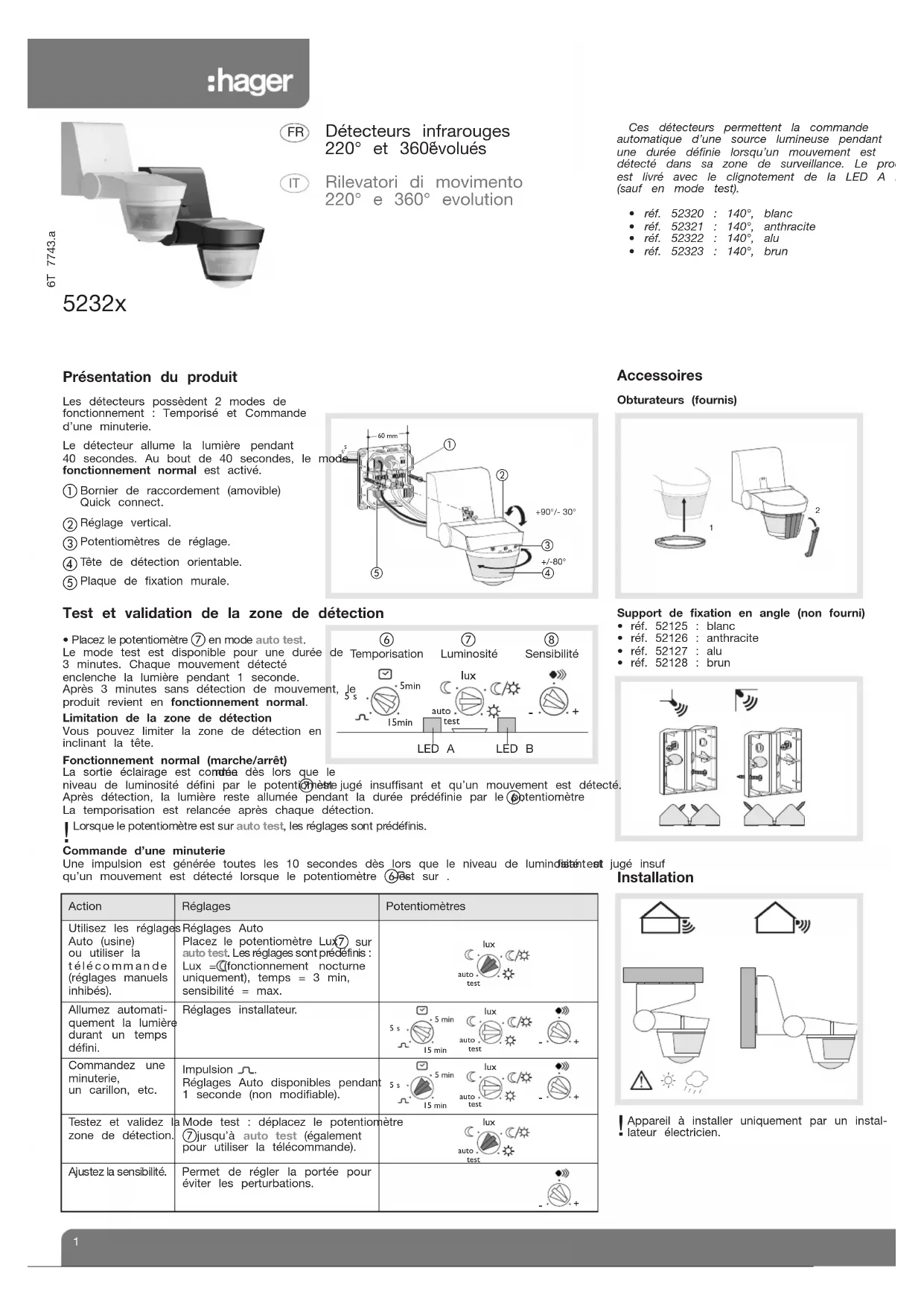

MODE D'EMPLOI 52320 HAGER

Détecteurs infrarouges 220° et 360évolués

IT

Ces détecteurs permettent la commande automatique d'une source lumineuse pendant une durée définie lorsqu'un mouvement est détecté dans sa zone de surveillance. Le pro est livré avec le clignotement de la LED A (sauf en mode test).

• réf. 52320 : 140°, blanc
• réf. 52321 : 140°, anthracite
• réf. 52322 : 140°, alu
• réf. 52323 : 140°, brun

Présentation du produit

Les détecteurs possèdent 2 modes de fonctionnement : Temporisé et Commande d'une minuterie.

Le détecteur allume la lumière pendant 40 secondes. Au bout de 40 secondes, le fonctionnement normal est activé.

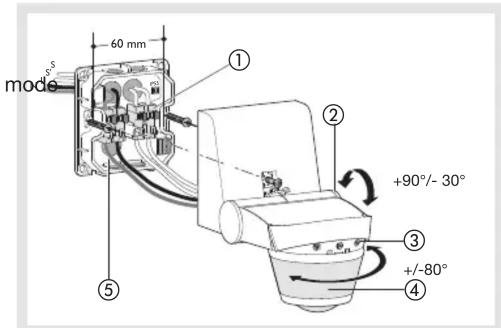

① Bornier de raccordement (amovible) Quick connect.
② Réglage vertical.

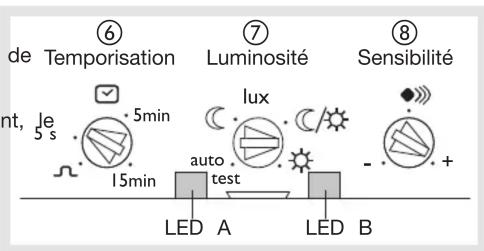

③ Potentiomètres de réglage.
④ Tête de détection orientable.
⑤ Plaque de fixation murale.

mode 60 mm ① ② +90°/- 30° ③ +/-80° ④ ⑤

Test et validation de la zone de détection

- Placez le potentiomètre ⑦ en mode auto test. Le mode test est disponible pour une durée 3 minutes. Chaque mouvement détecté enclenche la lumière pendant 1 seconde. Après 3 minutes sans détection de mouvement produit revient en fonctionnement normal.

Limitation de la zone de détection Vous pouvez limiter la zone de détection en inclinant la tête.

Fonctionnement normal (marche/arrêt)

La sortie éclairage est conée dès lors que le niveau de luminosité défini par le potentiomètre jugé insuffisant et qu'un mouvement est détecté. Après détection, la lumière reste allumée pendant la durée prédéfinie par le ⑥ potentiomètre La temporisation est relancée après chaque détection.

! Lorsque le potentiomètre est sur auto test, les réglages sont prédéfinis.

Commande d'une minuterie

Une impulsion est générée toutes les 10 secondes dès lors que le niveau de lumindistant jugé insuf qu'un mouvement est détecté lorsque le potentiomètre ⑥ est sur. Installa

de Temporisation Luminosité Sensibilité 6 7 8 nt, 5s 5min 15min lux - auto test LED A LED B

Accessoires

Obturateurs (fournis)

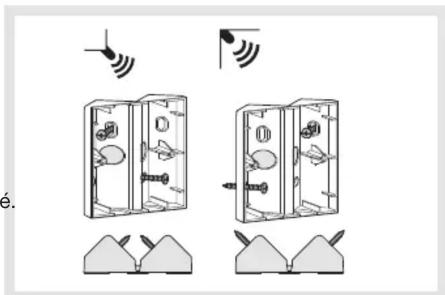

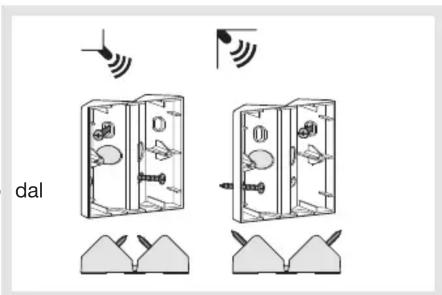

Support de fixation en angle (non fourni)

• réf. 52125 : blanc
• réf. 52126 : anthracite
• réf. 52127 : alu
- réf. 52128 : brun

Action	Réglages	Potentiomètres
Utilisez les réglages Auto (usine) ou utiliser la télécommande (réglages manuels inhibés).	Réglages Auto Placez le potentiomètre Lux7 sur auto test. Les réglages sont prédefinis : Lux =(fonctionnement nocturne uniquement), temps = 3 min, sensibilité = max.
Allumez automatiquement la lumière durant un temps défini.	Réglages installateur.
Commandez une minuterie, un carillon, etc.	Impulsion ∩. Réglages Auto disponibles pendant 1 seconde (non modifiable).
Testez et validez la zone de détection.	Mode test : déplacez le potentiomètre 7 jusqu'à auto test (également pour utiliser la télécommande).
Ajustez la sensibilité.	Permet de régler la portée pour éviter les perturbations.

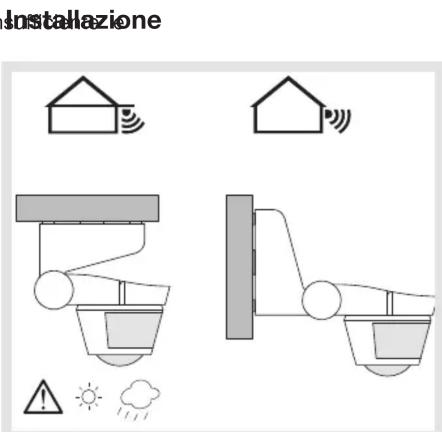

Installation

! Appareil à installer uniquement par un installateur électricien.

Que faire si ?

- Enclenchement intempestif de la lampe Causes : activité permanente de sources chaleur dans la zone de détection (arbres, buissons agités par le vent ou présence de chats, chiens dans la zone de détection). Rayonnement solaire direct sur la lentille du détecteur.

Le détecteur est placé au dessus d'une d'aération.

Remèdes :

- Limitez la portée du détecteur en modifiant son inclinaison ou par clipsage des lame d'occultation sur l'optique ou réduisez la sensibilité à l'aide du bouton de réglage

- Protégez la lentille contre le rayonnement solaire direct.

- Modifiez l'emplacement du détecteur.

- La portée du détecteur est trop faible :

- Modifiez la hauteur d'installation (une haut de 2,5 mètres est optimale).

- Modifiez l'inclinaison du détecteur.

- Pas de détection à l'approche d'un véhicule (le moteur du véhicule n'est pas encore chaud, faible rayonnement de chaleur) ou d'une personne :

- Installez le déteur de manière à ce que zone de détection soit franchie transversalement.

- Les LED A + LED B clignotent lentement simultanément :

- Défaut de tension, redémarrer le détecteur.

Montage

Pour un montage en saillie ou au plafond :

- fixez la plaque murale à l'aide des vis fournies.

- Raccordez le détecteur (voir schéma de raccordement).

- Clipsez le détecteur sur la plaque murale, vissez pour fermer.

Pour un montage en angle, la plaque de fixation murale se fixe entre l'accessoire et le détecteur. Les entrées de câbles (cloisons défonçables) sont possibles :

- par l'arrière (montage sur boîte), par le bas ou par le haut. - Par une moulure appaer(goulottes Ateha, réf. ATA 12200 ou ATA 63000).

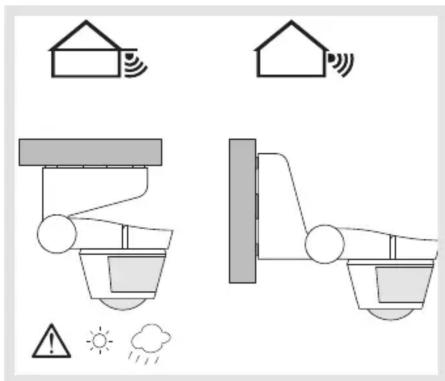

Précautions de mise en œuvre

Le détecteur est sensible au rayonnement solaire et aux intempéries.
• Evitez de l'exposer directement aux rayons du soleil ou à la pluie.
- Respectez une distance de 1 mètre entre la source lumineuse et le détecteur.

Type de charges		S'16A AC1 230 V~
	Incandescente, halogène 230 V 2300 W
	Halogène TBT (12 ou 24 V)via transformateur ferromagnétique ou électronique	1500 VA
	Fluo compact 20 x 20 W
	Tube fluorescent compensé en parallèle	400 W/C=45 μ
	Ballast électronique	580 W

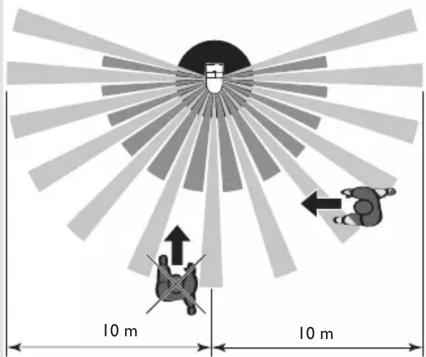

Zone de détection

2,5 m Ø 6 m 8 m 16 m

La hauteur d'installation optimale est de 2,5 Le champ de détection doit rester libre.

10 m 10 m

= 220^ / 360^

Dans le cas d'utilisation avec des charges non spécifiées il est impératif de relayer.

Raccordements

! Câblages et branchements (réalisez une installation par câblage fixe).

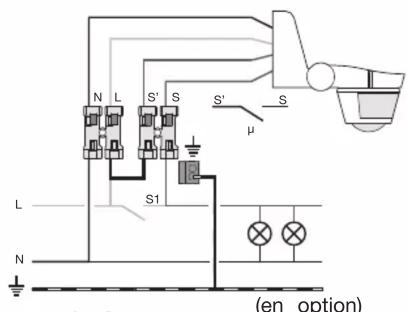

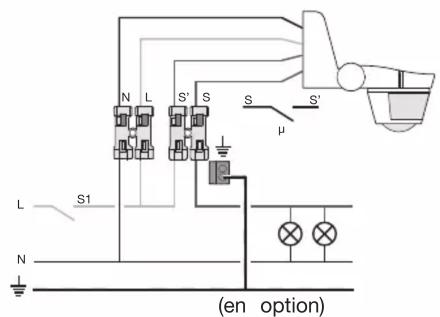

Fonctionnement Auto/Arrêt Fonctionnement Auto/Marche

N L S' S S S' μ L S1 N (en option)

S1 = OFF
— = Mode auto

N L S' S S' S μ L S1 N (en option)

Caractéristiques techniques

Tension d'alimentation : 230 V\~ +10/-15% 50/60 Hz

Contact libre de potentiel utilisable en TBTS :oui, sans strap

Consommation à vide : 1,2 W

Seuil de luminosité : 5 à 1000 lux

Temporisation : 5 secondes à 30 minutes

Sensibilité : min. 20 %, max. 100 %

Branchement des produits en parallèle : oui Capacité de raccordement :fils rigides 1,5 ^2 mm

Température de fonctionnement : -20 °C à +55 ,

Température de stockage : -20 °C à +60 °C

Classe d'isolation : II IK : 06

IP55

Résistance au feu : 750 °C

Dimensions (L x l x H) : 153 x 91 x 139 mm

Normes : IEC 60669-1, IEC 60669-2-1

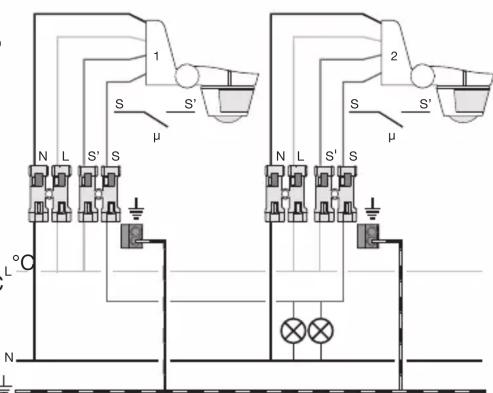

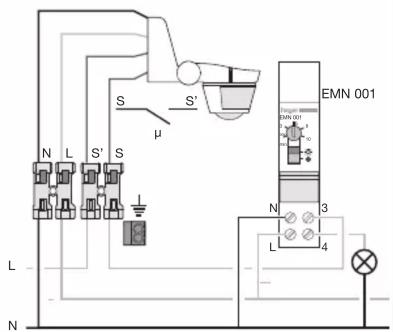

Fonctionnement en parallèle Commande d'une minuterie

1 S S' μ 2 S S' μ N L S' S N L S' S L ° N L

(en option)

S S' μ N L S' S L N EMN 001 N 3 L 4

6T 7743.a
