REA122X - Interphone HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste intérieur audio
Marque	Hager
Modèle	REA122X
Catégorie	Interphone
Technologie	2 fils (bus audio)
Alimentation	Par bus, 12 V DC
Consommation	0,5 W (typique)
Dimensions	130 x 80 x 30 mm
Poids	200 g
Matière	Plastique ABS
Couleur	Blanc
Montage	Pose saillie
Fonctions principales	Appel de platine de rue, appel interne, ouverture de porte, commande lumière, Push-to-Talk
Réglages disponibles	Volume sonnerie, sensibilité microphone, mélodies d'appel
Nombre de mélodies	5 (estimé)
Affichage	LED indicateur d'appel interne
Touches	6 touches (◀, √, ∧, ∅, ✉, *)
Compatibilité	Platines de rue Hager
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Aucune fonction de sécurité spécifique
Pièces détachées et réparabilité	Pièces disponibles, réparable
Notice	5 pages (FR/EN)

FOIRE AUX QUESTIONS - REA122X HAGER

Comment régler le volume de la sonnerie ?

Maintenez les touches √ enfoncées simultanément pendant 3 secondes pour entrer en mode réglage. Appuyez sur la touche *, puis utilisez √ pour ajuster le volume. Appuyez à nouveau sur * pour enregistrer et quitter.

Comment régler la sensibilité du microphone ?

Pendant un appel, maintenez les touches √ enfoncées pendant 3 secondes. Utilisez √ pour régler la sensibilité : plus la tonalité est élevée, plus la sensibilité est forte. Le réglage est automatiquement enregistré.

Comment choisir une mélodie d'appel ?

Maintenez les touches √ enfoncées 3 secondes. Appuyez sur *, puis utilisez √ ou ∧ pour sélectionner la mélodie. Appuyez sur * pour enregistrer et quitter.

Comment ouvrir la porte sans appel ?

Si l'installation comporte une seule platine, appuyez sur la touche ∅ pour déverrouiller la gâche directement.

Comment activer la fonction Push-to-Talk ?

Pendant une conversation, maintenez la touche ◀ enfoncée pendant plus de 2 secondes pour activer le mode Push-to-Talk.

Que faire si l'interphone ne sonne pas ?

Vérifiez que le volume de la sonnerie n'est pas réglé au minimum. Assurez-vous que la touche ∅ n'est pas en position désactivée (0). Vérifiez également les connexions 2 fils.

Comment allumer la lumière via l'interphone ?

Appuyez sur la touche ✉. Une tonalité d'acquittement retentit et le contact de lumière est activé pendant une durée prédéfinie.

L'interphone peut-il être monté en encastré ?

Non, le modèle REA122X est conçu pour une pose saillie (montage en surface).
Pour un montage encastré, reportez-vous aux modèles adaptés de la gamme Hager.

Combien de fils sont nécessaires pour l'installation ?

L'installation nécessite une liaison 2 fils pour le bus audio et l'alimentation.

Où trouver la notice complète ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Elle compte 5 pages en français et anglais.

MODE D'EMPLOI REA122X HAGER

FR notice d'utilisation - p. 4

Poste intérieur audio 2 fils pose saillie

GB user guide - p. 5

Réglage Procédure
Régler le volume de la sonnerie1. Maintenir les touches√ enforcées en même temps pendant 3 sec.2. Appuyer sur la touche3. Utiliser √ pour régler le volume de la sonnerie.4. Utiliser la touche* pour enregistrer le réglage et quitter le mode réglage.
Régler la sensibilité microphone pendant un appel1. Maintenir les touches√ enforcées en même temps pendant 3 s.2. Utiliser √ pour régler le volume de la sensibilité. Plus la tonalité est élevée, plus la sensibilité microphone est élevée.
Choisir et attribuer des mélodies d'appel1. Maintenir les touches√ enforcées en même temps pendant 3 sec.2. Appuyer sur la touche3. Utiliser √ / pour régler la sonnerie souhaitée.4. Utiliser la touche* pour enregistrer le réglage et quitter le mode réglage.

Utilisation

Fonction Action Réaction
Appel de platine de rue
Appel d'étage
Appel interne1. Appuyer sur la touche ◀ Le signal choisi pour un appel interne retentit (suite répétée de 3 sons identiques). La LED ◀ s'allume.2. Appuyer sur la touche √ pour appeler le poste intérieur avec l'adresse F/E ou Appuyer sur la touche ∧ pour appeler le poste intérieur avec l'adresse F/F
Ouvrir la porteB dans le cas où l'installation comporte qu'une seule platine extérieure, la gâche de la porte peut être déverrouillée sans appel provenant de celle-ci.
Accepter l'appel de platine de rue et établir la conversation

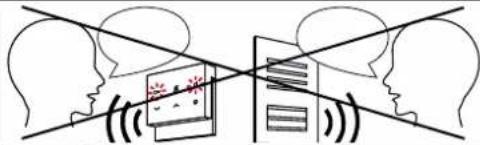

Mettre fin à la conversation
Appuyer sur la ∅ur activer (I) ou désactiver (0) la mélodie
Allumer la lumièreL'automatisme d'éclairage associé est raccordé à l'alimentation de bus Appuyer sur la touche ✉Une tonalité d'acquittement retentit et le contact de lumière est activé pendant un certain temps.
Activer la fonction Push-to-TalkPendant la conversation, maintenir la touche ◀ enfoncée pendant plus de 2 sec.
