Type de produit	Kit carillon sans fil (bouton poussoir + récepteur)
Marque	Hager
Modèle	53621
Référence du kit	53621 : bouton poussoir 53600 + récepteur 10 mélodies 53611
Alimentation émetteur	1 pile 3V CR2032 (autonomie 2 ans ou 7000 appuis)
Alimentation récepteur	3 piles 1,5V LR14 (type C) ou adaptateur secteur réf. 53699 (autonomie 2 ans)
Fréquence radio	433,92 MHz
Portée	Jusqu'à 200 mètres en champ libre
Puissance d'émission RF	10 mW
Indice de protection (IP) émetteur	IP55 (si câblé, IP40)
Indice de protection (IP) récepteur	IP20
Dimensions émetteur	76 x 49 x 23 mm
Dimensions récepteur	153 x 99 x 41 mm
Volume sonore	4 niveaux : silence, bas (60 dB), moyen (70 dB), haut (85 dB)
Nombre de mélodies	10 + mode silencieux (témoin lumineux seul)
Fonction « bébé dort »	Mode atténué (45 dB) pendant 3 heures (sauf 53620)
Nombre max d'émetteurs associables par récepteur	16
Mise à zéro	Partielle (suppression d'un lien) ou totale (suppression de tous les liens)
Température de fonctionnement	Émetteur : -20°C à +50°C ; Récepteur : 0°C à +45°C
Humidité maximale	90% à 20°C
Piles fournies	Non (piles non incluses)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Classe d'isolation II. Utiliser uniquement l'adaptateur recommandé (réf. 53699).
Pièces détachées et réparabilité	Piles remplaçables par l'utilisateur. Adaptateur secteur disponible (réf. 53699).

FOIRE AUX QUESTIONS - 53621 HAGER

Comment associer le bouton poussoir au récepteur ?

Appuyez brièvement sur le bouton de configuration ③ du récepteur (entendez un bip). Puis appuyez sur le bouton de configuration Ⓐ de l'émetteur. Le récepteur joue la mélodie choisie et retourne en mode normal.

Comment changer la mélodie de la sonnette ?

Appuyez brièvement (moins de 3 secondes) sur le bouton choix des mélodies ② du récepteur jusqu'à entendre la mélodie désirée. La dernière mélodie entendue sera utilisée lors de la prochaine association. Vous devez refaire une association pour appliquer la nouvelle mélodie.

Le témoin lumineux du bouton poussoir clignote, que faire ?

Le clignotement indique que la pile de l'émetteur est usagée. Remplacez-la par une pile CR2032 neuve.

Comment régler le volume du carillon ?

Positionnez le sélecteur ① du récepteur sur l'une des quatre positions : haut, moyen, bas ou silence.

Comment activer le mode 'bébé dort' ?

Appuyez longuement (plus de 3 secondes) sur le bouton choix des mélodies ② du récepteur. Le volume passe en mode atténué (45 dB) pendant 3 heures. Pour revenir en mode normal, appuyez brièvement sur ce même bouton.

Que faire si le carillon ne sonne pas ?

Vérifiez d'abord les piles du récepteur et de l'émetteur. Assurez-vous que le récepteur est à portée (max 200 m en champ libre). Si le problème persiste, refaites une association ou une mise à zéro totale.

Comment effacer un seul émetteur de la mémoire du récepteur ?

Appuyez sur le bouton de configuration ③ du récepteur jusqu'à entendre deux bips. Puis appuyez sur le bouton de configuration Ⓐ de l'émetteur à dissocier. Le récepteur émet plusieurs bips et efface le lien.

Comment effectuer une mise à zéro totale du récepteur ?

Appuyez sur le bouton de configuration ③ du récepteur jusqu'à deux bips. Relâchez, puis appuyez de nouveau jusqu'à entendre plusieurs bips. Tous les liens sont supprimés.

Quel type de piles utiliser pour le récepteur ?

Le récepteur utilise 3 piles 1,5V de type LR14 (ou taille C). Vous pouvez également utiliser l'adaptateur secteur réf. 53699 (non fourni).

Le produit est-il compatible avec une installation filaire existante ?

Oui, le bouton poussoir peut être câblé sur un transformateur de sécurité (bornes 0 et 2, 8-12V) ou commander un bouton poussoir déporté (bornes 0 et 1). Consultez la notice pour plus de détails.

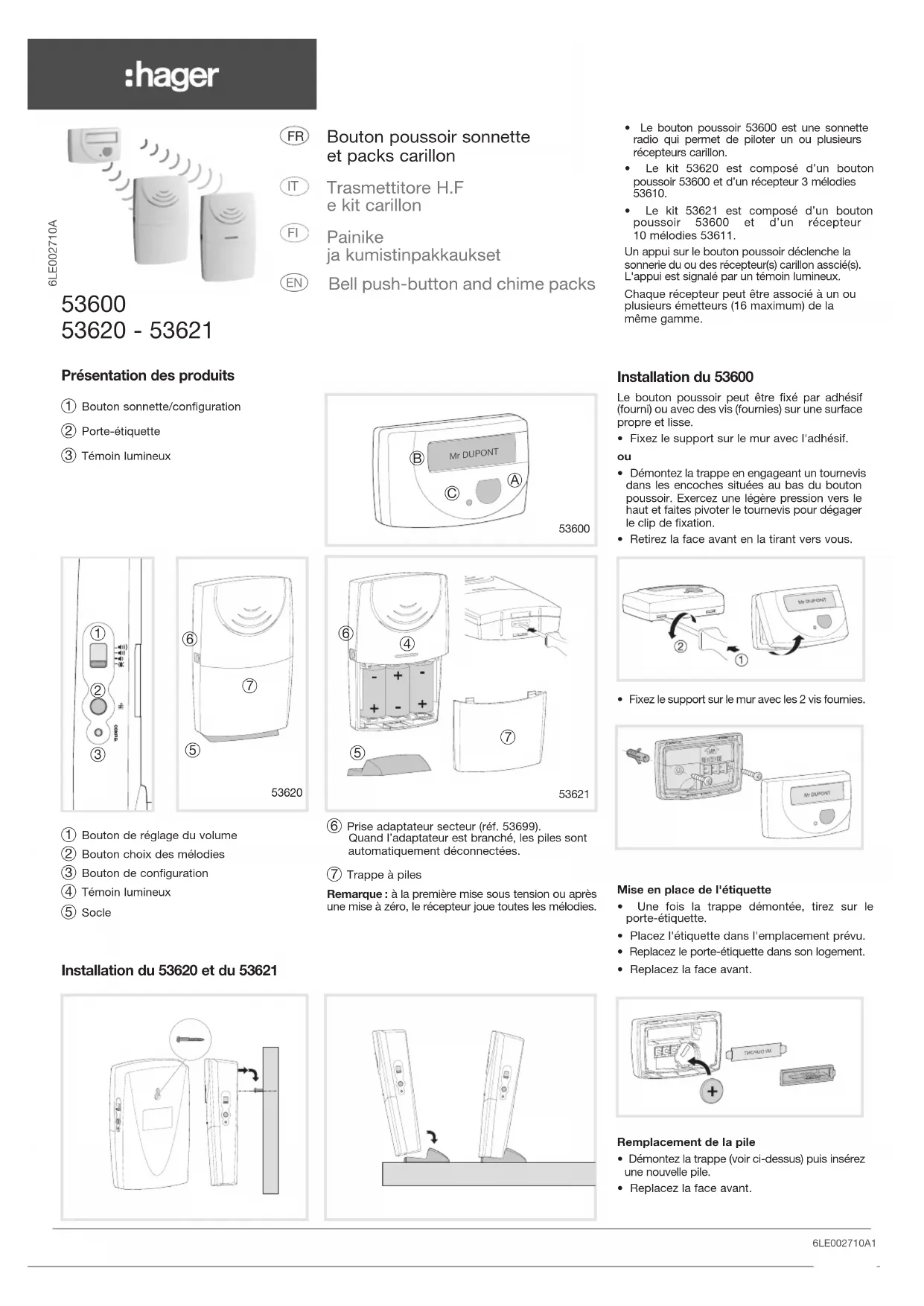

MODE D'EMPLOI 53621 HAGER

Bouton poussoir sonnette et packs carillon

IT

• Le bouton poussoir 53600 est une sonnette radio qui permet de piloter un ou plusieurs récepteurs carillon.
• Le kit 53620 est composé d'un bouton poussoir 53600 et d'un récepteur 3 mélodies 53610.
• Le kit 53621 est composé d'un bouton poussoir 53600 et d'un récepteur 10 mélodies 53611.

Un appui sur le bouton poussoir déclenche la sonnerie du ou des récepteur(s) carillon associé(s). L'appui est signalé par un témoin lumineux.

Chaque récepteur peut être associé à un ou plusieurs émetteurs (16 maximum) de la même gamme.

Présentation des produits

① Bouton sonnette/configuration
② Porte-étiquette
③ Témoin lumineux

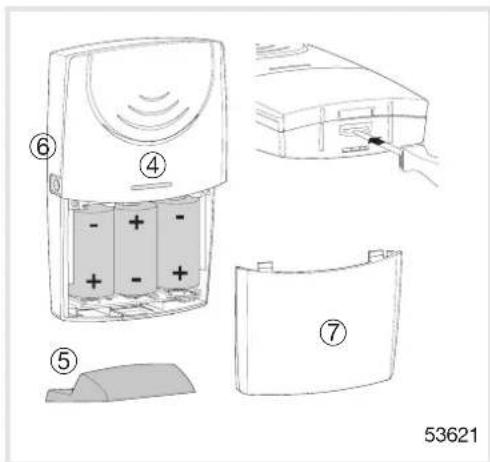

① Bouton de réglage du volume
② Bouton choix des mélodies
③ Bouton de configuration
④ Témoin lumineux
⑤ Socle

⑥ Prise adaptateur secteur (réf. 53699). Quand l'adaptateur est branché, les piles sont automatiquement déconnectées.

⑦ Trappe à piles

Remarque : à la première mise sous tension ou après une mise à zéro, le récepteur joue toutes les mélodies.

Installation du 53600

Le bouton poussoir peut être fixé par adhésif (fourni) ou avec des vis (fournies) sur une surface propre et lisse.

- Fixez le support sur le mur avec l'adhésif.

ou

• Démontez la trappe en engageant un tournevis dans les encoches situées au bas du bouton poussoir. Exercez une légère pression vers le haut et faites pivoter le tournevis pour dégager le clip de fixation.
• Retirez la face avant en la tirant vers vous.

• Fixez le support sur le mur avec les 2 vis fournies.

My DUPONT

Mise en place de l'étiquette

• Une fois la trappe démontée, tirez sur le porte-étiquette.
• Placez l'étiquette dans l'emplacement prévu.
• Replacez le porte-étiquette dans son logement.
• Replacez la face avant.

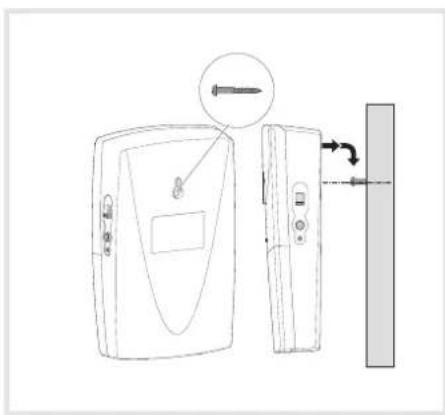

Installation du 53620 et du 53621

Remplacement de la pile

• Démontez la trappe (voir ci-dessus) puis insérez une nouvelle pile.
• Replacez la face avant.

Configuration

Vous pouvez associer votre récepteur à plusieurs émetteurs et inversement plusieurs récepteurs à un émetteur avec, à chaque fois, une mélodie différente :

• 1 mélodie différente par récepteur.
• 1 mélodie différente selon l'émetteur activé.
• 1 mélodie différente par récepteur selon l'émetteur activé.

Sélection d'une mélodie

Un appui bref (inférieur à 3 secondes) sur le bouton choix des mélodies ② du récepteur permet de choisir une mélodie. La dernière mélodie entendue sera utilisée lors de l'association.

Une 11ème possibilité est disponible (sauf 53620): le témoin lumineux s'allume sans mélodie.

Après association, pour modifier la mélodie, vous devez réaliser une nouvelle "Configuration".

Association d'un récepteur à un émetteur

Une fois la mélodie choisie, appuyez brièvement sur le bouton de configuration ③ du récepteur. Il émet un "bip" pour signaler qu'il est en mode "Configuration".

Appuyez sur le bouton de configuration Ⓐ de l'émetteur. Le récepteur joue la mélodie choisie et retourne en mode normal.

Si aucun appui n'est effectué sur le bouton de configuration Ⓐ de l'émetteur 2 minutes après avoir appuyé sur le bouton de configuration ③ du récepteur, celui-ci retourne en mode normal.

Répétez l'opération pour associer plusieurs émetteurs et récepteurs.

Mise à zéro

PARTIELLE (suppression d'un lien entre un récepteur et un émetteur)

Appuyez sur le bouton de configuration ③, du récepteur jusqu'à ce qu'il émette deux "bip".

BIP BIP

Appuyez sur le bouton de configuration Ⓐ de l'émetteur que vous voulez dissocier. Plusieurs "bip" sont émis par le récepteur. Le récepteur a effacé le lien avec l'émetteur.

TOTALE (suppression de tous les liens établis avec le récepteur)

Appuyez sur le bouton de configuration ③ du récepteur jusqu'à ce qu'il émette deux "bip".

③ BIP BIP

Appuyez de nouveau sur le bouton de configuration ③ du récepteur jusqu'à ce que plusieurs "bip" soient émis. Le récepteur a supprimé tous ses liens.

BIP BIP BIP ...

Réglage du volume

Vous avez la possibilité de régler le volume en positionnant le sélecteur ① du récepteur sur une des quatre positions : "haut", "moyen", "bas" et "silence".

Fonction "bébé dort" (sauf 53620) : un appui prolongé (supérieur à 3 secondes) sur le bouton choix des mélodies ② permet de passer le niveau sonore du carillon en mode atténué (45 dB) pendant 3 heures.

Un appui bref sur le bouton choix des mélodies ② permet d'interrompre le mode atténué et de revenir en mode normal.

Options d'installation

Afin de protéger votre émetteur du vol ou d'une dégradation, vous pouvez l'installer dans un endroit protégé (boîte étanche non métallique IP55 par exemple).

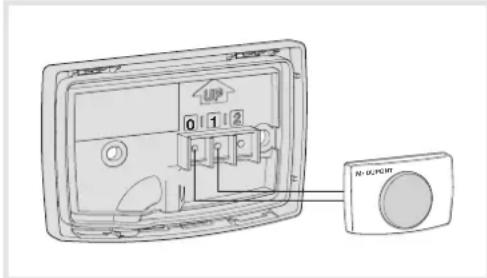

Pose d'un bouton poussoir déporté (bornes 0 et 1)

UP 0 1 2 N-1-2-3/4

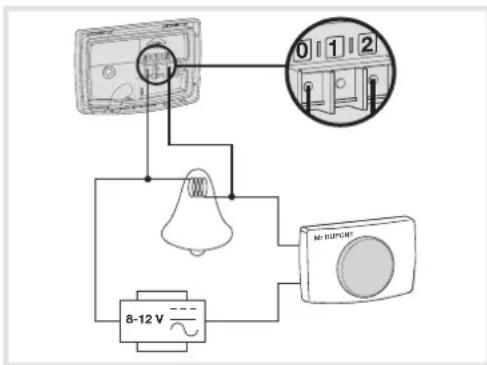

Extension d'une installation filaire existante avec raccordement sur transformateur de sécurité (bornes 0 et 2)

0 1 2 8-12 V No EXPORT

Que faire si... ?

• La led du bouton poussoir clignote :

- la pile est usagée, changez-la.

• L'application ne se met pas en marche :

- le récepteur ou l'émetteur ne sont pas alimentés, vérifiez les piles, le disjoncteur ou l'alimentation.

- Le récepteur ou l'émetteur est dans une zone perturbée par des émissions d'ondes (radio amateur, télévision, bome réseau GSM etc.) : déplacez le récepteur ou l'émetteur hors de la zone perturbée.

- Le récepteur est hors de portée de l'émetteur, rapprochez-le suffisamment.

- Le récepteur ne reconnaît l'émetteur, réinstallez le récepteur et procédez à une nouvelle configuration.

- Vous devez remplacer un émetteur :

- faites une mise à zéro sur les récepteurs et procédez à une nouvelle configuration.

Si le problème persiste, contactez votre électricien.

Caractéristiques techniques

Emetteur

Tension d'alimentation : 1 pile 3V

Référence de la pile : CR2032

Autonomie : 2 ans ou 7000 appuis

IP : 55 (si câblé, IP40)

Classe d'isolation : II

Rapport cyclique d'émission : 10%

Puissance d'émission RF : 10mW

Fréquence d'émission : 433,92 MHz

Portée typique : 200 mètres en champ libre T° de fonctionnement : -20 °C à +50 °C

T° de stockage : -20 °C à +70 °C

Hygrométrie : 90% à 20 °C

Dimensions : 76 x 49 x 23 mm

Section des fils : 0,5 mm² max.

Récepteurs

Tension d'alimentation : 3 piles 1,5V ou adaptateur secteur réf. 53699

Référence des piles : LR14/type C

Autonomie : 2 ans (10 mélodies/jours)

Fréquence : 433,92 MHz

IP : 20

Classe d'isolation : II

Catégorie de réception : 2

Type de dispositif R2

T° de fonctionnement : 0 °C à +45 °C

T° de stockage : -20 °C à +70 °C

Hygrométrie : 90% à 20 °C

Dimensions : 153 x 99 x 41 mm

Niveaux de volume : 60 dB bas, 70 dB moyen,

85 dB haut

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse

Par la présente Hager Controls déclare que l'appareil Bouton poussoir sonnette et packs carillon est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE. La déclaration CE peut être consultée sur le site : www.hagergroup.com
