Marque	Hager
Modèle	53611
Type de produit	Récepteur carillon sans fil
Usage	Intérieur
Alimentation	3 piles LR14 (type C) 1,5 V ou adaptateur secteur réf. 53699 (non fourni)
Dimensions	153 × 99 × 41 mm
Poids	Environ 200 g (estimation)
Fréquence	433,92 MHz
Portée	Jusqu'à 100 m en champ libre (estimation)
Nombre de mélodies	10 + option silencieuse (témoin lumineux seul)
Témoin lumineux	Oui, accompagnant chaque mélodie
Réglage volume	4 positions : haut (85 dB), moyen (70 dB), bas (60 dB), silence
Fonction « bébé dort »	Atténuation à 45 dB pendant 3 heures (sauf 53610)
Association émetteurs	Jusqu'à 16 émetteurs par récepteur
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Hygrométrie	90 % à 20 °C
Autonomie des piles	Environ 2 ans (10 déclenchements par jour)
Conformité	Directive 2014/53/UE
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser conformément aux instructions. Ne pas exposer à l'humidité.
Pièces détachées	Piles LR14, adaptateur secteur réf. 53699
Réparabilité	En cas de dysfonctionnement, contacter un électricien qualifié.

FOIRE AUX QUESTIONS - 53611 HAGER

Comment choisir une mélodie sur le récepteur 53611 ?

Appuyez brièvement (moins de 3 secondes) sur le bouton de choix des mélodies (2). La dernière mélodie entendue sera utilisée lors de l'association. Une 11e option permet d'allumer le témoin lumineux sans son.

Comment associer le récepteur à un émetteur ?

Sélectionnez d'abord la mélodie souhaitée. Appuyez brièvement sur le bouton de configuration (3) du récepteur : un bip indique qu'il est en mode configuration. Ensuite, appuyez sur le bouton de configuration de l'émetteur (A). Le récepteur joue la mélodie et retourne en mode normal. L'association est réalisée.

Comment régler le volume du carillon ?

Utilisez le sélecteur (1) sur le côté du récepteur. Il offre quatre positions : haut (85 dB), moyen (70 dB), bas (60 dB) et silence.

Que faire si le carillon ne sonne pas lors d'un appel ?

Vérifiez d'abord l'alimentation : piles (LR14) ou adaptateur secteur. Assurez-vous que le récepteur est à portée de l'émetteur (max 100 m en champ libre). Évitez les zones perturbées (radio, GSM). Si le problème persiste, réinitialisez le récepteur et refaites une association.

Comment utiliser la fonction 'bébé dort' ?

Appuyez longuement (plus de 3 secondes) sur le bouton de choix des mélodies (2). Le volume passe en mode atténué (45 dB) pendant 3 heures. Pour revenir au mode normal, appuyez brièvement sur le même bouton.

Comment effacer un seul lien entre un récepteur et un émetteur ?

Appuyez sur le bouton de configuration (3) du récepteur jusqu'à entendre deux bips. Ensuite, appuyez sur le bouton de configuration de l'émetteur à dissocier. Le récepteur émet plusieurs bips pour confirmer la suppression du lien.

Comment effacer tous les liens du récepteur ?

Appuyez sur le bouton de configuration (3) du récepteur jusqu'à entendre deux bips. Sans relâcher, appuyez de nouveau jusqu'à entendre plusieurs bips. Tous les liens sont alors supprimés.

Quel type de piles utiliser pour le 53611 ?

Utilisez 3 piles alcalines de type LR14 (format C) de 1,5 V. L'autonomie est d'environ 2 ans avec 10 déclenchements par jour.

Que faire si le témoin lumineux clignote ?

Le clignotement du témoin lumineux sur le bouton poussoir (émetteur) indique que la pile est usagée. Remplacez-la par une pile neuve.

Puis-je alimenter le récepteur sans piles ?

Oui, branchez l'adaptateur secteur réf. 53699 sur la prise prévue à cet effet (6). Lorsque l'adaptateur est branché, les piles sont automatiquement déconnectées.

MODE D'EMPLOI 53611 HAGER

• Le récepteur 53610 est un carillon 3 mélodies qui fonctionne à piles ou par alimentation par adaptateur secteur (53699).
• Le récepteur 53611 est un carillon 10 mélodies qui fonctionne à piles ou par alimentation par adaptateur secteur (53699). Chaque mélodie est accompagnée d'un témoin lumineux.
• Le récepteur 53612 est un carillon 10 mélodies qui fonctionne sur secteur. Chaque mélodie est accompagnée d'un témoin lumineux.
• Le récepteur 53613 est un carillon 10 mélodies prise gigogne. Chaque mélodie est accompagnée d'un témoin lumineux.

Chaque récepteur peut être associé à un ou plusieurs émetteurs (16 maximum) de la même gamme.

Présentation des produits

Alimentation du 53610 et du 53611

① Bouton de réglage du volume
② Bouton choix des mélodies
③ Bouton de configuration
④ Témoin lumineux

④ ⑦ 5361253

⑤ Socie
⑥ Prise adaptateur secteur (réf. 53699). Quand l'adaptateur est branché, les piles sont automatiquement déconnectées.
⑦ Trappe

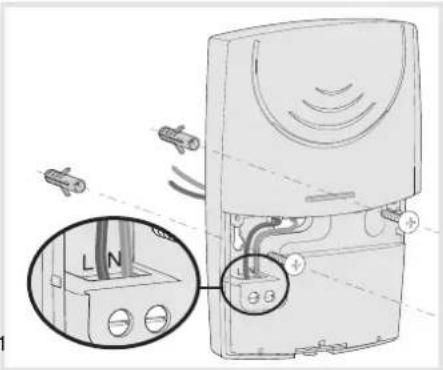

Raccordement du 53612

Remarque : à la première mise sous tension ou après une mise à zéro, le récepteur joue toutes .les mélodies

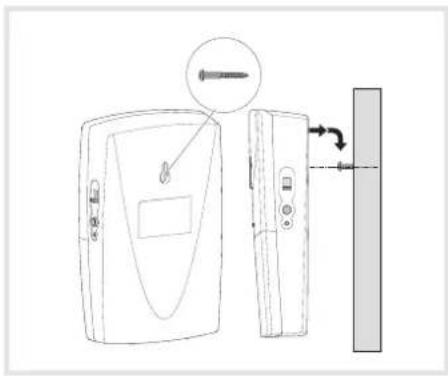

Installation du 53610 et du 53611

Vous pouvez associer votre récepteur à plusieurs émetteurs et inversement plusieurs récepteurs à un émetteur avec, à chaque fois, une mélodie différente :

• 1 mélodie différente par récepteur.
• 1 mélodie différente selon l'émetteur activé.
• 1 mélodie différente par récepteur selon l'émetteur activé.

Sélection d'une mélodie

Un appui bref (inférieur à 3 secondes) sur le bouton choix des mélodies ② du récepteur permet de choisir une mélodie. La dernière mélodie entendue sera utilisée lors de l'association.

Une 11 ^ème possibilité est disponible (sauf 53610) : le témoin lumineux s'allume sans mélodie.

Après association, pour modifier la mélodie, vous devez réaliser une nouvelle "Configuration".

Association d'un récepteur à un émetteur

Une fois la mélodie choisie, appuyez brièvement sur le bouton de configuration ③ du récepteur. Il émet un "bip" pour signaler qu'il est en mode "Configuration".

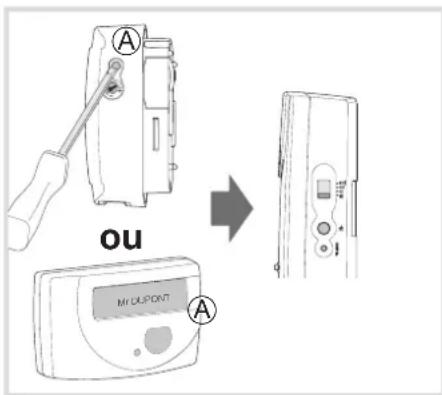

Appuyez sur le bouton de configuration Ⓐ de l'émetteur. Le récepteur joue la mélodie choisie et retourne en mode normal.

ou MY OUTPUT

Si aucun appui n'est effectué sur le bouton de configuration Ⓐ de l'émetteur 2 minutes après avoir appuyé sur le bouton de configuration ③ du récepteur, celui-ci retourne en mode normal.

Répétez l'opération pour associer plusieurs émetteurs et récepteurs.

Mise à zéro

PARTIELLE (suppression d'un lien entre un récepteur et un émetteur)

Appuyez sur le bouton de configuration ③, du récepteur jusqu'à ce qu'il émette deux "bip".

BIP BIP

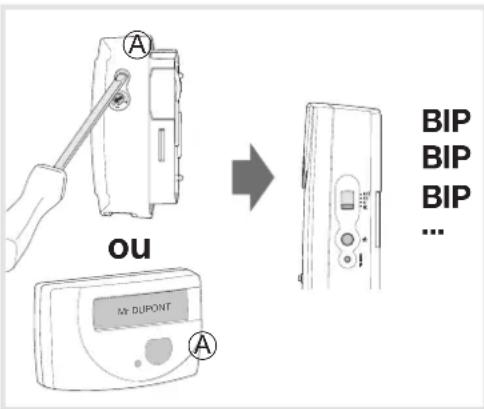

Appuyez sur le bouton de configuration Ⓐ de l'émetteur que vous voulez dissocier. Plusieurs "bip" sont émis par le récepteur. Le récepteur a effacé le lien avec l'émetteur.

OU My DUPONT BIP BIP BIP ...

TOTALE (suppression de tous les liens établis avec le récepteur)

Appuyez sur le bouton de configuration ③ du récepteur jusqu'à ce qu'il émette deux "bip".

BIP BIP

Appuyez de nouveau sur le bouton de configuration ③ du récepteur jusqu'à ce que plusieurs "bip" soient émis. Le récepteur a supprimé tous ses liens.

BIP BIP BIP ...

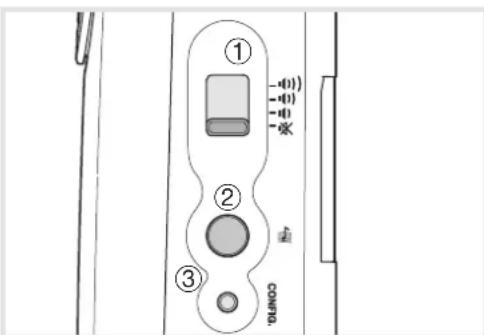

Réglage du volume

Vous avez la possibilité de régler le volume en positionnant le sélecteur ① du récepteur sur une des quatre positions : "haut", "moyen", "bas" et "silence".

① ② ③ CONDU

Fonction "bébé dort" (sauf 53610) : un appui prolongé (supérieur à 3 secondes) sur le bouton choix des mélodies ② permet de passer le niveau sonore du carillon en mode atténué (45 dB) pendant 3 heures.

Un appui bref sur le bouton choix des mélodies ② permet d'interrompre le mode atténué et de revenir en mode normal.

Que faire si... ?

• La led du bouton poussoir clignote :

- la pile est usagée, changez-la.

• L'application ne se met pas en marche :

- le récepteur ou l'émetteur ne sont pas alimentés, vérifiez les piles, le disjoncteur ou l'alimentation.

- Le récepteur ou l'émetteur est dans une zone perturbée par des émissions d'ondes (radio amateur, télévision, bome réseau GSM etc.) : déplacez le récepteur ou l'émetteur hors de la zone perturbée.

- Le récepteur est hors de portée de l'émetteur, rapprochez-le suffisamment.

- Le récepteur ne reconnaît l'émetteur, réinstallez le récepteur et procédez à une nouvelle configuration.

- Vous devez remplacer un émetteur :

- faites une mise à zéro sur les récepteurs et procédez à une nouvelle configuration.

Si le problème persiste, contactez votre électricien.

Caractéristiques techniques

53610/53611/53612/53613

Fréquence : 433,92 MHz

Catégorie de réception RF : 2

Type de dispositif : R2

IP

20

T° de fonctionnement : 0 °C à +45 °C

T° de stockage : -20 °C à +70 °C

Hygrométrie : 90% à 20 °C

Niveaux de volume : 60 dB bas, 70 dB moyen, 85 dB haut

53610 et 53611

Tension d'alimentation : 3 piles 1,5V

ou adaptateur secteur réf. 53699

Référence des piles : LR14/type C

Autonomie : 2 ans (10 mélodies/jours)

53612 et 53613

Tension d'alimentation : 230V\~+10% -15%, 50 Hz

Classe d'isolation : II

Section des fils (53612) : 0,75 à 1,5 mm² max.

Dimensions (53610, 53611 et 53612):

153 × 99 × 41 mm

Dimensions (53613): 140 x 70 x 80 mm

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse

Par la présente Hager Controls déclare que l'appareil Récepteurs carillon est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site : www.hagergroup.com

6LE002712B

Classe d'isolamento : II

Section des fils (53612) : 0,75 à 1,5 mm² max.
