53623 - Interphone HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit carillon sans fil (interphone)
Marque	Hager
Modèle	53623
Composition	Bouton poussoir 53600 + récepteur 53613 prise gigogne
Alimentation émetteur	1 pile 3V CR2032, autonomie 2 ans ou 7000 appuis
Alimentation récepteur	230 V ~ 50 Hz
Portée	200 m en champ libre
Fréquence	433,92 MHz
Nombre max d'émetteurs	16 par récepteur
Volume réglable	4 niveaux : silence, bas (60 dB), moyen (70 dB), haut (85 dB)
Fonction "bébé dort"	Atténuation à 45 dB pendant 3 heures
Indice de protection émetteur	IP55 (câblé : IP40)
Indice de protection récepteur	IP20
Dimensions émetteur	76 x 49 x 23 mm
Dimensions récepteur (53613)	140 x 70 x 80 mm
Température de fonctionnement (émetteur)	-20 °C à +50 °C
Température de fonctionnement (récepteur)	0 °C à +45 °C
Nombre de mélodies	10 mélodies + silence
Configuration	Association par appui sur bouton de configuration
Mise à zéro	Partielle ou totale possible
Classe d'isolation émetteur	I
Classe d'isolation récepteur	II
Installation	Fixation par adhésif ou vis ; peut être placé dans boîte étanche IP55
Entretien	Nettoyer avec un chiffon doux et sec ; remplacer la pile si le voyant clignote

FOIRE AUX QUESTIONS - 53623 HAGER

Comment changer la mélodie du carillon ?

Appuyez brièvement (moins de 3 secondes) sur le bouton choix des mélodies du récepteur pour parcourir les 10 mélodies. La dernière mélodie entendue sera utilisée lors de l'association.

Comment associer un bouton poussoir au récepteur ?

1. Choisissez la mélodie souhaitée. 2. Appuyez brièvement sur le bouton configuration du récepteur (il émet un bip). 3. Appuyez sur le bouton configuration du bouton poussoir. Le récepteur joue la mélodie et revient en mode normal.

Comment réinitialiser le récepteur (supprimer tous les liens) ?

Appuyez sur le bouton configuration du récepteur jusqu'à entendre deux bips. Relâchez, puis appuyez de nouveau jusqu'à entendre plusieurs bips. Tous les liens sont effacés.

Que faire si le voyant lumineux du bouton clignote ?

Cela signifie que la pile est usagée. Remplacez-la par une pile CR2032 de 3V.

Aucun son n'est émis par le récepteur, que vérifier ?

Vérifiez que le récepteur est alimenté (disjoncteur, prise). Assurez-vous que le volume n'est pas sur 'silence'. Contrôlez la portée et que l'émetteur n'est pas dans une zone perturbée. Si nécessaire, réassociez les appareils.

Comment installer le bouton poussoir ?

Fixez le support au mur à l'aide de l'adhésif fourni ou de vis. Puis emboîtez la face avant. Pour remplacer la pile, retirez la trappe en insérant un tournevis dans les encoches au bas du bouton.

Comment remplacer la pile du bouton poussoir ?

Démontez la trappe en insérant un tournevis dans les encoches au bas du bouton. Insérez une nouvelle pile CR2032. Replacez la face avant.

Comment régler le volume du récepteur ?

Positionnez le sélecteur de volume sur le récepteur sur l'un des quatre niveaux : haut, moyen, bas ou silence.

Comment activer le mode 'bébé dort' ?

Appuyez longtemps (plus de 3 secondes) sur le bouton choix des mélodies du récepteur. Le volume passe en mode atténué (45 dB) pendant 3 heures. Pour interrompre, appuyez brièvement sur le même bouton.

Puis-je ajouter plusieurs boutons poussoirs au même récepteur ?

Oui, vous pouvez associer jusqu'à 16 émetteurs au même récepteur. Chacun peut avoir une mélodie différente. Suivez la procédure d'association pour chaque bouton.

MODE D'EMPLOI 53623 HAGER

• Le kit 53622 est composé d'un bouton poussoir 53600 et d'un récepteur 53612 secteur.
• Le kit 53623 est composé d'un bouton poussoir 53600 et d'un récepteur 53613 prise gigogne.

Un appui sur le bouton poussoir déclenche la sonnerie du ou des récepteur(s) carillon associé(s). L'appui est signalé par un témoin lumineux.

Chaque récepteur peut être associé à un ou plusieurs émetteurs (16 maximum) de la même gamme.

Présentation des produits

① Bouton sonnette/configuration
② Porte-étiquette
③ Témoin lumineux

① Bouton de réglage du volume
② Bouton choix des mélodies
③ Bouton de configuration
④ Témoin lumineux

Remarque : à la première mise sous tension ou après une mise à zéro d'un produit, le récepteur joue toutes les mélodies.

Installation du 53622

Installation du 53600

Le bouton poussoir peut être fixé par adhésif (fourni) ou avec des vis (fournies) sur une surface propre et lisse.

- Fixez le support sur le mur avec l'adhésif.

ou

• Démontez la trappe en engageant un tournevis dans les encoches situées au bas du bouton poussoir. Exercez une légère pression vers le haut et faites pivoter le tournevis pour dégager le clip de fixation.
• Retirez la face avant en la tirant vers vous.

• Fixez le support sur le mur avec les 2 vis fournies.

M1 DUPONT

Mise en place de l'étiquette

• Une fois la trappe démontée, tirez sur le porte-étiquette.
• Placez l'étiquette dans l'emplacement prévu.
• Replacez le porte-étiquette dans son logement.
• Replacez la face avant.

Remplacement de la pile

• Démontez la trappe (voir ci-dessus) puis insérez une nouvelle pile.
• Replacez la face avant.

Configuration

Vous pouvez associer votre récepteur à plusieurs émetteurs et inversement plusieurs récepteurs à un émetteur avec, à chaque fois, une mélodie différente :

• 1 mélodie différente par récepteur.
• 1 mélodie différente selon l'émetteur activé.
• 1 mélodie différente par récepteur selon l'émetteur activé.

Sélection d'une mélodie

Un appui bref (inférieur à 3 secondes) sur le bouton choix des mélodies ② du récepteur permet de choisir une mélodie. La dernière mélodie entendue sera utilisée lors de l'association.

Une 11ème possibilité est disponible : le témoin lumineux s'allume sans mélodie.

Après association, pour modifier la mélodie, vous devez réaliser une nouvelle "Configuration".

Association d'un récepteur à un émetteur

Une fois la mélodie choisie, appuyez brièvement sur le bouton de configuration ③ du récepteur. Il émet un "bip" pour signaler qu'il est en mode "Configuration".

Appuyez sur le bouton de configuration Ⓐ de l'émetteur. Le récepteur joue la mélodie choisie et retourne en mode normal.

Si aucun appui n'est effectué sur le bouton de configuration Ⓐ de l'émetteur 2 minutes après avoir appuyé sur le bouton de configuration ③ du récepteur, celui-ci me en mode normal.

Répétez l'opération pour associer plusieurs émetteurs et récepteurs.

Mise à zéro

PARTIELLE (suppression d'un lien entre un récepteur et un émetteur)

Appuyez sur le bouton de configuration ③, du récepteur jusqu'à ce qu'il émette deux "bip".

③ BIP BIP

Appuyez sur le bouton de configuration Ⓐ de l'émetteur que vous voulez dissocier. Plusieurs "bip" sont émis par le récepteur. Le récepteur a effacé le lien avec l'émetteur.

My DUPONT ① BIP BIP BIP ...

TOTALE (suppression de tous les liens établis avec le récepteur)

Appuyez sur le bouton de configuration ③ du récepteur jusqu'à ce qu'il émette deux "bip".

BIP BIP

Appuyez de nouveau sur le bouton de configuration ③ du récepteur jusqu'à ce que plusieurs "bip" soient émis. Le récepteur a supprimé tous ses liens.

BIP BIP BIP ...

Réglage du volume

Vous avez la possibilité de régler le volume en positionnant le sélecteur ① du récepteur sur une des quatre positions : "haut", "moyen", "bas" et "silence".

Fonction "bébé dort" : un appui prolongé (supérieur à 3 secondes) sur le bouton choix des mélodies ② permet de passer le niveau sonore du carillon en mode atténué (45 dB) pendant 3 heures.

Un appui bref sur le bouton choix des mélodies ② permet d'interrompre le mode atténué et de revenir en mode normal.

Options d'installation

Afin de protéger votre émetteur du vol ou d'une dégradation, vous pouvez l'installer dans un endroit protégé (boîte étanche non métallique IP55 par exemple).

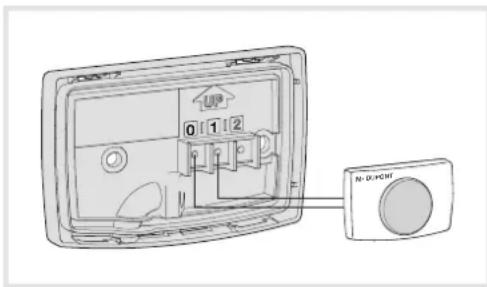

Pose d'un bouton poussoir déporté (bornes 0 et 1)

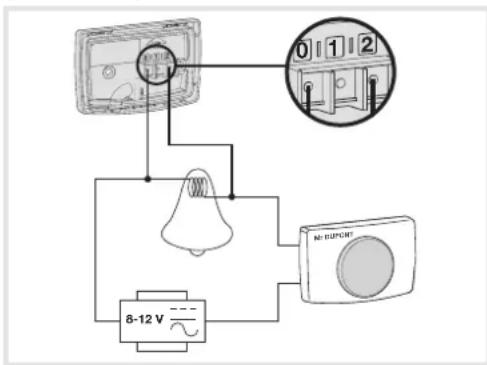

Extension d'une installation filaire existante avec raccordement sur transformateur de sécurité (bornes 0 et 2)

0 1 2 8-12 V NO DUPONT

Que faire si... ?

• La led du bouton poussoir clignote :

- la pile est usagée, changez-la.

• L'application ne se met pas en marche :

- le récepteur ou l'émetteur ne sont pas alimentés, vérifiez les piles, le disjoncteur ou l'alimentation.

- Le récepteur ou l'émetteur est dans une zone perturbée par des émissions d'ondes (radio amateur, télévision, bome réseau GSM etc.) : déplacez le récepteur ou l'émetteur hors de la zone perturbée.

- Le récepteur est hors de portée de l'émetteur, rapprochez-le suffisamment.

- Le récepteur ne reconnaît l'émetteur, réinstallez le récepteur et procédez à une nouvelle configuration.

- Vous devez remplacer un émetteur :

- faites une mise à zéro sur les récepteurs et procédez à une nouvelle configuration.

Si le problème persiste, contactez votre électricien.

Caractéristiques techniques

Emetteur

Tension d'alimentation : 1 pile 3V Référence de la pile : CR2032

Autonomie : 2 ans ou 7000 appuis

IP : 55 (si câblé, IP40)

Classe d'isolation : I

Rapport cyclique d'émission : 10%

Puissance d'émission RF 10mW

Fréquence d'émission : 433,92 MHz

Portée typique : 200 mètres en champ libre

T° de fonctionnement : -20 °C à +50 °C

T° de stockage : -20 °C à +70 °C

Hygrométrie : 90% à 20 °C

Section des fils : 0,5 mm² max.

Dimensions : 76 x 49 x 23 mm

Récepteurs

Tension d'alimentation : 230V \~ +10% -15%/50 Hz

Fréquence : 433,92 MHz

IP : 20

Classe d'isolation : II

Catégorie de réception : 2

Type de dispositif R2

T° de fonctionnement : 0 °C à +45 °C

T° de stockage : -20 °C à +70 °C

Hygrométrie : 90% à 20 °C

Section des fils (53612) : 0,75 à 1,5 mm² max.

Dimensions (53612): 153 x 99 x 41 mm

Dimensions (53613): 140 x 70 x 80 mm

Niveaux de volume : 60 dB bas, 70 dB moyen,

85 dB haut

Comment éliminer ce produit

(déchets d'équipements électriques

et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à

l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse

Par la présente Hager Controls déclare que l'appareil Packs carillon est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site:

www.hagergroup.com
