Type de produit	Disjoncteur modulaire
Marque	Hager
Modèle	FZ415S
Tension nominale	230/400 V~
Courant nominal	40 A
Pouvoir de coupure	6 kA (selon NF EN 60898-1) / 10 kA (selon NF EN 60947-2)
Courbe de déclenchement	C
Nombre de pôles	1P + N
Largeur (modules)	1 module (18 mm)
Poids	0,15 kg
Indice de protection	IP20
Température de fonctionnement	-25°C à +55°C
Capacité de raccordement	1 à 16 mm² (rigide) / 1 à 10 mm² (souple)
Normes	NF EN 60898-1, NF EN 60947-2
Fonctions principales	Protection contre les surcharges et courts-circuits, signalisation par voyant jaune
Entretien	Aucun entretien particulier ; vérification périodique du fonctionnement
Nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Coffret isolant classe II, double isolation
Pièces détachées / réparabilité	Pièces détachées disponibles ; produit non réparable par l’utilisateur
Informations générales	Conforme aux normes en vigueur ; montage sur rail DIN symétrique

FOIRE AUX QUESTIONS - FZ415S HAGER

Comment installer le disjoncteur FZ415S ?

Installez le disjoncteur sur un rail DIN symétrique (35 mm). Assurez-vous que l’alimentation est coupée. Raccordez les conducteurs en respectant les capacités de raccordement (1 à 16 mm² rigide). Utilisez un tournevis adapté pour serrer les vis.

Quel est le pouvoir de coupure du FZ415S ?

Le pouvoir de coupure est de 6 kA selon la norme NF EN 60898-1 et de 10 kA selon NF EN 60947-2.

Puis-je utiliser ce disjoncteur en extérieur ?

Non, l’indice de protection est IP20, ce qui le destine à un usage en intérieur, dans un tableau électrique à l’abri des intempéries.

Comment tester le déclenchement différentiel ?

Ce modèle est un disjoncteur magnéto-thermique, non différentiel. Pour tester un bloc différentiel associé, utilisez le bouton-test prévu sur le bloc.

Que faire en cas de déclenchement fréquent ?

Vérifiez qu’il n’y a pas de surcharge (ajouter des circuits) ou de court-circuit. Si le problème persiste, remplacez le disjoncteur par un modèle de même calibre.

Quelles sont les normes applicables au FZ415S ?

Il est conforme aux normes NF EN 60898-1 (disjoncteurs pour installations domestiques) et NF EN 60947-2 (disjoncteurs pour installations industrielles).

Comment raccorder les câbles au disjoncteur ?

Dénudez le câble sur 10 mm environ. Insérez-le dans la borne de connexion et serrez la vis au couple de 2,5 Nm. Utilisez des conducteurs en cuivre uniquement.

Est-il compatible avec les barres de pontage Hager ?

Oui, il est compatible avec les barres de pontage unipolaires ou Ph+N de la série KBS, KBN, etc. (voir catalogue Hager).

Comment remplacer le disjoncteur défectueux ?

Coupez l’alimentation générale. Débranchez les câbles, déclips le disjoncteur du rail (à l’aide d’un tournevis sur le clip). Remplacez par un modèle identique (Hager FZ415S ou équivalent).

Quelle est la garantie du FZ415S ?

La garantie constructeur est de 2 ans à compter de la date d’achat (voir conditions générales de Hager).

MODE D'EMPLOI FZ415S HAGER

Groupe familial indépendant

71

Nationalités

24

Sites de production

2,19

Milliards d'€ de CA

11500

Collaborateurs

120

Pays ou les solutions

Hagerroup sont distribuées

Hager.

Avec vous, pour vous.

Depuis l'invention du coupe-circuit modulaire par les frères Hager dans les années 50, la priorité du groupe Hager est d'être à la pointe de la technologie pour accompagner lesElectriciens.

Depuis 10 ans, notre développement dans les grands projets tertiaires et résidentiels nous permet de nous rapprocher des acteurs majorés de la profession, avec une équipe de 35 personnes en France. Nos charges de projets sont prescripteurs de nos solutions actuelles et futures dans les grands programmes de construction et de rénovation, pour un acheminement optimal de l'énergie dans lesBATIMENTS.

Pour vous, nous travaillons au développement commun, en amont des opérations jusqu'à leur réalisation, en nous appuyant sur votre savoir-faire dans la mise en œuvre de nos produits. Avec vous, nous ourselves pour le succès de ce partenariat commun.

Disjoncteurs

MHT,MJT,

Courbes "B", "C"

4500 NF EN 60898-1

6KA NF EN 60947-2

Défauts magneto-thermiques
signales par voyants (couleur jaune)

Montage possible sous la barre de pontage 3 Ph + N KBN663x ou KBN863x.

Pour conducteur cuivre

Capacité de raccordement

-10fil couple

-16 fil rigide

Conformes selon

NF EN 60947-2

MHT716

Désignation	Larg.In Réf. c lale
		courbe B	courbe C
Disjoncteurs1 Ph + Ncourbes "B, C"4500 6 kA	2 A6 A	1 I1	-	MJT702
	10 A16 A	1 I1	MHT706	MJT706
	20 A25 A32 A40 A	1 I1111	MHT710MHT716MHT720	MJT710MJT716
	25 A32 A40 A	1 I1111	MHT725MHT732MHT740	MJT725MJT732MJT740

Disjoncteurs

NFT, NGT,

Courbes "C", "D"

6000	NF EN 60898-1
10 KA	NF EN 60947-2

Défauts magneto-thermiques
signales par voyants
(couleur jaune)

Montage possible sous la barre de pontage 3 Ph + N KBN663x ou KBN863x.

Pour conducteur cuivre Capacité de raccorder

pour disjoncteurs MHT, MJT, NFT et NGT, s'accouplant sur le cote droit des disjoncteurs.

Version type AC

Filtre les courants de fuite transitoire:coup de foudre, charge capacitive.

Version type A _ et HI

Necessaire pour du matériel monophasé produit des courants de défaut a composante continue.

HI

"Immunité renforcée" pour réduire les déclenchements intempestifs sur certains équipements (micro-informatique, ballast électronique ...).

Défauts magneto-thermiques et différentiels signalés par voyants (couleur jaune). Bouton-test pour vérification du fonctionnement différentiel.

Assemblage à tiroir : capot cache-borne solidaire du bloc différentiel.

Bloc différentiel à double sortie

• soit par le haut du bloc, (raccordement spécifique à la barre de pontage KBN663A et KBN863A ou C, - soit par le bas du bloc, (raccordement par cables sur la même rangée ou sur une rangée du dessous).

Pour conducteur cuivre Capacité de raccordement

Pour blocs differentiels:
1Ph + N, 3Ph et 3 Ph + N
25 A, 40 A : 10□ sousple
16 □ rigide

Pour blocs differentiels : 3 Ph +N double sortie 25A,40A:16souple 25 rigide

BDC240F

Désignation IΔn		In	Larg.	Réf. clale type AC type Hl	type A et
Blocs différentiels 1 Ph + N	30 mA	25 A	1	BDC225F	BDH225F
		40 A	1	BDC240F	BDH240F
	300 mA	25 A	1	BFC225F	BFH225F
		40 A	1	BFC240F	BFH240F
Blocs différentiels 3 Ph	30 mA	25 A	2	BDC325F	BDH325F
		40 A	2	BDC340F	BDH340F
	300 mA	25 A	2	BFC325F	BFH325F
		40 A	2	BFC340F	BFH340F
Blocs différentiels 3 Ph + N	30 mA	25 A	2	BDC425F	BDH425F
		40 A	2	BDC440F	BDH440F
	300 mA	25 A	2	BFC425F	BFH425F
		40 A	2	BFC440F	BFH440F
Blocs différentiels 3 Ph + N double sortie	30 mA	25 A	3	BDC925F	BDH925F
		40 A	3	BDC940F	BDH940F
	300 mA	25 A	3	BFC925F	BFH925F
		40 A	3	BFC940F	BFH940F

BDC340F

BDC425F

BFC940F

Interrupteurs

differentiels

types AC / HI

protection contre les défauts d'isolement ou les contacts indirects dans les locaux professionnels et batiments tertiaires.

Version type AC

filtr les courants de fuite transitoire: coup de foudre, charge capacitive.

Version type A /HI

necessaire pour le matériel monophasé produit des courants de défaut a composante continue, HI: "Immunité renforcée" pour réduire les déclenchements intempistifs sur certains équipements (micro-informatique, ballast electronique...).

Pour conducteur cuivre

Capacité de raccordement

25 à 63 A:16 souple 25 rigide
80 et 100A:35 souple 50 rigide

Tension nominale

-bipolaires:127/230
- tétrapolaires: 230 / 400V

Certifiés selon

NF EN 61008-1 et NF EN 61008-2-1

Nota

lesauxiliaires de
déclenchements et de
signalisation ne se montent sur
les interrupteurs differentiels
type AC et type A/HI qu'vec
l'auxiliaire dédié CZ001.
(sauf 80 A et 100 A)

Montage possible sous la
barre de pontage 3 Ph ^+ N
sauf Cxx8xF, KBN663x ou
KBN863X.
Versions 80 A et 100 A en
bornes alignées

CDC140F

bipolaries type AC 10 mA

	25 A	2	CCC125F
30 mA	25 A	2	CDC125F
	40 A	2	CDC140F
	63 A	2	CDC163F
	80 A	2	CDC580F
100 mA	25 A	2	CEC125F
	40 A	2	CEC140F
	63 A	2	CEC163F
300 mA	25 A	2	CFC125F
	40 A	2	CFC140F
	63 A	2	CFC163F
	S| 63 A	2	CPC163F
	80 A	2	CFC580F
	S| 80 A	2	CPC580F
500 mA	25 A	2	CGC125F
	40 A	2	CGC140F
	63 A	2	CGC163F

CDC840F

tetrapolaires type AC CDC825FmA		25 A	4
		40 A	4	CDC840F
		63 A	4	CDC863F
100 mA		25 A	4	CEC825F
		40 A	4	CEC840F
		63 A	4	CEC863F
300 mA		25 A	4	CFC825F
		40 A	4	CFC840F
		S 40 A	4	CPC840F
		63 A	4	CFC863F
		S 63 A	4	CPC863F
		80 A	4	CFC680F
		S 80 A	4	CPC680F
		100 A	4	CFC684F
		S 100 A	4	CPC684F
500 mA		25 A	4	CGC825F
		40 A	4	CGC840F
		63 A	4	CGC863F

CDH140F

bipolaires type A / HI	30 mA	25 A	2	CDH125F
		40 A	2	CDH140F
		63 A	2	CDH163F
	300 mA	25 A	2	CFH125F
		40 A	2	CFH140F
		63 A	2	CFH163F
tétrapolaires type A / HI	30 mA	25 A	4	CDH825F
		40 A	4	CDH840F
		63 A	4	CDH863F
	300 mA	25 A	4	CFH825F
		40 A	4	CFH840F
		63 A	4	CFH863F

CZ001
Désignation Caracteristiques

Ref. c'ale
CZN006

Contactauxilieere
	6 A - 240 V ~	CZ001
et signaldéfaut	1 contact CA
2O + 2F	+ 1 contact SD
Kit cache-bornesplombable
(livré en standardsur les calibres ≤ 80A)	pour inter.dif. 2 25 à 63 A	CZN005
	inter.dif. 4 25 à 63 A	CZN006

Auxiliaires

de déclenchement

et de signalisation

à distance

pour disjoncteurs modulaires

à bornes alignées et

décalées de 0,5 à 125 A,

égarlement compatibles

avec les disj.differentiels

modulaires a bornes

décalées et les interrupteurs

à déclenchement libre SA.

Se montent :

• sur le côte gauche des

produits,

• sans l'aide d'outils,

• sur des produits déjà

montés sur rail.

Capacité de raccordement

de 0,5 a 6' fil soupie,

de 1 à 10 fil rigide.

Nota

ces auxiliaires se montent

sur les interrupteurs

différentiels modulaires à

bornes décalées (sauf type

B) qu'vec I'auxilaire dédié

CZ001.

Barres de pontage à

isolant bleu ou marron

pour disjoncteurs 1 Ph + N

et coupe-circuit 1 Ph + N

1 de large

Barres de pontage

unipolaires, bipolaires,

tripolaires et

tétrapolaires

conviennent aux disjoncteurs

multipolaires de 0,5 a 63 A

aux coupe-circuits unipolaires et

multipolaires et interrupteurs SB.

Barres de pontage

3 Ph + N neutrte

décalé

dédiées au raccordement par

le haut des interrupteurs

différentielsetblocdifférentiels

double sortie,pourI'équilibrage

des disjoncteurs départ Ph + N

sur les phases L1, L2, L3.

Permetdeponterdesproduits

modulaires a bornes decalées.

MZ201

Désignation

\section*{Caracteristiques}

Larg. Ref. c'ale

Contact auxiliaire

10+1F

6A-240V\~

Signale la position

"ouvert" ou "ferme" du

disjoncteur suite a une

manoeuvre ou à un

déclenchement sur défaut

Contact signal

defaut10+1F

6A-240V\~

Signale le déclenchement

sur défaut du disjoncteur sur:

• surcharge,
  -court-circuit,
• défaut différentiel,
• déclench. auxiliaires :

MZ203,MZ204,MZ205

MZ206

Déclencheurs à

émission de courant

• déclenchement à

distance d'un disjoncteur

ou d'un interrupteur

différentiel provoqué par

la bobine a émission,

-indicateur mécanique

de déclenchement en face avant,

• tension de commande :
  -230Và415V～
  -110Và130V=

Désignation Section Réf. c

In

Larg.

Barres de pontage

à languettes

Phase + Neutre

unipolaires,

pas1

isolant marron (phase)

isolant bleu (neutre)

unipolaire, pas 1 isolée

KBS763/G et KB163P/N

livres avec un profil de

protection

63A

13

KB163P

tetrapolaires,

pas 1 pour le neutre

pas 3 pour les phases

63A

12

KBN663A

livres avec 2 bouchons

latéraux et profil de

protection

63A

12

KBN863A

m - 1 0 ;

63A

24

KBN863C

Interrupteurs

sectionneurs à

déclenchement libre

Protection de tete dans un tableau général ou divisionnaire.

L'interrupteur est équipe

en standard d'un contact auxiliaire (OF) déjà associé.

Le déclenchement à distance

(ex. arrêt d'urgence) peut

etre effectue en montant

directement par la gauche un

déclencheur voltmétrique

Capacité de raccordement interrupteur

-6à16\soupie

-6à25□rigide

auxiliaire associé

-0,5a6souple

-1 à 10□rigide

Conformes selon

NF EN 60947-1

NF EN 60947-3

catégoried'emploi AC 23 A

Interrupteurs

sectionneurs

multipolaires

Certifiés selon

EN 60669-1

(16 à 63 A) et

IEC 60947-3

Ils comportent un marquage

vert/rouge sur la manette qui

signale l'etat réel des contacts

Versions avec lampe témoin
- technologie LED
-durée de vie 100 000 h
- couleur orange

SA263

SA463

Désignation Caracteristiques		Larg.	Réf. ciale sansvoyant	avecvoyant LED
Interrupteurs bipolaires	2 x 40 A 250 V~	2,5	SA240	-
	2 x 63 A 250 V~	2,5	SA263	-
Ui = 690 V~	2 x 80 A 250 V~	2,5	SA280	-
Interrupteurs tétrapolaires	4 x 40 A 400 V~	4,5	SA440	-
	4 x 63 A 400 V~	4,5	SA463	-
Ui = 690 V~	4 x 80 A 400 V~	4,5	SA480	-

SBN163

Interrupteurs unipolaires

1x16A230V\~

1x25A 230V\~

1x32A 230V\~

1x40A230V\~

1x63A230V\~

1x80A230V\~

1×100A 230V～

1×125A 230V\~

1

1

1

1

1

1

1

1

SBN

SBN125

SBN132

SBN140

SBN163

SBN180

SBN190

SBN199

Interrupteurs

bipolaires

2x16A 230V\~

2× 25A230V

2x32A 230V\~

1

1

1

SBN

SBN225

SBN232

SBB216

SBB225

SBB232

2x40A 400V\~

2x63A 400V\~

2

2

2

SBN240

SBN263

2×100A 400V

2x125A 400V

2

2

SBN290

SBN299

Parafoudres type 1

protection generale,
autoproteges contre des
courants de court-circuit
inférieurs à 12,5 kA

• voyant de fonctionnement. Pour des court circuits courants de court-circuit supérieurs à 12,5 kA la protection du parafoudre est nécessaire

Capacité de raccordement

• 35° couple, 50° rigide

Conformes selon

NF EN 61643-11

Parafoudre type 2

protection générale

• cartouches débrochables
• déconnexion dynamique intégrée.
• protection en mode commun et différentiel.

Version avec voyant et

contact de télésignalisation
voyant de fin de vie et contacts
auxiliaires de télésignalisation
de l'information de fin de vie.

Version avec voyant

avecvoyantdefindevie.

61643-11

SPA412A

SPB113

SPK602

SPV340

Désignation Caracteristiques Larg. Ref. c

lale

Parafoudres type 1	1 Ph + N	4	SPA212A
limp. 12,5 kA onde 10/350 ms	3 Ph + N	8	SPA412A
Up: 2,5 kV

Parafoudres type 2	avec voyant et télésignalisation	1 Ph + N	2	SPB265R
Imax. 65 kA onde 8/20 ms		3 Ph + N	4	SPB465R
In: 20 kA Up: 1,35 kV Uc: 320 V
Imax. 40 kA onde 8/20 ms	avec voyageant	1 Ph	1	SPB113
In: 20 kA Up: 1,35 kV Uc: 275 V
	avec voyageant et télésignalisation	1 Ph + N	2	SPB240R
		3 Ph + N	4	SPB440R
Imax. 15 kA onde 8/20 ms		1 Ph + N	2	SPB215R
In: 5 kA Up: 1,0 kV Uc: 275 V	Disponible 1er semester 2022	3 Ph + N	4	SPB415R

Parafoudre protection fine type 2	avec voyant	1 Ph + N	2	SPB208D
		3 Ph + N	4	SPB408D
Imax. 8 kA,onde 8/20 ms In: 2 kA, Uc : 275 V	Disponible 1er semestre 2022
Parafoudre pour ligne ADSL			1	SPK602
Imax.//total 18 kA In : 10 kA, Uc : 185 DC
Parafoudre pour photovoltaique		3 Ph	3	SPV340

Imax. 40 kA, In : 15 kA Up : 3,7 kV UC pv 1170 V
Cartouches débrochables de rechange	Ph. pour : SPB265R, SPB465R SPB113	SPB065R SPB013
	SPB240R, SPB440R	SPB040D
	SPB215R, SPB415R	SPB015D
	SPB715D, SPB815D	SPB080D
	N. pour : SPB265R, SPB465R, SPB240R, SPB440R, SPB215R, SPB415R	SPB065N SPB040N

pour: SPV340

SPB040

Disjoncteurs de branchement pour distribution a "Puissance surveillée" P250 LSI,Energy AB160 250 Sectionnement et protection Declencheur electronique:

L - long retard - protection
contre les surcharges :
Ir = Ir1 x Ir2 (LSI), régliable
In=160 A
Ir 60 à 160 A (palier de 10 A)
In=240 A
Ir 90 à 180 (palier 10 A)
et 200 à 240 A (palier 20 A)
Ir2 = 0,95 à 1 (pas de 0,01)
Ir = Ir1 et réglage fin par pas de 1 A pour la version Energy

S - court retard - protection contre les courts-circuits : Isd régable de 1,5 à 10 x lr, temps de court-retard pour LSI et Energy régil. 50 à 400 ms

I - instantané - seuil maximum de déclenchement instantané en cas de court-circuit (li max = 3 à 11 x In) Réglage par roues codeuses

Version tetrapolaire 4P3D, 4P4D (protection du Neutre 0 - 50% -100% Bouton de test mécanique, réglage plombable.

Conformes selon CEI 60947-2

Capacité de raccordement
In maxi 160 A - 95 mm²
- sur plage In >160A
- largeur maxi 25mm
- barres gainées souples
- câbles avec cosses.

Déclencheurs et contacts auxiliaires raccordement par connexion dessort

Capacité de raccordement 0,75 mm² couple ou rigide câbles de raccordement en option (HYA035H)

Déclencheurs
voltmetriques à émission de courant SH
déclenchement à distance d'un disjoncteur ou d'un interrupteur général par bobine à émission.

Capacité de raccordement 0,75 mm² souple ou rigide

HHT161JB

HXA021H

HXA024H

HXA004H

HYT022H

HYT024H

Désignation	Caracteristique	In(A)	Réf. cale4P3D, 4P4D3DN/2
Disjoncteurs type AB P250-LSI 25 kA	Pour voir de coupure Icu : 25kA 400 / 415V AC	160250	HHT161JB HHT251JB
Version avec bloc différentiel version 4P3D /4D réglage protection du Neutre à 0 - 50% ou 100%
Désignation	Caracteristique		Réf. cale3P-4P
Contacts auxiliaires	AX signalisation ON/OFF 1 inverter NO + NF 230 V ~/ 3 A 125 V =/ 0,4 A AL signalisation défaut 1 inverter NO + 1 NF 230 V ~ / 3 A 125 V =/ 0,4 A		HXA021H HXA024H
Déclencheurs volté-triques à émission de courant SH tension de fonctionnement : 0,7 à 1,1 x Un	200 - 240 V AC		HXA004H
Désignation Caracteristique		Réf. cale3P	4P
Capot cache-bornes - capot plombable - dégré de protection IP40	pour pallonges de plage droite ou cages de raccordement - pour épanouisseur - pour connexions arrières	HYT021H HYT023H HYT025H	HYT022H HYT024H HYT026H

Coffrets vegaD

en saillie

1 à 7 rangees,

24 par rangee

équipés de :
- plaques passecables
amovibles en haut et en bas
- chassis modulaire amovible
-cadred'habillage amovible
- bornier de terre SanVis
-bande de marquage
-obturateurs
- porteplan
- 2bracelets guide-fils

par rangee

Données

• IP30 / IK07 (sans porte)
• IP41 / IK08 (avec porte

version sailie)

• IP40 / IK08 (avec porte
  version encastrée)
• classe II 回
  -entraxe rails DIN 150 mm

Classement

suivant

0695-2-

10 et 11:850°C

autres vegaD: 750^ C

Conformes selon

NF C61-910

Permet de设计理念 des

ensembles conformes a

IEC61439-1et3

FD52DN

FD52AN

Désignation	Caracteristiques Haut.	mm	Réf. ciale
Coffretss en saillieIP30	2rangées (48)	450	FD22DN
	3rangées (72)	600	FD32DN
sans portes	4rangées (96)	750	FD42DN
	5rangées (120)	900	FD52DN
	6rangées (144)	1050	FD62DN
	7rangées (168)	1200	FD72DN
Coffretss en saillieà compléter IP30	emplacement prévu pour unitéd'équipement hauteur 300 mm
sans porte	2rangées (48)	450	FD22AN
	3rangées (72)	600	FD32AN
	4rangées (96)	750	FD42AN
	5rangées (120)	900	FD52AN
	6rangées (144)	1050	FD62AN
	7rangées (168)	1200	FD72AN

Désignation Caractéristiques

Ref. ciale

Ref. ciale

Transp.

Pleine

FD52TN
FD52PN

Portes pleines et transparentes

réversibles pour coffrests en saillie et encastrés

permet d'obtenir le degré de protection IP41

pour coffrets

Fx22xN

Fx32xN

Fx42xN

Fx52xN

Fx62xN

Fx72xN

FD22TN

FD32TN

FD42TN

FD52TN

FD62TN

FD72TN

FD22PN

FD32PN

FD42PN

FD52PN

FD62PN

FD72PN

FD02A1
FD02A3

FD02C2

FD02A2

FD02F1

FD02K1

FD02K2
FD00A1

UZ02B9

JP002

Désignation Haut.	Caracteristiques mm		Réf. ciale kit complet	Réf. ciale plastron
Unités d'équipement pour apparèils modulaires	1 rangée : 1 x 24	150	FD01A1	FD00C4
	2rangées : 2 x 24	300	FD02A1	FD00C1
- bande(s) de marquage	1rangée : 1 x 24	300	FD02A3	FD00C3
- 1 rail DIN par rangée modulaire	+ 1 rangée pleine pour bornier
Unités d'équipement pour apparèils spéciaux		300	FD02C2	FD00C2
- avec platine perforée régiable en profondeur
Unités d'équipement pour borniers	1rangée : 2 x 24	300	FD02A2	FD00C2
compend 1/2 rail DIN horizontalé régiable en profondeur

Désignation

Haut, Ref.

mm

C

Characteristic

Unités d'équipement	pour disjoncteur de branchement monophasé ou triphasé	300	FD02F1
	pour compteur électronique et disjoncteur de branchement mono	300	FD02F2
	pour compteur électronique et disjoncteur de branchement triphasé	450	FD03Z1
	pour disjoncteur boîtier moulé x160 avec / sans bloc différentiel et P160 (montage vertical)	300	FD02K1
	pour disjoncteur boîtier moulé x160 sans bloc différentiel et P160 (montage horizontal)	150	FD01K1
	pour disjoncteur boîtier moulé AB160 avec ou sans bloc différentiel (montage horizontal)	300	FD02K2
Bande de marquage pour plastrons	en bande largeur 24■		FD00A1
	compend : -porte-étiquettes transparent -étiquettes de marquage
Rail symétrique DIN	pour unités plastron plein permet la fixation d'app. modulaires sous les plastrons pleins et entre 2 rails modulaires		UZ02B9
	en bande largeur 24■		JP002Obt
- pour fermer les emplacements sans appar兼ils- pour condamner une rangée complète

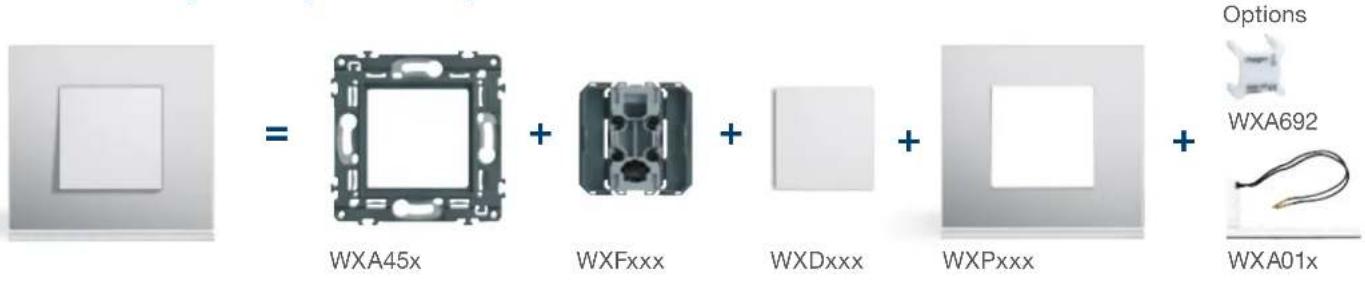

Principe de montage 4 reférences pour un produit complet

Plaques et accessoires par postes

Taille de la plaque		Capacité	Boite saillie	Support	Plaque	Bande lumineuse
Simple	1x2x2	WXA681B WxA450 WXP002 WXA010
Double horiz.	2x2 modules	2x2x2	WXA682B	2x WXA450	WXP0012 WxA012
2x2 modules	2x2 modules	2x2x2	-	2x WXA450	WXP0042 WxA010
Triple horiz.	3x2 modules	3x2x2	WXA683B	3x WXA450	WXP0013 -
3x2 modules	3x2 modules	3x2x2	-	3x WXA450	WXP0043 WxA010
Quadruple horiz.	4x2 modules	4x2x2	-	4x WXA450	WXP0014 -
4x2 modules	4x2x2 modules	4x2x2	WXA686B	6x WXA450	WXP0086 -
2x3x2 modules	6x2x2x2	6x2x2x2	WXA686B	6x WXA450	WXP0086 -
12 modules	6x2x2x2	6x2x2x2	WXA686B	6x WXA450	WXP0086 -

Plaques et accessoires par modules

Taille de la plaque		Capacité	Boite saillie	Support	Plaque	Bande lumineuse
1 module	1x	-	WXA451	WXP0001	-
Simple	1x2x	WXA681B WxA450 WXP0002	WXP0002	WXA010
4 modules horizontal	2x4x	-	WXA454	WXP0004	-
5 modules horizontal	2x+1x ou 5x	-	WXA455	WXP0005	-
8 modules horizontal	4x8x	-	WXA458	WXP0008	-
8+8 modules horizontal	8x16x	WXA686B WXA466 WXP0096	-

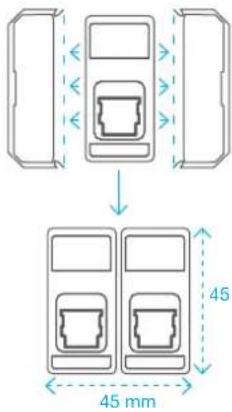

gallery, la solution universelle 45 × 45

En encastre, saillie, goulotte, boite de sol, colonne, nourrices.

1 même reférence pour passer de 2 à 1 module. Otez les ailettes pour installer un deuxième mécanisme dans un encombrement identique.

Passez d'un va-et-vient à un bouton-poussoir d'un simple coup de tournevis et vice versa avec la même reférence. Brevet Hager

Raccordement SanVis

WXF003

WXD000B
WXF100

WXD100B

WXF221

WXD201B

WXF422B

WXF622

WXD202B

Désignation		Réf. dale
InterBP duo 10 AX - 250 V ~ IP2XC	- mécanisme	WXF003
	-,enjoliveur 2 modules	WXD000B
	-,enjoliveur 2 modules à voyant	WXD001B
	-,enjoliveur 1 module	WXD010B
	-,enjoliveur 1 module à voyant	WXD011B
	-voyant blanc	WXA692
Prises de courant 16 A - 250 V ~ IP2XC	- mécanisme simple	WXF100
-2P + T simple	- mécanisme double (support intégré)	WXF122
	-,enjoliveur	WXD100B
Prises RJ45	- mécanisme 5e UTP	WXF221
cat. 5e UTP	- mécanisme 5e FTP	WXF222
	- mécanisme cat. 6 FTP	WXF224
	- mécanisme cat. 6 STP (grade 2 TV)	WXF226
	- mécanisme cat. 6A STP (grade 3 TV)	WXF228
	- plastron pour moteur keystone	WXF202
	-,enjoliveur 2 modules	WXD202B
	-,enjoliveur 2 modules porte-étiquette	WXD206B
	-,enjoliveur 1 module	WXD201B
	-,enjoliveur 1 module porte-étiquette	WXD205B
Prises spéciales goulotte	- simple	WXF421B
	- simple détrompée	WXF431
	-double	WXF422B
	-double détrompée	WXF432
	-triple	WXF423B
	-triple détrompée	WXF433
	-détrompeur	WS697
	-accessoire de jonction	WS120
Prises audio/vidéo	- mécanisme prise Jack 3,5 audio	WXF622
	- mécanisme prise HDMI traversante	WXF633
	- mécanisme prise USB 3.0 traversante	WXF644
	- mécanisme prise haut-parleur	WXF625
	-,enjoliveur 2 modules	WXD202B
	-,enjoliveur 1 module	WXD201B

essensya, l'essential de vos chantiers.

Principe de montage pour un produit complet

+

quickconnect

Raccordement SanVis

WE001

WE100
WE122

WE155

WE214

WE250

WE401

Désignation

Ref. c'ale

Interrupteurs

10AX-250V\~

• va-et-vient à vis

WE001

Pousoir

10AX-250V\~

• inverseur 10/1F à vis

WE022

Prises à éclipses 16 A

-250V

simple 2 + vis acces aux manettes de connexion derriere I'enjolivre

simple

-double

WE100

• 2P + T détrompée accès aux manettes de déconnexion derrière l'enjolivre

WE122

Sorties de câbles

-livre avec support specifique

pour cable 1,5a12mm

monobloc extra plate (saille de 18 mm)

WE155

Prises RJ45

catégore 5E

classe D à 100 MHz

• FTP, 9 contacts pour grade 1

WE214

-directPrises télévision

WE250

Plaques blanches

-1 poste

WE401

-2postesentraxe71mm

WE402

-3 postes entraxe 71 mm

WE403

cubyko,
la gamme étanche
IP55

Renforcé par 5
élémentsd'étanchéité (dont2brevétés)

Espace de cablage optimise, plus d'ergonomie et possibilité d'intégrer un module KNX.

Raccordement SanVis

Principe de montage 2 refrences pour un produit complet

WNC Complet en saillie

WNCxxx

WNA

WNAxx

WNA68x

WNA681

Désignation

Ref. ciale

gris

WNC001

Boite en saillie

-1 poste WNA681

• avec 1 embout une entrée et 1 embout 2 entrées

Interrupteurs 10 AX - 250 V ~

• va-et-vient

• double va-et-vient

WNC001

WNC040

WNC044

Double pousoir 10 AX - 250 V
- double poussoirs 10/1F WNC044

WNC035

Interrupteurs a clé 10 A - 250 V~

-2 positions stable

WNC035

• 3 positions stable

WNC036

WNC100

Prises à éclipses 16 A - 250 V ~

-2P+T

WNC100

• double horizontal 2P + T precablee

WNC122

Livraison

Socles et couvercle

tournevis") et 2 agrafes/m

(sauf 12 x 20)

Certification

EN50085-1/EN50085-2-1

Indices de protection

IP40,IK07

Longueur standard 2m

autre longeur sur demande,

max. 6 m.

Matériau PVC rigide,

en ABS pour les pieces

de forme.

GBD501609016

WXF421B

WXF422R

Désignation

Ref. ciale

Goulottes

pure

variables 83^ à 140^

pure

-50×85mm
-56x134mm
-56×162mm

GBD5008539016
GBD5013139016
GBD5016139016

Angles plats

pure

-50×85mm
- 50 × 130 ~mm
-50x160mm

GBD5008559016
GBD5013159016
GBD5016159016

Embouts

pure

-50×85mm
- 50× 130mm
-50x160mm

GBD5008569016
GBD5013169016
GBD5016169016

Spécial goulotte

prises de courant

gallery

16A

Simple

-2P+T

Double
-2P+T

pure
rouge
rouge

-choix de la matière
-choix de la couleur
-choix des dimensions

Les détecteurs

de presence

installés dans des locaux (bureau, salles de réunion, chambres d'hôtel, salles de classe, batiments publics etc.) ou dans des lieux de passage (couloirs, cages d'escalier etc.), ils permettent d'augmenter le comfort et de réduire la dépense énergétique liée à l'éclairage.

Detecteurs de mouvement mural ou plafond

Ces détecteurs sensibles au rayonnement infrarouge, détectent le passage de personnes et commandent, en automatique, un éclairage. Des réglages de sensibilité de détction, de durée d'allumage et de sensibilité crépusculaire sont associés à la détction infrarouge pour gérer au moins la consommation d'énergie.

Ces détecteurs sont destinés à des applications domestiques ou tertiaires pour des détections de contours de batiments ou des détections en intérieur (couloirs, dégagements, paliers, bureaux etc.).

EE815

52371

52110

52220

Désignation	Caracteristiques	Angle de détction	Réf. ciale
Détecteurs de présence encastrés	Détecteur 1 voie sortie contact sec 230 V 16 A résistif	360°	EE815
blanc	Détecteur DALI/DSI jusqu'à 24 ballasts	360°	EE816
Détecteurs de mouvement infrarouge plafond	détecteurs plafond montage encastré en faux-plafond	360°	52371
blanc pour commande d'éclairage interieur
Détecteurs de mouvement infrarouge standard muraux	sortie phase 230 V 10 A résistif	140°	52110
		200°	52210
blanc pour commande d'éclairage extérieur ou intérieur
Détecteurs de mouvement infrarouge évolués muraux	sortie contact sec 230 V 10 A résistif Paramétrable et dérogeable par télécommande infrarouge	220° 52220
pour commande d'éclairage extérieur ou intérieur

Equipement du poste de travail officea

Le configurateur intelligent pour le cheminement de câbles.

hager.com/fr/configureur-officeea

officea vous aide àCHOISIR vos colonnes, colonnettes, nourrices et boites de sol selon les specifications techniques de votre chantier.

Gain de temps

Retrouvez ou partagez facilement votre projet avec un ID unique. Téchéchargezymeiste de produits une fois votre configuration finalisée.

Présentation impeccable

Valorisez vous dossier avec un rendu graphique en 3D pouvant intégrer les cotes de la solution créé.

Bornes de charge witty 1 point de charge a cle ou

RFID etcommunicante OCPP

\section*{Caracteristiques}

-IP55-IK10
- protection 6 mA DC intégrée
- gestion intelligente de la charge, délestage dynamique par raccordement de la TIC (historique et standard), selon version
- limitation de puissance ou mode pause sur signal ext.,
- charge differee sur signal
J/N ou signal 12 V DC (selon version avec forage possible
- températe: -25°C à +50 °C,
- LED d'indication d'etat de la charge
verrouillage de la prise T2S en charge (déverrouillage automatique des retrait du cable côte voiture).
- enveloppe en polycarbonate
-bi-couleurs gris RAL7035/7021
- enrouleur de cable intégré ou dépôt (en option)
- pose murale ou sur pied

Hager Ready

pour l'installateur

Hager witty

gle play

Certifiées selon

• IEC 61851 (bones)
• IEC 62196-2 (prises T2S)
• NF C61-314 (prises 2P + T)

Certification

-EV ready 1.4
-ZE ready 1.4

(1)Te de surface

XEV1K07T2TPFR

XEV1K22T2TET

XEV1R22T2TE

Désignation Caractéristiques Réf. c

iale

Bornes de charge witty à clé mode 3 prise type 2S :

• pour 1 vehicule
  -h.549x1.250xp.173

livree avec :

• accessoires de fixation
  -sticker"accesaclé
  -sticker"acces libre
• notice d'installation et Quick start

pour (^**)

-1 disj. diff. 30 mA type A/H
40 A courbe C [6000]10 kA
-1 bobine à émission
- prévoir disjoncteur 2 A

• Ph + N, 32 A - 7,4 kW avec protection** et carte TIC intégrées

XEV1K07T2TPFR

-Ph+N,32A-7,4kW avec protection* et carte TIC integrees
-3Ph+N,32A-22kW cartéTICintegree

XEV1K07T2TETPFR

XEV1K22T2TET

Borres de charge witty RFID mode 3 / prise type 2S etcommunicante OCPP

• pour 1 vehicule
  -h.549x1.250xp.173
  compatible OCPP 1.6 JSON
  ISO 15-118 ready
• IP via ethernet ou WiFi

-3Ph+N,32A
de 9 à 22 kW

XEV1R22T2

livree avec :

-1 badge administrateur
-4 badges utilisateur
- accessoires de fixation
-sticker"accesabadge
-sticker"accesQRcode
-sticker"accessmartphone
-sticker"accès libre
- notice d'installation et Quick start

Structure des références bornes de charge

XEV1K07T2TETPFR

Description

XEV-borne

de charge

Accès

K-clé

R-RFID+ OCCP

Prise

T2-Type 2S

T2TE-Type 2S+

prise E

Protection

Elles permettent de charger en toute sécurité tous les vehicules électriques et hybrides rechargeables utilisant des cables de charges mode 2+ jusqu'à 16 A.

\section*{Caracteristiques}

-2P+T/250V
-16A renforcee
-IP55-1K07
- connexion à vis
-logovesurcapot

Certifiées selon

• NF C61-314

-IEC60884-1

Certification

Exigence EV37

ASEFA N°01-45-190-01

Bornes de charge witty park RFID et OCPP

\section*{Caracteristiques}

• limitation de puissance ou mode pause sur signal ext.
• charge differee sur signal J/N ou signal 24 V DC avec forçage possible
• charge de 2 vehicules en simultané,
• bridage du courant de charge par réglage,
• température: -30°C à +55°C,
• bandeau lumineux d'etat et la charge,
  verrouillage de la prise T2S en charge (déverrouillage automatique des retrait du cable cote voiture),
• identification par badge RFID (à commander séparement),
• lecteur RFID désactivable.
• IP54 - IK10
  corps metallique,
• bicouleurs gris RAL 7035/ blanc RAL 9010,
  mode d'emploi en face avant,
• pose murale ou sur pied.

Bon a savoir

• badges RFID tiers compatibles sous réserve de tests
• continué de charge possible en cas de perte de comm.,
• solutions d'accès sans badge possibles pour les adhérents ou non adhérents d'un service (recharge à la demande).

Certifiées selon

integree une technologie brevetee Legrand (1)T de surface

XEV080

Désignation Caractéristiques Ref. c

iale

witty prises

• en saillie

XEV080

-3.7kW

• à encastrer

XEV081

XEV600

Bornes de charge witty park RFID

h. 765 x 1. 355 x p. 202

livree avec :

-fixation murale non rehaussee

fixation murale non rehaussee
-1compteurimpulsionnel par point de charge
-1 cartc TCP/IP

Venez yous former avec I'organisme de formation du groupe Hager

Enprésentiel ou à distance, en mode collaboratif ou individuel, sur votre ordinateur ou même sur votre smartphone, explore vous propos des parcours 100% personnalisables. Six options pour un même objectif : développementaire expertise et affutéorer votre savoir-faire.

Sur-measure

A titre rythme

Toutes nos formations sont déclnables pour votre entreprise et peuvent être totalement adaptées à vos besoin et votre contexte.

Intra

Pour votre entreprise

Les formations intra-entreprises réunissant les salariés d'une même entreprise, entre 4 et 8 personnes en général, pour suivre la même formation.

Inter

Entre professionnels

Des moments riches en échanges pour un apprenticegac collaboratif et productif.

Blended learning

L'apprentissage mixte

Associe la formation a distance et la formation presentelle. Le stagiaire alterne entre modules d'apprentissage en salle et sessions a distance.

E-learning

Rapide et efficace

L'e-learning vous permet de suivre des formations à distance, au bureau, à la maison, sur un ordinateur, une tablette ou un smartphone.

Coaching terrain

Progression assurée

Rien de tel que I'appui d'un coach experimenté pour prolonger党的建设, suivre voire progression et vous pousser vers de nouveaux objectifs.

Faites confiance à un réseau de tableautiers certifié par Hager

S'appuyer sur notre réseau de tableautiers partenaires, c'est l'assurance:

• de prestations de qualité,
• d'équipes formées aux solutions et logiciels Hager,
• d'un appui et suivi importants de nos Equipes commerciales et techniques,
• d'une disponibilité produits grâce à un stock dédié à nos partenaires. Et ce partout en France.

Hager

system partner

Panel builder

ContactezVote interlocuteur Hager habituel pour rencontres l'un de nos tableautiers partenaires.

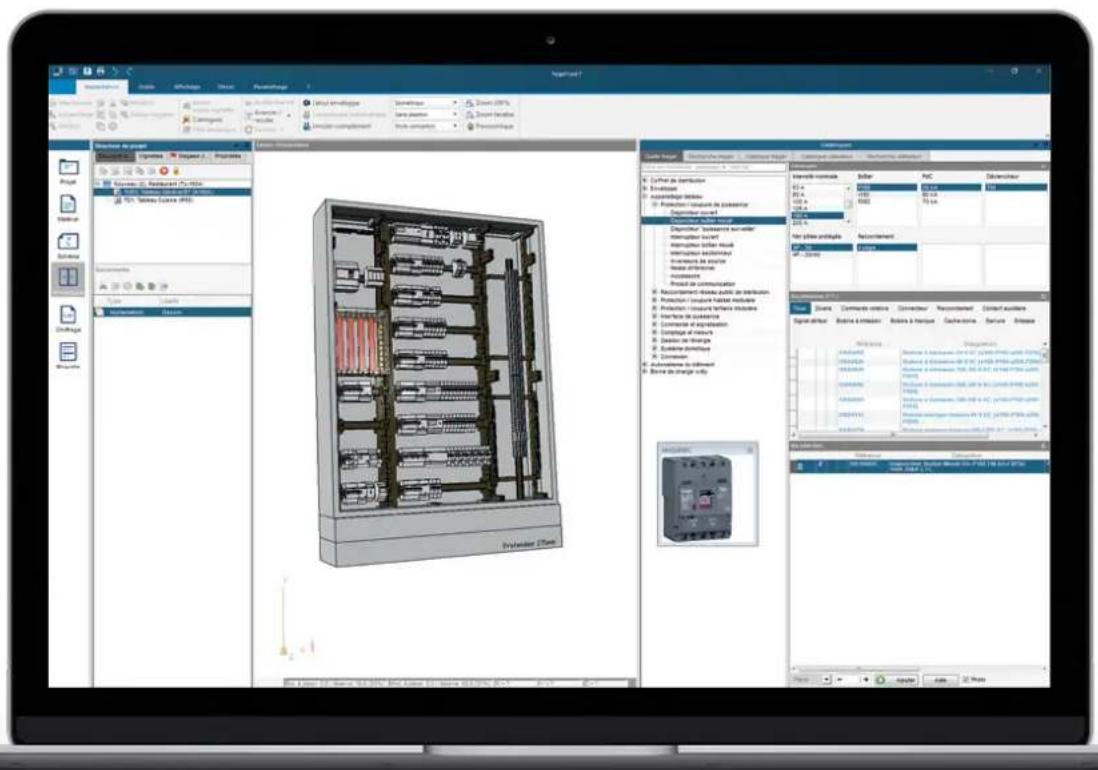

Hagercad.T pour la conception de vos armoires

Hagercad.T pour la mise en enveloppe jusqu'à 4000 A.

Il gere les projets et est multi-entrees.

Il génére le schéma de puissance et de

commande (unifilaire et multifilaire) et intègre

une visualisation 3D. Il génère un dossier

complet, conforme à la norme EN 61439.

Logiciels

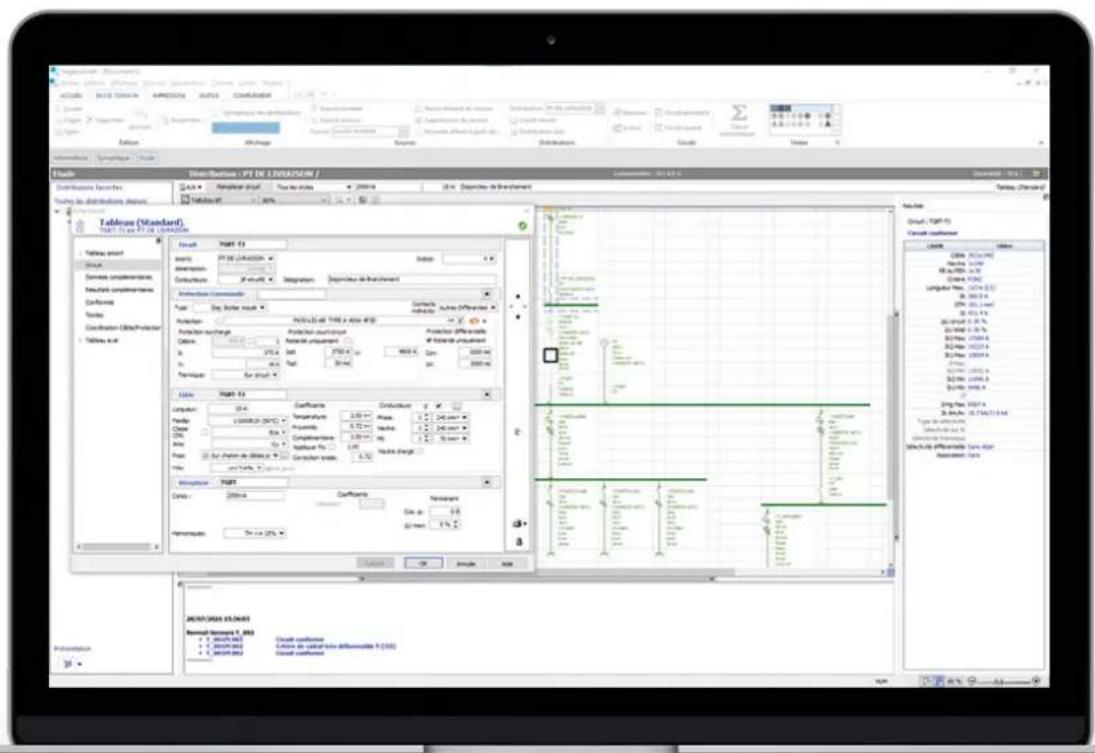

Hagercad.net pour le calcul de réseau

Tout ce que Hagercad.net fait pour vous.

Il可以选择 les protections électriques les mêux adaptées à votre installation, calcule les courants de court-circuit, les sections de cable et chutes de tension. Il edited, imprime et exporte les notes de calcul, le tout conforme à la NF C 15-100.

Hager SAS

132 boulevard d'Europe

BP78:67212 OBERNAI CEDEX

hager.com/fr
