FZ421A - Équipement électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coffret de distribution modulaire
Marque	Hager
Modèle	FZ421A
Dimensions (H x L x P)	600 x 400 x 150 mm
Poids	5 kg
Alimentation	230/400 V~, 50/60 Hz
Courant nominal	63 A
Nombre de modules	24 modules par rangée
Indice de protection	IP30 (sans porte), IP41 (avec porte)
Matériau	PVC rigide, ABS pour pièces de forme
Fonctions principales	Distribution et protection des circuits électriques, accueille disjoncteurs, interrupteurs différentiels, parafoudres
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Conforme aux normes NF C 61-910, IEC 61439, classe II, auto-extinguible (850°C)
Pièces détachées et réparabilité	Portes pleines et transparentes, unités d'équipement, rails DIN, cache-bornes disponibles
Informations générales	Conçu pour installations tertiaires et résidentielles ; montage en saillie ou encastré

FOIRE AUX QUESTIONS - FZ421A HAGER

Quels types de disjoncteurs peut-on installer dans le coffret FZ421A ?

Le coffret accepte les disjoncteurs modulaires de 0,5 à 125 A, les disjoncteurs différentiels et les interrupteurs sectionneurs, avec fixation sur rail DIN.

Quelle est la tension d'alimentation maximale supportée ?

La tension nominale est de 230/400 V~ en monophasé ou triphasé, selon le montage.

Le coffret est-il étanche ?

Sans porte, l'indice de protection est IP30 ; avec porte, il atteint IP41, protégeant contre les projections d'eau.

Puis-je utiliser le coffret en extérieur ?

Non, il est conçu pour un usage intérieur. Pour l'extérieur, utilisez un coffret étanche de la gamme cubyko.

Comment raccorder les conducteurs ?

Les connexions se font via des bornes à vis ou des barres de pontage ; capacité de raccordement jusqu'à 25 mm² rigide ou 16 mm² souple.

Quels accessoires sont disponibles pour ce modèle ?

Des portes pleines ou transparentes, des unités d'équipement pour disjoncteurs, compteurs, borniers, ainsi que des rails DIN et cache-bornes.

Le coffret est-il compatible avec les parafoudres Hager ?

Oui, il peut accueillir des parafoudres type 1 ou type 2, comme les références SPA ou SPB, avec une largeur adaptée.

Comment fixer le coffret au mur ?

Il se monte en saillie à l'aide de chevilles et vis (non fournies) ; un gabarit de perçage est disponible dans la notice.

Quelle est la capacité en modules ?

Le coffret FZ421A dispose de 2 rangées de 24 modules, soit 48 modules au total.

Où télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com ou sur hager.com.

MODE D'EMPLOI FZ421A HAGER

Groupe familial indépendant

71

Nationalités

24

Sites de production

2,19

Milliards d'€ de CA

Pays où les solutions

Hagergroup sont distribuées

Hager. Avec vous, pour vous.

Depuis l'invention du coupe-circuit modulaire par les frères Hager dans les années 50, la priorité du groupe Hager est d'être à la pointe de la technologie pour accompagner les électriciens. Depuis 10 ans, notre développement dans les grands projets tertiaires et résidentiels nous permet de nous rapprocher des acteurs majeurs de la profession, avec une équipe de 35 personnes en France. Nos chargés de projets sont prescripteurs de nos solutions actuelles et futures dans les grands programmes de construction et de rénovation, pour un acheminement optimal de l'énergie dans les bâtiments.

Pour vous, nous travaillons au développement commun, en amont des opérations jusqu'à leur réalisation, en nous appuyant sur votre savoir-faire dans la mise en œuvre de nos produits. Avec vous, nous œuvrons pour le succès de ce partenariat commun.

Défauts magneto-thermiques signalés par voyants (couleur jaune)

Montage possible sous la barre de pontage 3 Ph + N KBN663x ou KBN863x.

Pour conducteur cuivre

Capacité de raccordement

- 10 ^□ fil souple

Défauts magneto-thermiques signalés par voyants (couleur jaune)

Montage possible sous la barre de pontage 3 Ph + N KBN663x ou KBN863x.

Pour conducteur cuivre Capacité de raccordement

- 10 ^□ fil souple

pour disjoncteurs MHT, MJT, NFT et NGT, s'accouplent sur le côté droit des disjoncteurs.

Version type AC ∼

Filtre les courants de fuite transitoire : coup de foudre, charge capacitive.

Version type A ≈ et HI

Nécessaire pour du matériel monophasé produisant des courants de défaut à composante continue.

HI

"Immunité renforcée" pour réduire les déclenchements intempestifs sur certains équipements (micro-informatique, ballast électronique ...).

Défauts magnéto-thermiques et différentiels signalés par voyants (couleur jaune). Bouton-test pour vérification du fonctionnement différentiel.

Assemblage à tiroir : capot cache-borne solidaire du bloc différentiel.

Bloc différentiel à double sortie

- soit par le haut du bloc, (raccordement spécifique à la barre de pontage KBN663A et KBN863A ou C, - soit par le bas du bloc, (raccordement par câbles sur la même rangée ou sur une rangée du dessous).

Pour conducteur cuivre

Capacité de raccordement

Pour blocs différentiels :

1Ph + N, 3Ph et 3 Ph + N

25 A, 40 A : 10 ^□ souple

16

□rigide

Pour blocs différentiels :

3 Ph +N double sortie

25 A, 40 A : 16 ^□ souple

25

□rigide

s selon

61009-2-1

BDC240F

Désignation IΔn		In	Larg.	Réf. claletype ACtype HI	type A et
Blocs différentiels1 Ph + N	30 mA	25 A	1	BDC225F	BDH225F
		40 A	1	BDC240F	BDH240F
	300 mA	25 A	1	BFC225F	BFH225F
		40 A	1	BFC240F	BFH240F
Blocs différentiels3 Ph	30 mA	25 A	2	BDC325F	BDH325F
		40 A	2	BDC340F	BDH340F
	300 mA	25 A	2	BFC325F	BFH325F
		40 A	2	BFC340F	BFH340F
Blocs différentiels3 Ph + N	30 mA	25 A	2	BDC425F	BDH425F
		40 A	2	BDC440F	BDH440F
	300 mA	25 A	2	BFC425F	BFH425F
		40 A	2	BFC440F	BFH440F
Blocs différentiels3 Ph + Ndouble sortie	30 mA	25 A	3	BDC925F	BDH925F
		40 A	3	BDC940F	BDH940F
	300 mA	25 A	3	BFC925F	BFH925F
		40 A	3	BFC940F	BFH940F

protection contre les défauts d'isolement ou les contacts indirects dans les locaux professionnels et bâtiments tertiaires.

Version type AC ∼

filtre les courants de fuite transitoire : coup de foudre, charge capacitive.

Version type A ≈ / HI

nécessaire pour le matériel monophasé produisant des courants de défaut à composante continue, HI : "Immunité renforcée" pour réduire les déclenchements intempestifs sur certains équipements (micro-informatique, ballast électronique...).

Pour conducteur cuivre

Capacité de raccordement

25 à 63 A : 16 □ souple 25□ rigide

80 et 100 A : 35 ^ souple 50 ^ rigide

Tension nominale

- bipolaires : 127 / 230 V \~ - tétrapolaires : 230 / 400 V \~

Certifiés selon

NF EN 61008-1 et NF EN 61008-2-1

Nota

les auxiliaires de déclenchements et de signalisation ne se montent sur les interrupteurs différentiels type AC et type A / HI qu'avec l'auxiliaire dédié CZ001. (sauf 80 A et 100 A)

Montage possible sous la barre de pontage 3 Ph + N sauf Cxx8x F, KBN663x ou KBN863X. Versions 80 A et 100 A en bornes alignées

Larg. Désignation Caracténstiques Réf. c
bipolaires type AC 10 mA

	25 A	2	CCC125F
30 mA	25 A	2	CDC125F
	40 A	2	CDC140F
	63 A	2	CDC163F
	80 A	2	CDC580F
100 mA	25 A	2	CEC125F
	40 A	2	CEC140F
	63 A	2	CEC163F
300 mA	25 A	2	CFC125F
	40 A	2	CFC140F
	63 A	2	CFC163F
	S 63 A	2	CPC163F
	80 A	2	CFC580F
	S 80 A	2	CPC580F
500 mA	25 A	2	CGC125F
	40 A	2	CGC140F
	63 A	2	CGC163F

tétrapolaires type AC CDC826FmA

325FmA	25 A	4
	40 A	4	CDC840F
	63 A	4	CDC863F
100 mA	25 A	4	CEC825F
	40 A	4	CEC840F
	63 A	4	CEC863F
300 mA	25 A	4	CFC825F
	40 A	4	CFC840F
	S 40 A	4	CPC840F
	63 A	4	CFC863F
	S 63 A	4	CPC863F
	80 A	4	CFC680F
	S 80 A	4	CPC680F
	100 A	4	CFC684F
	S 100 A	4	CPC684F
500 mA	25 A	4	CGC825F
	40 A	4	CGC840F
	63 A	4	CGC863F

bipolaires type A / HI	30 mA	25 A	2	CDH125F
		40 A	2	CDH140F
		63 A	2	CDH163F
	300 mA	25 A	2	CFH125F
		40 A	2	CFH140F
		63 A	2	CFH163F
tétrapolaires type A / HI	30 mA	25 A	4	CDH825F
		40 A	4	CDH840F
		63 A	4	CDH863F
	300 mA	25 A	4	CFH825F
		40 A	4	CFH840F
		63 A	4	CFH863F

Désignation Caractéristiques
Réf. c ^iale

Contact auxiliaireet signal défaut2O + 2F	6 A - 240 V ~1 contact CA+ 1 contact SD	CZ001
Kit cache-bornes plombable(livré en standard sur les calibres ≤ 80A)	pour inter. dif. 2 25 à 63 Ainter. dif. 4 25 à 63 A	CZN005CZN006

Auxiliaires de déclenchement et de signalisation à distance

pour disjoncteurs modulaires à bornes alignées et décalées de 0,5 à 125 A, également compatibles avec les disj. différentiels modulaires à bornes décalées et les interrupteurs à déclenchement libre SA.

Se montent :

• sur le côté gauche des produits,
• sans l'aide d'outils,
• sur des produits déjà montés sur rail.

Capacité de raccordement de 0,5 à 6 ^□ fil souple, de 1 à 10 ^□ fil rigide.

Nota

ces auxiliaires se montent sur les interrupteurs différentiels modulaires à bornes décalées (sauf type B) qu'avec l'auxiliaire dédié CZ001.

Barres de pontage à isolant bleu ou marron

pour disjoncteurs 1 Ph + N et coupe-circuit 1 Ph + N 1 de large

Barres de pontage unipolaires, bipolaires, tripolaires et tétrapolaires

conviennent aux disjoncteurs multipolaires de 0,5 à 63 A, aux coupe-circuits unipolaires et multipolaires et interrupteurs SB.

Barres de pontage 3 Ph + N neutre décalé

dédiées au raccordement par le haut des interrupteurs différentielsetblocsdifférentiels double sortie, pour l'équilibrage des disjoncteurs départs Ph + N sur les phases L1, L2, L3. Permetdeponterdesproduits modulaires à bornes décalées.

MZ201

Désignation	Caractéristiques		Larg.	Réf. ciale
Contact auxiliaire1 O + 1 F6 A - 240 V ~1312114122	Signale la position“ouvert” ou “fermé” du disjoncteur suite à une manœuvre ou à un déclenchement sur défaut		12	MZ201
Contact signaldéfaut 1 O + 1 F6 A - 240 V ~91929394	Signale le déclenchementsur défaut du disjoncteur sur:- surcharge,- court-circuit,- défaut différentiel,- déclench. auxiliaires :MZ203, MZ204, MZ205MZ206		12	MZ202
Déclencheurs à émission de courant[IMAGE]	- déclenchement à distance d’un disjoncteur ou d’un interrupteur différentiel provoqué par la bobine à émission,- indicateur mécanique de déclenchement en face avant,tension de commande :- 230 V à 415 V ~- 110 V à 130 V ==		1	MZ203
Désignation Section Réf. c		In	Larg.	iale
Barres de pontageà languettes
Phase + Neutre	10 ^	63 A	13	KB163P
unipolaires,pas 1isolant marron (phase)isolant bleu (neutre)	10 ^	63 A	18	KB163PG
	10 ^	63 A	13	KB163N
unipolaire, pas 1 isolée	10 ^	63 A	18	KB163NG
KBS763/G et KB163P/Nlivrées avec un profil de protection
tétrapolaires,pas 1 pour le neutrepas 3 pour les phases		63 A	12	KBN663A
		63 A	24	KBN663C
livrées avec 2 bouchons latéraux et profil de protection		63 A	12	KBN863A
		63 A	24	KBN863C

Interrupteurs sectionneurs à déclenchement libre

Protection de tête dans un tableau général ou divisionnaire.

L'interrupteur est équipé en standard d'un contact auxiliaire (OF) déjà associé. Le déclenchement à distance (ex. arrêt d'urgence) peut être effectué en montant directement par la gauche un déclencheur voltmétrique

Capacité de raccordement interrupteur

- 6 à 16 ^□ souple

- 6 à 25 ^□ rigide

auxiliaire associé

- 0,5 à 6 ^□ souple

- 1 à 10 ^□ rigide

Conformes selon

NF EN 60947-1

NF EN 60947-3

catégorie d'emploi AC 23 A

Interrupteurs sectionneurs multipolaires

Certifiés selon

EN 60669-1

(16 à 63 A) et

IEC 60947-3

Ils comportent un marquage vert/rouge sur la manette qui signale l'état réel des contacts

Versions avec lampe témoin

• technologie LED
• durée de vie 100 000 h
• couleur orange

SA263

protection générale, autoprotégés contre des courants de court-circuit inférieurs à 12,5 kA

- voyant de fonctionnement. Pour des court circuits courants de court-circuit supérieurs à 12,5 kA la protection du parafoudre est nécessaire

Capacité de raccordement

- 35 ^ souple, 50 ^ rigide

Conformes selon

NF EN 61643-11

Parafoudre type 2

protection générale

- cartouches débrochables

- déconnexion dynamique intégrée.

- protection en mode commun et différentiel.

Version avec voyant et

contact de télésignalisation

voyant de fin de vie et contacts auxiliaires de télésignalisation de l'information de fin de vie.

Version avec voyant

avec voyant de fin de vie.

SPA412A

SPB113

SPK602

Désignation Caractéristiques Larg. Réf. c

iale

Parafoudres type 1	1 Ph + N	4	SPA212A
limp. 12,5 kAonde 10/350 msUp : 2,5 kV	3 Ph + N	8	SPA412A

Parafoudres type 2	avec voyantet télésignalisation	1 Ph + N	2 I	SPB265R
Imax. 65 kAonde 8/20 msIn : 20 kA Up : 1,35 kVUc : 320 V		3 Ph + N	4 I	SPB465R
Imax. 40 kAonde 8/20 msIn : 20 kA Up : 1,35 kVUc : 275 V	avec voyant	1 Ph	1 I	SPB113
	avec voyantet télésignalisation	1 Ph + N	2 I	SPB240R
		3 Ph + N	4 I	SPB440R
Imax. 15 kAonde 8/20 msIn : 5 kA Up : 1,0 kVUc : 275 V		1 Ph + N	2 I	SPB215R
	Disponible1er semestre 2022	3 Ph + N	4 I	SPB415R

Parafoudre protection fine type 2	avec voyant	1 Ph + N	2 I	SPB208D
		3 Ph + N	4 I	SPB408D
Imax. 8 kA, onde 8/20 msIn : 2 kA, Uc : 275 V	Disponible1er semestre 2022

Parafoudre pour ligneADSL	1	SPK602
Imax./ltotal 18 kAIn : 10 kA, Uc : 185 DC

Parafoudre pour photovoltaïque	3 Ph	3 SPV340
Imax. 40 kA, In : 15 kAUp : 3,7 kV UC pv 1170 V

Cartouchesdébrochables derechange

Ph. pour : SPB265R, SPB465RSPB113SPB240R, SPB440RSPB215R, SPB415RSPB715D, SPB815D

SPB065RSPB013SPB040DSPB015DSPB080D

N. pour: SPB265R, SPB465R,SPB240R, SPB440R,SPB215R, SPB415R	SPB065NSPB040N
pour: SPV340	SPB040

Disjoncteurs de branchement

pour distribution à "Puissance surveillée"

P250 LSI, Energy AB160 250

Sectionnement et protection

Déclencheur

électronique :

L - long retard - protection contre les surcharges :

Ir = Ir1 x Ir2 (LSI), réglable In=160 A

Ir 60 à 160 A (palier de 10 A) In=240 A

Ir 90 à 180 (palier 10 A)

et 200 à 240 A (palier 20 A) Ir2 = 0,95 à 1 (pas de 0,01)

Ir = Ir1 et réglage fin par pas de 1 A pour la version Energy

S - court retard - protection contre les courts-circuits :

Isd réglable de 1,5 à 10 x Ir, temps de court-retard pour LSI et Energy régl. 50 à 400 ms

I - instantané - seuil

maximum de déclenchement instantané en cas de court-circuit (li max = 3 à 11 x ln)

Réglage par roues codeuses

Version tétrapolaire 4P3D, 4P4D

(protection du Neutre 0 - 50% - 100%)

Bouton de test mécanique, réglage plombable.

Conformes selon

CEI 60947-2

Capacité de raccordement

In maxi 160 A - 95 mm²

- sur plage In >160A

- largeur maxi 25mm

- barres gainées souples

- câbles avec cosses.

Déclencheurs et contacts auxiliai

raccordement par connexion ressort

Capacité de raccordement 0,75 mm² souple ou rigide câbles de raccordement en option (HYA035H)

Déclencheurs voltmétriques à

émission de courant SH

déclenchement à distance d'un disjoncteur ou d'un interrupteur général par bobine à émission.

Capacité de raccordement 0,75 mm² souple ou rigide

Désignation	Caractéristiques	In(A)	Réf. c ^jale 4P3D, 4P4D3DN/2
Disjoncteurs type AB	Pouvoir de coupure	160	HHT161JB
P250-LSI	Icu : 25kA
25 kA	400 / 415V AC	250	HHT251JB
Version avec bloc différentiel version 4P3D /4D réglage protection du Neutre à 0 - 50% ou 100%
Désignation	Caractéristiques		Réf. c ^jale 3P-4P
Contacts auxiliaires	AX signalisation ON/OFF		HXA021H
	1 inverseur NO + NF
	230 V ∼/ 3 A
	125 V ≡/ 0,4 A
	AL signalisation défaut		HXA024H
	1 inverseur NO + 1 NF
	230 V ∼ / 3 A
	125 V ≡/ 0,4 A
Déclencheurs voltmétriques à émission de courant SH	200 - 240 V AC		HXA004H
tension de fonctionnement : 0,7 à 1,1 x Un
Désignation Caractéristiques		Réf. c ^jale
		3P	4P
Capot cache-bornes	pour rallonges de plage droite	HYT021H	HYT022H
- capot plombable	ou cages de raccordement
- degré de protection IP40	- pour épanouisseur	HYT023H	HYT024H
	- pour connexions arrières	HYT025H	HYT026H

Coffrets vegaD en saillie

1 à 7 rangées,

24 par rangée

équipés de :

• plaques passe-câbles amovibles en haut et en bas
• châssis modulaire amovible
• cadre d'habillage amovible
• bornier de terre SanVis
• bande de marquage
• obturateurs
• porte plan
• 2 bracelets guide-fils par rangée

Données

• IP30 / IK07 (sans porte)
• IP41 / IK08 (avec porte version saillie)
• IP40 / IK08 (avec porte version encastrée)
• classe II回
• entraxe rails DIN 150 mm

Classement

suivant

695-2-

10 et 11 : 850 °C

autres vegaD : 750° C

Conformes selon

NF C61-910

Permet de concevoir des ensembles conformes à IEC 61439-1 et 3

Désignation	Caractéristiques Haut.	mm	Réf. ciale
Coffrets en saillieIP30	2 rangées (48)	450	FD22DN
	3 rangées (72)	600	FD32DN
sans porte	4 rangées (96)	750	FD42DN
	5 rangées (120)	900	FD52DN
	6 rangées (144)	1050	FD62DN
	7 rangées (168)	1200	FD72DN
Coffrets en saillieà compléter IP30	emplacement prévu pour unitéd’équipement hauteur 300 mm
sans porte	2 rangées (48)	450	FD22AN
	3 rangées (72)	600	FD32AN
	4 rangées (96)	750	FD42AN
	5 rangées (120)	900	FD52AN
	6 rangées (144)	1050	FD62AN
	7 rangées (168)	1200	FD72AN
Désignation Caractéristiques		Réf. ciale	Réf. ciale
		Transp.	Pleine
Portes pleines ettransparentes	pour coffrets
	Fx22xN	FD22TN	FD22PN
réversibles pour coffretsen saillie et encastrés	Fx32xN	FD32TN	FD32PN
permet d’obtenir le degréde protection IP41	Fx42xN	FD42TN	FD42PN
	Fx52xN	FD52TN	FD52PN
	Fx62xN	FD62TN	FD62PN
	Fx72xN	FD72TN	FD72PN

FD02A1

FD02A3

FD02C2

FD02A2

Désignation Haut.	Caractéristiques	mm	Réf. ciale	Réf. ciale
			kit complet	plastron
Unités d’équipement pour appareils modulaires	1 rangée : 1 x 24	150	FD01A1	FD00C4
	2 rangées : 2 x 24	300	FD02A1	FD00C1
- bande(s) de marquage - 1 rail DIN par rangée modulaire	1 rangée : 1 x 24 + 1 rangée pleine pour bornier	300	FD02A3	FD00C3
Unités d’équipement pour appareils spéciaux		300	FD02C2	FD00C2
- avec platine perforée réglable en profondeur
Unités d’équipement pour borniers	1 rangée : 2 x 24	300	FD02A2	FD00C2
comprend 1/2 rail DIN horizontale réglable en profondeur

Désignation
Haut. Réf. c ^iale Caractéristic mm

Unités d’équipement	pour disjoncteur de branchement monophasé ou triphasé	300	FD02F1
	pour compteur électronique et disjoncteur de branchement mono	300	FD02F2
	pour compteur électronique et disjoncteur de branchement triphasé	450	FD03Z1
	pour disjoncteur boîtier moulé x160 avec / sans bloc différentiel et P160 (montage vertical)	300	FD02K1
	pour disjoncteur boîtier moulé x160 sans bloc différentiel et P160 (montage horizontal)	150	FD01K1
	pour disjoncteur boîtier moulé AB160 avec ou sans bloc différentiel (montage horizontal)	300	FD02K2
Bande de marquage	en bande largeur 24		FD00A1
pour plastrons	comprend: - porte-étiquettes transparent - étiquettes de marquage
Rail symétrique DIN	pour unités plastron plein permet la fixation d’app. modulaires sous les plastrons pleins et entre 2 rails modulaires		UZ02B9
	en bande largeur 24		JP002Obt
- pour fermer les emplacements sans appareils
- pour condamner une rangée complète

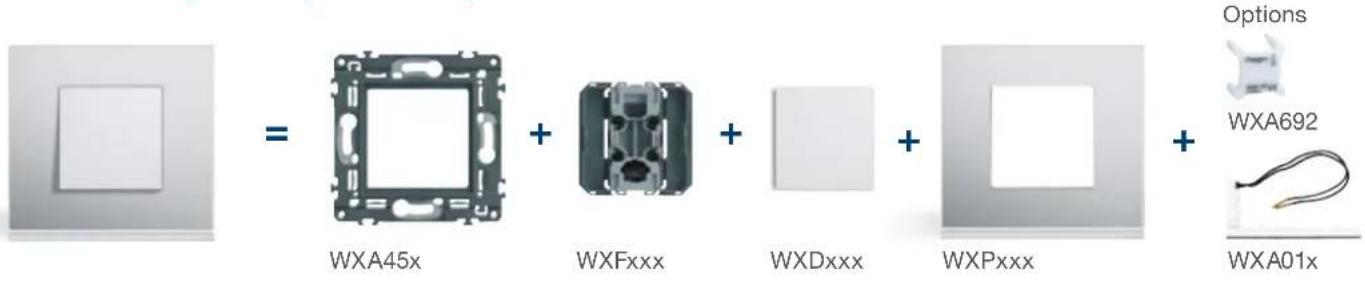

Principe de montage

4 références pour un produit complet

Plaques et accessoires par postes

Plaques et accessoires par modules

En encastré, saillie, goulotte, boite de sol, colonne, nourrices.

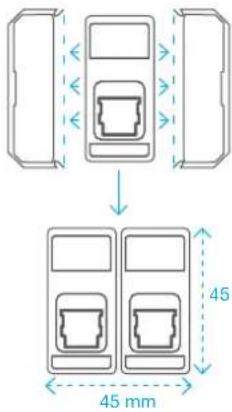

1 même référence pour passer de 2 à 1 module. Otez les ailettes pour installer un deuxième mécanisme dans un encombrement identique.

Passez d'un va-et- vient à un bouton- poussoir d'un simple coup de tournevis et vice versa avec la même référence. Brevet Hager

Bouton va-et-vient Bouton- poussoir

Raccordement SanVis

WXF003

WXD000B

WXF100

WXD100B

WXF221

WXD201B

WXF422B

WXF622

WXD202B

Désignation		Réf. d'ale
InterBP duo 10 AX - 250 V ~ IP2XC	- mécanisme	WXF003
	- enjoliveur 2 modules	WXD000B
	- enjoliveur 2 modules à voyant	WXD001B
	- enjoliveur 1 module	WXD010B
	- enjoliveur 1 module à voyant	WXD011B
	- voyant blanc	WXA692
Prises de courant 16 A - 250 V ~ IP2XC	- mécanisme simple	WXF100
	- mécanisme double (support intégré)	WXF122
- 2P + T simple	- enjoliveur	WXD100B
Prises RJ45	- mécanisme 5e UTP	WXF221
cat. 5e UTP	- mécanisme 5e FTP	WXF222
	- mécanisme cat. 6 FTP	WXF224
	- mécanisme cat. 6 STP (grade 2 TV)	WXF226
	- mécanisme cat. 6A STP (grade 3 TV)	WXF228
	- plastron pour moteur keystone	WXF202
	- enjoliveur 2 modules	WXD202B
	- enjoliveur 2 modules porte-étiquette	WXD206B
	- enjoliveur 1 module	WXD201B
	- enjoliveur 1 module porte-étiquette	WXD205B
Prises spéciales goulotte	- simple	WXF421B
	- simple détrompée	WXF431
	- double	WXF422B
	- double détrompée	WXF432
	- triple	WXF423B
	- triple détrompée	WXF433
	- détrompeur	WS697
	- accessoire de jonction	WS120
Prises audio/vidéo	- mécanisme prise Jack 3,5 audio	WXF622
	- mécanisme prise HDMI traversante	WXF633
	- mécanisme prise USB 3.0 traversante	WXF644
	- mécanisme prise haut-parleur	WXF625
	- enjoliveur 2 modules	WXD202B
	- enjoliveur 1 module	WXD201B

essensya, l'essentiel de vos chantiers.

Principe de montage pour un produit complet

•

Raccordement SanVis

WE001

WE100

WE122

WE155

WE214

WE250

WE401

Désignation Réf. c ^iale

Interrupteurs Q 10 AX - 250 V \~

- va-et-vient à vis

Poussoir Q 10 AX - 250 V \~

- inverseur 10/1F à vis

Prises à éclipses 16 A - 250 V

- simple 2P + T à vis accès aux manettes de déconnexion derrière l'enjoliveur - simple double

- 2P + T détrompée accès aux manettes de déconnexion derrière l'enjoliveur

Sorties de câbles

- livré avec support pour câble spécifique ∅ 1,5 à 12 mm - monobloc extra plate (saillie de 18 mm)

Prises RJ45

catégorie 5E classe D à 100 MHz - FTP, 9 contacts pour grade 1

-directPrises télévision WE250

Plaques blanches

- 1 poste - 2 postes entraxe 71 mm - 3 postes entraxe 71 mm WE401 WE402 WE403

cubyko, la gamme étanche IP55

Renforcé par 5 élémentsd'étanchéité (dont2brevetés)

Espace de câblage optimisé, plus d'ergonomie et possibilité d'intégrer un module KNX.

Raccordement SanVis

Principe de montage 2 références pour un produit complet

WN C Complet en saillie

WNCxxx

WN A Associable

WNAxxx

WNA68x

WNA681

WNC001

WNC044

- avec 1 embout une entrée et 1 embout 2 entrées

Interrupteurs Q 10 AX - 250 V \~

- va-et-vient

- double va-et-vient

WNC001

WNC040

Double poussoir 10 AX - 250 V

Interrupteurs à clé 10 A - 250 V ∼

Prises à éclipses Q 16 A - 250 V \~

- 2P + T

- double horizontale 2P + T précablée

WNC100

WNC122

Livraison

Socles et couvercle

tournevis") et 2 agrafes/m

(sauf 12 x 20).

Certification

EN50085-1/EN50085-2-1 NF

Indice de protection

IP40, IK07

Longueur standard 2 m

autre longeur sur demande,

max. 6 m.

Matériau PVC rigide,

en ABS pour les pièces

de forme.

GBD501609016

WXF421B

WXF422R

Désignation Réf. c ^iale

Goulottes

pure

- 50 x 50

- 1 compartiment

- 50 x 130

- 2 compartments

- 50 x 160

- 3 compartiments

Angles extérieurs variables 83° à 140°

pure

- 50 x 85 mm

- 56 x 134 mm

- 56 x 162 mm

Angles plats

pure

- 50 x 85 mm

- 50 x 130 mm

- 50 x 160 mm

Embouts

pure

- 50 x 85 mm

- 50 x 130 mm

- 50 x 160 mm

Spécial goulotte prises de courant gallery

16 A

Simple

-2P+T

[Non-Text]

pure

rouge

Double

-2P + T

pure

rouge

Triple

-2P+T

pure

rouge

Réf. ciale

GBD5008509016

GBD5013109016

GBD5016109016

GBD5008539016

GBD5013139016

GBD5016139016

GBD5008559016

GBD5013159016

GBD5016159016

GBD5008569016

GBD5013169016

GBD5016169016

WXF421B

WXF421R

WXF422B

WXF422R

WXF423B

WXF423R

pour un service

sur mesure

• choix de la matière
• choix de la couleur
• choix des dimensions

Les détecteurs

de présence

installés dans des locaux (bureaux, salles de réunion, chambres d'hôtel, salles de classe, bâtiments publics etc.) ou dans des lieux de passage (couloirs, cages d'escalier etc.), ils permettent d'augmenter le confort et de réduire la dépense énergétique liée à l'éclairage.

Détecteurs de

mouvement mural ou plafond

Ces détecteurs sensibles au rayonnement infrarouge, détectent le passage de personnes et commandent, en automatique, un éclairage. Des réglages de sensibilité de détection, de durée d'allumage et de sensibilité crépusculaire sont associés à la détection infrarouge pour gérer au mieux la consommation d'énergie.

Ces détecteurs sont destinés à des applications domestiques ou tertiaires pour des détections de contours de bâtiments ou des détections en intérieur (couloirs, dégagements, paliers, bureaux etc.).

Désignation	Caractéristiques	Angle de détection	Réf. ciale
Détecteurs de présence encastrés blanc	Détecteur 1 voie sortie contact sec 230 V 16 A résistif	360°	EE815
	Détecteur DALI/DSI jusqu'à 24 ballasts	360°	EE816
Détecteurs de mouvement infrarouge plafond blanc pour commande d'éclairage intérieur	détecteurs plafond montage encastré en faux-plafond	360°	52371
Détecteurs de mouvement infrarouge standard muraux blanc pour commande d'éclairage extérieur ou intérieur	sortie phase 230 V 10 A résistif	140°	52110
		200°	52210
Détecteurs de mouvement infrarouge évolués muraux pour commande d'éclairage extérieur	sortie contact sec 230 V 10 A résistif Paramétrable et dérogeable par télécommande infrarouge	220°	52220

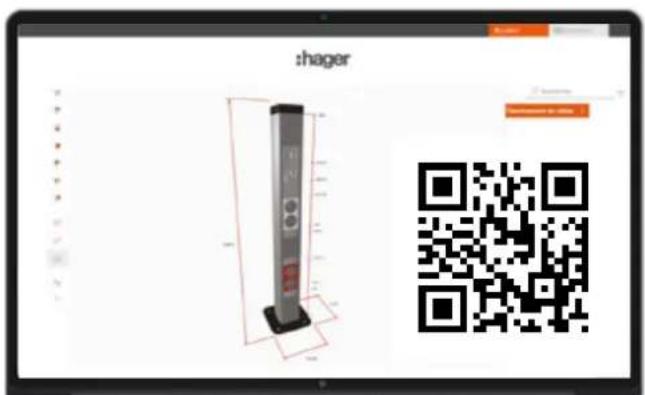

Equipement du poste de travail officea

Le configurateur intelligent pour le cheminement de câbles.

shager 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

hager.com/fr/configurateur-officea

officea vous aide à choisir vos colonnes, colonnettes, nourrices et boîtes de sol selon les spécifications techniques de votre chantier.

Gain de temps

Retrouvez ou partagez facilement votre projet avec un ID unique. Téléchargez votre liste de produits une fois votre configuration finalisée.

Présentation impeccable

Valorisez votre dossier avec un rendu graphique en 3D pouvant intégrer les cotes de la solution créée.

Bornes de charge witty 1 point de charge à clé ou RFID et communicante OCPP

Caractéristiques

• IP55 - IK10,
• protection 6 mA DC intégrée
• gestion intelligente de la charge, délestage dynamique par raccordement de la TIC (historique et standard), selon version
• limitation de puissance ou mode pause sur signal ext.,
• charge différée sur signal J/N ou signal 12 V DC (selon version avec forçage possible
• température : -25°C à +50 °C),
• LED d'indication d'état de la charge
• verrouillage de la prise T2S en charge (déverrouillage automatique dès retrait du câble côté voiture).
• enveloppe en polycarbonate
• bi-couleurs gris RAL7035/7021
• enrouleur de câble intégré ou déporté (en option)
• pose murale ou sur pied

Hager Ready

pour l'installateur

Hager witty

Certifiées selon

Désignation Caractéristiques Réf. c

iale

Bornes de charge witty à clé mode 3 prise type 2S :

- pour 1 véhicule- h. 549 x l. 250 x p. 173livrée avec :- accessoires de fixation- sticker "accès à clé"- sticker "accès libre"- notice d'installationet Quick startpour (**) :- 1 disj. diff. 30 mA type A/Hl40 A courbe C 6000 10 kA- 1 bobine à émission- prévoir disjoncteur 2 A

- Ph + N, 32 A - 7,4 kWavec protection**et carte TIC intégrées- 3 Ph + N, 32 A - 22 kWcarte TIC intégréemode 3 / prise type 2S +mode 2 / prise type E :- Ph + N, 32 A - 7,4 kWavec protection*et carte TIC intégrées- 3 Ph + N, 32 A - 22 kWcarte TIC intégrée

XEV1K07T2TPFRXEV1K22T2TXEV1K07T2TETPFRXEV1K22T2TET

Bornes de charge witty RFID mode 3 / prise type 2S et communicante OCPP

- pour 1 véhicule- h. 549 x l. 250 x p. 173- compatible OCPP 1.6 JSON- ISO 15-118 ready- IP via ethernet ou WiFi	de 9 à 22 kW
livrée avec :- 1 badge administrateur- 4 badges utilisateur- accessoires de fixation- sticker "accès à badge"- sticker "accès QR code"- sticker "accès smartphone"- sticker "accès libre"- notice d'installation et Quick start	mode 3 / prise type 2S + mode 2 / prise type E :- 3 Ph + N, 32 A de 9 à 22 kW	XEV1R22T2TE

Structure des références bornes de charge

XEV1K07T2TETPFR

Description

XEV-borne

de charge

Accès

K - clé

R-RFID+ OCCP

Prise

T2-Type 2S

T2TE - Type 2S + prise E

Protection

Elles permettent de charger en toute sécurité tous les véhicules électriques et hybrides rechargeables utilisant des câbles de charges mode 2+ jusqu'à 16 A.

Caractéristiques

-2P + T / 250 V
- 16 A renforcée
- IP55 - IK07
- connexion à vis
- logo VE sur capot

Certifiées selon

• NF C61-314
• IEC 60884-1

Certification

Exigence EV37

ASEFA N°01-45-190-01

Bornes de charge witty park RFID et OCPP

Caractéristiques

• limitation de puissance ou mode pause sur signal ext.,
• charge différée sur signal J/N ou signal 24 V DC avec forçage possible
• charge de 2 véhicules en simultané,
  -bridge du courant de charge par réglage,
• température : -30 °C à +55°C ^1 ,
• bandeau lumineux d'état et la charge,
• verrouillage de la prise T2S en charge (déverrouillage automatique dès retrait du câble côté voiture),
• identification par badge RFID (à commander séparement),
• lecteur RFID désactivable.
• IP54 - IK10
• corps métallique.
• bicouleurs gris RAL 7035/ blanc RAL 9010,
• mode d'emploi en face avant,
• pose murale ou sur pied.

Bon à savoir

• badges RFID tiers compatibles sous réserve de tests
• continuité de charge possible en cas de perte de comm.,
• solutions d'accès sans badge possibles pour les adhérents ou non adhérents d'un service (recharge à la demande).

Certifiées selon

* intègre une technologie

brevetee Legrand (1)T° de surface

XEV080

XEV600

XEV600C

Désignation Caractéristiques Réf. c

iale

witty prises

- en saillie

XEV080

- 3,7 kW

- à encastrer

XEV081

Bornes de charge witty park RFID

mode 3 / prise type 2S + mode 2 / prise type E :

h. 765 x l. 355 x p. 202

- pour 2 véhicules

livrée avec :

- Ph + N, 2 x 40 A 2 x 2,6 kW - 2 x de 2,3 à 7,4 kW

- fixation murale non rehaussée

- 3 Ph + N, 2 x 40 A 2 x 2,6 kW - 2 x de 9 à 22 kW

Bornes de charge witty park RFID et com- municante OCPP

mode 3 / prise type 2S + mode 2 / prise type E :

• pour 2 véhicules

• h. 765 x l. 355 x p. 202
• compatible OCPP 1.6 SOAP
• Ph + N, 2 x 40 A 2 x 2,6 kW - 2 x de 2,3 à 7,4 kW
  livrée avec :
• 3 Ph + N, 2 x 40 A 2 x 2,6 kW - 2 x de 9 à 22 kW
• fixation murale non rehaussée
  -1 compteurimpulsionnel par point de charge
• 1 carte TCP/IP

XEV600

XEV601

XEV600C

XEV601C

Hager explore

Venez vous former avec l'organisme de formation du groupe Hager

En présentiel ou à distance, en mode collaboratif ou individuel, sur votre ordinateur ou même sur votre smartphone, explore vous propose des parcours 100% personnalisables. Six options pour un même objectif : développer votre expertise et affûter votre savoir-faire.

Sur-mesure

A votre rythme

Toutes nos formations sont déclnables pour votre entreprise et peuvent être totalement adaptées à vos besoins et votre contexte.

Intra

Pour votre entreprise

Les formations intra-entreprise réunissent les salariés d'une même entreprise, entre 4 et 8 personnes en général, pour suivre la même formation.

Inter

Entre professionnels

Des moments riches en échanges pour un apprentissage collaboratif et productif.

Blended learning

L'apprentissage mixte

Associe la formation à distance et la formation présentielle. Le stagiaire alterne entre modules d'apprentissage en salle et sessions à distance.

E-learning

Rapide et efficace

L'e-learning vous permet de suivre des formations à distance, au bureau, à la maison, sur un ordinateur, une tablette ou un smartphone.

Coaching terrain

Progression assurée

Rien de tel que l'appui d'un coach expérimenté pour prolonger votre formation, suivre votre progression et vous pousser vers de nouveaux objectifs.

En savoir plus
hager.com/fr/formation

Organismes de formations qualifiés et agréés :

Faites confiance à un réseau de tableautiers certifié par Hager

S'appuyer sur notre réseau de tableautiers partenaires, c'est l'assurance :

• de prestations de qualité,
• d'équipes formées aux solutions et logiciels Hager,
• d'un appui et suivi importants de nos équipes commerciales et techniques,
• d'une disponibilité produits grâce à un stock dédié à nos partenaires. Et ce partout en France.

Hager

system partner

Panel builder

Contactez votre interlocuteur Hager habituel pour rencontrer l'un de nos tableautiers partenaires.

Hagercad.T pour la conception de vos armoires

Hagercad.T pour la mise en enveloppe jusqu'à 4000 A.

Il gère les projets et est multi-entrées. Il génère le schéma de puissance et de commande (unifilaire et multifilaire) et intègre une visualisation 3D. Il génère un dossier complet, conforme à la norme EN 61439.

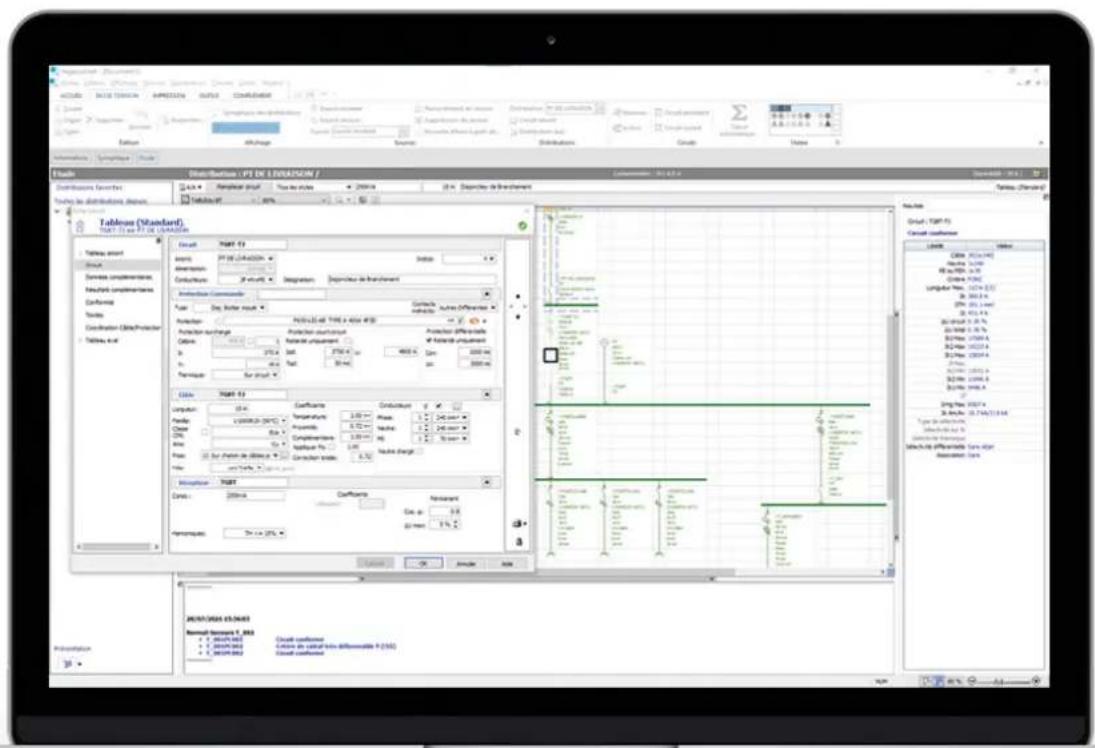

Hagercad.net pour le calcul de réseau

Tout ce que Hagercad.net fait pour vous.

Il choisit les protections électriques les mieux adaptées à votre installation, calcule les courants de court-circuit, les sections de câble et chutes de tension. Il édite, imprime et exporte les notes de calcul, le tout conforme à la NF C 15-100.

132 boulevard d'Europe

BP78:67212 OBERNAI CEDEX

hager.com/fr
