Type de produit	Tableau électrique
Marque	Hager
Modèle	VA48NL
Nombre de modules	48 modules
Dimensions (H x L x P)	640 x 305 x 96,5 mm
Tension nominale	230/400 V AC
Fréquence	50/60 Hz
Courant nominal max.	125 A
Indice de protection	IP30
Matériau du boîtier	Plastique auto-extinguible
Couleur	Blanc
Montage	Encastré ou saillie
Normes	CE, IEC/EN 61439-3

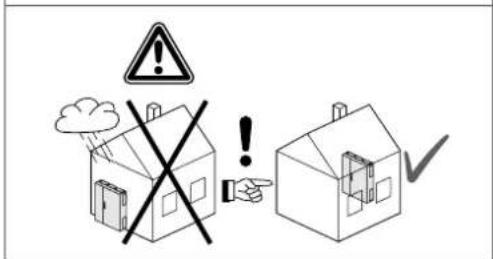

Utilisation	Intérieur
Température de fonctionnement	-5°C à +40°C
Section de conducteurs max.	25 mm²
Type de raccordement	Bornes à vis
Couple de serrage	2,5 Nm (jusqu'à 25 mm²), 3 Nm (25 mm²)
Poids approximatif	2,5 kg
Accessoires fournis	Étiquettes de marquage, vis de fixation, peignes de barrette

FOIRE AUX QUESTIONS - VA48NL HAGER

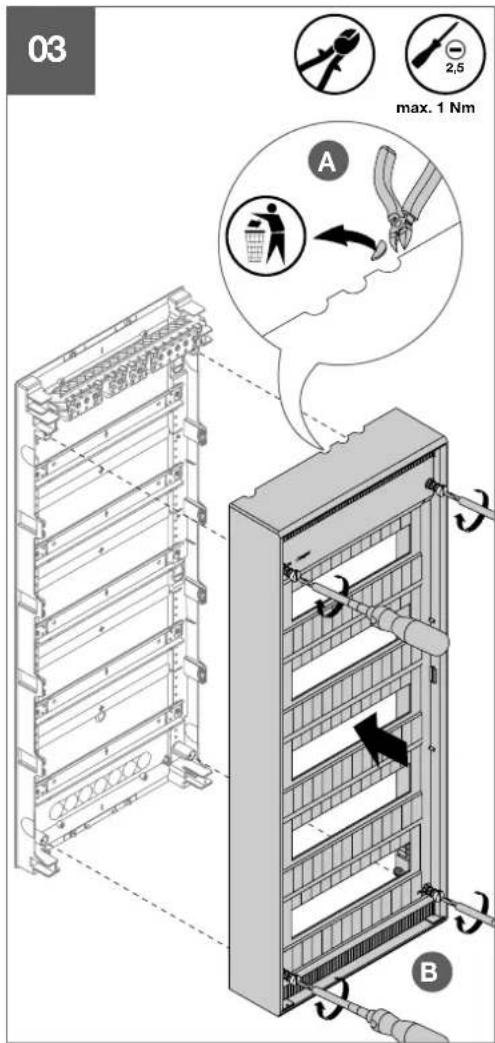

Comment installer le tableau électrique Hager VA48NL ?

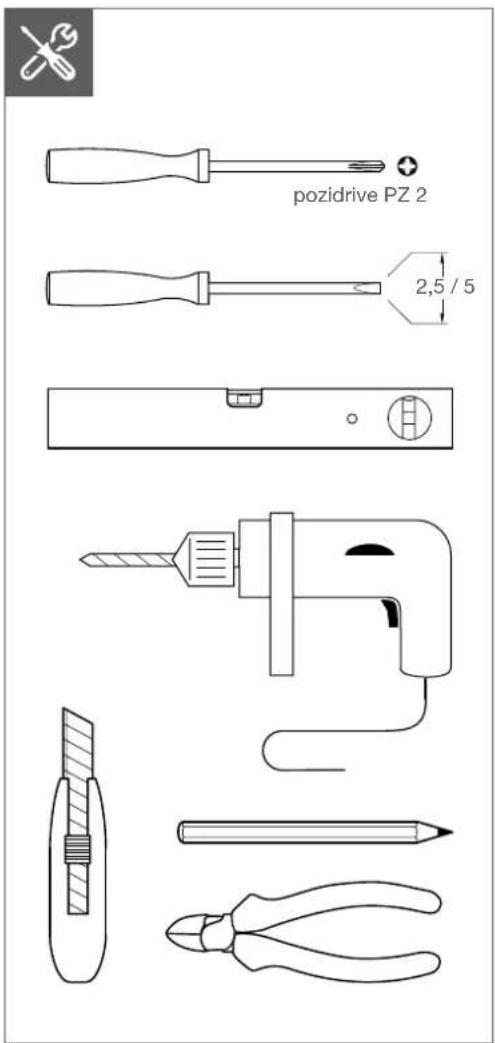

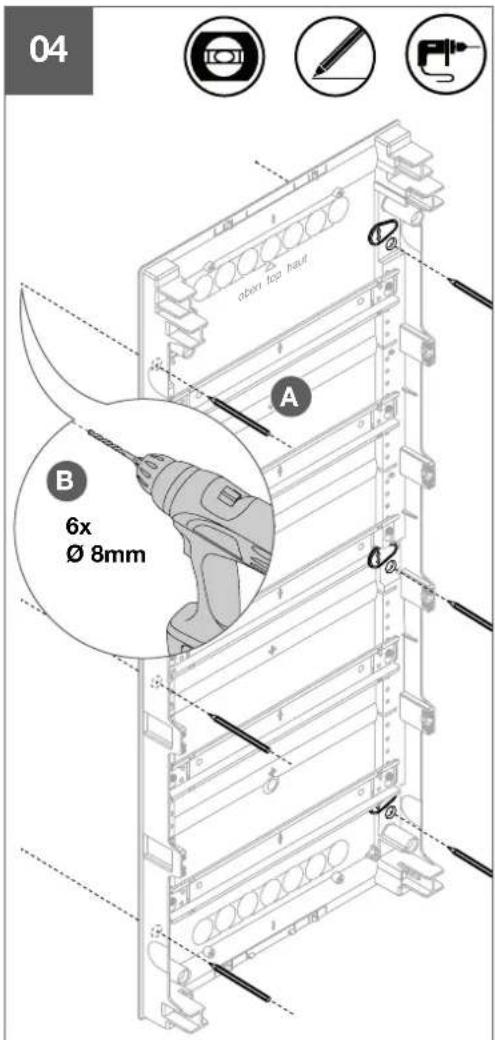

L'installation doit être réalisée par un électricien qualifié. Fixez le tableau au mur à l'aide des vis fournies, raccordez l'arrivée générale et les départs vers les circuits. Respectez les schémas de câblage fournis dans la notice.

Quelle est la capacité maximale en modules ?

Le modèle VA48NL peut accueillir jusqu'à 48 modules (largeur 1 module = 17,5 mm). Des rangées supplémentaires peuvent être ajoutées avec des accessoires optionnels.

Quels sont les disjoncteurs compatibles ?

Tous les disjoncteurs modulaires Hager de la série MCB (ex: Hager xxx) et la plupart des marques standard sont compatibles, sous réserve de respecter les caractéristiques nominales (courant, pouvoir de coupure).

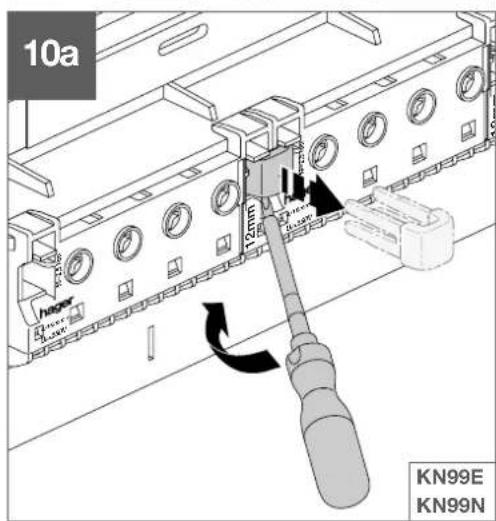

Comment effectuer le raccordement électrique ?

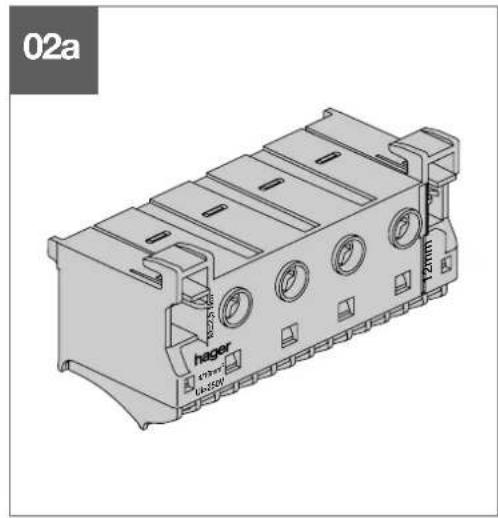

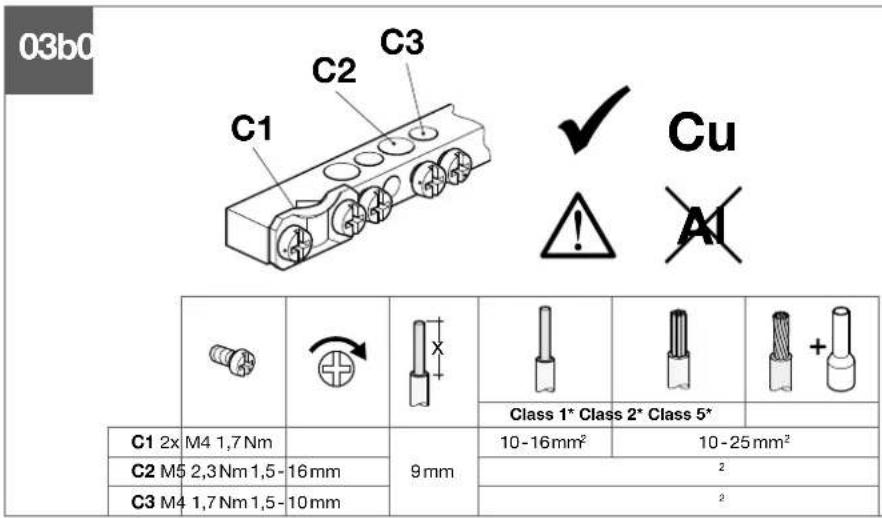

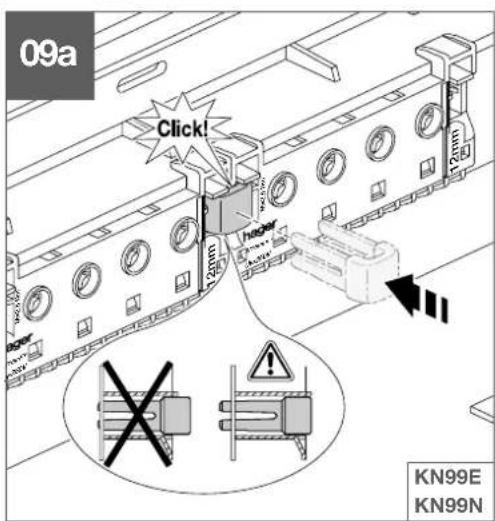

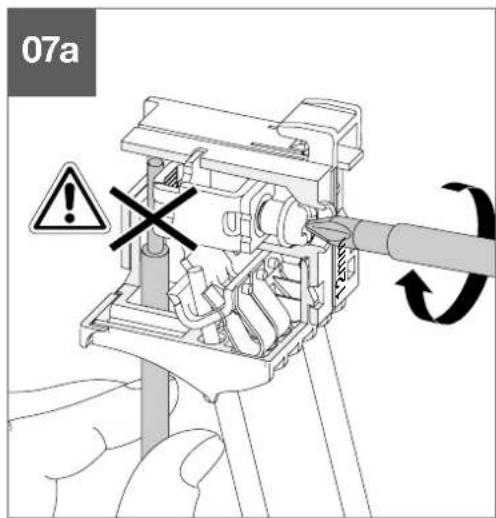

Utilisez des conducteurs en cuivre de section adaptée (jusqu'à 25 mm²). Dénudez les fils sur environ 12 mm, insérez-les dans les bornes et serrez au couple indiqué (2,5 Nm pour <25 mm², 3 Nm pour 25 mm²).

Quelles sont les normes de sécurité à respecter ?

Le tableau est conforme à la norme IEC/EN 61439-3. L'installation doit respecter les règles de l'art et les normes nationales en vigueur. Utilisez des équipements de protection individuelle et coupez l'alimentation avant toute intervention.

Comment entretenir le tableau électrique ?

Nettoyez régulièrement l'extérieur avec un chiffon sec. Vérifiez visuellement l'absence de surchauffe ou de connexions desserrées. Toute intervention interne doit être effectuée par un professionnel.

Puis-je ajouter des modules supplémentaires ?

Oui, vous pouvez ajouter des disjoncteurs, interrupteurs différentiels ou autres modules dans les emplacements libres. Assurez-vous que la somme des courants ne dépasse pas la capacité du tableau.

Quelle est la garantie du produit ?

Hager offre une garantie de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication. Conservez la facture et respectez les conditions d'installation pour bénéficier de la garantie.

Comment identifier les défauts courants ?

Les défauts courants incluent un disjoncteur qui saute (surcharge ou court-circuit), des connexions chaudes (serrage insuffisant) ou des voyants lumineux en alarme. Vérifiez les branchements et les charges.

Où trouver les pièces de rechange ?

Les pièces de rechange (disjoncteurs, bornes, portes, etc.) sont disponibles chez les distributeurs agréés Hager ou sur le site internet de la marque. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI VA48NL HAGER

:hager

6LE007709A

Illustration of an open electrical control cabinet with multiple panel slots (no text or symbols visible)

volta AP Stromkreisverteiler

GB Mounting instructions
FR Notice d'instructions
DE Montageanleitung
Montage instructie
Monteringsvejledning
DK Asennusohje
FI Montasjeanvisning
NO Monterings instruktioner
SE Istruzioni di montaggio
IT Instrucciones de montaje
ES Instruçõesde montagem
PT Montážní návod
©Uputstvo za montažu
ВА Інструкції з установки

HR Upute za montažu
HU Szerelési útmutató
LT Montavimo instrukcija
Montāžas instrukcija
Instrukcja montażowa
PL Instructiuni de montare
RO Návod na montáž
SK Указания по установке
RU Инструкции за монтаж
BG ---
GR Navodilo za montažo
SI Paigaldusjuhised
EE Leiðbeiningar
IS ---
AR

Black and white octagonal sign with a person silhouette and lightning bolt symbol (no text)

	A B C
VA12.. 245	mm	305 mm 96,5 mm
VA24.. 370	mm
VA36.. 515	mm
VA48.. 640	mm
VA60.. 765	mm

3D technical illustration of a hager housing component with mounting holes and internal cavities (no text or symbols)

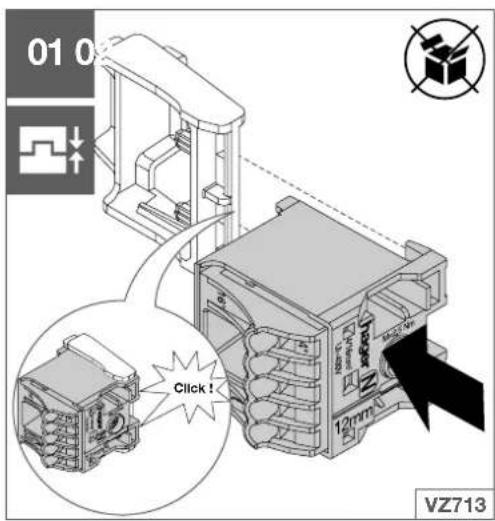

Technical diagram of a mechanical device with internal components and directional arrows indicating movement or force (no text or symbols)

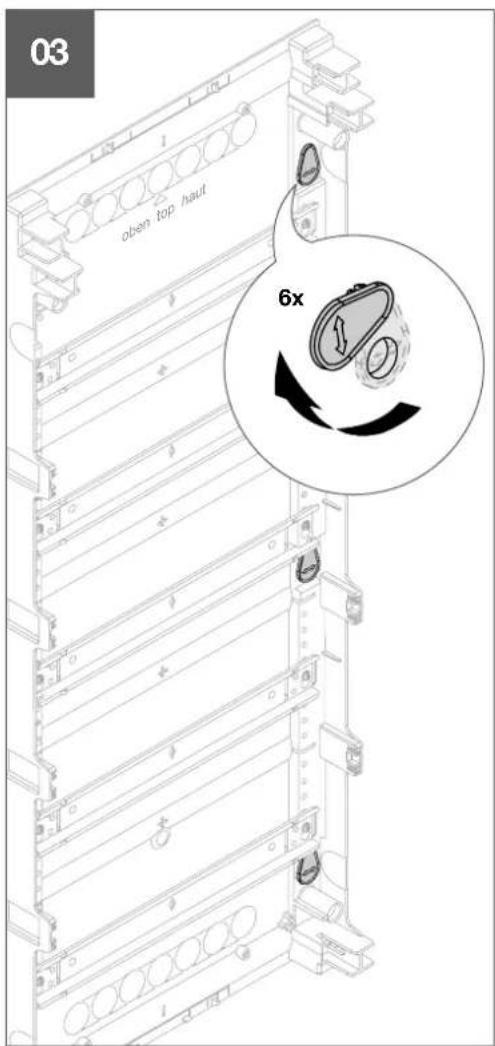

3D technical illustration of a mechanical component with slots and mounting bracket (no text or symbols)

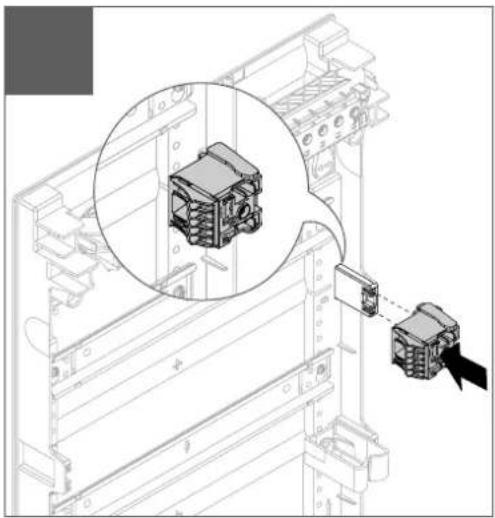

Technical line drawing of a mechanical assembly with a magnified inset showing internal components (no text or symbols)

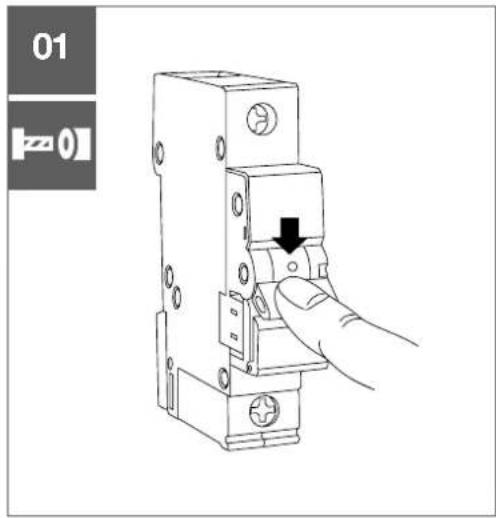

Line drawing of a hand inserting a switch into an electrical component (no text or symbols)

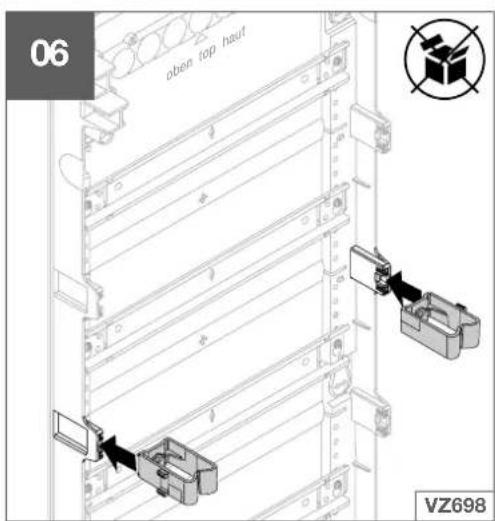

06

01

VZ123CE

IEC/EN 61439-3 § 6.1

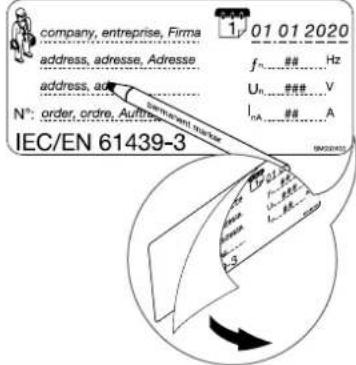

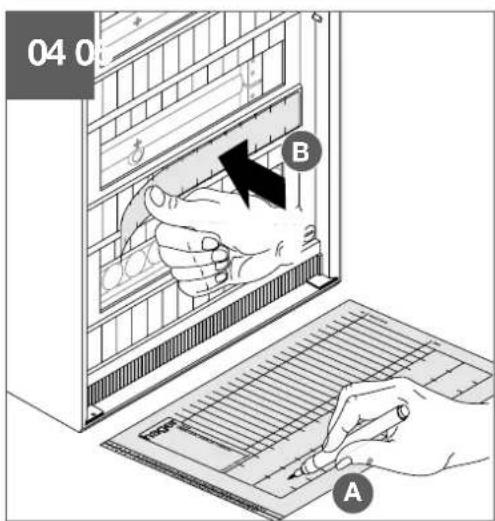

EN The Assembly (DBO) designated markings must be completed as specified in IEC/EN 61539 - 3 clause 6.1.
FR Le marquage de l'installation à basse-tension (DBO) doit être renseigné avec les spécifications techniques indiquées dans la norme IEC/EN 61439-3 paragraphe 6.1.
Die Schaltgerätekombination (DBO) muss mit den Aufschriften nach IEC/EN 61439-3 Abschnitt 6.1 gekennzeichnet werden.
De voor Assemblage (DBO) bestemde markeringen moeten worden ingevult zoals gespecificeerd in IEC/EN 61439-3 paragraaf 6.1.
DA DBO-mærkningerne (markeringsmærkerne) skal udfyldes som specificeret i IEC/EN 61439-3 punkt 6.1.
^n Maallikkokäyttöön tarkoltetun jakokeskuksen merkinnät on täytettävä IEC/EN 61439-3:n lausekkeen 6.1 mukaisesti.
NO Enhetens (fordelingskort) merking må være komplett som spesifisert i IEC/EN 61439-3 klausul 6.1.
Sy Kopplingsutrustningen måste märkas med etikett i enlighet med IEC / EN 61439-3 avsnitt 6.1.
⑪ Le marcature designate per l'assemblaggio (DBO) devono essere integrate come specificato nella norma IEC/EN 61439-3 sezione 6.1.
El conjunto de la aparamenta debe estar señalizado/marcado de acuerdo con la norma IEC 61439-3 sección 6.1.
As marcações designadas devem ser realizadas conforme especificado na IEC/EN 61439-3 cláusula 6.1 para o Conjunto (DBO).
©8 Označení určena pro montáž (DBO) musi být vypiněny podle specifikace normy IEC/EN 61439-3, článku 6.1.
HR Oznake za sklapanje (DBO) moraju biti navedene prema preporukama iz IEC/EN 61439-3, klauzule 6.1.
A berendezés (DBO) felirati megjelölésének összhangban kell lennie az IEC/EN 61439-3 szabvány 6.1 pontjában foglaltakkal.
Montāžas (DBO) apzīmējumiem jāatbilst IEC/NE 61439-3 6.1. punkta prasībām.
(iv) Montāžas (DBO) markējumos jāleklauj Standarta IEC/EN 61439-3 6.1. punktā norādītā informācija.
Rozdzielnica musi być oznakowana zgodnie z IEC/EN 61439-3 rozdział 6.1.
® Marcajele destinate ansamblurilor (DBO) trebuie completate conform precizârilor din standardul IEC/EN 61439-3 punctul 6.1.

(iii) Должна быть выполнена маркировка для сборки (Распределительные щиты, обслуживаемые лицами без специальной квалификации (DBO)) в соответствии с требованиями стандарта IEC/EN 61439-3, пункт 6.1.
⑬ Обозначенията за монтаж (DBO) трябва да отговарят на изискванията, посочени в IEC/EN 61439-3, точка 6.1.
© Οι σημάνσεις συναρμολόγησης (DBO) πρέπει να συμμορφώνονται με τη ρήτρα 6.1 του προτύπου IEC/EN 61439-3.
Oznake, določene za sestav (DBO), morajo biti izpolnjene v skladu s klavzulo 6.1 standarda IEC/EN 61439-3.
Označenia určené pre montáz (DBO) musia byť vyplnené podla špecifikácie normy IEC/EN 61439-3, článku 6.1.
⊕ Koostele (DBO) lisatud märgised peavad vastama standardi IEC/EN 61439-3 punktile 6.1.
⑮ Merkingar samsetningar (DBO) verða að vera útfyll-tar eins og tilgreint er í ákvæði 6.1 i IEC/EN 61439-3.
