MODE D'EMPLOI TRK153M HAGER
Kits radio pour le pilotage de l'éclairage et des volets roulants
Enrichissez vos installations notamment en rénovation grâce à l'offre radio Hager. Disponible en kit préconfigurés, elle vous garantit une mise en œuvre simple et aisée.
Kits préconfigurés

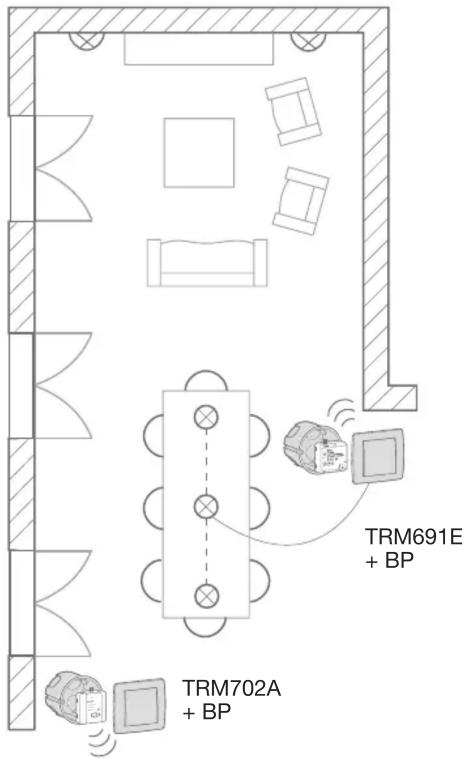

Transformer un simple allumage en circuit va et vient (sans neutre)
Kit avec appareillage kallysta : TRK150K Kit pour appareillage existant : TRK150M


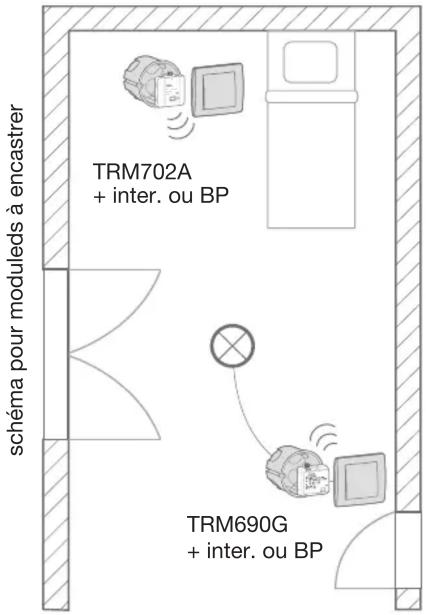

schéma pour modules à encastrer TRM702A + inter. ou BP TRM690G + inter. ou BPTransformer un simple allumage en circuit va et vient variation (sans neutre)
Kit avec appareillage kallysta : TRK151K
Kit pour appareillage existant : TRK151M


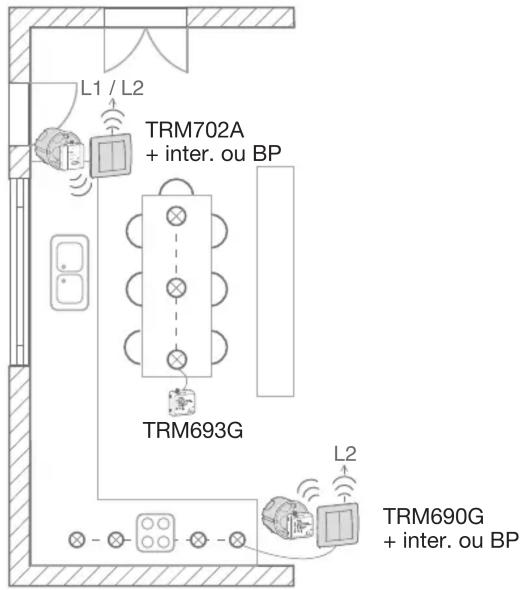

TRM691E + BP TRM702A + BPTransformer un double allumage en 2 circuits va et vient
Kit avec appareillage kallysta : TRK152K
Kit pour appareillage existant : TRK152M


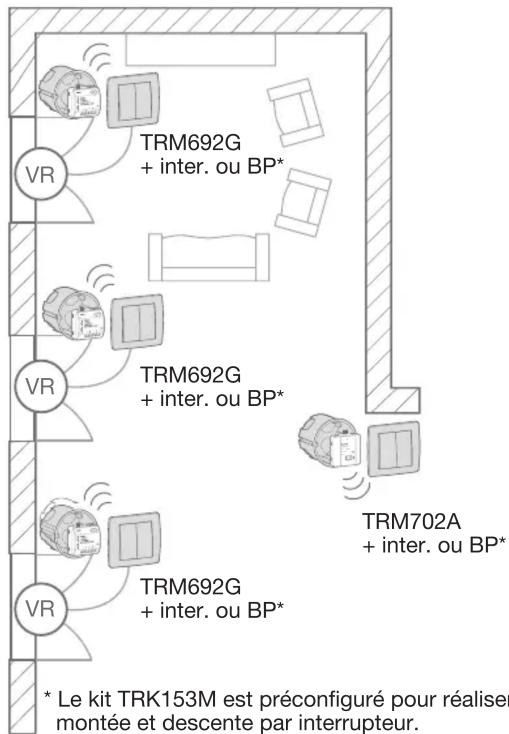

L1 / L2 TRM702A + inter. ou BP TRM693G L2 TRM690G + inter. ou BPCréer une commande de groupe pour 3 volets motorisés
Kit pour appareillage existant : TRK153M*
Pour la compatibilité avec les types de charge et puissance : consulter la notice produit
Avantages
- Pour le neuf et la rénovation
- Sans tirage de fi l
- Rajouter facilement des points de commande (BP, télécommande,...)
- Sans dégradation de la décoration
- Sans utilisation de moulure
- Réutilisation des interrupteurs ou BP existants
- Kits préconfi gurés
- Variation toute lampe dimmable
Autres applications
- Fonctions scénarios
- Pilotage de porte de garage
- Pilotage de portail
- Pilotage de gâche
Egalement disponible (Hors kits)
Pour appareillage existant
TRM600 Commande pour télérupteur et minuterie radio
TRM690G 1 sortie on/off 2 fi ls + 2 entrées radio
TRM691E 1 sortie variation 2 fi ls + 2 entrées radio
TRM692G 1 sortie VR + 2 entrées radio
TRM693G 1 sortie 230V + 2 entrées radio
TRM694G 1 sortie LDP + 2 entrées radio
TRM702A 2 entrées pile radio
Avec appareillage kallysta
WKT400 Kallysta 1 sortie on/off 2 fi ls + 2 entrées radio
WKT401 Kallysta 1 sortie 230V + 2 entrées radio
WKT415 Kallysta 1 sortie variation 2 fi ls + 4 entrées radio
WKT425 Kallysta 1 sortie VR 3 fi ls + 4 entrées radio
WKT426 Kallysta 1 sortie VR 4 fi ls + 4 entrées radio
Pilotez votre installation à distance sur votre smartphone, votre tablette ou votre PC grâce à l'application coviva


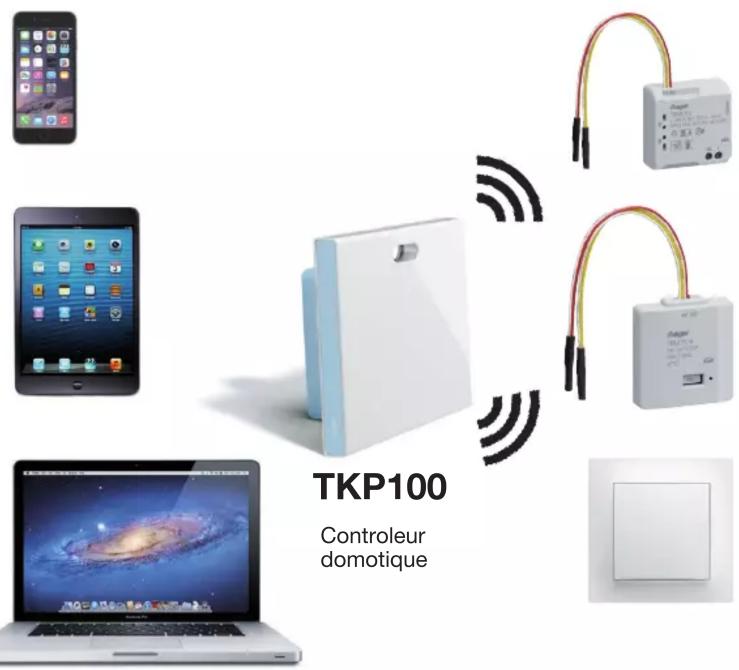

TKP100 Controleur domotiquePour compléter votre installation connectée
Alarme Sépio
Références : RLC304

Solution pour le chauffage
Gestion chauffage électrique

EK066P Récepteur fi l pilote
Gestion chauffage eau chaude

EK760 Actionneur de vanne RF


Fabrication française


Quicklink

Pilotage avec l'application coviva


Configuration des kitsquicklink
Après raccordement, tous les produits des kits sont directement fonctionnels (produits pré-programmés) selon l'application retenue :
- fonction Va et Vient
- fonction Va et Vient variation
- fonction double Va et Vient
- fonction commande centralisée de 3 volets

Attention de ne pas mélanger les produits des différents kits, sinon faire un retour usine des produits.
Cette notice de configuration présente toutes les possibilités de programmation des produits quicklink.
Description des produits
| Emetteurs | Récepteurs | Emetteurs / récepteurs | ||
| Boutons et LEDs | Tous sont munis d'un bouton et d'une LED d'état correspondante. | Tous sont munis de 2 boutons et et de la LED d'état correspondante | ||
| Exemples de produits | TU444 ; TRU406 TRE301 ; TRE302 TRM702A ; TRB302B TRE520 ; TRE530 | TRC270F TRB201 | TRE400 TRM692G | |
Présentation de la configuration Quicklink
quicklink désigne le mode configuration sans outil en utilisant les boutons situés sur les produits.
Tous les produits configurables en mode quicklink sont compatibles entre eux et peuvent être exploités au sein d'une même installation.
Ces produits permettent de réaliser des commandes d'éclairage, d'ouvrants (volets roulants / stores) et de chauffage.
La configuration consiste à attribuer une fonction à chaque entrée d'un émetteur puis de le lier à un ou plusieurs récepteurs à commander.
Utilisation avec un système de supervision domotique
Certains produits quicklink peuvent être associés avec un contrôleur domotique tel que le TKP100A pour bénéficier de fonctions avancées de contrôle et de visualisation.
Dans ce cas, la procédure complémentaire d'appairage est initiée depuis le logiciel de contrôle et peut requérir l'utilisation du ou des boutons situés sur le produit. Pour plus d'information, se reporter à la documentation du système de supervision domotique.
Liste des fonctions
| Récepteurs Marche/Arrêt Variateur Volet/Stores | Chauffage | |||||||
| LED fct | Fonction Fonction Fonction | Fonction sur afficheur EK760 | ||||||
| onoff | ON/OFF (Télérupteur*) | ON/OFF, Variation +/- | Montée/ Stop (TRM692G uniquement). | Confort | ||||
| on | ON | ON, Variation + Montée, stop | ECO | |||||
| off | OFF | OFF, Variation - Descente, stop | off | OFF | ||||
| 1 | Scénario 1 Scénario 1 | Scenario 1 | Scenario 1 | |||||
| 2 | Scénario 2 Scénario 2 | Scenario 2 | Scenario 2 | |||||
| Minuterie Minuterie Descente/ Stop | Temporisé | |||||||
| - | ON/OFF (interrupteur) | ON/OFF (interrupteur) | Commande volets (interrupteur) | Confort / ECO | ||||
| on | Forçage ON** | Forçage montée | Forçage | |||||
| off | Forçage OFF** | Forçage descente | Forçage | |||||
| Effacement | Effacement | Effacement | del | Delete | ||||
* :Commande «type télérupteur» par interrupteur uniquement possible avec les entrées des produits TRMxxx.
** : Fonction non disponible sur TRC270x.
Configuration d'une fonction (5 étapes)
Action
Résultat
① Démarrage configuration
Appui bref sur le bouton cfg de l'émetteur ou de l'émetteur/récepteur.

Les LED cfg ● de tous les récepteurs et de l'émetteur s'allument.

② Sélection de l'entrée
Appui bref sur le poussoir ou double basculement de l'interrupteur à configurer.

La LED cfg ● de l'émetteur clignote pendant 1s.

③ Choix de la fonction
Choisir la fonction par appuis brefs successifs sur le bouton fct du récepteur à commander.

Défilement des fonctions indiquées par la couleur de la LED fct sur le récepteur (voir liste).

④ Validation de la fonction
Appui > 2s sur le bouton fct du récepteur jusqu'au clignotement de la led cfg .

La fonction identifiée par la couleur de la LED fct est validée.

⑤ Sortie du mode configuration
Appui bref sur le bouton cfg de l'émetteur ou de l'émetteur/récepteur.

Les LED cfg ● de tous les récepteurs et de l'émetteur s'éteignent. Fin de la configuration.

Visualisation d'une fonction configurée
A l'étape ② la LED fct indique la couleur de la fonction configurée.
Commande de groupe
Répéter les étapes ③ et ④ sur les autres récepteurs à intégrer à un groupe. Seule la fonction choisie sur le premier récepteur et l'effacement seront disponibles au choix sur les autres récepteurs.
Modification d'une fonction configurée
A l'étape ③ vous pouvez modifier la fonction affichée, sauf en cas de commande de groupe ou l'effacement est nécessaire sur tous les récepteurs du groupe avant de choisir une nouvelle fonction.
Effacement d'une fonction configurée
A l'étape ③ choisir la fonction "Effacement" puis valider à l'étape ④.
Réglages
Réglage : Durée de la minuterie/ temps de montée du volet/ blocage scénario Le réglage de ces paramètres est nécessaire pour :
- changer la valeur de la minuterie
- régler le temps total de montée (optimisation fonction scénario ou appel de niveau)
- autoriser ou non la modification d'un scénario par l'utilisateur.
Exemple : modification de la durée de la minuterie
Après avoir validé la fonction minuterie à l'étape ④, (l'actionneur clignote alors en mode minuterie) suivez les étapes ci dessous pour choisir une valeur du tableau des valeurs sinon répéter les étapes ① et ② puis ④a.
Action Résultat
| 4a | Appui > 5s sur le boutonfctdurecepteur jusqu’au clignotement de laLEDcfg. | La LEDfcts’éteint puis indiquela valeur par défaut par lenombre de clignotement. |
| 4b | Choisir la valeur par appui brefsuccessif sur le boutonfct. | Défilement des valeursindiquées par le nombre declignotement de la LEDfct. |
| 4c | Appui > 2s sur le boutonfctdurecepteur jusqu’au clignotement de laLEDcfg. | La valeur choisie estvalidée. |
| 5 | Sortie du mode configuration par unappui bref sur le boutoncfg. | Les LEDcfgs’éteignent,retour au fonctionnementnormal. |
Minuterie : temporisation multiple
Des appuis successifs sur le bouton de commande minuterie augmentent la temporisation de la minuterie. La durée effective sera alors multipliée par le nombre d'appuis effectuées dans les 10s suivant le 1er appui.
Retour usine d'un produit
Appuyer et maintenir le bouton cfg jusqu'au clignotement de la LED cfg ● (> 10s) puis relâcher. La fin du retour usine est signalée par l'extinction de la LED cfg ● .Cette opération provoque l'effacement complet de la configuration du produit, quel que soit le mode de configuration. Si le produit a été configuré avec le TX100 ou par ETS, il est préférable de réaliser le retour usine par ces outils de façon à retirer le produit du projet concerné. Après une mise sous tension ou un retour usine, attendre 15 secondes avant de procéder à une configuration.
Limite du système
Un produit peut-être lié au maximum à 20 autres produits.
Signalisation des erreurs
Un clignotement très rapide de la LED cfg ● indique une erreur ou un lien incompatible. (ex. commande de groupe mélangeant des commandes d'éclairage et de volet).
Réglages des valeurs
| Nombre de clignotements | Valeur minuterie | Temps de montée volet** | Blocage scène |
| 1 | | 1 s 10 s | ||
| 2 | | | 30 s 15 s | ||
| 3 | | | | | 1 min 20 s | ||
| 4 | | | | | | 2 min 30 s | ||
| 5 | | | | | | | 3 min * | 40 s | |
| 6 | | | | | | | | 5 min 50 s | ||
| 7 | | | | | | | | | 15 min | 1 min | |
| 8 | | | | | | | | | | | 30 min | 1 min 15 s | |
| 9 | | | | | | | | | | | | | 1 h | 1 min 30 s | |
| 10 | | | | | | | | | | | | | | 3 h | 2 min * |
* : Valeur par défaut
** : sauf TRM692G procédure d'apprentissage du temps de montée / descente intégrée au produit (se reporter à la notice du produit).
TU444 ; TRU406
TRE301 ; TRE302 TRM702A ; TRB302B
TRE520 ; TRE530
TRC270F
TRB201
TRE400
TRM692G
