Type de produit	Module émetteur/récepteur sans fil pour domotique
Marque	Hager
Modèle	TRB221A
Catégorie	Domotique
Fonctions principales	Commande d'éclairage, volets roulants, stores ; minuterie, scénarios
Mode de configuration	Quicklink (sans outil) via boutons et LED
Indicateur d'état	LED multicolore indiquant la fonction configurée
Boutons	1 bouton de configuration (cfg) et 1 bouton de fonction (fct)
Alimentation	Via le bus ou pile (type non précisé)
Nombre maximal de liaisons	20 produits maximum par liaison
Compatibilité	Produits configurables en mode Quicklink de la gamme Hager
Fonction minuterie	Temporisation réglable par nombre de clignotements
Fonction scénario	Mémorisation et rappel d'ambiance (jusqu'à 2 scénarios par sortie)
Retour usine	Appui long >10s sur bouton cfg
Signalisation d'erreur	Clignotement rapide de la LED cfg
Température de fonctionnement	Non précisée (estimation : 0-40°C)
Dimensions	Non précisées
Poids	Non précisé

FOIRE AUX QUESTIONS - TRB221A HAGER

Comment configurer le TRB221A ?

Appuyez brièvement sur le bouton cfg de l'émetteur. Les LED cfg de tous les récepteurs et de l'émetteur s'allument. Appuyez brièvement sur le bouton à configurer de l'émetteur (la LED cfg clignote 1s). Choisissez la fonction par appuis brefs sur le bouton fct du récepteur (défilement des fonctions indiquées par la couleur de la LED). Validez par un appui >2s sur le bouton fct. Terminez par un appui bref sur le bouton cfg de l'émetteur.

Comment associer un émetteur à un récepteur ?

Suivez la procédure de configuration Quicklink : appui sur cfg de l'émetteur, puis appui sur le BP à configurer, choix de la fonction sur le récepteur, validation, et sortie du mode configuration.

Comment régler la minuterie ?

Après avoir choisi et validé la fonction minuterie (étapes 3-4), appuyez >5s sur le bouton fct du récepteur jusqu'au clignotement de la LED cfg. La LED fct clignote un nombre de fois correspondant à la valeur par défaut. Choisissez la valeur par appuis brefs successifs (le nombre de clignotements indique la valeur). Validez par appui >2s.

Comment créer un scénario ?

Programmez d'abord les liens entre le bouton scénario et les récepteurs (sélectionnez fonction scénario et validez le lien). Ensuite, réalisez l'ambiance souhaitée en utilisant les commandes individuelles des récepteurs. Enfin, mémorisez le scénario par un appui long >5s sur le bouton scénario. Chaque nouvel appui long mémorise une nouvelle ambiance.

Comment effacer une fonction configurée ?

Lors de l'étape de choix de fonction (étape 3), sélectionnez la fonction 'Effacement' puis validez à l'étape suivante. Pour un groupe, l'effacement doit être effectué sur tous les récepteurs du groupe.

Que faire en cas d'erreur (LED clignote rapidement) ?

Un clignotement très rapide de la LED cfg indique une erreur ou un lien incompatible (par exemple, mélange de commandes d'éclairage et de volet dans un groupe). Vérifiez la compatibilité des fonctions et refaites la configuration.

Comment réinitialiser le produit (retour usine) ?

Appuyez et maintenez le bouton cfg enfoncé pendant plus de 10 secondes jusqu'à ce que la LED cfg clignote, puis relâchez. La fin du retour usine est signalée par l'extinction de la LED cfg. Cette opération efface toute la configuration.

Quel est le nombre maximum de produits liés ?

Un produit peut être lié au maximum à 20 autres produits.

Comment visualiser une fonction configurée ?

Lors de l'étape de configuration, après avoir appuyé sur le bouton de l'émetteur, la LED fct du récepteur indique par sa couleur la fonction configurée.

Le TRB221A est-il compatible avec d'autres gammes ?

Oui, tous les produits configurables en mode Quicklink sont compatibles entre eux, quelle que soit la gamme Hager. Cependant, les fonctions disponibles peuvent varier selon le type de récepteur.

MODE D'EMPLOI TRB221A HAGER

quicklink désigne le mode configuration sans outil en utilisant les boutons situés sur les produits.

Tous les produits configurables en mode quicklink sont compatibles entre eux et peuvent être exploités au sein d'une même installation.

Ces produits permettent la commande de l'éclairage, des volets roulants ou des stores.

La configuration consiste à attribuer une fonction à chaque entrée d'un émetteur puis de le lier ou plusieurs récepteurs à commander.

Le tableau ci-dessous présente par type de récepteurs, les fonctions disponibles associées à une couleur de LED.

NL

Voorstelling

	Emetteurs Zenders	Récepteurs Ontvangers	Emetteurs / récepteurs Zenders / ontvangers
Boutons et LEDsat Drukknoppen en LED’s	Tous sont munis d’un boutonctet d’une LED d’état correspondante.Allemaal uitgerust met ectig- drukknop en een overeenkomstige status LED	Tous sont munis de 2 bounget fctet de la LED d’état correspondante.Allemaal uitgerust met 2 drukknopcapen fcten met de overeenkomstige status LED
ExemplesdeinproduitsVoorbeeld van producten	[WB1000]	TRC270F	WKT400TRE201

Tous les produits émetteurs/récepteurs fonctionnent sans configuration.

Appui bref sur le boutefy de l'émetteur.

Les LED cfg de tous les récepteurs et de l'émetteur s'allument.

Appui bref sur le BP à configurer de l'émetteur.

La LED cfs de l'émetteur clignote pendant 1s.

Choisir la fonction par appuis brefs successifs sur le boufot du récepteur.

Défilement des fonctions indiquées par la couleur de la Lécrésur le récepteur (voir liste).

Appui > 2s sur le bouton fct du jusqu'au clignotement de la afg.

La fonction identifiée par la couleur de la LEDctest validée.

Appui bref sur le bouton cfg de l'émetteur.

Les LEDcfg ● de tous les récepteurs et de l'émetteur s'éteignent. Fin de la configuration.

FR Visualisation d'une fonction configurée

A l'étape② la LED fctindique la couleur de la fonction configurée.

Commande de groupe

Répéter les étapes® et ④ sur les autres récepteurs à intégrer à un groupe. Seule la fonction choisie sur le premier récepteur et l'effacement seront disponibles au choix sur les autres récepteurs.

Modification d'une fonction configurée

A l'étape③ vous pouvez modifier la fonction affichée, sauf en cas de commande de groupe ou l'effacement est nécessaire sur tous les récepteurs du groupe avant de choisir une nouvelle fonction.

Effacement d'une fonction configurée

A l'étape③ choisir la fonction "Effacement" puis valider à l'étape

Réglages

Réglage du temps de la minuterie /du temps de montée d'un volet / blocage scénario

Le réglage de ces paramètres est nécessaire pour :

Après avoir choisi et validé la fonction minuterie ou montée ou descente on na keuze en bevestiging van de functie schakelklok, OP/NEER of scenario scénario (étapes ③ et ④), suivez les étapes ci-dessous pour choisir une valeustappen ③ en ④) volgt u onderstaande stappen om een waarde te kiezen (ex. minuterie) du tableau de réglage des valeurs. (bijv. schakelklok) in de tabel van de instelwaarden.

4Appui > 5s sur le bouton fct due nombre de clignotement récepteur jusqu'au clignotement de la LED cfg de la LED fctcorrespond à la valeur par défaut.
Choisir la valeur par appui bref successif sur le bouton fct.	Défilement des valeurs indiquées par le nombre de clignotement de la LED fct.(voir tableau ci-contre).
Appui > 2s sur le bouton fct du La fonction choisie est validée, récepteur jusqu'au clignotement de la LED cfg

Actie Resultaat

FR Minuterie : temporisation multiple

FR F onction scénario

Des appuis successifs sur le bouton de commande La commande scénario permet d'activer minuterie augmentent la temporisation de la minuterie directement l'ambiance souhaitée en agissant La durée effective sera fonction du nombre d'appuis simultanément sur des récepteurs de nature effectués (voir tableau ci dessous "réglage des valeurs" différente (ex. scénario TV : extinction du p

Retour usine d'un produit

Appuyer et maintenir le boucfgj jusqu'au clignotement de la LEDcfg ( > 10s ) puis relâcher. La fin du retour usine est signalée par l'extinction la LEDcfg .

Cette opération provoque l'effacement complet de la configuration du produit, quel que soit le mode de configuration.

Si le produit a été configuré avec le TX100 ou par il est préférable de réaliser le retour usine par ces de façon à retirer le produit du projet concerné. Après une mise sous tension ou un retour usine, attendre 15 secondes avant de procéder à une configuration.

Limite du système

Un produit peut-être lié au maximum à 20 autres produits.

Signalisation des erreurs

Un clignotement très rapide de la cfgD indique une erreur ou un lien incompatible.

(ex. commande de groupe mélangeant des commandes d'éclairage et de volet).

Réglages des valeurs

*:valeurs par défaut / standaardwaarden

La commande scénario permet d'activer directement l'ambiance souhaitée en agissant simultanément sur des récepteurs de nature différente (ex. scénario TV : extinction du plus allumage des appliques + descente des v du salon).

Cette commande peut être affectée à n'importe quel émetteur de l'installation.

a Ex. scénario TV / vb. TV-scenario

ETS, outils

La réalisation de la fonction scénario s'effectue en 3 étapes :

A. Programmation des liens entre le bouton scénario et les récepteurs à commander,

B. Réglage du scénario, il s'agit de définir l'état souhaité de chaque récepteur impliqué dans votre scénario (lampe allumée, niveau de variation ou d'ouverture du volet...)

Ge Mémorisation par le bouton scénario de l'ambiance définie.

Programmation du scénario

A l'étape ^8 sélectionner la fonction scénario et valider le lien (étape ^4 ) sur le 1er récepteur,

- Répéter les étapes et ④ pour lier les autres sorties à commander.

Attention: une sortie peut être intégrée au maximum dans 2 scénarios différents.

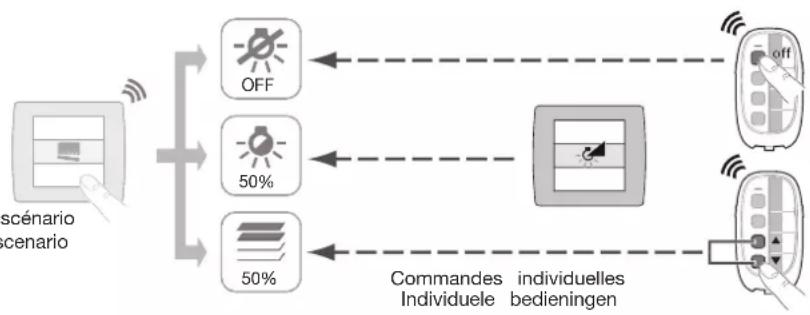

Réglage de l'ambiance scénario

NL S cenariofunctie

Réglage scénario / Instelling scenario

- En utilisant les commandes individuelles des différents récepteurs électriques impliqués dans votre scénario, réalisez l'ambiance souhaitée (ex. extinction du plafonnier, niveau de variation de l'applique à 50 %, volet ouvert à mi-haute

Attention: Pour le réglage du volet, procédez d'abord à une montée complète du volet et attendez 2 minutes dans cette position, puis fa descendre le volet jusqu'à la position souhaitée.

Mémorisation du scénario

- Mémoriser les états des récepteurs correspondant au scénario par un appui long > 5s sur le bouton scénario qui active le sce. Un bref changement d'état des sorties signale mémorisation des états des différents récepteurs électriques.

Dorénavant, chaque appui sur le bouton scénarioVoortaan geeft elke druk op de scenario-drukknop restitue l'ambiance ainsi mémorisée. de opgeslagen sfeer weer.

Chaque nouvel appui long > 5s mémorise la nouvelle ambiance.
