TYD450 - Compteur d'énergie HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie (indicateur de consommation)
Marque	Hager
Modèle	TYD450
Dimensions (L x H)	151 x 91 mm
Alimentation	Bus KNX (10 mA à 30 V=)
Écran	LCD matriciel 160x140 pixels
Détecteur d'approche	Portée environ 40 cm
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Indice de protection	IP30
Classe d'isolation	III
Fonctions principales	Visualisation des consommations (chauffage, refroidissement, ECS, prises, autres, total), température ambiante et extérieure, tarif en cours, courbes de consommation, répartitions par usage et période
Communication	KNX TP1 (mode S)
Réserve de marche de l'horloge	24 heures
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Installation	Sur boîte d'encastrement, à environ 1,5 m du sol, à l'abri des projections d'eau et des sources de chaleur
Configuration	Logiciel ETS pour le paramétrage système (type de chauffage, affectation des voies, etc.)
Accessoires compatibles	Boîtier modulaire TE33x, serveur TJA480, sonde de température extérieure EK088, kits couleur kallysta WK320B/D/C/T
Sécurité	Degré de pollution 2, catégorie de surtension 3, action de type 2
Réparabilité	Réparation par un professionnel qualifié uniquement
Élimination	Ne pas jeter avec les déchets ménagers. Recycler conformément à la réglementation DEEE.

FOIRE AUX QUESTIONS - TYD450 HAGER

Comment régler la date et l'heure sur le TYD450 ?

Le réglage de la date et de l'heure est effectué automatiquement par le bus KNX. Aucune action manuelle n'est nécessaire. Si l'heure est incorrecte, vérifiez la connexion au bus.

Que signifie l'affichage '--' sur l'écran ?

L'affichage '--' ou '--,--' indique que la période d'acquisition n'est pas encore révolue. Par exemple, la consommation annuelle ne s'affiche qu'après une année complète de fonctionnement. Attendez la fin de la période en cours.

Comment visualiser les consommations par usage (chauffage, ECS, etc.) ?

Depuis la page d'accueil, appuyez sur les touches gauche/droite du navigateur pour naviguer entre les compteurs (Total, Chauffage, Refroidissement, ECS, Prises, Autres, etc.). Appuyez sur haut/bas pour changer de période (jour, semaine, mois, année).

Comment modifier le tarif du kWh électricité ?

Allez dans le menu Paramètres > Tarif du kWh. Utilisez les touches haut/bas pour modifier la valeur en euros et centimes. Validez avec OK. Les tarifs heures pleines/heures creuses sont paramétrables séparément.

L'afficheur de mon boîtier d'ambiance est éteint, que faire ?

Vérifiez d'abord le disjoncteur correspondant. Si l'alimentation est OK, le problème peut provenir d'un défaut de connexion au bus KNX. Contactez votre électricien pour un diagnostic.

Comment effectuer un retour aux paramètres d'usine ?

Depuis le menu Paramètres installateur (accès par appui long sur OK depuis le menu Paramètres), sélectionnez Retour usine puis Paramètres. Confirmez votre choix pour effacer tous les paramètres utilisateur.

Puis-je voir la consommation en euros plutôt qu'en kWh ?

Oui, la plupart des écrans permettent de basculer entre affichage en kWh et en € en utilisant les touches gauche/droite du navigateur. Cette fonction est disponible notamment sur les pages de consommation par compteur et par période.

Comment remettre à zéro le compteur partiel ?

Dans le menu Détails compteur (accessible depuis une page de compteur), sélectionnez Reset partiel et validez par OK. Confirmez 'oui' pour remettre le compteur partiel à zéro. La date de reset est sauvegardée.

Que faire si les valeurs de consommation semblent fausses ?

Vérifiez que la liaison Télé-Info Client (TIC) est correctement raccordée et activée. Contrôlez également le raccordement des transformateurs d'intensité. Si le problème persiste, contactez votre installateur.

Puis-je changer la couleur du boîtier d'ambiance ?

Oui, le boîtier d'ambiance est compatible avec les kits couleur kallysta (réf. WK320B, WK320D, WK320C, WK320T). Suivez les instructions du guide pour remplacer la plaque décorative et l'enjoliveur sans outil.

MODE D'EMPLOI TYD450 HAGER

notice d'instructions

TYD450

Guidedel'installateur.... 2

Guide de l'utilisateur.... 16

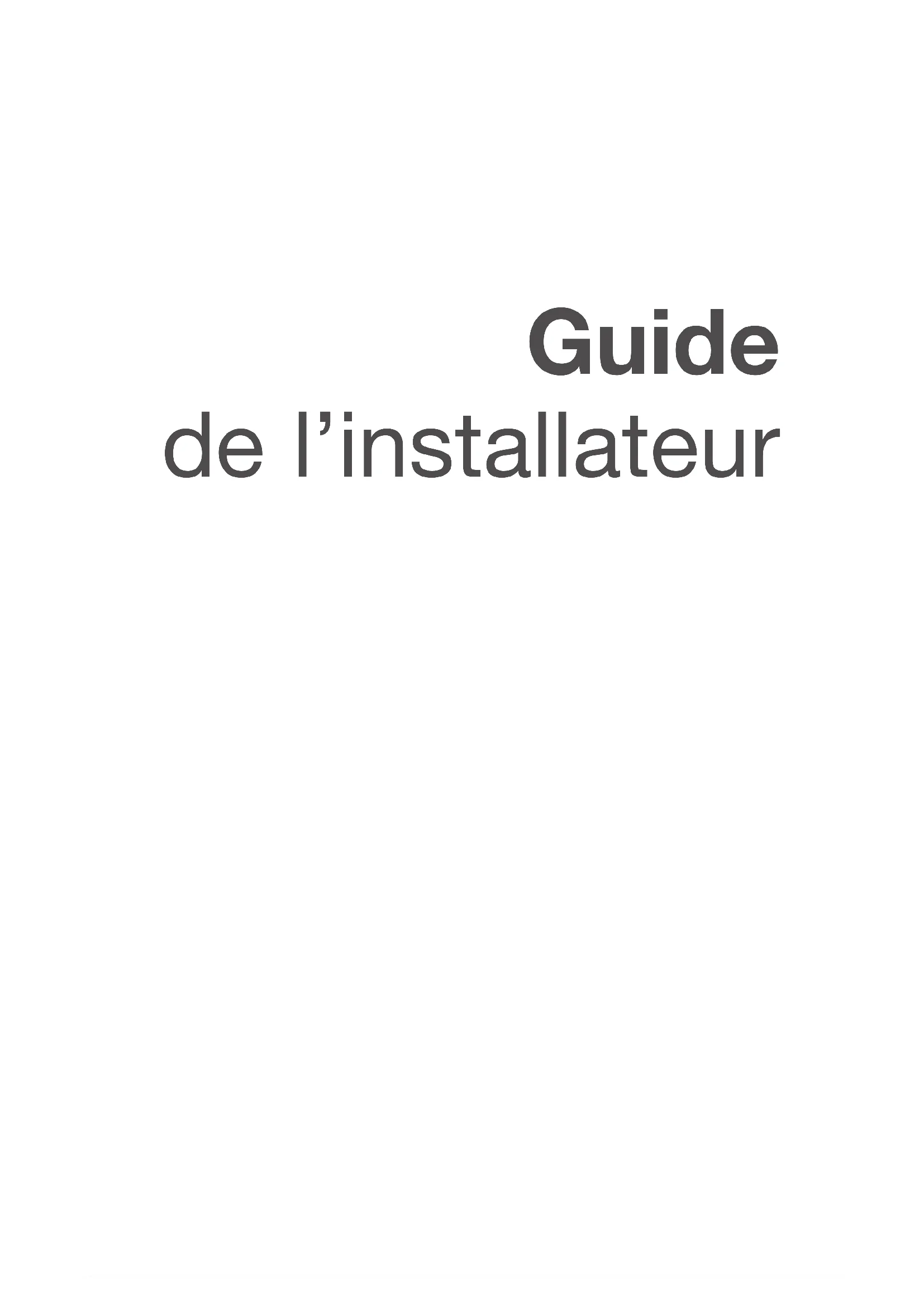

Guide de l'installateur

Présentation du système 4

Présentation du produit 6

Installation

Boitier d'ambiance 8

Mise en place du kit couleur kallysta WK320B, WK320D, WK320C ou WK320T 8

Connexion du boitier d'ambiance 9

Paramétrages nécessaires à la mise en route

Paramétrage système 10

Réglage de la date et de l'heure.... 10

Accès aux paramètres installateur 10

Retour aux paramètres d'usine 11

Adressage physique.... 12

Que faire si...? 12

Caractéristiques techniques 14

Présentation du système

5ETS

Sonde de température extérieure - réf. EK088

Plaque + enjoliveur

Blanc réf. WK320B Dune réf. WK320D

Carbone réf. WK320C Titane réf. WK320T

Boîtier d'ambiance blanc

réf. TYD450

Serveur mutualisé (vendu séparément)

Indicateur de consommation (vendu séparément)

3 tores livrés dans TE330, tores à commander séparément avec le TE331

ref.EK028 (1 tore)

Présentation du produit

Ce produit permet de visualiser conformément à la réglementation thermique 2012 (RT2012) les consommations d'énergie pour les usages suivants :

• Chauffage
• Refroidissement
• Eau chaude sanitaire
• Prises de courant
• Autres (autres appareils électriques, éclairage, appareils de cuisson, ventilation, ...)

Et les usages complémentaires suivants :

- Total de l'énergie

- Volume d'eau chaude et eau froide, Véhicule élec, PAC, Chaudière gaz.....

Par ailleurs, il permet de disposer en ambiance de l'heure, de la date, de la température extérieure (si une sonde de T° ou une station météo est raccordée au système), de la température intérieure et du tarif électrique courant.

= augmente la valeur

= déplace au champ suivant

= diminue la valeur

= déplace au champ précédent

= affiche le menu et valide la sélection

Installation

Boitier d'ambiance

Le boitier d'ambiance de l'indicateur de consommation doit être à environ 1,5 mètre du sol ou à la hauteur prescrite dans le cadre de l'accessibilité aux personnes handicapées. Il doit être placé sur un mur intérieur, à l'abri des projections d'eau, du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, téléviseur, tuyau de chauffage, courant d'air, cheminée, etc. afin de garantir une mesure représentative de la température environnante.

Boîte d'encastrement

• Vissez la plaque métallique sur la boîte d'encastrement.
• Clipsez le boitier d'ambiance sur la plaque métallique.
• Vissez la vis «imperdable» et clipsez l'enjoliveur.

Mise en place du kit couleur kallysta WK320B, WK320D, WK320C ou WK320T

• Enlevez l'enjoliveur, dévissez la vis «imperdable».
• Dissociez le mécanisme de la plaque décorative.
• Mettez en place la nouvelle plaque décorative et replacez le mécanisme, la vis «imperdable» et le nouvel enjoliveur.

Connexion du boîtier d'ambiance

L'installation doit comporter au minimum un boîtier modulaire TE33x (il est possible d'en mettre deux maximum) et un serveur TJA480 pour pouvoir assurer les fonctions d'indicateur de consommations via les informations reçues par le compteur d'énergie depuis la liaison télé-information.

Se référer au descriptif des logiciels d'application ETS pour les limitations d'utilisation.

Paramétrages nécessaires à la mise en route

Paramétrage système

Le paramétrage système (type de chauffage et d'ECS, affectation des voies de mesure, libellé de différentes voies...) est réaliser à l'aide du logiciel ETS.

Réglage de la date et de l'heure

Le réglage de la date et de l'heure est fait automatiquement par le bus.

Accès aux paramètres installateur

• Appuyez sur OK du navigateur pour afficher la fenêtre des menus.
• Placez-vous sur paramètres et effectuez un appui long sur OK jusqu'à ce que vous voyez le menu paramètres installateur s'afficher puis sélectionnez paramètres installateur puis validez par OK.

Deux menus sont accessibles :

• Retour usine des paramètres (contraste, allumage backlight, valeur des tarifs, ...)
• Informations (version logiciel, adresse physique numéro de série) et mise en adressage physique.

Retour aux paramètres d'usine

Vous pouvez effacer tout ou partie des paramètres et valeurs enregistrés:

Suppression des paramètres (utilisateurs)

• Depuis paramètres installateur, sélectionnez retour usine puis validez avec OK.
• Sélectionnez paramètres puis validez paOK.
• Sélectionnez oui ou non.
• Validez avec la touche OK.

Adressage physique

En cas de SAV, vous pouvez consulter la version du logiciel et réaliser la mise en adressage physique de l'appareil.

• Depuis paramètres installateur, sélectionnez informations puis validez par OK pour visualiser la version du logiciel.
• Appuyer surOK pour passer en adressage physique.
• Pour sortir de ce menu, appuyer sur la touche de retour ③.

Quefairesi...?

L'afficheur du boitier d'ambiance est éteint

- la panne peut provenir d'un défaut d'alimentation. Vérifiez la connexion du boitier d'ambiance au bus.

Les valeurs n'apparaissent pas

• Vérifiez le paramétrage ou le câblage

Les valeurs apparaissent sous le format -- ou -- ou --,-

- La période d'acquisition n'est pas révolue.

Les valeurs sont fausses

• vérifiez que la télé-info est bien raccordée et activée
• vérifiez le raccordement des transformateurs d'intensité.

Caractéristiques techniques

Boitier d'ambiance

Consommation maximale sur le Bus 10 mA à 30V =

Réserve de marche de l'horloge. 24h

Précision de l'horloge .. 1 sec. / 24 h à 25° C en sortie d'usine

Connexion .... Standard KNX (rouge/noir)

Ecran LCD matriciel 160x140 pixels

Détection d'approche .... environ 40 cm

Encombrement 151x91 mm

Classe d'isolation .... III

IP 30

Température de fonctionnement .... 0 °C à +45 °C

Température de stockage -20 °C à +70°C

Plage de mesure de T° ambiante ..... -20 °C à 50 °C (valeurs) ..... 0°C à 30°C (courbes)

Structure du logiciel classe A

Action de type 2

Degré de pollution 2

Catégorie de surtension 3

Mode de configuration KNX S mode

Mode de transmission KNX.... TP1

Dispositif à montage indépendant pour pose sur boîte d'encastrement

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse

Guide de l'utilisateur

Présentation du produit

Boitier d'ambiance 18

Page d'accueil 19

Visualisation des consommations

Usages 20

Consommations par compteur 21

Répartition par usage 22

Consommations par période.... 23

Détail du compteur 24

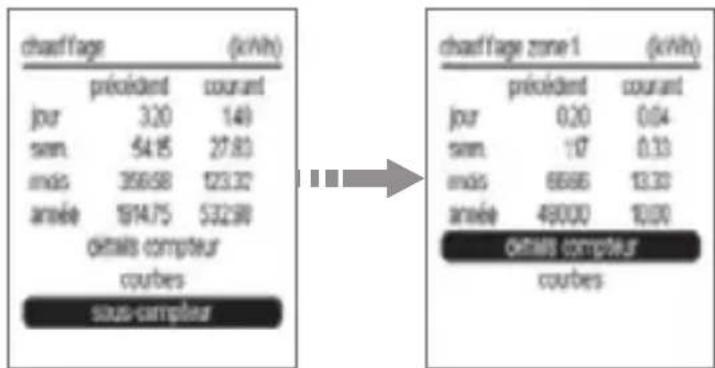

Sous-compteur.... 25

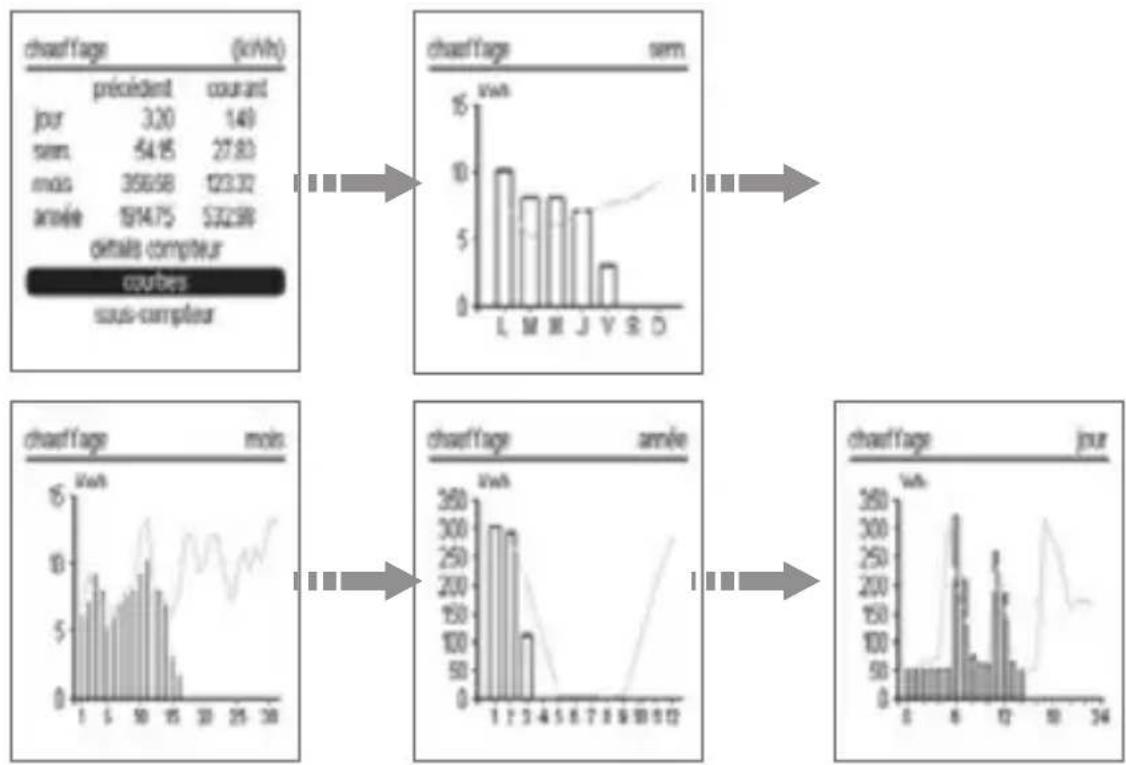

Courbes de consommations 26

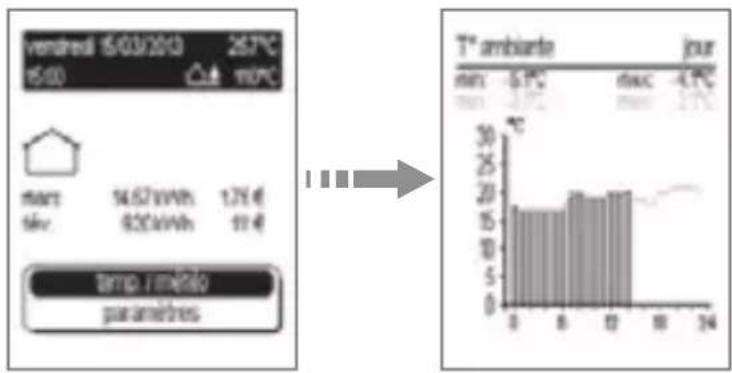

Températures ambiante....27

Météo 27

Paramétrage

Période de référence 28

Contraste 28

Intensité du rétroéclairage 29

Allumage du rétroéclairage....29

Modification du tarif du kWh électricité....30

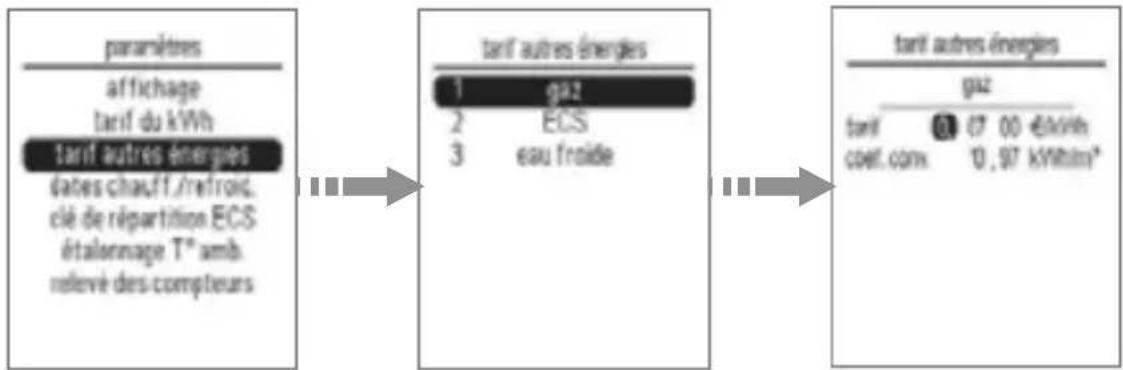

Tarif autres énergies 31

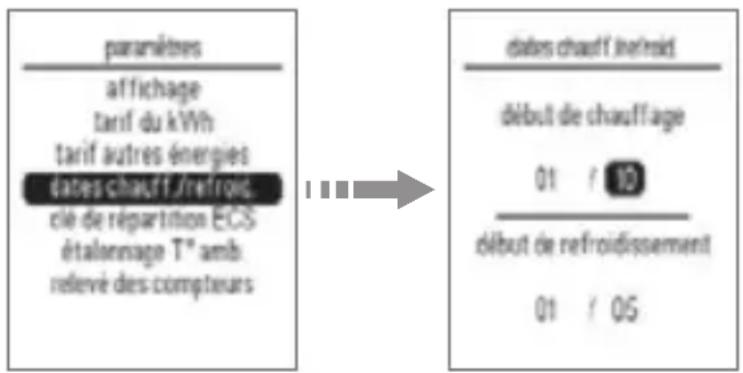

Dates chauffage/refroidissement 32

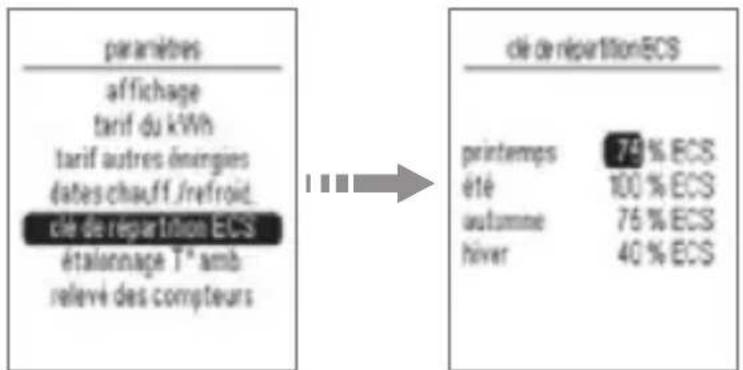

Clé de répartition ECS....33

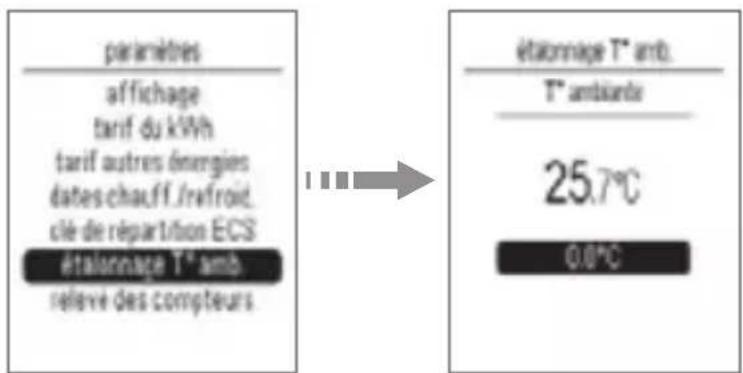

Etalonnage de la température ambiante 34

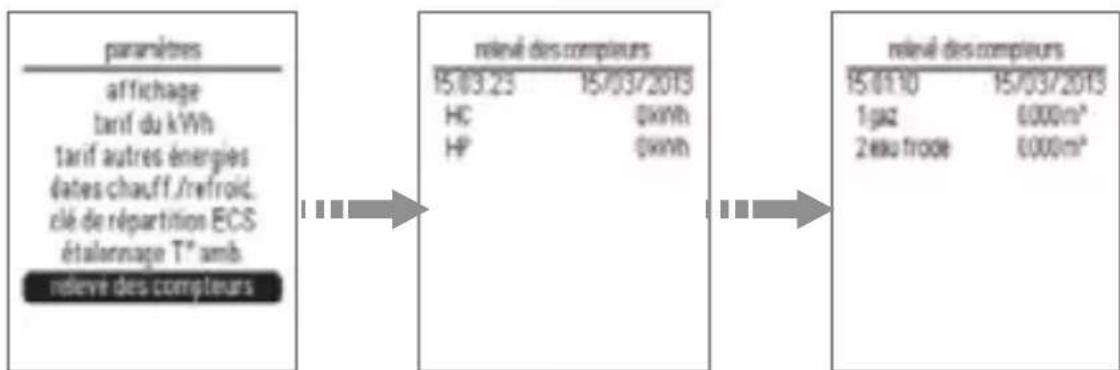

Relevé des compteurs.... 34

Que faire si...? 35

Présentation du produit

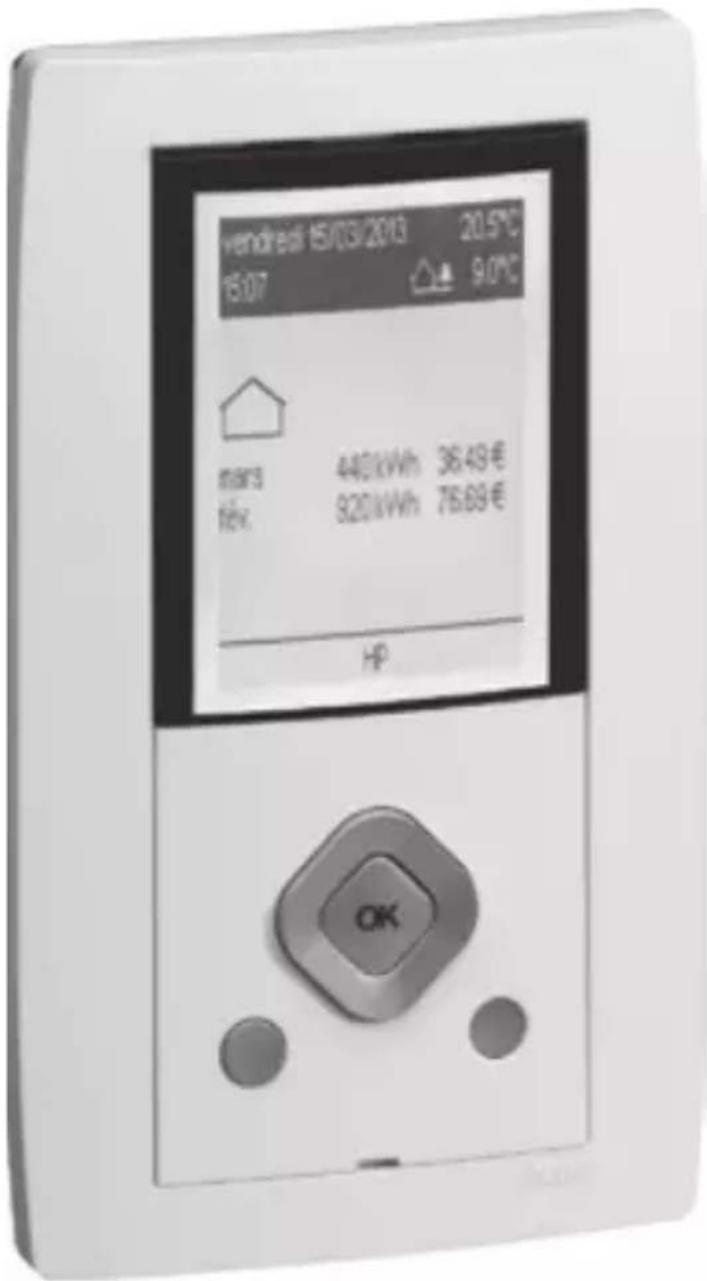

Boitier d'ambiance

Ce produit permet de visualiser vos consommations d'énergie pour les usages suivants

• Total
• Voiture électrique
• Chauffage
• PAC
• Refroidissement
• Chaudière gaz
• Eau chaude sanitaire
  -Autres../.. (autres appareils électriques, éclairage, appareils de cuisson, ventilation,...)
• Eau froide
• Prises de courant
• Eclairage

Selon la configuration de votre installation, tout ou partie de ces usages sera disponible.

Par ailleurs, il permet de disposer en ambiance de l'heure, de la date, de la température extérieure (si une sonde de T° ou une station météo est raccordée), de la température intérieure et du tarif électrique courant.

Les consommations sont fournies en kWh pour les énergies et en m³ pour les volumes. Elles peuvent aussi être fournies en € selon le paramétrage réalisé par l'installateur.

Un appui sur la touche Retour permet de revenir au menu précédent, un appui prolongé sur la touche Retour permet de revenir à la page d'accueil (ou si aucune action n'est effectuée pendant 5 minutes).

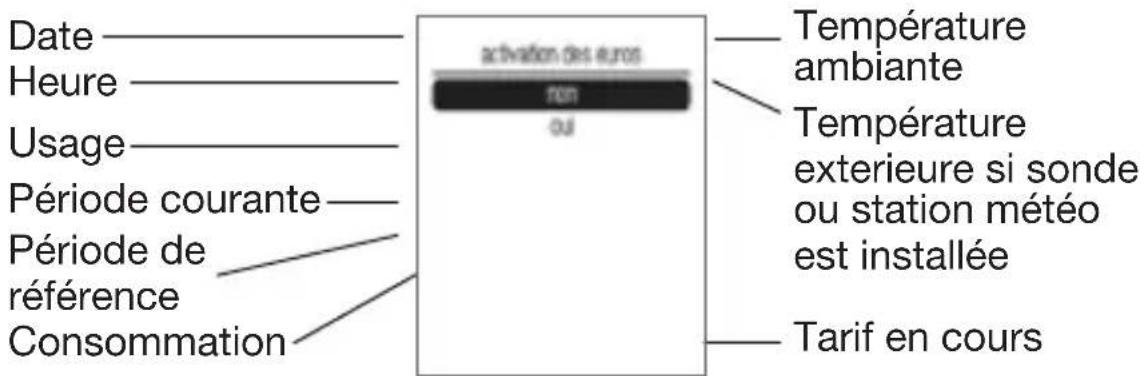

Page d'accueil

La page d'accueil vous informe de la consommation de votre logement tous usages confondus.

Si vous avez souscrit à un abonnement électrique autre que le tarif de base, l'afficheur vous donne l'information tarifaire en cours.

Visualisation des consommations

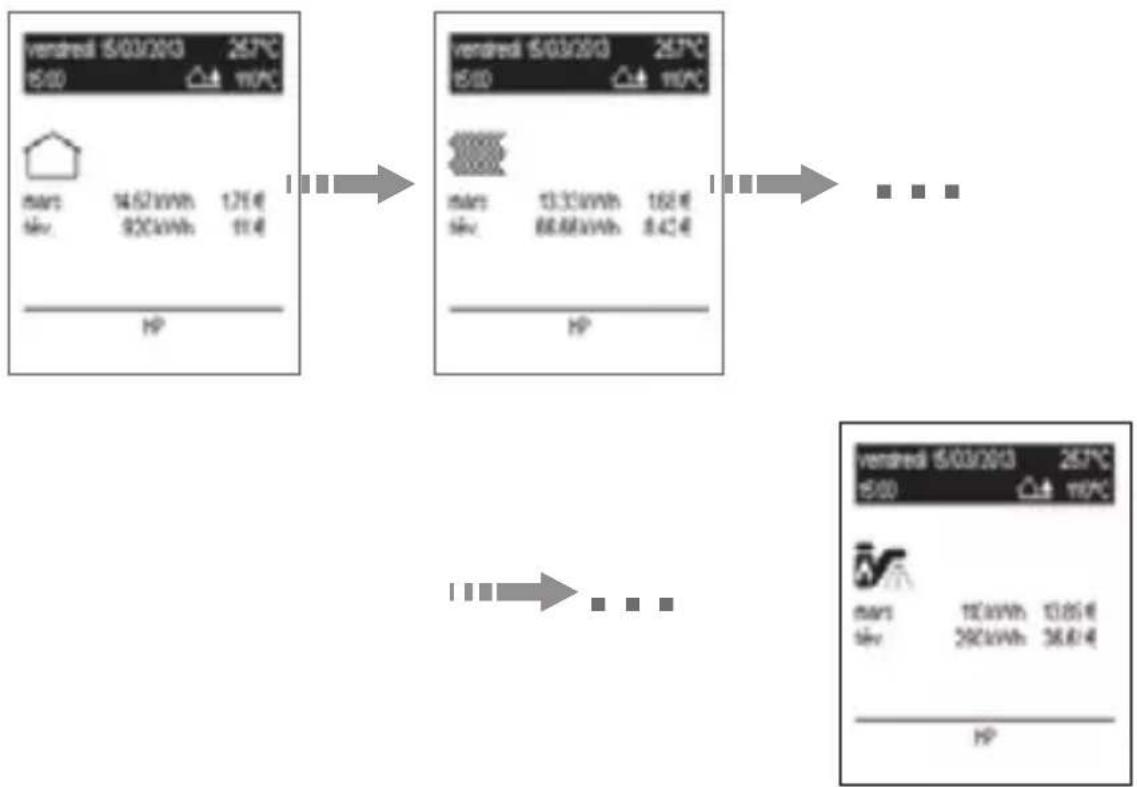

Usages

Pour chaque usage existe un compteur accessible depuis la page d'accueil

• Total
• Compteur Chauffage
• Compteur Refroidissement
• Compteur Eau chaude sanitaire
• Compteur Prises de courant
• Compteur Autres (autres appareils électriques, éclairage, appareils de cuisson, ventilation,...)
• Eau froide
• Eclairage
• Voiture électrique
• PAC
• Chaudière gaz

- Un appui sur les touches gauche / droite du navigateur permet de naviguer de compteur en compteur.

Consommations par compteur

A partir de la page d'accueil, il existe 2 moyens d'accéder aux valeurs des compteurs selon que l'on souhaite disposer de toutes les informations sur une page ou d'une information par page.

Page récapitulative RT2012 Page compteur

Page récapitulative :

- Depuis la page d'accueil (Total), appuyez sur la touche bas du navigateur.

La colonne courant donne les consommations totales du jour semaine, mois ou de l'année en cours.

La colonne précédent donne les consommations du jour, semaine, mois ou de l'année précédente.

Les informations sont disponibles en kWh et en €, sur une période journalière, hebdomadaire, mensuelle ou annuelle.

- Appuyez sur la touchegauche / droite du navigateur (pour faire défiler les périodes et les kWh / €).

Page compteur:

- Depuis la page d'accueil, appuyez sur la touche gauche/droite du navigateur pour accéder à la vue générale par usage.

La période visualisation de la consommation courante des compteurs est paramétrable pour disposer d'une information :

• Journalière
• Mensuelle
• Annuelle

Pour définir la période de visualisation, se référer au chapitre paramètres/affichage/période de référence.

Note : à la mise en service ou après un retour usine du produit, les valeurs de consommation des périodes précédentes (jour précédent, mois précédent et année précédente) seront affichées après l'écoulement de la période. Pendant la période de mémorisation, les compteurs indiquent la valeur - - .

Répartition par usage et par énergie

La page répartition permet de visualiser la part de consommation en kWh et € de chaque usage sur une une période journalière, hebdomadaire, mensuelle ou annuelle.

• Depuis la page récapitulative, sélectionnez le menu répartition et validez par OK.
• Appuyez sur les touches gauche / droite pour visualiser les informations par usage ou énergie et appui bas/haut pour visualiser les infos journalières, hebdomadaires, mensuelles ou annuelles.

Consommations par période

Pour chaque usage, vous avez accès aux consommations en kWh ou € par jour, semaine, mois, année.

• Depuis la page d'accueil, sélectionnez le compteur souhaité en appuyant sur les touches gauche / droite du navigateur.
• Appuyez sur la touche bas du navigateur.
• Appuyez sur les touchesgauche / droite pour visualiser les informations en kWh et €.

Pour chaque période, il est possible de visualiser la consommation par tarif.

- Sélectionnez la période souhaitée à l'aide des touches haut / bas du navigateur.

- Appuyez sur OK pour visualiser le détail.

Les consommations en cours sont celles :

• de la journée depuis 0h00
• de la semaine depuis lundi 0h00
• du mois depuis le 1er du mois 0h00
• de l'année depuis le 1er janvier 0h00

Les périodes précédentes sont :

• le jour complet précédent
• la semaine complète précédente
• le mois complet précédent
• l'année complète précédente

Détail du compteur

La page permet de visualiser la puissance instantanée, la consommation totale depuis la mise en route et la consommation partielle depuis le dernier reset.

• Sélectionnez détails compteur à l'aide des touches haut / bas du navigateur.
• Appuyez sur OK.

En sélectionnant le menu reset partiel, vous pouvez remettre le compteur partiel à 0. La date de reset est sauvegardée.

Pour remettre le compteur partiel à 0

• Appuyez surOK.
• Sélectionnez oui à l'aide des touches gauche / droite du navigateur.
• Validez avec la touche OK.

Sous-compteur

Ce menu apparaît en fonction de votre installation qui aura été paramétrée par votre installateur.

Il est possible d'avoir accès par ce menu à un sous-compteur du compteur principal. Toutes les fonctionnalités décrites pour les compteurs chauffage, refroidissement, ECS et autres sont aussi disponibles pour ces sous-compteurs.

Dans ce cas, les noms des sous-compteurs sont plus précis comme par exemple chauffage zone 1 et chauffage zone 2. Les libellés sont paramétrés par l'installateur.

- Depuis la page compteur, sélectionnez sous-compteur puis validez par OK.

- Appuyer sur les touches gauche / droite pour les informations en € et kWh et pour tous les sous-compteurs.

Courbes de consommations

Les consommations par usages peuvent être visualisées sous forme graphique.

Quatre périodes de visualisation sont disponibles, chaque période présente une courbe de consommation courante (histogramme) et précédente (courbe) permettant de comparer graphiquement les consommations d'une période à l'autre.

• Sélectionnez le menu courbe à l'aide des touches haut / bas du navigateur.
• Appuyez surOK pour visualiser les courbes.
• Utilisez les toucheshaut / bas du navigateur pour visualiser les informations par période.

Les touches gauche / droite permettent pour la période choisie de visualiser la courbe de consommation d'un autre usage.

Températures ambiante

Cette vue permet de visualiser l'évolution de la température ambiante. Période journalière seulement, les valeurs minimales et maximales sont indiquées.

• Depuis la page d'accueil ou pages compteur, appuyez sur OK du navigateur pour afficher la fenêtre des menus.
• Sélectionnez le menu temp/météo puis validez parOK.

Météo (visible si accessoire branché sur le système)

• Depuis la page d'accueil ou pages compteurs, appuyez sur OK.
• Sélectionnez temp/météo, validez avec la touche OK.
• A l'aide des touches gauche / droite du navigateur, sélectionnez les informations de la météo ou de la température extérieure (période journalière).

Paramétrage

Période de référence pour la page d'accueil

Pour chaque compteur, 3 périodes sont proposées :

• jour
• mois
• année

- Depuis la page d'accueil ou pages compteurs, appuyez sur OK.

- Sélectionnez paramètres, validez par OK, affichage, validez avec OK puis période de référence et validez avec OK.

- Sélectionnez la période souhaitée.

- Validez avec la toucheOK.

Contraste

Vous pouvez modifier le contraste de l'écran :

• Depuis la page d'accueil ou pages compteurs,, appuyez sur OK.
• Sélectionnez paramètres, validez avec la touche OK, affichage, validez avec la touche OK puis contraste et validez avec la touche OK.
• Pour régler le contraste, appuyer sur la touché haut / bas du navigateur.
• Validez avec OK.

Intensité du rétroéclairage

L'intensité du rétroéclairage peut être ajustée.

• Depuis la page d'accueil ou pages compteurs, appuyez sur OK.
• Sélectionnez paramètres, validez par OK, affichage, validez par OK, rétroéclairage, validez par OK, intensité puis validez par OK.
• Sélectionnez la valeur souhaitée.
• Validez avec la toucheOK.

Allumage du rétroéclairage

Le rétroéclairage peut être :

• automatique (via le détecteur d'approche),
• manuel (via 1 appui sur 1 touche)
  -oudésactivé(Off).

Si vous souhaitez modifier le statut du rétroéclairage qui est par défaut en mode automatique :

• Depuis la page d'accueil ou pages compteurs, appuyez sur OK.
• Sélectionnez paramètres, validez avec OK, affichage, validez avec OK, rétroéclairage, validez avec OK puis allumage et validez avec OK.
• Sélectionnez le mode de fonctionnement souhaité.
• Validez avec la toucheOK.

Modification du tarif du kWh électricité

A chaque changement de tarif opéré par votre fournisseur d'énergie, vous pouvez mettre ce tarif à jour.

• Depuis la page d'accueil ou pages compteurs, appuyez sur OK.
• Sélectionnez paramètres, validez avec la toucheOK, tarif du kWh et validez avec la touche OK.
• Modifiez la valeur € à l'aide des touches haut / bas.
• Passez au champ suivant (centimes) à l'aide des touches gauche /droite.
• Validez avec la touche OK.

Tarif autres énergies

Cette vue permet de visualiser les tarifs des autres énergies.

• Depuis la page d'accueil ou pages compteurs, appuyez sur OK.
• Sélectionnez paramètres, validez avec la touche OK, tarif autres énergies et validez avec la touche OK.
• Sélectionnez à l'aide des touches haut / bas le mode d'énergie souhaité (gaz, chauffage, ECS ou eau froide) .
• Validez avec la touche OK.

Dates chauffage/refroidissement

Dans le cas où votre installation est équipée d'une pompe à chaleur (PAC) réversible, ou que l'indicateur de consommation mesure sur un même transformateur d'intensité le chauffage et le refroidissement, il est nécessaire de paramétrer les dates prévisionnelles de début de fonctionnement du chauffage et de début de fonctionnement du refroidissement pour un affichage de vos consommations de chauffage et refroidissement.

Idéalement, il est préférable de paramétrer ces dates chaque année en fonction des dates effectives de mise en route de chauffage et du refroidissement. Dans le cas contraire, vos consommations seront estimatives mais représentatives.

• Depuis la page d'accueil, appuyez surOK.
• Sélectionnez paramètres, validez parOK, dates chauff./refroid. puis validez par OK.
• Modifiez le champ en surbrillance (jour puis mois) à l'aide des touches haut / bas.
• Passez au champ suivant à l'aide des touches gauche / droite.
• Validez avec la toucheOK. (L'appui sur la touche OK fait passer au champ suivant, il faut valider les quatre valeurs pour valider la totalité de la fenêtre)

Clé de répartition ECS

Le paramètre permet d'ajuster le pourcentage de ventilation des consommations d'ECS par rapport à celles mesurées par le transformateur d'intensité (cas d'une pompe à chaleur) ou par le compteur de gaz du logement (cas d'une chaudière individuelle au gaz).

• Depuis paramètres, sélectionnezclé de répartition ECS puis validez avec OK.
• Appuyez sur la touche directionnelle haut / bas du navigateur pour choisir la valeur de pourcentage, puis sur la touche droite du navigateur pour aller au champ suivant (printemps, été, automne, hiver).
• Validez la valeur avec la touche OK. (L'appui sur la touche OK fait passer au champ suivant, il faut valider les quatre valeurs pour valider la totalité de la fenêtre)

Etalonnage de la température ambiante

Pour ajuster la valeur mesurée par le boitier d'ambiance si vous mesurez une température ambiante différente de celui-ci.

• Depuis la page d'accueil ou pages compteurs, appuyez sur OK.
• Sélectionnez paramètres, validez avec la touche OK, étalonnage T° amb. et validez avec la touche OK.
• Modifiez la température dans une limite de +/-3 °C à l'aide des touches haut / bas.
• Validez avec la touche OK.

Relevé des compteurs

Lors d'un déménagement, vous pouvez avoir accès aux informations du compteur électrique pour le communiquer à votre fournisseur d'énergie.

• Depuis la page d'accueil ou pages compteurs, appuyer sur OK.
• Sélectionnez paramètres, validez avec la toucheOK, relevé des compteurs et validez avec la touche OK.
• A l'aide des touches gauche /droite du navigateur, sélectionnez les informations relevé des compteurs (élec) ou relevé des compteurs (autre).
  • Relevez les informations.

Que faire si... ?

Le voyant télé-information du boitier modulaire clignote

- La panne peut provenir de la liaison entre votre boitier modulaire et le compteur d'abonné. Appelez votre électricien pour un diagnostic complet avant de contacter votre fournisseur d'énergie.

Le voyant télé-information du boitier modulaire est éteint

- L'indicateur de consommation n'est plus alimenté, vérifiez le disjoncteur et remettre sous tension ou appelez votre électricien.

L'afficheur du boitier d'ambiance est éteint

- La panne peut provenir d'un défaut d'alimentation. Vérifiez le disjoncteur et remettez sous tension ou appelez votre électricien.

L'écran affiche - - à la place d'une valeur

- Pour disposer d'une valeur, il est nécessaire d'attendre qu'une période complète soit passée. Par exemple, la valeur de consommation annuelle ne sera renseignée qu'à partir de l'année suivante.

En cas de changement de compteur d'abonné

- Après un changement de compteur d'abonné, il est nécessaire de remettre les compteurs à 0 sinon le compteur autres sera faux. Pour cela, reportez vous au chapitre déménagement.

Hager Controls S.A.S.

33 rue Saint-Nicolas, B.P. 10140 - 67703 SAVERNE CEDEX
