Caractéristiques techniques	Thermostat électronique programmable, compatible avec systèmes de chauffage électrique et à eau chaude.
Plage de température	5°C à 30°C.
Alimentation	230V AC.
Dimensions	85 x 85 x 30 mm.
Utilisation	Idéal pour réguler la température dans les habitations, bureaux et locaux commerciaux.
Installation	Montage en saillie ou encastré, nécessite un raccordement électrique.
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer le boîtier.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges.
Garantie	2 ans.
Informations générales	Produit de la marque HAGER, réputée pour la qualité de ses équipements électriques.

FOIRE AUX QUESTIONS - EK481 HAGER

Comment réinitialiser mon thermostat HAGER EK481 ?

Pour réinitialiser votre thermostat HAGER EK481, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon thermostat ne s'allume-t-il pas ?

Vérifiez que le thermostat est correctement alimenté. Assurez-vous que le disjoncteur est en position ON et que les piles (si applicable) sont en bon état.

Comment régler la température sur le thermostat HAGER EK481 ?

Pour régler la température, utilisez les boutons '+' et '-' sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

Le thermostat affiche une erreur, que faire ?

Si votre thermostat affiche un code d'erreur, consultez le manuel d'utilisation pour le code spécifique. Généralement, il est conseillé de réinitialiser l'appareil ou de vérifier les connexions.

Mon thermostat HAGER EK481 ne communique pas avec le système de chauffage, que faire ?

Vérifiez que le thermostat est correctement connecté à votre système de chauffage. Vous pouvez également essayer de réinitialiser le thermostat et de le reprogrammer.

Comment changer les paramètres de programmation sur le thermostat ?

Pour changer les paramètres de programmation, accédez au menu de programmation en appuyant sur le bouton 'Menu'. Suivez les instructions à l'écran pour ajuster les horaires et les températures.

Mon thermostat HAGER EK481 est trop sensible, que faire ?

Si votre thermostat réagit de manière excessive aux changements de température, essayez de le placer à un autre endroit, loin des courants d'air ou des sources de chaleur directe.

Comment vérifier la connexion Wi-Fi de mon thermostat HAGER EK481 ?

Pour vérifier la connexion Wi-Fi, accédez au menu des paramètres et sélectionnez l'option 'Wi-Fi'. Assurez-vous que votre réseau est sélectionné et que le mot de passe est correct.

Où puis-je trouver le manuel d'utilisation pour le HAGER EK481 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de HAGER dans la section 'Support' ou 'Téléchargements'.

Comment changer les piles du thermostat HAGER EK481 ?

Pour changer les piles, retirez le couvercle arrière du thermostat et remplacez les piles usées par des piles neuves de type AA. Assurez-vous de respecter la polarité.

Mon thermostat HAGER EK481 ne répond plus, que faire ?

Essayez de le réinitialiser en suivant les instructions de réinitialisation. Si le problème persiste, il se peut qu'un défaut matériel soit en cause, contactez le service client de HAGER.

MODE D'EMPLOI EK481 HAGER

Guide de l’installateur ........................... 2 Guide de l’utilisateur ........................... 40 6LE004112A1Guide de l’installateur Présentation du système .................................................... 4 Présentation des produits Boîtier modulaire 1 zone EK481 .............................................. 6 Boîtier modulaire 2 zones EK482 ........................................... 6 Boîtier modulaire 3 zones EK483 ............................................ 7 Boîtier d’ambiance .................................................................. 8 Transformateur d’intensité ....................................................... 9 Installation Boîtier d’ambiance ................................................................ 10 Mise en place du kit couleur WK320D, WK320C ....................... ou WK320T .......................................................................... 10 Schémas de raccordement Raccordement du boîtier d’ambiance ................................... 11 Raccordement des boîtiers modulaires ................................. 11 6LE004112A2Raccordement des transformateurs d’intensité .......................... en monophasé ..................................................................... 13 Raccordement des transformateurs d’intensité .......................... en triphasé ........................................................................... 14 Paramétrages nécessaires à la mise en route Réglage initial de la date et de l’heure ................................... 15 Réglage de la date et de l’heure via le menu Paramètres ...... 15 Accès aux paramètres installateur ......................................... 16 Aectation des zones .......................................................... 16 Optimisation de la mise en marche du chauage .................. 17 Valeur du mode économie .................................................... 18 Eacement tarifaire de la voie AT .......................................... 18 Mode en abaissement (voies de chauage) .......................... 19 Abaissement tarifaire de la voie ECS ..................................... 21 Achage des € ..................................................................... 22 Aectation des voies de comptage ....................................... 22 Aectation des usages Prises et Autres ................................ 23 Suppression de données ...................................................... 24 Cas d’installation possibles ................................................... 25 Clé de répartition ECS .......................................................... 28 Dates de chauage et refroidissement .................................. 29 Liens radio (appairage d’accessoires radio) .......................... 30 Configuration radio avec le détecteur d’ouverture ...................... radio TRC301B ..................................................................... 30 Eacement de tous les liens ................................................. 31 Retour aux paramètres usine ................................................ 31 Information ........................................................................... 32 Les programmes ................................................................. 33 Aectation des programmes P1, P2 et P3 ........................... 34 Aectation d’1 programme à 1 groupe de Zones .................. 35 Configuration du programme personnalisable P4 ................. 35 Eacement d’un pas de programme confort ......................... 36 Que faire si… ? ................................................................... 37 Caractéristiques techniques Boîtier d’ambiance ................................................................ 38 Boîtier modulaire ................................................................... 39 Le produit répond aux normes suivantes .............................. 39 6LE004112A3Présentation du système EK483 boîtier modulaire 3 zones EK482 boîtier modulaire 2 zones EK481 boîtier modulaire 1 zone

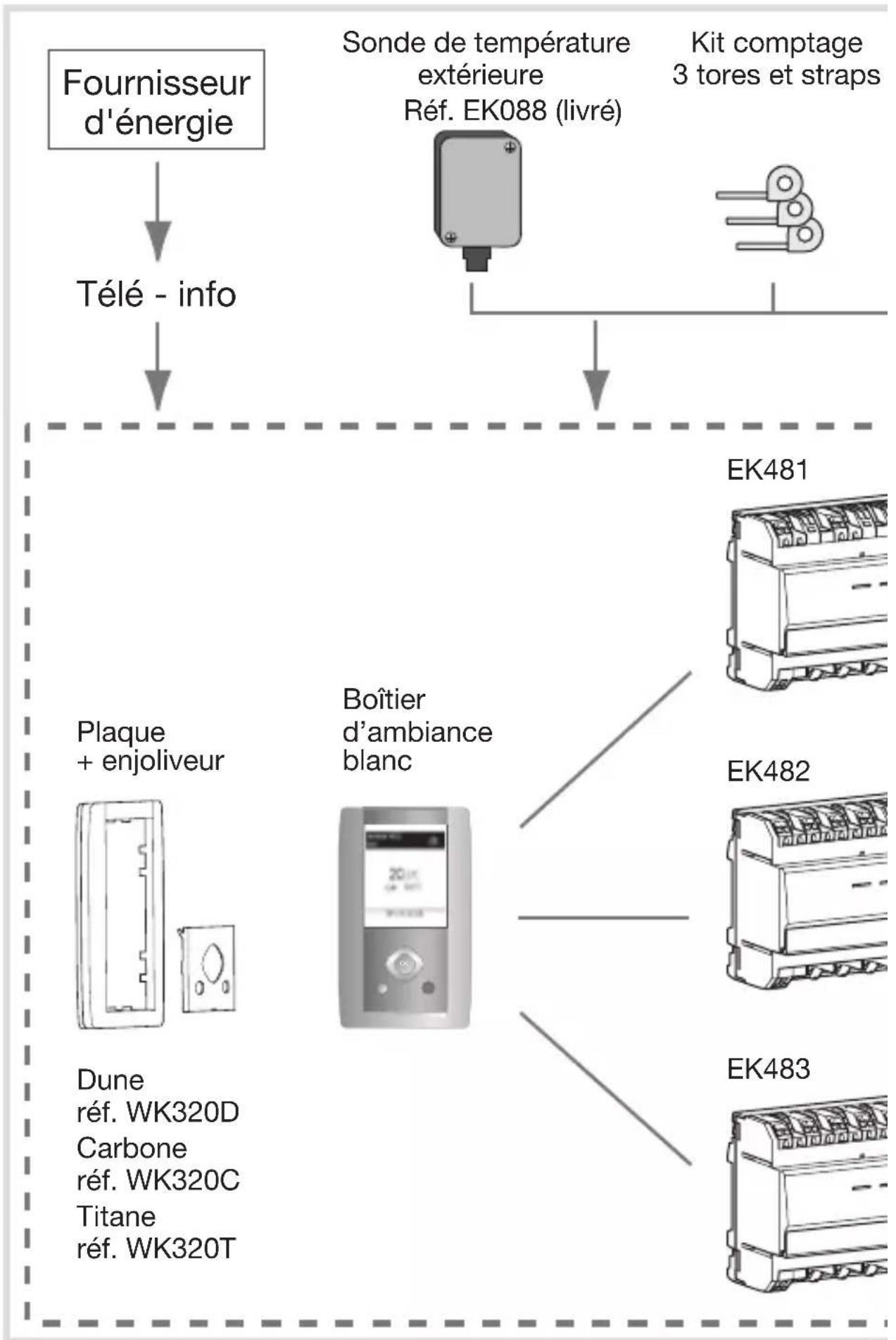

Boîtier d’ambiance blanc Plaque + enjoliveur Dune réf. WK320D Carbone réf. WK320C Titane réf. WK320T Réf. EK088 (livré) Kit comptage 3 tores et straps Sonde de température extérieure Télé - info AI1_WKT660B_T1_111.eps Eacement tarifaire Fournisseur d'énergie Réf. EK026

6LE004112A4EK483 boîtier modulaire 3 zones EK482 boîtier modulaire 2 zones EK481 boîtier modulaire 1 zone

Boîtier d’ambiance blanc Plaque + enjoliveur Dune réf. WK320D Carbone réf. WK320C Titane réf. WK320T Réf. EK088 (livré) Kit comptage 3 tores et straps Sonde de température extérieure Télé - info AI1_WKT660B_T1_111.eps Eacement tarifaire Fournisseur d'énergie Réf. EK026

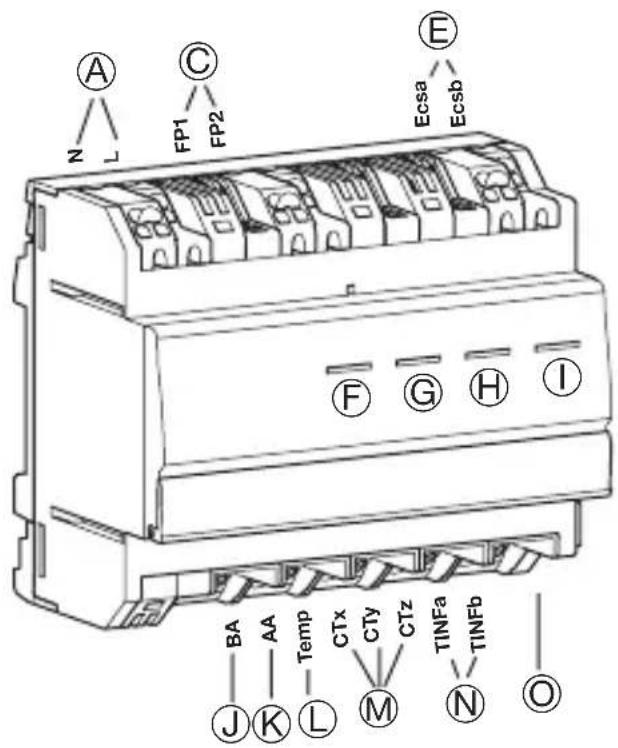

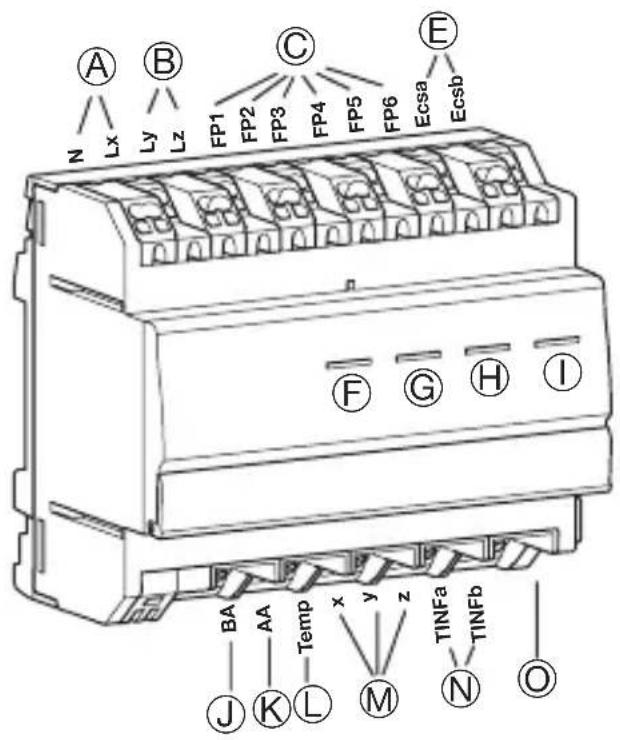

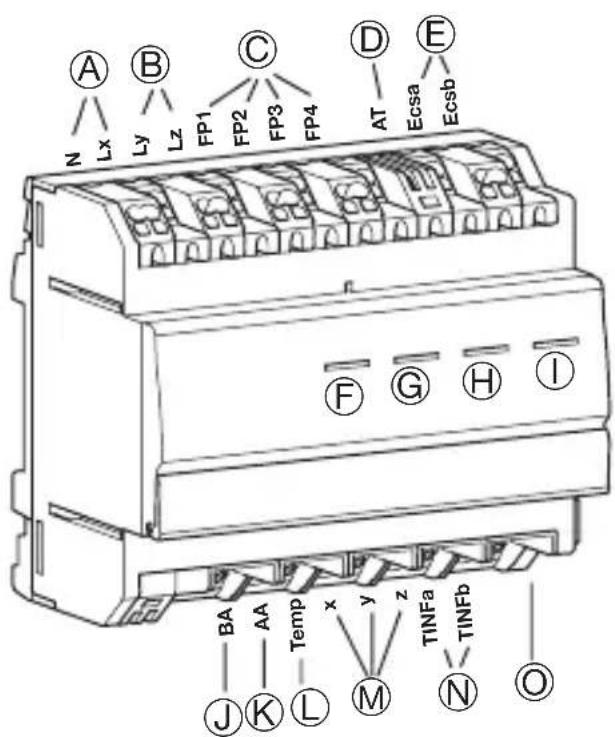

6LE004112A5Présentation des produits Boîtier modulaire 1 zone EK481 Boîtier modulaire 2 zones EK482 AI1_WK321B_T1_112.eps 100% 35%

Alimentation du produit.

Bornes de raccordement des phases de référence pour les voies de comptage 2 (y) et 3 (z).

Sorties fil pilote 6 ordres. (2 voies de délestage par zone de programmation).

Sortie AT : (eacement tarifaire).

Sortie ECS : (eau chaude sanitaire).

Voyant télé-information.

Voyant de délestage.

Entrée BA : boîtier d’ambiance.

Entrée AA : antenne active.

Entrée sonde température extérieure.

Entrées de comptage par tores d’intensité.

Entrée Tinf : télé-information.

Entrée télécommande téléphonique. Avertissement

• Appareil à installer uniquement par un installateur électricien.

• Toute intervention doit se faire hors tension. AI1_WK32x_T1_113b.eps 100% 35%

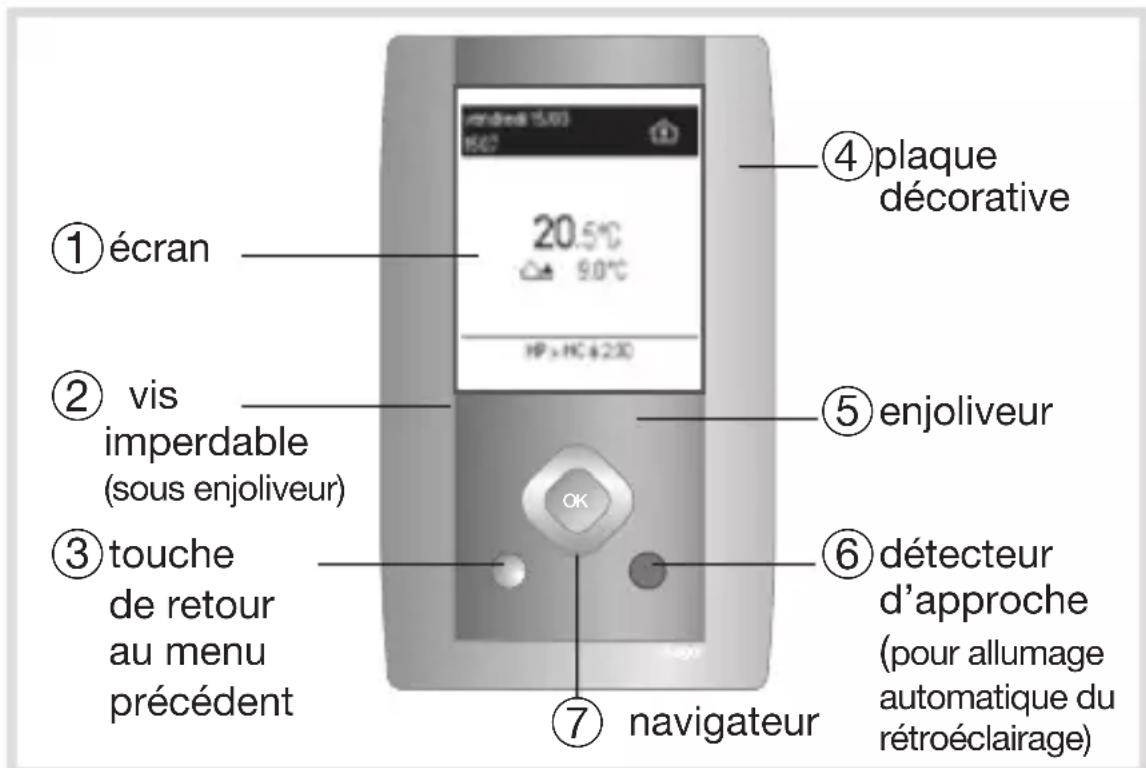

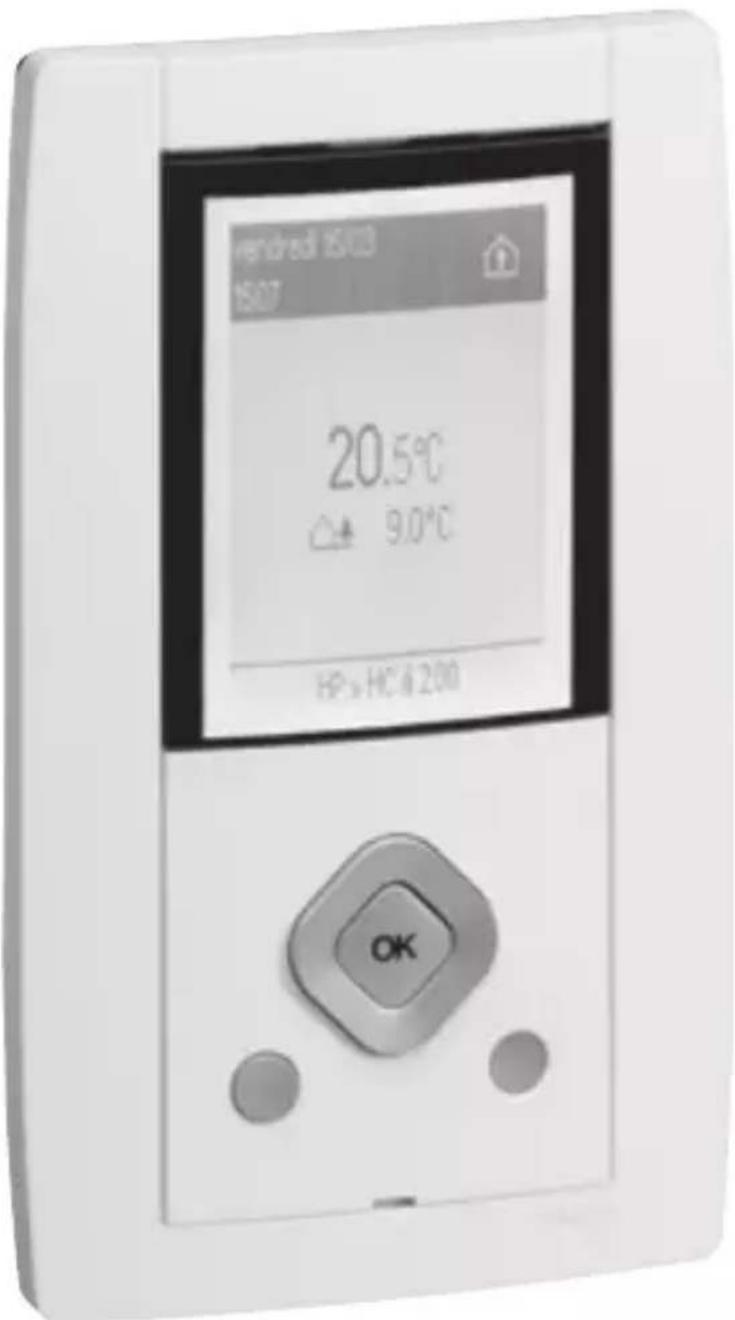

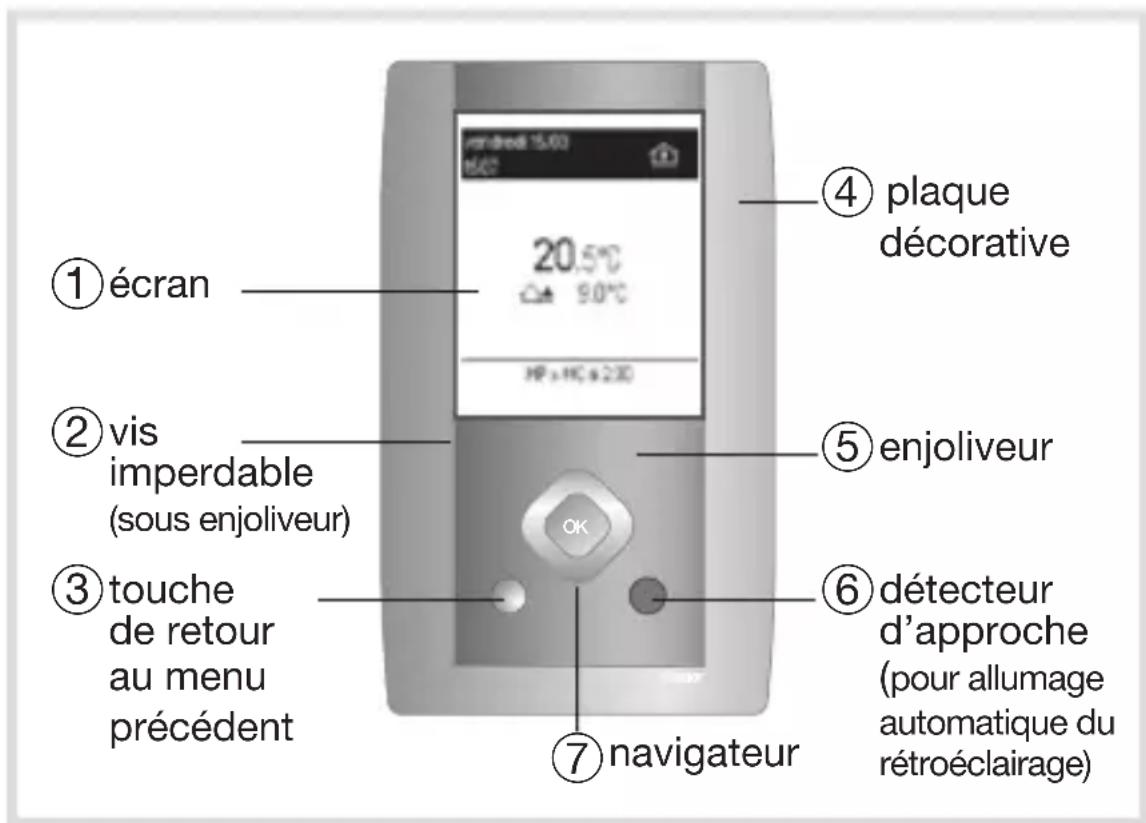

FP1 FP3 FP4 FP2 FP5 FP6 Ecsa Ecsb 6LE004112A7Boîtier d’ambiance Il permet de programmer des plages horaires pour chaque zone de chauage, de visualiser, de déroger l’état courant et de programmer des vacances. Il permet aussi de visualiser conformément à la réglementation thermique 2012 (RT2012) les consommations d’énergie électrique pour les usages suivants : Par ailleurs, il permet de disposer en ambiance de l’heure, de la date, de la température ambiante, de la température extérieure (si une sonde est raccordée au boîtier modulaire), et du tarif électrique en cours et à venir avec l’heure de basculement.

touche de retour au menu précédent 4 plaque décorative

détecteur d’approche (pour allumage automatique du rétroéclairage) 7 navigateur - Total - Chauage - Refroidissement - Eau chaude sanitaire - Prises de courant - Autres (autres appareils électriques, éclairage, appareils de cuisson, ventilation,…)

AI1_WKT660B_T1_115.eps = déplace au champ suivant

AI1_WKT660B_T1_115.eps = déplace au champ précédent

AI1_WKT660B_T1_115.eps = ache le menu et valide la sélection 6LE004112A81 Entrée boîtier modulaire Transformateur d’intensité a Câble de raccordement 2x0.5mm² avec extrémités étamées, longueur 1m non polarisé

b Orifice pour primaire avec capacité de 12 câbles 2.5mm²

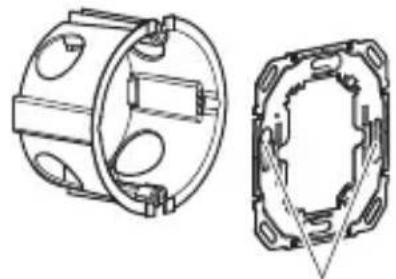

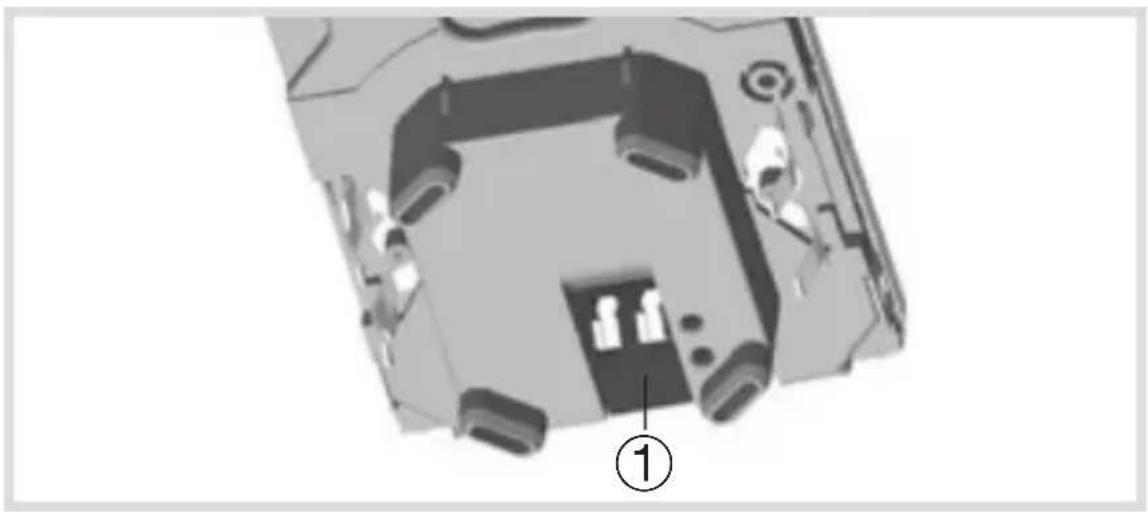

6LE004112A9Installation Boîtier d’ambiance Le boîtier d’ambiance du gestionnaire d’énergie doit être installé à environ 1,5 mètre du sol ou à la hauteur prescrite dans le cadre de l’accessibilité aux personnes handicapées. sur un mur intérieur, à l’abri des projections d’eau, du rayonnement solaire direct et de toute perturbation thermique telle que lampe d’éclairage, téléviseur, tuyau de chauage, courant d’air, cheminée, etc. entraxe 60 mm Boîte d'encastrement AI1_WKT660B_T1_116.eps

• Vissez la plaque métallique sur la boîte d’encastrement.

• Clipsez le boîtier d’ambiance sur la plaque métallique.

• Vissez la vis «imperdable» et clipsez l’enjoliveur. Mise en place du kit couleur WK320D, WK320C ou WK320T AI1_WKT660B_T1_117.eps

• Enlevez l’enjoliveur, dévissez la vis.

• Dissociez le mécanisme de la plaque décorative.

• Séparez la réhausse chromée de la plaque décorative.

• Mettez en place la nouvelle plaque décorative et replacez le mécanisme, la vis «imperdable» et le nouvel enjoliveur. 6LE004112A10Schémas de raccordement Raccordement du boîtier d’ambiance Les bornes de raccordement du boîtier d’ambiance sont des borniers SanVis à connexion rapide sans outil. Pour retirer un câble, utiliser un outil en pressant sur le levier gris clair. Le boîtier d’ambiance est raccordé au boîtier modulaire par un bus 2x1.5mm² non polarisé. Raccordement des boîtiers modulaires Toutes les bornes du boîtier modulaire sont à connexion rapide sans outil (SanVis). Le boîtier modulaire nécessite une alimentation électrique : bornes N et Lx. La borne Lx est la borne de référence pour le comptage de l’entrée chauage/refroidissement x. Les bornes Ly et Lz sont des bornes de référence pour le comptage des entrées y et z. Les bornes BA reçoivent le bus depuis le boîtier d’ambiance. Ce bus est non polarisé. Les bornes Tinf reçoivent le bus de la télé-information client (TIC) du compteur d’abonné. Le raccordement est nécessaire pour la visualisation des consommations de l’usage Autres. Les consommations sont calculées à partir de la valeur envoyée par la TIC en soustrayant les valeurs mesurées par les entrées x, y et z. Les entrées de comptage x, y, z reçoivent les transformateurs d’intensité. Il est prévu de pouvoir raccorder un seul transformateur d’intensité par entrée. Le raccordement est non polarisé. La borne Temp reçoit la sonde extérieure EK088 (option). Les bornes FP sont les bornes fils pilote pour la commande de thermostat ou d’émetteurs de chaleur avec entrée fil pilote. Les bornes ECS sont les bornes de commande du contacteur J/N du ballon d’eau chaude sanitaire. Les bornes AT sont les bornes de commande d’un circuit électrique en fonction du tarif (uniquement sur EK482). Les bornes AA reçoivent l’antenne active pour réception d’ordres radio provenant de contacteurs d’ouverture de fenêtre. La borne reçoit la commande téléphonique 61124/TH020A. 6LE004112A11G Toujours câbler une phase sur l’entrée Lx. Cette entrée est utilisée pour alimenter le boîtier modulaire. Exemple : raccordement en monophasé ou triphasé sans comptage. AI1_WKT314_T1_380.eps Sondede T° extérieure WK314

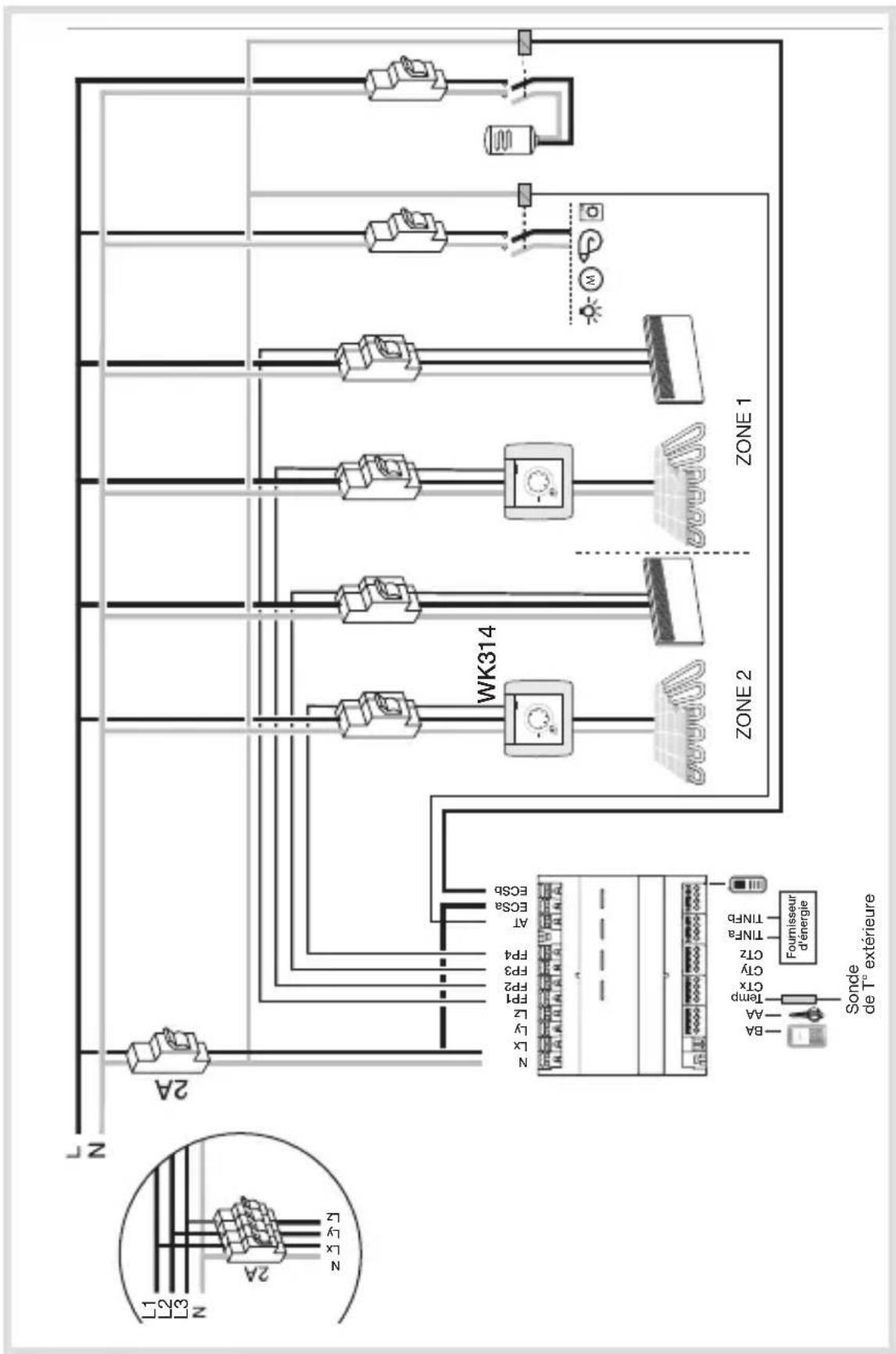

OFF Auto Fournisseur d'énergie ZONE 2 ZONE 1 6LE004112A12Raccordement des transformateurs d’intensité en monophasé Chaque transformateur d’intensité peut compter une puissance jusqu’à 90 A. Pour compter les consommations de plusieurs usages, il est possible de passer plusieurs câbles dans un transformateur jusque 12 câbles 2.5mm². Les entrées de comptage sont prédéfinies : - Voie x pour le chauage et le refroidissement - Voie y pour l’eau chaude sanitaire - Voie z pour les prises de courant Toutefois, elles peuvent être redistribuées librement en veillant à bien paramétrer le nom des voies dans le paragraphe paramètres installateur/aectation des voies afin d’assurer un achage correct. Exemples : 1 à 3 voies de comptage. zx y zx y N L NLxLyLz N L

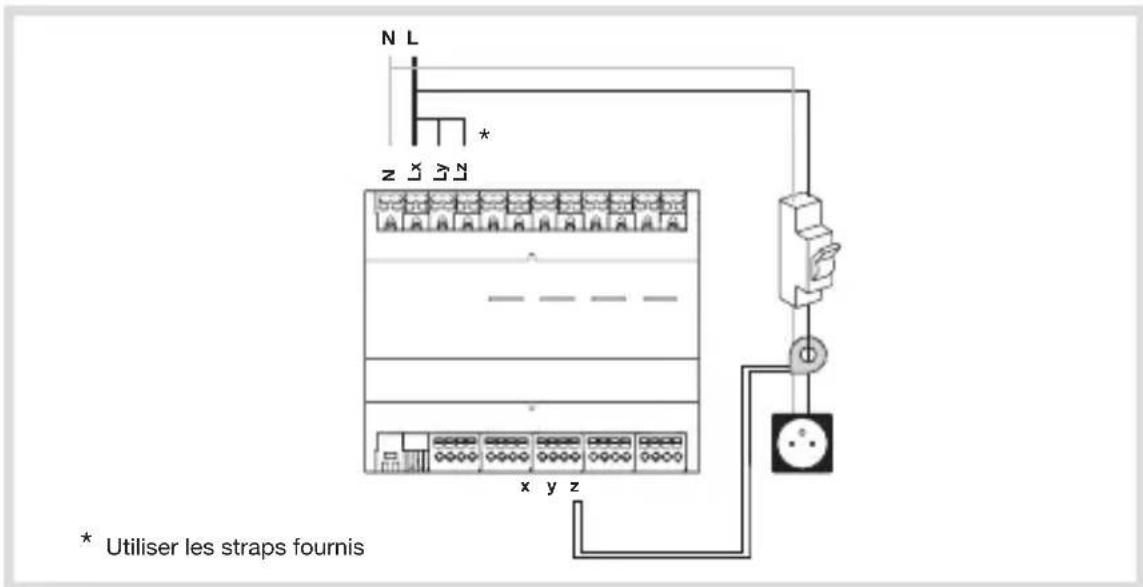

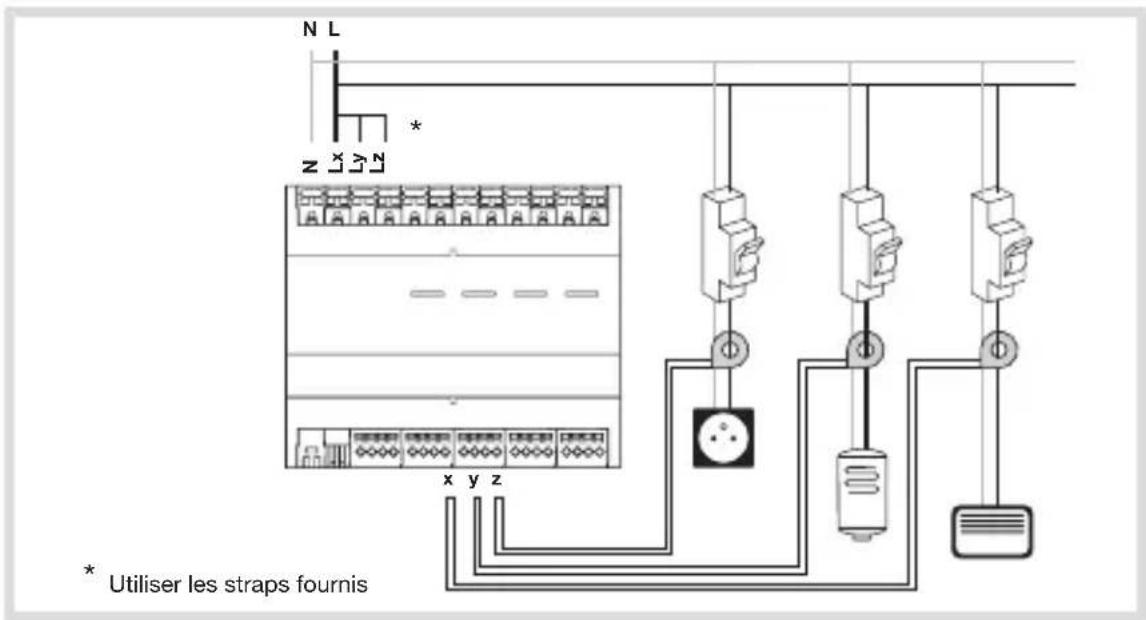

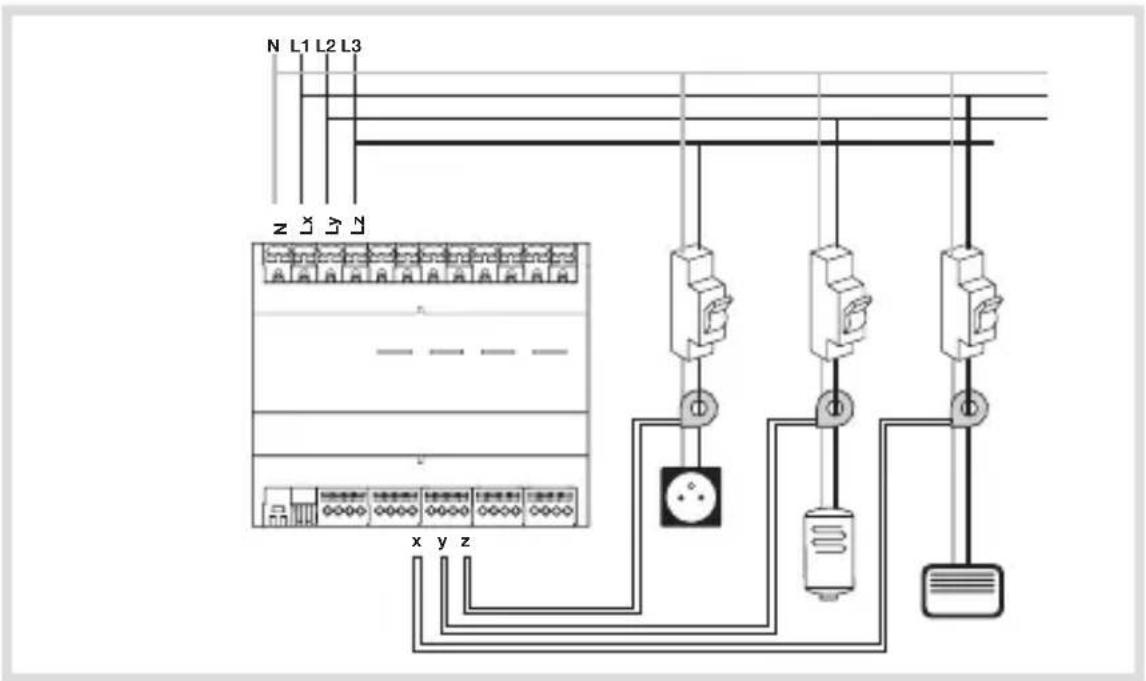

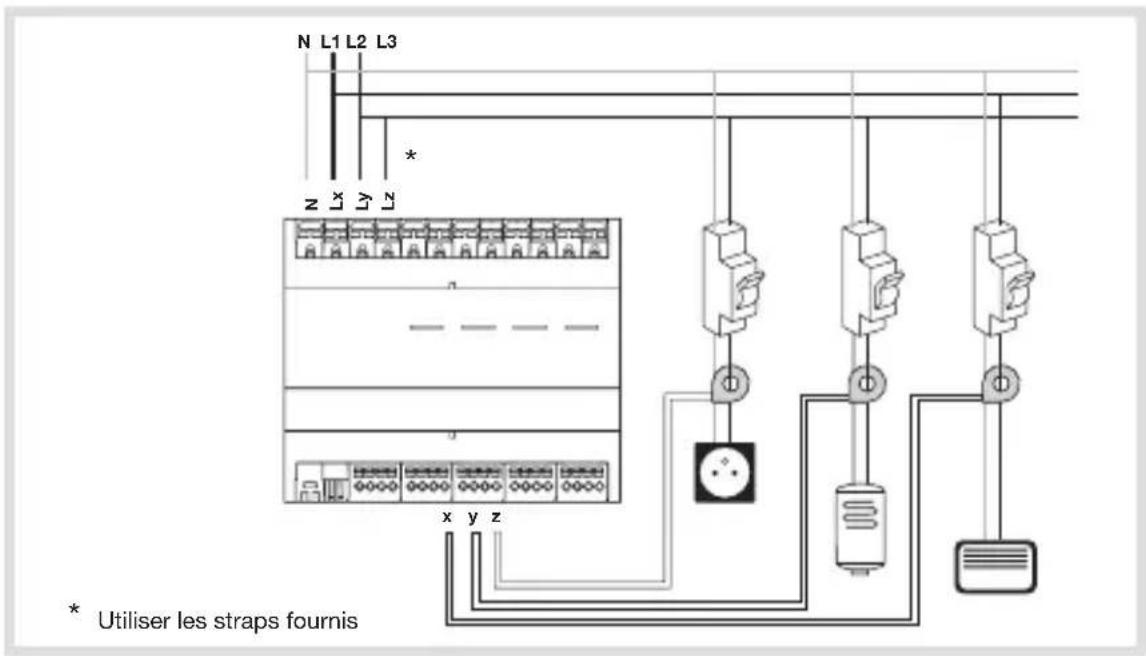

Utiliser les straps fournis 6LE004112A13Raccordement des transformateurs d’intensité en triphasé Exemple : 3 voies de comptage sur 2 phases. Exemple : 3 voies de comptage sur 3 phases.

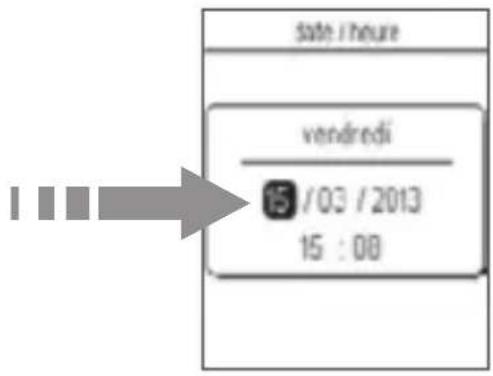

6LE004112A14Paramétrages nécessaires à la mise en route Régla ge initial de la date et de l’heure Lors de la 1ère mise en service du produit, l’écran propose directement, sans aller dans les paramètres de réglages, d’ajuster la date et l’heure.

• Appuyez sur la touche directionnelle haut / bas du navigateur pour choisir le jour qui convient, puis sur la touche droite du navigateur pour aller au champ suivant (mois, année puis heure).

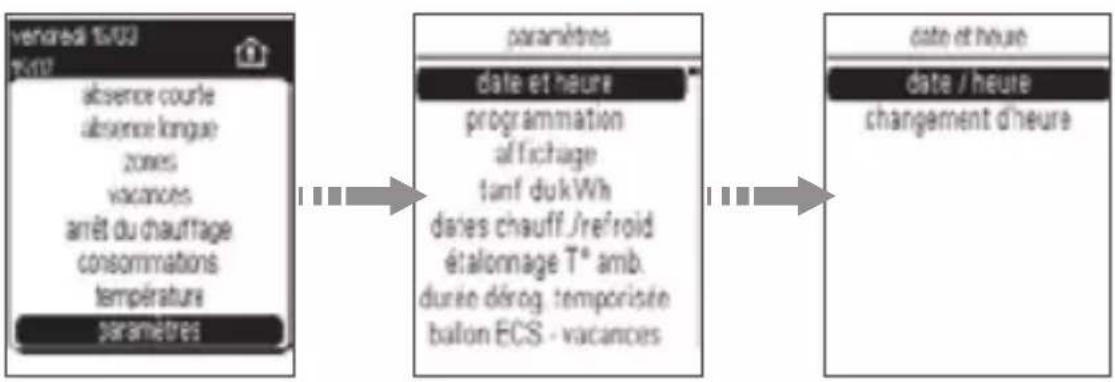

• Validez avec la touche OK. Réglage de la date et de l’heure via le menu Paramètres

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez paramètres, validez avec la touche OK puis date et heure, puis à nouveau date et heure et validez avec la touche OK.

• Modifiez la date et l’heure à l’aide des touches directionnelles du navigateur puis validez avec OK.

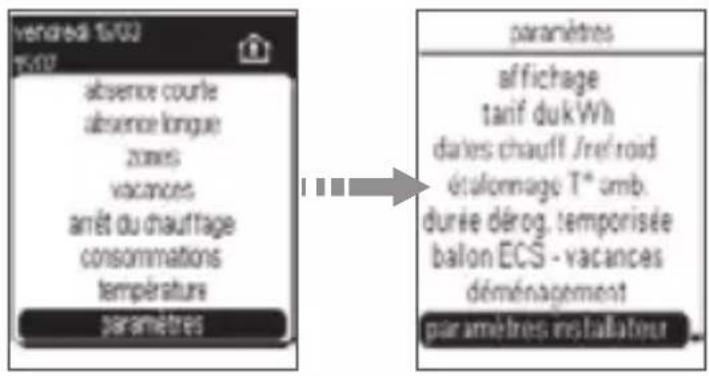

6LE004112A15Accès aux paramètres installateur

• Appuyer sur OK pour accèder au menu principal,

• Placez-vous sur paramètres et eectuer un appui long sur OK jusqu’à ce que vous voyez le menu paramètres s’acher puis sélectionner paramètres installateur.

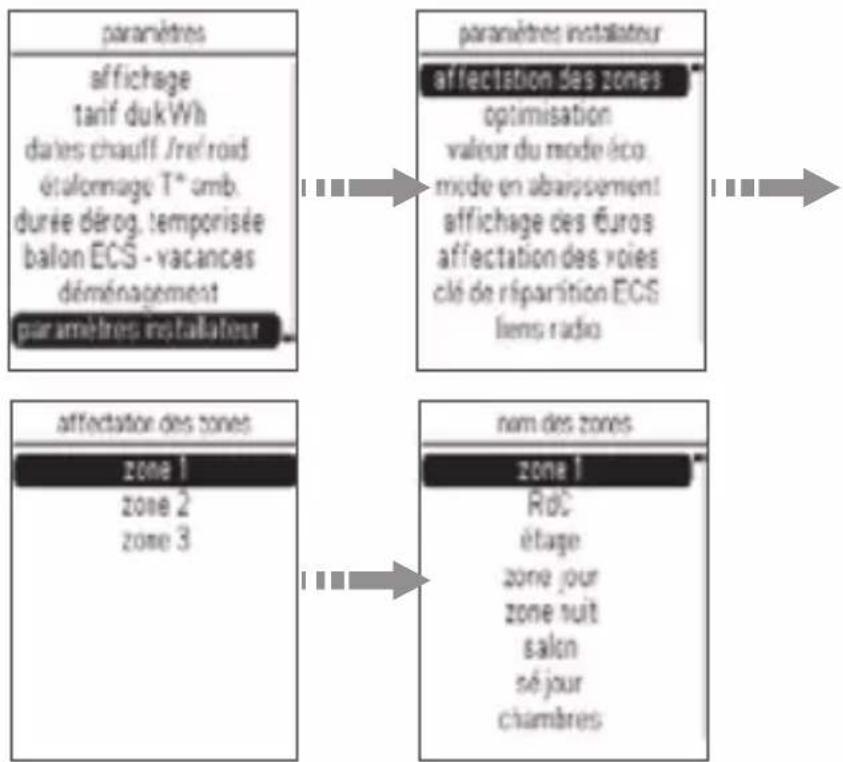

Aectation des zones Ce paramètre permet de définir le nom de la zone de chauage.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Depuis le menu paramètres installateur, sélectionnez aectation des zones et validez avec la touche OK.

• Sélectionnez la zone à personnaliser, validez avec la touche OK.

• Choisissez le nom qui convient.

• Validez avec la touche OK.

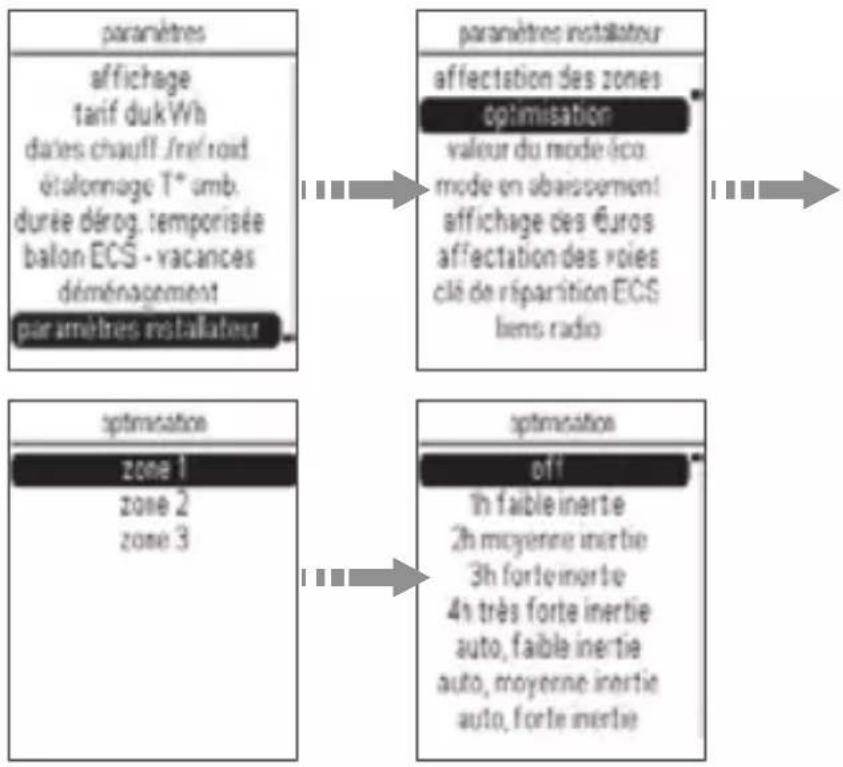

6LE004112A16Optimisation de la mise en marche du chauage Cette fonction permet d’optimiser la mise en marche du chauage par une durée fixe selon l’inertie de la pièce ou automatique selon l’inertie de la pièce et en fonction de la température extérieure.

Cette fonction n’est disponible que pour le programme P4, dans ce cas, la programmation ne doit pas inclure d’anticipation (l’heure de mise en route du chauage correspond à l’heure de température confort souhaitée). L’optimisation automatique ne fonctionne que si une sonde de température extérieure est raccordée au gestionnaire d’énergie.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Depuis le menu paramètres installateur, sélectionnez optimisation puis validez avec OK.

• Sélectionnez la zone souhaitée pour aecter ce paramètre, validez avec la touche OK puis l’inertie de votre moyen de chaue et validez avec la touche OK.

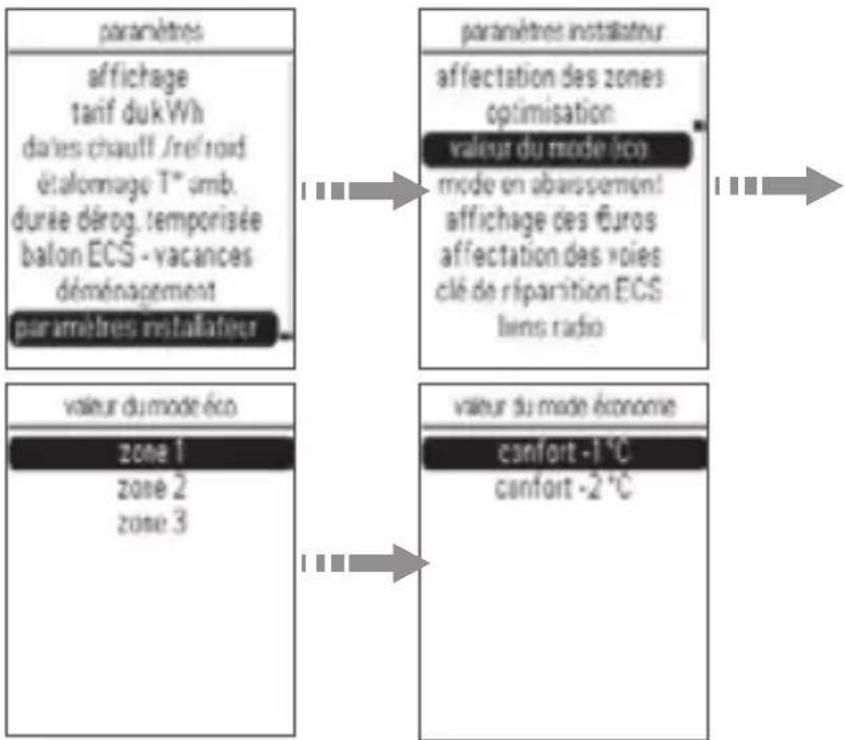

6LE004112A17Valeur du mode économie Par zone, le mode économie peut prendre la valeur Confort -1°C ou Confort -2°C.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Depuis le menu paramètres installateur, sélectionnez valeur du mode économie, validez avec OK.

• Sélectionnez zone, validez avec OK puis la valeur souhaitée et validez avec OK.

Eacement tarifaire de la voie AT (uniquement pour le boîtier modulaire 2 zones WK322B) Le gestionnaire d’énergie permet à travers la lecture de la télé-info d’asservir des circuits électriques au tarif appliqué par le fournisseur d’énergie.

• En tarif simple : pas d’eacement possible.

• En tarif double (HP/HC) : l’eacement est géré automatiquement. - La période HC équivaut à un ON. Le circuit électrique est alimenté. - La période HP équivaut à un OFF. Le circuit électrique n’est pas alimenté. On dit qu’il est eacé.

• En EJP : l’eacement est géré automatiquement. - Le tarif normal équivaut à un ON, le circuit électrique est alimenté. - Le tarif EJP (pointe mobile) équivaut à un OFF, le

6LE004112A18circuit électrique n’est pas alimenté. On dit qu’il est eacé.

• En tarif Tempo : l’eacement est géré par une grille tarifaire à paramétrer localement. Votre compteur électronique dispose des 8 programmes suivants : AI1_WKT660B_T1_123.eps Programme P0 Programme P1 Programme P2 Programme P3 Programme P4 Programme P5 Programme P6 Programme P7 Bleu BlancRouge HC HP HC HP HC HP Programme PA Programme PB Programme PC Bleu BlancRouge HC HP HC HP HC HP

période ou il y a eacement tarifaire Pendant ces périodes sensibles du tarif Tempo, le gestionnaire d’énergie commutera automatiquement la sortie AT.

• Pour paramétrer la grille tarifaire sur le produit, sélectionnez paramètres, faites 1 appui long sur OK jusqu’à ce que vous voyez le menu avec paramètres installateur.

• Sélectionnez paramètres installateur puis eacement tarifaire.

• Choisissez le programme souhaité par exemple P1 et validez avec OK. Mode en abaissement (voies de chauage) (uniquement pour les installations équipées d’un compteur électronique) Si vous êtes abonnés à l’option tarifaire Tempo, le coût de votre électricité varie selon les jours et les heures d’utilisation. Avec Tempo, vous bénéficiez de jours bleus, blancs et rouges ainsi que d’heures pleines et d’heures creuses. Votre Gestionnaire d’énergie vous ache en permanence la période tarifaire en cours et vous prévient 24 h à l’avance du changement de couleur de la période tarifaire. Vous avez la possibilité, sur votre compteur électronique EDF, de sélectionner les périodes du tarif Tempo pendant lesquelles le chauage doit être abaissé. 6LE004112A19Votre compteur électronique dispose des 8 programmes suivants : période ou il y a abaissement tarifaire Vous pouvez choisir le mode à appliquer pendant l’abaissement tarifaire :

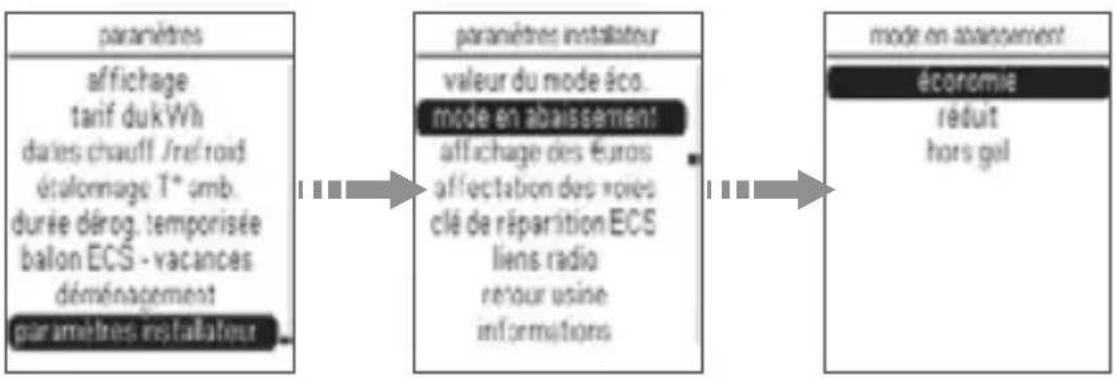

• Sélectionnez paramètres installateur, puis mode en abaissement puis économie, réduit ou hors-gel et validez avec OK.

6LE004112A20Abaissement tarifaire de la voie ECS Votre chaue-eau électrique est géré automatiquement par le gestionnaire d’énergie en fonction des tarifs EDF (uniquement pour les installations équipées d’un compteur électronique).

• Option de base : votre chaue-eau fonctionne en permanence.

• Avec l’option heures creuses/heures pleines : votre chaue- eau fonctionne uniquement en heures creuses.

• Avec l’option Tempo : votre chaue-eau fonctionne suivant 3 programmes au choix accessibles sur votre compteur EDF.

• Avec l’option EJP : votre chaue-eau fonctionne pendant les heures normales. Il est à l’arrêt pendant le tarif EJP (pointe mobile).

• ECS : Eau Chaude Sanitaire

• Le programme proposé par défaut par votre compteur EDF est le programme PA. AI1_WKT660B_T1_123.eps Programme P0 Programme P1 Programme P2 Programme P3 Programme P4 Programme P5 Programme P6 Programme P7 Bleu BlancRouge HC HP HC HP HC HP Programme PA Programme PB Programme PC Bleu BlancRouge HC HP HC HP HC HP

Le voyant eau-chaude sanitaire de votre boîtier technique s’allume lorsque le gestionnaire d’énergie autorise le fonctionnement du ballon d’eau chaude. 6LE004112A21Achage des € Ce paramètre permet de désactiver l’achage des consommations en €.

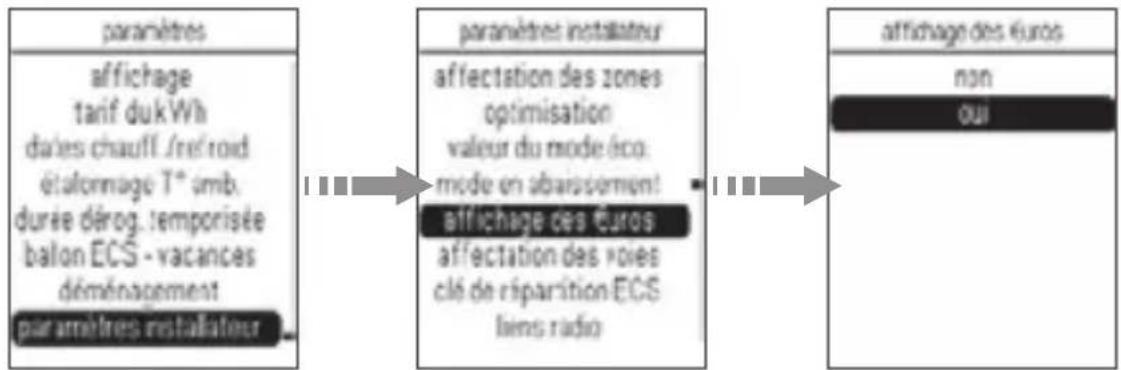

• Depuis paramètres installateur, sélectionnez achage des €uros puis validez avec la touche OK.

• Sélectionnez non pour supprimer l’achage des consommations en €.

• Validez avec la touche OK.

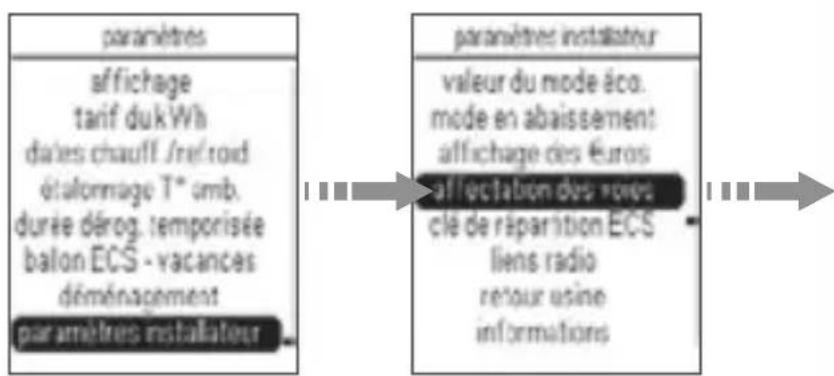

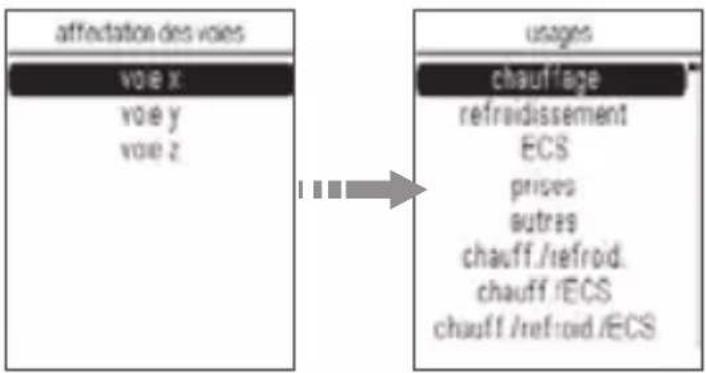

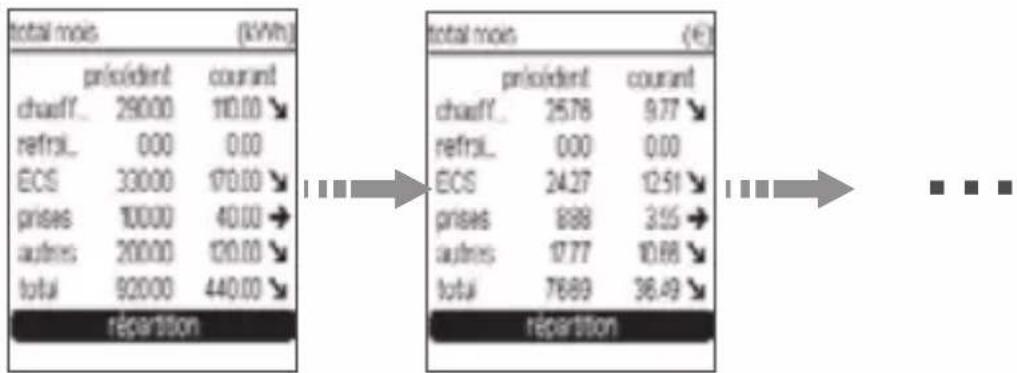

Aectation des voies de comptage Ce paramètre permet de définir l’usage par entrée de comptage en fonction du type d’installation. Le paramétrage a une influence sur l’achage des consommations.

• Depuis paramètres installateur, sélectionnez aectation des voies et validez avec OK.

• Sélectionnez la voie à paramétrer et validez par OK.

• Sélectionnez l’usage.

• Validez avec la touche OK. En choisissant non utilisé, la voie de comptage disparaît de l’achage en ambiance.

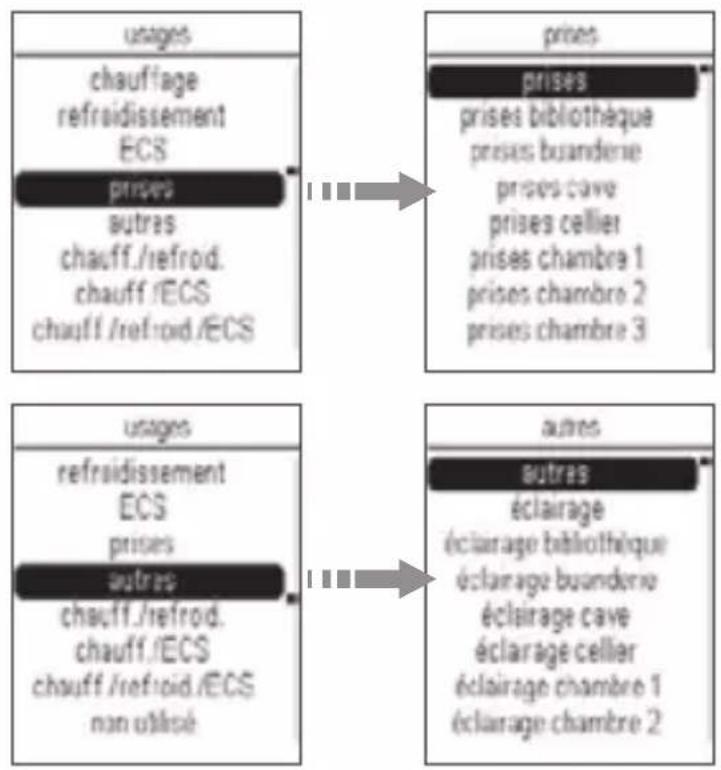

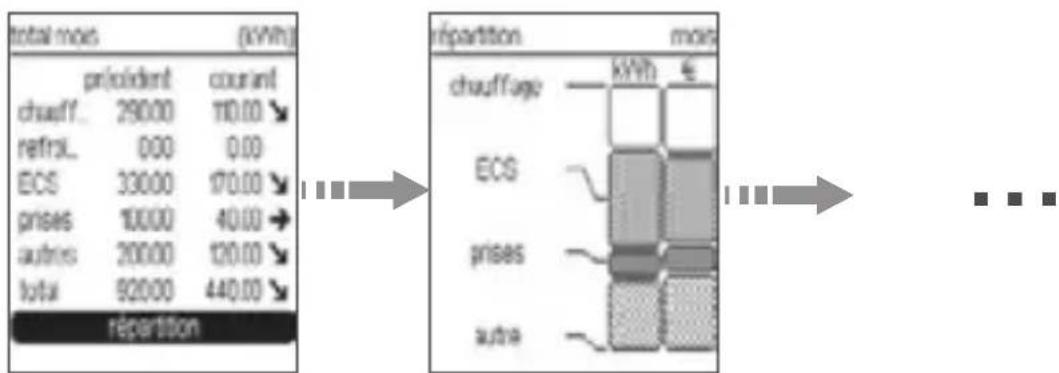

6LE004112A22➟ Aectation des usages Prises et Autres Pour les usages prises et autres, il est possible de définir un nom selon le circuit compté. Cette liste est utile lorsque plusieurs entrées comptage sont utilisées pour l’usage prises de courant ou autres.

• Depuis la page usages, sélectionnez prises ou autres et validez par OK.

• Sélectionnez le nom.

• Validez avec la touche OK.

6LE004112A23Suppression de données A chaque aectation, il est demandé si les données historisées doivent être eacées. En les conservant avec une réaectation des voies, les informations déjà enregistrées par le produit seront conservées.

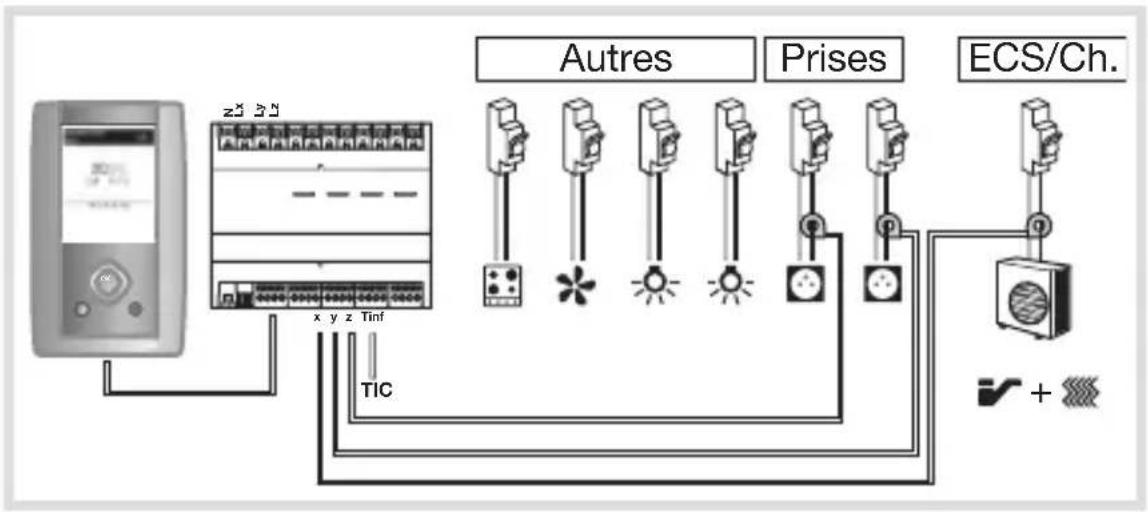

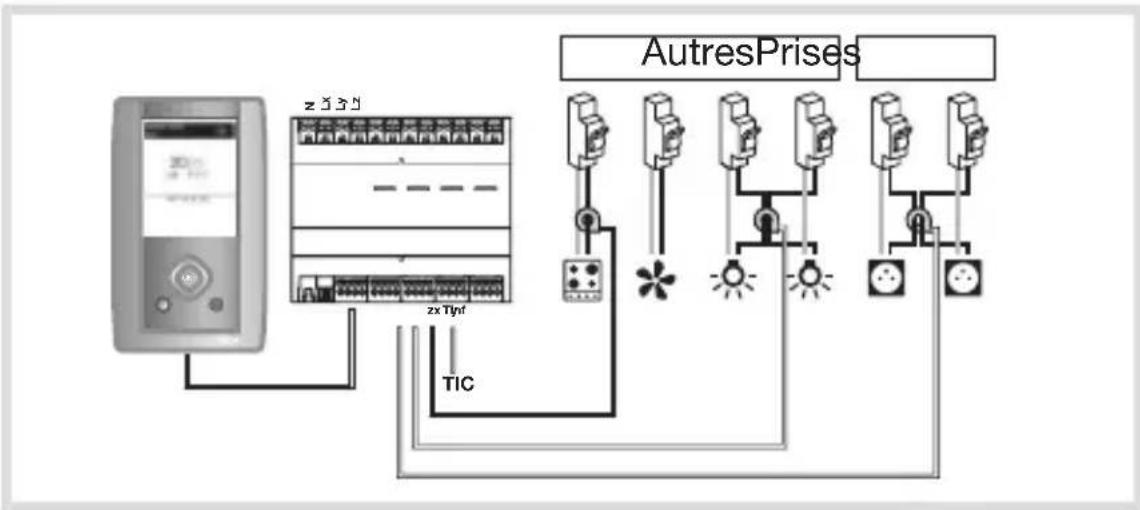

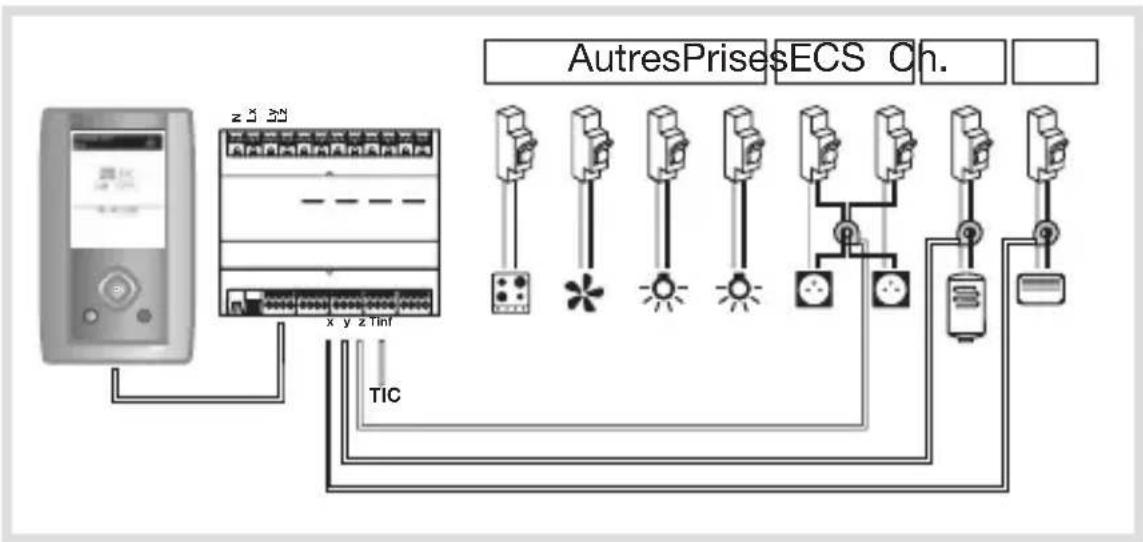

• A la première mise en service sélectionner non. 6LE004112A24Cas d’installation possibles *Les entrées y et z peuvent être aectées à l’usage Prises ou Autres pour éventuellement bénéficier de sous-comptages supplémentaires : - Valeurs possibles pour Prises : diérents circuits prises - Valeurs possibles pour Autres : diérents circuits d’éclairage, pompes ou VMC Type d’installation Entrée x Entrée y Entrée z Paramétrage complémentaire Chauffage électrique + Ballon ECS (configuration d’usine) Chauffage ECS Prises / PAC 2 en 1 (chauffage + ECS) Chauff./ ECS Non utilisé ou prises ou autres* Prises - Dates chauff./ refroid. (voir paramètres) PAC 3 en 1 (chauffage + refroidissement + ECS) Chauff./ refroid./ ECS Non utilisé ou prises ou autres* Prises - Dates chauff./ refroid. (voir paramètres) - Clé de répartition ECS (paramètres installateur) PAC réversible avec production ECS séparée Chauff./ refroid. ECS Prises - Dates chauff./ refroid. (voir paramètres) Production chauffage et ECS autre qu’électrique Non utilisé ou prises ou autres Non utilisé ou prises ou autres* Non utilisé ou prises ou autres*

6LE004112A25Exemple : chauage électrique et ECS électrique Paramétrage des voies Voie x : chauage Voie y : ECS Voie z : prises Achage disponible en ambiance Autres = TIC – (Chauage+ECS+Prises) Total Chauffage Refroidissement ECS Prises Autre Page d’accueil Oui Oui Non Oui Oui Oui Détail des voies Non Non Non Non Non Non

OKOK zx y zxyzx y Autres Prises ECS Ch. Autres Prises Autres Prises ECS/Ch. Tinf TIC Tinf TIC Tinf TIC

NLxLyLzNLxLyLz 6LE004112A26Exemple : PAC 2 en 1 (chauage + ECS) Paramétrage des voies Voie x : chauage/ECS Voie y : prises avec par exemple prises RdC comme libellé Voie z : prises avec par exemple prises Etage comme libellé Achage disponible en ambiance Autres = TIC – (Chauage+ECS+Prises) Total Chauffage Refroidissement ECS Prises Autre Page d’accueil Oui Oui Non Oui Oui Oui Détail des voies Non Non Non Non Prises RdC Prises Etage Non

6LE004112A27Exemple 3 : Production chauage et ECS autre qu’électrique

zx y zxy zx y Autres Prises ECS Ch. Autres Prises Autres Prises ECS/Ch. TinfTICTinfTIC Tinf TIC NLxLyLz

NLxLyLz Paramétrage des voies Voie x : Prises Voie y : Autres avec par exemple Eclairage comme libellé Voie z : Autres avec par exemple Cuisson comme libellé Achage disponible en ambiance Total Chauffage Refroidissement ECS Prises Autre Page d’accueil Oui Non Non Non Oui Oui Détail des voies Non Non Non Non Non Eclairage Cuisson Autres = TIC – (Chauage+ECS+Prises) Clé de répartition ECS Ce paramètre n’a d’influence qu’en ayant sélectionné la valeur chau./ECS ou chau./refroid./ECS au menu aectation des voies. Le paramètre permet d’ajuster le pourcentage de ventilation des consommations d’ECS par rapport à celles mesurées par le transformateur d’intensité.

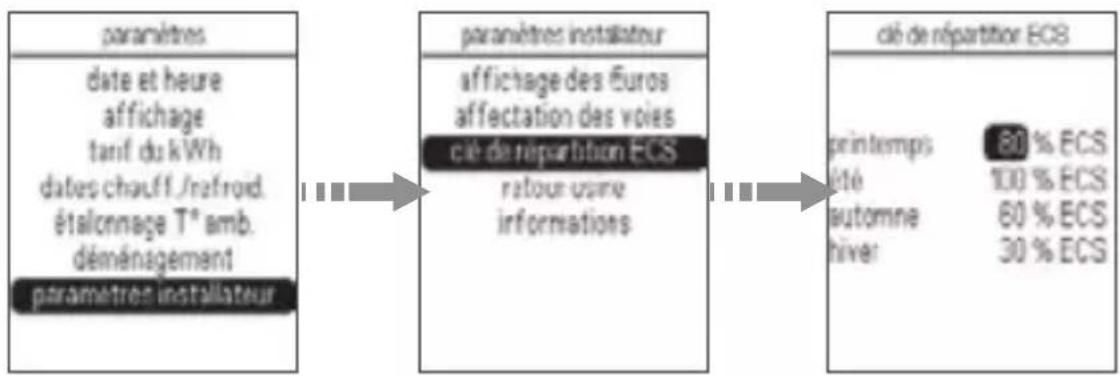

• Depuis paramètres installateur, sélectionnez clé de répartition ECS puis validez avec OK.

• Appuyez sur la touche directionnelle haut / bas du navigateur pour choisir la valeur de pourcentage, puis sur la touche droite du navigateur pour aller au champ suivant (été, automne, hiver).

• Validez avec la touche OK. 6LE004112A28➟

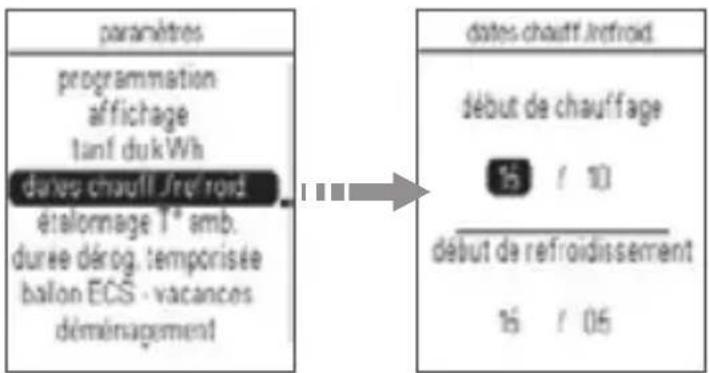

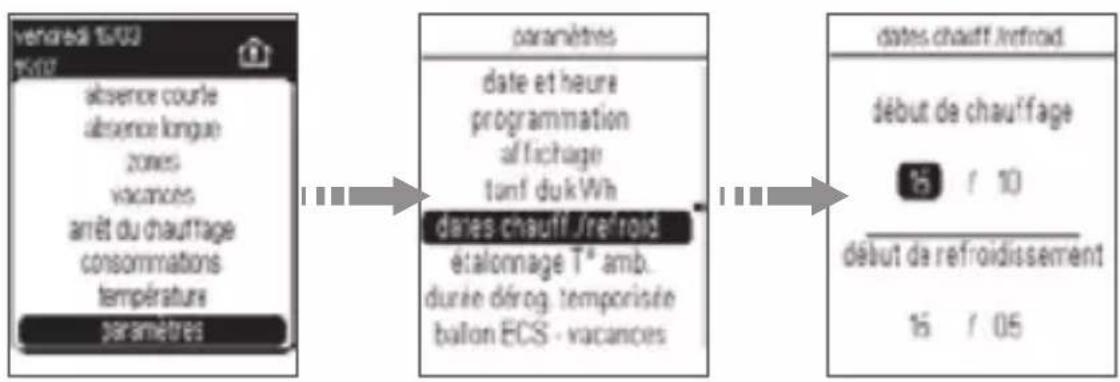

Dates de chauage et refroidissement Ce paramètre n’a d’influence qu’en ayant sélectionné la valeur chau./refroid ou chau./refroid./ECS au menu aectation des voies. Le paramètre permet d’aecter les consommations au compteur Chauage ou au compteur Refroidissement en fonction des dates de fonctionnement du chauage et du refroidissement.

• Depuis l’écran d’accueil, appuyez sur OK.

• Sélectionnez paramètres puis validez par OK.

• Sélectionnez dates chau. /refroid. puis validez par OK.

• Appuyez sur la touche directionnelle haut / bas du navigateur pour choisir le jour provisionnel de fonctionnement du chauage, puis sur la touche droite du navigateur pour aller au champ suivant (mois prévisionnel de fonctionnement du chauage, jour prévisionnel de fonctionnement du refroidissement, mois prévisionnel de fonctionnement du refroidissement).

• Validez avec la touche OK.

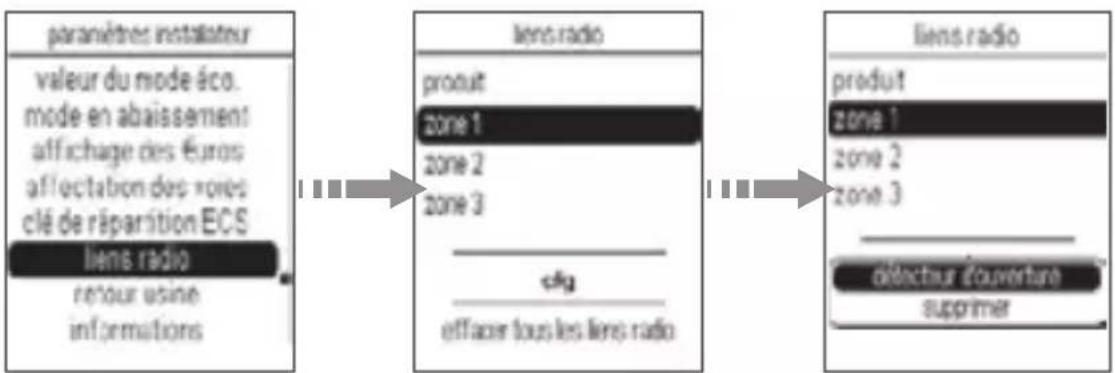

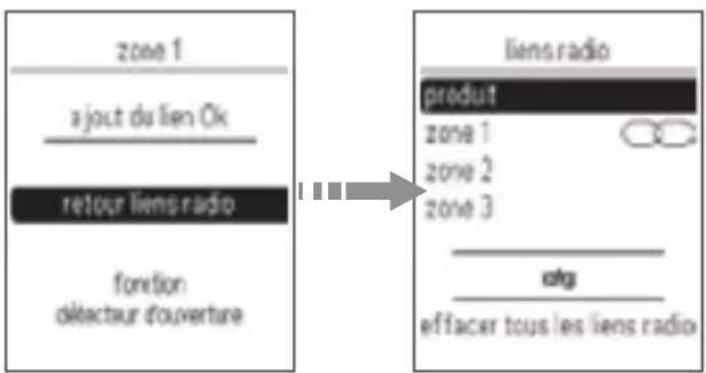

6LE004112A29Liens radio (appairage d’accessoires radio) Remarque : la configuration des liens radio doit être réalisée par l’électricien. La configuration radio consiste à lier le Gestionnaire d’énergie avec les accessoires radio de votre installation (détecteur d’ouverture…). Cette fonction nécessite au préalable l’installation de l’accessoire antenne active EK026. Configuration radio avec le détecteur d’ouverture radio TRC301B

• Sur le gestionnaire d’énergie, sélectionnez paramètres, puis paramètres installateurs puis Liens radio. Sur le TRC301B, appuyer sur le bouton de configuration cfg, la led s’allume.

• cfg apparaît alors sur l’écran du gestionnaire d’énergie. Choisir sur le gestionnaire d’énergie pour quelle zone vous souhaitez aecter ce produit puis validez avec OK.

• La fenêtre ajout des liens radio apparaît validez avec OK ainsi que la confirmation que l’ajout des liens radio a bien été eectué.

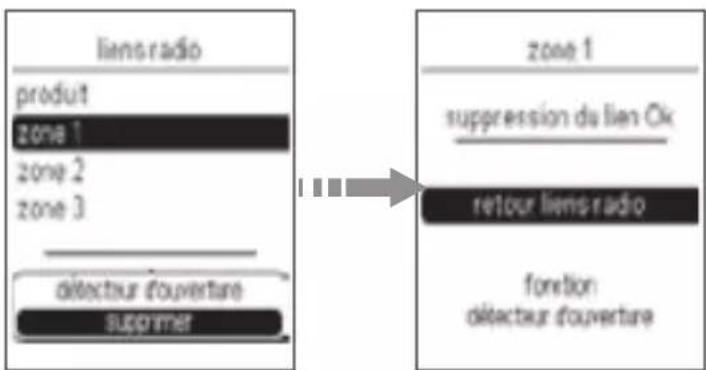

6LE004112A30• Pour eacer un lien radio, sélectionnez la zone sur laquelle vous aviez aecté le contact d’ouverture puis appuyer sur OK. Sélectionnez eacement du lien puis validez avec OK.

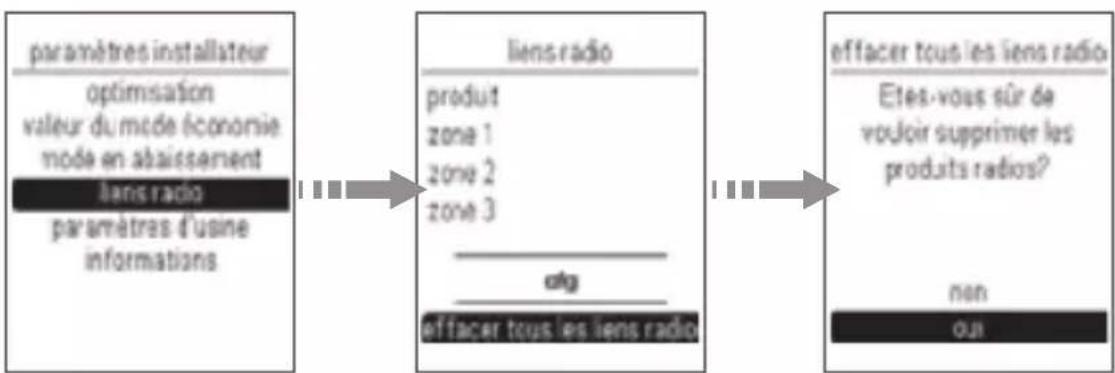

Eacement de tous les liens

Pour eacer tous les liens radio, il faut que tous les produits liés soient en état cfg !

• Sélectionnez liens radio, puis eacement de tous les liens.

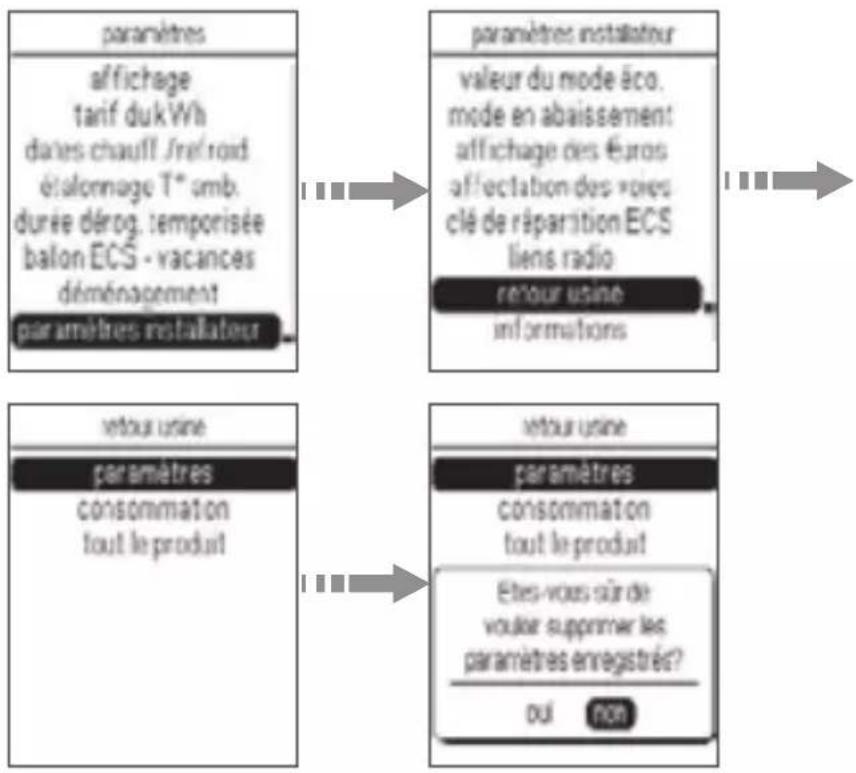

Retour aux paramètres d’usine Vous pouvez eacer tout ou partie des paramètres et valeurs enregistrés : Suppression des paramètres (utilisateurs) et paramètres installateurs [valeur paramètres] Suppression de toutes les informations et valeurs historisées des consommations [valeur consommation] Suppression des paramètres et consommations [valeur retour usine (équivaut à disposer d’un produit sorti d’usine)]

• Depuis paramètres installateur, sélectionnez retour usine puis validez avec OK.

• Sélectionnez l’action souhaitée (paramètres, consommations ou retour usine) puis validez par OK. 6LE004112A31• Sélectionnez oui ou non.

• Validez avec la touche OK.

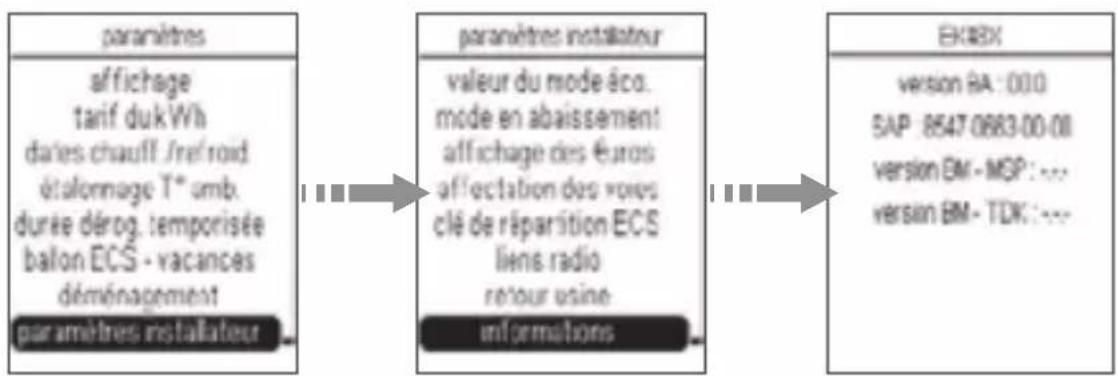

Information En cas de SAV, vous pouvez consulter la version du logiciel du gestionnaire d’énergie.

• Sélectionnez paramètres puis faites un appui long pour accèder à Paramètres installateur.

• Sélectionnez informations puis visualisez la version du logiciel.

• Pour sortir de ce menu, appuyer sur la touche de retour 3.

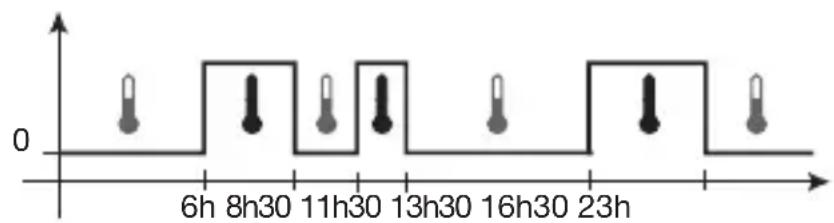

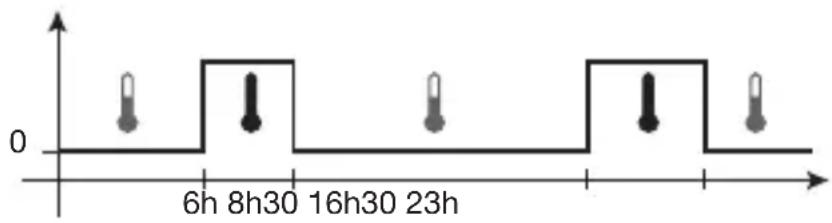

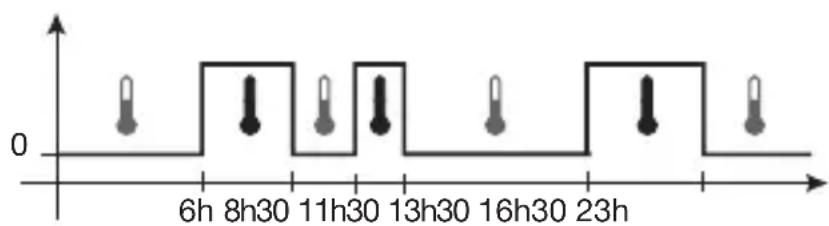

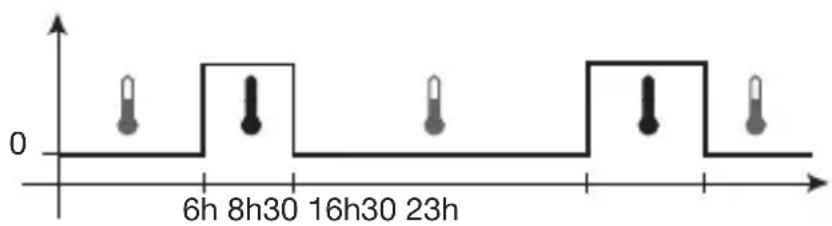

6LE004112A32Les programmes Par défaut, toutes les zones sont programmées avec le programme P1. Pour programmer votre semaine, vous disposez de 4 programmes (trois programmes fixes et un programme personnalisable) par zone de chaue. Les pas de programme sont de 10 minutes. Température confort Température réduit

température confort Température confort Température réduit

température réduit Programme P1 confort de 6 h 00 à 23 h 00, réduit de 23 h 00 à 6 h 00.

Température confort Température réduit Température confort Température réduit Température confort Température réduit Programme P2 confort de 6 h 00 à 8 h 30, puis de 16 h 30 à 23 h 00. réduit de 8 h 30 à 16 h 30, puis de 23 h 00 à 6 h 00.

Température confort Température réduit Température confort Température réduit Température confort Température réduit Programme P3 confort de 6 h 00 à 8 h 30, puis de 11 h 30 à 13 h 30 et de 16 h 30 à 23 h 00. réduit de 8 h 30 à 11 h 30, puis de 13 h 30 à 16 h 30 et de 23 h 00 à 6 h 00.

Température confort Température réduit Température confort Température réduit Température confort Température réduit Programme P4 programme personnalisable. 6LE004112A33Aectation des programmes P1, P2 et P3

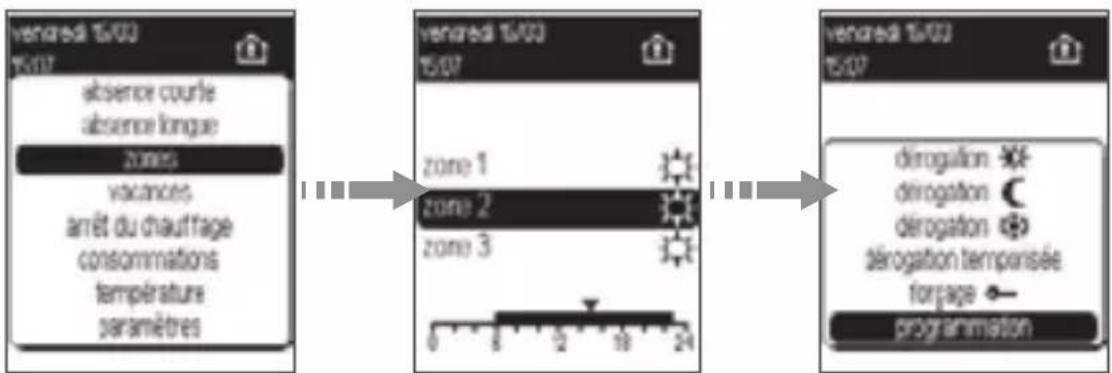

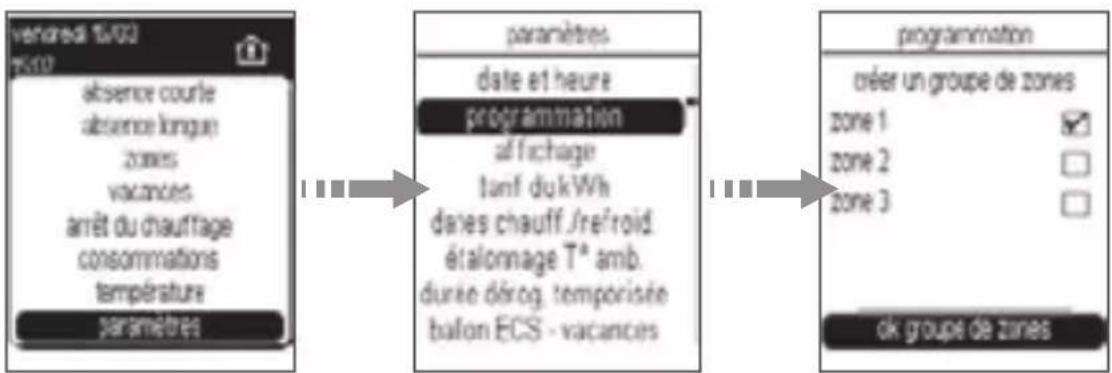

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez paramètres, validez avec la touche OK, programmation, validez avec la touche OK puis sélectionner la zone à programmer en appuyant sur OK afin de cocher la case correspondant (ex : zone1), puis sélectionnez OK groupe de zone en bas de la fenêtre avec la touche bas du navigateur et validez avec OK.

• Avec les touches directionnelles haut ou bas du navigateur, sélectionnez le jour à programmer, validez avec OK et répéter la même opération pour chaque jour puis sélectionner OK groupe de jours en bas de la fenêtre et validez avec OK.

• Pour supprimer un jour de la sélection, sélectionnez ce jour à l’aide des touches directionnelles puis appuyez sur OK, le symbole c disparaît. Le choix des diérents profils de programme apparaît.

• Sélectionnez le programme souhaité avec la touche bas du navigateur puis validez avec OK (exemple : P3).

6LE004112A34• Procédez de la même façon pour chaque jour de la semaine et validez avec la touche OK. Répétez la même opération pour chaque zone. Aectation d’1 programme à 1 groupe de Zones Vous pouvez créer des groupes de zones et ainsi aecter 1 programme à plusieurs zones et pour plusieurs jours.

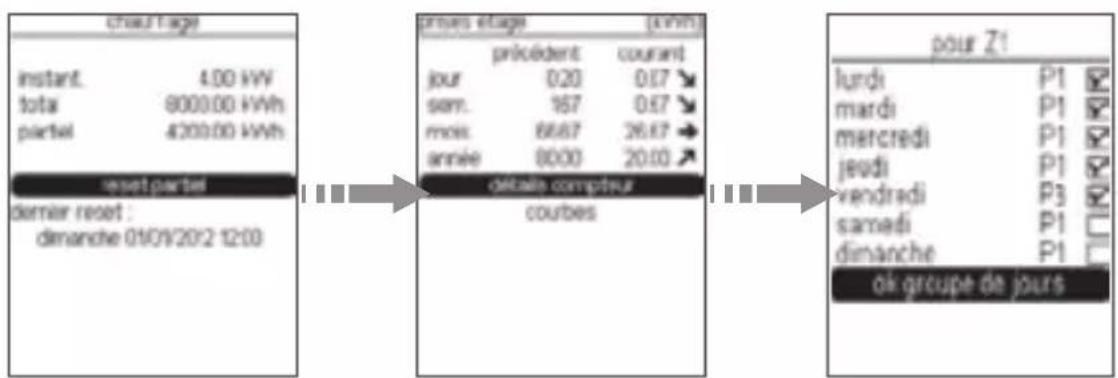

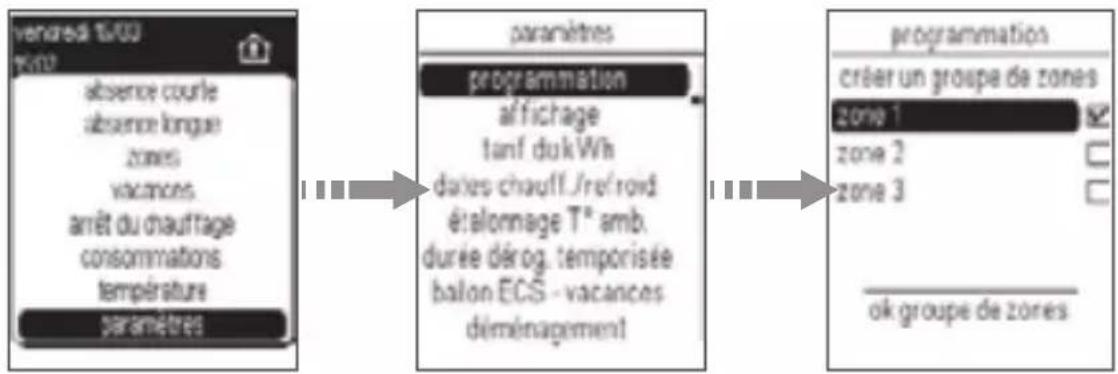

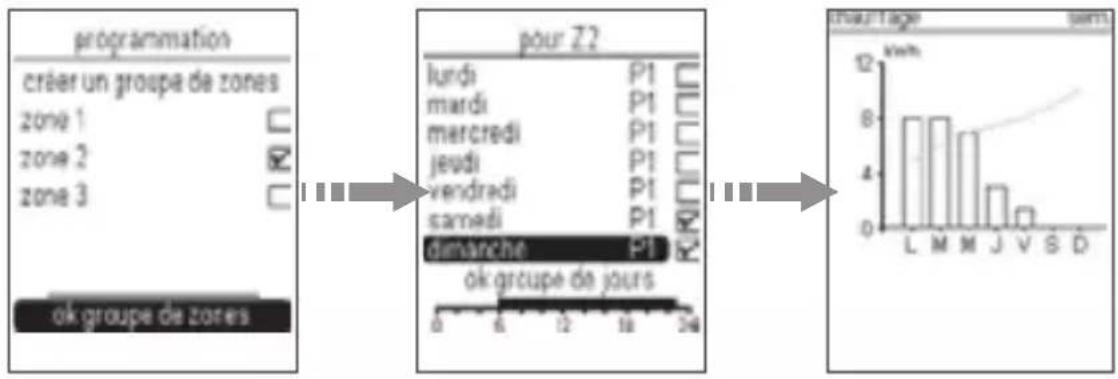

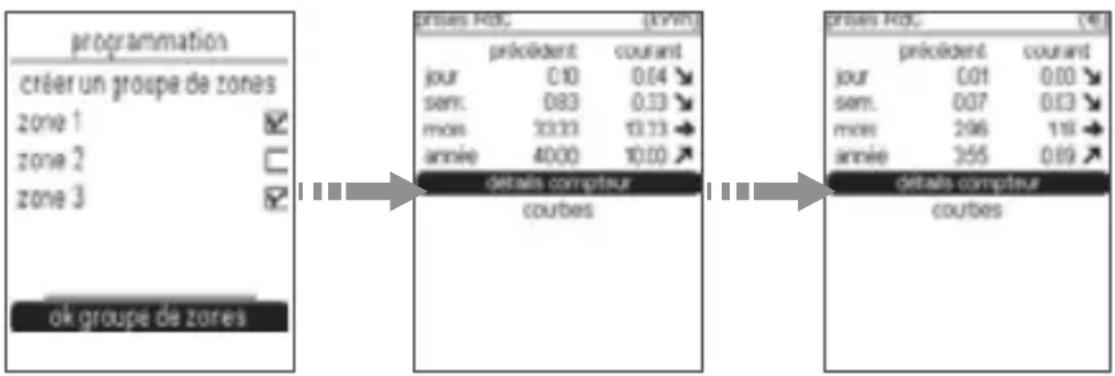

• Avec la touche directionnelle bas du navigateur, sélectionnez Paramètres, validez avec la touche OK, Programmation, validez avec la touche OK puis sélectionner les zones...

• Sélectionner les zones (ex : zone 1 et zone 3) pour lesquelles vous souhaitez appliquer le même profil de programmation à l’aide des touches directionnelles haut et bas puis validez avec OK.

• Sélectionnez OK groupe de zones puis validez avec OK.

• Choisir les jours pour lesquels vous souhaitez appliquer le même programme (exemple : du lundi au vendredi). Configuration du programme personnalisable P4

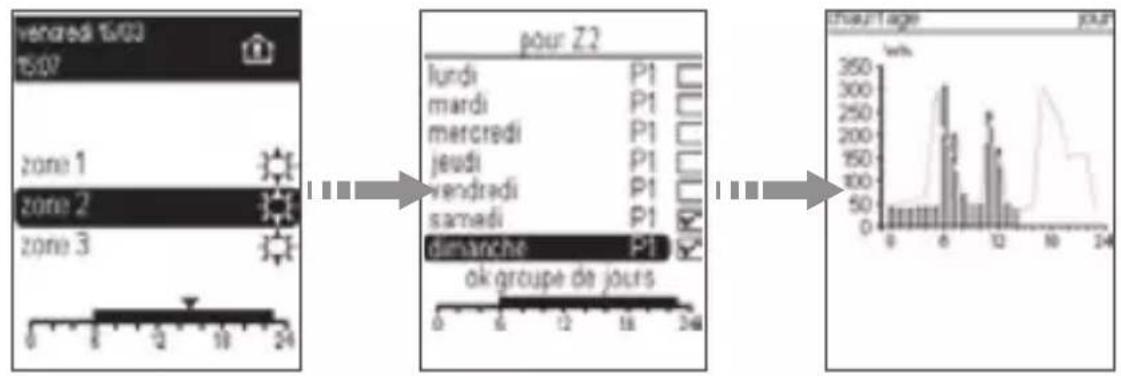

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez paramètres, validez avec la touche OK, programmation, validez avec la touche OK puis choisissez la zone à programmer (exemple : zone 2) validez avec la touche OK, puis sélectionnez ok groupe de zones puis validez avec OK.

• Choisissez les jours à programmer, validez avec la touche OK puis sélectionnez ok groupe de jours puis validez avec OK.

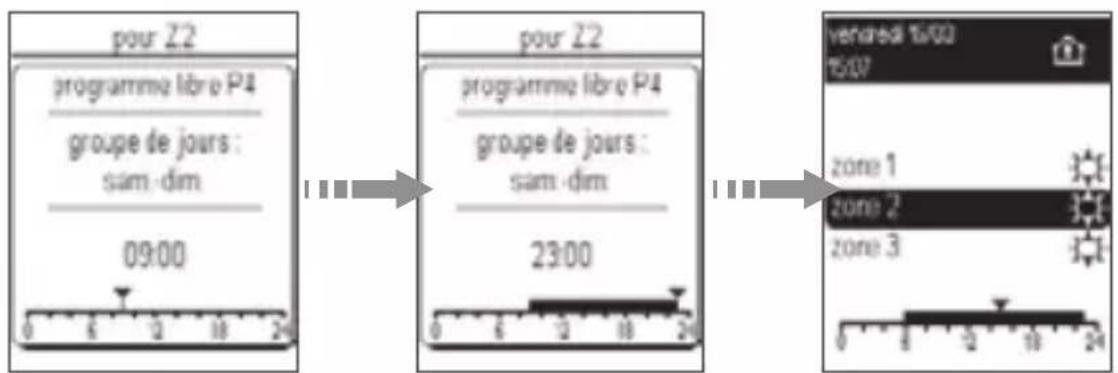

6LE004112A35• Sélectionnez P4 et validez avec OK. Exemple : pour appliquer confort de 9 h à 23 h

AI1_WKT660B_T1_115.eps = 10 mn en réduit o

AI1_WKT660B_T1_115.eps = touche de déplacement du curseur

• Placez le curseur avec la touche droite du navigateur sur 9 h puis indiquez les pas de programme confort avec la touche haut du navigateur jusqu’à 23 h puis validez avec OK. Eacement d’un pas de programme confort

• Placez le curseur avec la touche droite du navigateur devant le pas de programme confort à eacer.

• Appuyez sur la touche directionnelle bas du navigateur jusqu’à eacement du pas de programme confort.

6LE004112A36Que faire si… ? Une zone ne chaue pas

• la zone est en hors-gel, modifiez son état.

• le déle stage est en marche, le voyant délestage sur le boîtier modulaire au tableau est allumé.

• un programme vacances est actif, annulez le mode vacances. L’ECS (eau chaude sanitaire) est froide

• le ballon est en forçage arrêt, modifiez son état.

• si le voyant d’état ECS est allumé, vérifiez le circuit électrique du ballon ECS. Le voyant télé-information boîtier modulaire clignote

• la panne peut provenir de la liaison entre votre boîtier modulaire et le compteur d’abonné. Etablissez un diagnostic complet avant de contacter le fournisseur d’énergie. L’acheur du boîtier d’ambiance est éteint

• la panne peut provenir d’un défaut d’alimentation. Vérifiez le disjoncteur et remettez sous tension.

• vérifiez la connexion entre le boîtier modulaire et le boîtier d’ambiance. Le voyant court-circuit fil pilote du boîtier modulaire clignote ou le boîtier d’ambiance ache court-circuit Fil Pilote.

• un émetteur de chaleur est mal raccordé au gestionnaire. Le circuit électrique piloté par la voie AT ne fonctionne pas

• vérifiez le paramétrage de la voie eacement tarifaire.

• vérifiez la position du commutateur dans le tableau d’abonné.

• vérifiez l’alimentation du circuit. Tout est éteint

• le gestionnaire d’énergie n’est plus alimenté, vérifiez le disjoncteur et remettre sous tension. Les valeurs de consommations n’apparaissent pas

• vérifiez le paramétrage ou le câblage Les valeurs de consommations apparaissent sous le format - - ou -- ou --,-

• la période d’acquisition n’est pas révolue. Les valeurs de consommations sont fausses

• vérifiez que la télé-info est bien raccordée et activée

• vérifiez le raccordement des transformateurs d’intensité. 6LE004112A37Caractéristiques techniques Boîtier d’ambiance Capacité de raccordement par connecteurs SanVis ... 0,2 à 1,5mm² Entrée boîtier modulaire ............................................. non polarisé Réserve de marche de l’horloge ............................................... 24h Précision de l’horloge. .......... 1 sec./24h à 25 °C en sortie d’usine Ecran ............................................... LCD matriciel 160x140 pixels Détection d’approche .............................................. environ 40 cm Encombrement ...................................................... 151x91x15 mm Classe ........................................................................................... II IP ............................................................................................... 30 Température de fonctionnement .............................. 0 °C à +45 °C Température de stockage ..................................... -20 °C à +70°C Plage de mesure de T° ambiante .............................. 0 °C à 45 °C Type d’isolation ........................................ 4kV (isolation renforcée) Degré de pollution ......................................................................... 2 Action de type .............................................................................. 2 Structure du logiciel .......................................................... classe A Dispositif à montage indépendant pour boite d’encastrement 6LE004112A38 Comment éliminer ce produit (déchets d’équipements électriques et électroniques). (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. Utilisable partout en Europe å et en SuisseBoîtier modulaire Alimentation secteur ............................... 230V +10/-15% 50Hz Consommation totale ............................................... 2W à 230V Liaison boîtier d’ambiance / boîtier modulaire ................................. .................................................. longueur max. 50 m non polarisée Liaison compteur d’abonné ......... paire torsadée 6/10 avec écran, .................................................longueur max. 100 m non polarisée Capacité de raccordement par connecteurs SanVis ........................ pour les bornes du haut ......................................... 0,75 à 2,5 mm² pour les bornes du bas ............................................ 0,2 à 1,5 mm² Entrées transformateur d’intensité .............................. non polarisée Entrée température extérieure ......................................non polarisée Mesure de la température extérieure ..................... -30 °C à +70 °C Encombrement ............................................ 106,5 x 89,8x 66 mm IP ................................................................................................. 20 Température de fonctionnement ........................... -5 °C à +45 °C Température de stockage ...................................... -25 °C à +70 °C Hygrométrie ............................................................... 93% à 40 °C Température d’essai à la bille ........................................................... ........... 125°C pour les pièces en contact avec des parties actives ............................................................ 75°C pour les autres pièces Type d’isolation ........................................ 4kV (isolation renforcée) Degré de pollution ......................................................................... 2 Action de type ............................................................................. B Structure du logiciel .......................................................... classe A Dispositif à montage indépendant pour montage sur rail DIN Sortie AT peut servir à piloter les contacteurs et relais hager suivants : max 25 VA / 230 V en appel max 5 VA / 230 V en maintien Contacteurs : ES110, ES110A, ES210, ES220, ES220A, ES230, ES230A, ESN237, ET211, ET221, ET231, ESS220B, ESS221B, ETS221B, ES320, ES230A, ES420, ES420A, ES430, ES430A, ES450, ET321, ET421, ESN238, ETN201. Relais : ER120, ER135. 6LE004112A39Guide de l’utilisateur Présentation du produit Boîtier d’ambiance ............................................................... 42 Les programmes ................................................................. 44 Pages d’accueil ................................................................... 45 Notifications .......................................................................... 46 Programmation Aectation des programmes P1, P2 et P3 ................................ pour toutes les zones ........................................................... 48 Aectation des programmes P1, P2 et P3 ................................. par zone .............................................................................. 48 Configuration du programme personnalisable P4 .................. 49 Eacement d’un pas de programme confort dans P4 ........... 50 Paramétrage Mise à l’heure ....................................................................... 51 Changement automatique heure été/hiver ............................ 51 Page d’accueil ...................................................................... 52 Période de référence............................................................. 52 6LE004112A40Cont raste ............................................................................. 53 Intensité du rétroéclairage ..................................................... 53 Allumage du rétroéclairage ................................................... 54 Prochain tarif ........................................................................ 55 Modification du tarif du kWh ................................................. 55 Dates chauage/refroidissement ........................................... 56 Etalonnage de la température ambiante Durée de la dérogation temporisée ....................................... 57 Fonctionnement du ballon ECS pendant les vacances .......... 58 Déménagement .................................................................... 58 Dérogation Réaliser une dérogation ........................................................ 59 Pour annuler une dérogation ................................................. 60 Dérogation temporisée Réaliser une dérogation temporisée ...................................... 61 Pour annuler une dérogation temporisée ............................... 62 Forçage permanent Réaliser un forçage permanent ............................................. 63 Pour annuler un forçage ........................................................ 63 Gestion des absences Gestion des absences courtes et absences longues ............ 64 Absences courtes ................................................................. 64 Absences longues ................................................................ 65 Vacances ............................................................................ 66 Arrêt du chauage ............................................................. 68 Délestage .......................................................................... 69 Visualisation des consommations Usages ................................................................................. 70 Consommations par compteur ............................................. 71 Répartition par usage ........................................................... 72 Consommations par période ................................................ 73 Détail du compteur .............................................................. 74 Sous-compteur ................................................................... 75 Courbes de consommations ................................................ 76 Tendance ............................................................................ 77 Tarif en cours et à venir ................................................... 78 Températures ambiante et extérieure ............................ 79 Les options ......................................................................... 80 Que faire si… ? ................................................................... 80 6LE004112A41OK

touche de retour au menu précédent 4 plaque décorative

détecteur d’approche (pour allumage automatique du rétroéclairage)

navigateur Présentation du produit Boîtier d’ambiance Il permet de programmer des plages horaires pour chaque zone de chaue, de visualiser, de déroger l’état courant et de programmer des vacances. Ce produit permet de visualiser vos consommations d’énergie électriques pour les usages suivants Selon la configuration de votre installation, tout ou partie de ces usages sera disponible. Par ailleurs, il permet de disposer en ambiance de l’heure, de la date, de la température ambiante, de la température extérieure (si une sonde est raccordée au boîtier modulaire), et du tarif électrique en cours et à venir avec l’heure de basculement. Les consommations sont fournies en kWh. Elles peuvent aussi être fournies en € selon le paramétrage réalisé par l’installateur. - Total - Chauage - Refroidissement - Eau chaude sanitaire - Prises de courant - Autres (autres appareils électriques, éclairage, appareils de cuisson, ventilation,…) 6LE004112A42OK

AI1_WKT660B_T1_115.eps = déplace au champ précédent

AI1_WKT660B_T1_115.eps = déplace au champ suivant

AI1_WKT660B_T1_115.eps = ache le menu et valide la sélection

Un appui sur la touche Retour 3 permet de revenir au menu précédent, un appui prolongé sur la touche Retour permet de revenir à la page d’accueil (ou si aucune action n’est eectuée pendant 5 minutes). 6LE004112A43Les programmes Par défaut, toutes les zones sont programmées avec le programme P1. Pour programmer votre semaine, vous disposez de 4 programmes (trois programmes fixes et un programme personnalisable) par zone de chaue. Les pas de programme sont de 10 minutes. Température confort Température réduit

température confort Température confort Température réduit

température réduit Programme P1 confort de 6 h 00 à 23 h 00, réduit de 23 h 00 à 6 h 00.

Température confort Température réduit Température confort Température réduit Température confort Température réduit Programme P2 confort de 6 h 00 à 8 h 30, puis de 16 h 30 à 23 h 00. réduit de 8 h 30 à 16 h 30, puis de 23 h 00 à 6 h 00.

Température confort Température réduit Température confort Température réduit Température confort Température réduit Programme P3 confort de 6 h 00 à 8 h 30, puis de 11 h 30 à 13 h 30 et de 16 h 30 à 23 h 00. réduit de 8 h 30 à 11 h 20, puis de 13 h 30 à 16 h 30 et de 23 h 00 à 6 h 00.

Température confort Température réduit Température confort Température réduit Température confort Température réduit Programme P4 programme personnalisable. Pour réaliser la programmation de chaque zone, reportez vous au chapitre Paramètres/Programmation. 6LE004112A44Pages d’accueil 2 thèmes d’achage diérents pour la page d’accueil sont disponibles : Thème simple Thème avec achage des zones Pour choisir le thème de la page d’accueil souhaité, reportez vous au paragraphe paramètres/achage/pages d’accueil. 6LE004112A45Notifications Thème d’achage simple : Thème d’achage des zones : Signification des notifications sur l’écran d’accueil Délestage en cours Abaissement tarifaire en cours Dérogation ou forçage en cours sur l’une des zones Forçage HG par ouverture de fenêtre sur une des zones Mode configuration radio Programme vacances pré-programmé en cours 6LE004112A46Signification des notifications sur l’écran zones Mode confort Mode économie (confort -1 °C ou -2 °C) Mode réduit Mode hors-gel Dérogation Forçage Compte à rebours (dérogation temporisée) Abaissement tarifaire en cours Piles accessoires radio faible Mode automatique en cours Température extérieure Température ambiante Programme vacances pré-programmé avec date de départ et date de retour HC bleu >> HP bleu Tarif en cours (HC bleu) et à venir (HP Bleu) demain blanc Tarif du lendemain à 2:00 dans 10:51 Changement de tarif à 2:00 Changement de tarif dans 10:51 Forçage téléphonique Absence courte Absence longue Arrêt chauffage 6LE004112A47Programmation Aectation des programmes P1, P2 et P3 pour toutes les zones

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez paramètres, validez avec la touche OK, programmation, validez avec la touche OK puis sélectionner la zone à programmer en appuyant sur OK afin de cocher la case correspondant (exemple : Zone1), puis sélectionnez Ok groupe de zone en bas de la fenêtre avec la touche bas du navigateur et validez avec OK.

Aectation des programmes P1, P2 et P3 par zone

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Sélectionnez zones, validez avec la touche OK, choisissez la zone à programmer (exemple : Zone 1) et validez avec la touche OK.

• Avec la touche directionnelle bas du navigateur, sélectionnez programmation puis validez avec OK.

6LE004112A48• Avec les touches directionnelles haut ou bas du navigateur, sélectionnez le ou les jours à programmer, validez avec OK et répéter la même opération pour chaque jour puis sélectionner Ok groupe de jours en bas de la fenêtre et validez avec OK.

• Pour supprimer un jour de la sélection, sélectionnez ce jour à l’aide de les touches directionnelles puis appuyez sur OK, le symbole c disparaît.

• Le choix des diérents profils de programme apparaît. Sélectionnez le programme souhaité avec la touche bas du navigateur puis validez avec OK (exemple : P3).

• Procédez de la même façon pour chaque jour de la semaine et validez avec la touche OK. Répétez la même opération pour chaque zone. Configuration du programme personnalisable P4 Le programme P4 est un programme libre vous permettant de créer le profil de programmation de votre installation de chauage en adéquation avec votre mode de vie.

Ce programme peut être optimisé, consultez le paragraphe optimisation du guide de l’installateur avant de réaliser un programme.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Sélectionnez zones, validez avec la touche OK, choisissez la zone pour laquelle vous souhaitez appliquer un programme libre P4 puis validez avec OK (exemple : Zone 2), puis sélectionnez programmation puis validez avec OK.

6LE004112A49• Choisissez les jours à programmer, validez avec la touche OK puis sélectionnez Ok groupe de jours puis validez avec OK.

• Sélectionnez P4 et validez avec OK. Exemple : pour appliquer confort de 9 h à 23 h

AI1_WKT660B_T1_115.eps = 10 mn en réduit o

AI1_WKT660B_T1_115.eps = touche de déplacement du curseur

• Placez le curseur avec la touche droite du navigateur sur 9 h puis indiquez les pas de programme confort avec la touche haut du navigateur jusqu’à 23 h puis validez avec OK, puis appuyez sur la touche Retour 3 pour voir le résultat.

Eacement d’un pas de programme confort dans P4

• Placez le curseur avec la touche droite ou gauche du navigateur devant le pas de programme confort à eacer.

• Appuyez sur la touche directionnelle bas du navigateur jusqu’à eacement du pas de programme confort.

6LE004112A50Paramétrage Mise à l’heure

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez avec la touche OK puis date et heure, validez avec la touche OK puis à nouveau date et heure puis modifiez la date et l’heure.

• Modifiez le jour à l’aide des touches haut / bas.

• Passez au champ suivant (mois, année, heure ou minute à l’aide des touches droite / gauche.

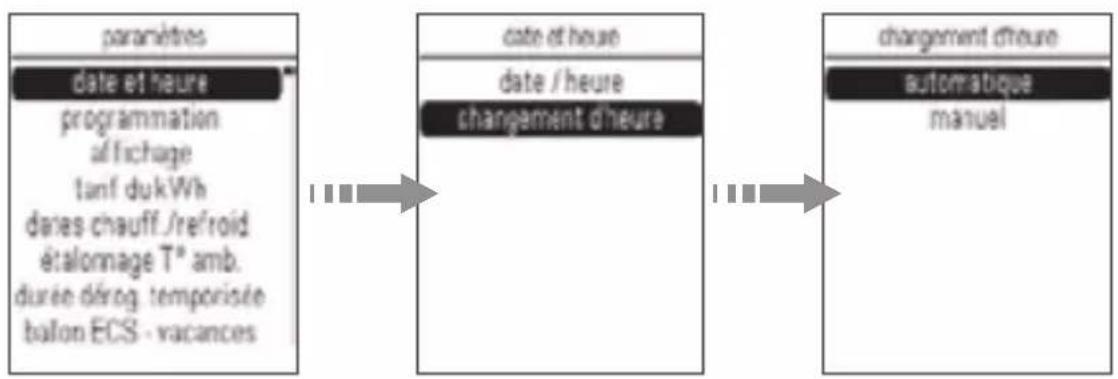

• Validez avec la touche OK. Changement automatique été/hiver

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez avec la touche OK, date et heure, validez avec la touche OK puis changement d’heure, validez avec la touche OK.

• Sélectionnez le mode de fonctionnement souhaité.

• Validez avec la touche OK.

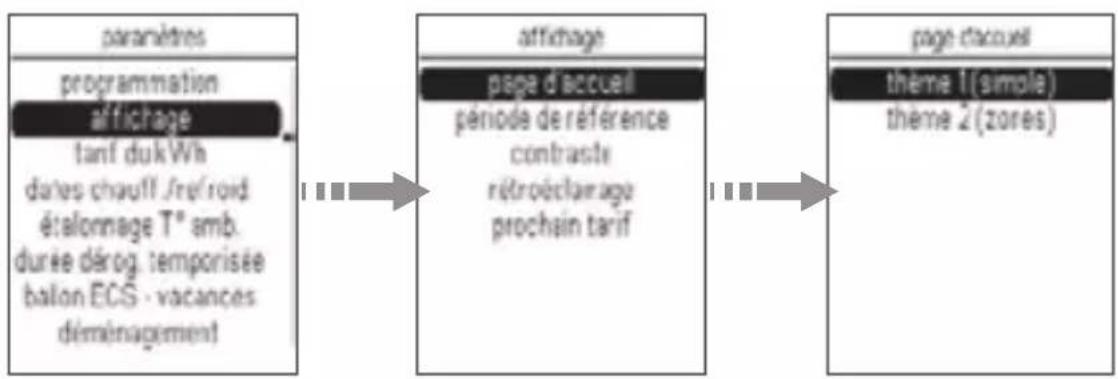

6LE004112A51Page d’accueil Pour choisir le thème de la page d’accueil :

• Appuyer sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez paramètres, validez avec la touche OK, achage, validez avec OK puis page d’accueil, validez avec la touche OK et thème 1 (simple) ou thème 2 (zones), puis validez avec OK.

Période de référence Pour chaque compteur, 3 périodes sont proposées : - jour - mois - année

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez par OK , achage, validez avec OK puis période de référence et validez avec OK.

• Sélectionnez la période souhaitée.

• Validez avec la touche OK. 6LE004112A52➟

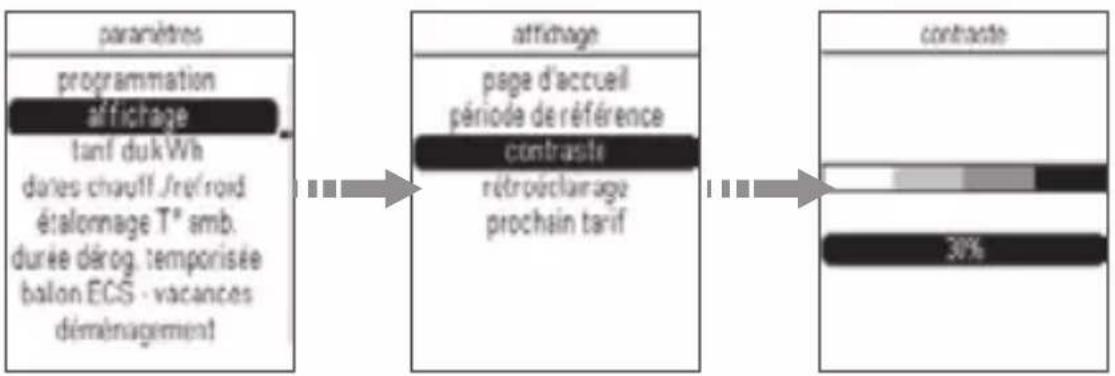

Contraste Vous pouvez modifier le contraste de l’écran :

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez avec la touche OK, achage, validez avec la touche OK puis contraste et validez avec la touche OK.

• Pour régler le contraste, appuyer sur la touche haut / bas du navigateur.

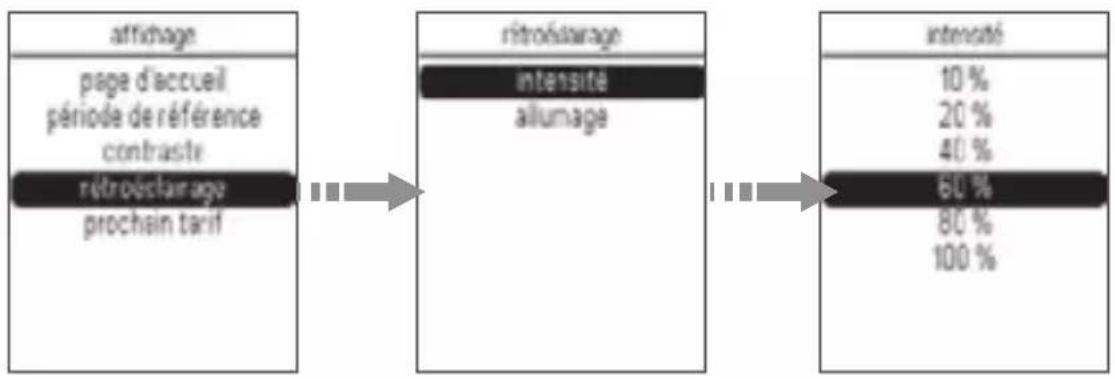

Intensité du rétroéclairage L’intensité du rétroéclairage peut être ajustée.

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez par OK, achage, validez par OK, rétroéclairage, validez par OK, intensité puis validez par OK.

• Sélectionnez la valeur souhaitée.

• Validez avec la touche OK. 6LE004112A53➟

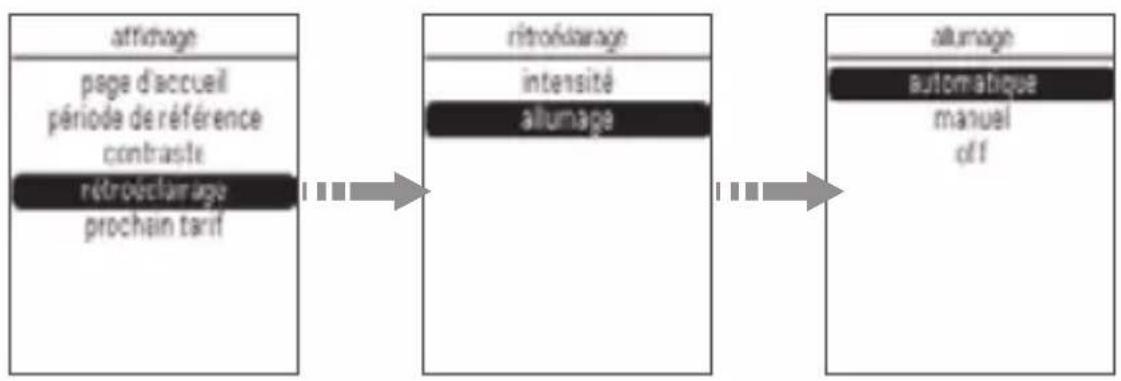

Allumage du rétroéclairage Le rétroéclairage peut être : - automatique (via le détecteur d’approche), - manuel (via 1 appui sur 1 touche) - ou dé sactivé (O). Si vous souhaitez modifier le statut du rétroéclairage qui est par défaut en mode automatique :

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez avec OK, achage, validez avec OK, rétroéclairage, validez avec OK puis allumage et validez avec OK.

• Sélectionnez le mode de fonctionnement souhaité.

• Validez avec la touche OK.

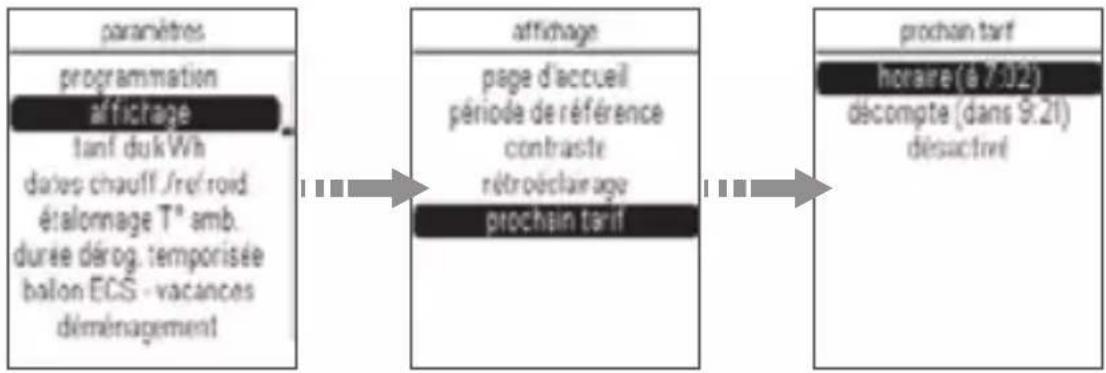

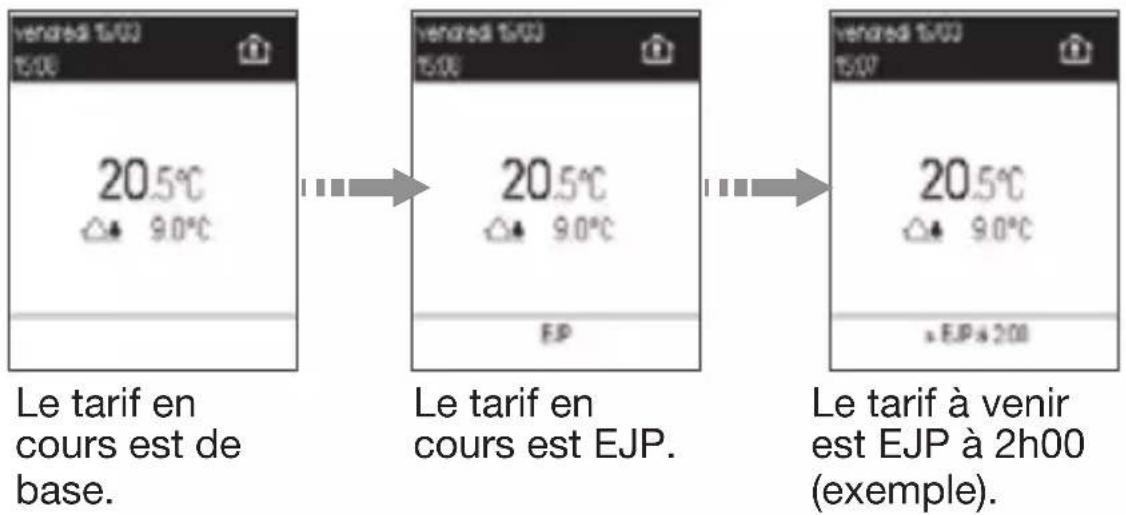

6LE004112A54Prochain tarif 3 possibilités sont proposées : - Pas d’achage du prochain tarif (désactivé) - Heure de basculement (HC à 7:02) - Compte à rebours (HC dans 9:21)

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres puis validez par OK, achage, validez par OK, puis prochain tarif et validez par OK.

• Sélectionnez le mode de fonctionnement souhaité.

• Validez avec la touche OK. note : l’information est disponible sous 48h (temps d’apprentissage) Modification du tarif du kWh A chaque changement de tarif opéré par votre fournisseur d’énergie, vous pouvez mettre ce tarif à jour.

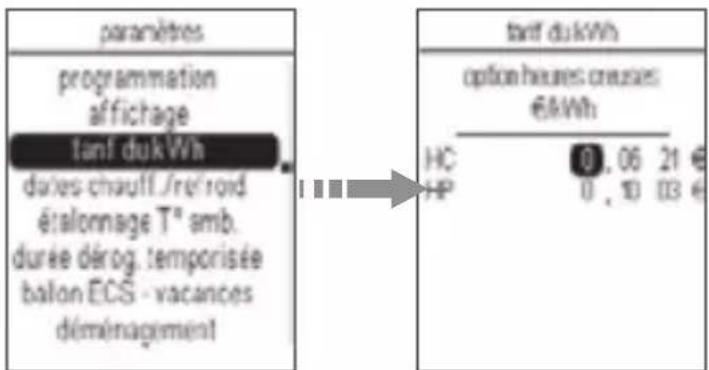

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez avec la touche OK, tarif du kWh et validez avec la touche OK.

• Modifiez la valeur € à l’aide des touches haut / bas.

• Passez au champ suivant (centimes) à l’aide des touches gauche /droite .

• Validez avec la touche OK.

6LE004112A55Dates chauage/refroidissement Dans le cas où votre installation est équipée d’une pompe à chaleur (PAC) réversible, ou que l’indicateur de consommation mesure sur un même transformateur d’intensité le chauage et le refroidissement, il est nécessaire de paramétrer les dates prévisionnelles de début de fonctionnement du chauage et de début de fonctionnement du refroidissement pour un achage de vos consommations de chauage et refroidissement. Idéalement, il est préférable de paramétrer ces dates chaque année en fonction des dates eectives de mise en route de chauage et du refroidissement. Dans le cas contraire, vos consommations seront estimatives mais représentatives.

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez par OK, dates chau./ refroid. puis validez par OK.

• Modifiez le champ en surbrillance (jour puis mois) à l’aide des touches haut / bas.

• Passez au champ suivant à l’aide des touches gauche / droite.

• Validez avec la touche OK.

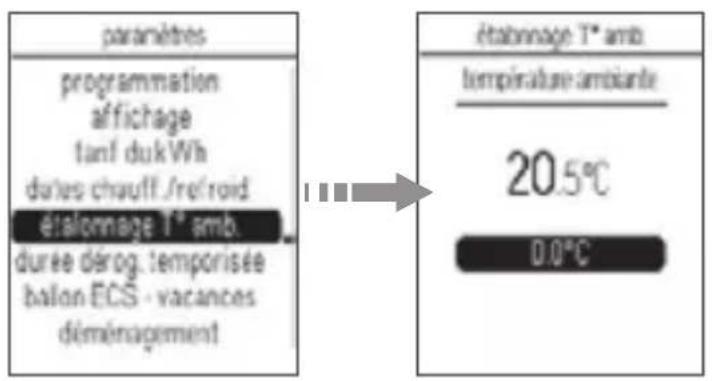

6LE004112A56Etalonnage de la température ambiante Pour ajuster la valeur mesurée par le boîtier d’ambiance si vous mesurez une température ambiante diérente de celui-ci.

• Depuis la page d’accueil, appuyez sur OK.

• Sélectionnez paramètres, validez avec la touche OK, étalonnage T° amb. et validez avec la touche OK.

• Modifiez la température dans une limite de +/-3 °C à l’aide des touches haut / bas.

• Validez avec la touche OK.

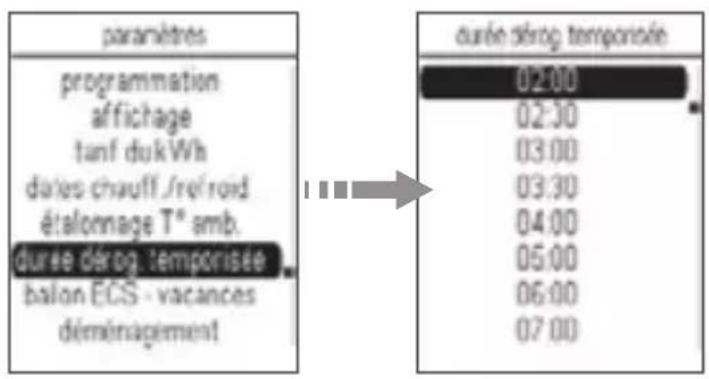

Durée de la dérogation temporisée Ce paramètre permet de définir la valeur par défaut de la durée de dérogation temporisée.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Depuis le menu Paramètres, sélectionnez Durée de dérogation temporisée, validez avec la touche OK.

• Sélectionnez la valeur souhaitée.

• Validez avec la touche OK.

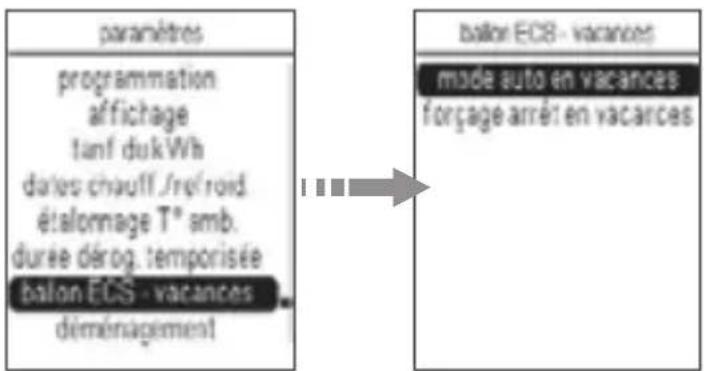

6LE004112A57Fonctionnement du ballon ECS pendant les vacances Vous pouvez programmer le ballon ECS pendant les vacances en Mode Auto ou en Forçage arrêt.

• Pour cela, sélectionnez paramètres.

• Choisissez ensuite ballon ECS-vacances, puis le mode le mode de fonctionnement souhaité et validez avec OK.

Si le produit est en «forçage arrêt en vacances», il ne chauera plus pendant le programme vacances mais se ré-enclenchera 24heures avant la fin du programme vacances. Déménagement Lors d’un déménagement, vous pouvez avoir accès aux informations du compteur électrique pour le communiquer à votre fournisseur d’énergie.

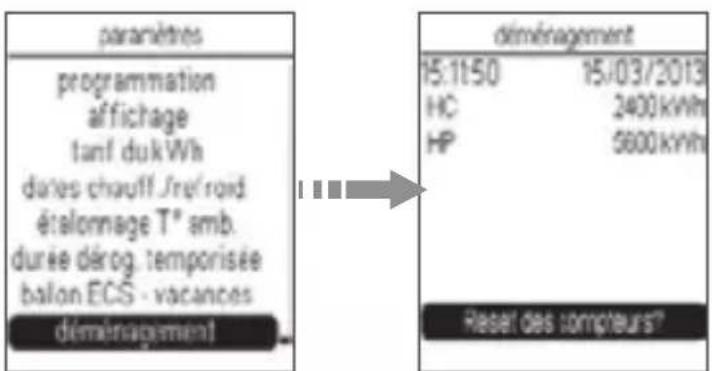

• Depuis la page d’accueil, appuyer sur OK.

• Sélectionnez paramètres, validez avec la touche OK, déménagement et validez avec la touche OK.

• Relever les informations

• Vous pouvez réaliser un reset complet de tous les compteurs pour eacer vos données du compteur partiel lors de votre départ en appuyant sur OK et en répondant oui à la question qui vous est posée. 6LE004112A58Dérogation Réaliser une dérogation Cette fonction permet de modifier la consigne jusqu’au prochain pas de programmation (passage de confort à réduit et vice-versa). La dérogation peut se faire à partir de toutes les consignes confort, économie, réduit et hors-gel. Exemple : votre programme demande une température confort de 7 h 00 à 23 h 00, alors que vous êtes absent à partir de 19 h 00. En sortant > dérogez en réduit

A 23 h 00 > le programme reprendra automatiquement en appliquant la consigne réduit programmée.

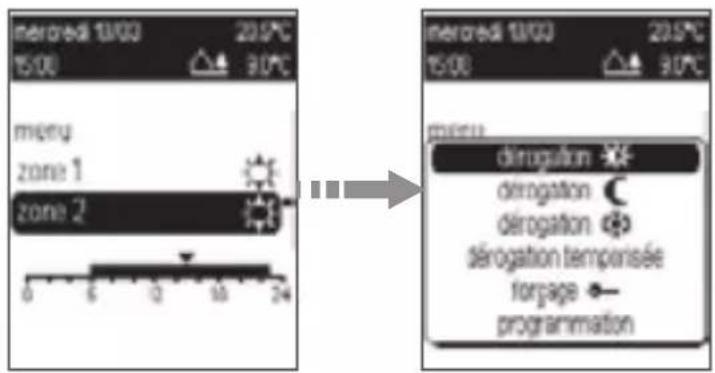

• Depuis le page d’accueil thème 1, appuyer sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez zones et validez avec la touche OK.

• Avec la touche directionnelle bas du navigateur, sélectionnez la zone à modifier, validez avec la touche OK puis la dérogation voulue : (dérogation économie, dérogation réduit ou dérogation hors-gel), et validez avec la touche OK.

6LE004112A59• depuis la page d’accueil du thème 2, sélectionnez avec la touche directionnelle bas du navigateur la zone pour laquelle vous souhaitez déroger au programme en cours et validez par OK.

• Sélectionnez la dérogation voulue et validez par OK.

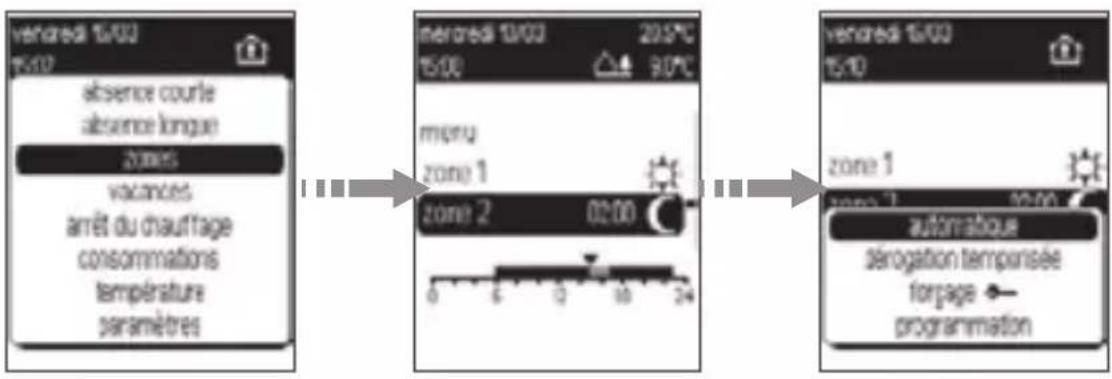

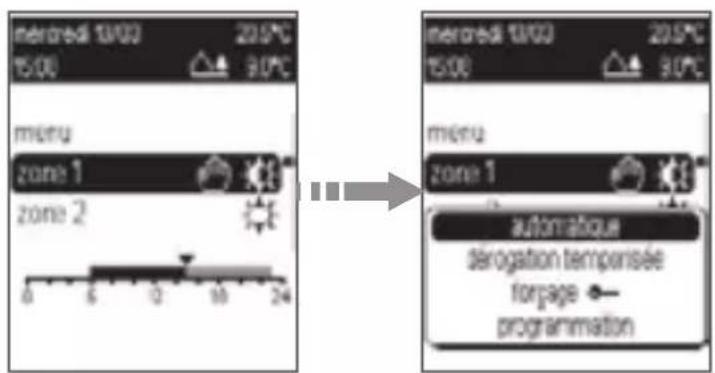

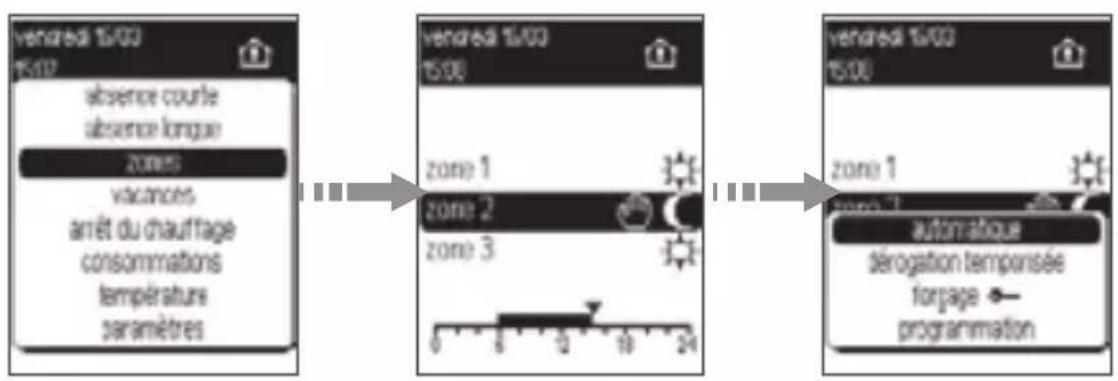

Pour annuler une dérogation

• Depuis la page d’accueil du thème 1 ou thème 2, sélectionnez la zone souhaitée. Validez avec la touche OK puis automatique et validez avec la touche OK. Thème 1:

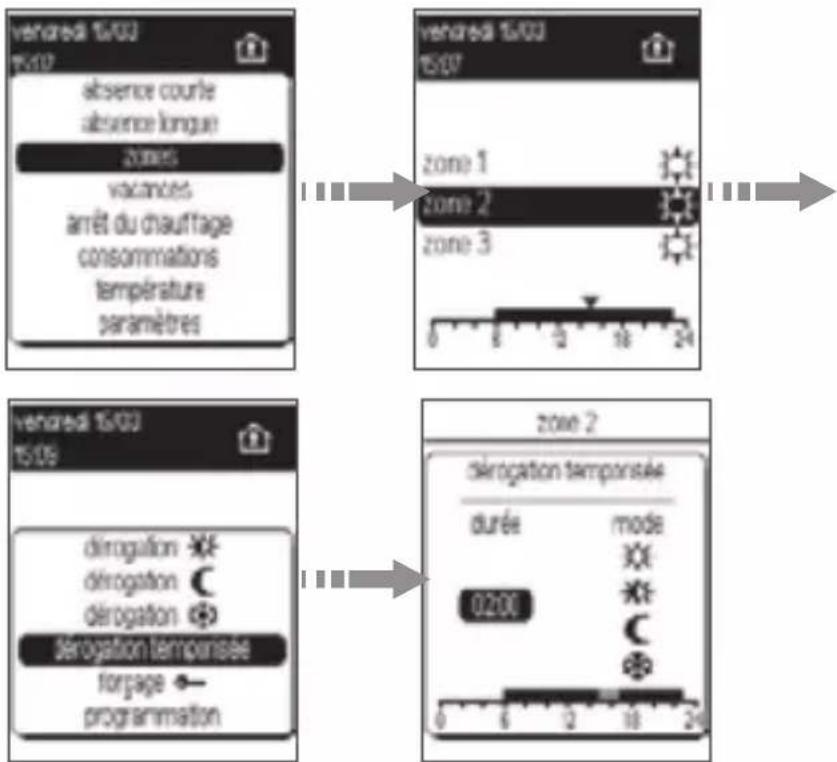

6LE004112A60Dérogation temporisée Réaliser une dérogation temporisée Cette fonction permet de faire une relance temporisée en choisissant la durée et le mode de celle-ci. Exemple : vous souhaitez rester à la maison alors que d’habitude vous êtes absent à cette heure-ci. Il sut d’indiquer une durée de présence puis le mode confort. A la fin de la relance temporisée le programme reprendra automatiquement en appliquant le mode programmé.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez zones et validez avec la touche OK.

• Avec la touche directionnelle bas du navigateur, sélectionnez la zone à modifier, validez avec la touche OK puis dérogation temporisée et validez avec la touche OK.

• Avec les touches directionnelles haut et bas du navigateur, modifiez la durée, validez avec la touche OK puis le mode voulu : confort , économie, réduit et hors-gel, et validez avec la touche OK.

Dans le cas de l’utilisation du thème 2 pour la page d’accueil, vous avez accès à la fonction en sélectionnant la zone à modifier. 6LE004112A61Pour annuler une Dérogation temporisée

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus, avec la touche directionnelle bas du navigateur, sélectionnez zones et validez avec la touche OK.

• Avec la touche directionnelle bas du navigateur, sélectionnez la zone à modifier, validez avec la touche OK puis automatique et validez avec la touche OK. Dans le cas de l’utilisation du thème 2 pour la page d’accueil, vous avez accès à la fonction en sélectionnant la zone à modifier.

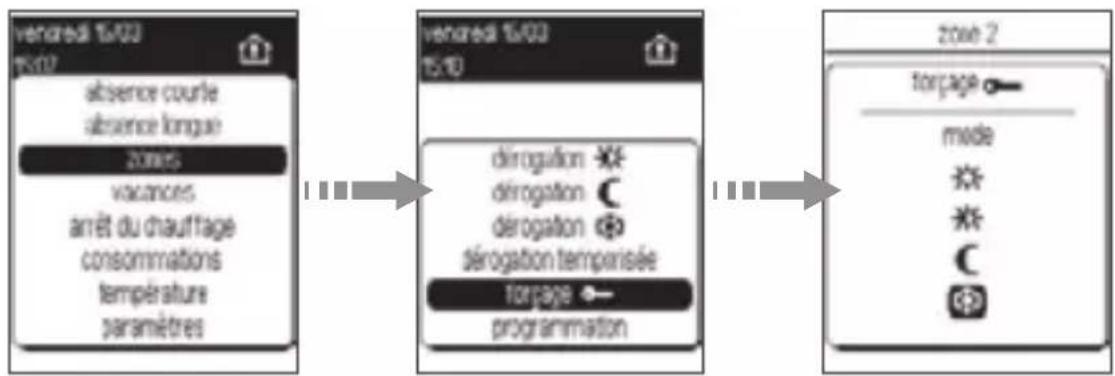

6LE004112A62Forçage permanent Réaliser un forçage permanent Cette fonction permet de maintenir en permanence une ou plusieurs zones en confort, économie, réduit et hors-gel et de ne plus prendre en compte la programmation automatique. Exemple : vous partez en week-end du samedi matin au dimanche soir. Avant de partir vous pouvez forcer en réduit. A votre retour vous annulerez ce forçage pour repasser en mode automatique.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez zones et validez avec la touche OK.

• Avec la touche directionnelle bas du navigateur, sélectionnez la zone à modifier et validez par OK puis sélectionnez forçage et validez par OK.

• Sélectionnez ensuite le mode de forçage souhaité et validez par OK. Dans le cas de l’utilisation du thème 2 pour la page d’accueil, vous avez accès à la fonction en sélectionnant la zone à modifier. Pour annuler un forçage

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus, sélectionnez zones et validez avec la touche OK.

• Avec la touche directionnelle bas du navigateur, sélectionnez la zone à modifier, validez avec la touche OK puis automatique et validez avec la touche OK. Dans le cas de l’utilisation du thème 2 pour la page d’accueil, vous avez accès à la fonction en sélectionnant la zone à modifier.

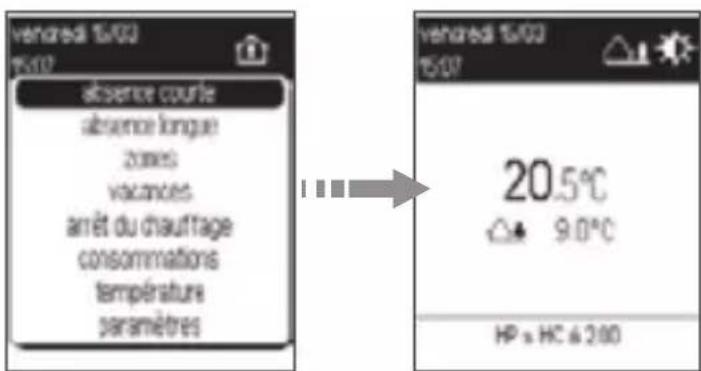

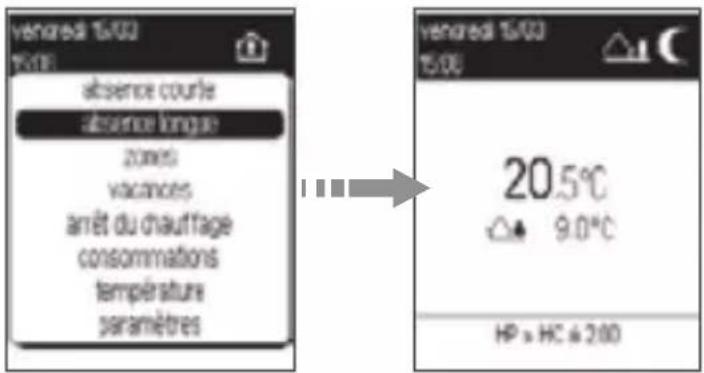

6LE004112A63Gestion des absences Gestion des absences courtes et absences longues Ce mode permet de mettre toute votre installation de chauage en mode économie (absences courtes) ou réduit (absences longues) le temps de votre absence. Les voies de chauage passent en mode absence courte ou longue uniquement si le mode en cours est supérieur au mode demandé. Dans le cas contraire, le mode courant est maintenu. Absences courtes (par exemple : une demi-journée) Cette fonction est à utiliser lors de vos absences de courtes durées. La température appliquée sera la température définie en mode économie. Avant de quitter votre logement, appuyez sur OK puis sur absences courtes si vous utilisez le thème d’achage 1. Si vous utilisez le thème d’achage 2, appuyez sur OK à après avoir sélectionné menu.

Dès votre retour, appuyer à nouveau sur OK puis sélectionner a la maison pour mettre votre installation en mode automatique. Note : Si vous avez opté pour le thème 2, les fonctions sont accessibles via menu en validant par OK. 6LE004112A64Absences longues Cette fonction est à utiliser lors de vos absences longues (par exemple un week-end. Si vous partez en vacances, il est préférable d’utiliser le menu vacances. La température appliquée sera la température définie en mode réduit.

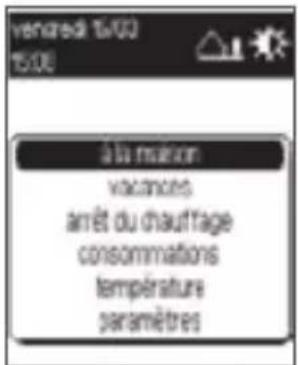

• Avant de quitter votre logement, appuyez sur OK puis sur absences longues si vous utilisez le thème d’achage 1. Si vous utilisez le thème d’achage 2, appuyez sur OK à après avoir sélectionné menu.

• Dès votre retour, appuyer à nouveau sur OK puis sélectionner a la maison pour mettre votre installation en mode automatique.

Un appui sur la touche Retour 3 permet de revenir au menu précédent, un appui prolongé sur la touche Retour permet de revenir à la page d’accueil (ou si aucune action n’est eectuée pendant 5 minutes). Note : Si vous avez opté pour le thème 2, les fonctions sont accessibles via menu en validant par OK. 6LE004112A65Vacances Ce mode est à utiliser pour vos absences de longue durée. Il met l’ensemble de votre logement à l’abri des risques du gel en maintenant un niveau de température hors-gel ou réduit.

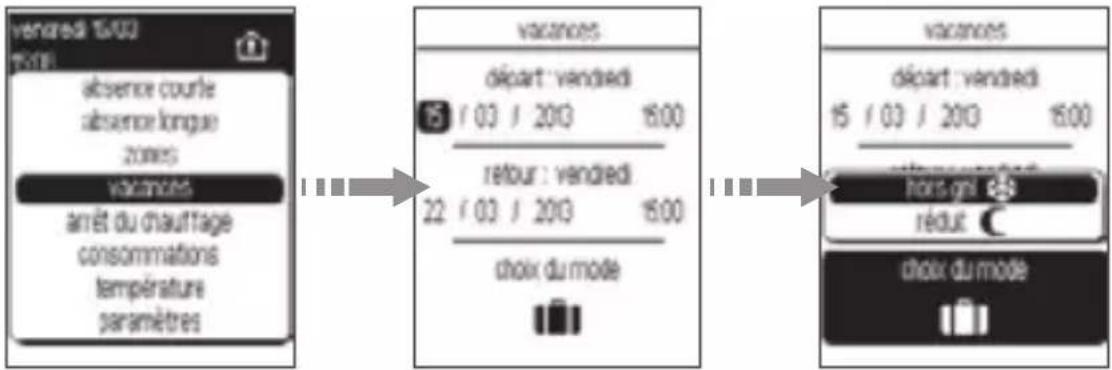

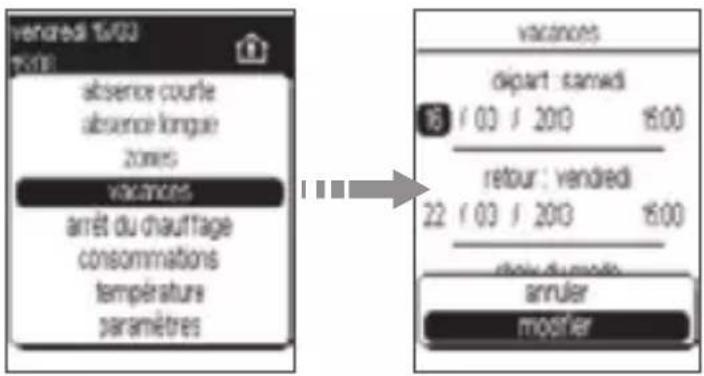

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus. Avec la touche directionnelle bas du navigateur, sélectionnez Vacances et validez avec la touche OK.

• Avec les touches directionnelles droite ou gauche du navigateur, saisissez les dates et heures de départ et de retour, le mode souhaité (hors-gel ou réduit) et validez avec la touche OK.

• Une fois les vacances programmées, il est possible de modifier ou annuler les dates de départ et de retour dans le mode vacances.

• Appuyer sur la touche OK du navigateur pour acher la fenêtre des menus.

6LE004112A66• Avec la touche directionnelle bas du navigateur, sélectionnez a la maison si vous souhaitez annuler la programmation des vacances ou si vous êtes rentré plus tôt que prévu, ou sélectionnez Vacances puis annuler ou modifier. Il est possible de programmer vos prochaines vacances à l’avance. Dans ce cas, l’écran d’accueil vous indique qu’un programme de vacances est enregistré par le symbole . Note : Si vous avez opté pour le thème 2, les fonctions sont accessibles via menu en validant par OK.

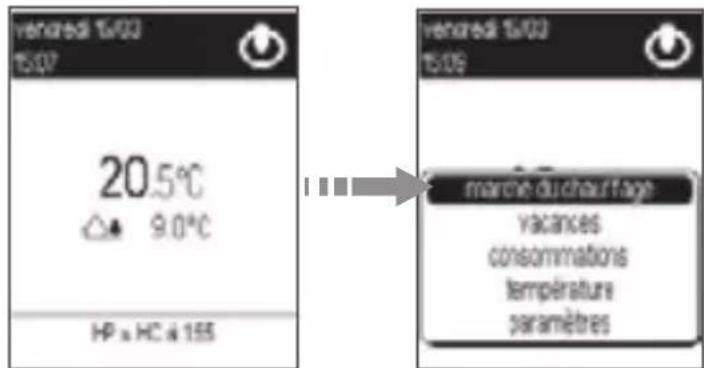

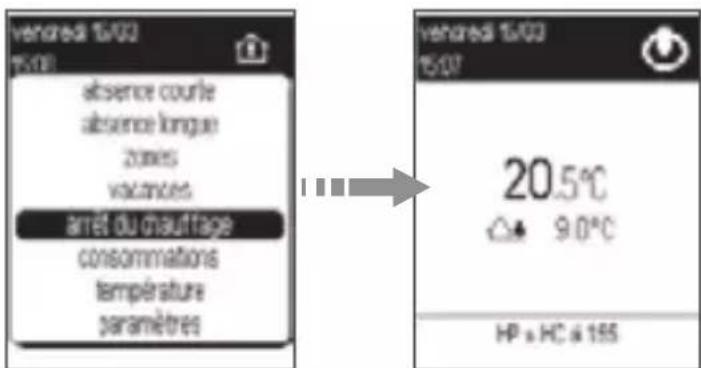

6LE004112A67Arrêt du chauage L’installation de votre chauage peut-être mise en veille (exemple : pendant la période estivale). Le gestionnaire d’énergie est sous-tension et assure que votre installation est en hors-gel. Il ache l’heure, la date et la température ambiante et la température extérieure si une sonde a été raccordée.

• Appuyer sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez arrêt du chauage.

• Pour remettre en route l’installation, appuyer sur la touche OK du navigateur pour acher la fenêtre des menus.

• Avec la touche directionnelle bas du navigateur, sélectionnez marche du chauage.

Note : Si vous avez opté pour le thème 2, les fonctions sont accessibles via menu en validant par OK.

6LE004112A68Délestage Le principe de délestage appliqué par le gestionnaire d’énergie est le suivant : toutes les voies sont délestées. Elles sont relestées dans l’ordre de priorité suivant : 1/ la sortie eau chaude sanitaire (ECS). 2/ les sorties chauage qui ont pour consigne confort 3/ les sorties chauage qui ont pour consigne réduit, éco ou hors-gel. Le gestionnaire d’énergie eectue un délestage tournant entre les voies qui ont le même niveau de priorité. 6LE004112A69Visualisation des consommations Les pages consommations vous informent de vos consom- mations par usages électriques. Si vous avez souscrit à un abonnement électrique autre que le tarif de base, l’acheur vous donne l’information tarifaire en cours, à venir et l’heure de basculement. Date Température exterieure (si une sonde est installée) Tarif en cours à venir et heure de basculement Température ambiante Heure Usage Consommation Période courante Période de référence Usages Pour accéder aux informations de consommations par usage :

• Appuyez sur la touche OK du navigateur pour acher la fenêtre des menus.

• Sélectionnez consommations et valider par OK. Note : Si vous avez opté pour le thème 2, les fonctions sont accessibles via menu en validant par OK.

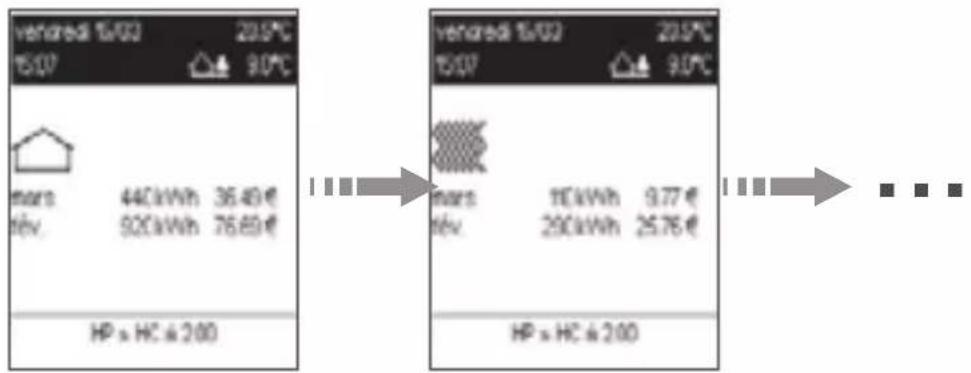

• Un appui sur les touches gauche / droite du navigateur permet de naviguer de compteur en compteur. - Compteur Chauage - Compteur Refroidissement - Compteur Eau chaude sanitaire - Compteur Prises de courant - Compteur Autres (autres appareils électriques, éclairage, appareils de cuisson, ventilation,…) 6LE004112A70Consommations par compteur A partir de la page compteur total, il existe 2 moyens d’accéder aux valeurs des compteurs selon que l’on souhaite disposer de toutes les informations sur une page ou d’une information par page. Page récapitulative :

• Depuis le compteur de l’usage total , appuyez sur la touche bas du navigateur. La colonne courant donne les consommations totales du mois ou de l’année en cours. La colonne précédent donne les consommations du mois ou de l’année précédente. Les informations sont disponibles en kWh et en €, et sur une période mensuelle ou annuelle.

• Appuyez sur la touche gauche / droite du navigateur.

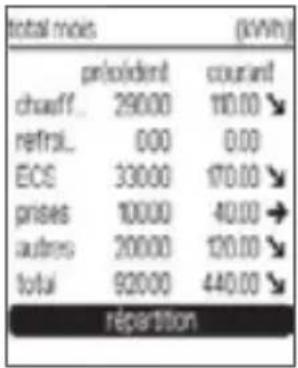

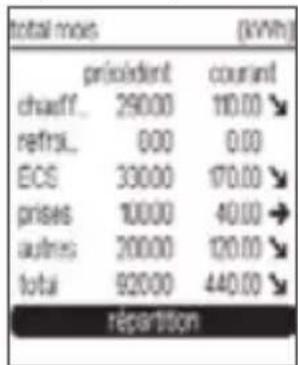

Page récapitulative Page compteur

6LE004112A71Page compteur (chauage par ex.) :

• Depuis le compteur de l’usage total , appuyez sur la touche gauche/droite du navigateur. La période visualisation de la consommation courante des compteurs est paramétrable pour disposer d’une information : - Journalière - Mensuelle - Annuelle Pour définir la période de visualisation, se référer au chapitre paramètres/achage/période de référence. Pour les pages compteur et récapitulative, la consommation courante est comparée à un historique : - Le jour précédent pour une consommation journalière - la semaine précédente pour une consommation hebdomadaire - Le mois précédent pour une consommation mensuelle - L’année précédente pour une consommation annuelle Note : à la mise en service ou après un retour usine du produit, les valeurs de consommation des périodes précédentes (jour précédent, mois précédent et année précédente) seront achées après l’écoulement de la période. Pendant la période de mémorisation, les compteurs indique la valeur - -. Répartition par usage La page répartition permet de visualiser la part de consommation en kWh et € de chaque usage sur une période mensuelle et annuelle.

• Depuis la page récapitulative, sélectionnez le menu répartition et validez par OK.

• Appuyez sur les touches gauche / droite pour visualiser les informations mensuelles et annuelles.

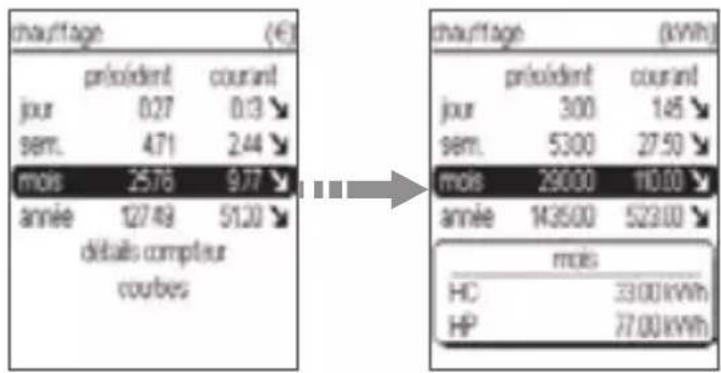

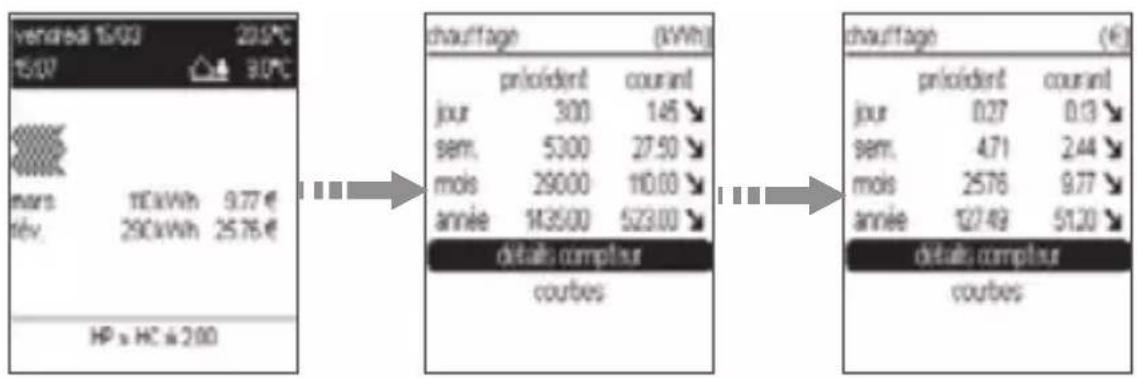

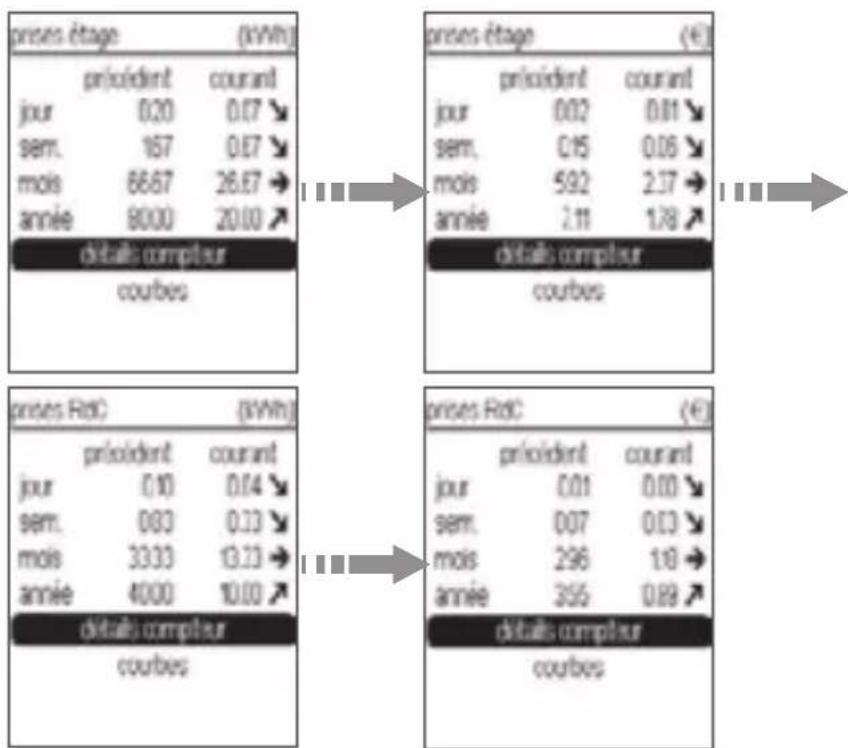

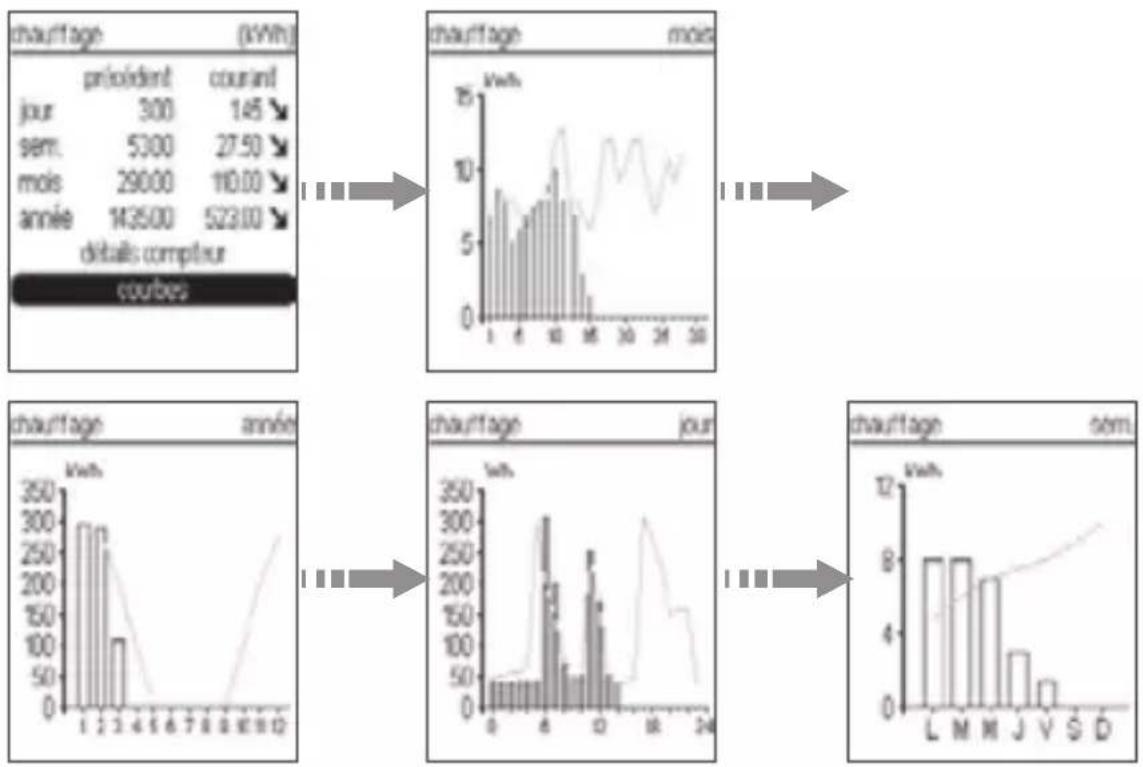

6LE004112A72Consommations par période Pour chaque usage, vous avez accès aux consommations en kWh ou € par jour, semaine, mois, année.

• Sélectionnez le compteur souhaité.

• Appuyez sur la touche bas du navigateur.

• Appuyez sur les touches gauche / droite pour visualiser les informations en kWh et €. Pour chaque période, il est possible de visualiser la consommation par tarif.

• Sélectionnez la période souhaitée à l’aide des touches haut / bas du navigateur.

• Appuyez sur OK pour visualiser le détail.

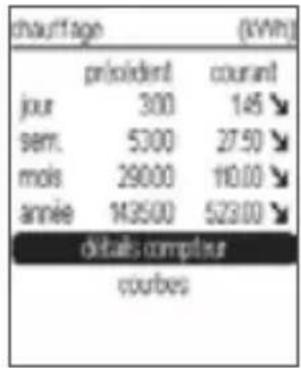

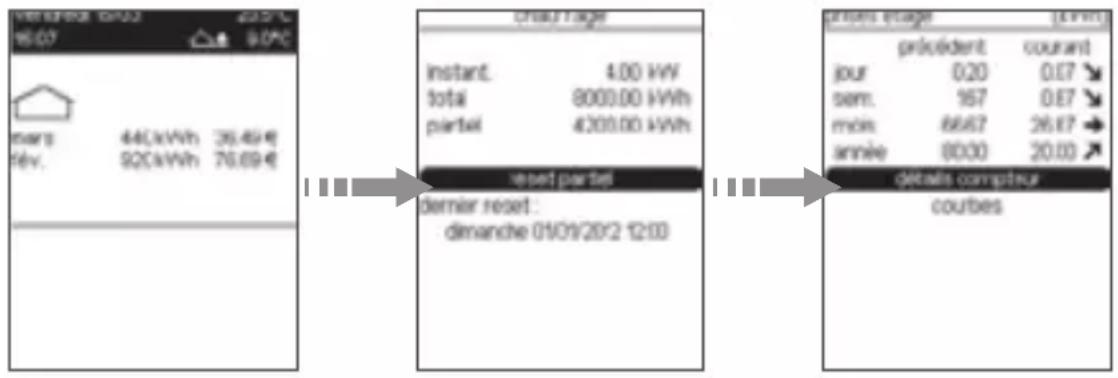

6LE004112A73Les consommations en cours sont celles : - de la journée depuis 0h00 - de la semaine depuis lundi 0h00 - du mois depuis le 1er du mois 0h00 - de l’année depuis le 1er janvier 0h00 Les périodes précédentes sont : - le jour complet précédent - la semaine complète précédente - le mois complet précédent - l’année complète précédente Détail du compteur La page permet de visualiser la puissance instantanée, la consommation totale depuis la mise en route et la consommation partielle depuis le dernier reset.

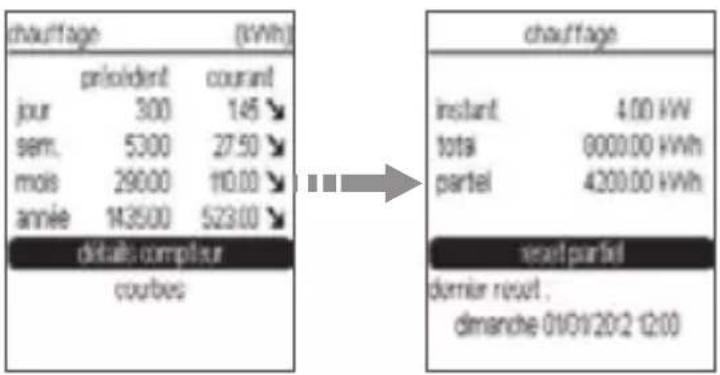

• Sélectionnez détails compteur à l’aide des touches haut / bas du navigateur.

• Appuyez sur OK. En sélectionnant le menu reset partiel, vous pouvez remettre le compteur partiel à 0. La date de reset est sauvegardée. Pour remettre le compteur partiel à 0

• Sélectionnez oui à l’aide des touches gauche / droite du navigateur.

• Validez avec la touche OK.

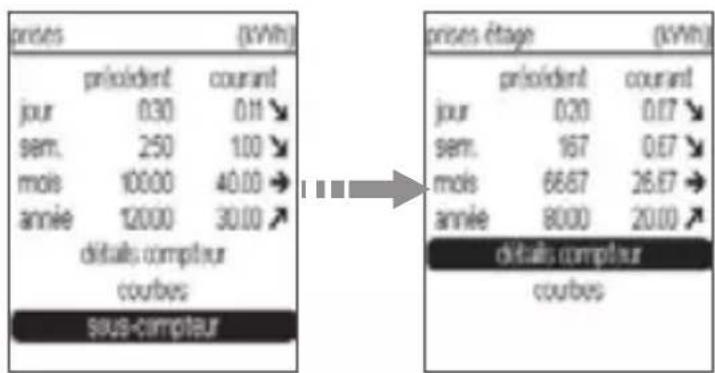

6LE004112A74Sous-compteur Ce menu apparaît en fonction de votre installation qui aura été paramétrée par votre installateur. Il est possible d’avoir accès par ce menu à un sous-compteur du compteur principal. Toutes les fonctionnalités décrites pour les compteurs chauage, refroidissement, ECS, prises de courant et autres sont aussi disponibles pour ces sous-compteurs. Dans ce cas, le nom des sous-compteurs sont plus précis comme par exemple prises RdC et prises étage. Les libellés sont paramétrés par l’installateur. Le compteur prise est la somme des sous-compteurs prises RdC et prises étage

• Depuis la page compteur, sélectionnez sous-compteur puis validez par OK.

• Appuyer sur les touche gauche / droite pour les informations en € et kWh et pour tous les sous-compteurs du compteur prises.

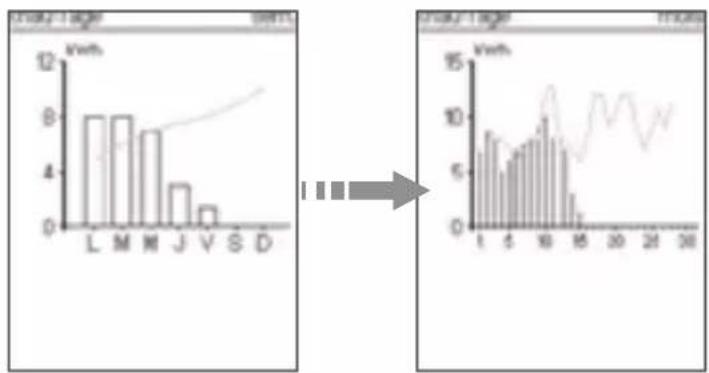

6LE004112A75Courbes de consommations Les consommations par usages peuvent être visualisées sous forme graphique. Quatre périodes de visualisation sont disponibles, chaque période présente une courbe de consommation courante (histogramme) et précédente (courbe) permettant de comparer graphiquement les consommations d’une période à l’autre.

• Sélectionnez le menu courbe à l’aide des touches haut / bas du navigateur.

• Appuyez sur OK pour visualiser les courbes.

• Utilisez les touches haut / bas du navigateur pour visualiser les informations par période. Les touches gauche / droite permettent pour la période choisie de visualiser la courbe de consommation d’un autre usage.

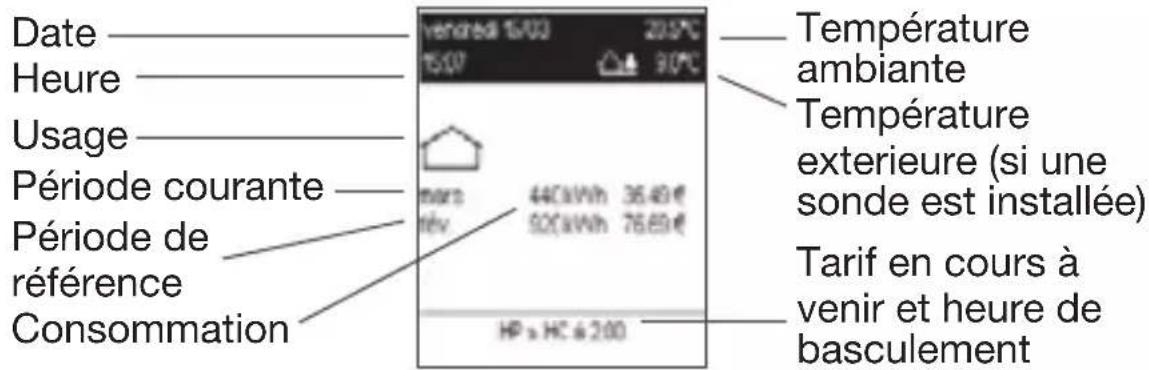

6LE004112A76Tendance Pour chaque usage ou compteur et pour chaque période, une tendance est donnée. Cette tendance reflète l’évolution de la consommation par rapport à la période précédente. La tendance de la consommation est représentée par une flèche. La comparaison est toujours réalisée par rapport à la période précédente ramenée au même moment. Lorsque la flèche monte, la consommation courante est supérieure à celle de la période précédente. Lorsque la flèche descend, la consommation courante est inférieure à celle de la période précédente. Lorsque la flèche est horizontale, la consommation courante est égale à celle de la période précédente. En €, le comparatif est réalisé à coût constant : toutes les valeurs et historiques sont recalculées en prenant en compte les derniers coûts paramétrés. 6LE004112A77Tarif en cours et à venir Pour les abonnés ayant souscrit un abonnement HP/HC (heures pleines, heures creuses), Tempo ou EJP, chaque compteur et la page d’accueil donne en temps réel le tarif en cours, le tarif à venir et l’heure à laquelle le changement de tarif aura lieu. L’heure à laquelle le changement de tarif aura lieu peut être paramétrée en compte à rebours ou être désactivée. Pour modifier cet achage, voir chapitre paramètres/ achage/prochain tarif. Exemple pour un tarif HP/HC Le tarif en cours est HP. Le tarif à venir est HC à 2h00 ou dans 10h53 (exemple). Exemple pour un tarif Tempo Le tarif en cours est HP bleu. Le tarif à venir est HC bleu à 2h00. Lorsqu’un changement de couleur est prévu le lendemain par le fournisseur d’énergie, la couleur est achée dès 20h00. L’information disparaît avec le tarif suivant. 6LE004112A78Exemple pour un tarif EJP

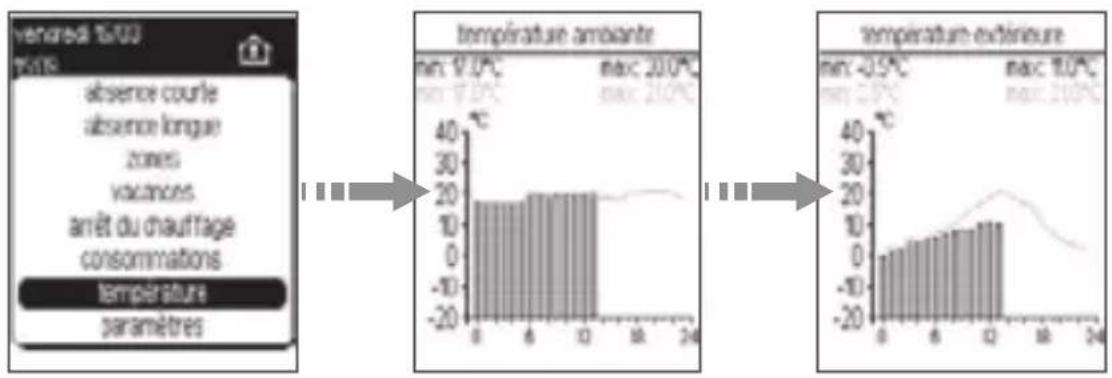

Le tarif en cours est de base. Le tarif en cours est EJP. Le tarif à venir est EJP à 2h00 (exemple). Le préavis est fourni par EdF 30 minutes avant le basculement en tarif EJP. Températures ambiante et extérieure Cette vue permet de visualiser l’évolution de la température ambiante et extérieure. 2 périodes de visualisation sont disponibles : jour courant et la veille. Chaque période présente une courbe de température courante (histogramme) et précédente (courbe) permettant de comparer graphiquement les températures d’une période à l’autre. De plus, pour chaque période, les valeurs minimales et maximales sont indiquées.

• Depuis la page d’accueil, appuyez sur OK du navigateur pour acher la fenêtre des menus.

• Sélectionnez le menu température puis validez par OK.

• A l’aide des touches gauche / droite du navigateur, sélectionnez les informations de la température extérieure ou ambiante.

6LE004112A79Les opt ions Le kit gestionnaire d’énergie peut être complété avec les options suivantes (contactez votre installateur électricien pour la mise en œuvre de celles-ci). - L’option télécommande téléphonique (références TH020A et 61124) vous permet à distance de mettre votre chauage électrique en mode hors-gel ou de le remettre en fonctionnement automatique. Lors d’un appel téléphonique et la demande d’un forçage hors-gel, le symbole téléphone apparaît sur l’acheur. Ce forçage est prioritaire, dans ce cas il est uniquement possible d’accèder à la visualisation des consommations, au programme vacances et réglage des paramètres. - L’option sonde de température extérieure (référence EK088) vous permet d’acher sur votre boîtier d’ambiance la température mesurée à l’extérieur. - L’option antenne active (référence EK026) vous permet de connecter à votre gestionnaire d’énergie des accessoires radio comme le détecteur d’ouverture TRC301B. - L’option détecteur d’ouverture (référence TRC301B) permet de détecter l’ouverture d’une fenêtre et de mettre votre installation de chauage en hors-gel . Que faire si… ? Une zone ne chaue pas

• La zone est en hors-gel, modifiez son état.

• Une fenêtre équipée d’un détecteur d’ouverture est ouverte.

• Le délestage est en marche, le voyant délestage sur le boîtier modulaire au tableau est allumé.

• Un programme vacances est actif, annulez le mode vacances ou appelez votre électricien. L’ECS (eau chaude sanitaire) est froide

• Le contacteur Jour/Nuit est en forçage arrêt, un programme vacances est actif et le ballon est paramétré en forçage arrêt pendant cette période. 6LE004112A80Le voyant télé-information du boîtier modulaire clignote

• La panne peut provenir de la liaison entre votre boîtier modulaire et le compteur d’abonné. Appelez votre électricien pour un diagnostic complet avant de contacter votre fournisseur d’énergie. Le voyant télé-information du boîtier modulaire est éteint

• Le gestionnaire d’énergie n’est plus alimenté, vérifiez le disjoncteur et remettre sous tension ou appelez votre électricien. L’acheur du boîtier d’ambiance est éteint

• La panne peut provenir d’un défaut d’alimentation. Vérifiez le disjoncteur et remettez sous tension ou appelez votre électricien. Le voyant court-circuit fil pilote du boîtier modulaire clignote ou le boîtier d’ambiance ache court-circuit Fil Pilote

• Un émetteur de chaleur est mal raccordé au gestionnaire, appelez votre électricien. Le circuit électrique piloté par la voie AT ne fonctionne pas

• Vérifiez le paramétrage de la voie asservissement tarifaire.

• Vérifiez la position du commutateur dans le tableau d’abonné.

• Vérifiez l’alimentation du circuit. L’écran ache - - à la place d’une valeur

• Pour disposer d’une valeur, il est nécessaire d’attendre qu’une période complète soit passée. Par exemple, la valeur de consommation annuelle ne sera renseignée qu’à partir de l’année suivante. En cas de changement de compteur d’abonné

• Après un changement de compteur d’abonné, il est nécessaire de remettre les compteurs à 0 sinon le compteur autres sera faux. Pour cela, reportez vous au chapitre déménagement. 6LE004112A81Hager Controls S.A.S. 33 rue Saint-Nicolas, B.P. 10140 - 67703 SAVERNE CEDEX France - www.hager.com Votre installateur Hager 07.17 - 6LE004112A81
