TSS Trio - Support mural pour écran Novus - Notice d'utilisation et mode d'emploi gratuit

Marque	Novus
Modèle	TSS Trio
Type de produit	Support mural pour écran
Charge maximale	10 kg
Compatibilité VESA	75 x 75 mm et 100 x 100 mm
Matériau	Métal
Finition	Noir
Type de bras	Télescopique articulé (triple articulation)
Mouvements	Inclinaison, rotation, extension
Angle d'inclinaison	Jusqu'à 15° vers l'avant et l'arrière
Rotation	180° (gauche/droite)
Amplitude d'extension	500 - 800 mm (estimé)
Fixation murale	Chevilles et vis fournies
Installation	Mur en béton, brique ou bois
Gestion des câbles	Intégrée dans le bras
Niveau à bulle	Intégré
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; vérifier régulièrement les fixations
Pièces détachées	Disponibles sur demande (contact SAV)
Réparabilité	Réparable par un professionnel
Garantie	2 ans
Service client	Novus Dahle GmbH & Co. KG, Allemagne (voir notice)

FOIRE AUX QUESTIONS - TSS Trio Novus

Quel est le poids maximal supporté par le Novus TSS Trio ?

Le support mural Novus TSS Trio peut supporter jusqu'à 10 kg.

Quelles sont les normes VESA compatibles ?

Le TSS Trio est compatible avec les normes VESA 75 x 75 mm et 100 x 100 mm.

Comment installer le support mural Novus TSS Trio ?

L'installation se fait en fixant la plaque murale au mur avec les chevilles et vis fournies, puis en clipsant le bras télescopique. Utilisez le niveau à bulle intégré pour un alignement parfait.

Le bras du support peut-il pivoter ?

Oui, le bras télescopique à triple articulation permet une rotation de 180° et une inclinaison jusqu'à 15°.

Quel est le matériau du support ?

Le support est fabriqué en métal avec une finition noire.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si une pièce est manquante ?

Contactez le service client Novus à l'adresse [e-mail] ou par téléphone au [phone] pour obtenir les pièces détachées.

Le support convient-il pour un écran incurvé ?

Oui, tant que le poids de l'écran ne dépasse pas 10 kg et que ses dimensions de fixation correspondent aux normes VESA 75x75 ou 100x100 mm.

Y a-t-il un système de gestion des câbles ?

Oui, le bras télescopique intègre un passage de câbles pour une installation soignée.

Le support est-il garanti ?

Oui, le Novus TSS Trio est garanti 2 ans contre tout défaut de fabrication.

MODE D'EMPLOI TSS Trio Novus

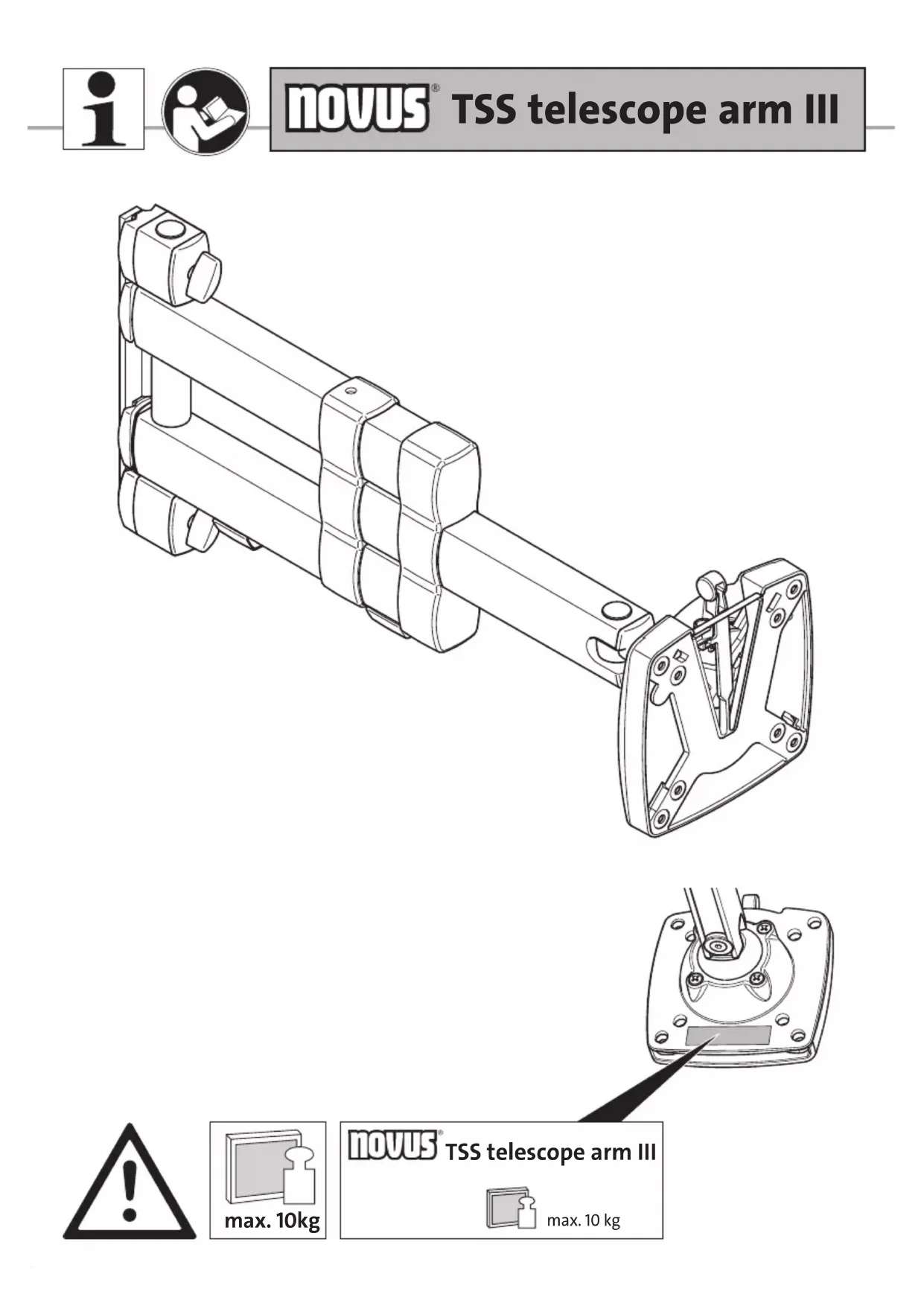

Technical line drawing of a mechanical assembly with no visible text or symbols

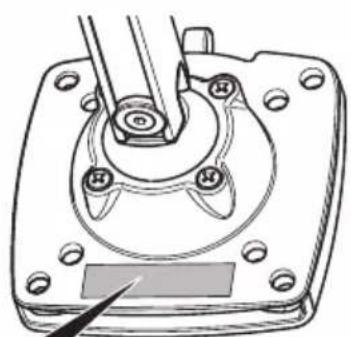

Technical line drawing of a mechanical component with mounting holes and a central circular feature (no text or symbols)

Warning symbol with exclamation mark inside triangle

max. 10kg

NOVUS® TSS telescope arm III

max. 10 ~kg

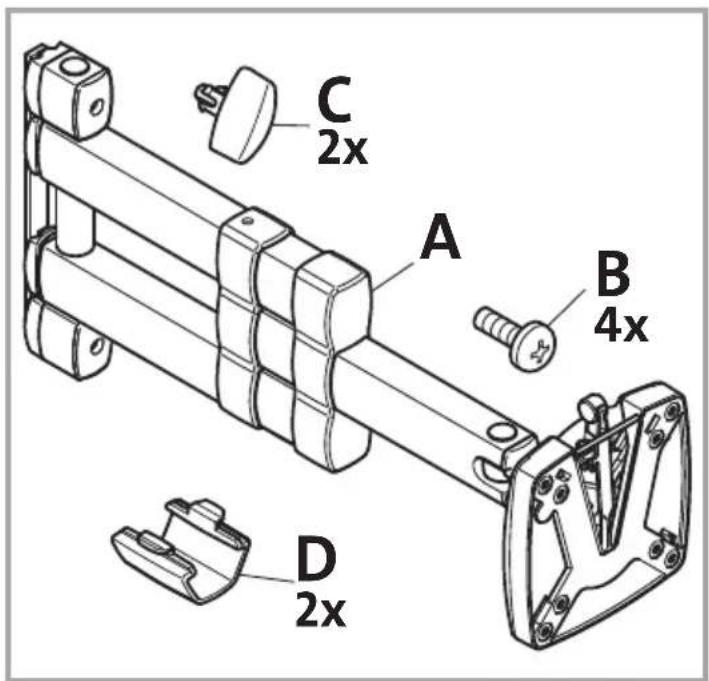

C 2x A B 4x D 2x

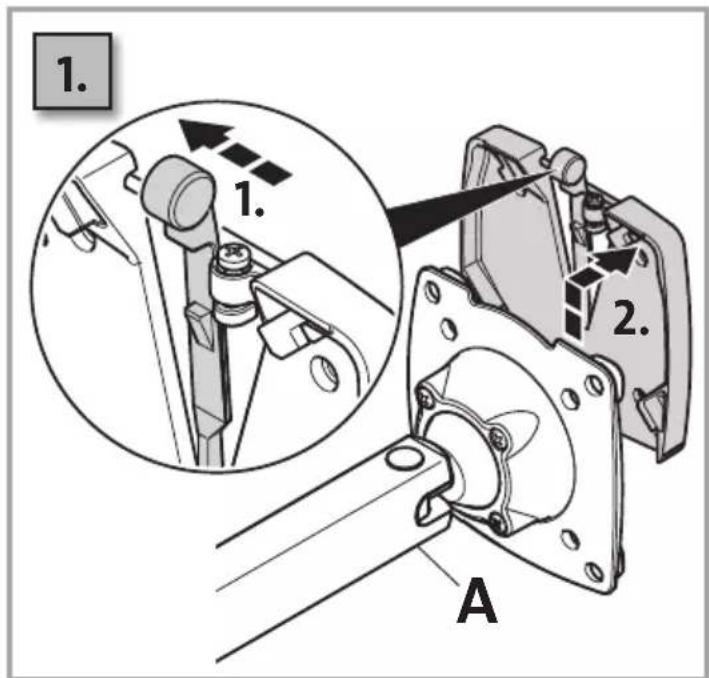

1. 1. 2. A

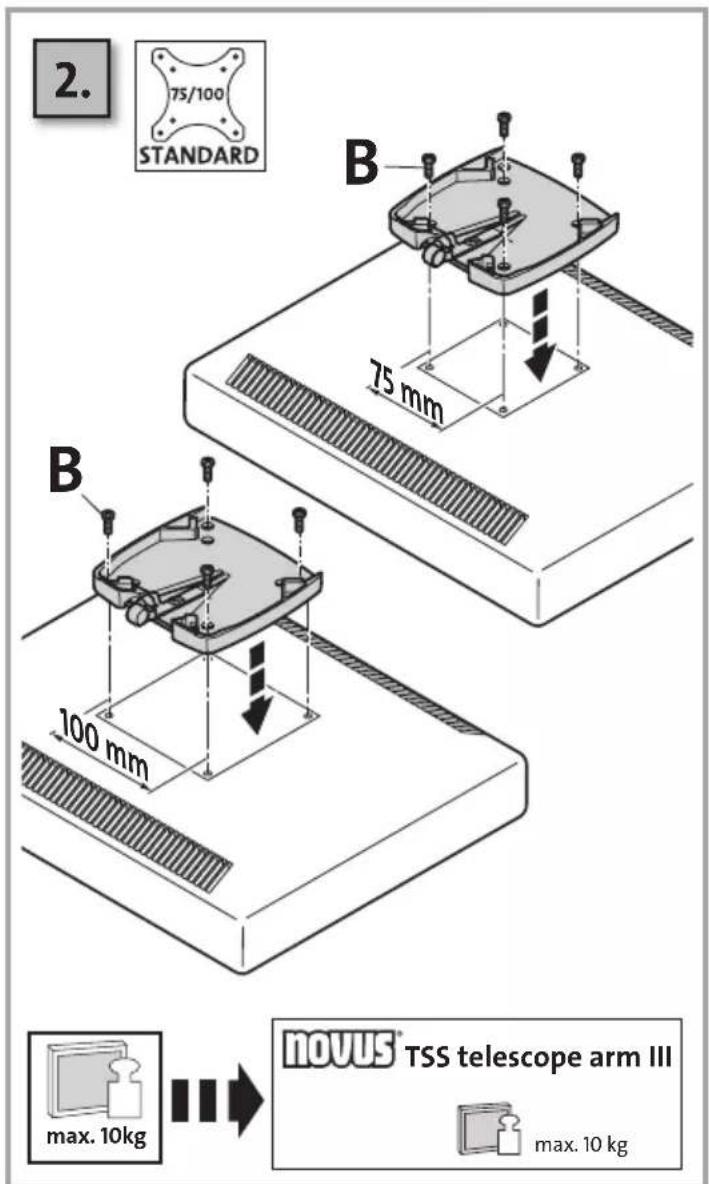

2. 75/100 STANDARD B 75 mm B 100 mm max. 10kg novus® TSS telescope arm III max. 10 kg

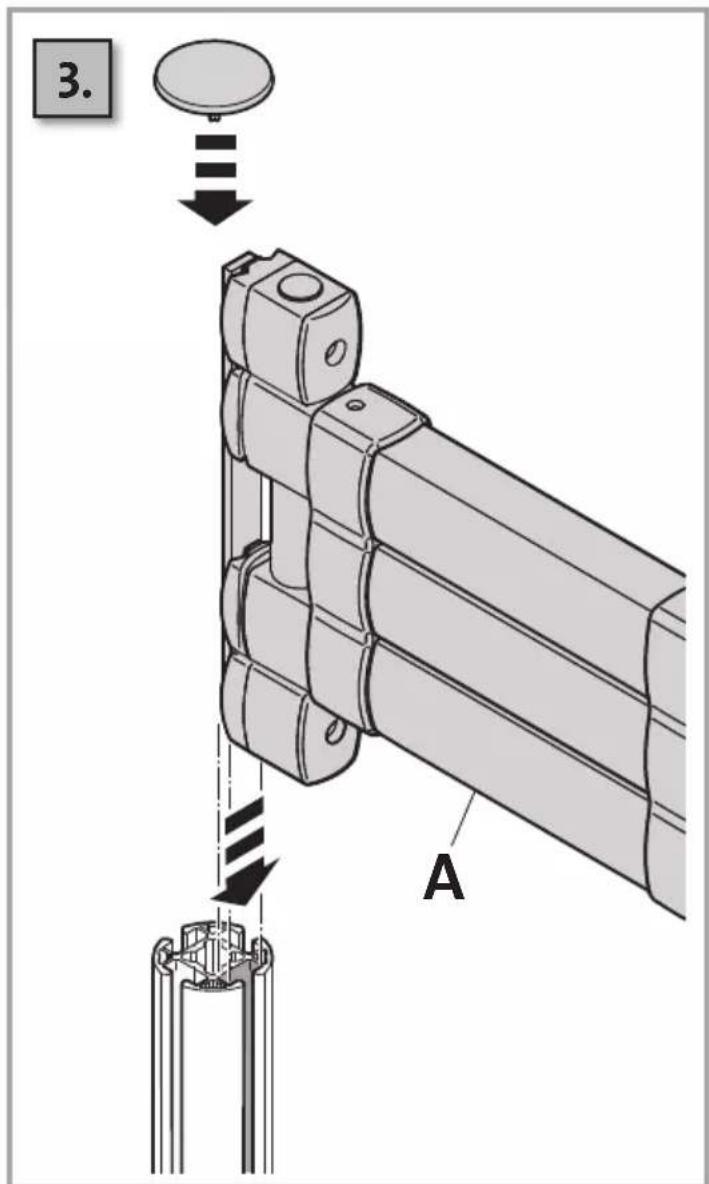

3. A

novus®

TSS telescope arm III

1. C 2. A

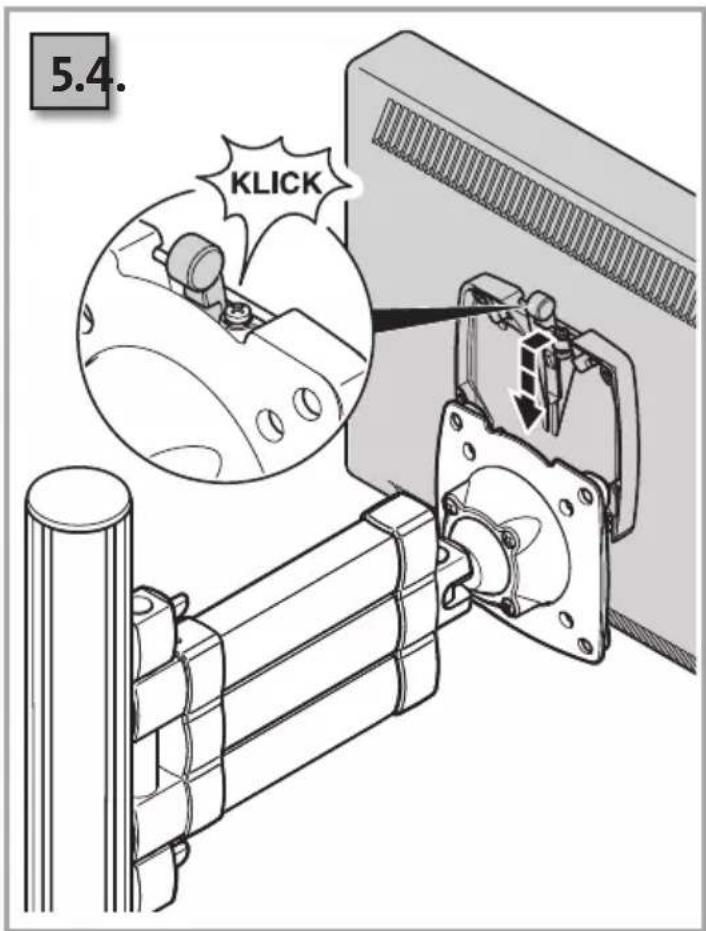

5.4. KLICK

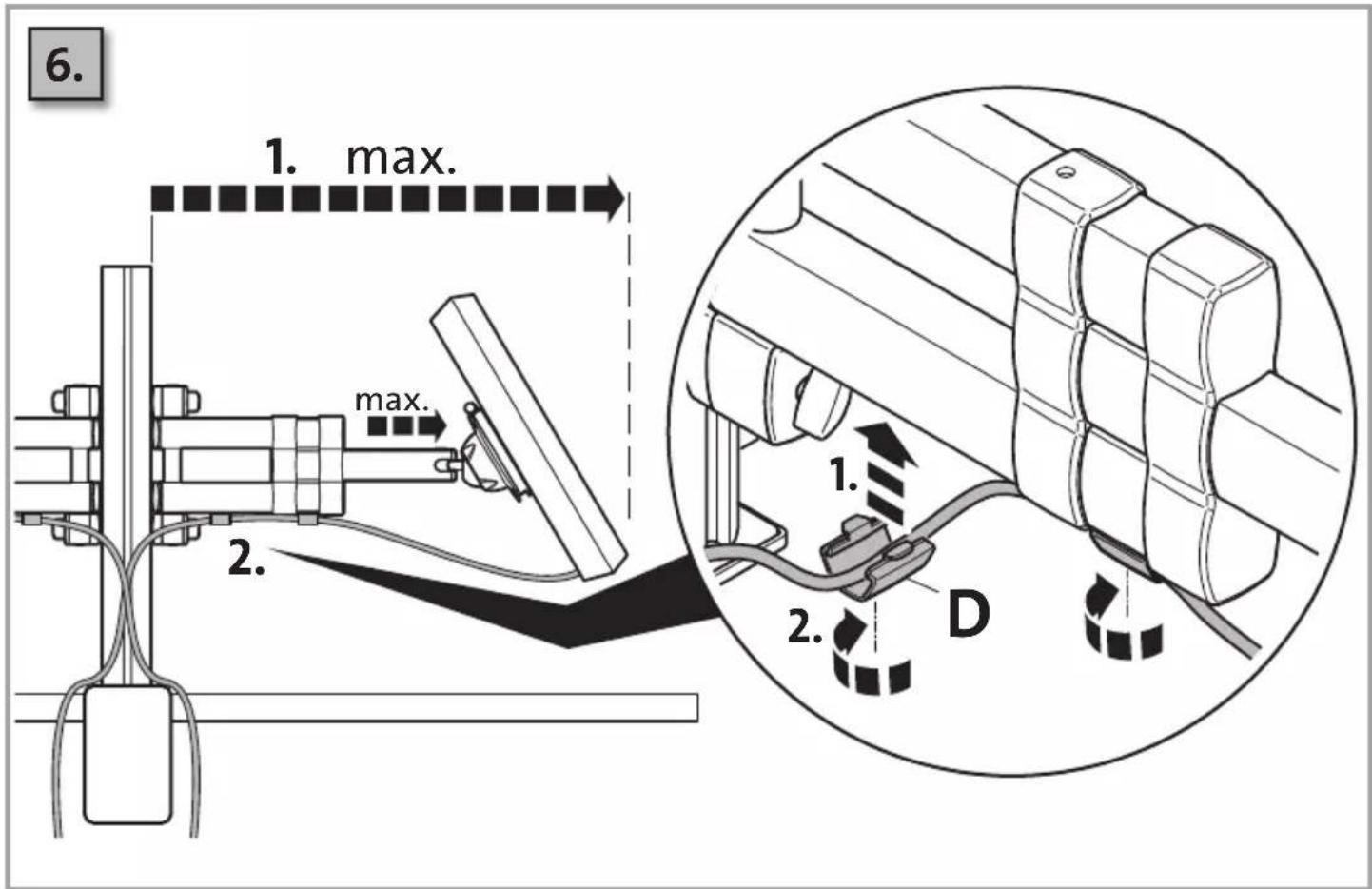

6. 1. max. max. 2. 1. 2. D

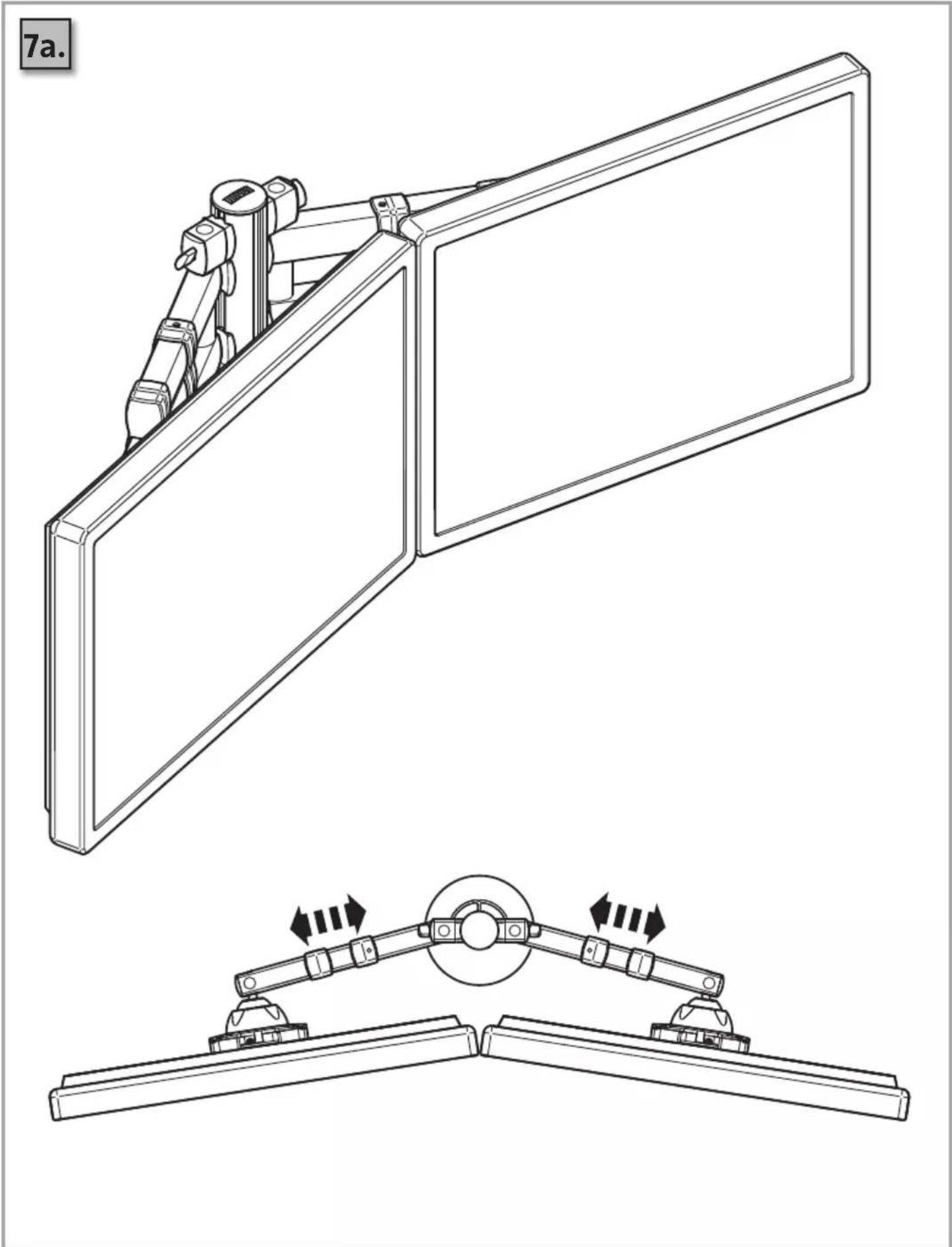

7b.

Line drawing of a mechanical device with two panels and a central adjustment knob (no text or symbols)

Mechanical linkage diagram showing three articulated arms with rotational arrows indicating motion (no text or symbols)

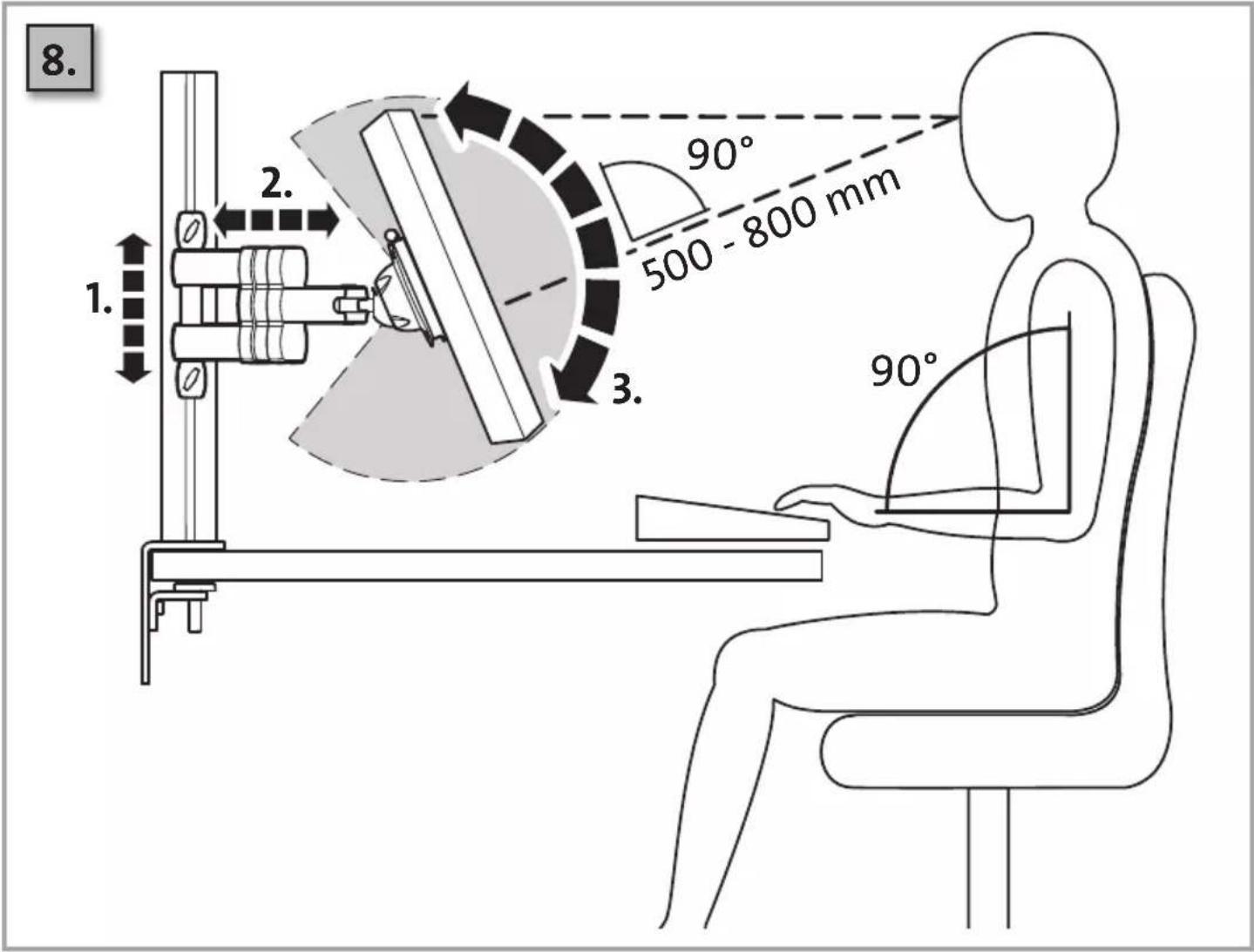

8. 1. 2. 3. 90° 500 - 800 mm 90°

Technical diagram showing a mechanical assembly with labeled components and a magnified inset of the component detail.

novus®

TSS telescope arm III

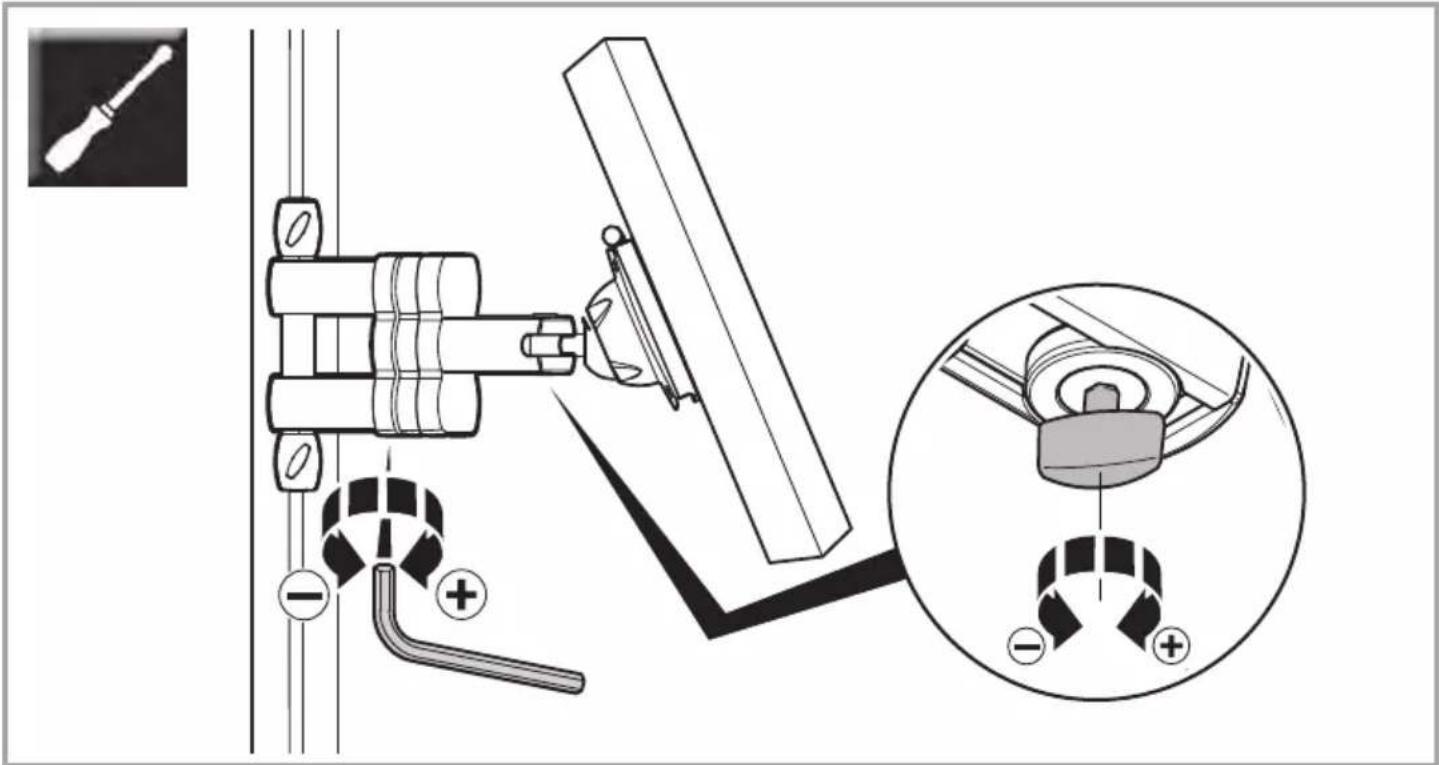

Technical diagram of a mechanical assembly with labeled components and directional arrows indicating motion or movement.

Technical diagram showing mechanical assembly with close-ups of lock and adjustment components, labeled in Chinese.

Headquarters:

Novus Dahle GmbH & Co. KG

Breslauer Straße 34-38

49808 Lingen

Germany

Service contact:

Novus Dahle GmbH & Co. KG

Hessenweg 53

49811 Lingen

Germany

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.novus.de

© Copyright 2016 by Novus Dahle GmbH & Co. KG
