TSS Quattro - Meuble TV Novus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur (bras télescopique)
Marque	Novus
Modèle	TSS Quattro
Charge maximale	10 kg
Compatibilité VESA	75 x 75 mm et 100 x 100 mm
Matériau principal	Acier
Finition	Noir (estimation)
Fonctions	Extension télescopique, rotation, inclinaison
Dimensions (bras replié)	Non communiqué
Distance au mur	500 à 800 mm (selon position)
Angle de rotation	90° (estimation)
Installation	Fixation murale avec vis fournies
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; s'assurer d'une fixation solide au mur
Pièces détachées et réparabilité	Pièces non disponibles séparément ; contacter le SAV Novus
Informations générales	Fabriqué par Novus Dahle GmbH & Co. KG, Allemagne
Contenu de l'emballage	Bras télescopique, supports de fixation, vis, chevilles, notice

FOIRE AUX QUESTIONS - TSS Quattro Novus

Quel est le poids maximum supporté par le support TV Novus TSS Quattro ?

Le poids maximum supporté est de 10 kg. Ne jamais dépasser cette limite pour garantir la sécurité.

Quelles sont les normes VESA compatibles avec ce support ?

Les normes VESA compatibles sont 75 x 75 mm et 100 x 100 mm.

Comment installer le support mural Novus TSS Quattro ?

Suivez les étapes de la notice : 1) Fixez la plaque murale avec les chevilles et vis fournies. 2) Montez les bras sur la plaque. 3) Fixez les supports à l’écran. 4) Accrochez l’écran sur le bras et serrez les vis de sécurité. Assurez-vous que le mur supporte le poids.

Peut-on incliner ou faire pivoter le téléviseur ?

Oui, le bras télescopique permet une inclinaison et une rotation (jusqu’à 90° environ) pour un angle de vision optimal.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d’un tournevis, d’une perceuse (pour les chevilles), d’un niveau à bulle et éventuellement d’une clé Allen (fournie).

Le support est-il compatible avec un écran incurvé ?

Oui, dans la limite du poids et des dimensions VESA. Vérifiez que les points de fixation sont alignés et que l’écran ne dépasse pas la capacité de charge.

Comment nettoyer le support TV ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Que faire si des pièces manquent ?

Contactez le service client Novus au [phone] ou par email à [e-mail]. Précisez le modèle TSS Quattro.

Puis-je réutiliser le support pour un autre téléviseur ?

Oui, si le nouveau téléviseur respecte les normes VESA (75x75 ou 100x100) et pèse moins de 10 kg.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement en PDF sur le site notice-facile.com pour le modèle Novus TSS Quattro.

MODE D'EMPLOI TSS Quattro Novus

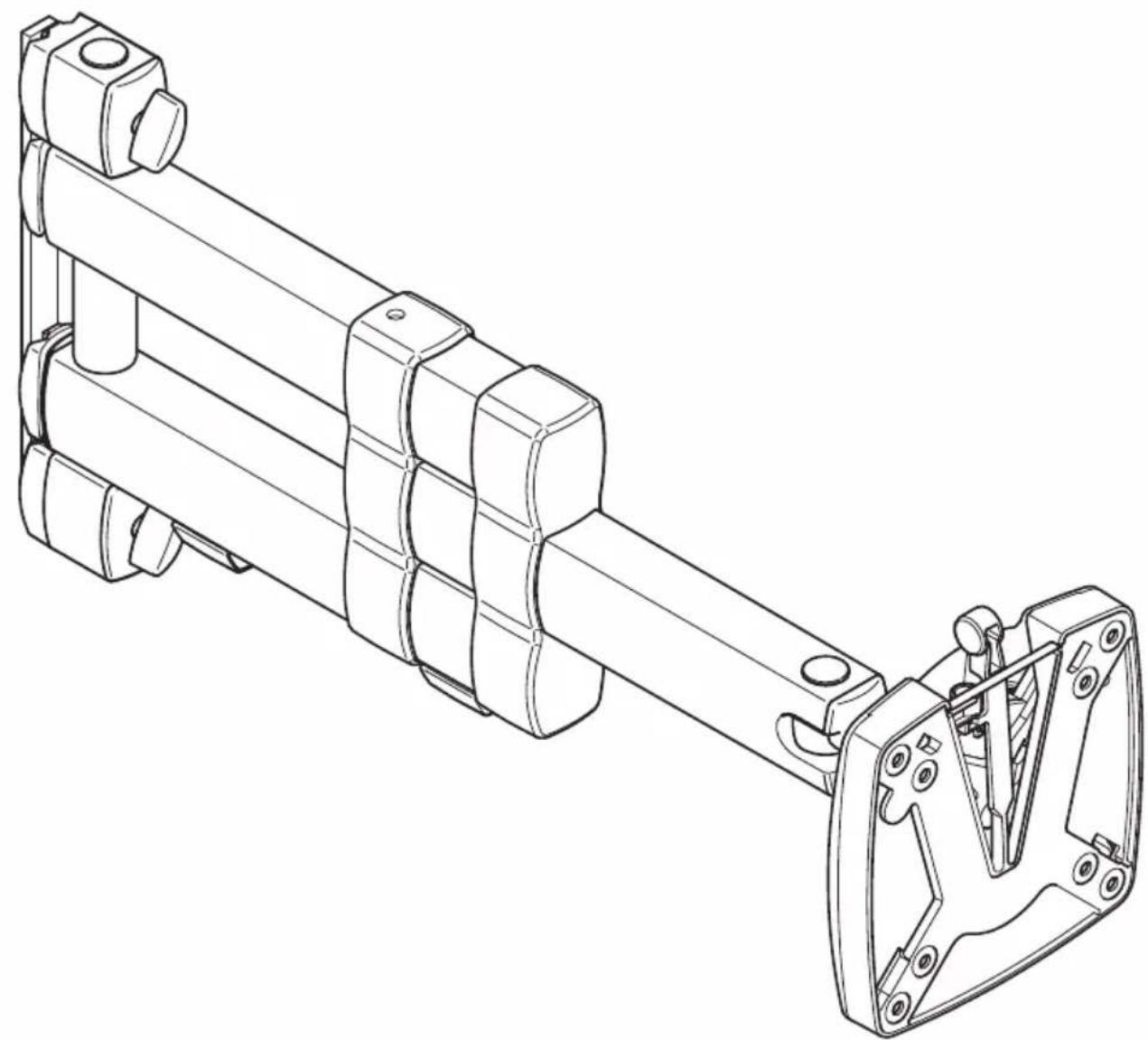

Technical line drawing of a mechanical assembly with no visible text or symbols

Technical line drawing of a mechanical component with mounting holes and a central circular feature (no text or symbols)

Warning symbol with exclamation mark inside triangle

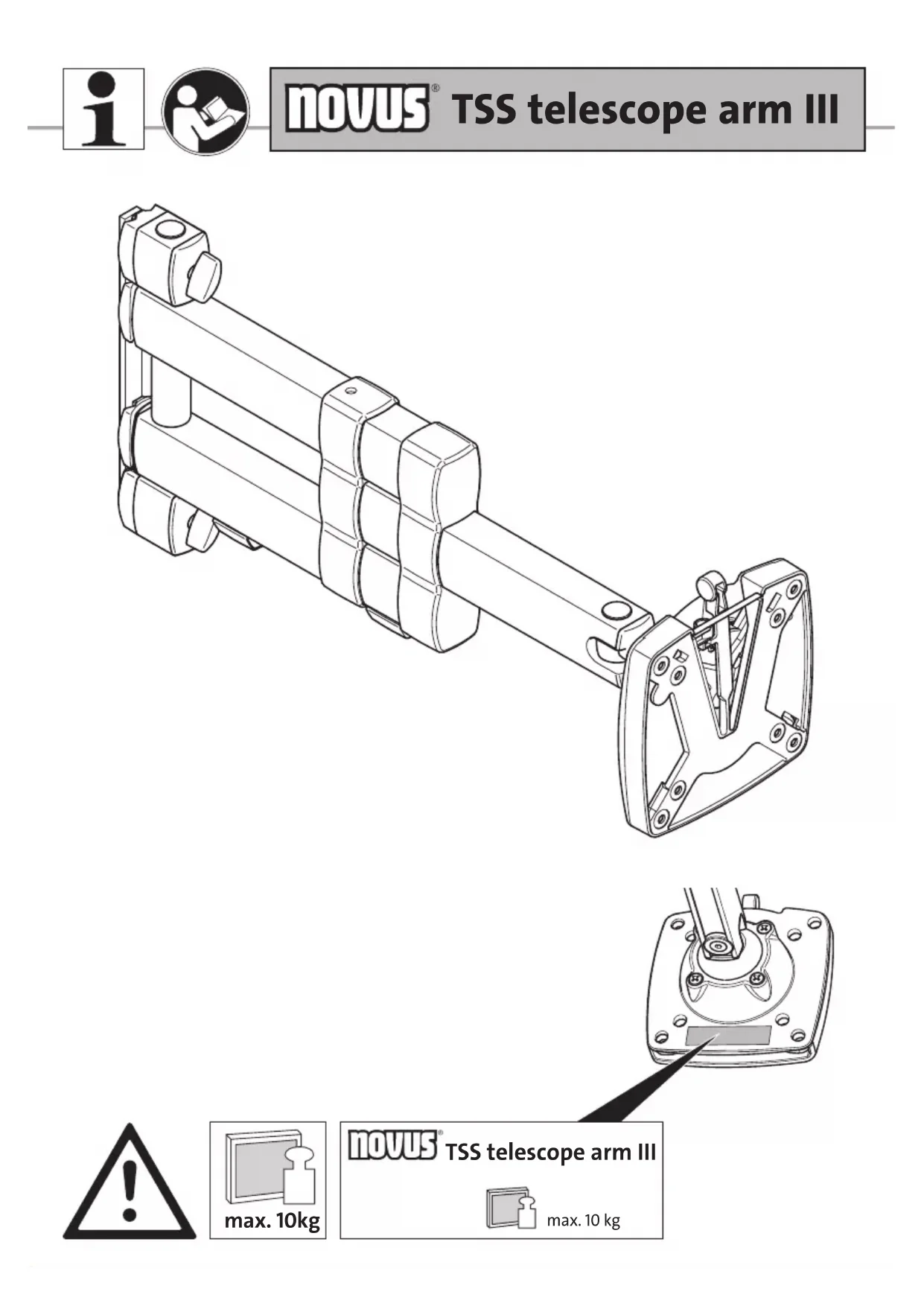

max. 10kg

NOVUS® TSS telescope arm III

max. 10 kg

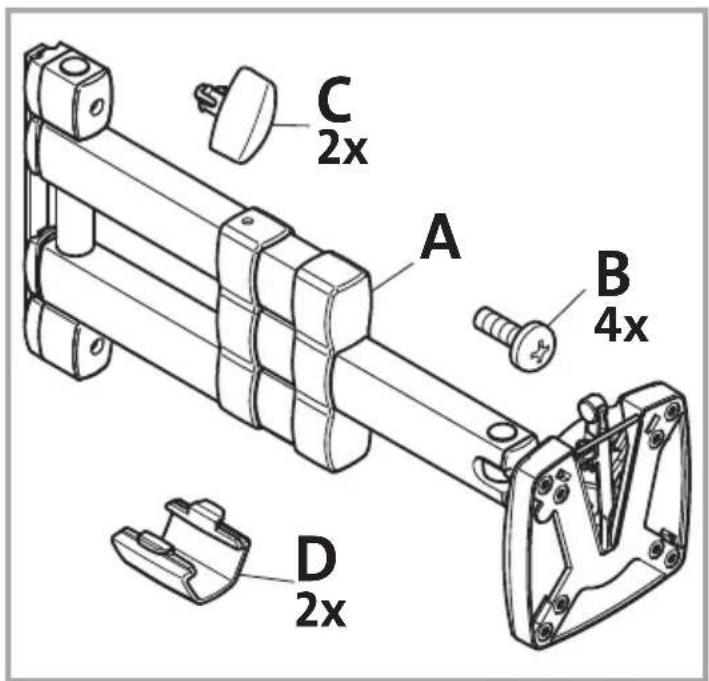

C 2x A B 4x D 2x

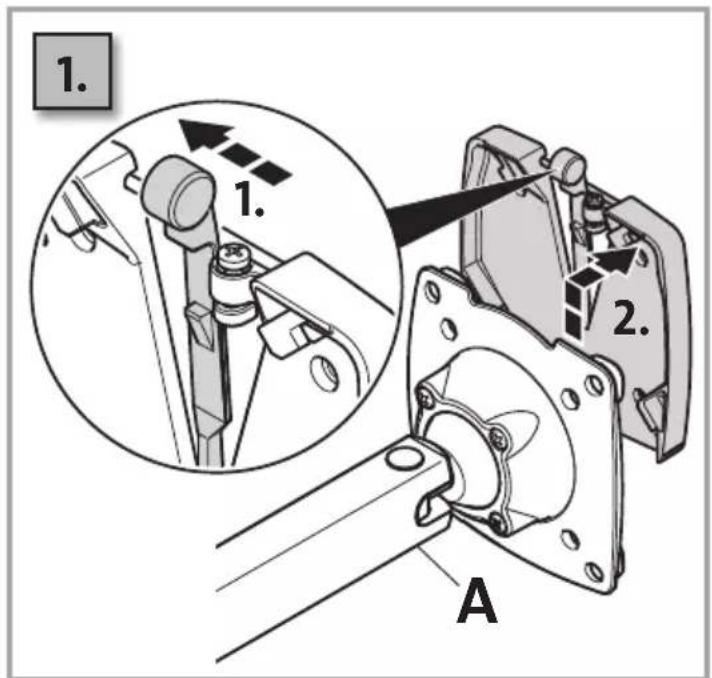

1. 1. 2. A

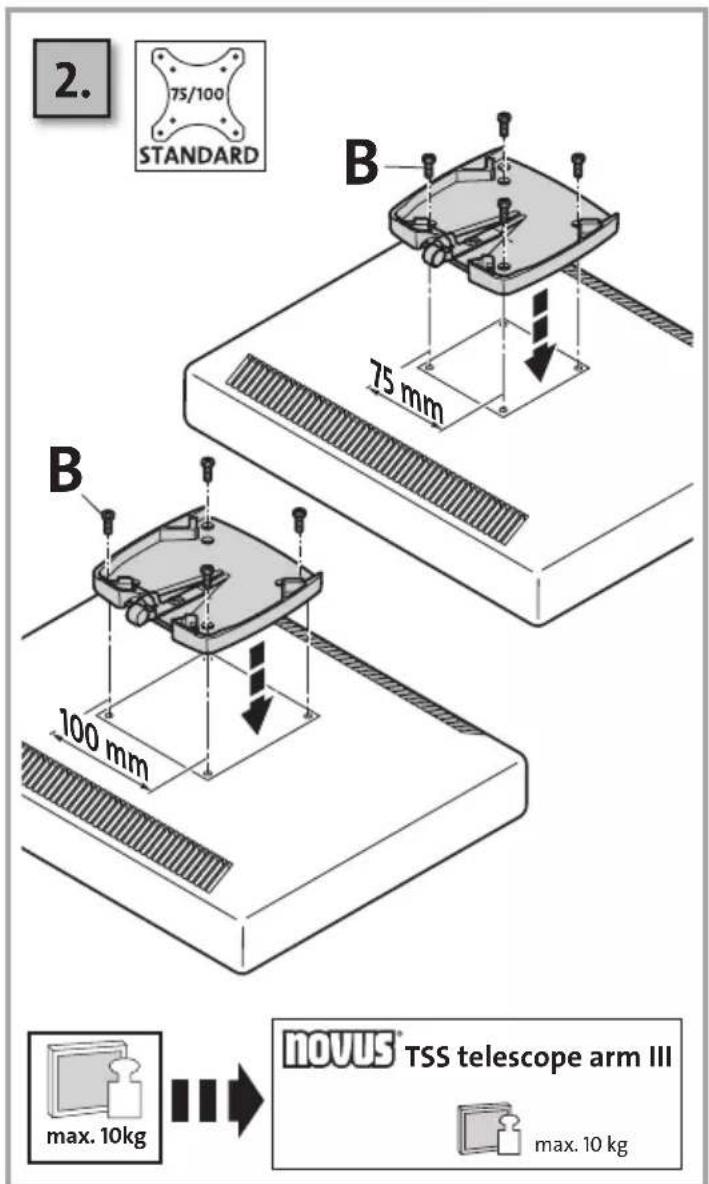

2. 75/100 STANDARD B 75 mm B 100 mm max. 10kg novus® TSS telescope arm III max. 10 kg

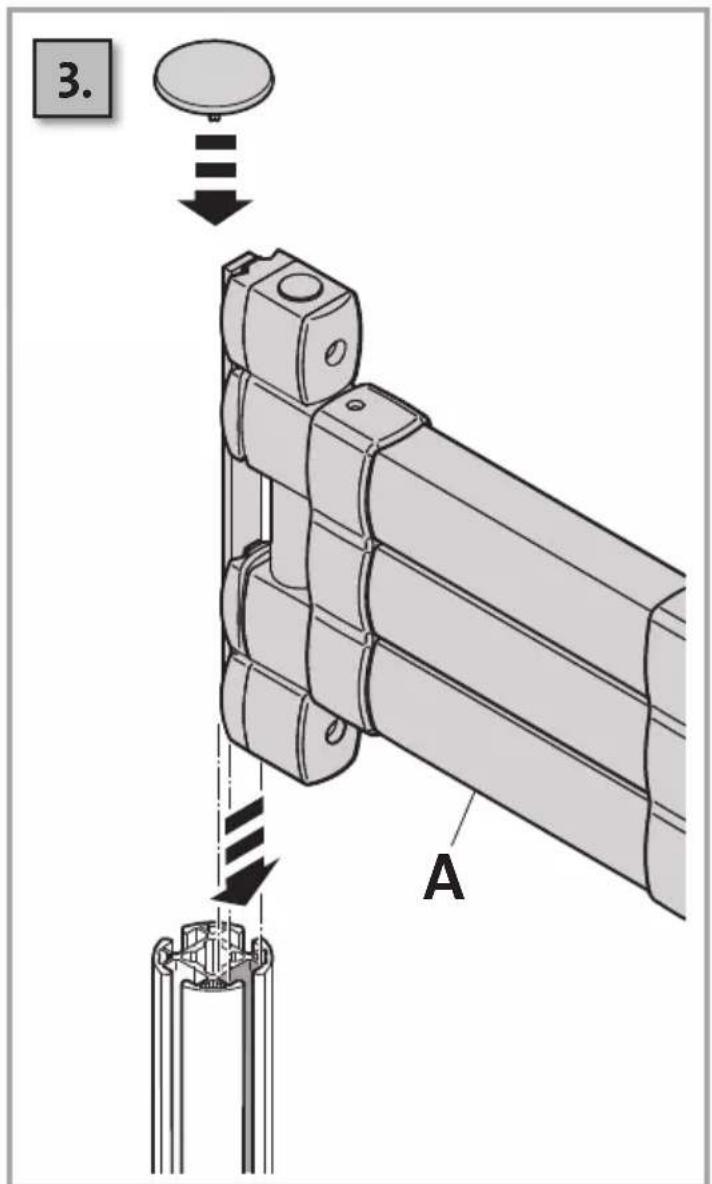

3. A

novus®

TSS telescope arm III

1. C 2. A

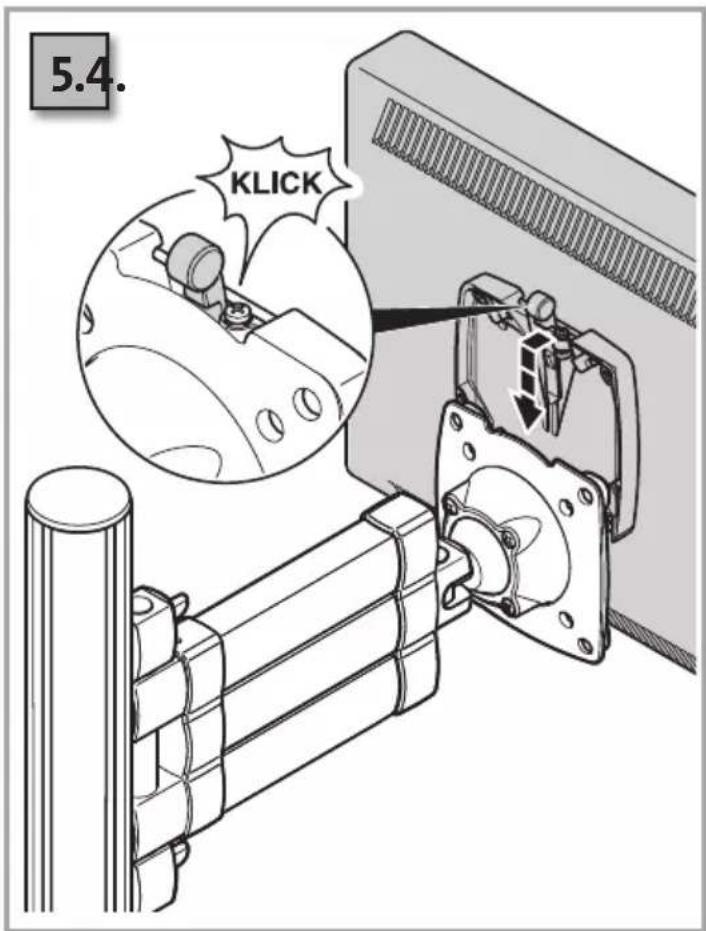

5.4. KLICK

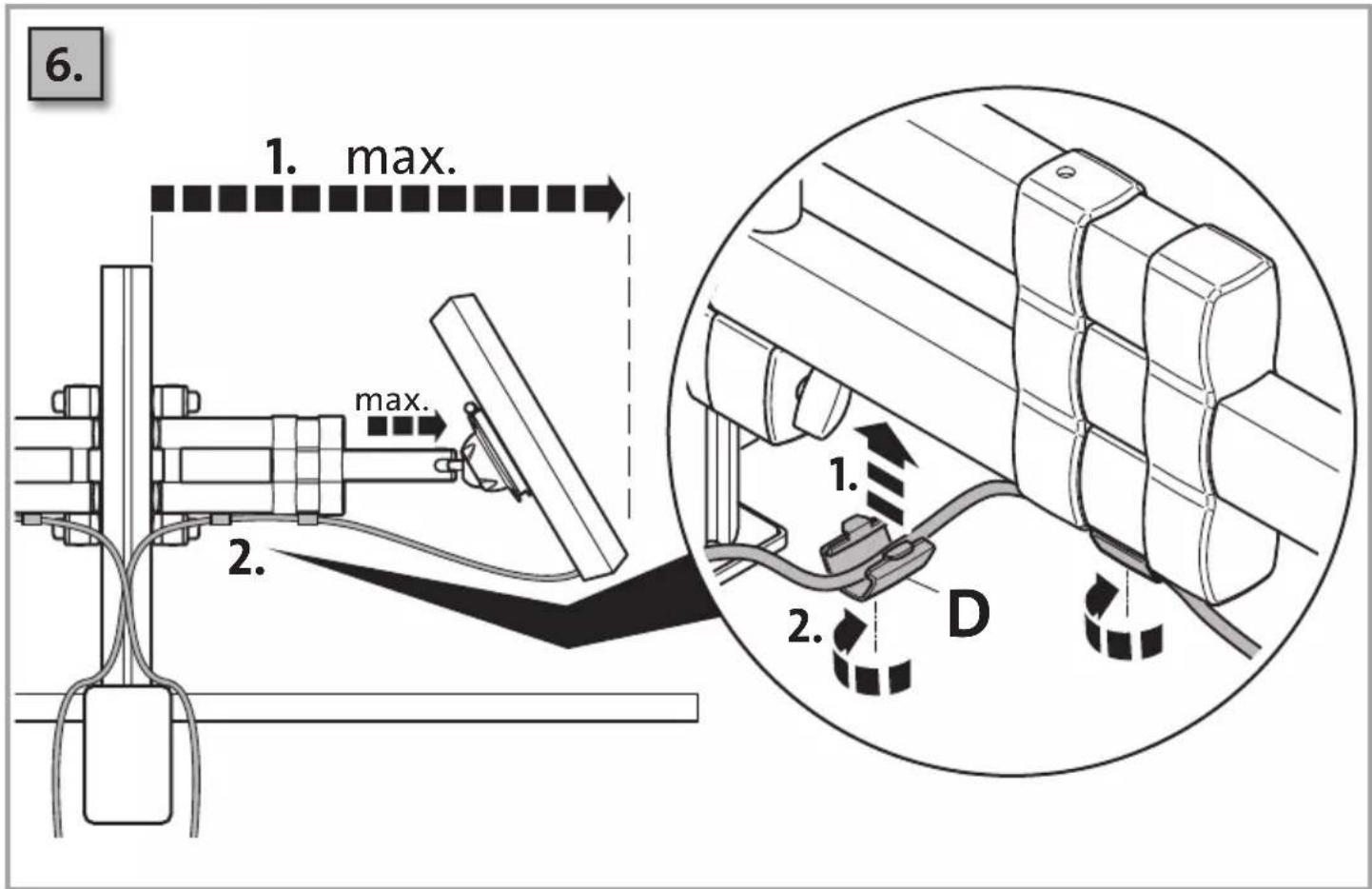

6. 1. max. max. 2. 1. 2. D

7b.

Line drawing of a mechanical device with two panels and a central adjustment knob (no text or symbols)

Mechanical linkage diagram showing three articulated arms with rotational arrows indicating motion (no text or symbols)

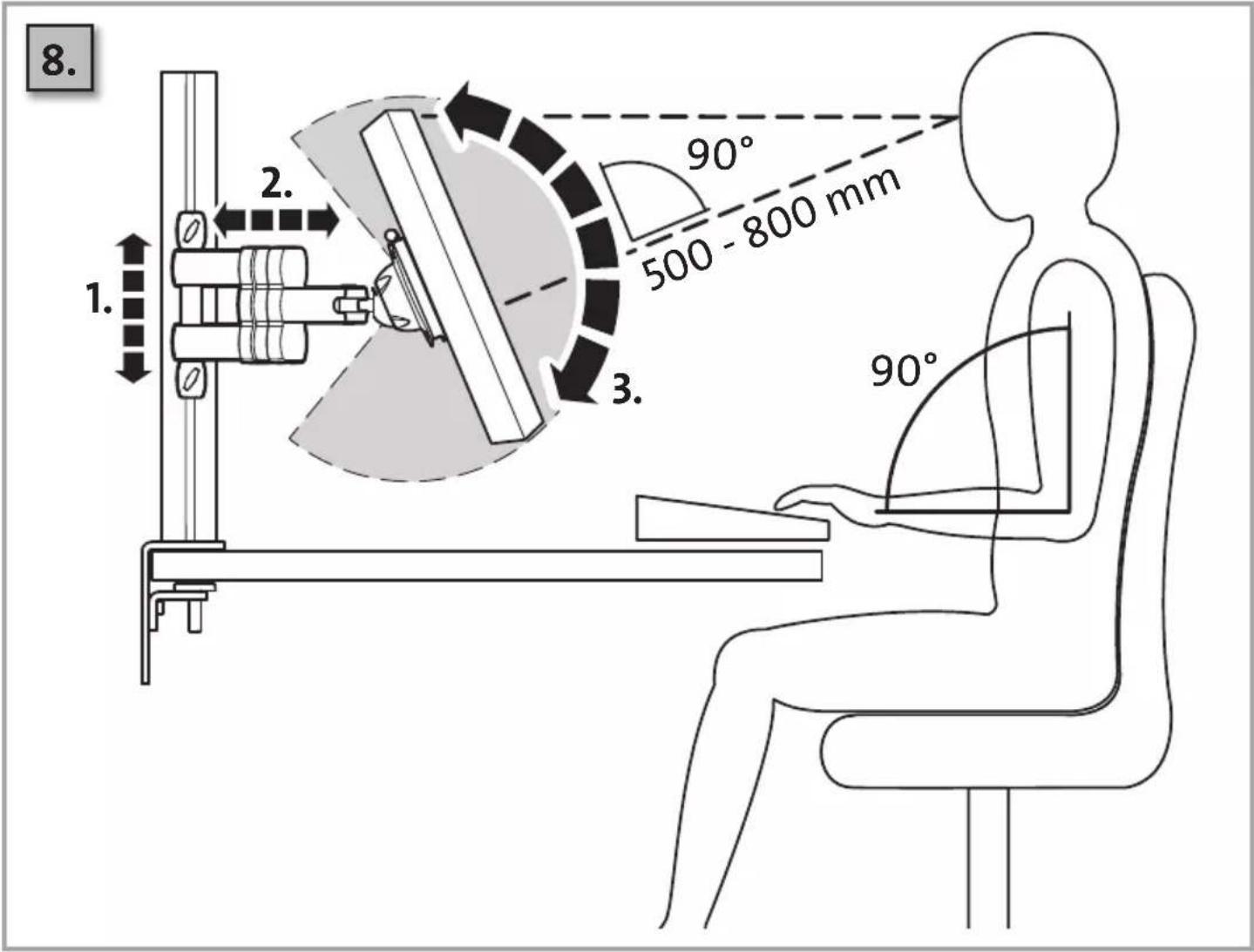

8. 1. 2. 3. 90° 500 - 800 mm 90°

Technical diagram showing a mechanical assembly with labeled components and a magnified inset of the component detail.

novus®

TSS telescope arm III

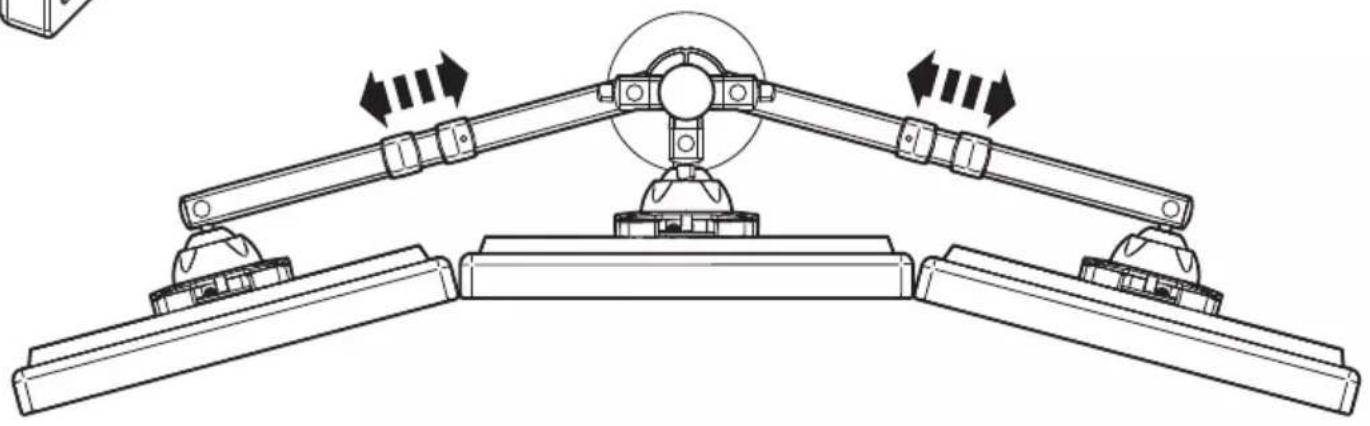

Technical diagram of a mechanical assembly with labeled components and directional arrows indicating motion or movement.

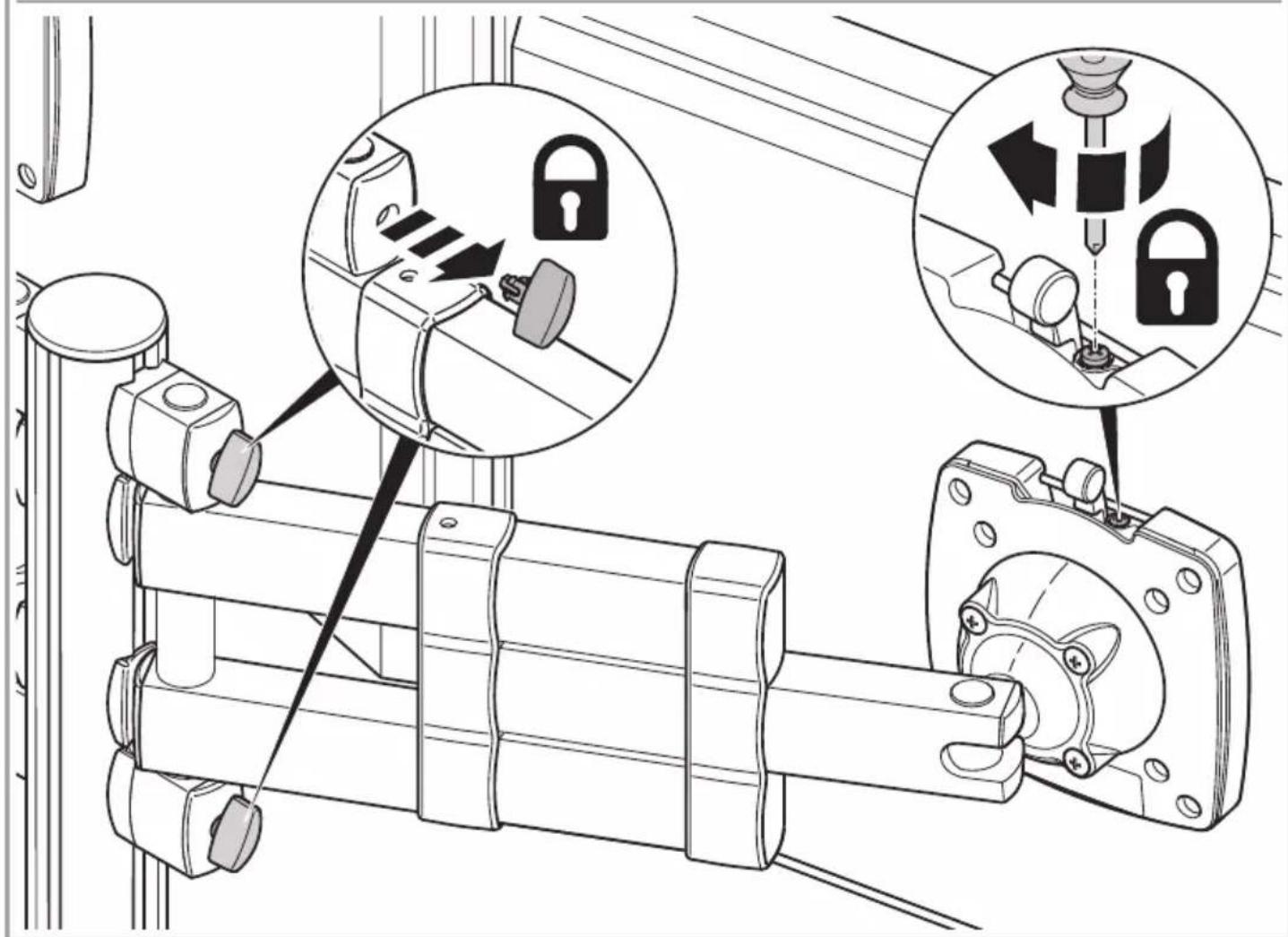

Technical diagram showing mechanical assembly with close-ups of lock and adjustment components, labeled in Chinese.
